Предохранители и электрика Belgee X50: два блока, полная таблица из руководства, IBS-предохранитель EF33 и «диод вместо преда», не работающие розетки 12 В и куда цеплять регистратор
← Belgee X50 (07.2023 — 05.2026)
Вопрос «дайте схему предов» в клубе Belgee X50 всплывает каждую неделю — обычно после того, как перестали работать обе розетки 12 В или владелец решил поставить «диод вместо предохранителя IBS». Схемы «из интернета» под Coolray отличаются от нашей, а руководство X50 её содержит: страницы 228–237, два блока, около сотни позиций. Ниже — где блоки, полная таблица по руководству, что из неё нужно на практике, и клубные вмешательства с их ценой.
Где блоки
Моторный блок — под капотом слева по ходу, чёрный ящик с крышкой на боковых язычках: ослабить язычки, снять крышку, на её внутренней стороне — метка расположения. Салонный блок — в левой части приборной панели, под защитной крышкой в торце панели у водительской двери; метка тоже внутри крышки. Руководство предупреждает: «количество предохранителей и реле зависит от фактической конфигурации автомобиля» — на Style без подогрева сидений позиций EF17 и EF32 в блоке нет физически, что и увидел владелец из чата, отметивший их на схеме красным. Замена: выключить зажигание, снять минус с АКБ, съёмником из блока вытащить предохранитель, поставить того же номинала; повторно сгорел — «перегрузка, на СТО».
Моторный блок: что важно
| Номер | Цепь | Ток | Зачем знать |
| MF01 / MF02 | электроусилитель руля / генератор | 80 / 150 A | главные плавкие вставки; сгорели — только сервис |
| SB01 / SB07 | IP BOX B+ / ALT+ | 60 / 60 A | питание салонного блока |
| SB02 / SB03 | EPB и её электромотор | 40 / 50 A | стояночный тормоз не отпускает — сюда |
| SB04, SB06, EF01, EF02 | 7DCT1–7DCT4 (робот) | 30 A каждый | ошибка коробки после «прикуривания» — проверить |
| SB05 | стартер | 30 A | «не крутит» при живом АКБ |
| SB08 / SB12 | вентилятор радиатора низкая / высокая скорость | 40 / 50 A | перегрев в пробке при молчащем вентиляторе |
| SB10 | вентилятор салона | 30 A | печка не дует |
| SB11 / SB13 | стеклоподъёмники 1 / 2 | 30 A | по бортам |
| SB14 | обогрев заднего стекла | 30 A | — |
| EF03 / EF11 / EF19 | TCU/EMS, блок EMS, датчик нейтрали | 10 / 25 / 10 A | мотор и коробка |
| EF06 | масляный насос | 15 A | электронасос робота |
| EF07 / EF08 / EF09 / EF10 | звуковой сигнал / электроклапан и датчик / кислородный датчик / катушки | 15 A | «нет сигнала» — EF07 |
| EF12 | вентилятор, компрессор, помпа, реле стартера, стоп-сигнал | 10 A | общая цепь управления |
| EF17 / EF32 | подогрев переднего и заднего сидений | 10 / 15 A | только в комплектациях с подогревом |
| EF18 / EF20 | EPB/ESC/датчик педали / блок EPS | 10 A | — |
| EF21 | обогрев зеркал | 10 A | — |
| EF22 / EF23 | ближний свет левая / правая | 10 A | «погас один ближний» — сначала сюда, потом лампа |
| EF24 / EF25 | дальний левая / правая | 10 A | — |
| EF26 | компрессор кондиционера | 15 A | муфта не включается |
| EF27 / EF30 | противотуманки левая / правая | 10 / 10–25 A | «горит только правая» |
| EF28 | передний стеклоочиститель | 20 A | дворники встали |
| EF29 | EGSM / камеры 360 / EPB / LED+ | 10 A | — |
| EF33 | датчик IBS | 5 A | тот самый «пред IBS» |
Салонный блок
| Номер | Цепь | Ток |
| IF01 / IF02 | BCM и наружные фонари / BCM и плафоны салона | 30 / 30 A |
| IF04 | BCM/MIR&HPS/FOOT LP (зеркала, подсветка ног) | 10 A |
| IF05 | центральный замок / BCM | 20 A |
| IF07 / IF08 / IF09 | FCS/EDR / шлюз / экран IN | 10 / 5 / 5 A |
| IF10 | общая подсветка / TCM | 10 A |
| IF11 | «морской» (резерв) | 20 A |
| IF12 | реле вентилятора | 10 A |
| IF13 | электродвигатель стеклоомывателя | 15 A |
| IF14 | обогреватель сидений (управление) | 10 A |
| IF16 | задний стеклоочиститель | 10 A |
| IF17 | BCM/MMI/зеркала/USB/EDR ACC | 10 A |
| IF18 | блок переднего нагревателя (климат) | 20 A |
| IF19 | розетки электропитания 12 В | 15 A |
| IF20 | ESCL/ESC/ACC/DCT/6AT/парковка/360/EPB | 10 A |
| IF21 | подушки безопасности | 5 A |
| IF22 | BCM/IP/E-CALL/зеркало с затемнением/TCM | 10 A |
| IF23 | UEC IG1 | 10 A |
| IF30 | IPK/AC/E-CALL (приборка, климат, ЭРА) | 10 A |
| IF32 | MMI (мультимедиа) | 15 A |
| SB01 | электропривод сиденья | 30 A |
| SB02 | люк | 30 A |
Розетки 12 В: обе разом
Народ, перестали работать 12-вольтовые розетки и в салоне, и в багажнике. Хотел посмотреть предохранитель, но в схемах из интернета не могу найти местоположение нужного.
Обе розетки сидят на одном IF19 15 A в салонном блоке — поэтому и гаснут вместе. Типовая причина — пылесос или компрессор с током за 15 А, либо штекер прикуривателя с коротким. Женя из чата спрашивал про пылесос, в вилке которого сгорел 10-амперный предохранитель, а в коробке нашёлся 15-амперный: ставить 15 в вилку нельзя — тогда при перегрузке сгорит IF19 в машине, а не вилка. Автомобильные компрессоры с током 12–14 А на этой розетке работают на пределе; аккумуляторные модели или клеммы — спокойнее. Про вольтметр в розетку — ниже.
IBS и «диод вместо предохранителя»
Самое популярное вмешательство в электрику X50 — замена 5-амперного EF33 в цепи датчика IBS на диод. Смысл: «умная зарядка» по показаниям IBS держит на ходу 12,8–13,6 В и не заряжает АКБ, который с завода часто уже посажен; диод роняет напряжение в цепи датчика на 0,5–0,8 В, блок считает батарею разряженной и поднимает заряд до 14,2–14,4. Артикул диода из чата — 96500202, цена около 400 рублей, «подточить напильником по краям, чтобы влез и не сломал пластик».
Диод — это обманка для IBS. Он понижает напряжение в сети датчика на 0,5–0,7 В, соответственно умная зарядка, воспринимая напряжение за истинное, повышает его до 14,2–14,4 В. Но предохранителя в цепи IBS у вас не будет. Контрольная лампа АКБ на панели не будет гореть красным.
Тут два уточнения от того же автора и Сергея из Новороссийска. Первое: лампа заряда при отказе генератора всё же должна загореться — систему не отключают, а только обманывают; но 5-амперной защиты в цепи датчика нет. Второе: эффект держится, пока стоит диод; вернул предохранитель к ТО — через день снова 12,6 утром, и дилер «про перепрошивку на другой тип АКБ ничего не знает». У Тёмного Лорда после зимы на диоде IBS сам стал отдавать 13,6 — батарея просто дозарядилась. Andrey F заметил побочный эффект: при 12,8–13,3 на ходу у него возвращались фантомные нажатия на магнитоле, с диодом — пропадали. Вся история с АКБ, IBS и напряжениями — в статье про аккумулятор.
На диагностике я к диоду отношусь как к костылю, который работает, и объясняю, за что платят. Первое: вольтметр в прикуривателе врёт на 0,3–0,5 В — Александр проверял против ELM327: при 14,3 на розетке сканер показывал 14,7. Решения о «недозаряде» принимайте по сканеру или мультиметру на клеммах. Второе: диод вместо предохранителя — цепь IBS без защиты; шунт датчика при КЗ греется, а не сгорает. Третье: перед ТО и любым гарантийным обращением возвращать штатный предохранитель — дилер увидит и запишет. И честный вариант — прописать у дилера тип АКБ или поставить EFB, под который, по слухам в чате, и настроена зарядка.

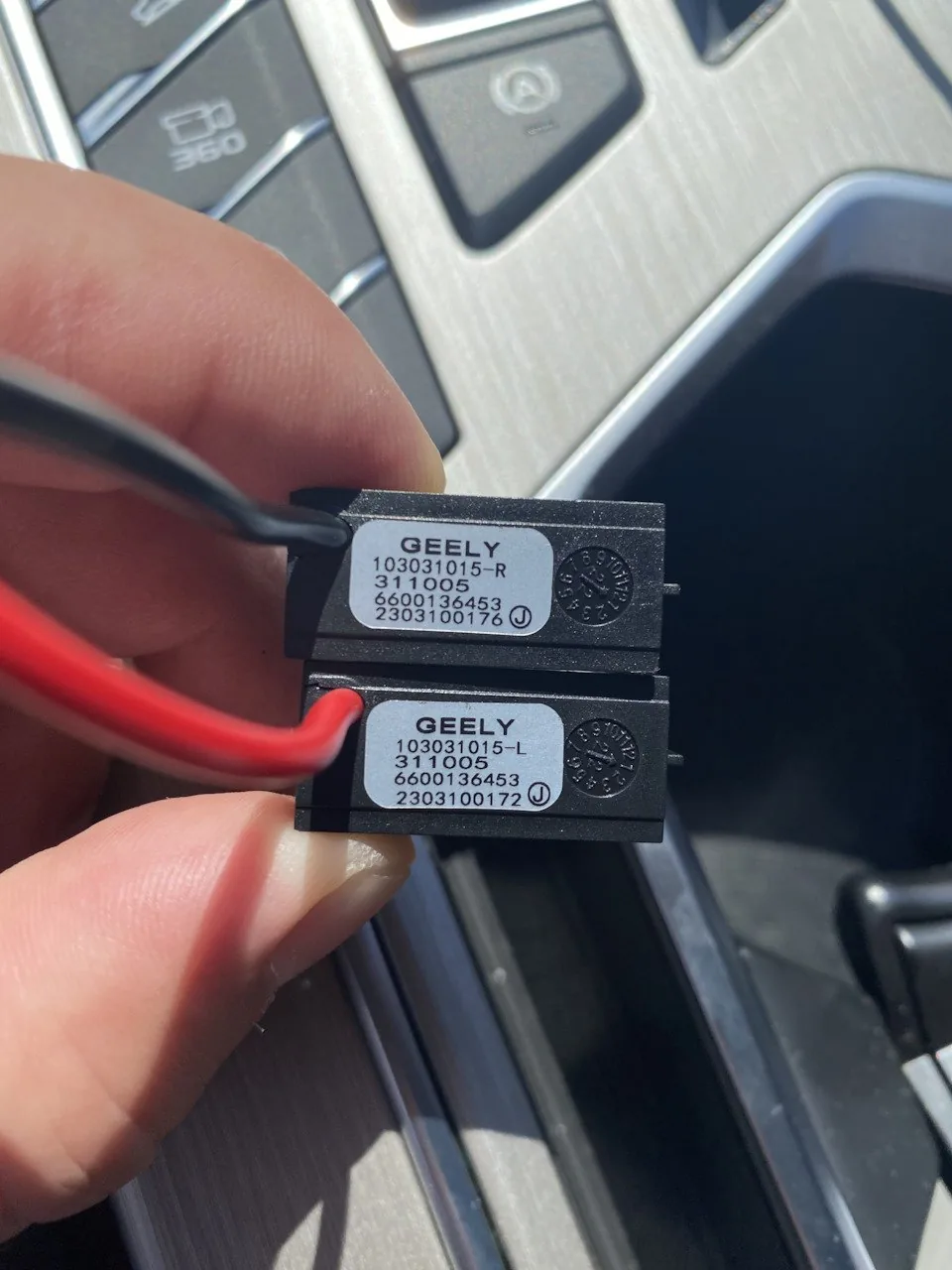

Что ещё делают в блоках
- Отключить подогрев сидений — вытащить 10 A (EF17 в моторном блоке): так делали те, у кого подогрев включался сам на прошивке до 086.
- Щелчки «со стороны блока» — Антон и Эльдар слышали реле на 8-й, 18-й, 22-й секунде и «замыкания на 2–3 секунды»: это реле в салонном блоке (вентилятор, обогревы) и работа насоса ABS; неисправность — только если гаснет что-то параллельно.
- Регистратор — питание через разветвитель предохранителя с IF17 (ACC) или IF19; для парковочного режима 70mai — Hardwire Kit UP02 на постоянный плюс с контролем напряжения; Дмитрий тянул от блока к 70mai X800 и обратно и хвалил «хорошую подгонку» панелей. Подробнее — в статье про регистратор.
- Понижайка 12→5 В под зеркало — от плафона или зеркала на 8-контактном разъёме, DC/DC 3 A за 350 рублей; провода через салон тянуть не надо.
- Скинуть клемму — при любой работе в блоке и для «перезагрузки» ГУ; после этого пропадают настройки часов и окна на автозакрытии.
Лампы
Руководство по замене ламп отправляет к дилеру: в моторном отсеке «многочисленные горячие и движущиеся детали». На практике Style с галогеном меняет ближний сам — доступ через нишу колеса; дилер за диагностику «у вас лампочка перегорела» просит 1 200. Перед лампой — предохранитель EF22/EF23. Что ставят вместо галогена и что с LED в Prestige — в статье про свет.
Коротко о главном
У Belgee X50 два блока: моторный под капотом слева и салонный в левом торце панели; полная таблица — в руководстве на страницах 228–237 и выше в статье. На практике нужны IF19 (обе розетки 12 В, 15 A), EF22–EF25 (свет), EF27/EF30 (противотуманки), EF26 (компрессор), EF17/EF32 (подогрев сидений) и EF33 5 A — датчик IBS.
Диод вместо EF33 за 400 рублей поднимает заряд до 14,2–14,4, но оставляет цепь датчика без защиты и требует возврата предохранителя перед дилером. Вольтметру в прикуривателе не верить — на 0,3–0,5 В ниже сканера; пылесосу с 15-амперной вилкой — не давать сжечь IF19.
