Камеры кругового обзора Chery Tiggo 8 Pro Max: калибровка на «виртуальном мате», отказ после мойки и замена по VIN
← Chery Tiggo 8 Pro Max рестайлинг (08.2023 — 06.2026)
Отказ камер кругового обзора стоит одиннадцатым пунктом в клубном списке типовых болячек Chery Tiggo 8 Pro Max. Разбираемся, что с ними случается и почему картинка бывает кривой даже у исправных.
Кривой обзор: дело в калибровке
Жалоба «кривой обзор 360» встречается в клубных списках замечаний наравне с гулом редуктора. И причина у неё чаще не в камерах.
А ты уверен, что тебе делали калибровку камер AVM 360 на настоящей мате? Ты своими глазами это видел? Дилеры могут делать калибровку камер на виртуальном мате…

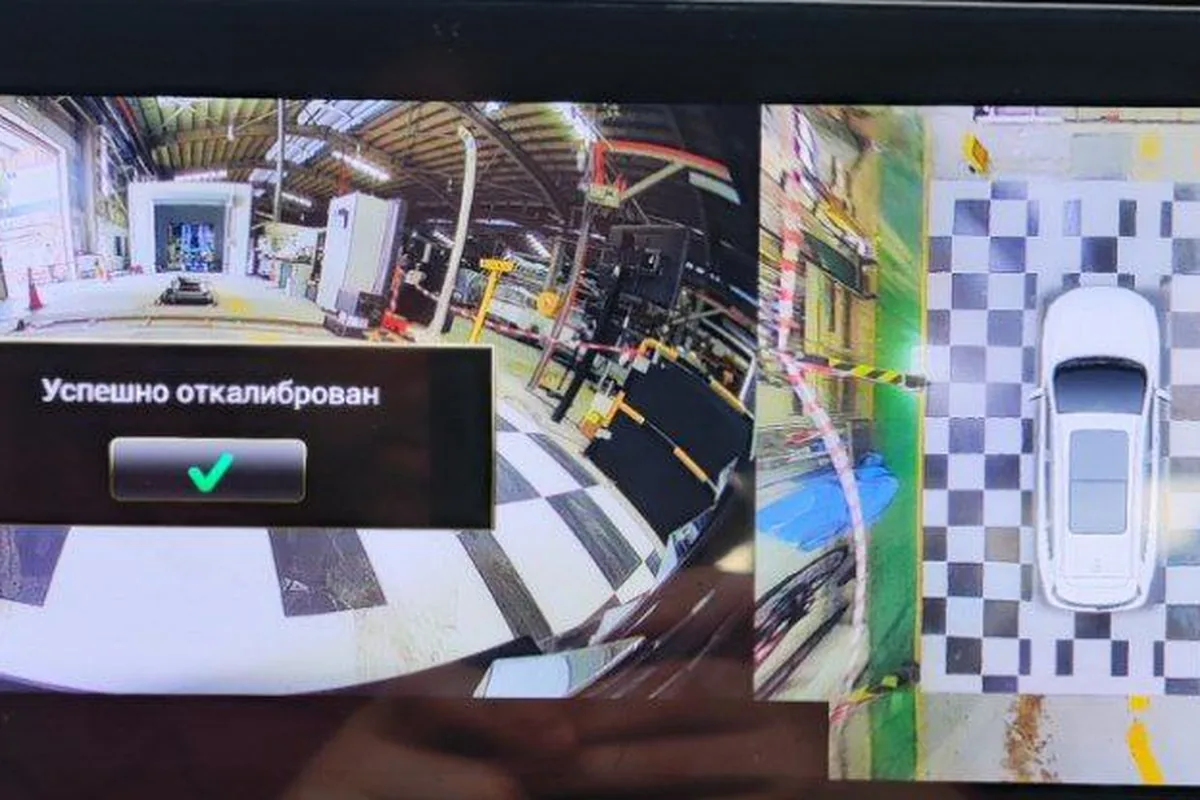

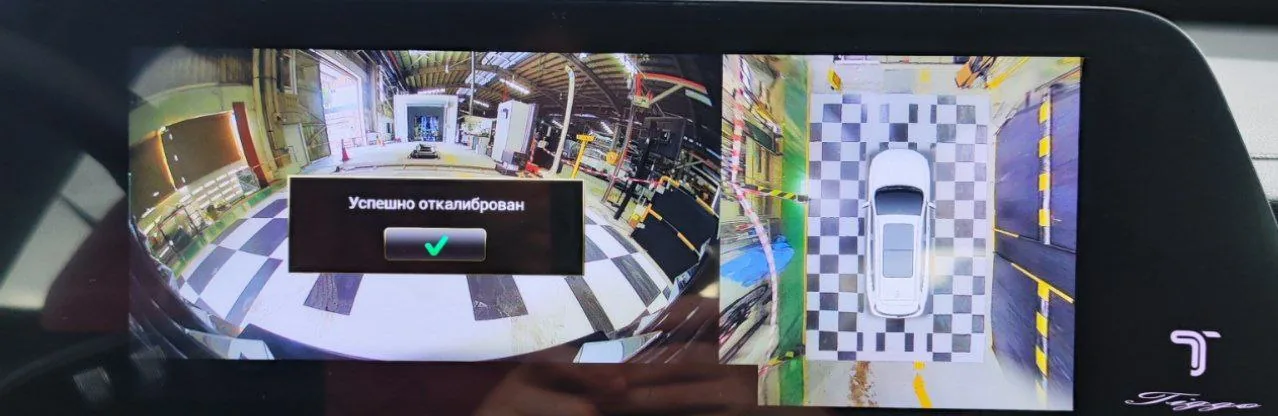

Разница принципиальная. Настоящая калибровка делается на размеченном мате, который расстилают вокруг машины: система видит эталонные линии и сшивает изображения по ним. «Виртуальный мат» — это программная имитация, и результат получается приблизительным.
Практический вывод: если после калибровки линии на круговом обзоре не сходятся, требуйте повторной процедуры на физическом мате и спрашивайте об этом заранее.
Отказы камер
26 декабря обновили ГУ до 2.08. 4 января меняли лобовое, 5 выгоняли и заметили, что не работает левая камера. Предположили, что на мойке у дилера залили сильно. Ждать…
Три возможные причины в одном случае: обновление прошивки, замена лобового стекла и мойка под давлением. В клубе склонились к третьей — камеры в зеркалах не любят струю мойки высокого давления в упор.
Отдельная история — замена камеры заднего вида.

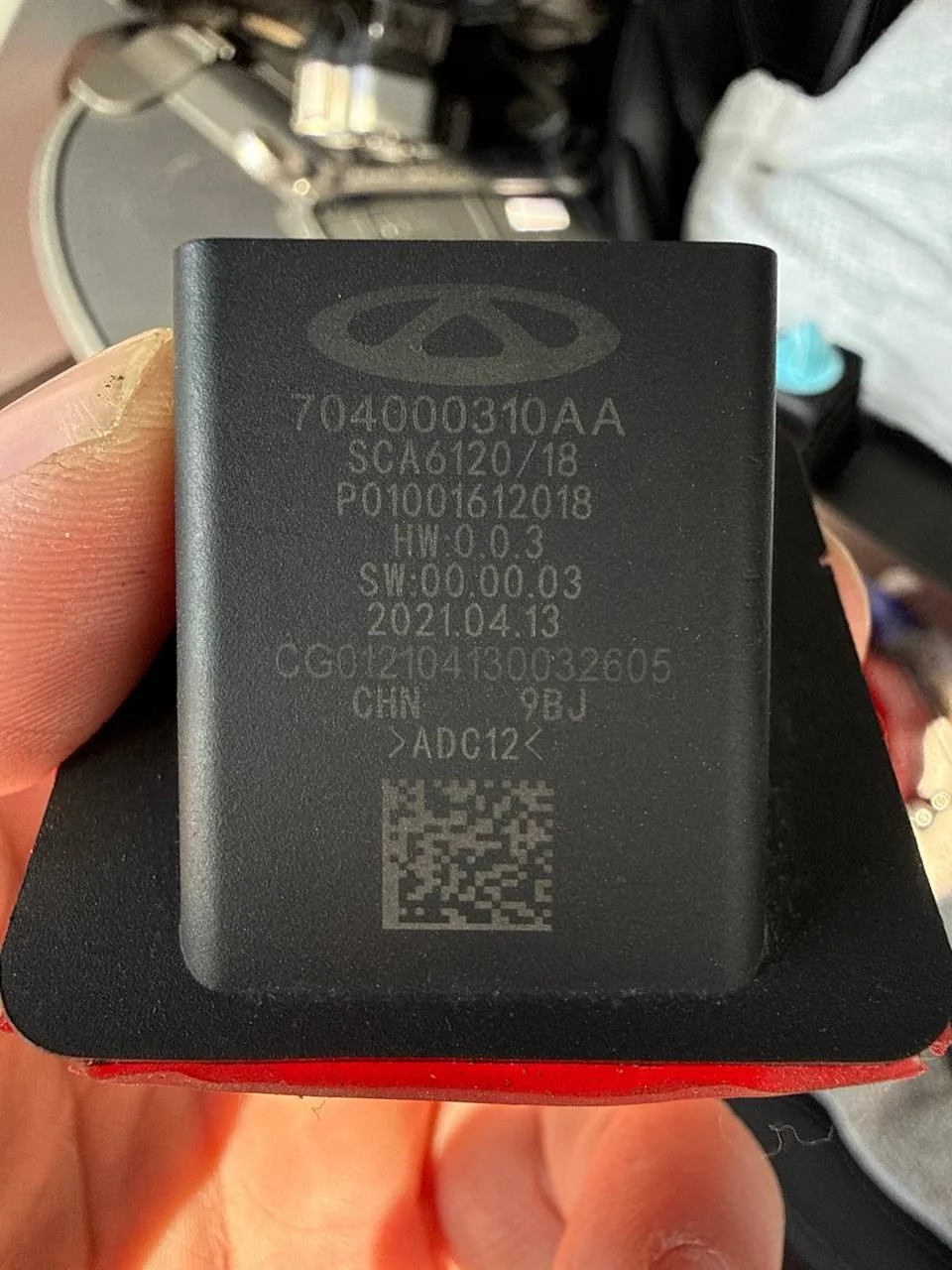

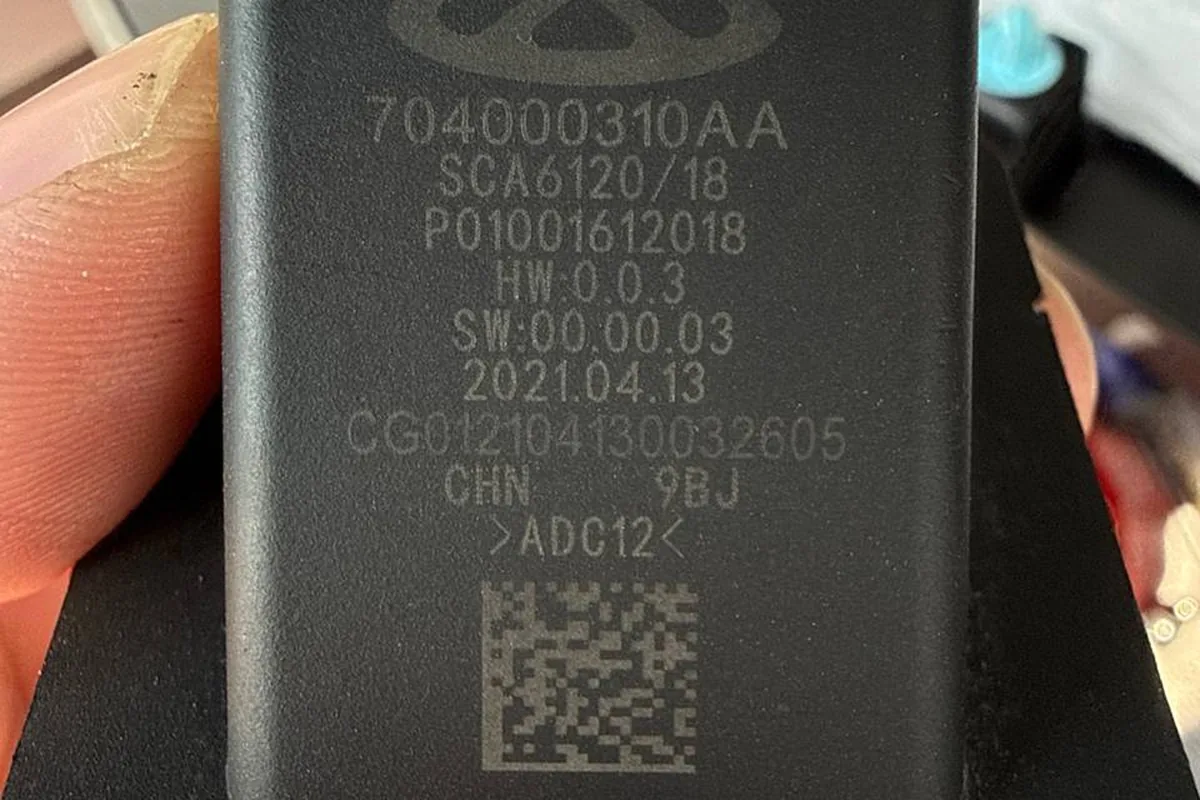

Всем привет! Ребята, вышла из строя камера заднего вида — заказал по ВИНу. 1 фото оригинал, 2 фото — которую заказал. Подключаю, и снова встречает чёрный экран. 1. Пере…
Важный момент: камеру мало заменить физически. На этой машине изображение сшивается блоком кругового обзора, и после замены требуется калибровка. Чёрный экран при исправной новой камере — обычно именно это.
Парктроники — отдельная система
Ультразвуковые датчики парковки и камеры — разные системы, и путать их не надо. По парктроникам в клубе есть хорошая новость.
2 недели назад появилась ошибка парктроника, через день ушла, потом опять появилась и не проходила. Решил поменять, купил за 1180 р., сегодня сам поменял за 5 мин. без под…
1180 рублей и пять минут работы — вот и весь ремонт. Датчик меняется без снятия бампера.
Есть и более сложный сценарий, когда меняют весь блок:
Нужно блок парктроников поменять на новый с обновлённой прошивкой, я у Макса брал блок. Инструкция по замене тут…
Дам порядок диагностики, который сэкономит вам деньги на замене исправных деталей.
Первое — определить, что именно не работает. Круговой обзор собирается из четырёх камер: передняя в решётке, задняя на двери багажника и две в корпусах зеркал. Если пропала одна зона — это камера или её шлейф. Если картинка есть, но не сшивается — это калибровка.
Второе — шлейфы в зеркалах. Они проходят через петлю складывания и ломаются от многократного складывания, особенно на морозе. Прежде чем менять камеру, проверьте шлейф: он дешевле.
Третье — про мойку. Камеры герметичны, но струя под давлением в упор в стык корпуса зеркала продавливает уплотнение. Мойте машину с расстояния хотя бы полуметра и не направляйте струю на зеркала и датчики.
Четвёртое — калибровка. После замены любой камеры, после замены лобового стекла и после кузовного ремонта она обязательна. И да, требуйте физический мат: программная калибровка даёт погрешность, которую вы будете видеть каждый раз при парковке.
И пятое, про запчасти. Камеры заказываются по VIN, потому что версий несколько. Но даже правильно подобранная камера без калибровки даст чёрный экран — не спешите объявлять её бракованной.
Что проверять
- Все четыре зоны кругового обзора по отдельности.
- Сходимость линий на стыках изображений — признак качества калибровки.
- Работу после мойки — типовой момент отказа.

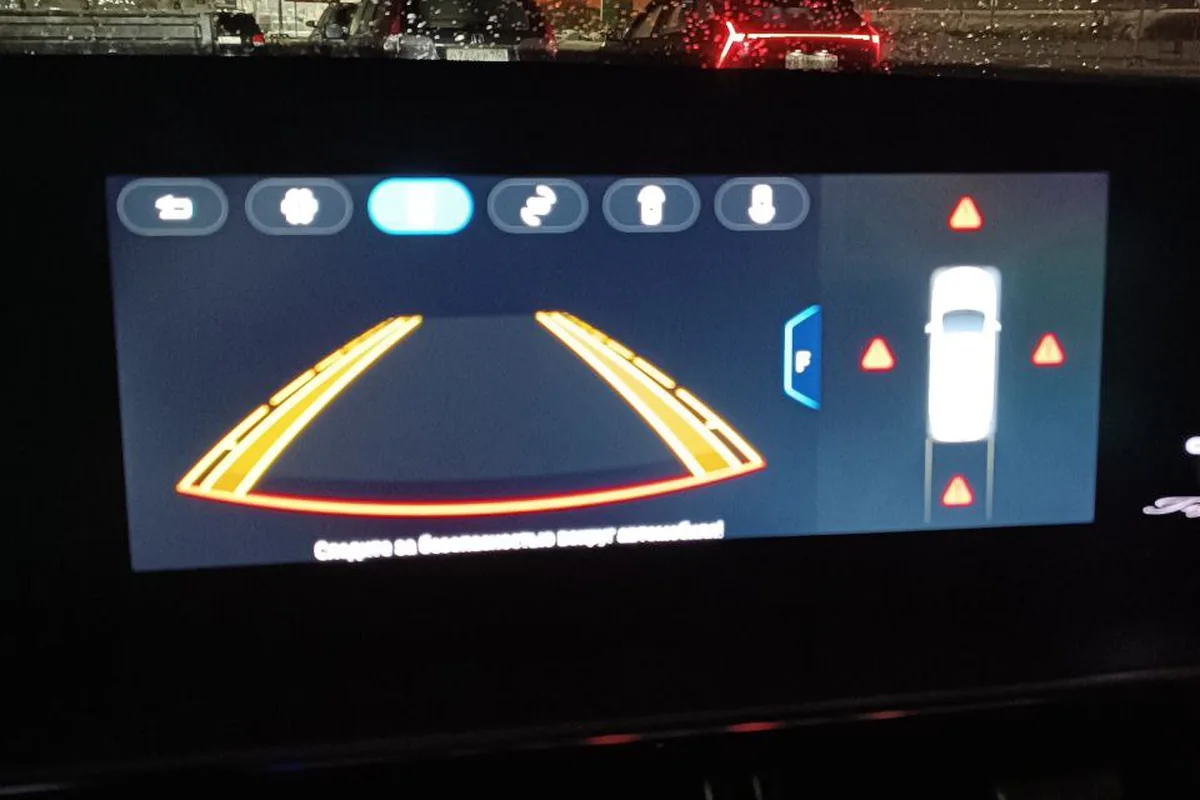

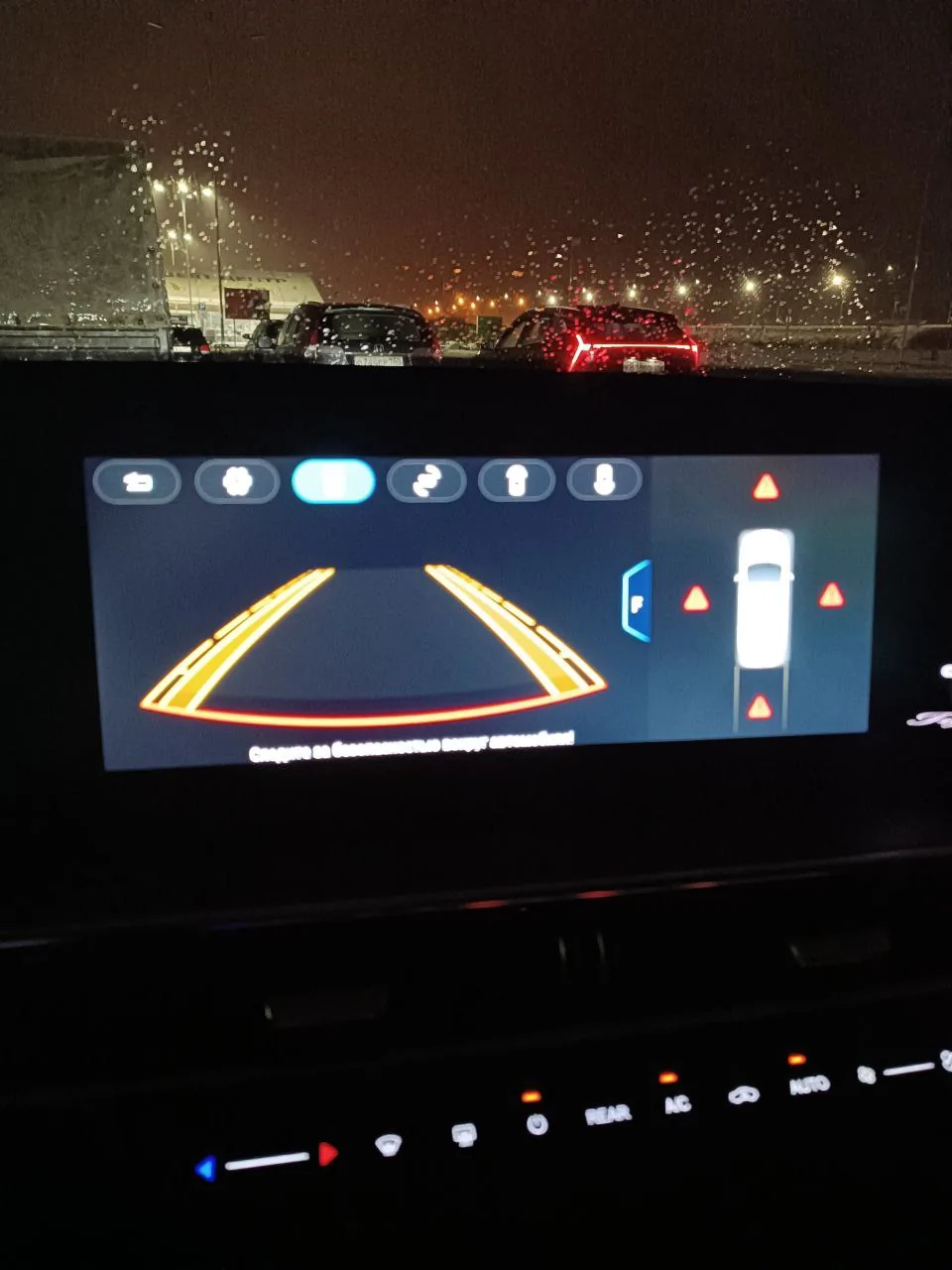

- Динамическую траекторию при повороте руля.
- Парктроники отдельно — они не связаны с камерами.
Про смежные системы — в статье про ассистенты водителя, про экран и его прошивки — в статье про мультимедиа.
Коротко о главном
Отказ камер кругового обзора входит в клубный список типовых болячек модели. Но «кривой обзор» чаще всего означает не поломку, а плохую калибровку: дилеры делают её на виртуальном мате вместо физического, и линии на стыках не сходятся.
Типовые причины отказа — мойка высокого давления в упор в корпус зеркала и повреждение шлейфа в петле складывания. После замены лобового стекла или кузовного ремонта калибровка обязательна.
Камера заказывается по VIN, но одной замены мало: без калибровки новая камера даёт чёрный экран. Парктроники — отдельная система: датчик стоит 1180 рублей и меняется за пять минут без снятия бампера.
