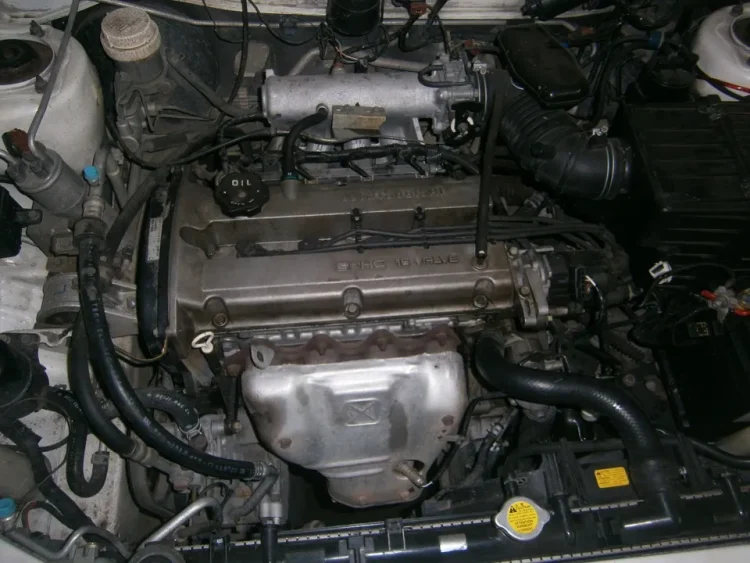

Двигатель Mitsubishi 4g15

Мотор ДВС Mitsubishi 4g15 – надежный агрегат от компании Митсубиси. Агрегат спроектирован и выпущен впервые более 20 лет назад. Устанавливался до 2010 года в Лансер, до 2012 года – в Кольт и другие модели автомобилей от японского автопроизводителя. Характеристики двигателя позволяли с комфортом передвигаться в городе и на длинных перегонах, трассах.

История возникновения и конструктивные особенности

Двигатель 4g15 хорошо зарекомендовал себя среди автолюбителей. Руководство позволит осуществить ремонт своими руками, в том числе капремонт. Самодиагностика не доставит сложностей, требуется минимум знаний, специальных приборов. Двигатель имеет ряд преимуществ даже перед современными аналогами. Расход топлива относительно невелик.Двигатель Mitsubishi 4g15

4g15 dohc 16v представляет собой несколько измененный двигатель 4G13. Конструктивные особенности и заимствования от иных моторов:

  • конструкция блока цилиндров использована от двигателя объемом 1.3 л, 4g15 расточен под поршень 75.5 мм;
  • изначально использовался SOHC 12V – модель с 12ю клапанами, позже изменена конструкция на 16 клапанную модель (DOHC 16V, двухвальный);
  • гидрокомепенсаторы отсутствуют, регулировка клапанов выполняется 1 раз в 90 тыс. км согласно регламенту (чаще регулировка осуществляется лишь после возникновения стуков в ДВС);
  • отдельные модификации снабжались вариаторами;
  • выпускался в двух модификациях: атмосферный и turbo;
  • возможен чип-тюнинг;
  • модель с вариатором достаточно надежна, отсутствуют типичные для АКПП проблемы.

Стандартные зазоры клапанов на горячем двигателе:

  • впускной – 0.15 мм;
  • выпускной – 0.25 мм.

На холодном двигателе параметры зазоров отличаются:

  • впускной – 0.07 мм;
  • выпускной – 0.17 мм.

Схема представлена ниже:

Схема двигателя Mitsubishi 4g15

В приводе ГРМ данного мотора используется ремень рассчитанный на замену через 100 000 км. При обрыве гнет клапана (понадобится ремонт), возникает необходимость серьезных финансовых вложений. При замене ремень лучше использовать оригинальный. Процесс требует установки по специальным меткам (при помощи шестерни распредвала). Различные модификации оснащались карбюратором или инжектором, прочистка форсунок требуется редко. Отдельные модели снабжались специальным впрыском GDI.

О всех модификациях по большей части отзывы положительные. Отдельные модели 4g15 снабжались специальной системой газораспределения MIVEC. Имел место свап 4g15 на 4g15t. Графики частоты вращения коленвала в двигателе снабженного технологией MIVEC:

Графики частоты вращения коленвала
Графики частоты вращения коленвала

Последние выпуски снабжались также маслофорсунками и наддувом. Подобные модели устанавливались в машины:

  • Mitsubishi Colt Ralliart;
  • Smart Forfous
Mitsubishi Colt Ralliart, Smart Forfous Brabus.
Mitsubishi Colt Ralliart, Smart Forfous Brabus.

Компрессия 4g15 имеет хорошие показатели даже при большом пробеге, но если имеет место качественное сервисное обслуживание, своевременная замена масла. Имеются модификации с 12 клапанами (12 V). На Кольте после свап двигатель развивал мощность от 147 до 180 л.с. На Смарте максимальный показатель более скромный – 177 л.с. Коробка передач могла использоваться АКПП или механическая (например, Lancer). Сложности с приобретением запчастей отсутствуют, что упрощает ремонт.

В какие модели автомобилей устанавливался

Двигатель в силу универсальности и эксплуатационных характеристик использовался в различных моделях автомобилей от Mitsubishi. На территории Российской Федерации и в странах Европы реализовывались следующие машины:

Mitsubishi Colt:

  • до 2012 года – второй рестайлинг, 6 поколение, хэтчбек;
  • до 2008 года – рестайлинг, хэтчбек, 6 поколение, Z20;
  • до 2004 года – хэтчбек, 6 поколение, Z20;

Mitsubishi Colt Plus:

  • до 2012 года – рестайлинговая версия, универсал, 6 поколение;
  • до 2006 года – универсал, 6 поколение;

Mitsubishi Lancer для японского рынка также снабжался данными двигателями:

  • Mitsubishi Lancer – 2 рестайлинг, универсал с 6 дверьми, CS (до 2007 года устанавливался mivec 4g15);
  • Mitsubishi Lancer – 2 рестайлинг, седан 6 поколения, CS и другие (ck2a 4g15).

Mitsubishi Lancer для Европы также выпускался с данным двигателем. Отличие заключалось во внешнем виде авто и салона (щиток приборов, другое). Но лишь до 1988 года – седан 3 поколения, C12V, C37V. Установка осуществлялась также в Цедию. Mitsubishi Lancer Cedia CS2A для Европы в данной комплектации выпускался в 2000 года по 2003 года. Это седан, шестого поколения.

Отдельной линейкой была модель Mitsubishi Libero (Либеро). Двигатель 4g15 MPI использовался в трех различных моделях. Все они были универсалами, первым поколением. Снабжались данным мотором Mitsubishi Mirage, а также Mirage Dingo. Многие модели из обозначенных выше выпускаются до сих пор. Но произведена замена двигателя на другой, более современный.

Технические характеристики двигателя, его ресурс

Контрактный двигатель 4g15 имеет внушительный ресурс, потому при серьезных поломках («повело» распредвал, погнуты клапана или иное) имеет смысл попросту приобрести другой мотор – стоимость его невелика. Контрактные двигатели из Японии, как правило, обслуживаются только в сервисных центрах, после установки не требуют регулировки. Характеристики мотора зависят от выставленного зажигания, системы впрыска (карбюратор, инжектор). Параметры стандартного двигателя 4g15 мощностью 1.5 л:

ПараметрЗначение
ПроизводствоMizushima plant
Марка двигателяOrion 4G1
Годы выпуска мотораС 1983 года по настоящее время
Система подачи топливаПри помощи карбюратора и инжектора, в зависимости от модификации
Количество цилиндров4 шт.
Сколько приходится клапанов на 1 цилиндр¾
Параметры поршня, его ход (используются поршневые кольца), мм82
Диаметр цилиндра, мм 75.5
Степень сжатия09.09.2005
Объем двигателя, см 31468
Мощность двигателя – л.с./об.мин92-180/6000
Крутящий момент132 – 245 Н×м/4250-3500 об/мин.
Используемое топливо92-95
Соответствие экологическим нормамЕвро 5
Вес двигателя, в кг115 (сухой вес, без различных заправочных емкостей)
Расход топлива, литров на каждые 100 км путиВ городе – 8.2 л
На трассе – 5.4 л
Смешанный расход – 6.4
Расход масла, смазочных материалов грамм на 1 000 кмДо 1 000
Используемое в двигателе масло5W-20
10W-40
5W-30
Заправочный объем в двигателе, масла3.3 л
Сколько требуется заливать при замене3 л
Как часто необходимо менять маслоНе реже чем 1 раз в 10 тыс. км, оптимальное решение – 1 раз в 5 тыс. км
Рабочие температурные режимы двигателя-
Ресурс двигателя в тыс. кмДанные с завода-изготовителя отсутствуют
На практике составляет 250-300 тыс. км
Замена атифризаВ зависимости от используемого типа
Объем антифризаОт 5 до 6 литров в зависимости от модификации

Ресурс двигателя зависит одновременно от целого ряда факторов. В то же время максимальный ресурс в 300 тыс. км достигается большим процентом выпущенных агрегатов 4g15. Достигается показатель качественными деталями, надежной сборкой и контролем за производством. К основным моментам влияющим на эксплуатацию относится:

  • условия эксплуатации;
  • частота замены масла, фильтров (топливного в том числе);
  • диагностика;
  • тюнинг – повышенная мощность снижает ресурс мотора;
  • использование предпускового подогрева (на многие модели машин может быть установка подогрева тосола).

Возможные неисправности двигателя 4g15

Двигатель 4g15 и его аналоги имеют стандартный перечень неисправностей – вероятность возникновения которых имеется. Например, если осуществлен свап 4g15 на 4g93t, то перечень возможных неполадок останется стандартным. Причины возникновения таковых и варианты устранения типичны, тривиальны. Предотвратить многие проблемы можно заранее путем периодической диагностики, своевременно заменой фильтра масляного, проверки компрессии.

Основные виды неисправностей двигателя 4g15:

  • показывает неверные данные датчик температуры;
  • выход из строя коммутатора 4g15, трамблера;
  • пропал холостой ход;
  • повышенные вибрации – причем на различных оборотах двигателя;
  • сложности с началом движения с места (как правило – это проблемы с лепестками маховика);
  • затрудненный запуск двигателя;
  • повышенное потребление масла;
  • проблемы при переключении передач (необходимо заменить маховик).

Часто просто требуется регулировка дроссельной заслонки. Это позволит устранить сложности с пуском двигателя. Нередко возникают проблемы именно с зажиганием, стартером. Если присутствуют сложности с пуском мотора – то в первую очередь проверяют катушку зажигания. При исчезновении холостых оборотов причиной может быть множество факторов, но чаще всего дело в датчике холостого хода.

Не редкость выхода из строя датчика положения дроссельной заслонки. Стоимость его замены невелика – как и самой новой детали. Приобрести ремкоплект для агрегата 4g15 не составит большого труда, все детали доступны в отрытой продаже. Нередко возникают сложности с увеличением расхода топлива – подозрение в первую очередь падает на лямбда зонд, так как именно этот датчик отвечает за получение информации об остаточном количестве кислорода в выхлопных газах.

Если автомобиль просто не заводится – необходимо ознакомиться с кодами ошибок. Нередко требуется отрегулировать момент затяжки болтов на головке блока цилиндров. Не часто, но случается течь прокладки клапанной крышки – что служит причиной попадания масла в свечные колодцы. Важно постоянно проверять двигатель на наличие слабой затяжки мест болтовых соединений – устранение люфтов должно происходить своевременно.

Ремонтопригодность

Перечень запчастей которые могут понадобиться для ремонта достаточно широк, но доступен – с чем связана высокая ремонтопригодность автомобилей оснащенных 4g15 и аналогами. Подбор деталей осуществляется именно по номеру двигателя. Чтобы подобрать датчики, трамблер, коленвал или же ТНВД необходимо будет знать таковой. Обнаружить его не так уж просто, располагается он в правой части рядом с патрубком выходящим от радиатора (на фото обозначается место где располагается номер мотора):

Номер двигателя
Расположение номера двигателя

Далее поиск запчастей может осуществляться через каталог, при помощи артикула. Стоит заранее ознакомиться с расположением датчиков, других часто выходящих из строя деталей (в первую очередь ТНВД, помпа, термостат, трамблер). Датчик давления масла необходимо проверять чаще остальных – так как при недостаточном уровне смазывающих материалов возможны задиры на поверхности поршней. Необходимо знать, где располагается номер двигателя – так как он понадобится для постановки машины на учет.

Стоит заметить основные достоинства эксплуатации двигателя 4g15:

  • зазоры клапанов требуется регулировать относительно редко;
  • замена многих деталей не требует посещения автосервиса, все возможно отремонтировать в гаражных условиях (заменить катушку зажигания, выпускной коллектор, масляный насос);
  • процесс ремонта достаточно прост с технической точки зрения, потому обслуживание автомобиля даже с большим пробегом обойдется относительно недорого (ремонт гидрокомпенсаторов, шестерни распредвала);
  • стоимость запасных частей невысока – например, покупка маслосъемных колпачков или датчика давления во впускном коллекторе обойдется в несколько сотен рублей;
  • проверка ДПТЗ может быть осуществлена в любом сервисе, регулировка датчика положения дроссельной заслонки может быть выполнена в гаражных условиях;
  • ремонт втягивающего реле стартера требуется редко – что упрощает поиск неисправностей при невозможности запуска двигателя.

Так выглядит график провалов на низах на двигателе 4g15:График провалов на низах на двигателе 4g15

Если автомобиль не заводится – то вероятно проблема в схеме зажигания (она может крыться в стартере, возможно забит впускной коллектор). Таковая схема проста в устройстве, но требуется внимательно просмотреть все узлы для поиска неисправности. Если проблемы с пуском имеют место в случае минусовой температуры – то, скорее всего, залило свечи. Использование двигателя 4g15 при температуре существенно ниже нуля проблематично. Внимательно нужно следить за напряжением в электропроводке – при необходимости снять генератор и заменить его.

Вкладыши коренные является, фактически, подшипниками для шатуна (обозначаются как вкладыши коленвала). Необходимо внимательно следить за их износом. Ремонт поршневой часто требуется из-за не качественного масла. Плавающие обороты могут являться также следствием некачественного смазочного материала. Помимо этого могут иметь место иные причины подобного, например использование ремкоплекта неизвестного производителя.

Какое масло использовать в двигателе?

Верный выбор моторного масла – залог отсутствия проблем в эксплуатации. Смазочные материалы влияют на множество параметров использования транспортного средство. В последние годы по отзывам потребителей с положительной стороны себя зарекомендовало масло Liqui-Molly 5W30 Special AA. Оно разработано для двигателей американского и азиатского производства. Причем позволяет решить важную проблему эксплуатации 4g15 – сложности пуска при отрицательной температуре.

Согласно отзывам запуск даже в -350 С не составляет труда. Причем данное масло позволяет снизить расход смазочных материалов. При тестах расход на 10 000 км при плюсовой температуре составил всего лишь 300 г. Что является выдающимся показателем, так как согласно заявкам завода-производителя средний расход масла составляет 1 л на каждые 10 000 км.

Оптимальное решение — использование полностью синтетического масла, применение минеральных составов противопоказано для данных двигателей. Положительным образом на эксплуатации сказывается использование «родного» синтетического масла от компании Mitsubishi. Стоимость его относительно невелика, при этом его допуски полностью совпадают с требованиями двигателя – что положительно сказывается на расходе бензина и долговечности (на таком масле двигателя «выхаживают» и по 300 тыс. км).

Valvoline 5W40 также используется достаточно часто в данных двигателях. Преимуществом такового является как раз сниженный показатель окисления. Данное масло может даже при интенсивном использовании авто в режиме «город» легко «выхаживать» по 10-12 тыс. км и не утрачивать своих смазывающих, очищающих свойств. При выборе масла важно учитывать температурный режим использования автомобиля.

Сегодня двигателя 4g15 встречаются достаточно редко, но в некоторые модели устанавливаются глубокие модификации. Отличается агрегат отличной ремонтопригодностью и неприхотливостью.
