Полный привод Haval Dargo: муфта Haldex пятого поколения, ошибка 4WD и почему в клубе её так и не перегрели
← Haval Dargo I (04.2022 — н.в.)
Полный привод Haval Dargo — подключаемый, через многодисковую муфту Haldex пятого поколения с электрическим насосом. Постоянно ведущая ось — передняя; задняя подключается, когда электроника решает, что это нужно. Устройство известное и по вагам, и по вольво, но с двумя особенностями, которые видно только на трёхлетнем корпусе клуба: муфту здесь так и не смогли перегреть, зато сетку фильтра насоса забивают регулярно.
Как это устроено
| Узел | Что стоит |
|---|---|
| Схема | переднеприводная база, подключаемая задняя ось |
| Муфта | Haldex пятого поколения, многодисковая в масляной ванне, с электронасосом |
| Жидкость муфты | LSC TRANSMISSION FLUID 12-301, 0,6 ± 0,02 л |

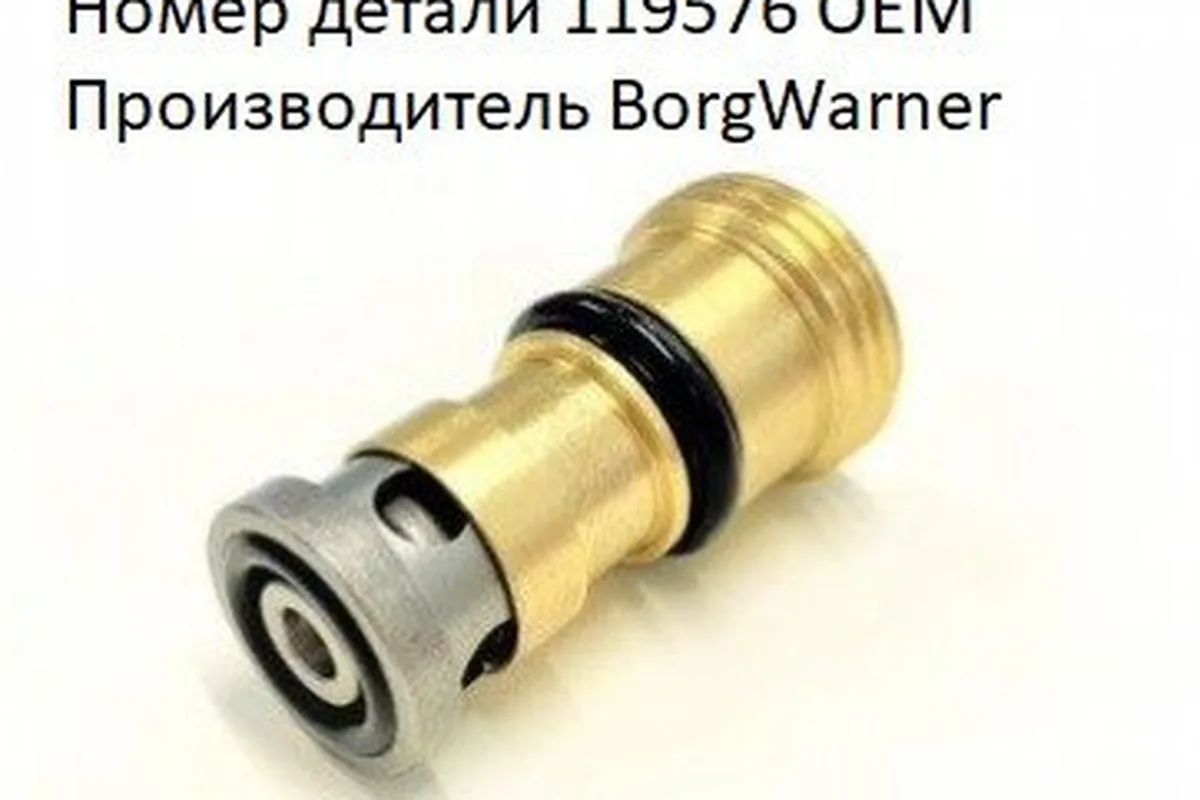

| Фильтр насоса муфты | сетка, деталь 119576 BorgWarner |
| Раздаточная коробка (угловой редуктор) | DUAI 9 FE75W-90, 0,29 ± 0,01 л |
| Задний главный редуктор с дифференциалом | DUAI 9 FE75W-90, 0,8 ± 0,1 л |
| Главная передача | цилиндрическая передняя + гипоидная задняя |
| Блокировки | нет; их роль играют TCS и подтормаживание колёс |
| Преодолеваемый подъём по ОТТС | 30 % на одной оси, 50 % на полном приводе |
Отдельно стоит отметить массы: полноприводная версия по ОТТС на 115 кг тяжелее переднеприводной — 1 815 кг против 1 700. Это и есть цена трансмиссии: карданный вал, угловой редуктор, муфта и задний мост.
Когда подключается задняя ось
Точной карты подключения производитель не публикует, поэтому в клубе её выводят по поведению машины. Самое конкретное наблюдение:
Болтанка не диагональная, как в случае с карданом, а именно рывками и ровно до 80 км/ч, а вроде после 80 муфта отключается и работает только передний привод.
Это наблюдение, а не спецификация, и относиться к нему надо соответственно. Достоверно известно другое: у муфты есть защита по моменту, и она отрабатывает раньше, чем что-то ломается:
Если так быстро отключился задок, скорее всего какая-то защита по превышению момента сработала. В случае с парттаймом просто разваливается раздатка, или полуоси разваливаются. Так что лучше пусть по защите муфта отключится, чем сломается что-то.
Логика верная, и она объясняет главную претензию к схеме: Dargo не «застревает как рамник», он в критический момент становится переднеприводным. Взамен вы не ломаете трансмиссию.
Перегрев муфты: миф, который клуб не подтвердил
У кроссоверов с Haldex перегрев муфты — классическая беда: несколько минут пробуксовки в песке или снегу, и машина становится переднеприводной до остывания. На Dargo этого сюжета в корпусе нет, и владельцы этому сами удивляются:
На обзорах кроссоверов часто наблюдаю как при езде по условному бездорожью у них перегревается муфта/кпп/система 4вд. Но ни разу не видел, чтобы такое показывали про дарго, даже после сильных издевательств. У нас нет защиты по перегреву? Или оно так круто реализовано, что не перегревается?
Отчёты о реальных вылазках это подтверждают: машина упирается не в муфту, а в геометрию и в сцепление колёс.
На выходных решил сократить путь по грунтовке, оказалось очень сыро. Проходимость порадовала, учитывая что старался не топить, боялся за муфту и сцепление. На родной резине. Когда намотало на колеса с одной стороны грязь, машина перестала набирать обороты, начинает набирать и сбрасывает. Хотя esp отключил в режиме «грязь». Перегрева муфты не выскакивало.
Защита по перегреву у машины есть — она прямо описана в руководстве по эксплуатации: «когда автомобиль пробуксовывает в снегу, грязи, песке, на подъёме, из-за непрерывной пробуксовки шин может сработать функция защиты от перегрева системы полного привода. В этом случае следует немедленно прекратить попытки вытащить автомобиль». То есть механизм заложен, и производитель описывает даже порядок действий при срабатывании: подождать несколько минут после сброса аварийного сигнала, прежде чем продолжать.
Значит, вопрос не в том, есть ли защита, а в том, почему за три года чата в неё никто не упёрся. Возможных объяснений два — либо теплоёмкость узла на Dargo больше, чем у типичного кроссовера, либо владельцы просто не доходят до режимов, в которых он греется. Проверить это на корпусе нельзя, и придумывать ответ мы не будем. Что машина реально умеет на грунте и в снегу — в статье про бездорожье, режимы движения — в статье про режимы Snow, Mud, Sand и Sport.
Ошибка 4WD: две разные причины
Это самая частая неисправность привода в клубе. Причин ровно две, и лечатся они по-разному.
Первая: недолив после самостоятельной замены масла
Дарго с пробегом 1100 км. Насмотрелся видео про масла в редукторах и халдексе, решил поменять, поменял, итог ошибка 4wd!
Муфта чувствительна к уровню: 600 мл — это не «примерно пол-литра», а точный объём. Недолил — насос ловит воздух, давление не набирается, блок пишет ошибку. Симптом появляется сразу после вмешательства, и это главный диагностический признак.
Вторая: забитая сетка фильтра насоса
Более неприятный случай, потому что развивается сам по себе. Дилер сначала пытается решить его прокачкой:
Ошибка 4вд загорелась, съездили к дилеру, они сканером прокачали насос халдекс, поездили по площадке, ошибка не вернулась. Оплатили 3500 р, нас отпустили домой, через два дня ошибка вернулась, записались опять к дилеру (пробег 18 т км, машина 24 года, бездорожья не видела совсем).
Прокачка — временная мера. Реальная причина вскрывается при разборке:

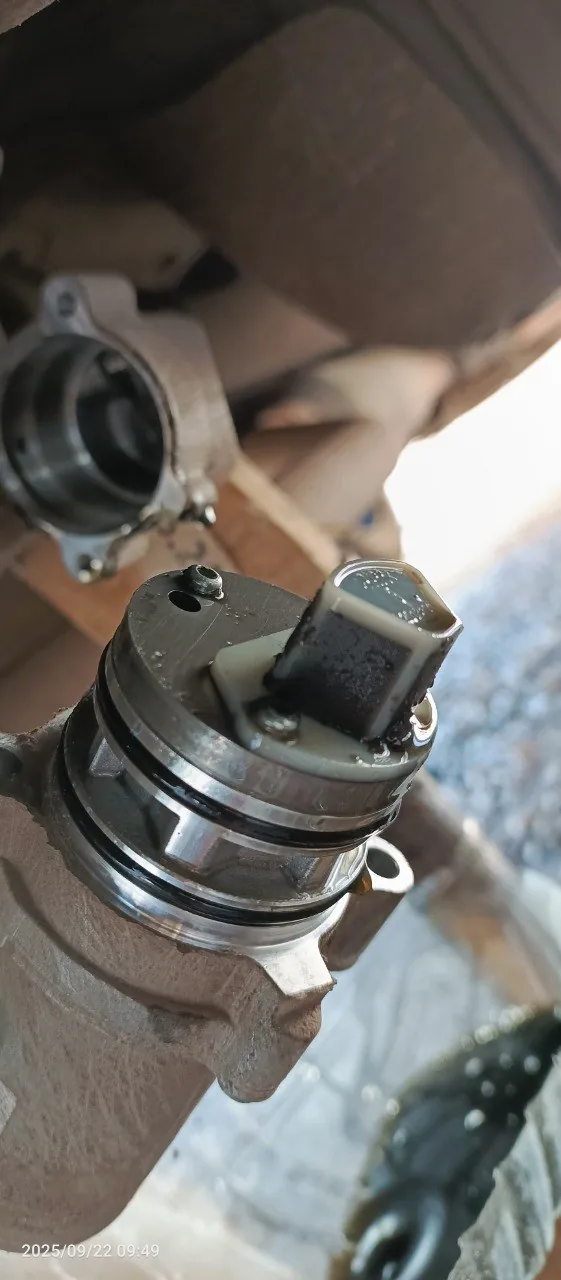

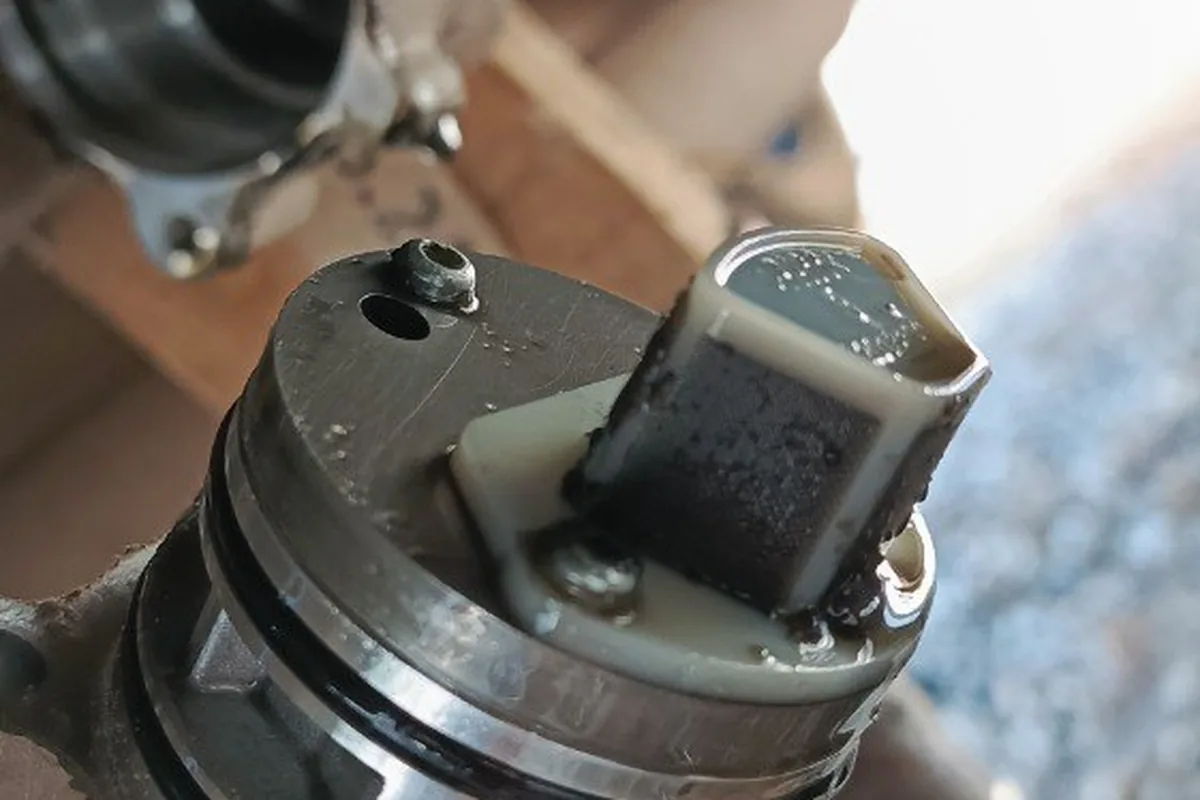

Замена насоса халдекс по гарантии, сетка забита в ноль.
Хорошая новость: это гарантийный случай, и в клубе есть подтверждённые замены насоса по гарантии. Плохая: чтобы до неё дойти, надо пережить платную прокачку и возврат ошибки.
Добавлю то, что редко проговаривают. Haldex пятого поколения — это не «муфта с маслом», это гидравлика: электронасос, аккумулятор давления и сетка на всасе. Сетка сделана мелкой намеренно, потому что клапаны не терпят частиц. И она забивается не грязью снаружи, а продуктами износа самих фрикционов — то есть сама муфта её и засоряет.
Отсюда практический вывод, который важнее любого интервала: масло в муфте меняют не потому, что оно «состарилось», а чтобы вынести из корпуса взвесь, пока она не осела на сетке. По той же причине бессмысленно менять масло, не промыв или не заменив фильтр — вы оставляете в системе именно то, из-за чего меняли.
И про ошибку 4WD. Если она загорелась в первые дни после вмешательства — почти всегда уровень. Если сама, на ровном месте и без всякого бездорожья, — смотрите насос и сетку, а не датчики. Прокачка сканером в этом случае лечит симптом на два дня, и это не вина мастера: он делает ровно то, что предписывает процедура.
Что показала ревизия: сетка на 3 000 и на 30 000 км

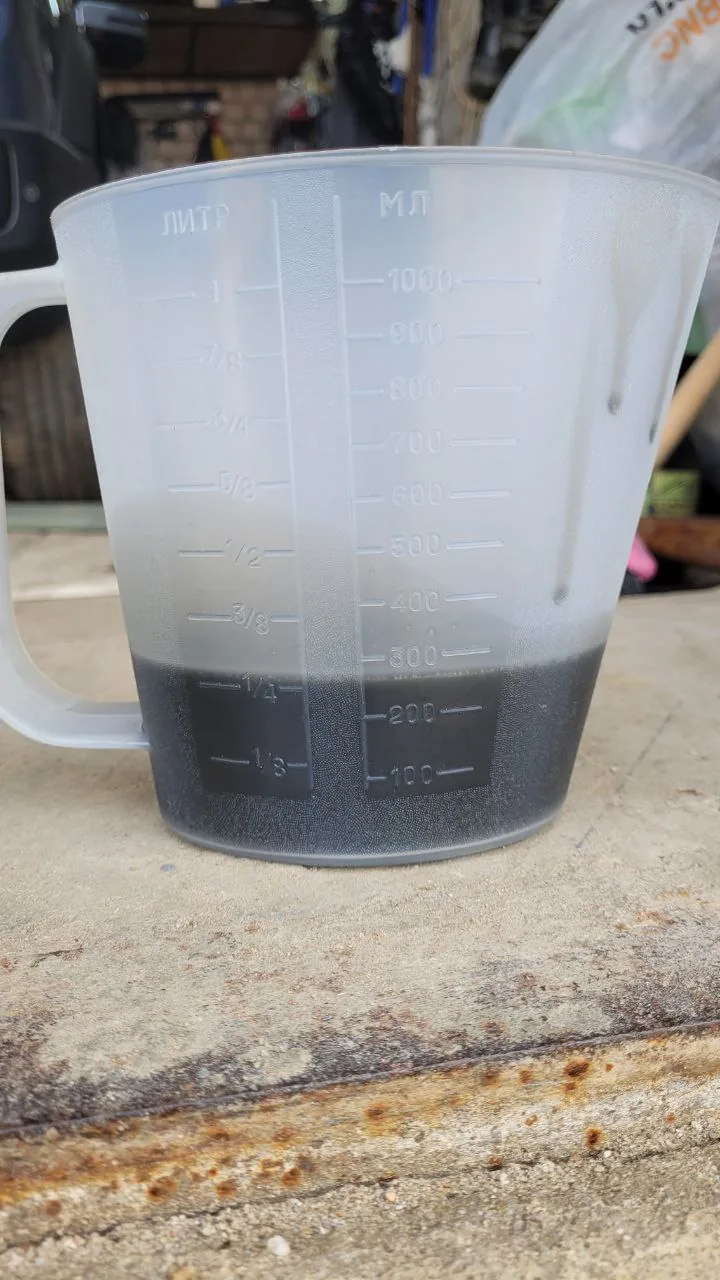

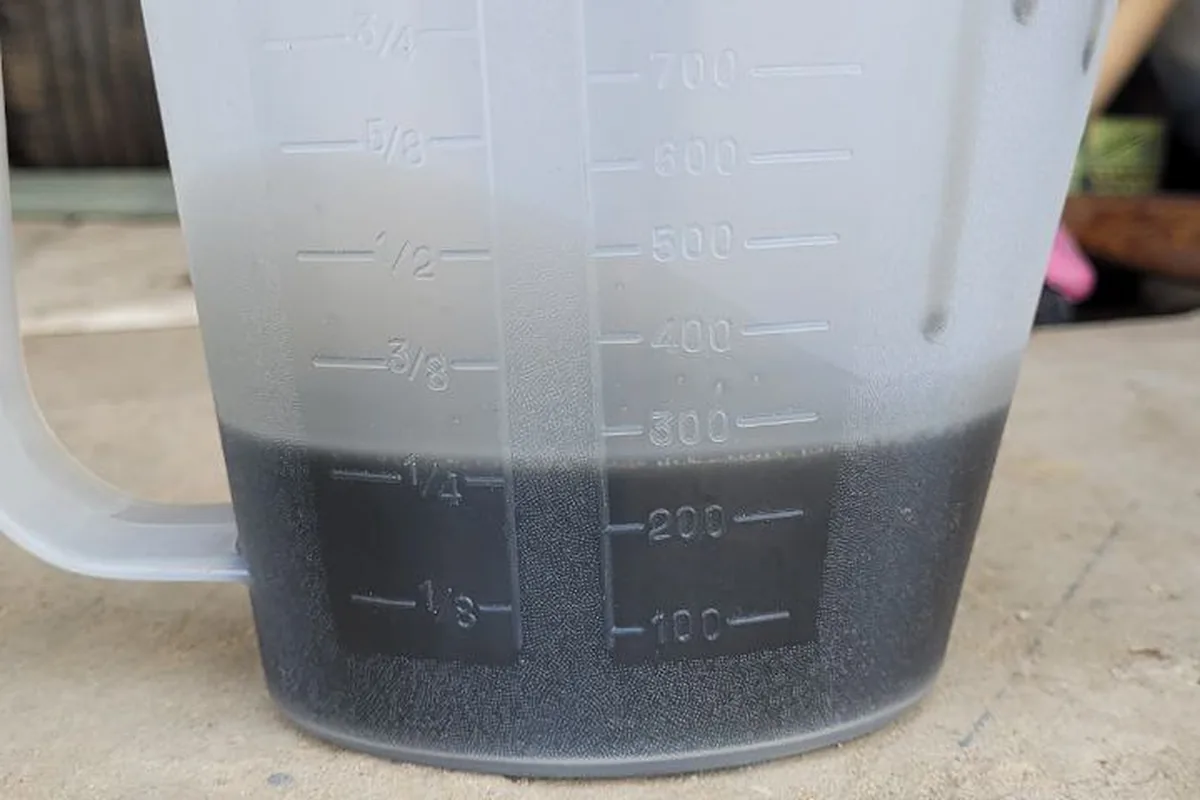

В клубе несколько раз вскрывали муфту на малых пробегах — из любопытства и после видео в интернете. Результат обескураживающий:
Это на пробеге 30000 км. Есть вывод. Состояние масел, цвет, наличие сгустков, забитость сеточки Халдекса особо не отличается что на пробеге 30000 км, что на 3000 км. Видимо так было и задумано.
А вот фильтр насоса халдекса. Более менее чистый. Думаю, туда полезли зря.
Как это согласуется с забитой в ноль сеткой на гарантийной замене? Никак — и в этом суть. Один и тот же узел на одних пробегах выглядит чистым, на других — забитым. Значит, дело не в пробеге, а в конкретной машине: в качестве фрикционов, в объёме залитого на заводе масла, в стиле езды. Осмотр сетки на ТО — единственный способ узнать, к какой группе относится ваша машина.
Практика клуба сошлась на том, чтобы промывать сетку насоса при каждой замене масла в муфте, а не менять её отдельно:
На ТО-1 делал, проверка жиж входит в регламент, потом приехал со своим маслом только за работу отдал. Когда будете менять, сетку насоса халдекса лучше промыть, кто-то и крышку снимает и внутри всё промывает.
Сколько стоит обслуживание привода
| Работа | Где | Цена |
|---|---|---|
| Масло в муфте Haldex | дилер, Дальний Восток | 10 300 ₽ масло + 2 220 ₽ работа |
| Масло в редукторах | дилер, Дальний Восток | 3 113 ₽ масло + 4 440 ₽ работа |
| Масло муфты по заказ-наряду | дилер | 2 700 ₽ работа |
| Масла в мостах и Haldex | Москва, не дилер | 10 000 ₽, с промывкой фильтра — 12 500 ₽ |
| Масла в редукторах и муфте | сторонний сервис, 2025 | 5 800 ₽ с работой |
| Все трансмиссионные жидкости | дилер, оценка | от 23 000 до 39 500 ₽ |
| Прокачка насоса Haldex сканером | дилер | 3 500 ₽ |
Разброс девятикратный — от 5 800 до 39 500 ₽ за один и тот же набор работ. Артикулы жидкостей, аналоги и порядок замены — в статье про масла в редукторах, раздатке и муфте.
Задний редуктор: единственная документированная поломка
В корпусе есть один подробно описанный отказ узла заднего моста:
Так сказать для статистики, пробег 58 тыс, Дарго Х похоже «приехал» задний редуктор, появился хруст сзади, на подъёмнике сегодня вывесил — в нем всё хрустит и дрожит. Масло менял в нём на пробеге 2500 и 55000 — не помогло.
Один случай на трёхлетний корпус в шесть тысяч авторов — это не системная проблема, а частный отказ. Но признак стоит запомнить: хруст сзади, который слышен при вывешивании колёс. И обратите внимание на деталь — масло в редукторе меняли дважды, и это не помогло. Замена масла лечит износ, а не уже разрушенную гипоидную пару.
Стоит ли брать полный привод
Переднеприводная версия существует только в комплектации Comfort и стоит на 200 000 ₽ дешевле. Разница по документам — 115 кг массы, 0,9 л/100 км расхода в смешанном цикле (9,2 против 8,3) и вдвое больший преодолеваемый подъём.
Практический аргумент клуба против переднего привода звучит редко, потому что таких машин в чате мало. Куда чаще обсуждают обратное: внедорожные разговоры у владельцев 2WD — это разговоры. Всё, что описано в статье про бездорожье, относится к полноприводным версиям.
Коротко о главном
Полный привод Dargo — муфта Haldex пятого поколения с электронасосом, 600 мл жидкости LSC 12-301, сетчатый фильтр насоса BorgWarner 119576. Постоянно ведущая ось передняя.
Ошибка 4WD имеет две причины. Появилась сразу после самостоятельной замены масла — почти всегда недолив: объём 600 мл соблюдается точно. Появилась сама — смотрите сетку насоса: в клубе есть замена насоса по гарантии с формулировкой «сетка забита в ноль».
Перегрев муфты, стандартная беда кроссоверов с Haldex, за три года чата не зафиксирован ни разу — при том что в клуб пишут и про песок, и про снег, и про глину. Защита по превышению момента при этом работает и отключает заднюю ось раньше, чем что-то ломается.
