Магнитола в Шевроле Ниву: штатное место 1DIN, рамка под 2DIN и андроид на 9 дюймов, динамики 13 и 16 см и подключение
← Chevrolet Niva рестайлинг (03.2009 — 07.2020)
Короткий ответ. Штатное место под магнитолу в Шевроле Ниве — одно гнездо 1DIN внизу центральной консоли. Туда без переделок встаёт любая обычная однодиновая магнитола, в том числе андроид с выдвижным экраном. Экран на 9 дюймов ставят через переходную рамку, и почти всегда при этом подрезают торпеду. Штатные динамики в дверях — 13 см, 16 см встают только на подиумы или проставки с доработкой кармана. Если магнитола не выключается с ключом и сажает аккумулятор, дело в подключении: на оба провода питания подан постоянный плюс.

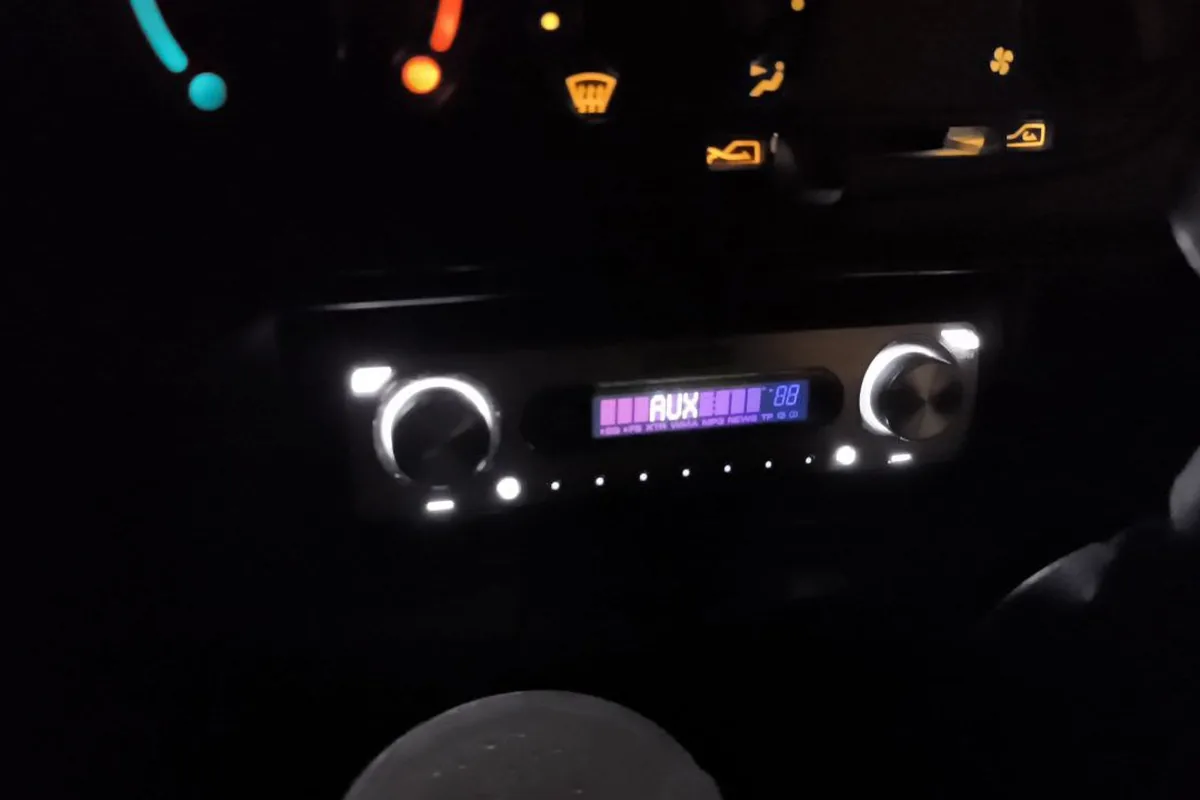

Штатное место: 1DIN внизу консоли
У Шевроле Нивы в центральной консоли одно место стандартного размера 1DIN, и оно стоит низко, у рычагов коробки и раздатки. Выше, в зоне центральных дефлекторов, места под магнитолу нет. На машинах разных лет и комплектаций штатно стояли разные устройства: владельцы вспоминают заводские однодиновые магнитолы JVC и машины люксовой версии со штатной магнитолой с экраном. Часть машин продавалась вовсе без магнитолы и динамиков.
Многим владельцам штатного места хватает. Самый дешёвый путь к навигатору и интернет-радио — оставить однодиновую магнитолу для звука, а телефон или планшет поставить на держатель.
У меня на второй машине 2DIN магнитола. Устарела за 5 лет. А менять её дорого. На Шниву хочу оставить штатную JVC и планшет использовать для всего интернетного, включая навигатор.
2DIN и андроид на 9 дюймов: какие есть варианты
Двухдиновую магнитолу в Шевроле Ниву «по-хорошему» поставить некуда: в консоли нет места высотой в два DIN. Поэтому владельцы выбирают один из четырёх путей.
| Способ | Что нужно | Минусы |
|---|---|---|
| Андроид 1DIN с выдвижным экраном | ставится в штатное гнездо | экран внизу, его может перекрывать рычаг |

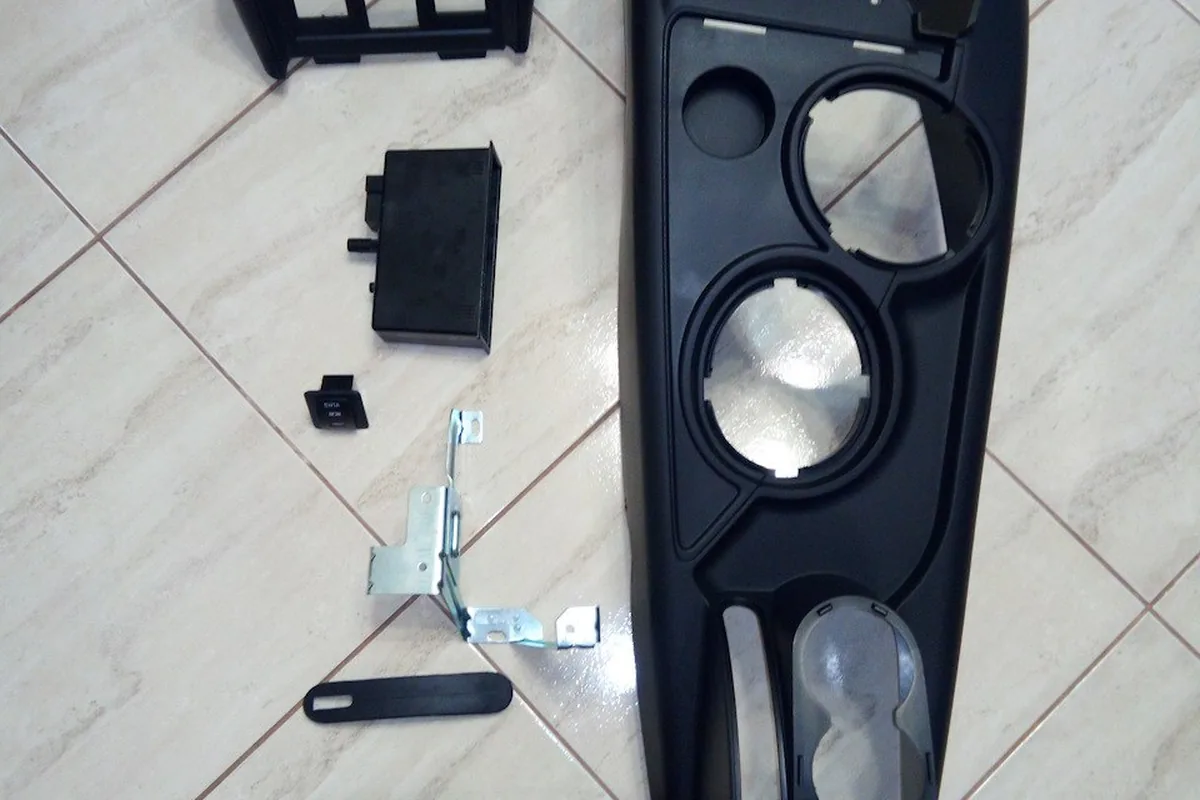

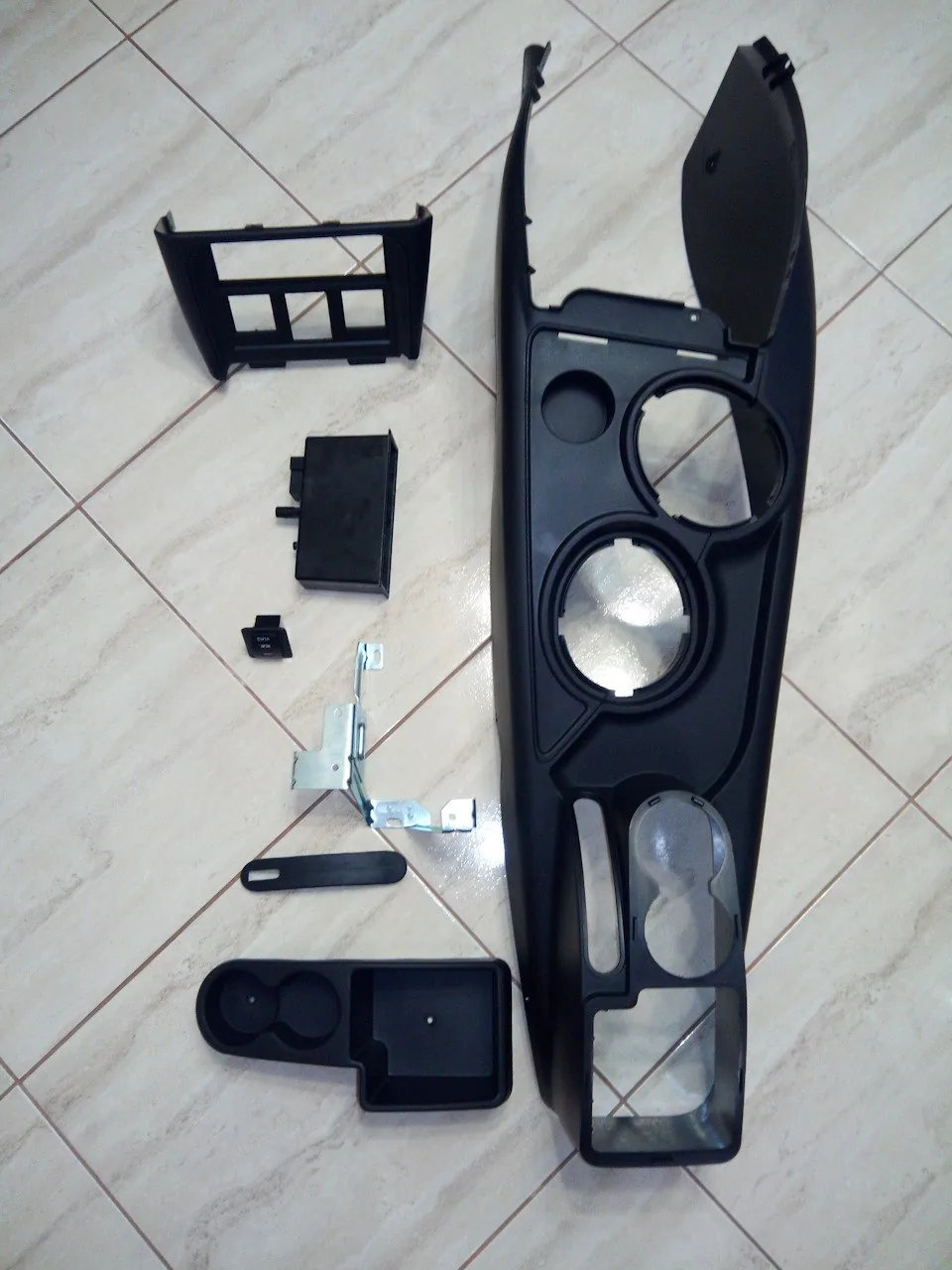

| Рамка переноса магнитолы наверх | рамка около 500 рублей (2024) | магнитола попадает в поток от воздуховода печки |
| Переходная рамка с 1DIN на 9 дюймов | рамка без резки панели | толстые стенки, экран утоплен |
| Рамка под 9 дюймов в торпеду | рамка под Шевроле Ниву, проводка, подрезка торпеды | торпеда режется необратимо |

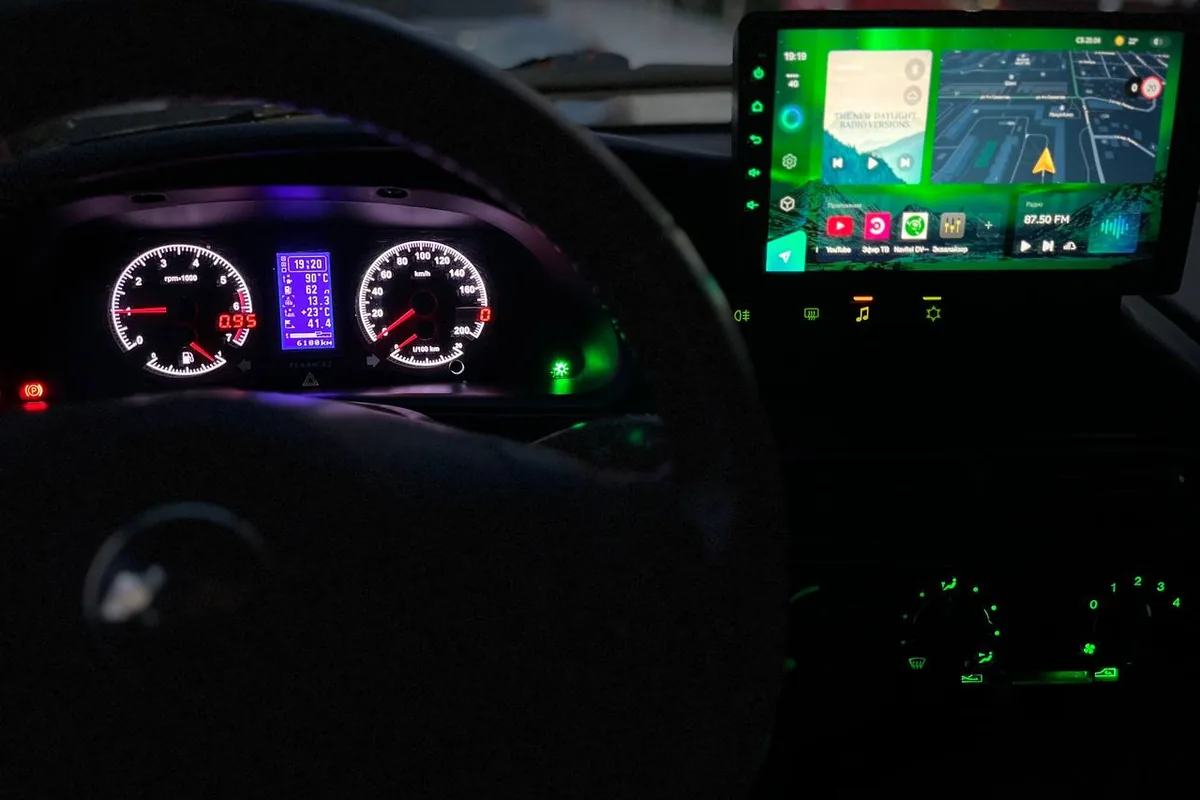

Самый распространённый вариант для андроида — рамка под 9-дюймовый экран. Такие рамки продаются сразу «для Шевроле Нивы 2002–2020 и Нивы Тревел», например модель RM-9-1230 или рамки Wide Media вместе с проводкой. Владельцы, которые их ставили, сходятся в одном: торпеду приходится пилить, а если она уже подрезана под другую рамку, новая встаёт без доработок. Один владелец в 2022 году ставил экран на 7 дюймов, а позже поменял его на 9 дюймов через переходную рамку с 7 на 9.
Делюсь результатом по установке андроида на 9 дюймов в переходной рамке. Да, быстродействие не как у смартфона, но все приложения, что нужны, работают отлично.
При переносе магнитолы наверх есть тонкость, о которой предупреждают опытные владельцы: в новом месте её обдувает воздух от печки, и усилитель перегревается.
Штатное место — внизу. Вверху — место центральных дефлекторов. Кстати, микросхема усилителя магнитолы через неплотность воздуховода греется гораздо ощутимее, чем в штатном месте, поэтому и магнитолы чаще выходят из строя, особенно у любителей послушать погромче.
Сколько стоит поставить андроид
Точная смета одного из владельцев на конец 2024 года выглядела так:
| Позиция | Цена, 2024 |
|---|---|
| Андроид-магнитола с сим-картой и входами для камер | 23 000 ₽ |
| Рамка | 1 500 ₽ |
| Переходная рамка с 7 на 9 дюймов | 1 500 ₽ |
| Переходные провода (16-контактный разъём) | 300 ₽ |
| Выносной микрофон для голосового управления | 400 ₽ |
Работу электрика в этой смете владелец не посчитал. Рамка под 9 дюймов на Авито в 2024 году продавалась за 4500 рублей. Андроиды попадаются с урезанной прошивкой, а у одного владельца дефектный сенсор оказался даже у дорогой модели, поэтому выбирать лучше по отзывам конкретной модели, а не по цене.
Подключение: почему магнитола сажает аккумулятор

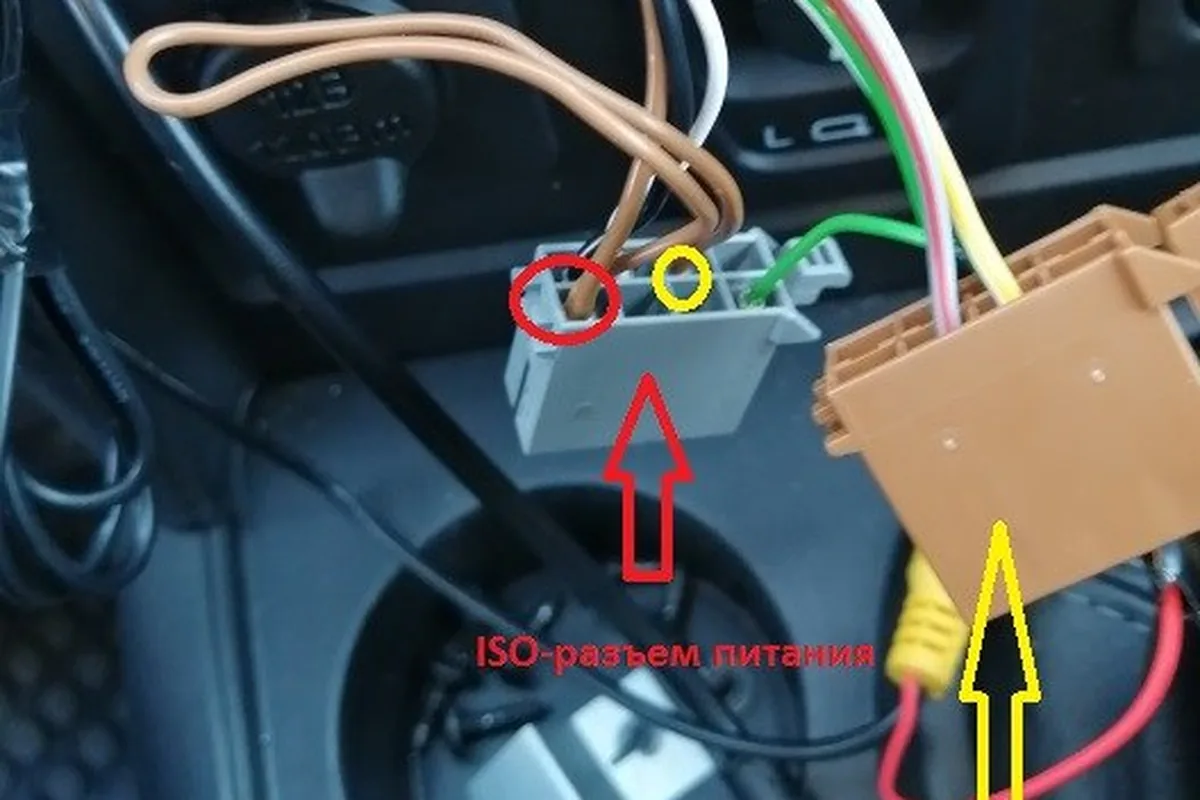

Самый частый вопрос после установки — магнитола не выключается вместе с зажиганием, и за ночь садится аккумулятор. Причина в разъёме: на машине к магнитоле подаются два плюса, постоянный для памяти и второй, и если оба сидят на постоянном питании, магнитола работает и без ключа.
Потому что на магнитолу идёт постоянный плюс на обе колодки. Исправить: кинуть плюс на одну колодку после зажигания.
Какой провод магнитолы отвечает за память, а какой за включение, смотрите в инструкции к конкретной магнитоле: владельцы сталкивались с тем, что цвета у разных производителей не совпадают. Со стороны машины проще всего проверить мультиметром, какой контакт остаётся под напряжением без ключа. Некоторые владельцы вместо переделки ставят отдельную кнопку, но про неё легко забыть. Если аккумулятор всё равно садится, замерьте ток утечки с магнитолой и без неё, об этом подробно в статье аккумулятор Шевроле Нивы.
Ещё два момента. Проводка к динамикам есть не везде: у владельца машины 2014 года разъём магнитолы был распаян полностью, в передних дверях разъёмы были приклеены, а в задние двери провода не проложены вовсе. И если на машине стояла штатная навигация, от неё остаётся разъём антенны GPS: к андроиду его подключают через переходник FAKRA на SMA.
Перед покупкой магнитолы для Шевроле Нивы снимите старую и посмотрите на разъём и провода в дверях. Если разъём стандартный ISO, берите магнитолу с ним же, переходник не нужен. Проверьте мультиметром три провода: постоянный плюс, плюс от зажигания и массу, и только после этого подключайте. Для андроида на 9 дюймов заранее решите, готовы ли вы резать торпеду: вернуть её в заводской вид потом не получится, а продавать машину с пропиленной панелью сложнее.

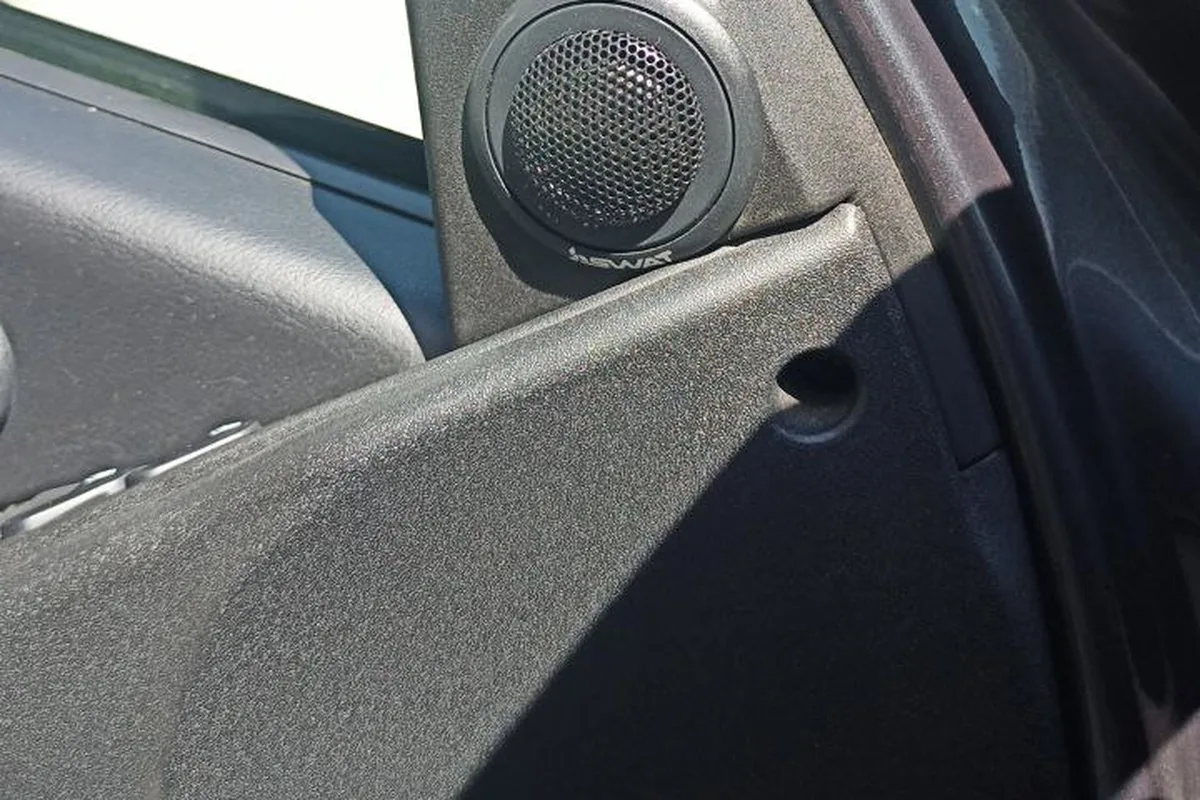

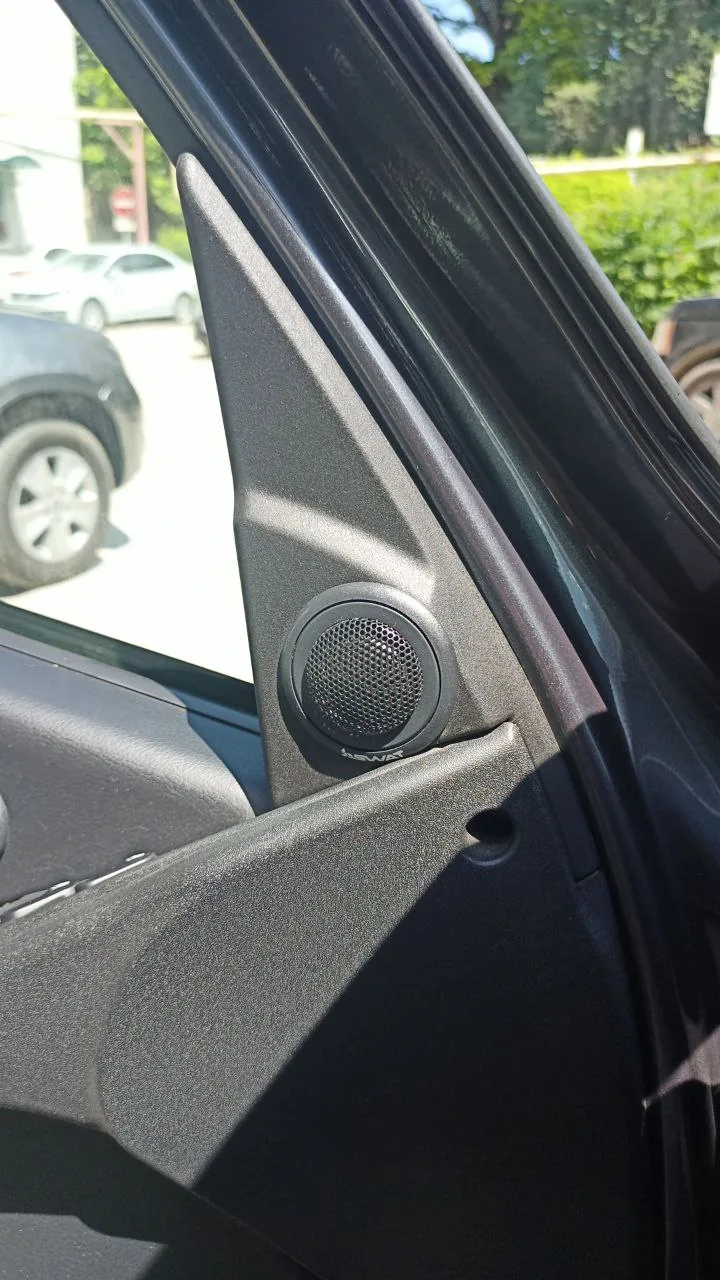

Динамики: 13 см штатно, 16 см на подиумах
Штатные места под динамики в дверях Шевроле Нивы рассчитаны на 13 см. На вопрос о размере владельцы отвечают одинаково, и в передних, и в задних дверях стоит 13. Динамик на 16 см в штатный карман просто так не входит: родные посадочные места сделаны под 130 мм. Варианты такие: подиумы под 16 см, которые встают вместо заводских накладок, или проставка с подпиливанием кармана. Среди покупных решений есть подиумы, которые садятся на штатное место без переделок.
| Место | Штатно | Что ставят |
|---|---|---|
| Передние двери | 13 см | 13 см напрямую или 16 см на подиумах |
| Задние двери | 13 см | 13 см; проводку на части машин тянут заново |
По ценам 2023 года пара 13-сантиметровых динамиков в передние двери стоила 1800–2300 рублей в зависимости от марки. Опытные владельцы советуют перед покупкой дорогих динамиков сначала сделать шумоизоляцию дверей: по их опыту, это даёт больше, чем замена динамиков в голой двери. Как это делают — в статье шумоизоляция Шевроле Нивы, а как снять обивку двери — в статье двери Шевроле Нивы.
Чем отличается от Тревела
Нива Тревел в дорогих версиях получила штатную мультимедиа с экраном и вертикальным выходом из торпеды, и владельцы Тревела чаще спрашивают, как поставить андроид в эту штатную рамку. У Шевроле Нивы магнитола почти всегда своя, место одно, 1DIN внизу консоли, и всё интересное начинается с решения, резать ли панель. Рамки под 9 дюймов часто продаются общими для обеих машин. Про Тревел — в статье магнитола Нивы Тревел.
Коротко о главном
В Шевроле Ниву без переделок встаёт только однодиновая магнитола, внизу консоли. Большой экран возможен, но через рамку и почти всегда с подрезкой торпеды; смета на андроид с рамками и проводами в 2024 году выходила около 27 тысяч рублей без работы.
После установки проверьте питание: один из плюсов магнитолы должен идти через замок зажигания, иначе она будет разряжать аккумулятор. Динамики в дверях 13 см, для 16 см нужны подиумы, а шумоизоляция дверей даёт прибавку звука дешевле, чем новые колонки.
