Ступичные подшипники Шевроле Нивы: как отрегулировать по руководству, гул и люфт, ресурс и переход на нерегулируемые ступицы

← Chevrolet Niva рестайлинг (03.2009 — 07.2020)

Короткий ответ. Передние ступицы Шевроле Нивы стоят на регулируемых конических подшипниках, и их ресурс во многом зависит от регулировки. По руководству осевой зазор проверяют индикатором: допустимо 0,01–0,15 мм, после регулировки должно быть 0,01–0,07 мм. Порядок: новая гайка на 20 Н·м с проворотом ступицы, ослабить, затянуть на 7 Н·м, отвернуть на 20–25° до метки и застопорить. Гайка одноразовая. Многие владельцы уходят на ступичные узлы с нерегулируемым двухрядным подшипником «от Ивеко» — отзывы о них расходятся.

Как устроена передняя ступица

В передней ступице Шевроле Нивы — два конических роликовых подшипника, которые затягиваются регулировочной гайкой на хвостовике наружного ШРУСа. Смазка по руководству — Литол-24. Такая конструкция требует регулировки: при слишком большом зазоре подшипник разбивается и гудит, при нулевом или с натягом — перегревается и умирает за несколько тысяч километров.

Маслоотражатель в стакане ступицы оказался больше подшипника.

На классической Ниве с октября 2016 года перешли на нерегулируемые подшипники (кулак, наружный ШРУС, ступица и тормозной диск там свои и с ранними не взаимозаменяемы). На Шевроле Ниве до конца выпуска стояли регулируемые — об этом и речь.

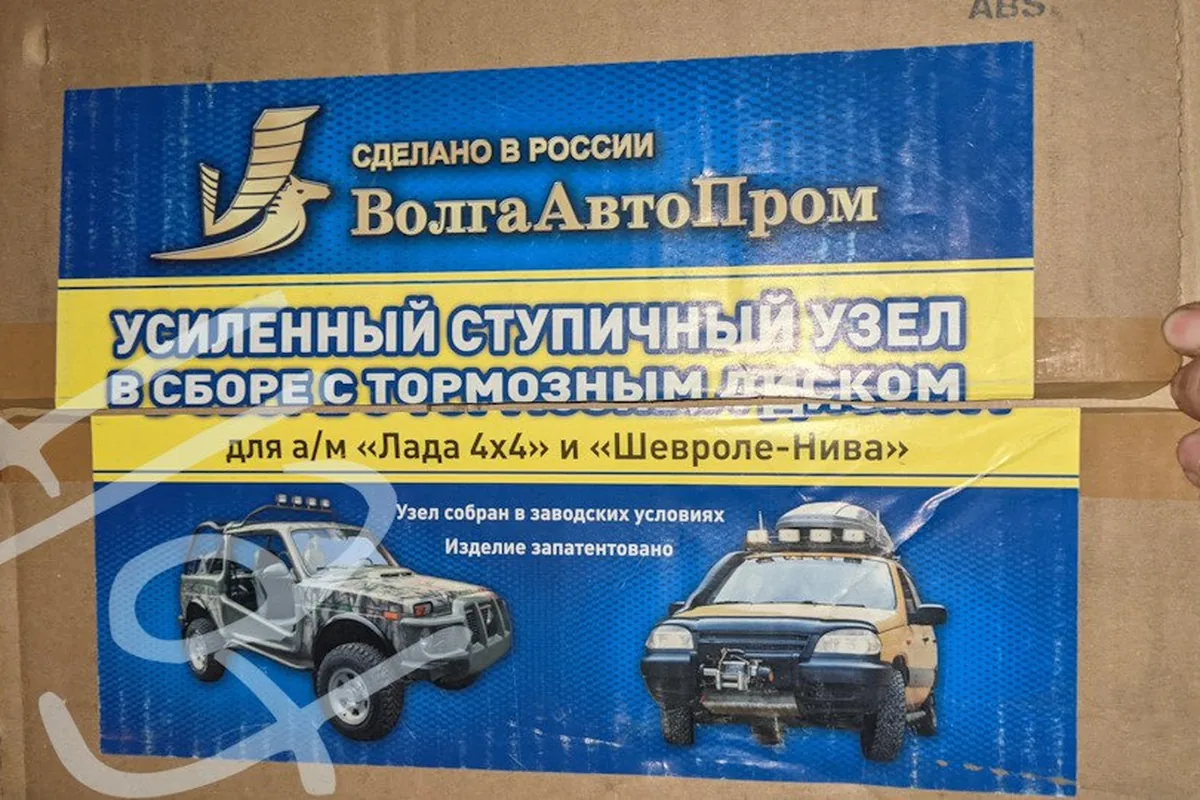

Усиленный ступичный узел ВолгаАвтоПром — переход на нерегулируемый подшипник.

Регулировка по руководству

Процедура из руководства по ремонту GM-АВТОВАЗ, раздел «Передняя подвеска»:

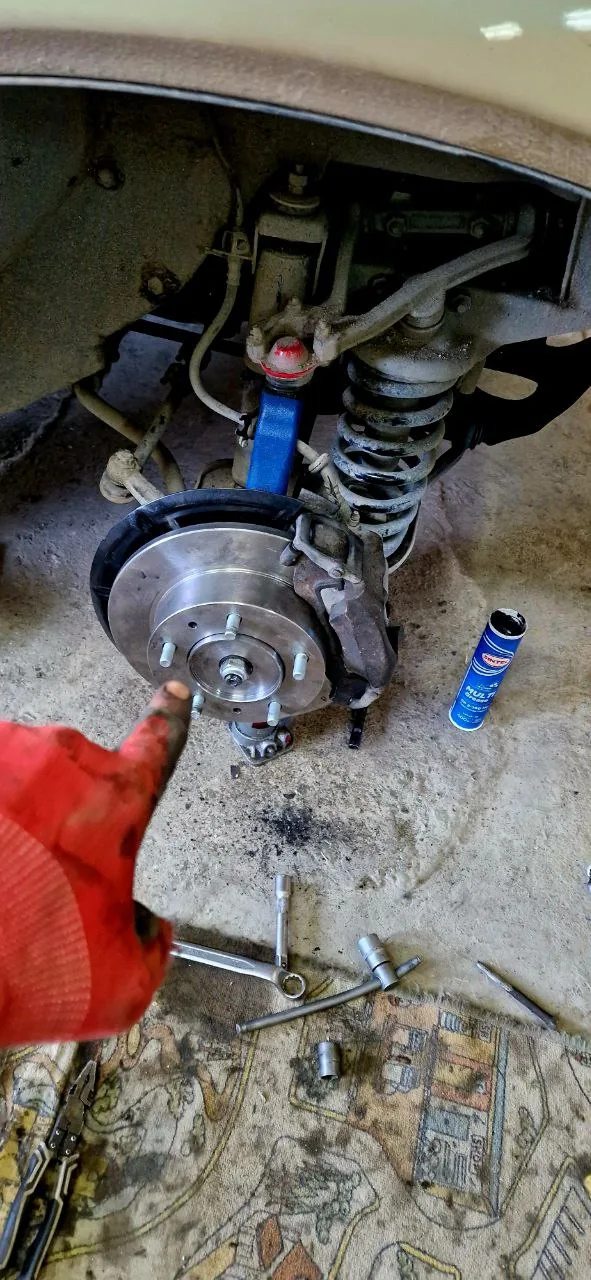

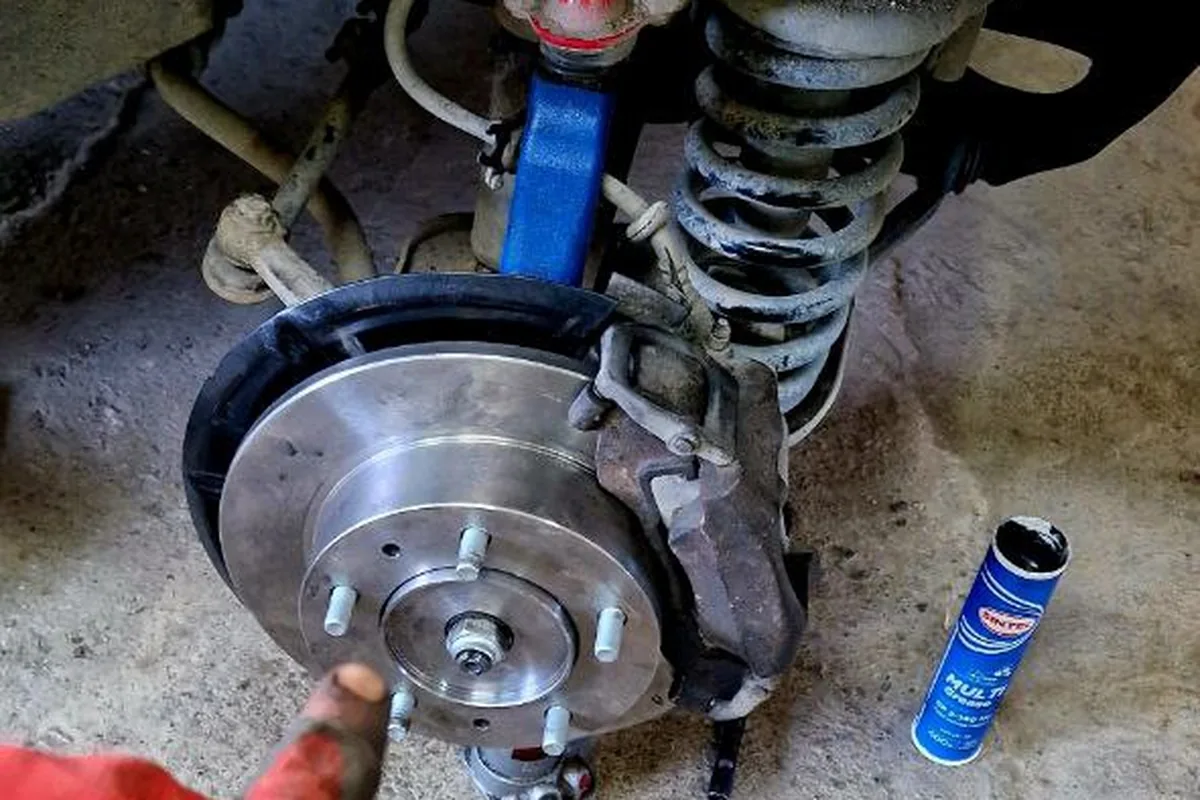

Ступица после установки нового узла, диск и суппорт на месте.

1. Вывесить колесо, снять колпак ступицы и колесо. Закрепить на ступице индикатор (в руководстве — приспособление 67.7834-9540 с индикатором ИЧ-10) и, поворачивая ступицу и двигая её в осевом направлении, замерить зазор. От 0,01 до 0,15 мм — регулировка не нужна.
2. Если зазор меньше 0,01 или больше 0,15 мм — отвернуть гайку (старая выбраковывается).
3. Завернуть новую регулировочную гайку моментом 20 Н·м, поворачивая ступицу в обе стороны, чтобы ролики сели на место.
4. Ослабить гайку и снова затянуть моментом 7 Н·м.
5. Сделать метку на шайбе и отвернуть гайку на 20–25°, чтобы её кромка совпала с меткой.
6. Проверить зазор: после регулировки 0,01–0,07 мм. Застопорить гайку, вдавив её шейку в пазы хвостовика.

Затем ставят суппорт (болты 30–35 Н·м), колесо и затягивают колёсные гайки на опущенной машине моментом 85–95 Н·м.

Мнение слесаря

Самая частая ошибка с регулируемыми ступицами — тянуть гайку «до упора, чтобы не люфтило». На Шевроле Ниве перетянутый подшипник через пару тысяч километров гудит и греется, и владелец покупает новый, который ждёт та же судьба. Без индикатора проверяют так: после регулировки прокатиться 10–15 км и потрогать ступицу — тёплая нормально, горячая, за которую не удержать руку, — перетянута. И не используйте старую гайку: её шейка уже продавлена в паз и второй раз не застопорится.

Как понять, что гудит ступица

Гул ступичного подшипника на Шевроле Ниве легко спутать с гулом раздатки, моста или зимней резины. Владелец, проездивший три года, пишет, что научился отличать шум раздатки от шума ступичного подшипника и хвостовика только со временем. Признаки ступицы:

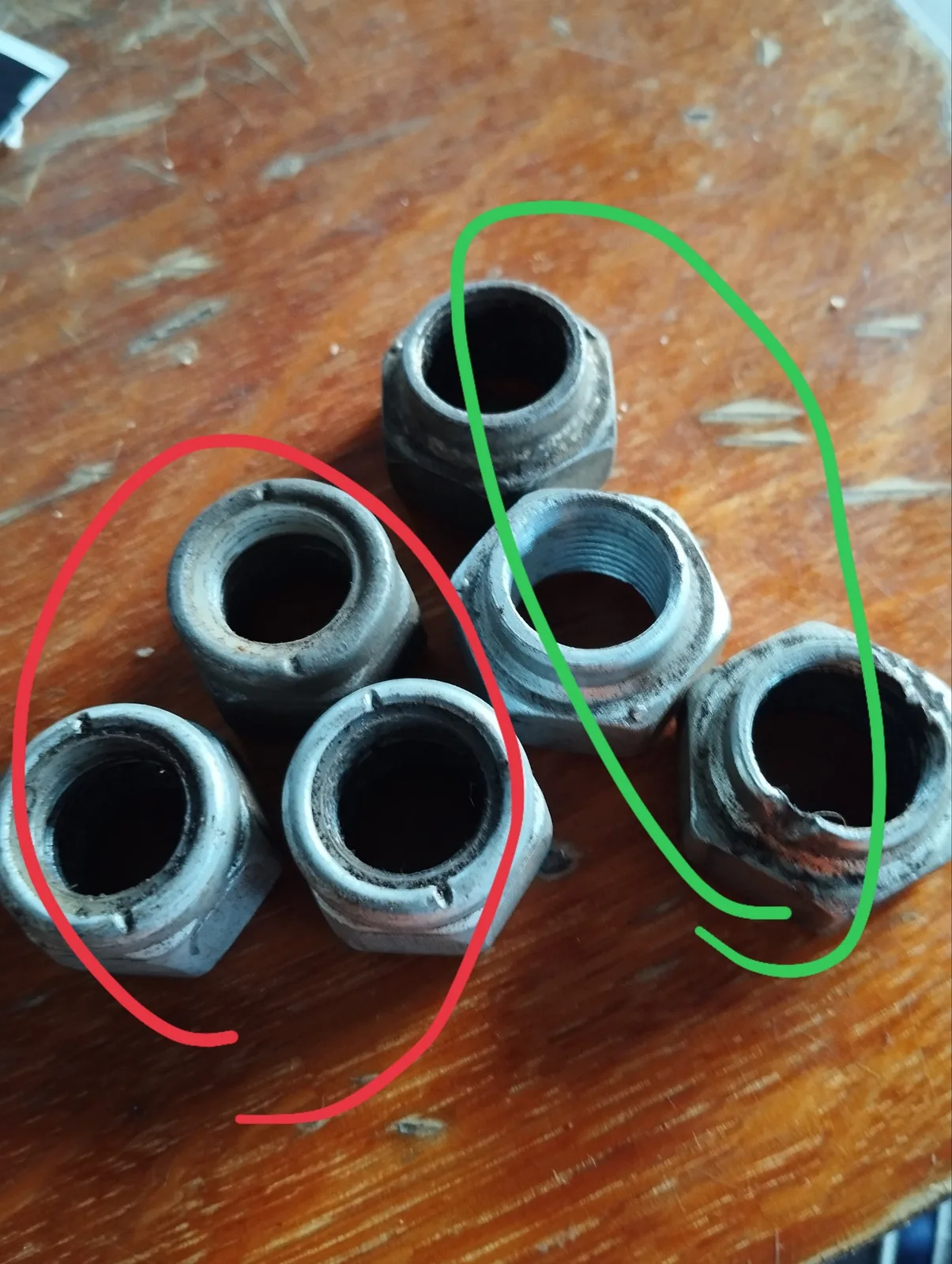

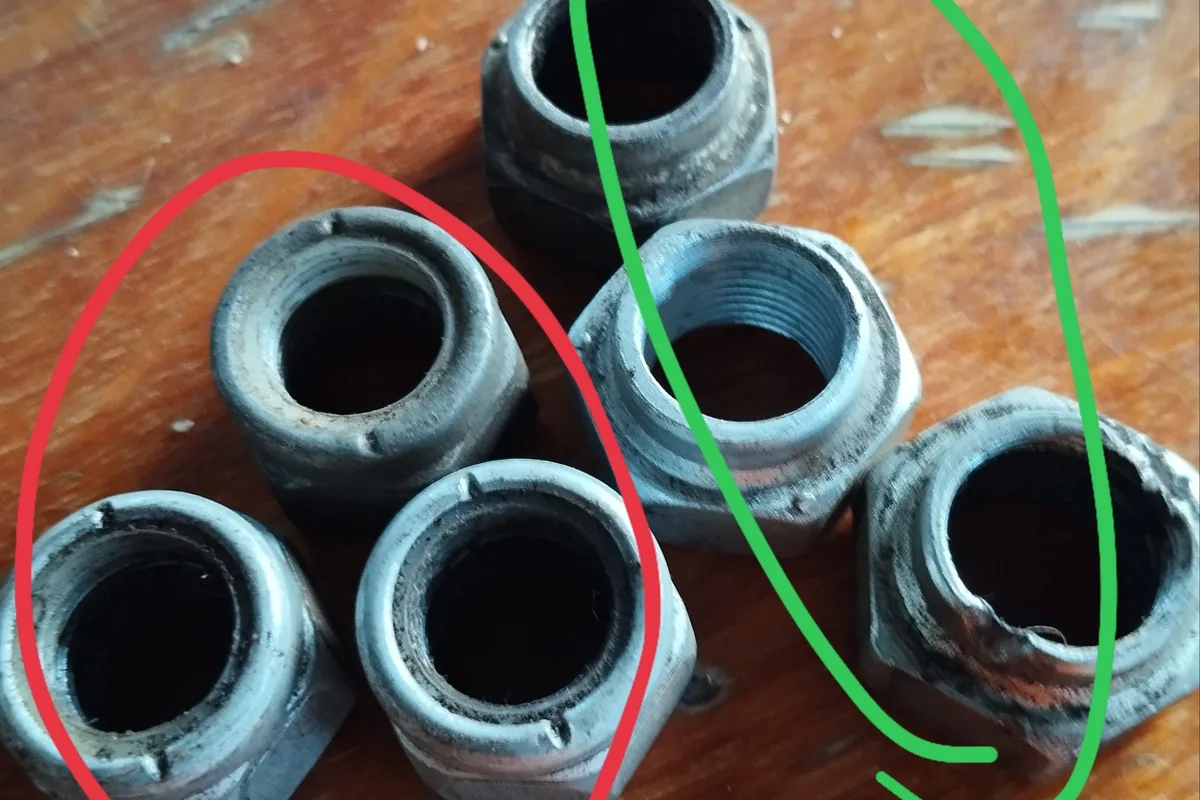

Красным обведены самоконтрящиеся гайки для фланцев, зелёным — ступичные, которые контрят.

• гул растёт со скоростью и меняется в повороте — нагружается одна сторона;
• на вывешенном колесе есть люфт при покачивании сверху-снизу или шорох при вращении;
• после поездки ступица одной стороны горячее другой.

Если гул появился сразу после переобувки — сначала проверьте шины: у владельца, поставившего нешипованную Каму-515, гул на 80 км/ч начался именно с резины. Про раздатку и мосты — раздатка и мосты.

Сколько ходят подшипники

Ресурс в отчётах владельцев разбросан так же, как качество регулировки и запчастей. Один владелец пишет, что стандартный комплект за 800 рублей ходит около 25 000 км; другой — что его левый ступичный прошёл 125 тысяч. Разница — в регулировке, в качестве подшипника и в том, сколько машина месит воду и грязь.

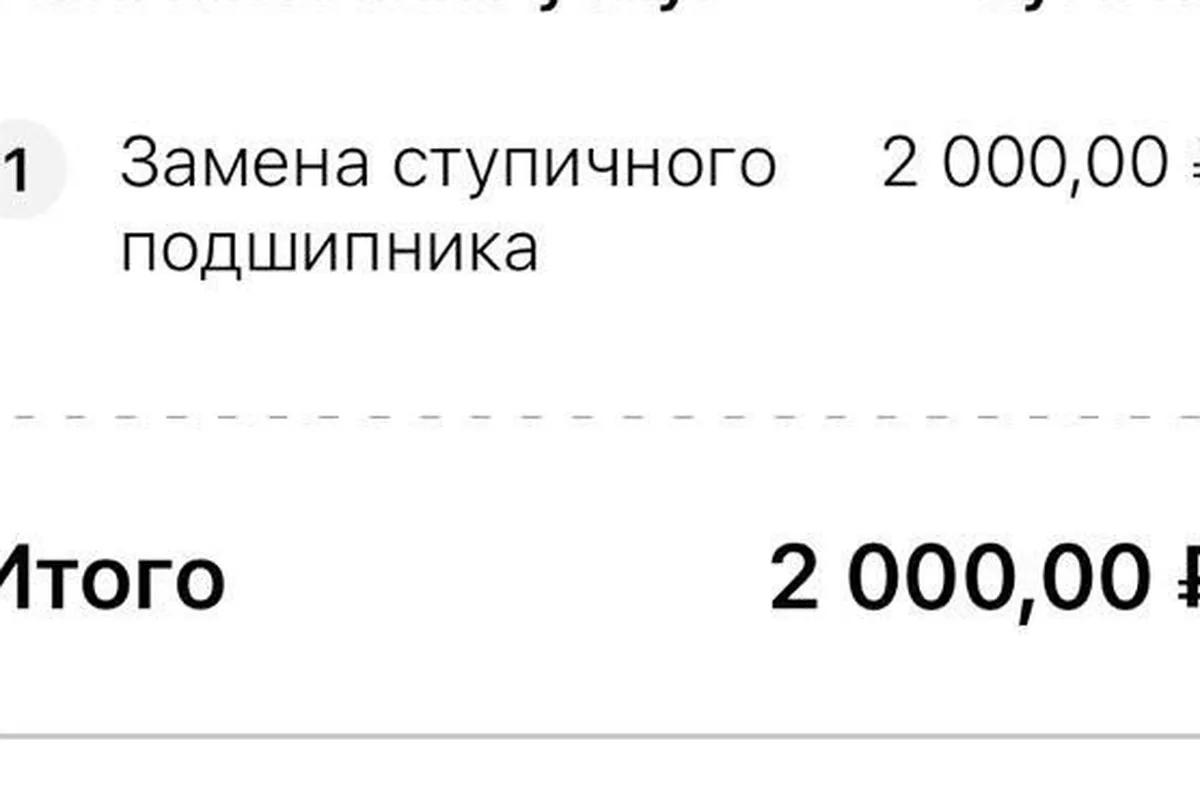

Замена одного ступичного подшипника в сервисе обошлась в 2000 рублей.

У меня левый ступичный уже 125 тысяч прошёл, заговорённый какой-то.

После бродов подшипники стоит проверять особенно внимательно: вода вымывает смазку, и конические подшипники начинают гудеть через несколько сотен километров.

Переход на нерегулируемые ступицы

Самая популярная доработка — ступичные узлы с двухрядным подшипником, который владельцы называют «Ивеко»: либо готовые узлы (например, от ВолгаАвтоПрома, в том числе с внешним креплением тормозного диска), либо расточка штатных кулаков под такой подшипник. Отзывы расходятся:

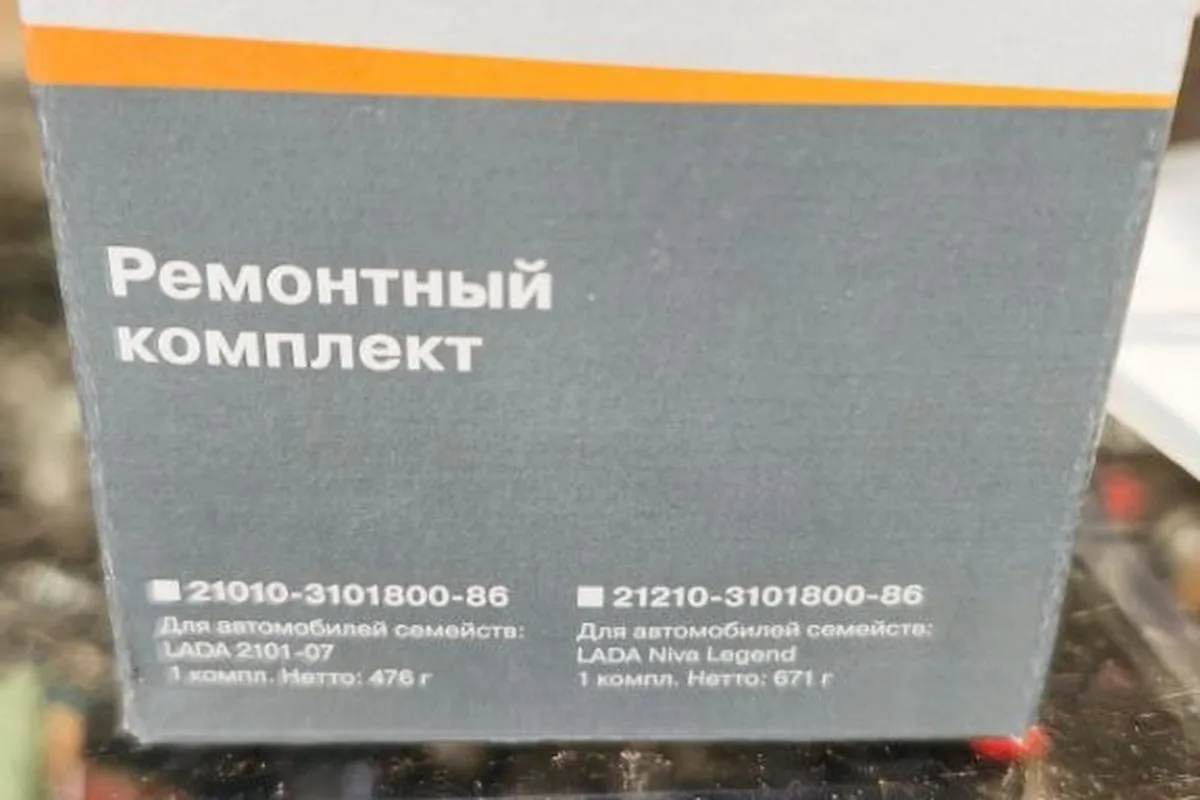

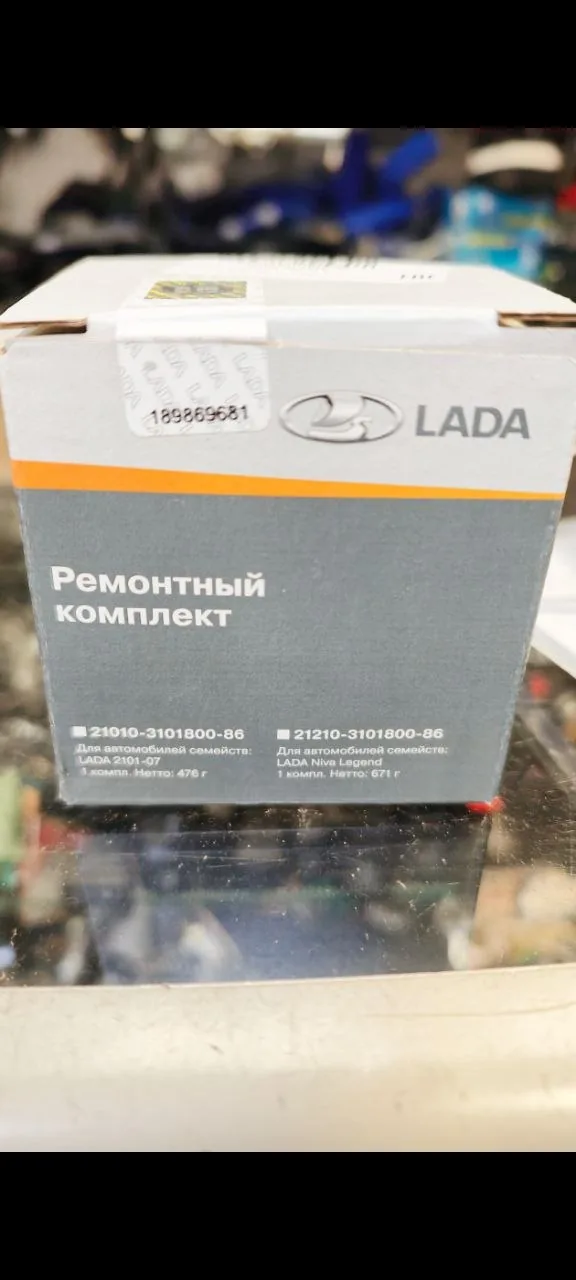

В коробке ремкомплекта была сорвана пломба и не сходился вес — такие коробки лучше проверять.

Как оказалось, на моём шевике умерли ступичные, при вскрытии оказалось, что стоят подшипники Ивеко с расточенными кулаками. Пошёл взял такой комплект на одну сторону, запрессовал — и месяца не проездил, скрипит. Опять разбирать. Может, ну его, и на стандарт перейти? Да, подтягивать нужно, но этого добра в каждой деревне куча.

Если переходить — берите узлы в сборе, а не растачивайте родные кулаки, и проверьте количество шлицов: у владельца при замене кулаков слева оказались граната и ступица на 24 шлица, а справа — на 22. На ранних Шевроле Нивах передние ступицы были на 22 шлица.

Чем отличается от Тревела

Ступицы Нивы Тревел — тоже регулируемые конические, и жалобы владельцев похожи: гул, люфт, подтяжки. Разбор Тревела — ступичные подшипники Нивы Тревел.

Коротко о главном

Передние ступичные подшипники Шевроле Нивы регулируемые, и регулировка решает их судьбу: по руководству 20 Н·м, ослабить, 7 Н·м, отвернуть на 20–25°, зазор 0,01–0,07 мм, гайка новая. Перетяжка «чтобы не люфтило» убивает подшипник за пару тысяч километров.

Переход на нерегулируемые узлы с двухрядным подшипником избавляет от регулировок, но отзывы о качестве таких узлов расходятся. Если решились — берите готовые узлы в сборе и проверяйте шлицы с обеих сторон.
