Предохранители Haval H6: где блоки, схема, и что делать, если предохранитель горит снова и снова
← Haval H6 III (Китай) (07.2020 — н.в.)
Предохранители — первое, куда лезут при любом отказе электрики, и на Haval H6 это оправданно: большинство «сложных» неисправностей оказывается копеечным предохранителем или реле. Ниже — где искать блоки, как читать схему и, главное, что делать, если один и тот же предохранитель сгорает раз за разом.
Короткий ответ

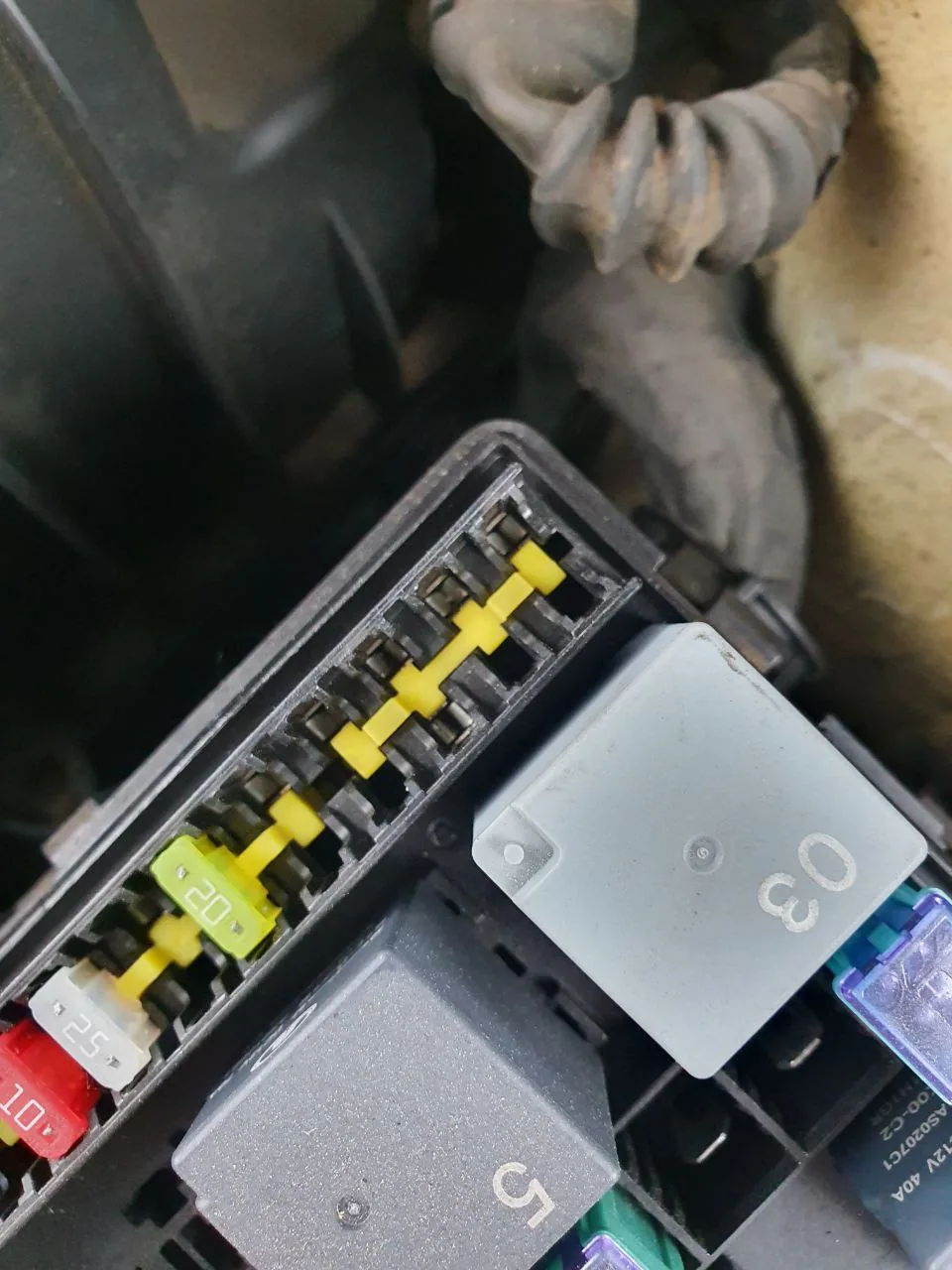

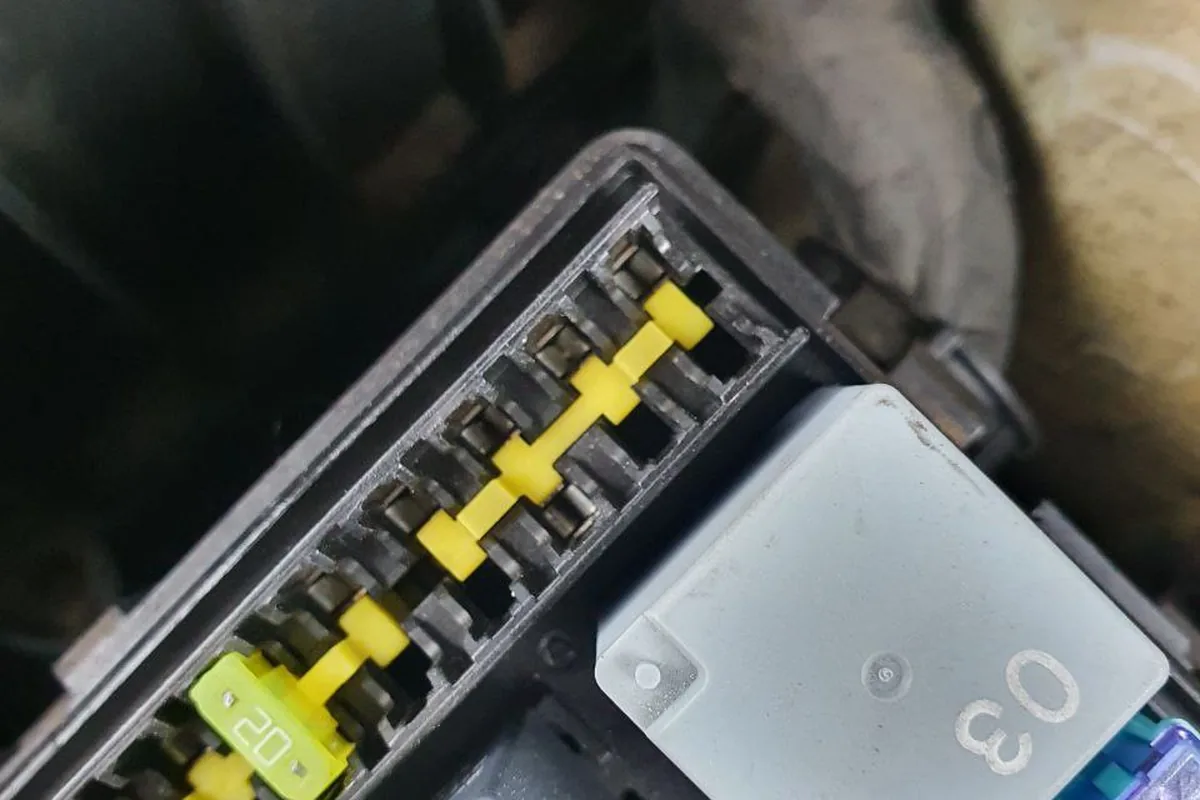

- Блоков два: подкапотный (силовые цепи) и салонный, слева под панелью со стороны водителя.
- Схема с таблицей цепей есть в руководстве и наклеена на крышке блока.
- Повторно горящий предохранитель — не повод ставить номинал выше, а признак короткого замыкания или умирающего потребителя.
- Щелчок реле каждые несколько секунд — типичный признак перегруженной или заклинившей цепи.
- Инвертор 220 В ставится штатно: артикул розетки 3784100XKZ16A.
Как читать схему

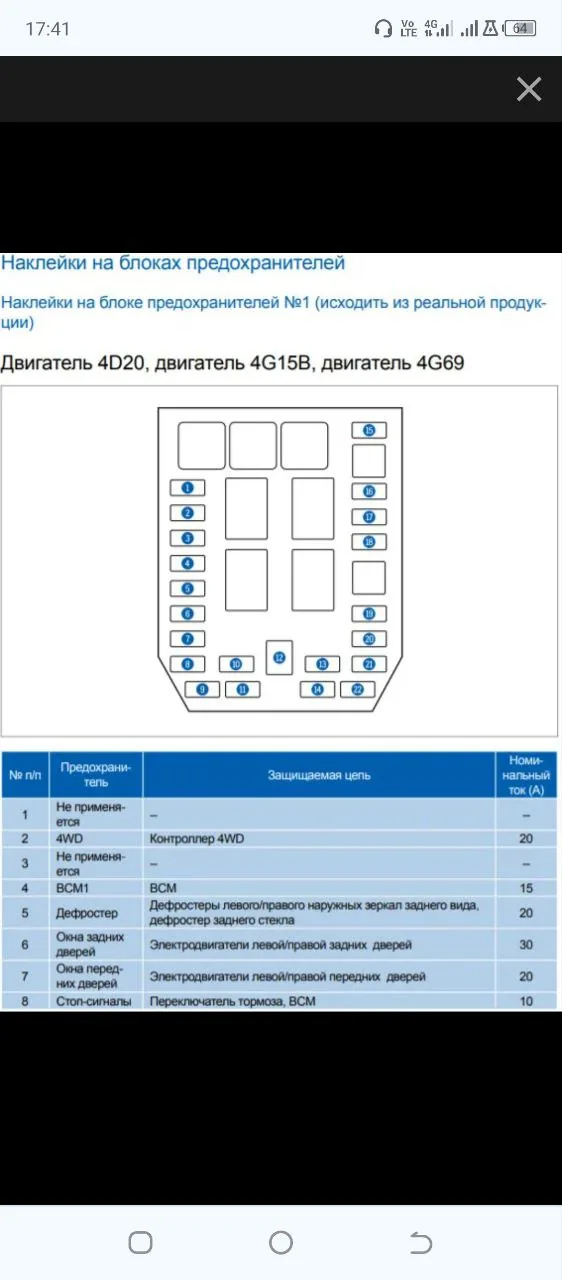

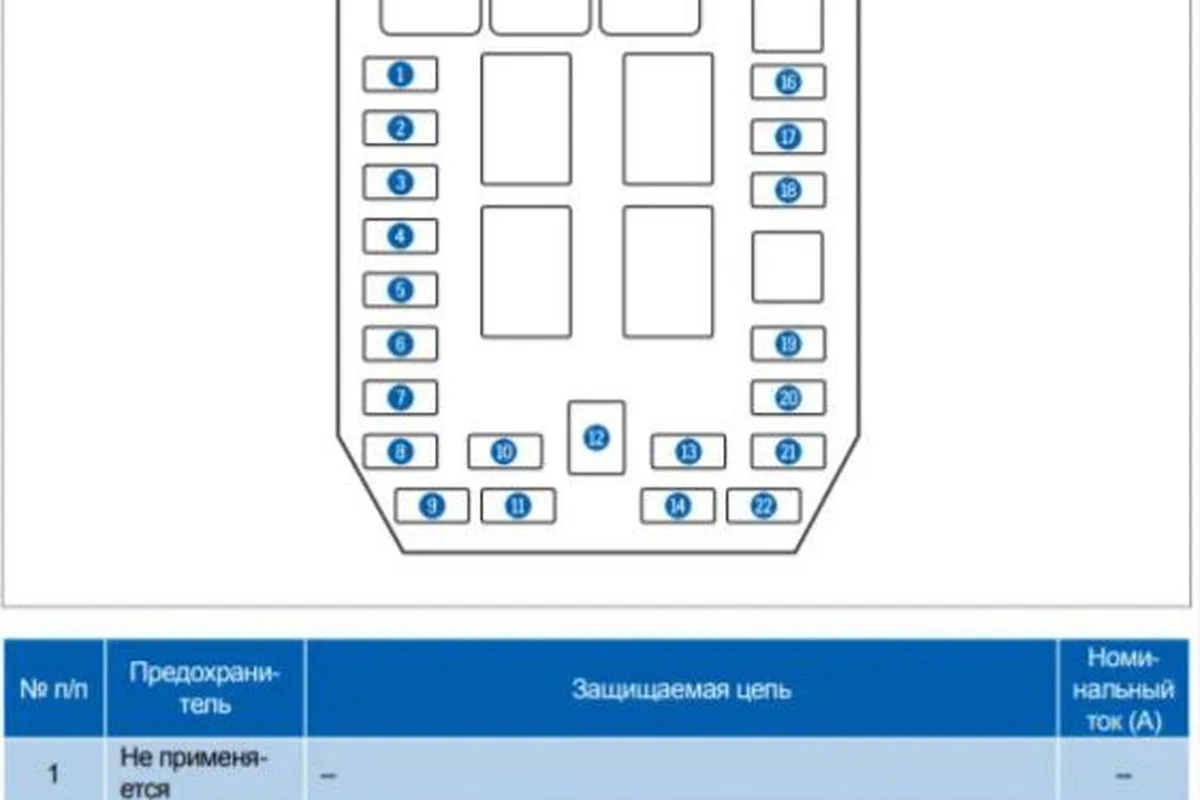

Схема блока с нумерацией и таблицей «номер — защищаемая цепь — номинальный ток» есть и в руководстве, и обычно на внутренней стороне крышки. Порядок работы простой:
- Найти в таблице строку с нужной цепью — свет, прикуриватель, стеклоподъёмники.
- По номеру найти позицию на схеме, по схеме — гнездо в блоке.
- Вынуть предохранитель пинцетом (он обычно лежит в самом блоке) и посмотреть на просвет.
- Заменить на такой же номинал — цифра написана на корпусе.

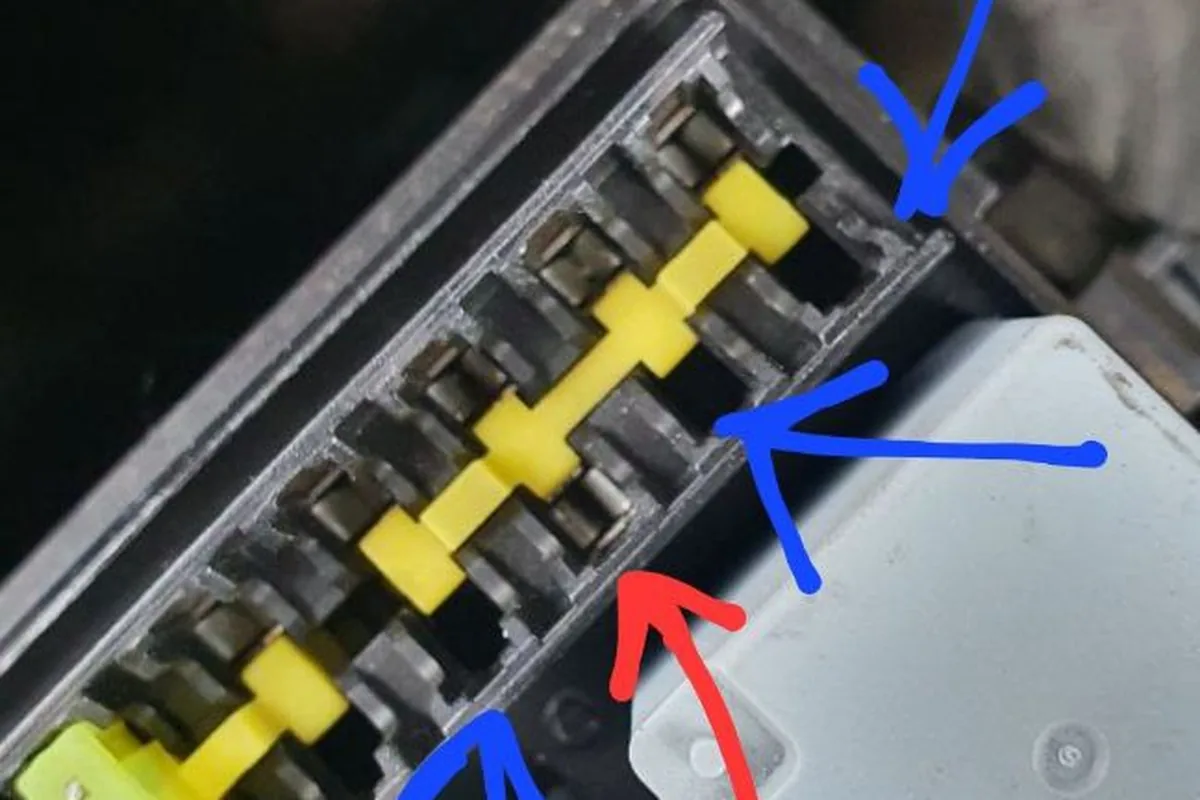

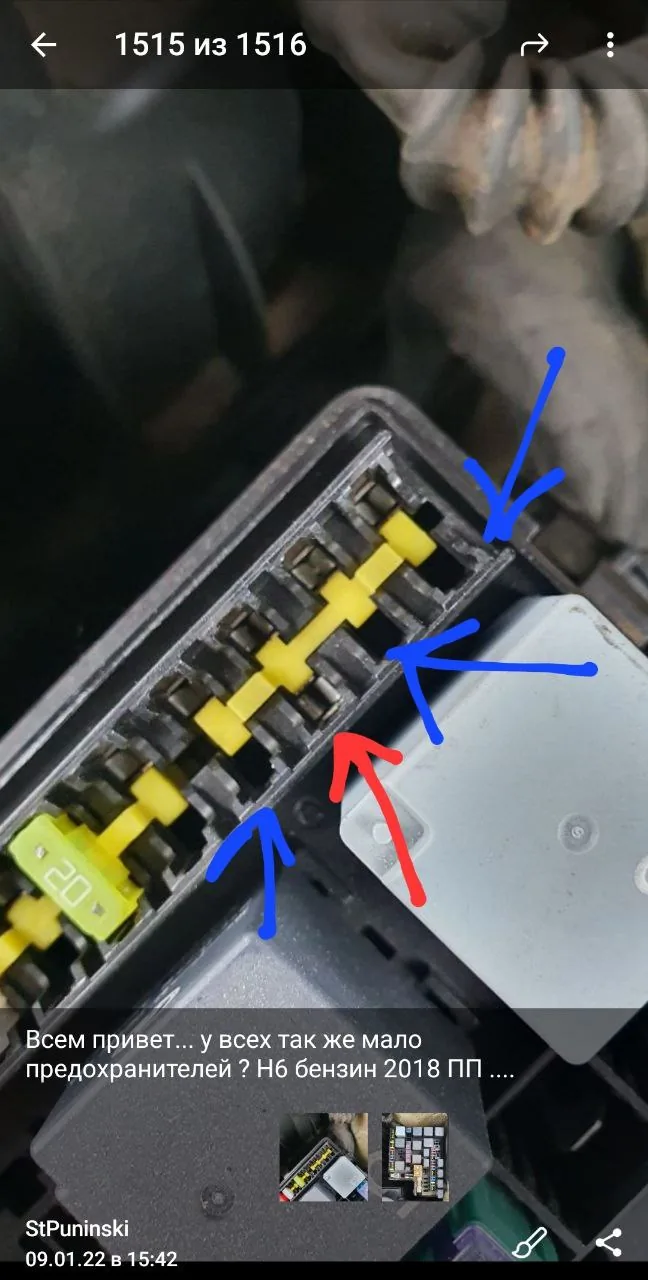

Позиции, помеченные в таблице как «не применяется», — резервные гнёзда; в них ничего ставить не нужно.
Горит третий предохранитель подряд
Случай, который показывает, как надо и как не надо:
Может у кого было? Начали гореть предохранители на клаксоне, уже третий поставил. На ютубе видел видюшку, советует менять клаксон. Хавал Н6, 2017 г.в., 40000 пробег
Совет из видео здесь верный, и вот почему. Предохранитель не «перегорает от старости» — он делает ровно то, для чего стоит: размыкает цепь, в которой ток превысил норму. Если это повторяется, вариантов три:
| Причина | Как проверить |
|---|---|
| Потребитель начал брать больше тока (клаксон, моторчик, лампа) | отключить потребитель и поставить новый предохранитель: не горит — виноват он |
| Замыкание в проводке | прозвонить цепь на массу при отключённом потребителе |
| Влага в разъёме | осмотреть и просушить контакты |
Чего делать нельзя категорически — ставить предохранитель большего номинала. Он перестанет гореть, и вместо копеечной детали начнёт греться и плавиться проводка, а это уже пожар.
Щёлкает реле
Симптом, который путают с отказом самого устройства:
не работают дворники. Чуть дёрнутся, проедут сантиметров 5 и отключаются. Через 10 секунд слышен щелчок реле
Здесь описан классический цикл защиты: мотор пытается работать, ток превышает порог, реле или встроенная защита размыкает цепь, через паузу пробует снова. Причины в порядке вероятности:
- Примёрзшие или закисшие щётки — механика не даёт мотору провернуться. Зимой это причина номер один.
- Закисшая трапеция стеклоочистителя.
- Умирающий моторчик — берёт повышенный ток.
- Реле — проверяется заменой на однотипное из соседнего гнезда.
Порядок диагностики от бесплатного: попробовать провернуть щётки рукой при выключенном зажигании. Если идут туго — дело в механике, а не в электрике. Про примерзание и профилактику — в статьях о стёклах и зимней эксплуатации.
Полное пропадание электрики
Самый пугающий симптом, и он тоже про контакт, а не про сложную электронику:
Haval H6 2017 года, проблема: пропал свет, не работают стеклоподъёмники, аварийка. Снимаю клемму с аккумулятора — на мгновение включается и пропадает. Стою на трассе
Оживление на мгновение при манипуляциях с клеммой — прямое указание на плохой контакт. Проверяют по порядку: клеммы аккумулятора, силовой предохранитель в подкапотном блоке, точку массы на кузове. Разбирать блоки управления при таком симптоме не нужно. Про аккумулятор — в отдельной статье.
Розетки и питание допоборудования
Для тех, кто ставит регистратор, компрессор или инвертор:
| Что | Артикул / особенность |
|---|---|
| Инверторная розетка 12 В → 220 В | 3784100XKZ16A, общая с H9, Tank 300 и пикапом марки |
| USB-разъёмы в салоне | штатные, мощности хватает на зарядку телефона |
| Прикуриватель | основная точка подключения компрессора |
Важное правило при подключении допоборудования: брать питание нужно от свободного гнезда предохранителей через отдельный предохранитель, а не врезаться в существующую цепь. Иначе при отказе допоборудования вместе с ним отключится штатная функция — и искать причину придётся долго.
Регистратор чаще всего подключают к плафону освещения — там есть постоянное и коммутируемое питание, и провод прячется под обшивкой без следов.
Коротко о главном
На Haval H6 два блока предохранителей — подкапотный для силовых цепей и салонный слева под панелью, оба со схемой и таблицей защищаемых цепей. Этого достаточно, чтобы самостоятельно закрывать большую часть отказов электрики.
Два правила стоят всей статьи. Повторно горящий предохранитель — это не расходник, а сообщение о неисправности, и ставить вместо него номинал побольше опасно. И полное пропадание электрики с оживлением при шевелении клеммы — это контакт, а не электроника: проверяют клеммы, силовой предохранитель и массу кузова, в таком порядке.
