Рулевая рейка Haval Jolion: стук, увод, развал-схождение

← Haval Jolion (04.2020 — 08.2024)

По рулевому управлению Jolion у клуба две устойчивые темы: стук в районе нулевого положения руля и увод в сторону, который не лечится развалом. Обе разбираем по документам — заводские допуски на углы установки колёс здесь всё расставляют по местам.

Что стоит на машине

Электроусилитель рулевого управления, регулировка руля только по высоте — вылета нет ни в одной комплектации. Это самая частая эргономическая претензия клуба, и решения у неё нет: механической регулировки в конструкции просто не предусмотрено.

Рулевые тяги по документации меняются в сборе с рейкой — отдельно они не поставляются, и это ключевой факт для оценки стоимости ремонта.

Стук в околонулевом положении

Классический сценарий: на месте или на малой скорости при повороте руля на 10–15 градусов от нуля слышен щелчок или стук в районе ног водителя.

Взял с салона в 23 году. На пробеге 42 тысячи начал стучать руль, когда стоишь и крутишь около нулевого положения. Дилер неделю искал проблему, в итоге приговорил к замене рулевую рейку, но пришлось ждать новую с завода. На машине с данной проблемой съездил в отпуск на 3000 км в одну сторону.

При повороте руля градусов на 10–15 появился небольшой стук со стороны водителя, при езде стук при повороте руля пропадает. Иногда на небольшой скорости при проезде лежачих так же проскальзывает стук со стороны водителя в ногах. Уже облазил всё: шаровая в норме, тяга в норме, наконечник рулевой…

Разбор. Характерные признаки именно рейки, а не подвески:

• стук проявляется на месте при покачивании руля около нуля;
• пропадает при движении и при повороте на больший угол;
• при проверке шаровых, тяг и наконечников люфта не находят;
• может сопровождаться «закусыванием» руля в нулевом положении на скорости.

Был в стороннем сервисе. Написали в результатах люфт рулевой рейки, показали на видео стук при толкании в рулевые тяги. Я стук не слышу за рулём. Но я чувствую закусывание рейки в нулевом положении, когда по трассе езжу 100+.

Важно про гарантию: стук рейки — не износ и не расходник, а дефект узла, и он попадает под общую гарантию 3 года или 150 000 км. Приходить надо с зафиксированным обращением; разбор процедуры — в статье про гарантийный отказ.

Цена вопроса, если гарантия закончилась:

Меняют мне рулевую рейку из-за того, что у меня умерла рулевая тяга, а она меняется в сборе с рейкой. Цена рейки у дилера 68 тысяч рублей.

68 тысяч за узел плюс работа и обязательный сход-развал после замены — это одна из самых дорогих внеплановых позиций по машине.

Увод в сторону при исправном развале

Вторая устойчивая тема: машина уходит с прямой, развал-схождение делают, погрешности устраняют, а увод остаётся.

Тянет влево на ровной дороге. Метрах на 20–30 ощутимо уходит влево. Сделали развал-схождение, были погрешности, устранили. Однако ситуация практически не изменилась, то есть уходит влево. В чём проблема?

Порядок проверки, который снимает большинство таких случаев:

1. Давление в шинах — разница в 0,3 атм между бортами уже даёт заметный увод. Мерить на холодную и по наклейке;
2. перестановка колёс крест-накрест. Если увод сменил сторону или пропал — виноваты шины, а не геометрия. Конусность шины — самая частая причина «неубиваемого» увода;

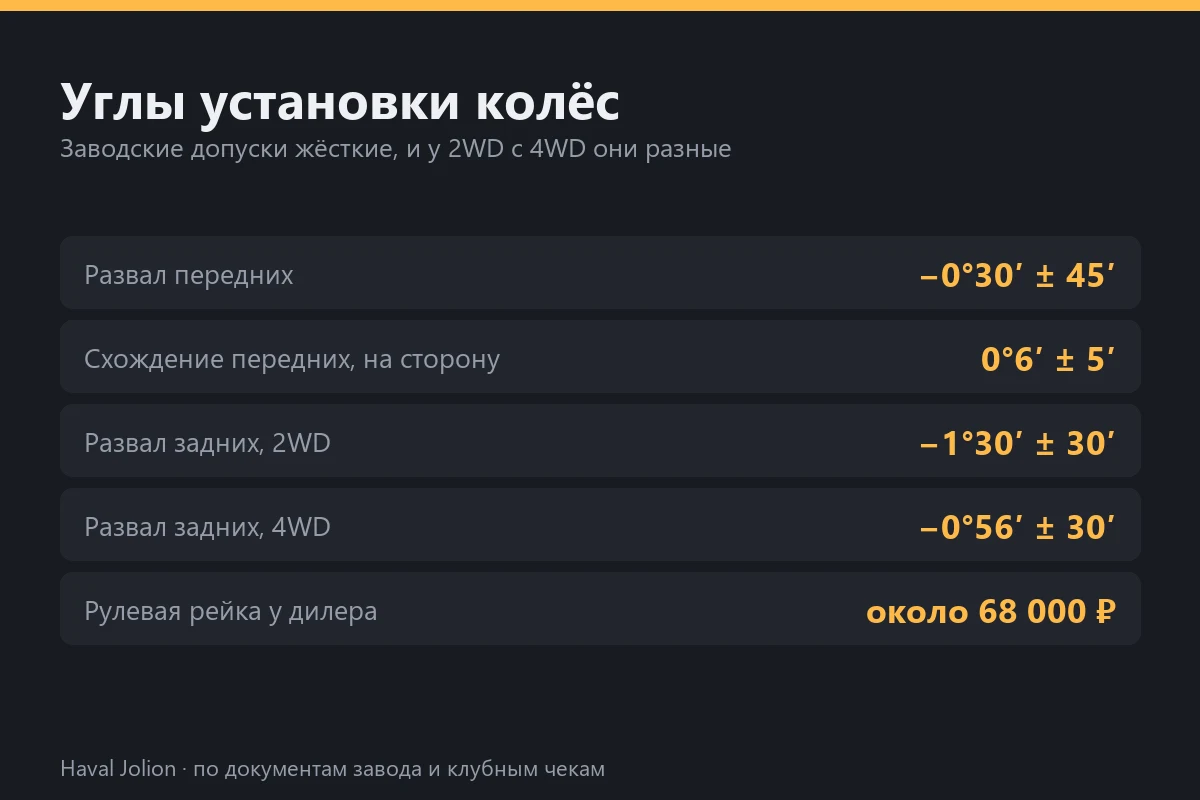

3. проверить схождение задней оси. На Jolion задняя ось регулируемая, и её углы жёстче передних: развал задних колёс у 2WD −1°30′ ± 30′, у 4WD −0°56′ ± 30′, схождение 0°7′ ± 15′. Выставленный «как обычно» задний развал на полноприводной машине даст ошибку почти в полградуса;
4. сравнить с заводскими допусками передней оси: развал −0°30′ ± 45′, схождение 0°6′ ± 5′ на сторону, продольный наклон оси поворота 3°42′ ± 45′. Обратите внимание на схождение — допуск всего ±5 угловых минут, и стенд, который «уложился в зелёную зону», мог остаться на границе;
5. проверить профиль дороги: почти все дороги имеют уклон к обочине, и лёгкий увод вправо — норма.

Отдельно про раннюю диагностику: часть клуба находила отклонения углов ещё на новой машине, и здесь важно не тянуть.

Посмотрите в инженерном меню угол выставления колёс. У меня отклонения были в 3 градуса. Машина 2021 года, где-то через 500 км пробега по городу обратил внимание. Сделал сход-развал, гарантией не признали, так как пробег был уже.

Вывод практический: проверять геометрию имеет смысл в первые сотни километров, пока разговор о заводской настройке ещё возможен.

Закисшие развальные болты задней оси

Отдельная болячка, о которой предупреждают сами дилеры:

Мне про болячку закисших задних развальных болтов дилер рассказывал. В итоге зарядил за обслуживание двух болтов 5500 с развалом или сходом задней оси. Поехал в сторонний сервис — там за 2500 развал-схождение двух осей и обслуживание болтов сделали.

Механика простая: эксцентриковые болты регулировки задней оси живут в зоне реагентов и прикипают. Если их не тронуть за три-четыре года, при первой же попытке регулировки болт срывается вместе с резьбой, и ремонт становится дорогим.

Профилактика: при сезонной смене колёс просить обработать развальные болты задней оси проникающей смазкой. Стоит это копейки и делается за пять минут.

Здесь же стоит отделить реальную работу от навязанной: в клубе фиксируют счета в 4–10 тысяч за «смазку болтов для сход-развала» и «проверку и регулировку схода» у официальных сервисов. Ориентир по рынку — 2 500 ₽ за развал-схождение обеих осей с обслуживанием болтов.

Мнение слесаря

Что почти всегда пропускают при жалобе на увод: сход-развал делают, а результат «до» не сохраняют. Требуйте распечатку с обоими столбцами — было и стало. Без неё вы не узнаете, что именно исправляли и не вернулось ли оно через месяц. И второе: увод и биение руля — это разные симптомы с разными причинами. Увод — геометрия и шины, биение при торможении — тормозные диски и направляющие суппорта. Их постоянно путают, и в итоге меняют то, что было исправно.

Стук после смены колёс

Отдельный сценарий, который выглядит как поломка рейки, а ею не является:

Не так давно поменял колёса с R17 на R19. Сегодня, проехав по гребёнке, услышал неприятный стук. Стук очень похож на стук в рулевой рейке.

При переходе на больший диаметр и меньший профиль подвеска получает более жёсткие удары, и то, что раньше было незаметно, начинает звучать. Прежде чем ехать с этим к дилеру, стоит вернуть штатные колёса и проверить, воспроизводится ли стук. Разбор влияния размерности — в статьях про шины и стуки.

Коротко о главном

Стук в околонулевом положении руля — известная и повторяющаяся проблема Jolion, и на гарантийных машинах она решается заменой рейки. Признаки характерные: стучит на месте, пропадает в движении, люфтов в подвеске нет. После гарантии узел стоит около 68 тысяч рублей, потому что тяги отдельно не меняются.

Увод в сторону в большинстве случаев не про рейку. Порядок разбора — давление, перестановка колёс крест-накрест, задняя ось (у неё свои допуски, разные для 2WD и 4WD) и только потом рулевое. И одна дешёвая профилактика, о которой стоит помнить всем: раз в пару лет обрабатывать развальные болты задней оси, чтобы они не прикипели.
