Диски на Jaecoo J7: 5×108, вылет ET47, ступица 60,1 и болты под сферу — с галереей установок владельцев

← Jaecoo J7 (08.2023 — н.в.)

Подбор дисков на Jaecoo J7 упирается не в диаметр и не в дизайн, а в две цифры, которых почти нет на массовом рынке: сверловка 5×108 и ступица 60,1 мм. Плюс третья особенность, о которую в клубе спотыкались чаще всего, — колесо здесь крепится болтами под сферическую посадку, а не привычными гайками под конус. Ниже — все заводские параметры с источниками, разбор того, что не подойдёт и почему, практика клуба по нештатным вылетам и галерея из фотографий владельцев, разложенная по диаметрам.

Четыре числа, по которым подбирается диск

Заводские параметры в клубе выписаны несколько раз независимо друг от друга и совпадают до запятой. Самая полная шпаргалка — от Кирилла, её же слово в слово повторил Дмитрий Майоров через неделю: это признак того, что памяткой пользуются, а не сочиняют.

Я, чтоб потом не искать размеры по сайтам и приложениям, просто сохранил в телефоне памятку: Диски: 19’/7J PCD5x108 ET47 D60,1; 18’/7,5J PCD5x108 ET47 D60,1. Болты: М12х1,5, длина 28, сфера R13, ключ 17.

Штатные размеры шин подтверждаются не только чатом: 235/55 R18 100V и 235/50 R19 99 прямо записаны в одобрении типа транспортного средства ТС RU Е-CN.МТ02.01140 на тип T35, там же указана шина временного использования T125/80 R17. То есть по шинам документ и чат сходятся, и это редкий случай, когда сверять нечего.

Болты под сферу — главная ловушка при покупке литья

На J7 колесо держат не гайки, накрученные на шпильки, а болты, вкрученные в ступицу, и подпятник у них сферический. Массовое литьё на российском рынке рассчитано под конусную посадку: посадочные отверстия в диске выполнены конусом, и родной сферический болт ляжет в такой конус только по краю. Это не «немного не так» — это неправильное пятно контакта на всех двадцати точках крепления сразу.

Купите проставочные кольца, они не дорогие. И учтите такой момент: почти у всех дисков крепёж на болты под конус, а у нас болты под полусферу, поэтому вероятнее всего ещё понадобится комплект болтов 20 шт. М12х1,5х28,5. Это всё в свободном доступе как в интернете, так и в любом хорошем автомагазине.

Практический вывод простой: к любому неоригинальному комплекту сразу закладывайте двадцать своих болтов — под ту посадку, которая выполнена в купленном диске. Если диск конусный, нужны конусные болты М12×1,5 подходящей длины; если сферический — подойдут заводские. Длина при этом не универсальна: заводские 28 мм рассчитаны на толщину штатной ступичной части диска, и на литье с более толстой полкой их не хватит на нужное число витков. Проверять это надо не на глаз, а по числу витков резьбы, вошедших в ступицу.

Мнение шиномонтажника

Сфера вместо конуса — самая частая причина, по которой колесо «само откручивается» после переобувки. Момент вы затянули правильно, но опирается болт не по всей площади, а по кольцевой кромке; она сминается за первую сотню километров, преднатяг падает, и дальше всё идёт лавинообразно. Поэтому правило у меня одно: на новом комплекте протянуть крепёж через 50–100 километров, чем бы он ни был затянут в первый раз. И не смешивать болты из двух комплектов — разница в форме подпятника на глаз почти не видна.

Ступица 60,1 и центровочные кольца

Диаметр центрального отверстия у J7 — 60,1 мм. На рынке подавляющее большинство универсального литья идёт с ЦО 63,4, 66,6 или 67,1, и такой диск на ступицу сядет с зазором. Центрируется он тогда не ступицей, а болтами, и это классический источник биения на 90–110 км/ч, которое потом ищут в подвеске, приводах и балансировке.

Хочу поменять свои родные диски R18 на другие R18 с параметрами: ширина 7.5″, вылет ET 48 мм, сверловка 5×108, диаметр ЦО 63,4 мм. С центровочными кольцами всё понятно, с 63,4 надо чтоб 60,1. А вот как с болтами? Родные ж не подойдут? Нужны другие! А какие? Как по другим дискам понять какие нужны?

Вопрос задан абсолютно верно и покрывает обе ловушки сразу: кольцо 63,4 → 60,1 решает центровку, но крепёж всё равно надо смотреть отдельно. Кольца стоят копейки, живут долго, а вот пластиковые со временем разбиваются — если вибрация вернулась через сезон, первым делом снимают колесо и смотрят на кольцо, а не едут на балансировку.

Ступица 60,1 на бумаге и буртик в жизни

Отдельная ловушка, о которой знают только те, кто на неё наступил. Диск с номинальным центральным отверстием 60,1 на ступицу J7 может не сесть вовсе:

Купил диски с ЦО 60,1, всё как полагается, в приличном магазине. А на ступицу не лезет. Померили родное колесо — 60,1, новый диск — 60,1, ступицу — 60,1. А не лезет. В посадочном месте бугорок чуть большего диаметра. В результате на шиномонтаже сказали: или точи ступицу, или проставки ставь.

Другой владелец промерил всё штангенциркулем и получил такие числа: ступицы 60,0 мм, центральные отверстия дисков 60,15–60,2 мм. Разброс в полторы-две десятых нормален для любой машины, но вместе с буртиком на посадочном месте он даёт две крайности: либо диск не лезет, либо садится с перекосом.

Практический вывод: берите диск с расточкой центрального отверстия под конкретную машину, а не с номинальным размером «60,1» из каталога. И точите отверстие диска, а не ступицу автомобиля — ступица деталь ответственная, и её геометрия задана заводом. В клубе есть подтверждённый случай, когда расточка ЦО дисков до 60,0 мм убрала вибрацию по кузову, которую до этого не находил даже балансировочный стенд с нагрузочным роликом. Подробно — в статье про вибрацию Jaecoo J7.

Почему на 18 дюймов диск шире, чем на 19

Сочетание странное на первый взгляд: восемнадцатый обод шире девятнадцатого — 7,5J против 7,0J. Логика заводская и простая: на меньшем диаметре ставится более высокая шина того же посадочного размера 235, и для правильной формы боковины ей нужен обод пошире. Спорить с этим сайты-подборщики любят: у части из них для обоих диаметров стоит 7,5J, и оттуда путаница уходит в чат.

Сверловка 5х108, 114,3 — НЕ ПОДОЙДЁТ! Вылет 50 при ширине диска от 7,5 — НЕ ПОДОЙДЁТ! Штатные диски на 19″ имеют ширину 7″, штатные диски на 18″ имеют ширину 7,5″.

Практически это значит вот что. Штатную шину 235/50 R19 можно ставить и на обод 7J, и на 7,5J — диапазон для 235-й шины по стандарту начинается с 6,5J и заканчивается 8,5J. Но заводское сочетание — именно 7J, и все клубные наблюдения о том, «трёт или не трёт», сделаны на нём. Комплект шириной 8 или 8,5 дюйма — это уже другая машина по посадке колеса, даже если вылет совпал.

Что точно не подойдёт

• Сверловка 5×114,3. Самая ходовая на рынке и самая бесполезная здесь. Поставить можно только через переходные проставки — и в клубе такой путь выбирали: «проставки переходные на 114,3, 20 мм, с ЦО 60,1, чтобы без колец центровочных, и диски 7,5 с 50 вылетом. По сути получается диск 7,5 на 30 вылете». Это работающее, но взрослое решение: 20 мм проставки меняют плечо обката и требуют своих длинных болтов.
• Вылет 50 при ширине от 7,5J. Колесо уезжает внутрь арки и подходит вплотную к стойке — здесь клубное правило сформулировано жёстко и без исключений.
• Диски от Chery Tiggo 7 Pro Max. Сверловка и ступица совпадают, а ширина и вылет — нет: у семипроцентника восемнадцатый диск идёт 6,5J, и это уже не заводская посадка J7. Родство марок само по себе ничего не гарантирует: общий у машин мотор и робот, а не подвеска и не арки.
• Диски 9J. Один такой комплект в клубе есть, и его владелец сам предупредил: «Диски 9-дюймовые, и вместе с вылетом они вылезут на 3 см от родных колёс. Если не ставить брызговики, будет сильно» — то есть без брызговиков грязь летит по кузову.

Нештатные вылеты: что клуб проверил на машине

Это единственная таблица в статье, которая собрана не из документов, а из отчётов владельцев. Каждая строка — конкретный человек с конкретным комплектом; там, где отчёта нет, так и написано.

Из таблицы видно главное, и это стоит проговорить прямо: на J7 решает не вылет сам по себе, а связка «ширина обода + вылет + ширина шины». Комплект 8,5J ET38 у одного владельца не задевает, а 8,5J ET36 у другого задевает при том же размере шины — разница в вылете всего 2 мм, зато у второго стоят расширители арок, которые эти миллиметры и съели. Никакой универсальной границы «до такого-то вылета можно» в клубе не выведено, и выдумывать её здесь не будем.

Мнение слесаря

На переднеприводной или подключаемой платформе разница вылета в 10 мм ступичный подшипник не убьёт — это миф. Что она правда меняет, так это зазор до амортизаторной стойки изнутри и до подкрылка снаружи на полном вывороте с нагруженной машиной. Поэтому примерка делается не на пустой машине в сухом боксе, а так: посадить пассажиров, вывернуть руль до упора в обе стороны, проехать через лежачего полицейского и посмотреть на кромку подкрылка. Если там свежая полировка — комплект вам не подходит, сколько бы километров он ни отходил до этого.

Что ставят на самом деле

По корпусу клуба картина такая. Штатный девятнадцатый диаметр остаётся на лето, а под зиму берут либо второй комплект тех же 19 дюймов, либо восемнадцатый — он дешевле и мягче. Двадцатый ставят единицы и исключительно ради вида.

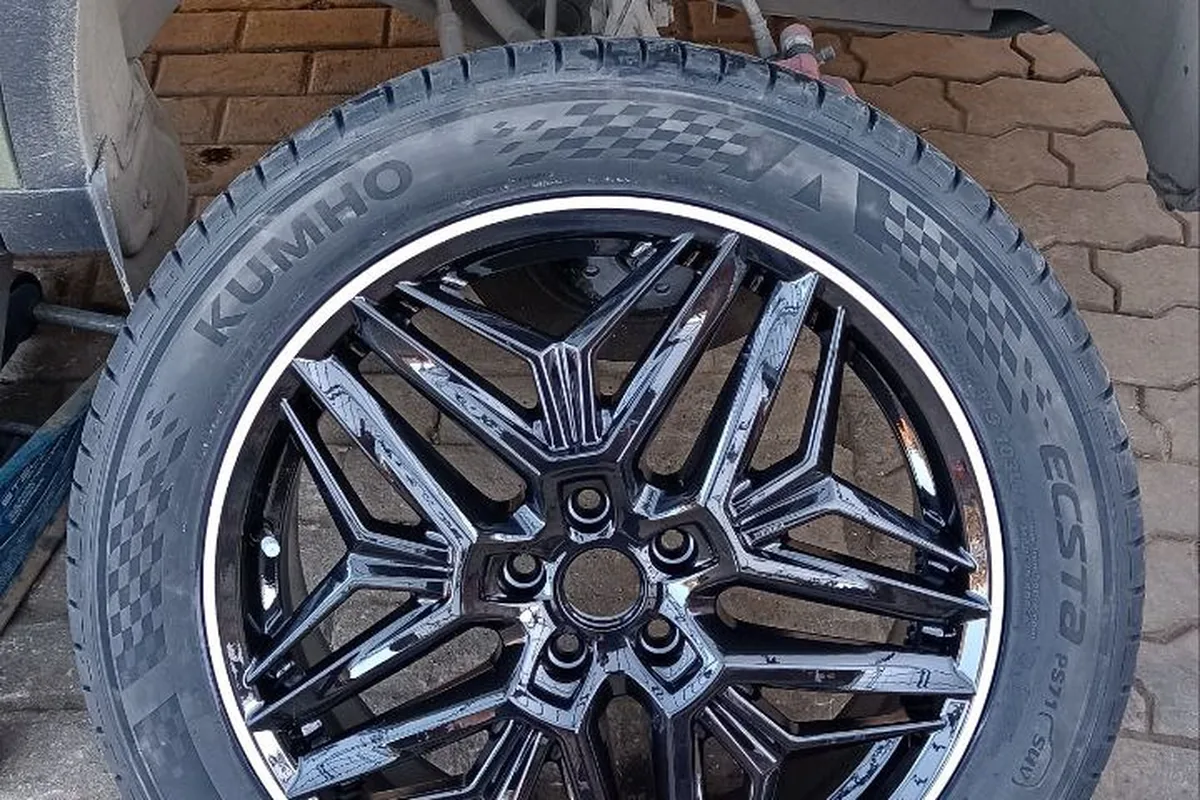

• Штатные параметры один в один — K&K (КиК) «Колумб» 7×19 ET47 DIA 60,1. Единственная ходовая модель, которую в клубе называют по имени и артикулу; владельцы находили её на Авито, код товара w617463. Датчики давления на таком комплекте прописываются сразу.
• Восемнадцатый по штату — Carwel «Оланга» 1804 18×7,5 5×108 ET47 DIA 60,1 и Khomen KHW1808 7,5×18 5×108 ET47 D60,1, который в каталогах числится за Chery Tiggo 8 и 8 Pro. Оба повторяют заводские числа целиком.

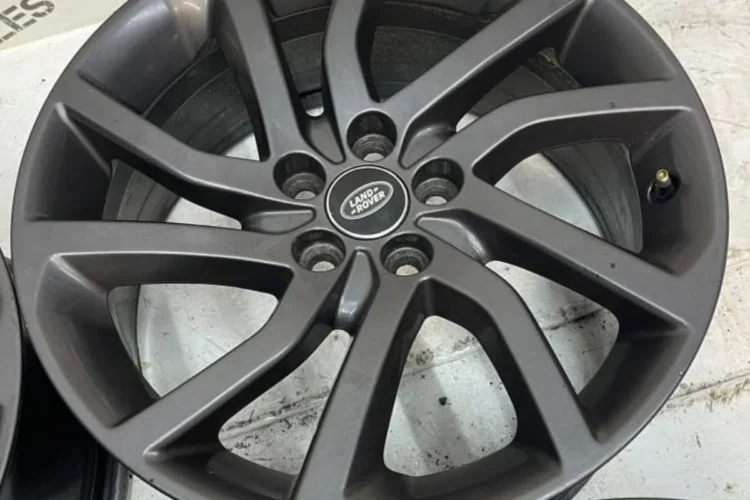

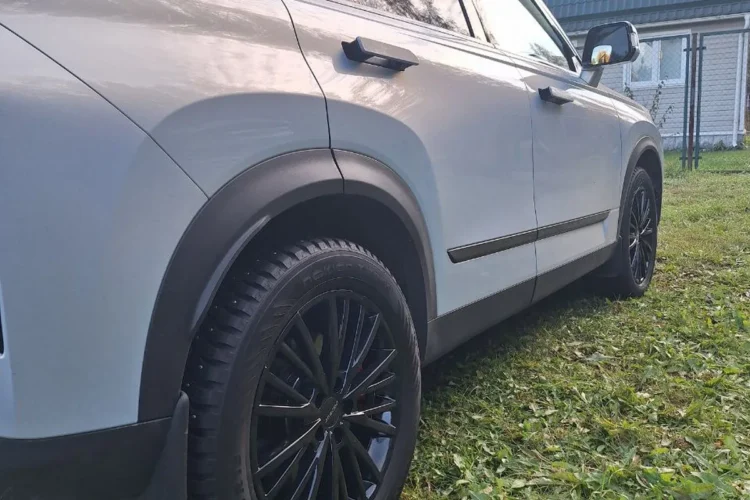

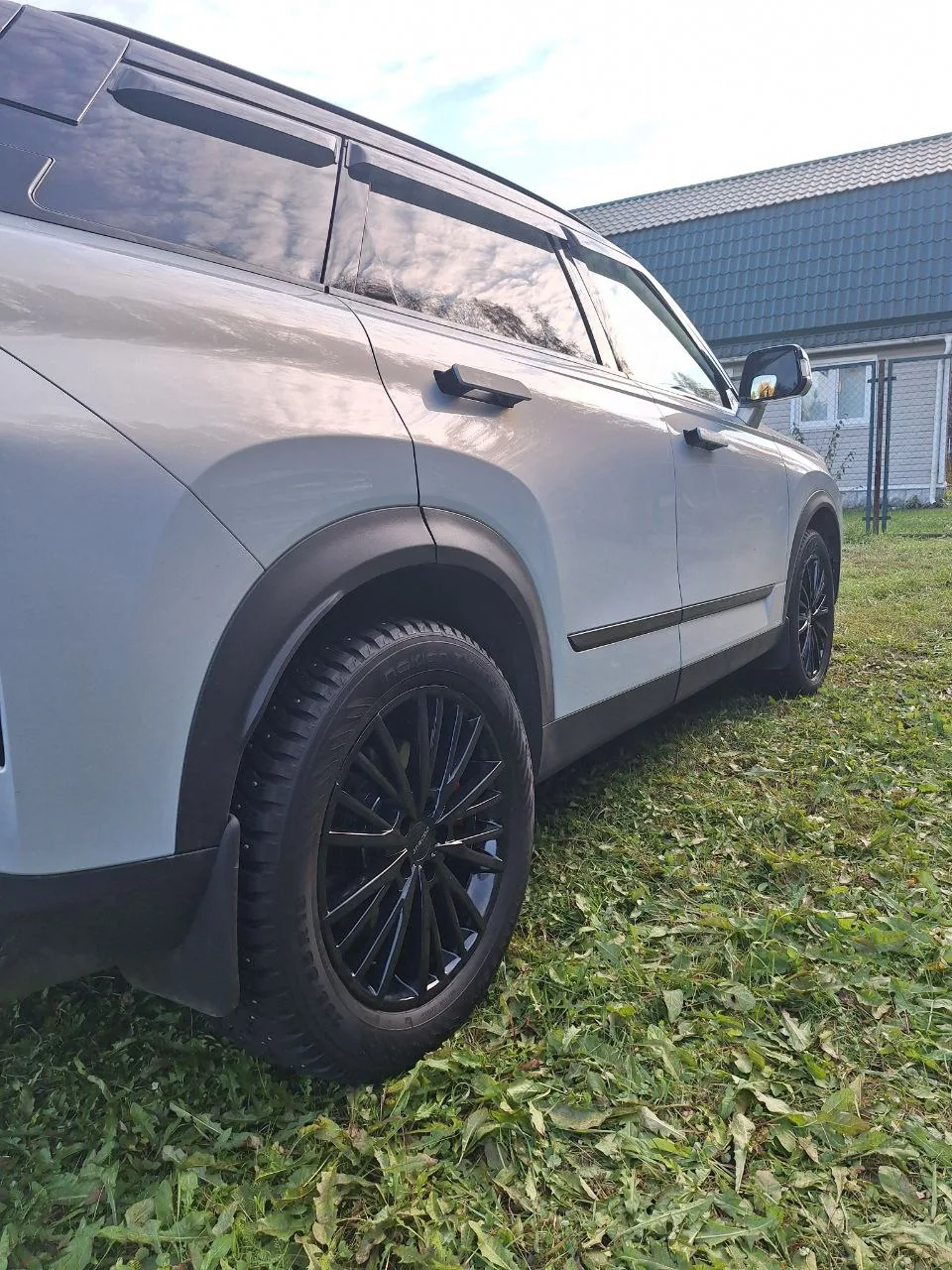

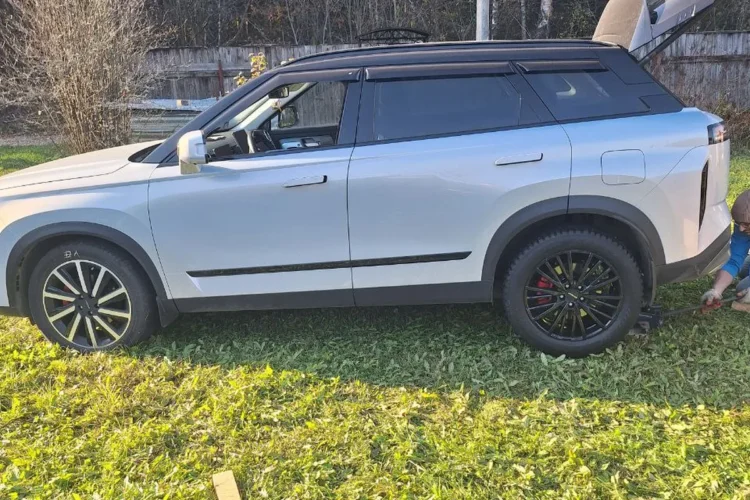

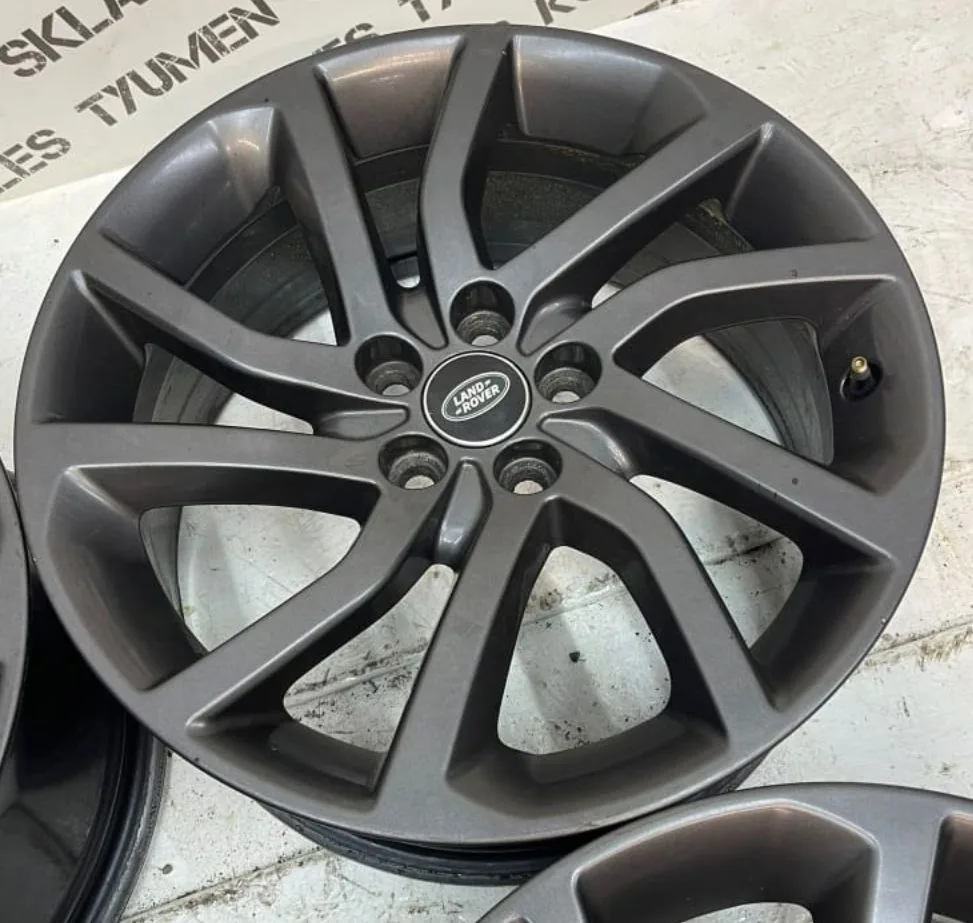

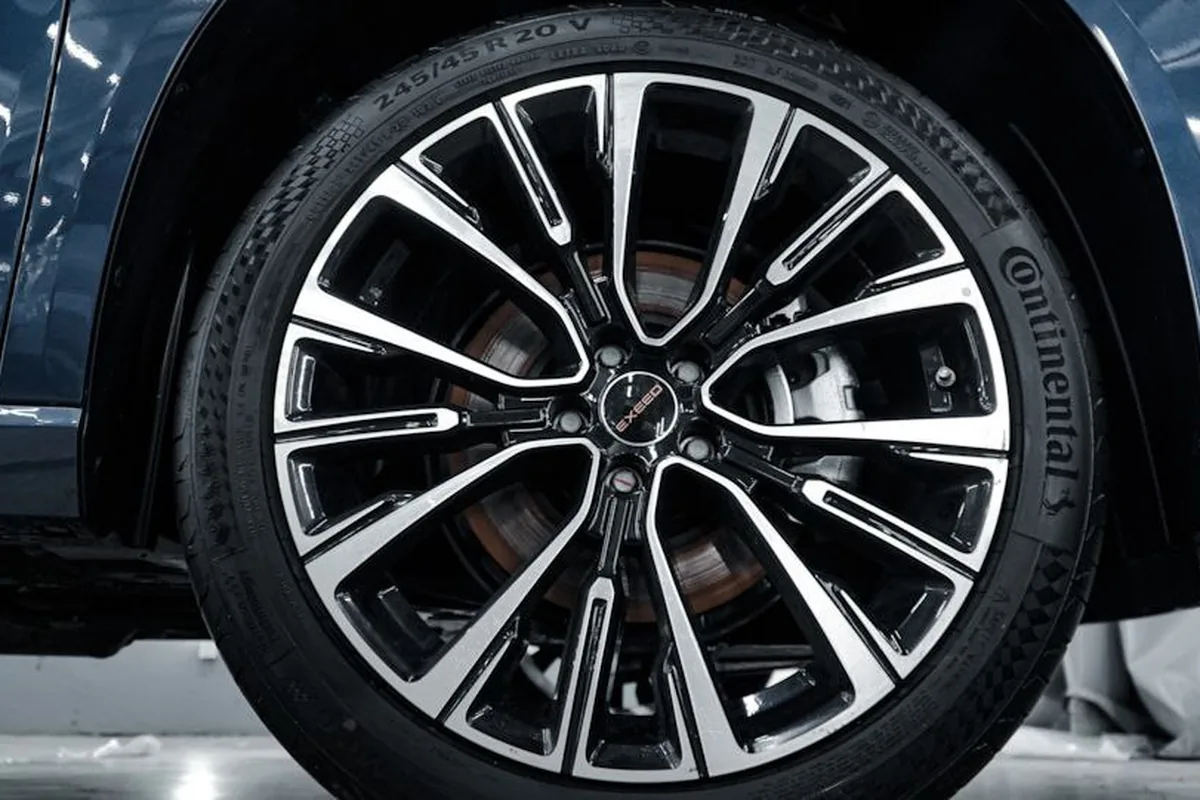

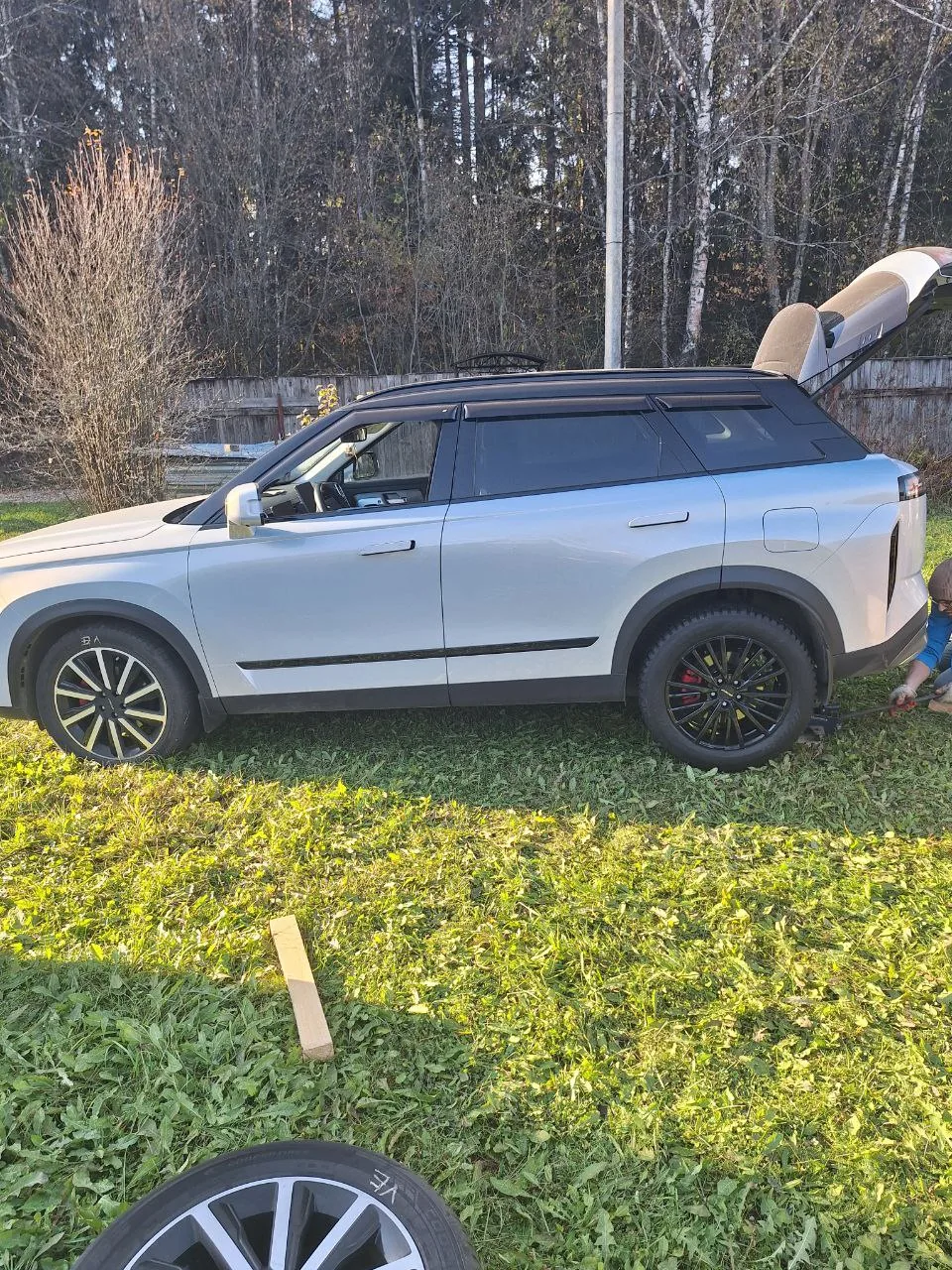

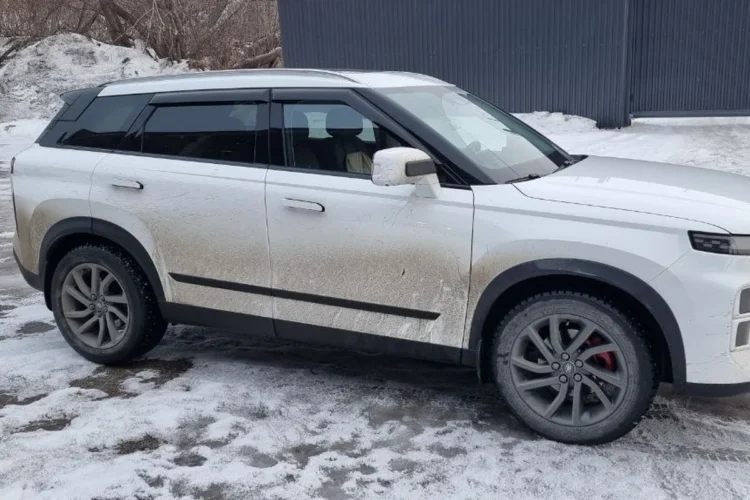

• Оригинальные диски других машин. Внутри концерна это Chery Tiggo 8 Pro (R18) и Exeed VX (R20), снаружи — Land Rover R18, Volvo XC60 R18, Land Rover Discovery R20 и диски от собственной старшей модели Jaecoo J8 (R20). Все они попали к владельцам через вторичку и все — из-за редкой сверловки: 5×108 в России носят в основном Ford, Volvo, Jaguar, Land Rover и машины Chery последних лет.
• Нештатный дизайн. Здесь начинается диапазон 8–8,5J с вылетами 30–38, и его в клубе собирают под заказ, а не покупают в магазине. Смотреть на такие комплекты надо в галерее ниже, а не в таблице параметров.

Галерея собрана только из снимков владельцев клуба, и размер каждой плитки взят из подписи к самому снимку: где в тексте сообщения размера не было, плитки в галерее нет вовсе. Это скучное правило спасает от типичной ошибки — приписать комплекту диаметр, который прочитали у соседнего кадра.

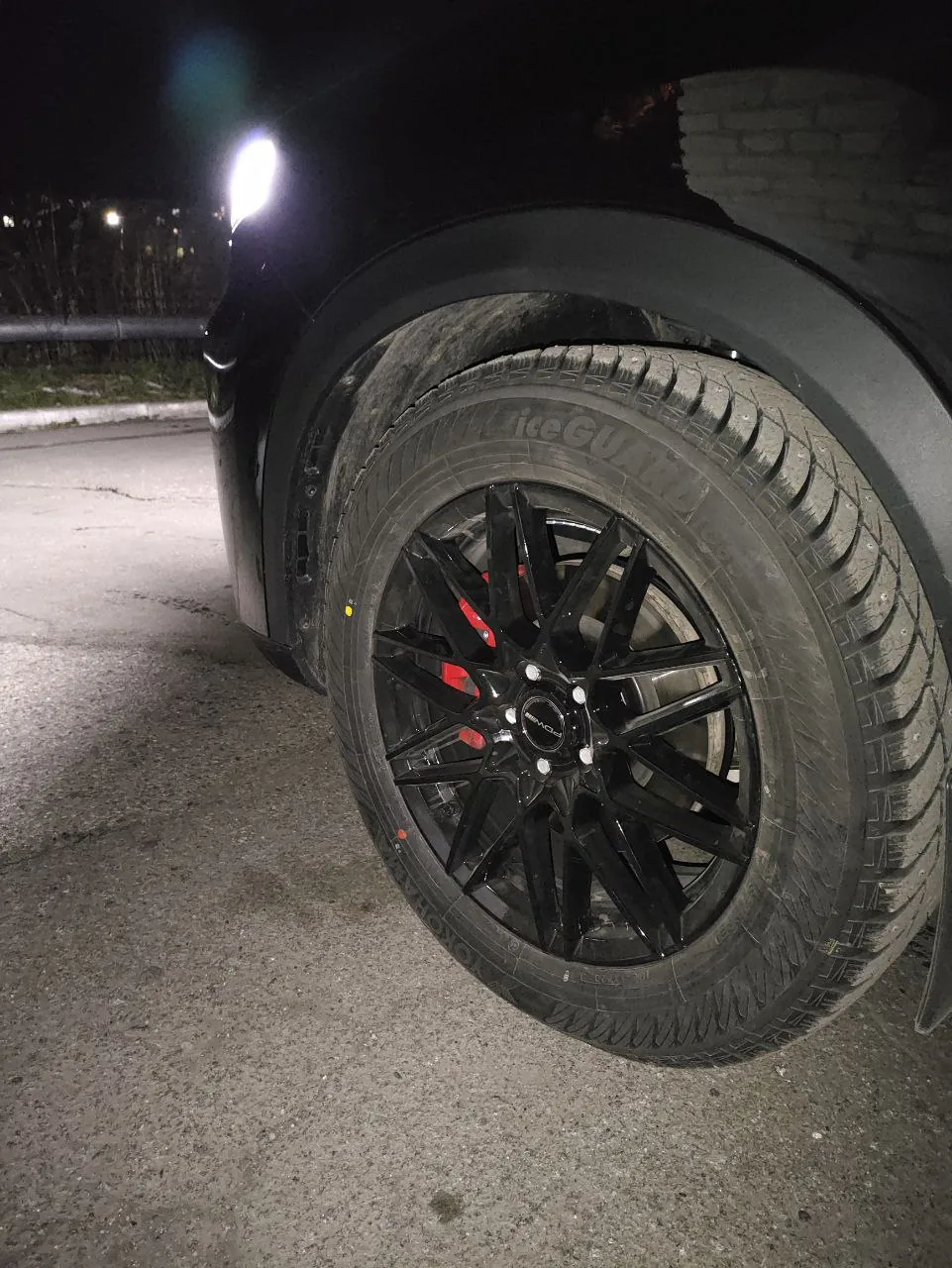

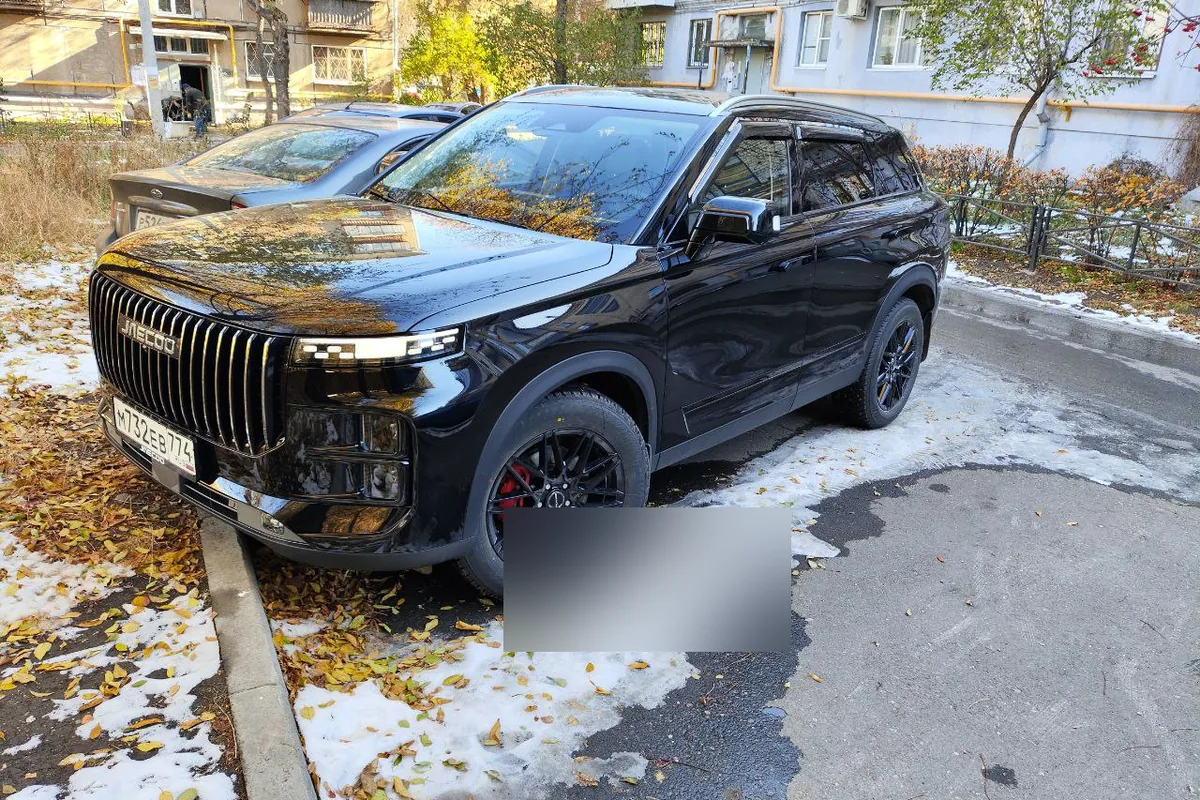

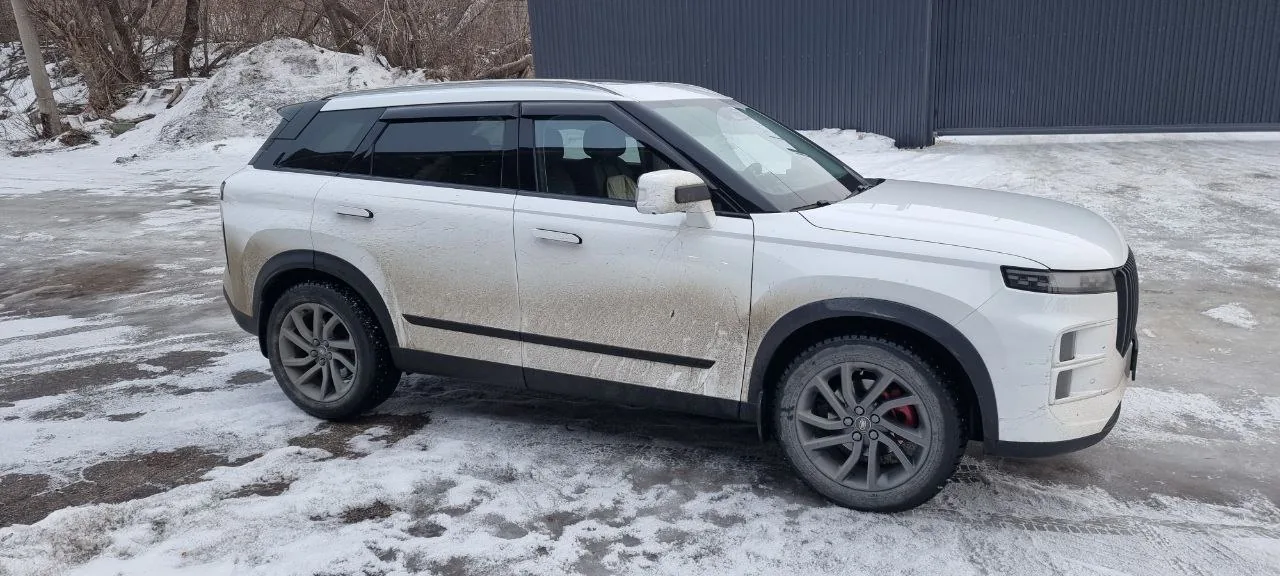

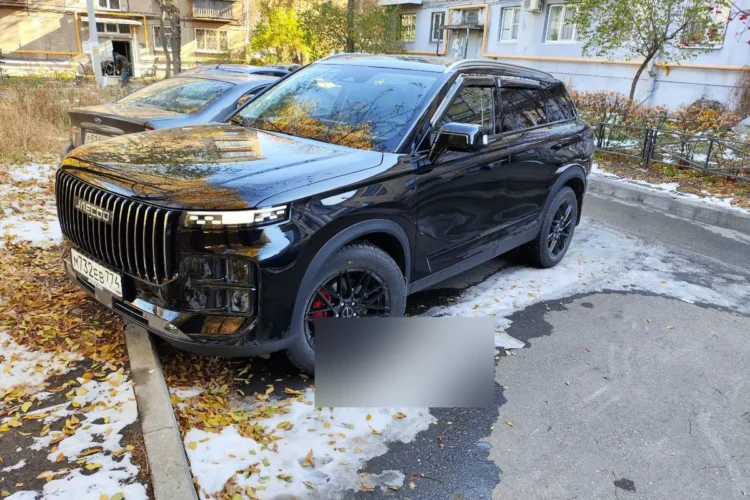

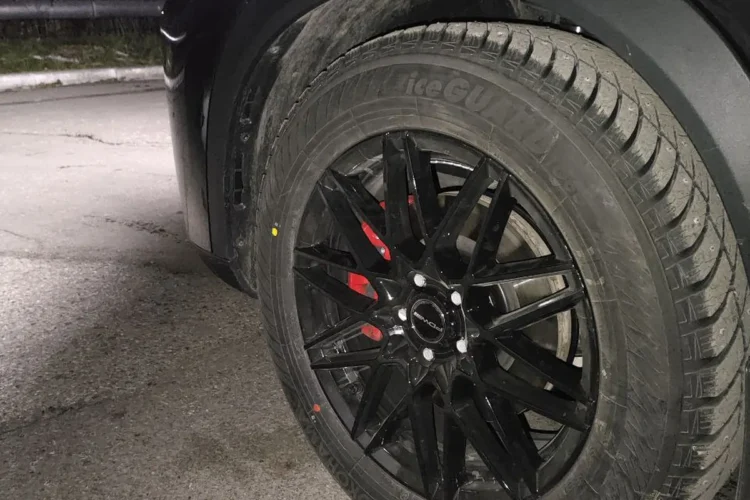

18 дюймов

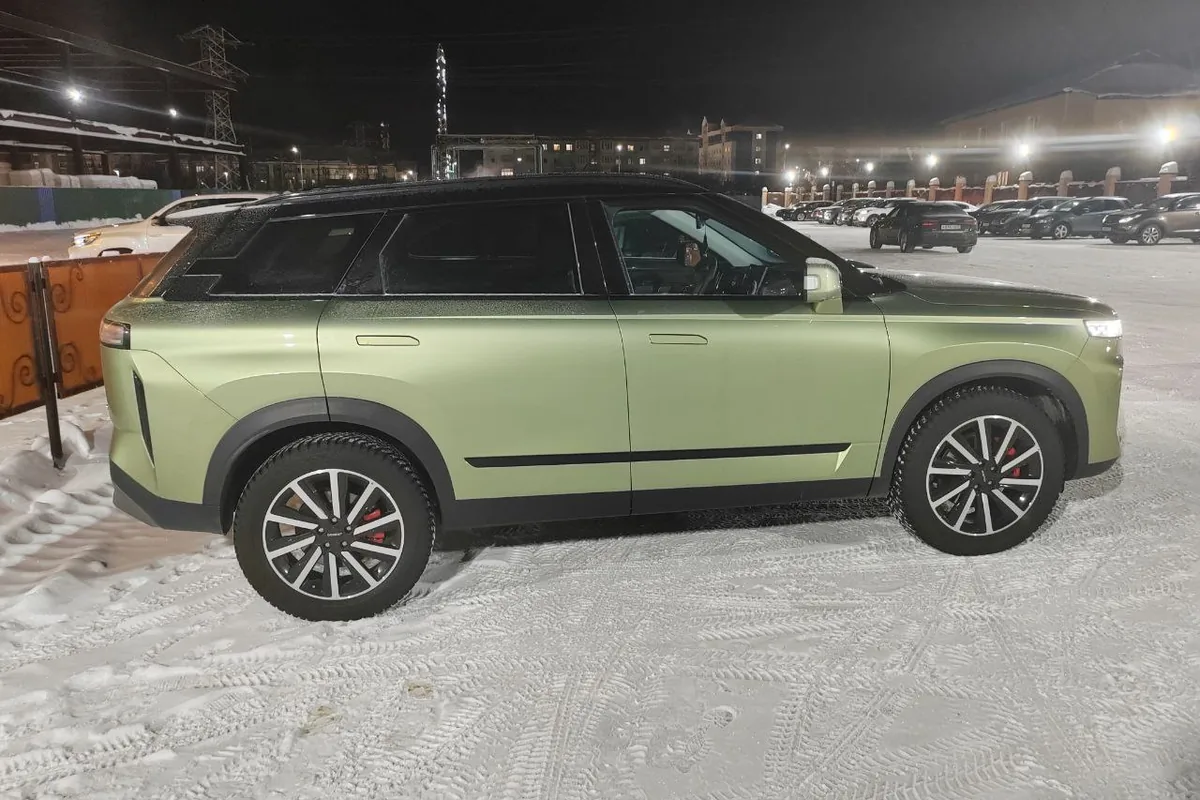

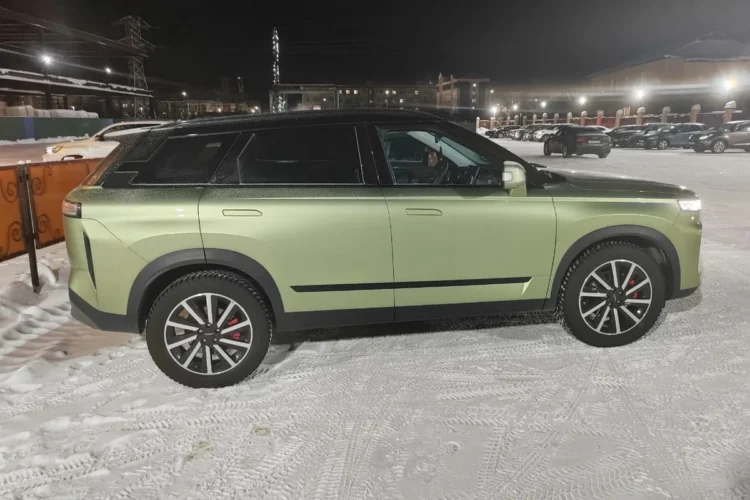

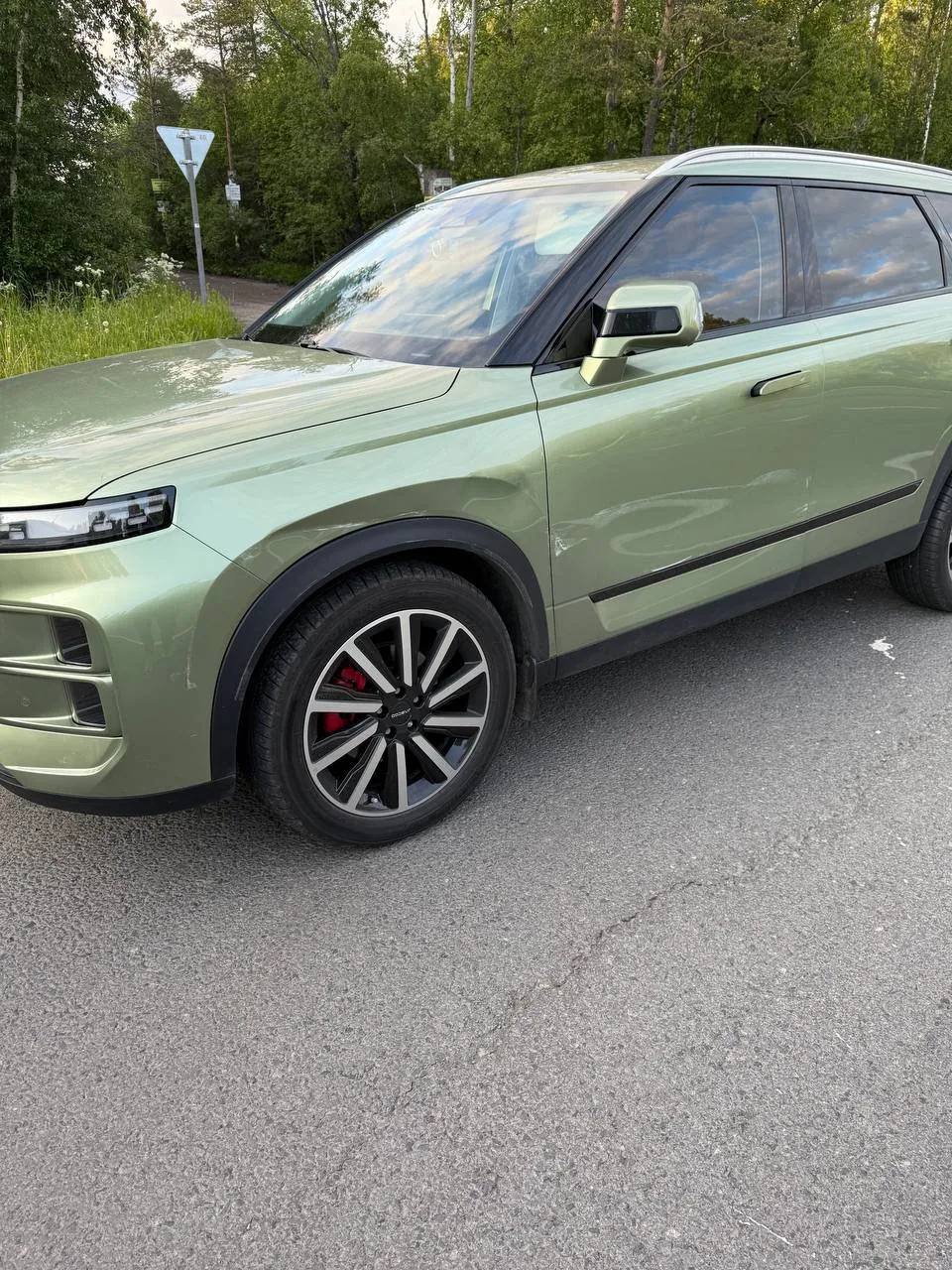

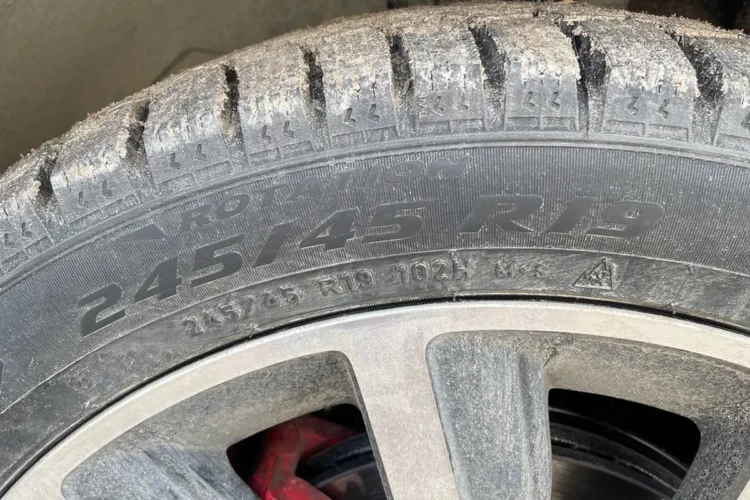

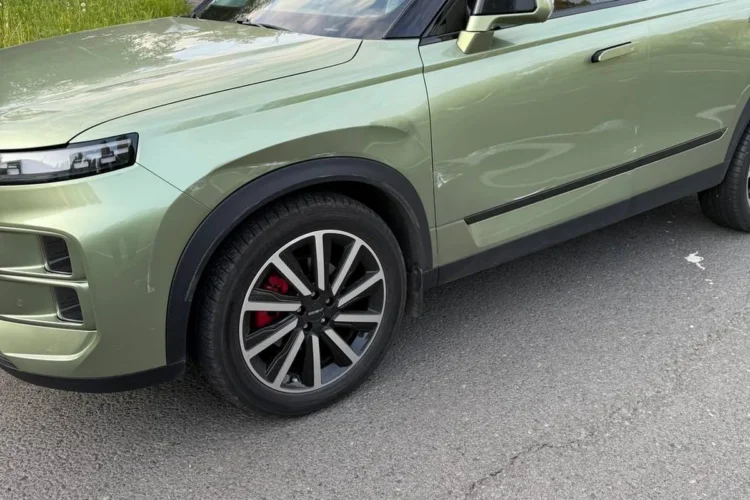

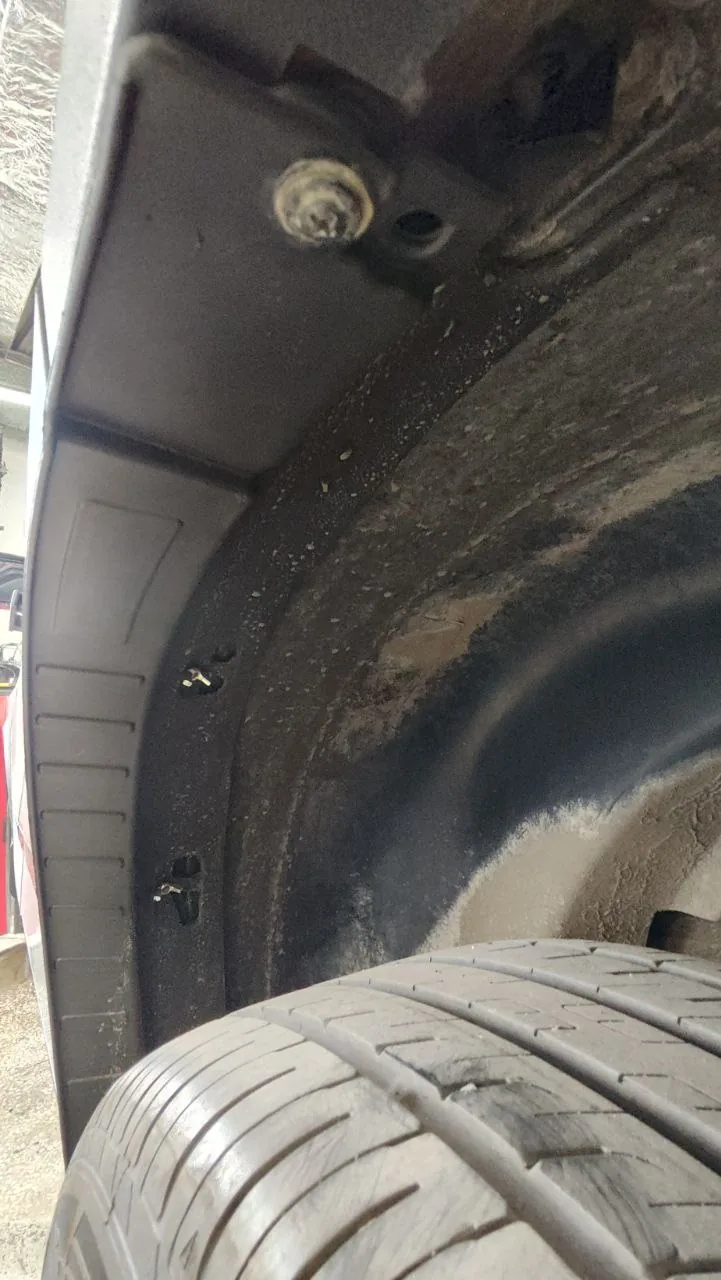

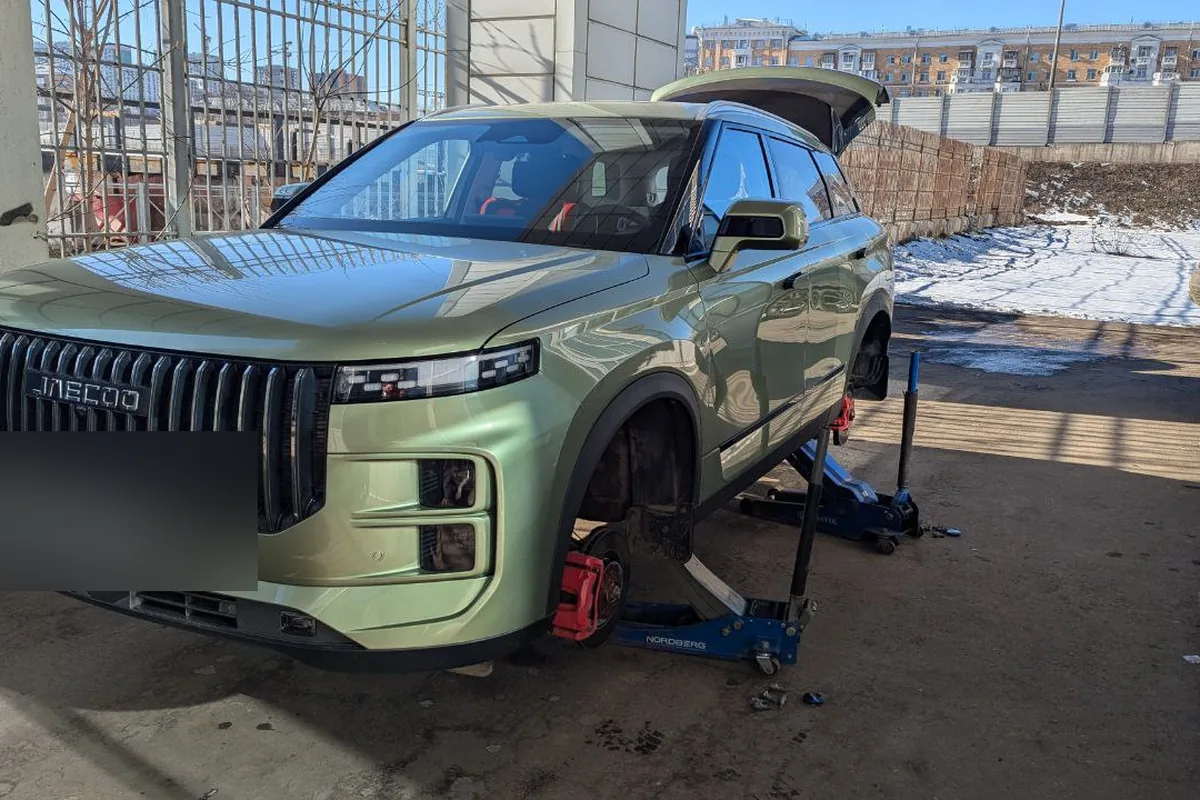

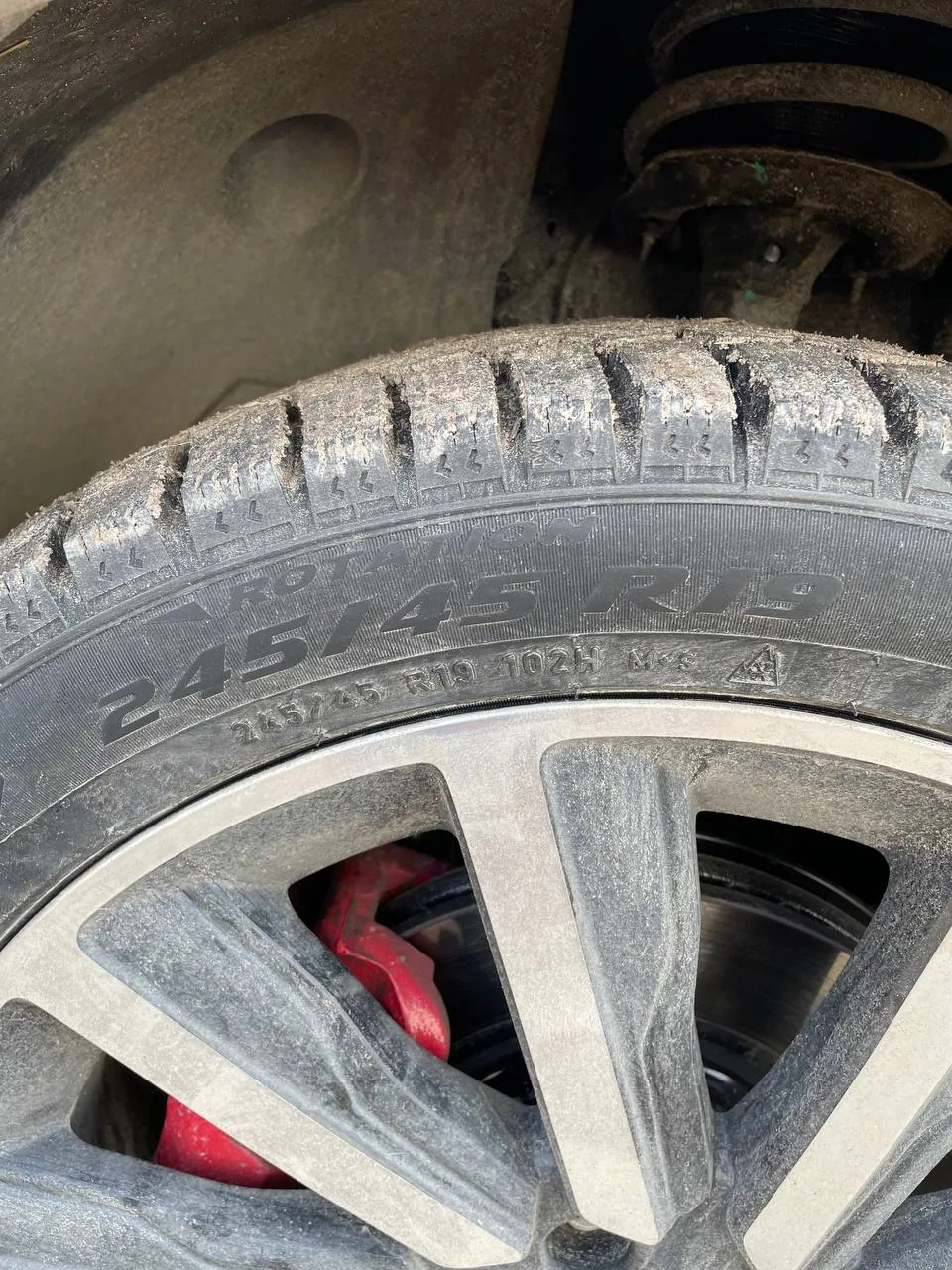

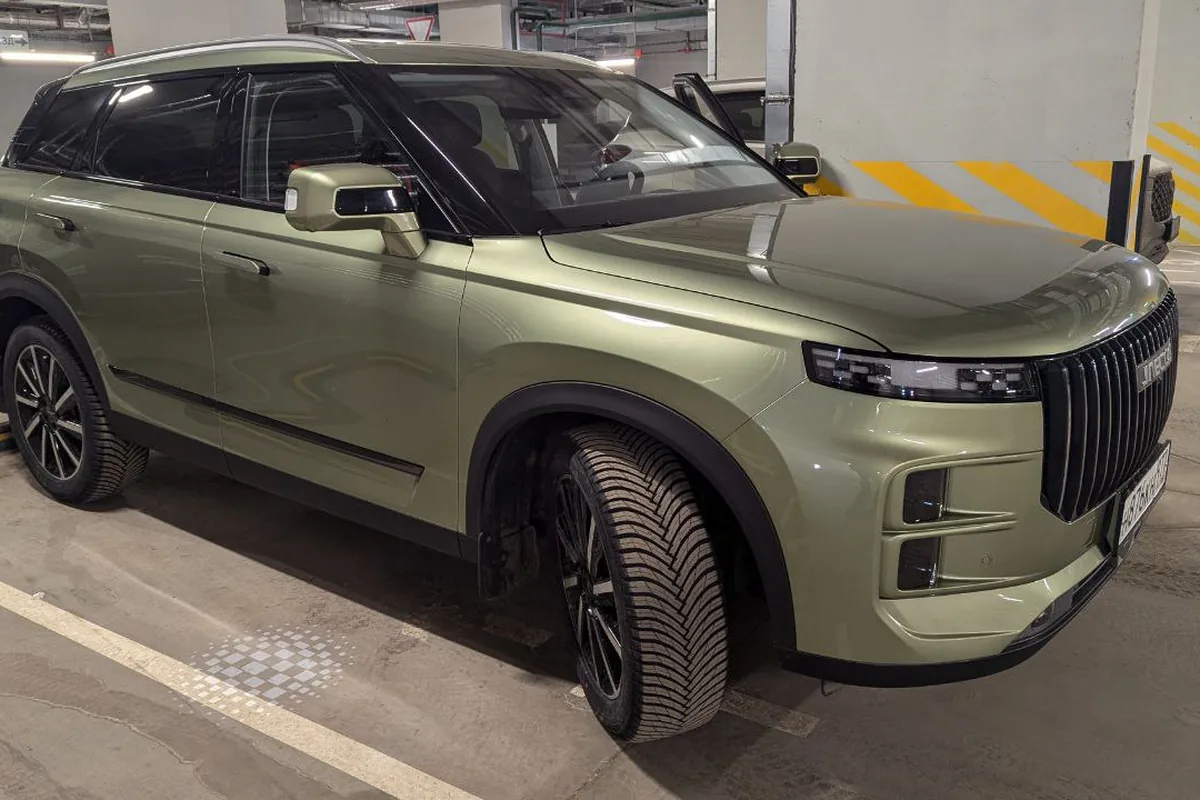

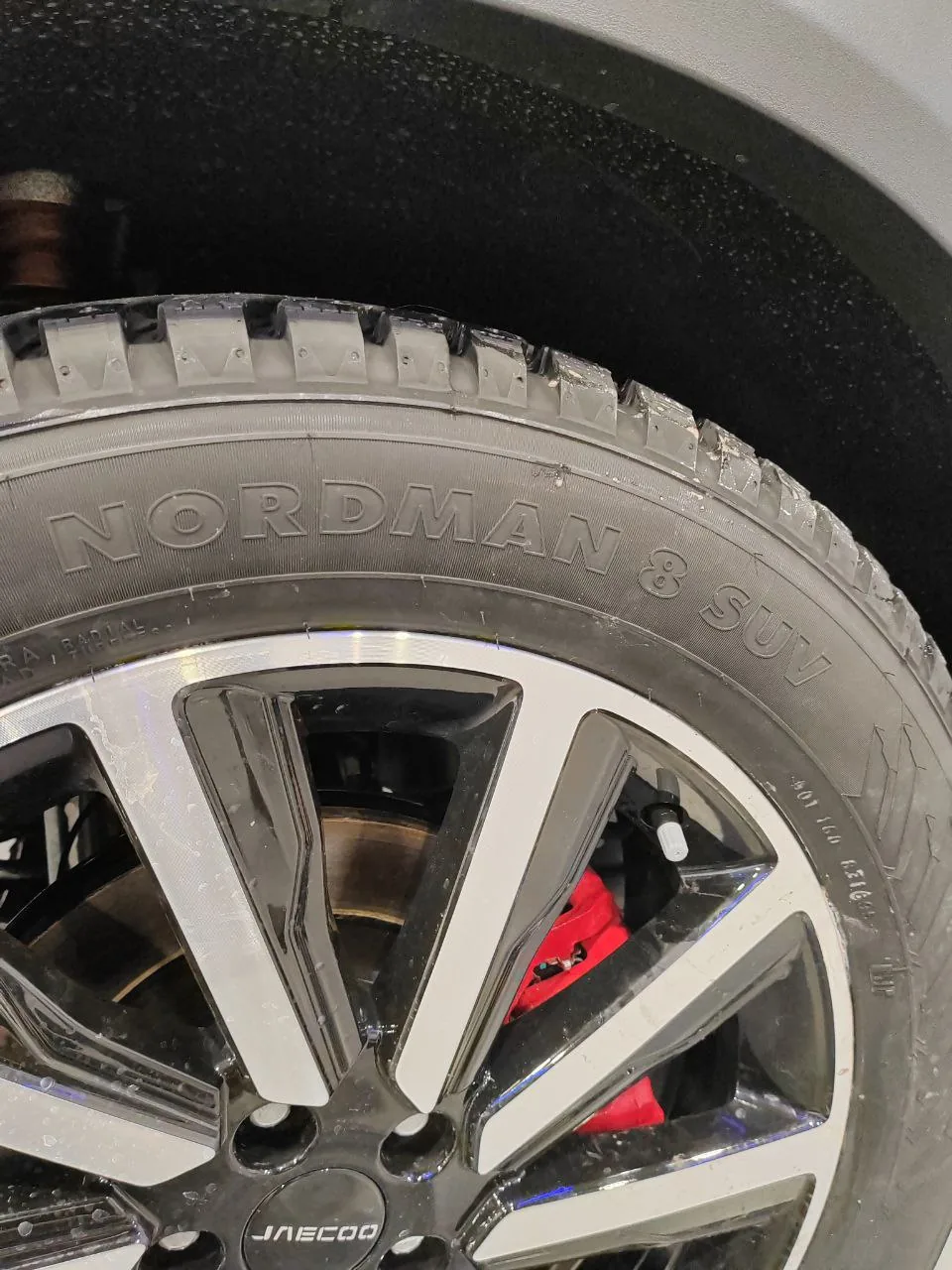

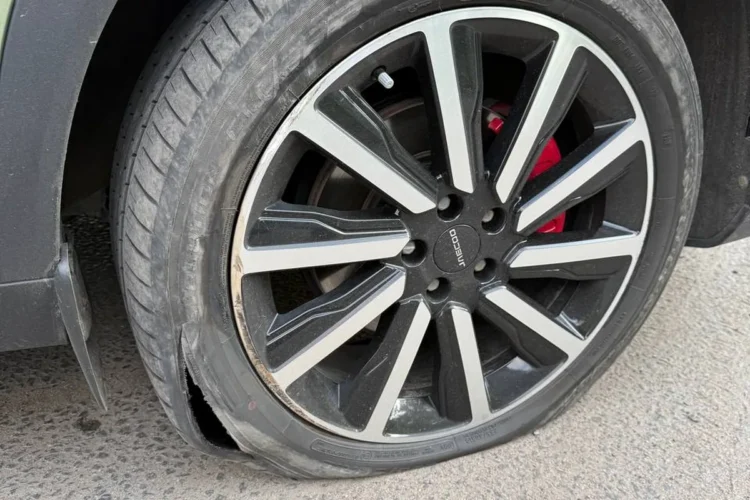

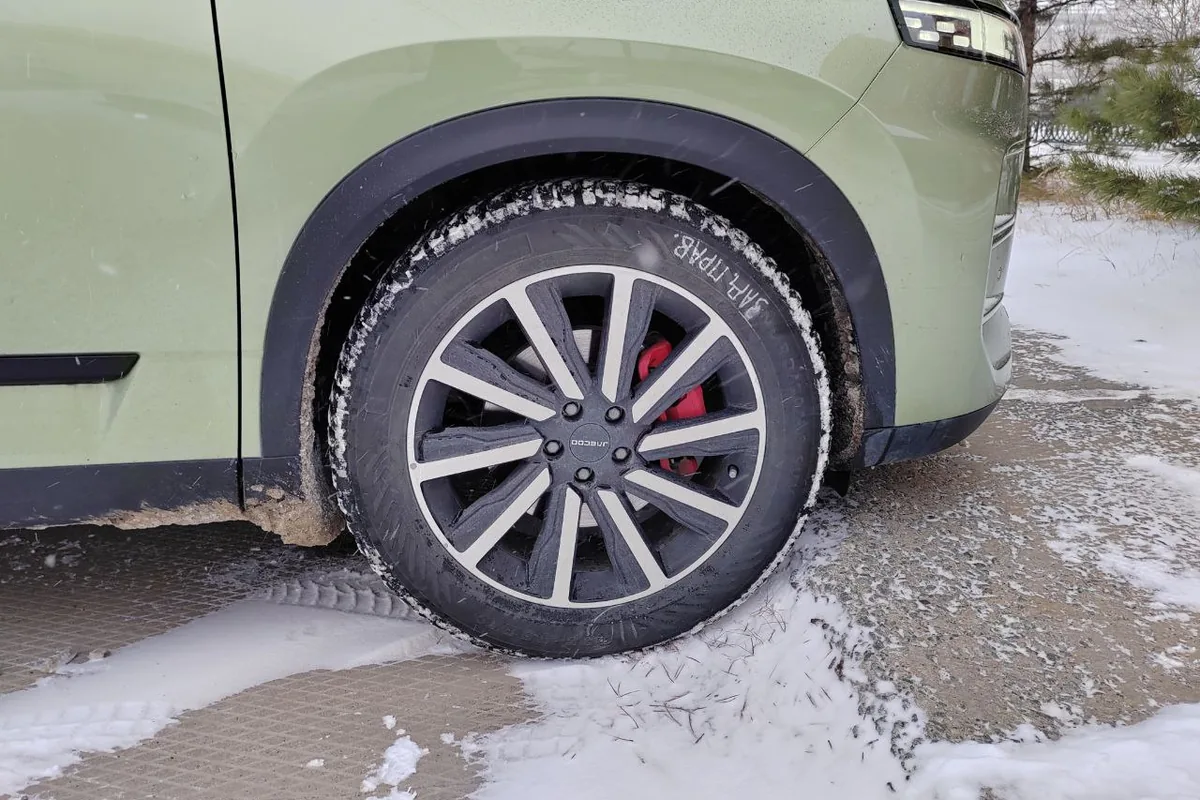

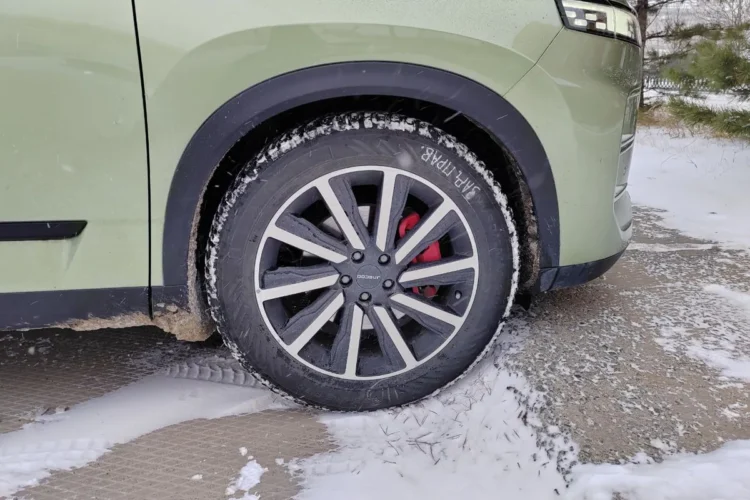

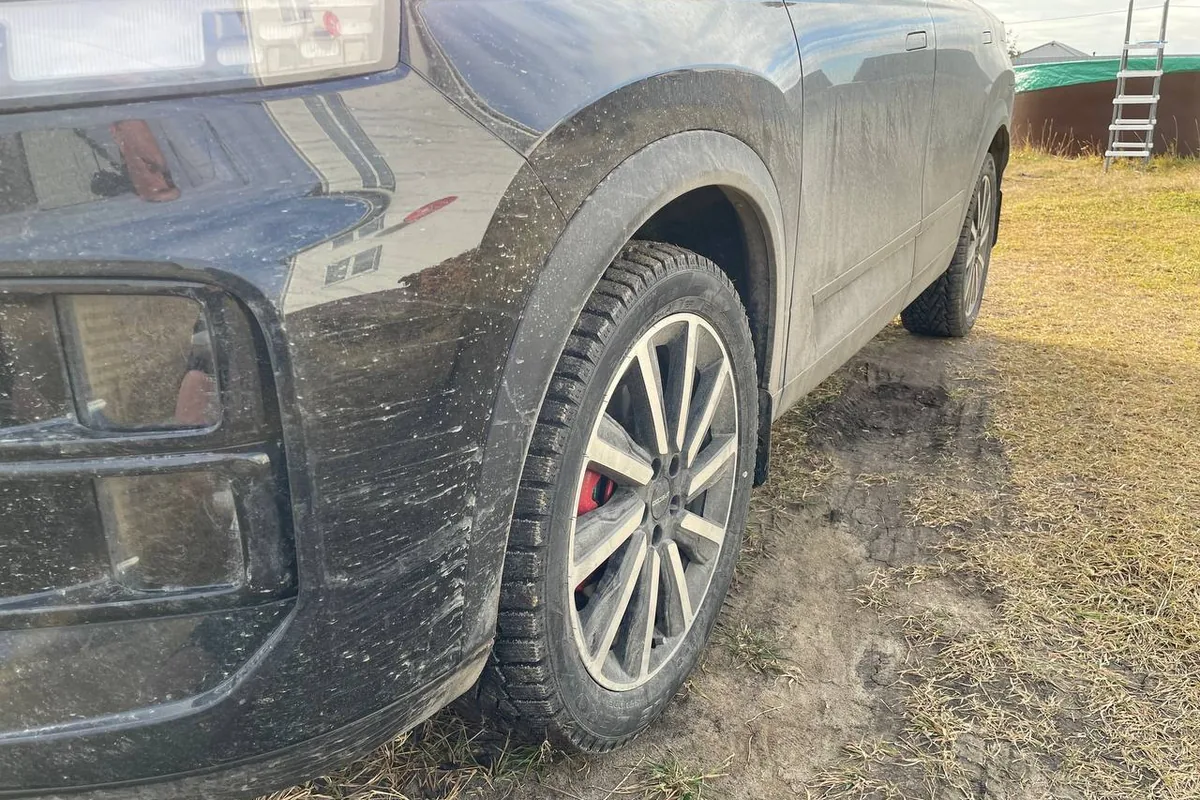

19 дюймов

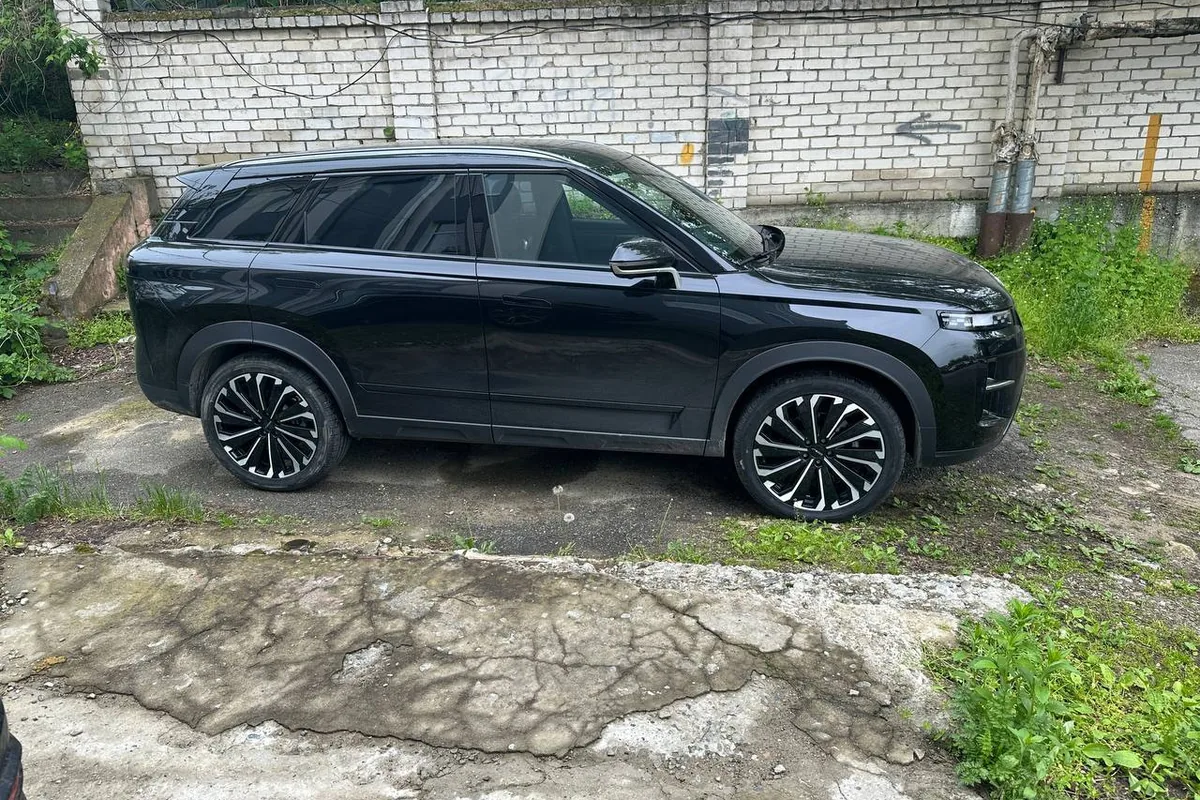

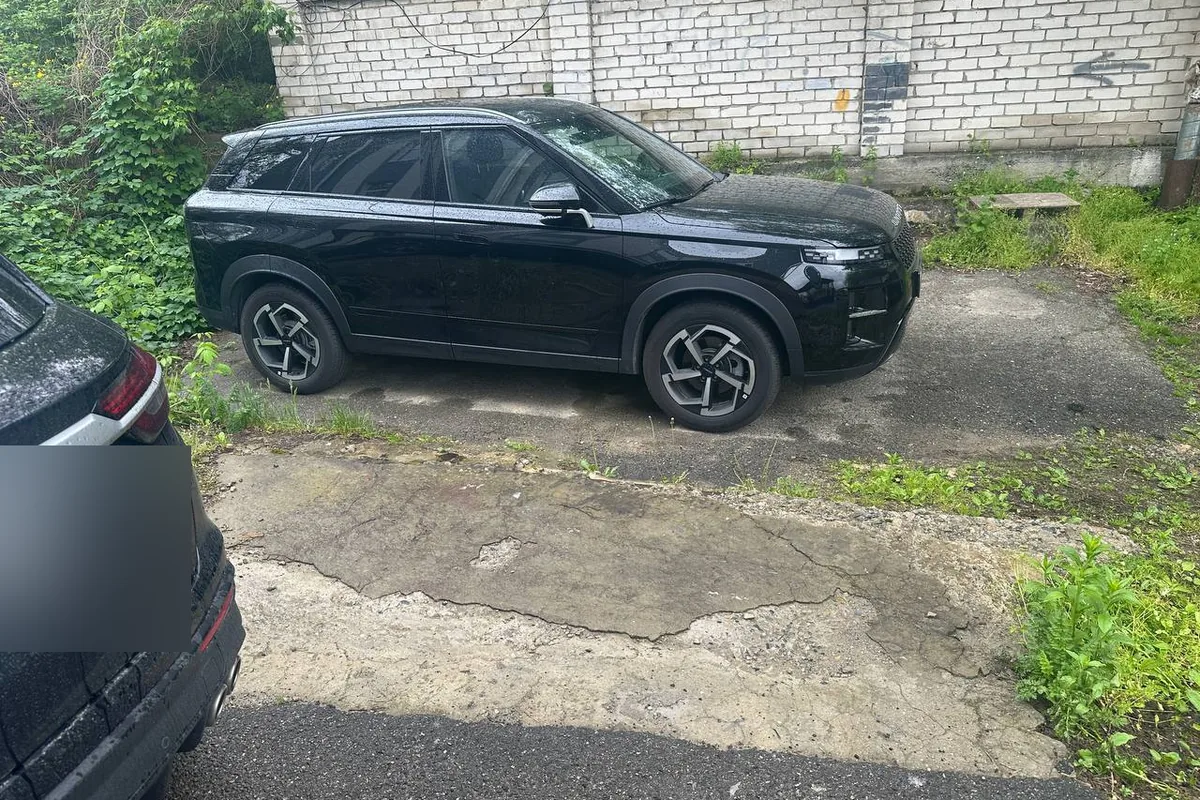

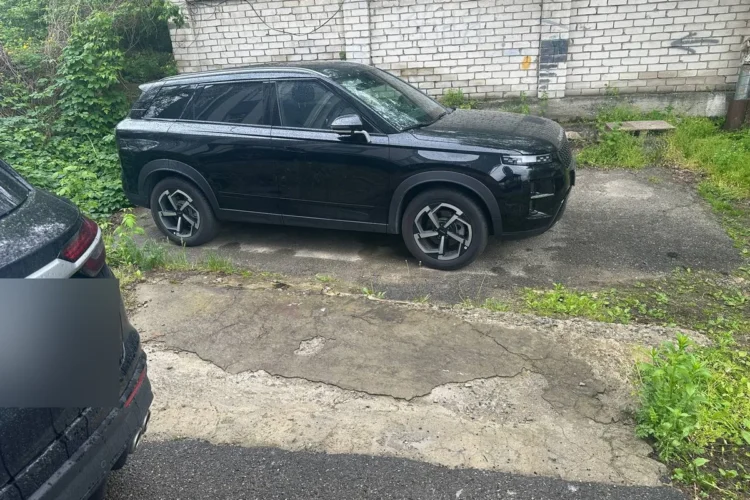

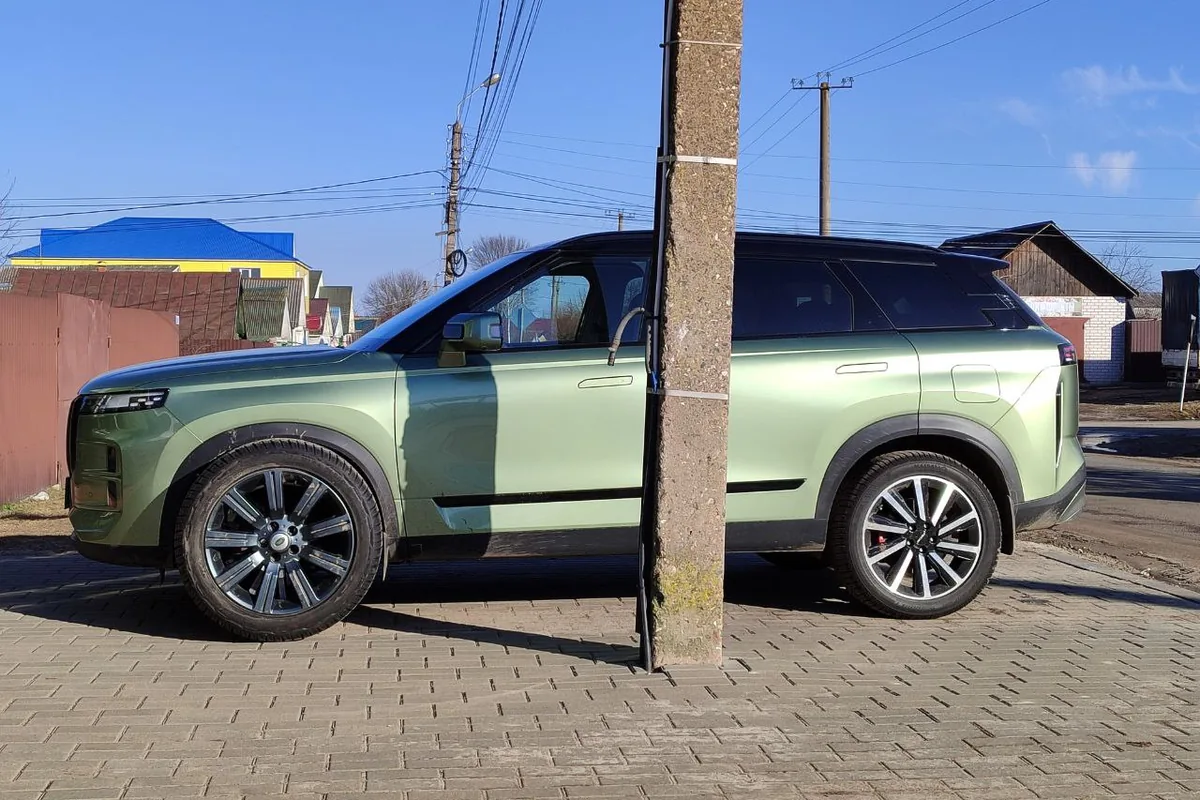

20 дюймов

Датчики давления во втором комплекте

Второй комплект колёс на J7 тянет за собой датчики: система мониторинга давления входит в базовое оснащение по ОТТС, и приборная панель без датчиков будет ругаться постоянно. В клубе датчики покупают отдельно и ставят при сборке комплекта; у одного из владельцев позиция «датчики» в смете второго комплекта стоила 8 тысяч рублей на четыре колеса. Подробно про артикулы, прописку и то, почему борт иногда показывает не то, что манометр, — в статье про датчики давления Jaecoo J7.

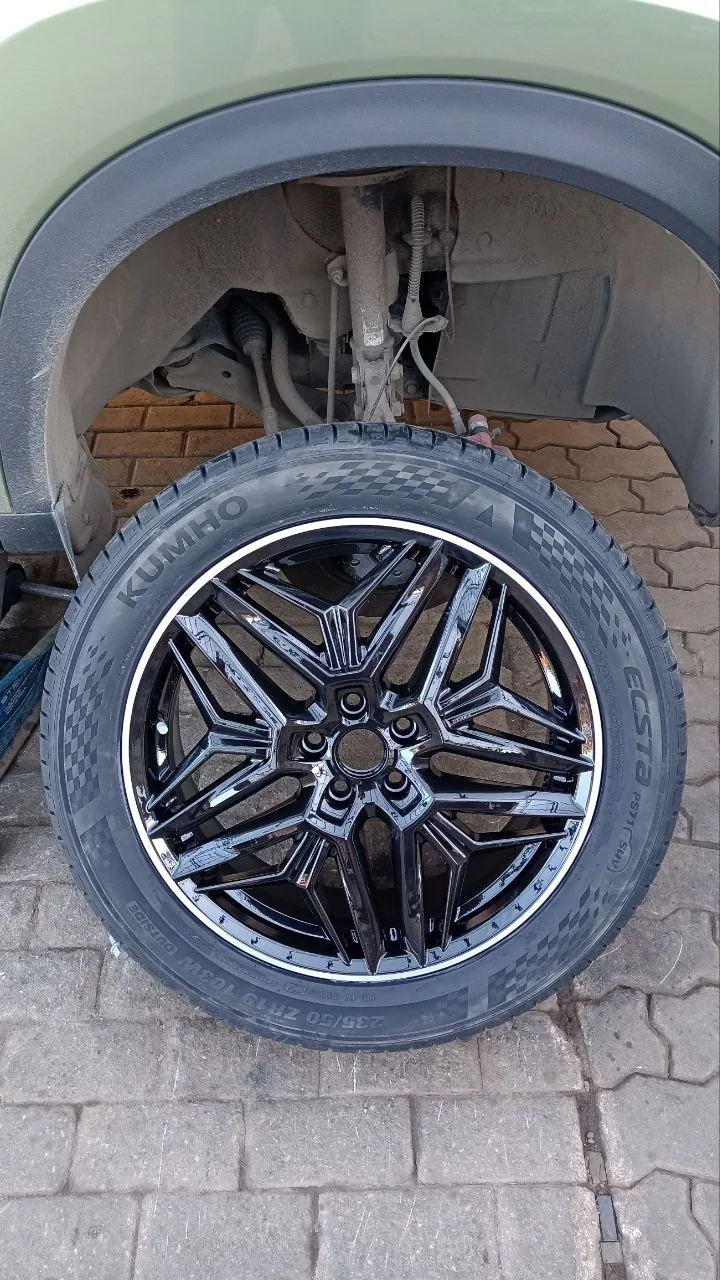

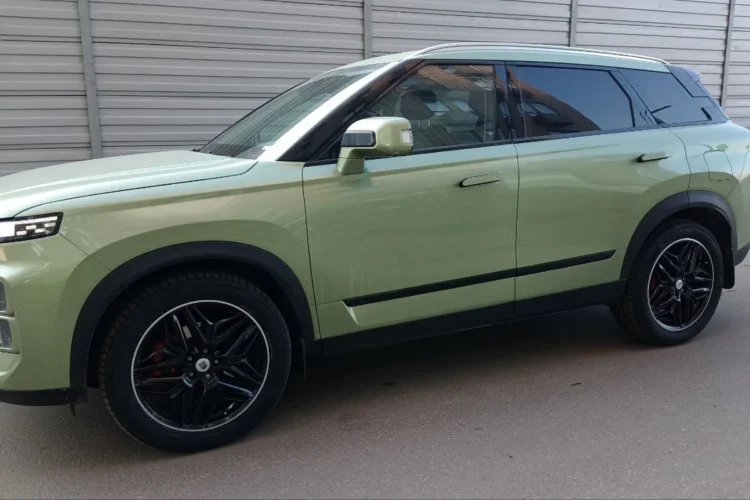

K&K «Колумб» 7×19 ET47 DIA 60,1 — единственная ходовая модель, которая повторяет заводские числа целиком. Фото владельца

Сколько это стоит

Один развёрнутый клубный расчёт есть целиком, и он полезнее любой средней цены: диски 68 000, проставки 800, датчики 8 000, шиномонтаж двух комплектов 5 000 — итого 81 800 рублей. Это верхняя граница: комплект собирался с переходными проставками и новым дизайном. Штатные по параметрам K&K «Колумб» на вторичке уходили дешевле, а комплект оригинального восемнадцатого литья с новой зимней резиной и оригинальными датчиками в сборе владельцы выставляли одним лотом.

Переобувка двух комплектов за сезон — 5 000 рублей по клубным чекам, разовая — около 3 000 (Рязань, зима 2024/25). Отсюда простая арифметика второго комплекта: он окупает сам себя не за счёт шиномонтажа, а за счёт того, что штатное литьё не ездит по реагентам полгода в году.

Коротко о главном

Диск на Jaecoo J7 подбирается по четырём числам: сверловка 5×108, ступица 60,1 мм, вылет ET47 и ширина обода — 7,5J для восемнадцатого диаметра, 7,0J для девятнадцатого. Пятое число не менее важно, и о нём забывают чаще всего: крепёж здесь болтовой, М12×1,5 длиной 28 мм, с посадкой под сферу, а не под конус, ключ на 17. К любому неоригинальному комплекту сразу берите свои двадцать болтов и центровочные кольца под 60,1 — на рынке почти всё идёт с большим отверстием.

С нештатными вылетами клуб живёт без универсального правила, и это честный итог, а не отговорка: 8,5J ET38 у одного владельца не задевает, 8,5J ET36 у другого задевает. Работает только примерка на нагруженной машине с полным вывесом руля. Что точно не встанет — 5×114,3 без проставок и вылет 50 при ширине от 7,5J. А самый спокойный второй комплект по опыту клуба — восемнадцатый диск со штатными 7,5J ET47 и шиной 235/55 R18 или 235/60 R18: обе стоят на машинах клуба без единой жалобы.
