Вибрация на Ниве Легенде (21214) на скорости 80–110 км/ч: откуда берётся и как найти причину

← Лада Нива Легенд (11.2020 — н.в.)

Короткий ответ. Вибрация Нивы Легенды на скорости почти всегда идёт от трансмиссии, а не от колёс: раздатка стоит несоосно, изношен промвал или эластичная муфта («бублик»), убиты крестовины карданов. Искать начинают с центровки раздатки на подушках — она бесплатна и часто сдвигает вибрацию в диапазон, где вы не ездите. Дальше — крестовины, промвал, подушки, и только в последнюю очередь подрамник.

Жалоба типичная и для старых, и для совсем новых машин: владельцы Легенд 2024 года пишут о «вибромассаже» уже на первой тысяче километров.

Пробег уже 1000 км, месяц авто. Сильная вибрация, сиденье как вибромассажёр, скорость от 90 км/ч, именно по кузову, после 110 км чуть проходит. Колёса балансировал. Раздатку центровали.

Откуда вибрация на Ниве

Схема трансмиссии у Легенды необычная: раздатка висит отдельно от коробки на своих подушках и соединена с ней коротким промежуточным валом (промвалом) через эластичную муфту. Дальше от раздатки идут два кардана — на передний и задний мост. Любой перекос в этой цепочке даёт вибрацию, которая зависит от оборотов валов, то есть от скорости.

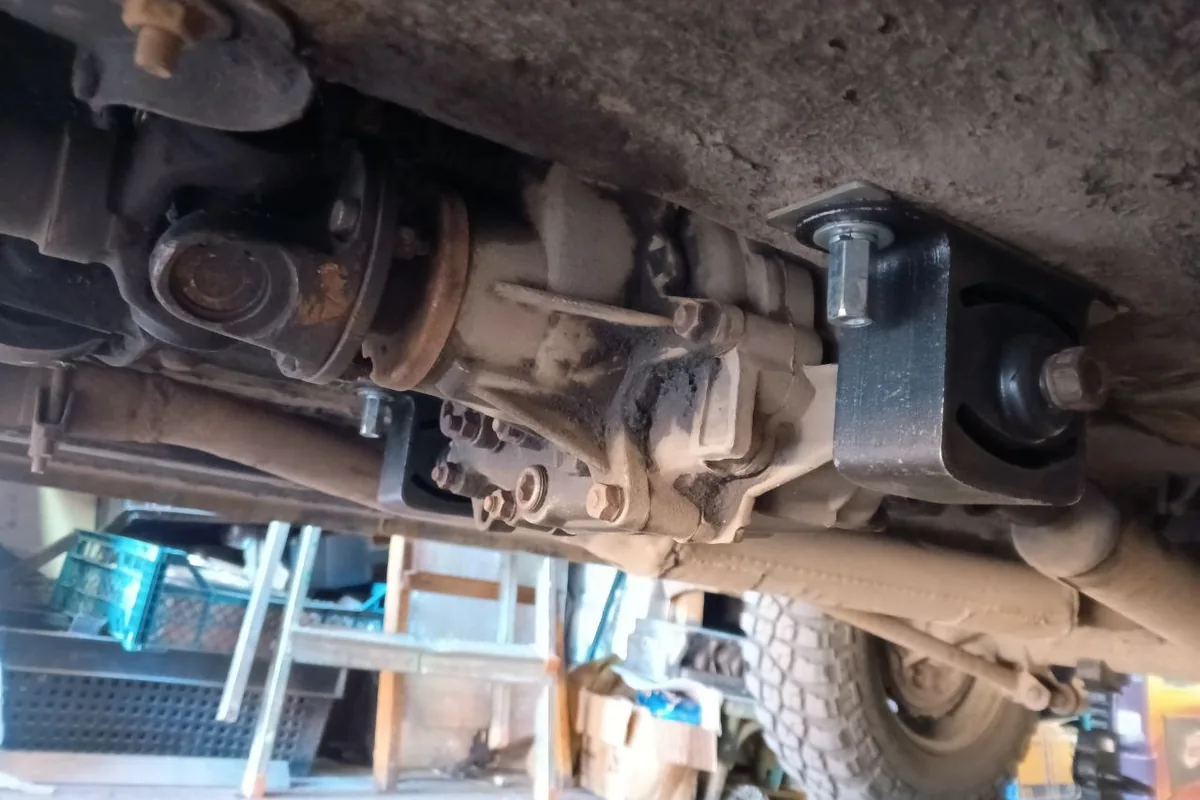

Раздатка на подушках нового образца от 21214: вибраций стало минимум, а промвал на крестовине работает как третья опора.

Раздатка в идеале выставленная в принципе не вибрирует, не в идеальном случае вибрирует в определённом диапазоне скоростей (у меня лично было с 80 до 90, потом я отцентровал на 100–110, потом было дело менял коробку и центровал на подъёмнике, вибрация ушла). Если вибрирует не в диапазоне скоростей, а постоянно, то смотр…

Шаг 1: центровка раздатки

Это первое, что советуют все, и первое, что делают дилеры. Ослабляют крепление подушек, раздатку ставят в нейтраль, на 4-й передаче раскручивают валы и отпускают газ — раздатка сама встаёт по оси промвала, после чего подушки затягивают.

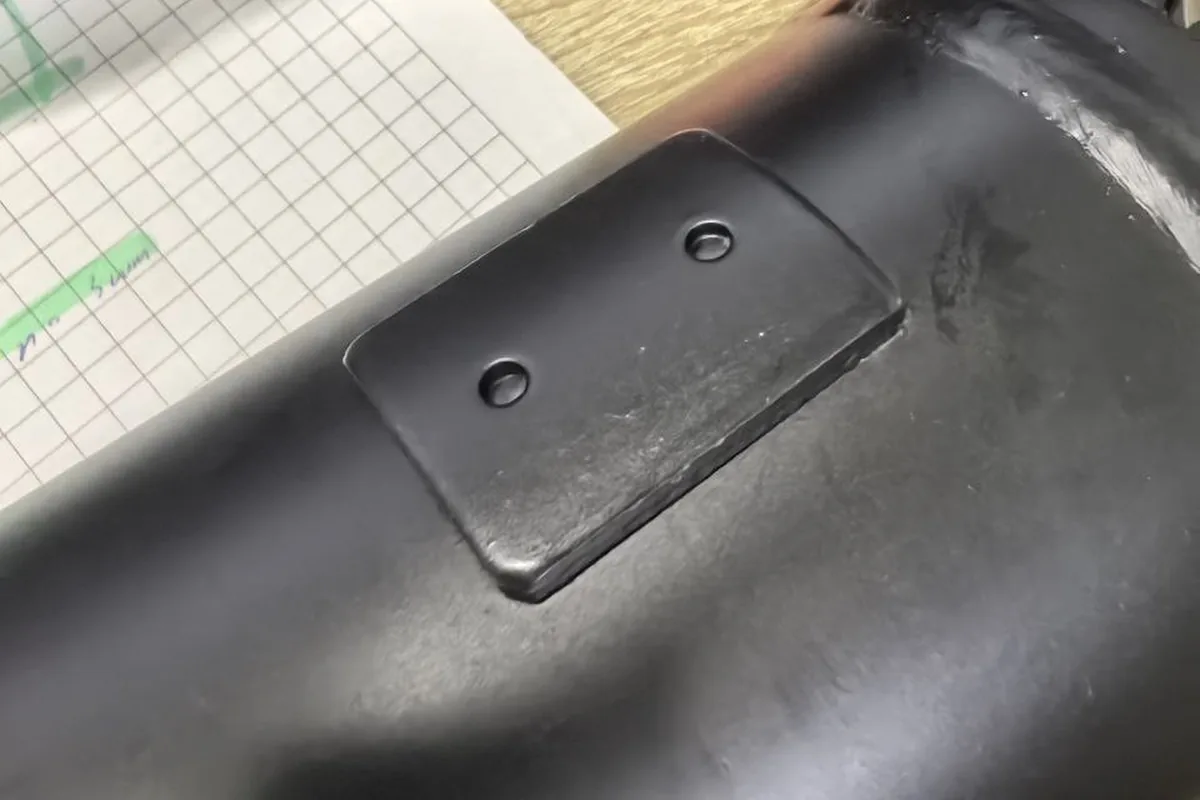

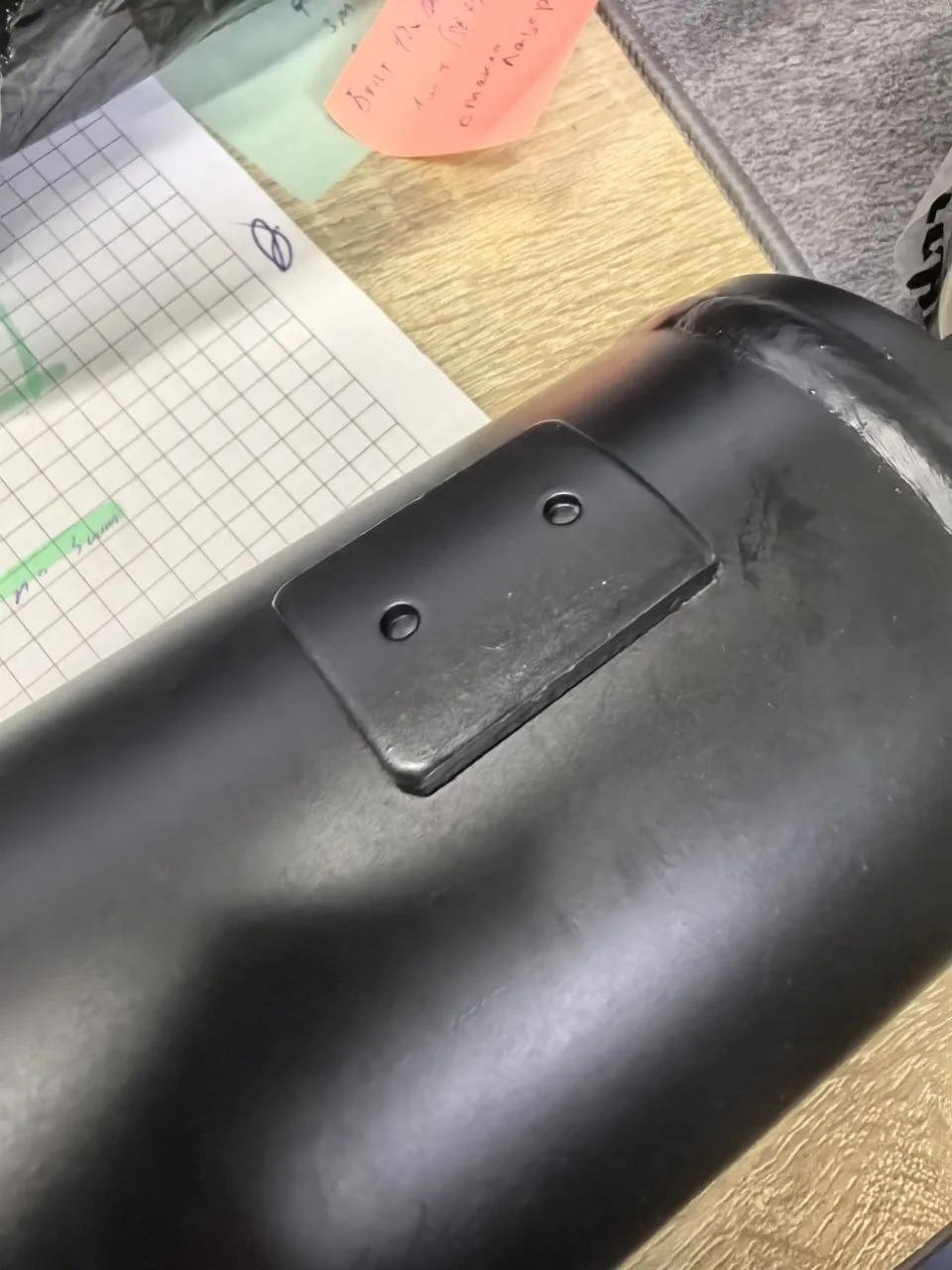

Балансировочная пластина на кардане: у дорогих производителей балансировка есть, у дешёвых за 5–6 тысяч её часто нет, отсюда вибрация на 105–110 км/ч.

Если после того как ты сделаешь как я сказал есть вибрации, то ослабь опоры раздатки, так же на 4 передаче разгоняешь до 5 тыс., медленно отпускаешь газ, около холостых выжимаешь сцепление и после остановки промвала глушишь. Затягиваешь опоры и снова проверяешь вибрации. Если они до сих пор остались, то промвал в помойку.

Центровка помогает не всем: у многих владельцев новых Легенд вибрация на 95–110 осталась и после неё. Тогда меняют подушки — ставят квадратные от 21214 или от Шевроле Нивы, иногда с пластинами-проставками.

Я себе вместо старых подушек и поставил от 214. Вибраций меньше гораздо, только между кузовом и подушками пластины проложил общей толщиной 2 мм.

Подробно про саму раздатку и её подшипники — в статье про раздатку.

Шаг 2: крестовины и шлицы карданов

Изношенная крестовина — самая дешёвая причина. Особенно если вибрация сильнее на сбросе газа или появилась после тяжёлой работы: прицепа, бездорожья, перегруза.

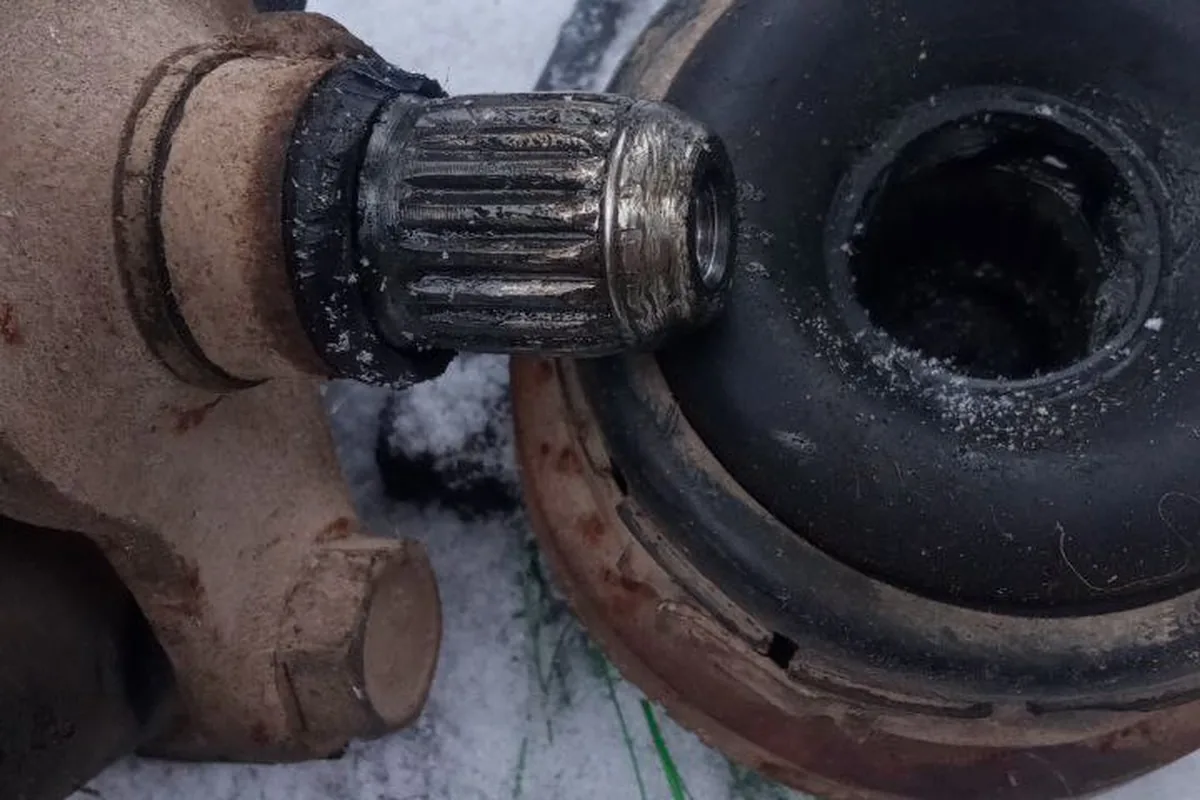

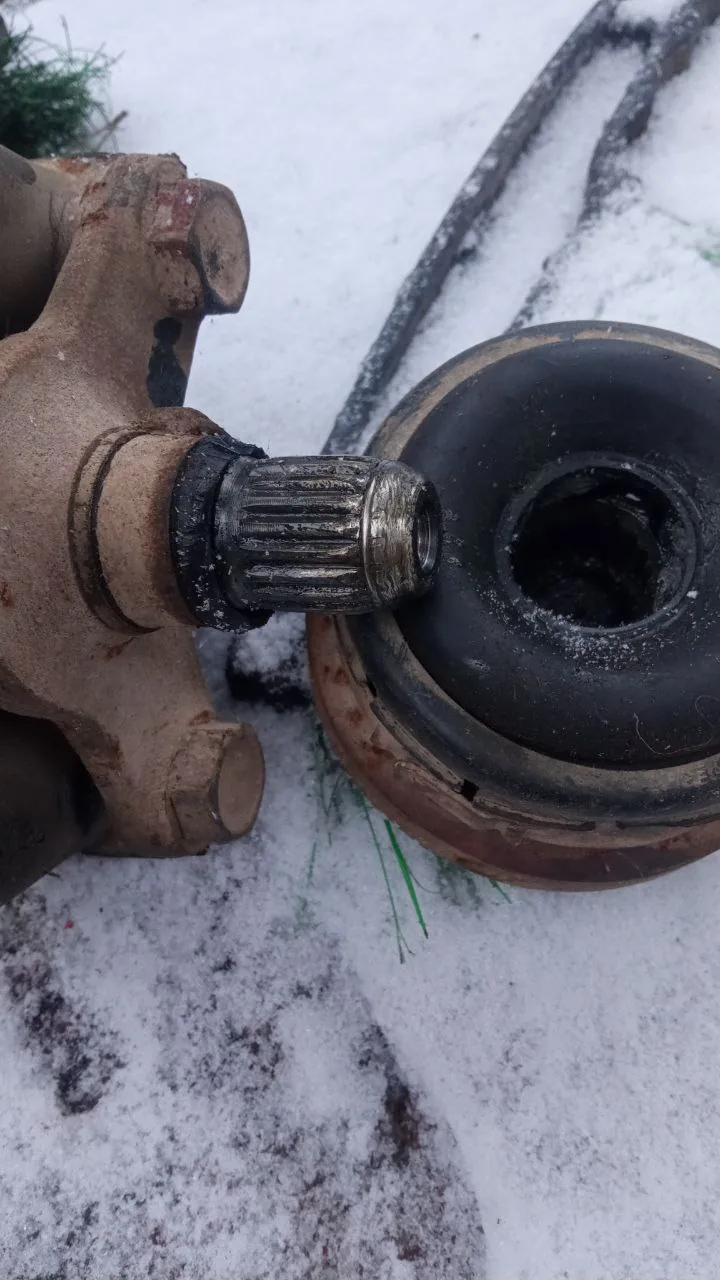

Шлицевое соединение переднего кардана на крестовинах со временем устаёт; изношенные шлицы дают люфт и вибрацию.

Крестовина кардана умирала, вибрация + скрежет (но это был затяжной процесс), потом добил крестовину, перевозя пасеку, чуть больше тонны, в горах по каменистым дорогам. Заменил крестовину, вибрация почти исчезла, сейчас обратно 1900 км еду — прям идеально, 100 едешь и норм.

Недавно похожая ситуация на 214 Ниве: на 4 передаче вибрации и скрипы, на 5 уже нет, поменял две крестовины с Озона на кардане буквально за 300 рублей одна, и всё прошло.

Если разбито шлицевое соединение, менять одни крестовины бессмысленно — кардан целиком. Многие переходят на карданы на ШРУСах, но это не гарантия: новый вал тоже нужно балансировать.

Я 2 ШРУСовых кардана СиМ купил, каждый по 15 тыс., итого 30 000 ₽. Как была вибрация, так и осталась. Теперь их надо везти на балансировку и смотреть, есть в них косяк или нет.

Про выбор карданов, ШРУСов и промвалов — в статье про карданы и ШРУСы.

Шаг 3: промвал и «бублик»

Вибрация на определённых оборотах двигателя на любой передаче — признак промвала или эластичной муфты. Тут у владельцев два противоположных опыта: одни меняют промвал и забывают о проблеме, другие после замены муфты получают вибрацию, которой раньше не было.

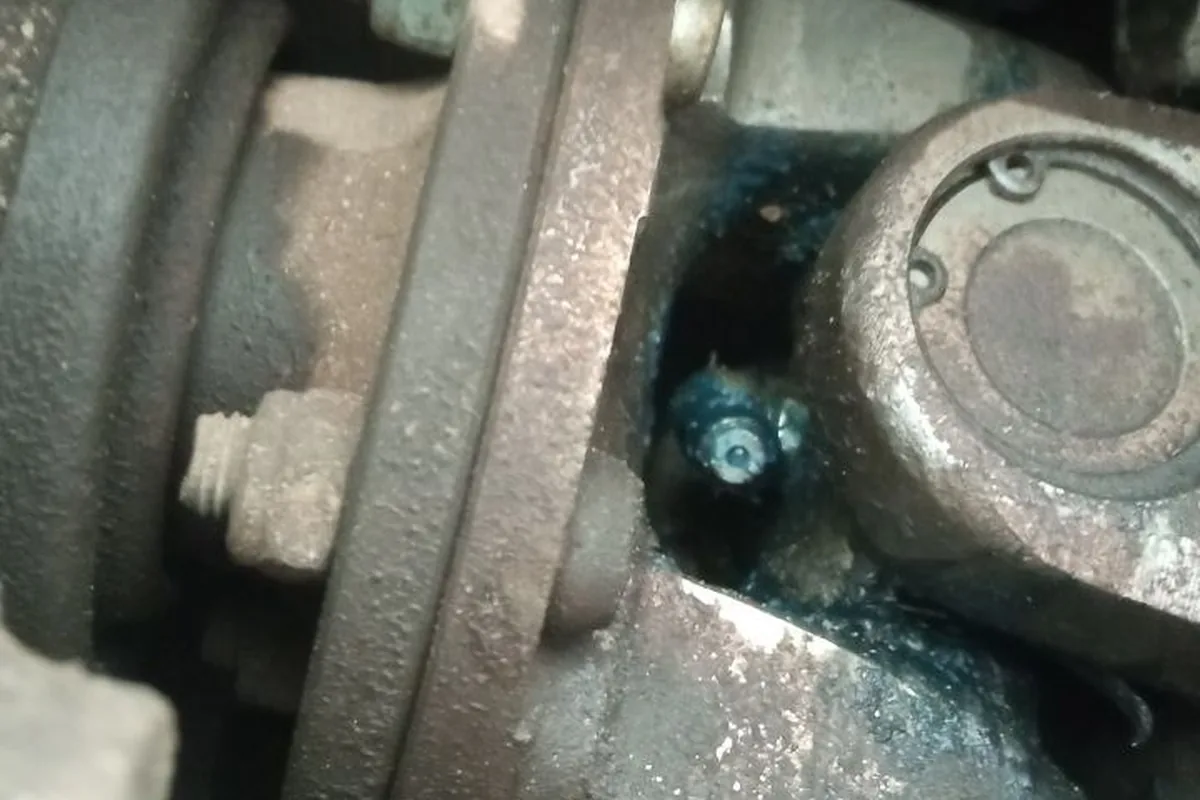

Промвал на крестовине работает почти без углов, поэтому его приходится периодически прошприцовывать: после смазки вибраций нет пару тысяч км.

Главное — родной бублик не менять, как только его поменял, всё — вибрация пошла. Моему бублику 20 лет. Он весь потрескался, я вожу с собой новый. Но у друзей, кто переходил на большие колёса, меняли бублики с сайлентблоками и на крестовины. Ерунда полная оказалась. Вернулись на родные бублики — стало лучше.

Муфту на промвале нельзя сделать идеально соосной, поэтому часть владельцев переходит на промвал с двумя крестовинами или на ШРУСовый. После любой такой замены раздатку центруют заново.

Подрамник: помогает или вредит

Подрамник под раздатку — самая спорная доработка. Сторонники пишут, что он убрал вибрации в городе. Противники — что подрамник лечит следствие, а не причину.

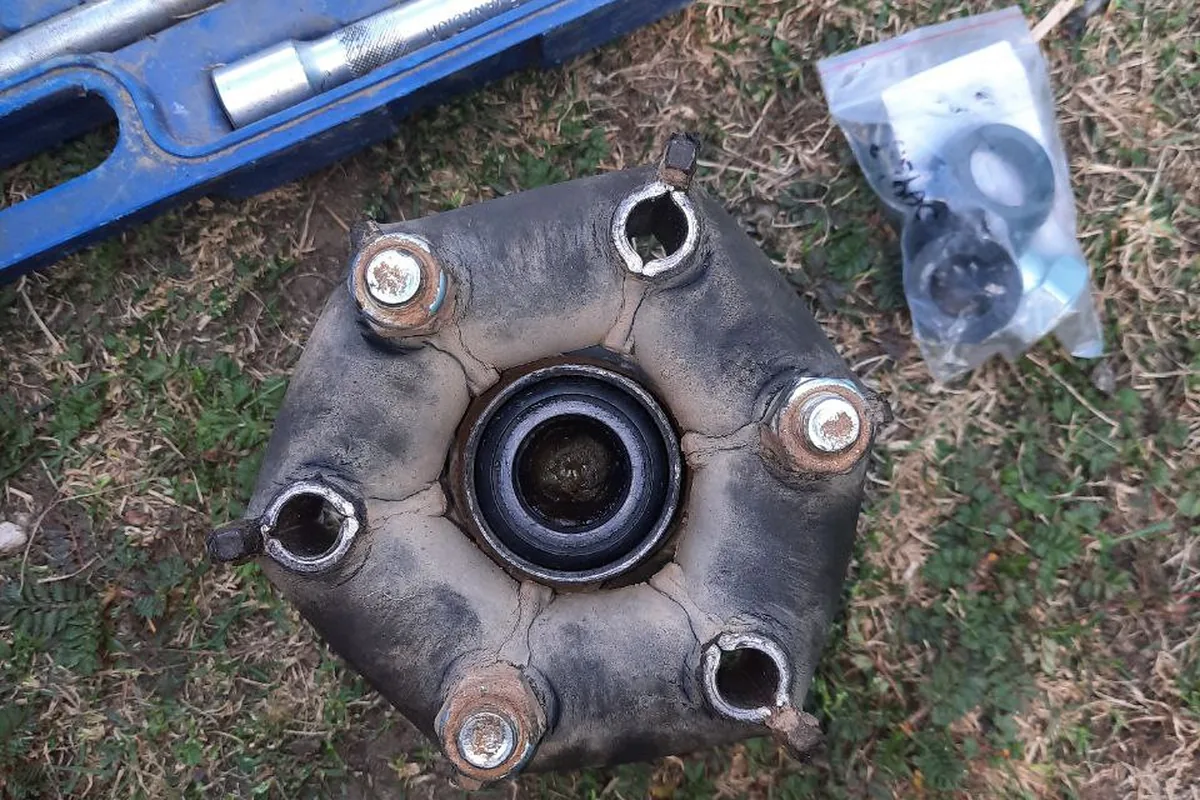

Эластичная муфта («бублик») промвала с растрескавшейся резиной — одна из причин вибрации, которая проявляется только около 40 км/ч.

Я лично 4 года езжу с подрамником где только можно, машину не жалею, и подрамник за это время ничего не сломал и не оторвал. Зато пропали полностью вибрации в диапазоне 60–80 и 120–140 км/ч.

Недавно надоумили меня поставить подрамник. Поставил, когда едешь 60–65 км — тишина почти, но ручки раздатки начали трястись на 1 и 2 передаче. Как только ускоряешься до 80 и более — начинается жесть. Такого раньше не было. Теперь буду снимать этот подрамник.

Мнение слесаря

Подрамник меняет жёсткость крепления раздатки, и резонанс уходит в другой диапазон — поэтому у одних он «помогает», у других всё портит. Ставить его стоит только на исправную трансмиссию: целые крестовины, промвал без биения, отцентрованная раздатка. Если вибрация была и до подрамника, он её не вылечит, а спрячет, и разбитый вал доломается под ним незаметно.

Если вибрирует новая машина

С новой Легендой первым делом едут к дилеру: центровка раздатки делается по гарантии. Если не помогло, стоит проверить соосность фланцев — у части машин раздатку ставят со смещением, и её приходится возвращать на место.

Решил проблему по несхождению фланца раздатки и фланца промвала: между ними вставлен ещё один фланец, итог — вибрации почти ушли. Двигатель и коробка стоят максимально к двигателю, но со старой раздаткой и промвалом проблем не было.

И проверьте спидометр по GPS: если он завышает, «вибрация на 100» на деле может оказаться вибрацией на 90 — это меняет картину поиска. Если трясёт руль, а не кузов, причина скорее в колёсах и ступицах — см. ступичные подшипники.

Коротко о главном

Вибрация Нивы Легенды на скорости — это трансмиссия: раздатка, промвал с муфтой и карданы. Искать причину начинают с бесплатной центровки раздатки, потом меняют крестовины и подушки, проверяют промвал и шлицы. Подрамник ставят последним и только на исправную трансмиссию.

Полностью убрать вибрацию на Ниве удаётся не всем: чаще её сдвигают в узкий диапазон скоростей, где машина почти не ездит. Если трясёт руль, а не кузов, смотреть надо колёса и ступицы.
