Ошибки Шевроле Нивы: расшифровка кодов P0300, P0171, P0130–P0141, P0340–P0343, P0327 и что проверять
← Chevrolet Niva рестайлинг (03.2009 — 07.2020)
Короткий ответ. Коды двигателя Шевроле Нивы — стандартные OBD-II вида P0xxx, их читает обычный сканер ELM327. По руководству ЭСУД разбирать их начинают с P0560/P0562 (напряжение бортсети), потому что просевший аккумулятор рождает ложные ошибки. Чаще всего владельцы ловят P0342/P0343 (датчик фаз — долгий пуск), P0327/P0328 (цепь датчика детонации), P0300–P0304 (пропуски, чек мигает), P0171/P0172 (смесь) и лямбды P0130–P0141. Мигающий чек — это пропуски, опасные для катализатора: дальше не ехать.
Какой блок стоит на вашей машине
Набор кодов зависит от контроллера. Руководство по ремонту называет три контроллера Bosch, и документация по ним разная.
| Контроллер | Номер по документации | Нормы | Что важно |
|---|---|---|---|
| MP7.0H | 2123-1411020-10 | Евро-2 | первые машины; руководство по ЭСУД 2004 года |
| M7.9.7 | 2123-1411020-30 | Евро-3 (есть и исполнение Евро-2) | руководство 2007 года, таблица кодов ниже взята из него |
| ME17.9.71 | — | Евро-5 | электронная педаль газа 11183-1108500 и электронная дроссельная заслонка |
Владельцы подтверждают, что ELM327 читает и ранние блоки: на вопрос про Bosch на машине 2004 года ответ был короткий — «прочитает». Встроенная самодиагностика комбинации приборов показывает собственные коды панели (например, «10» — обрыв цепи датчика уровня топлива), а не коды двигателя.
Таблица кодов: что значит и что проверить
Расшифровка — по таблице 2.3-01 руководства по диагностике M7.9.7; колонка «что проверить» — по диагностическим картам того же руководства и по опыту владельцев.
| Код | Что значит | Что проверить на Шевроле Ниве |
|---|---|---|
| Воздух, температура, дроссель | ||
| P0102 / P0103 | ДМРВ, низкий / высокий сигнал | разъём и питание ДМРВ, подсос воздуха после датчика: гофру между фильтром и дросселем, хомуты |
| P0112 / P0113 | датчик температуры впускного воздуха | встроен в ДМРВ, сначала проверяют коды P0102/P0103 |
| P0116 / P0117 / P0118 | цепь ДТОЖ: вне диапазона / низкий / высокий сигнал | датчик у термостата и его колодку; при обрыве ДТОЖ блок включает вентилятор постоянно |
| P0122 / P0123 | ДПДЗ, низкий / высокий сигнал | норма 0,3–0,7 В при закрытой заслонке и 4,05–4,75 В при открытой; трос газа на заедание |
| Лямбда-зонды и смесь | ||
| P0030–P0032, P0135 | нагреватель верхнего зонда | цепь нагревателя и тип зонда |

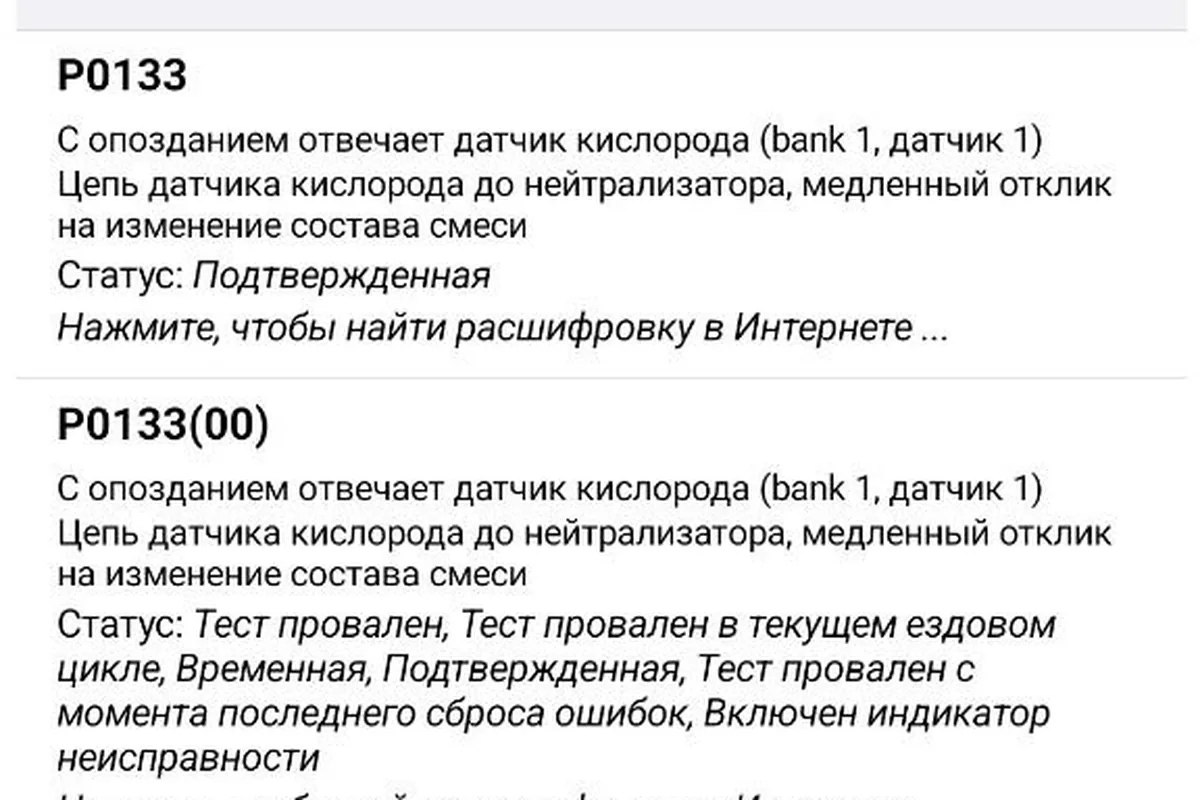

| P0130–P0134 | верхний зонд (до катализатора): неисправен, низкий/высокий сигнал, медленный отклик, неактивен | P0134 заносится, если сигнал 5 с стоит в 400–600 мВ; частые причины — слабый нагреватель, зонд другого типа, плохой контакт |
| P0036–P0038, P0141 | нагреватель нижнего зонда | цепь нагревателя, колодку под днищем |
| P0136–P0140 | нижний зонд (после катализатора) | зонд и проводку; на качество езды почти не влияет |
| P0171 | смесь слишком бедная | подсос воздуха, давление топлива, фильтр и насос, ДМРВ |

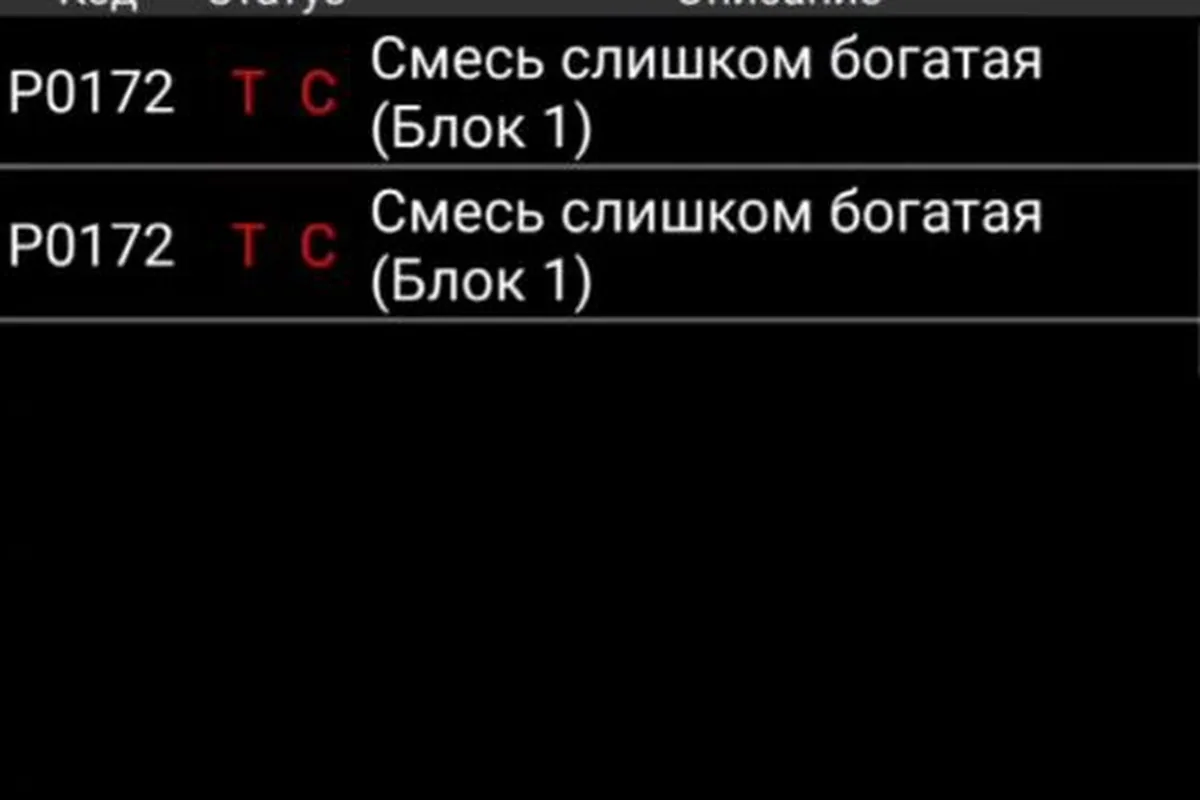

| P0172 | смесь слишком богатая | форсунки, давление в рампе, ДМРВ, верхний зонд |

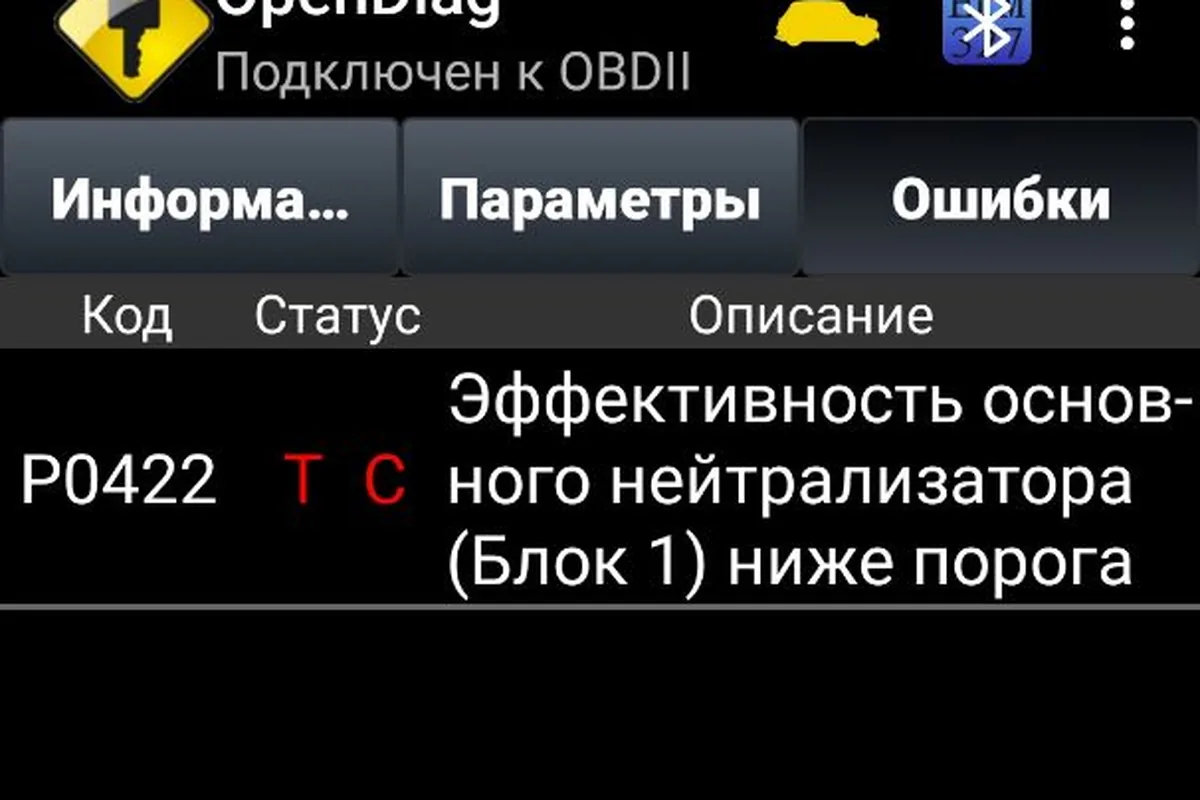

| P0422 | эффективность катализатора ниже порога | состояние катализатора, нижний зонд |
| Зажигание, форсунки, синхронизация | ||
| P0201–P0204, P0261–P0271 | цепь форсунки 1–4: обрыв / замыкание | колодки форсунок, жгут над двигателем |

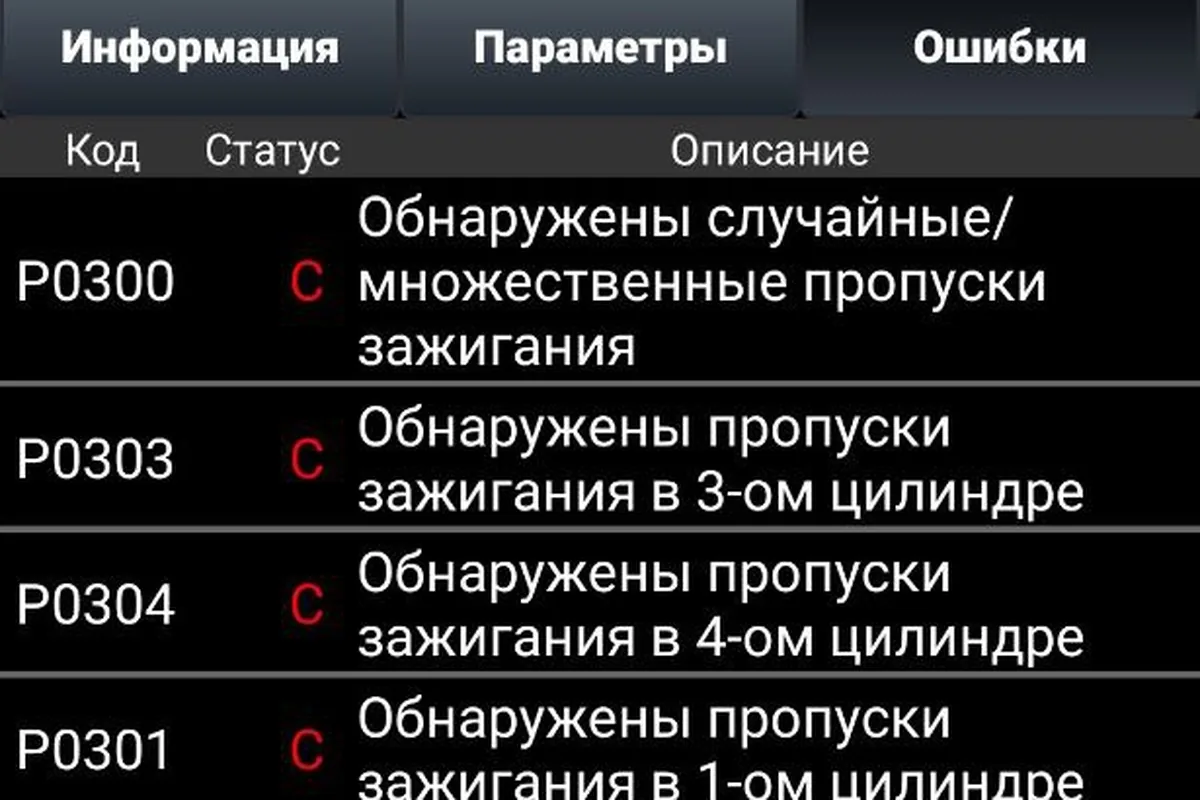

| P0300, P0301–P0304 | пропуски воспламенения (случайные / в цилиндре 1–4) | свечи, провода, катушку, компрессию и клапаны, топливо; при таких кодах чек мигает |
| P0327 / P0328 | цепь датчика детонации, низкий / высокий сигнал | разъём и проводку датчика, затяжку на блоке; P0328 бывает от посторонних стуков в моторе |
| P0335–P0339 | датчик положения коленвала (ДПКВ) | колодку и экран жгута, зазор, задающий диск на шкиве — 58 зубьев с пропуском двух |
| P0340–P0343 | датчик фаз (ДПРВ) | питание на колодке, провода, метку-магнит на звезде распредвала, растяжение цепи |
| Скорость, холостой ход, питание, реле | ||
| P0500 | датчик скорости неисправен | датчик на раздатке, провода и разъём; непостоянный код — влага в датчике |
| P0506 / P0507 | обороты ХХ ниже / выше нормы | РХХ, подсос воздуха, грязный дроссель |
| P0441, P0444, P0458, P0459 | клапан продувки адсорбера | клапан, его трубки и цепь |
| P0480 / P0481, P0691–P0694 | цепь реле вентиляторов 1 и 2 | реле и предохранители вентиляторов |
| P0560 / P0562 / P0563 | напряжение бортсети вне нормы / низкое / высокое | АКБ, генератор, массы; с этих кодов начинают любую диагностику |
| P0615–P0617, P0627–P0629 | цепь доп. реле стартера / реле бензонасоса | реле и колодки в монтажном блоке |
Почему чек загорается не сразу и почему мигает
По руководству большинство кодов заносится в память сразу, а сигнализатор загорается только через два драйв-цикла с неудачной проверкой. Исключение — пропуски воспламенения, опасные для катализатора: тогда сигнализатор мигает сразу, а блок может отключить топливо в цилиндре с пропусками. Короткие пропуски на холодном моторе при температуре ОЖ ниже 10 °C руководство допускает — от загрязнённых свечей, после прогрева они уходят.
Система видит несгоревшее топливо, чтобы не разрушить каталик и не отравить лямбду, зажигает моргающий чек. Движение запрещено с мигающим чеком. Может, топливо плохое налили?
Руководство прямо называет некачественное топливо одной из причин пропусков и рекомендует менять свечи, если они отходили больше 30 000 км. Если свечи новые, а P0300/P0301 остаются, владельцы советуют мерить компрессию и смотреть клапаны, а не менять катушку наугад. Подробнее — зажигание Шевроле Нивы.
P0340–P0343: мотор долго крутит стартером
Типично: мотор долго крутит стартером, сканер показывает P0342 или P0343, новый датчик фаз не помогает. Датчик считывает метку — магнит на заклёпке, закреплённый на звезде распредвала, — и когда метка люфтит или отваливается, никакой новый датчик ошибку не уберёт.
Стала периодически выскакивать ошибка 0342 — обрыв цепи по датчику распредвала. Напряжение на фишке есть. Датчик поменяли на новый — ошибка не уходит. Снял клапанную крышку: на звезде распредвала есть типа магнита на заклёпке, и он люфтит туда-сюда, если рукой шатать.
Другой владелец снял крышку и не нашёл магнитов вовсе — пришлось покупать новую звезду. Порядок проверки по руководству для P0342: на колодке датчика на контакте «2» должно быть напряжение бортсети, на контакте «3» — больше 9 В. Если питание в порядке и провода целы — открывать клапанную крышку: метка, её люфт и заодно растяжение цепи. Про цепь — цепь ГРМ Шевроле Нивы.
P0327 и P0328: датчик детонации меняют зря
Владельцы с P0327 часто ставят один датчик за другим, а код остаётся. P0327 — низкий уровень сигнала, то есть в первую очередь обрыв или плохой контакт: колодка, провода до блока. P0328 — высокий сигнал: замыкание на плюс или посторонние стуки в моторе, которые блок принимает за детонацию.
Ошибка Р0328 — высокий уровень сигнала датчика детонации — непосредственно к детонации никакого отношения не имеет. Возникает либо когда коротнет на плюс, либо когда в двигателе появляются посторонние стуки, из-за которых мозгам тяжело отслеживать детонацию в цилиндрах.
P0171 и P0172: смесь и газ
По руководству P0171 заносится, когда коэффициент адаптации топливоподачи уходит выше 1,225, P0172 — ниже 0,775: блок исчерпал запас коррекции. На бедную смесь владельцы первым делом меряют давление топлива в рампе и ищут подсос воздуха. Отдельный случай — машины с ГБО: на газе смесь другая, и P0171 с утренними заглоханиями у владельца Шевроле Нивы 2012 года уходил после дня езды на бензине. Если стоит газ, настройку редуктора проверяют раньше датчиков — подробнее в статье ГБО на Шевроле Ниве.
Лямбды: 133 или 537
Ошибки нагревателя P0030/P0135 после замены зонда — частая история. Владельцы связывают их с типом зонда: для машин с блоком MP7.0 (примерно до 2006 года) называют Bosch 0258005133, для M7.9.7 — 0258006537, а неподходящий зонд, по их опыту, даёт P0135. Правило не абсолютное: на машине 2006 года с M7.9.7 ошибка нагревателя вылезала и с тем, и с другим зондом, так что при повторной ошибке проверяют ещё и цепь. Руководство по диагностике даёт ориентир: у холодного зонда на сигнальном контакте 450 мВ, у прогретого при работе по обратной связи сигнал гуляет в диапазоне 50–900 мВ.
Прежде чем покупать датчик по коду, сотрите ошибки и посмотрите, что вернётся. Если кодов несколько, начните с напряжения бортсети: при слабом аккумуляторе блок сыплет ошибками по всем цепям сразу. Дальше разделяйте «цепь» и «датчик»: коды «низкий/высокий уровень» почти всегда про провода и разъёмы, и мультиметр по контактам колодки скажет больше, чем третий новый датчик. А P0422 без других кодов и без потери тяги — повод проверить катализатор при случае, а не срочно ехать в сервис.
Чем отличается от Тревела
На Ниве Тревел мотор с электронной педалью газа, и её ошибки обсуждают на машинах с малым пробегом и на гарантии. На Шевроле Ниве 2002–2020 годов часто встречаются блоки MP7.0 и M7.9.7 с тросом газа, а коды — следствие возраста: люфтящая метка на звезде, окисленные разъёмы, уставшие лямбды и катализаторы. Разбор Тревела — ошибки Нивы Тревел.
Коротко о главном
Код P0xxx на Шевроле Ниве читается любым ELM327, но расшифровка — только начало: по руководству сначала исключают просадку напряжения, а коды «низкий/высокий уровень сигнала» чаще означают провод или разъём, чем сам датчик.
Долгий пуск с P0342/P0343 — смотреть магнит на звезде распредвала и цепь; P0327 — проводку детонации; мигающий чек с P0300 — остановиться и искать пропуски, пока не пострадал катализатор.
