Предохранители Haval H3: где блоки, как подключаться и почему нельзя ставить номинал больше
← Haval H3 (04.2024 — 03.2026)
Про предохранители на Haval H3 вспоминают в двух ситуациях: что-то перестало работать или нужно подключить регистратор с сигнализацией. И там и там ошибка стоит дорого. Разбираемся, где блоки, что написано в руководстве, как правильно врезаться и почему спор о «предохранителе побольше» имеет единственный правильный ответ.

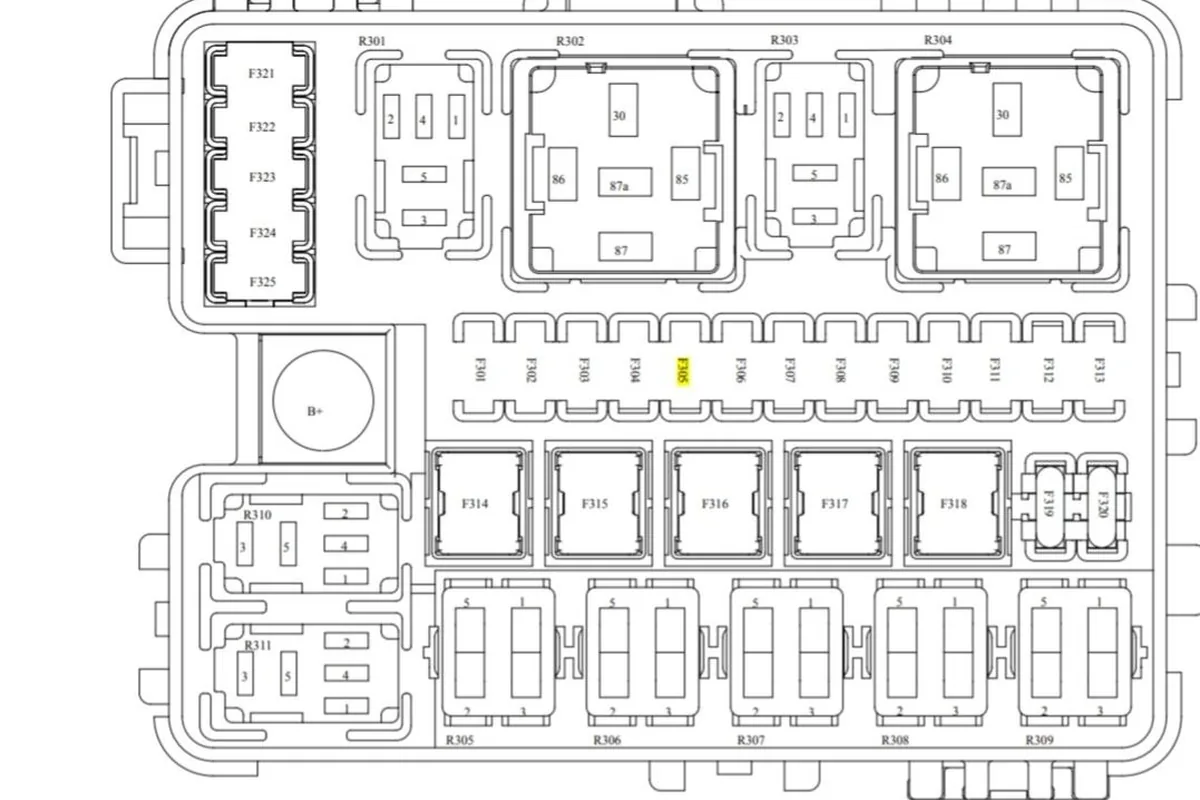

Где блоки
| Блок | Где | Что в нём |
|---|---|---|

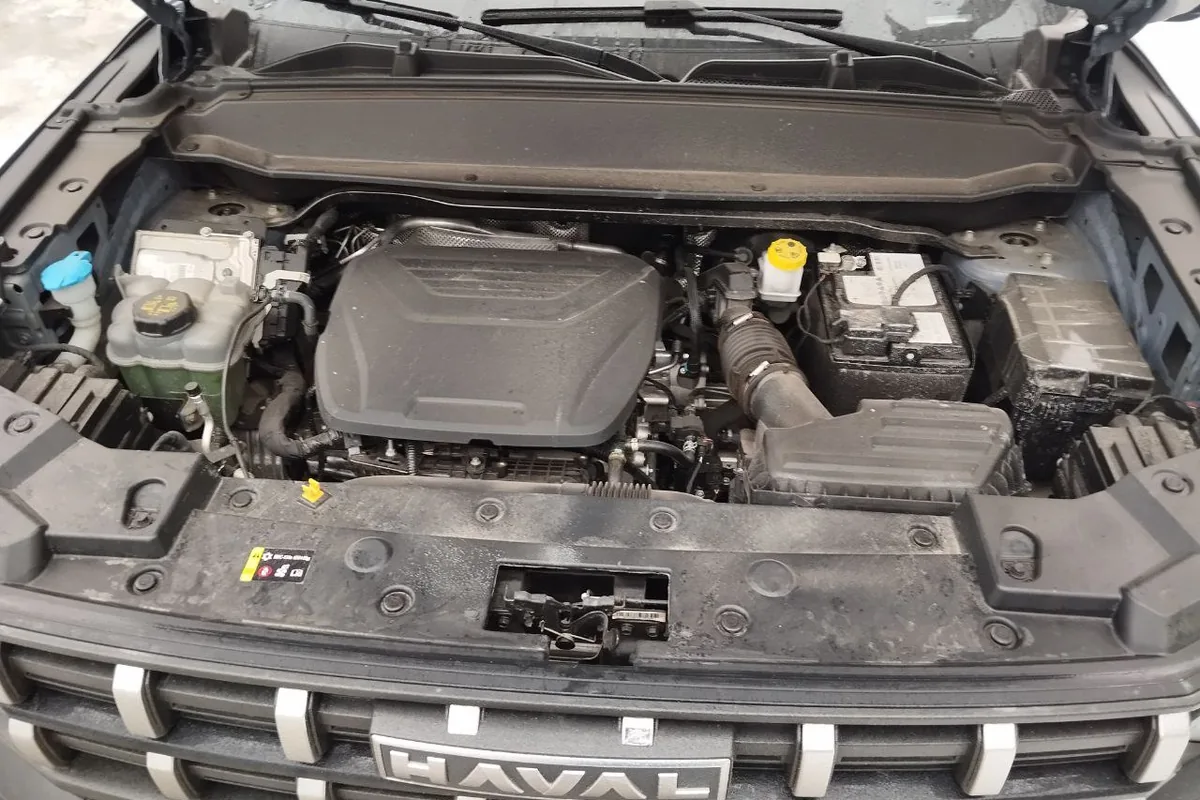

| Моторного отсека | рядом с аккумулятором, под съёмной крышкой | силовые цепи, двигатель, освещение, обогревы |
| Салонный | в торпедо со стороны водителя, под крышкой на двух защёлках | мультимедиа, розетки, кузовная электроника |
Руководство описывает доступ прямо: чтобы открыть салонный блок, нажимают на две защёлки на крышке и тянут её вверх; у подкапотного крышка просто снимается.
Ещё раз напишу. Под капотом есть блок предохранителей. Там же ключик для их извлечение. Проверить все визуально. Предохранители для того и есть, чтобы изредка сгорать.
Три вещи, которые полезно знать заранее и которые прямо написаны в руководстве:
- съёмник и запасные предохранители лежат в крышке подкапотного блока, отдельно их искать не нужно;
- к обеим крышкам приклеены наклейки со схемой — по ним и определяется, какой предохранитель за что отвечает;
- перед работой руководство требует выключить всё, перевести питание в OFF, включить стояночный тормоз и снять минусовую клемму аккумулятора.
Про последствия снятия клеммы — в статье про аккумулятор: стеклоподъёмники после этого требуют повторной инициализации.
Порядок поиска
Логика простая, и в руководстве она разложена по шагам. Перегоревшая вставка видна на просвет: тонкая перемычка внутри корпуса разорвана. Менять её нужно на предохранитель точно такого же номинала и цвета.
| Цвет | Номинал |
|---|---|
| Розовый | 4 А |
| Коричневый | 7,5 А |
| Красный | 10 А |
| Синий | 15 А |
| Жёлтый | 20 А |
| Прозрачный или белый | 25 А |
| Зелёный | 30 А |
Отдельное указание руководства, которое часто пропускают: неисправность может быть вызвана перегоранием нескольких предохранителей сразу, поэтому проверять нужно все, а не остановиться на первом найденном.
Почему нельзя поставить номинал больше
Спор, который в клубе разбирали подробно и с правильным итогом.
Любой предохранитель защищает провод идущий к блоку который через через него питается. Соответственно любой предохранитель по мощности всегда слабее илущего от него провода. Сделано это для того, чтобы короткое замыкание в любом блоке не вызвало возгорание провода идущего к нему. Поэтому нельзя ставить больший предохранитель вместо меньшего, чтобы запирать где то там дальше ещё одного потребителя. И если сгорол предохранитель, вы его меняете и он снова сгорает, надо искать причину.
Уточнение оппонента добавляет вторую функцию:
И кроме провода, предохранители ( плавкая вставка в данном случае), защищает элемент, который этим проводом питается. Провода как правило ставят на нагрузку с нормальным таким запасом по механической прочности.
Обе позиции верны, и руководство формулирует итог однозначно: ремонтировать перегоревший предохранитель или ставить вставку другого цвета и номинала запрещено — это ведёт к возгоранию проводки от перегрузки. Если запасной той же величины скоро перегорает снова, это признак серьёзной неисправности электрики, и дальше нужен сервис.

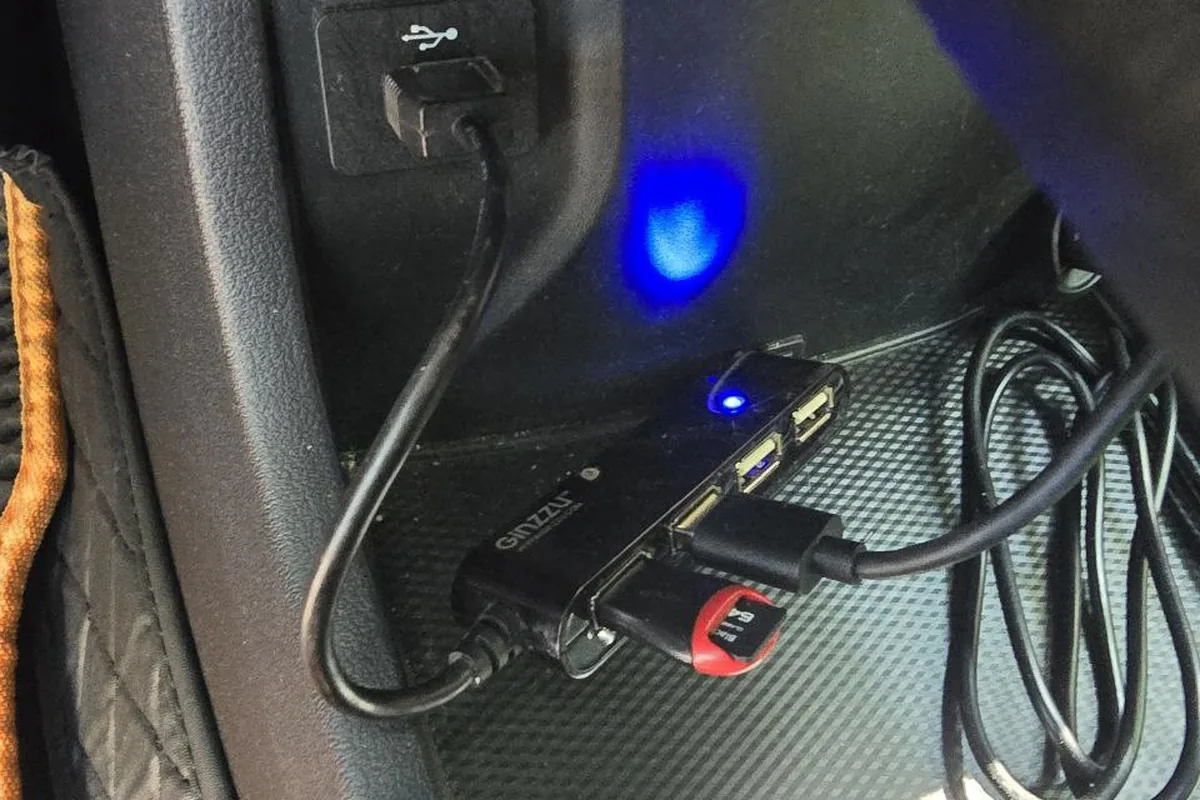

Подключение регистратора и сигнализации
Основной практический сценарий, ради которого владельцы вообще открывают блок.
В блок предохранителей подключают в том случае, если хотят чтобы регистратор был подключен круглосуточно. А как он будет писать при отключённом зажигании, зависит от настроек парковочного режима регистратора.
Врезка делается через переходник, который вставляется в гнездо вместо штатного предохранителя и имеет своё гнездо плюс отдельную вставку для нового потребителя. Штатная цепь при этом не нарушается, а новый провод получает собственную защиту.
| Что нужно от цепи | Какое гнездо искать |
|---|---|
| Питание при включённом зажигании | гаснет при переводе питания в OFF |
| Постоянный плюс для парковочного режима | напряжение есть на закрытой машине |
| Масса | болт кузова под торпедо, не на клемму |
Важное предупреждение из клуба: нельзя брать питание в первом попавшемся месте, например в плафоне освещения.
Да. Поэтому не стоит подключать видеорегистратор к найденному плюсу в плафоне. Блок предохранителей же это просто место питания всех потребителей.
Второе — врезка иногда становится причиной ошибок на приборной панели, и связь эту замечают не сразу.
У меня такое случилось, когда я пытался подключить видеорегистратор к блоку предохранителей. Если вы что-то делали с электричеством, возможно, именно поэтому и возникает ошибка. Я решил свою проблему подключением запасных предохранителей.
Подробнее про сам монтаж — в статье про видеорегистратор.
Розетка прикуривателя: что она держит
Ограничение, о которое спотыкаются владельцы компрессоров и холодильников.
А сколько холодильник потребляет? Нынешние китайцы «нежные» и на салонный прикуриватель даже компрессор для подкачки не подключают уже, предохранители горят сразу же.
Розетка на 12 вольт рассчитана на ток своего предохранителя, и мощные потребители в неё включать нельзя. Компрессоры для подкачки колёс подключают крокодилами напрямую к аккумулятору — так делает большая часть клуба.
По врезке в блок предохранителей у меня три правила, и они снимают почти все проблемы, с которыми потом приезжают.
Первое: только через переходник. Никаких скруток на ножку предохранителя и никаких проколов изоляции. Переходник стоит двести рублей, вставляется в штатное гнездо и несёт собственную вставку для нового потребителя. Штатная цепь при этом остаётся нетронутой, и при визите к дилеру всё возвращается к заводскому виду за минуту.
Второе: масса на кузов, а не на минусовую клемму аккумулятора. На этой машине на клемме стоит датчик тока, и любой потребитель, посаженный минусом мимо него, ломает системе картину заряда.
Третье: выбирайте цепь по назначению, а не по удобству. Регистратору с парковочным режимом нужны две линии: постоянная и включаемая зажиганием. Он по разнице между ними понимает, что машина заглушена. Если посадить обе на постоянный плюс, устройство не уснёт и высадит аккумулятор за ночь.
Что до номинала. Просьба «поставьте побольше, а то горит» — самая опасная из тех, что я слышу. Предохранитель горит не потому, что маленький, а потому, что где-то есть неисправность. Поставив тридцать вместо пятнадцати, вы не решите проблему, а перенесёте точку плавления с копеечной вставки на жгут проводки за приборной панелью.
И бытовой совет: купите пачку предохранителей всех номиналов и держите её в бардачке. Стоит триста рублей и однажды спасёт поездку.
Половина лобового не оттаивает
Частный случай, который в клубе разобрали и который прекрасно иллюстрирует, зачем вообще смотреть в блок.
Вроде было что то подобное у человека , фото выкладывал — оказалось , предохранитель сгорел на обогрев одной половины , там два предохранителя , каждый на свою половину стекла . Тоже полстекла оттаивало .
Подогрев лобового стекла разделен пополам, на два предохранителя. Тут в чате человек говорил что предохранители на обогрев плохо вставлены, надо посильнее затолкать)
Отсюда простое правило: если перестала работать половина чего-либо симметричного, дело почти всегда в предохранителе, а не в самом устройстве. Про обогревы — в статье про климат-контроль.
Когда предохранитель ни при чём
Обратная ситуация: отказ есть, а вставки целы. Так бывает, когда виноват не предохранитель, а реле или блок.
Если блок коротит, никто не думает о спасения блока. А если думает, то ставит внутри блока разные предохранители к разным элементам. Думают же о том чтобы машина не сгорела от нагрева провода. Поэтому предохранитель перед этим проводом.
В таких случаях следующий шаг — считать ошибки сканером. Про это — в статье про ошибки.
Коротко о главном
На Haval H3 два блока предохранителей: в моторном отсеке рядом с аккумулятором и в торпедо со стороны водителя под крышкой на двух защёлках. Съёмник и запасные вставки лежат в крышке подкапотного блока, схемы наклеены на обе крышки. Перед работой руководство требует снять минусовую клемму.
Менять предохранитель можно только на такой же по номиналу и цвету: вставка защищает не прибор, а провод, и больший номинал переносит точку плавления на жгут. Повторное перегорание — признак неисправности, а не повод поставить крупнее. Регистратор и сигнализацию врезают через переходник в штатное гнездо, массу берут на кузов, а для парковочного режима нужны две линии — постоянная и включаемая зажиганием. Обогрев лобового стекла разделён на две половины с отдельным предохранителем на каждую, поэтому «оттаивает только половина» лечится заменой одной вставки.
