Двигатель Mitsubishi 4m40

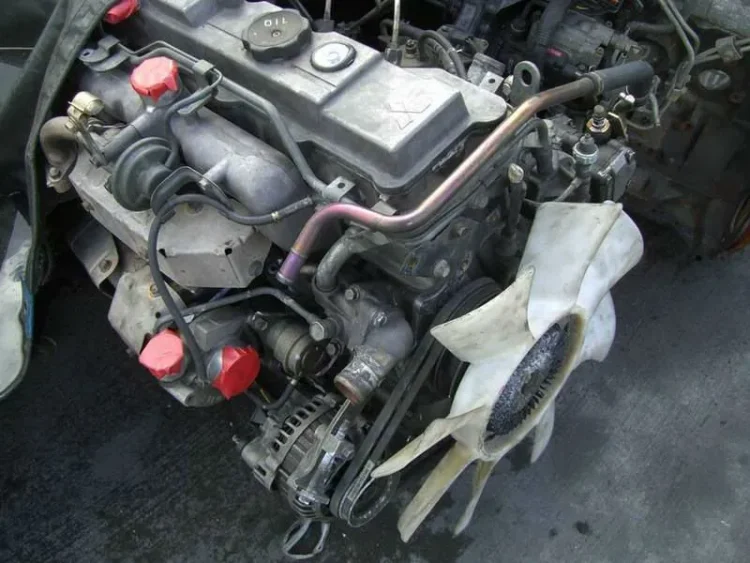

Новый дизельный 4M40
Новый дизельный 4M40

Это рядный 4-цилиндровый дизельный силовой агрегат с верхним расположением распредвала. 4m40 оснащён чугунным блоком цилиндров и полуалюминиевым ГБЦ. Объём мотора составляет 2835 см.

Описание двигателя

ВНИМАНИЕ! Надоело платить штрафы с камер? Найден простой и надежный, а главное 100% легальный способ не получать больше "письма счастья"... Читать дальше»

Любая моторная установка должна быть уравновешена по инерционным силам. 4m40 — не исключение. За эту функцию отвечают 2 добавочных балансирных вала. Они приводятся в действие промежуточными шестернями от коленвала, и располагаются так: наверху справа и внизу слева. Коленвал двигателя стальной, опирается на 5 подшипников. Поршень особого типа, полуалюминиевый, соединяется с шатуном посредством плавающего пальца.

Кольца выполнены из чугуна. В ГБЦ установлены вихревые камеры сгорания (ВКС), дающие возможность повысить показатель топливной экономичности. По сути, это закрытые металлические камеры, поставленные в ГБЦ. Внутри имеется металлокерамическая вставка и сферический экран, образующий с внутренней поверхностью камеры воздушный зазор. Помимо обеспечения полного сгорания топлива, ВКС позволяет снизить количество окислов азота.

Распредвал двигателя 4m40 и ТНВД приводится в действие от коленвала посредством шестерни.

Турбина 4m40
Турбина 4m40

Технические характеристики

ПроизводствоKyoto engine plant
Марка двигателя4M4
Годы выпуска1993-2006
Материал блока цилиндровчугун
Тип двигателядизельный
Конфигурациярядный
Количество цилиндров4
Клапанов на цилиндр2
Ход поршня, мм100
Диаметр цилиндра, мм95
Степень сжатия21.0
Объем двигателя, куб.см2835
Мощность двигателя, л.с./об.мин80/4000
125/4000
140/4000
Крутящий момент, Нм/об.мин198/2000
294/2000
314/2000
Экологические нормы
ТурбокомпрессорMHI TF035HM-12T
Вес двигателя, кг260
Расход  топлива, л/100 км (для Pajero 2)
— город15
— трасса10
— смешан.12
Расход масла, гр./1000 кмдо 1000
Масло в двигатель5W-30
5W-40
10W-30
15W-40
Сколько масла в двигателе, л5,5
Замена масла проводится, км15000
(лучше 7500)
Рабочая температура двигателя, град.90
Ресурс двигателя, тыс. км
— по данным завода
 — на практике400+
Тюнинг, л.с.
— потенциал
— без потери ресурса
Двигатель устанавливалсяМицубиси Л200, Делика, Паджеро, Паджеро Спорт

Эксплуатация и ремонтопригодность дизельного мотора

4m40 больше известен, как двигатель Паджеро 2. Он был впервые установлен на этот внедорожник в 1993 году. Дизельный агрегат был введён на замену старого 4d56, но последний ещё выпускался после этого некоторое время.

Первое, на что обращают внимание эксперты по дизельным авто, это турбина — ресурс её на 4m40 в районе 300 тыс. км. Раз в год надо обязательно чистить клапан EGR. В целом, мотор надёжен, при грамотном регулярном обслуживании и заправке хорошей соляркой и маслом протянет не меньше 350 тыс. км пробега автомобиля.

Проблемные места двигателя 4m40

ПроблемаОписание и решение
ШумностьВозникает высокая шумность после растяжения цепи ГРМ. Поэтому важно своевременно проверять и менять привод.
Трудный запускЧасто эта проблема решается заменой сальника ТНВД. В некоторых случаях возможна регулировка клапана обратки.
Трещины в головке блокаОдна из самых распространённых болезней мотора. Желательно заменить ГБЦ, если в расширительный бачок попали газы.
Нарушение работы системы газораспределенияПричина не в ремне ГРМ, как на большинстве двигателей. Здесь установлена прочная цепь, поэтому исправить нарушение работы ГРС позволит регулировка клапанов впуска и выпуска.
Снижение мощности, стукРешается проблема очисткой и регулировкой клапанов. По ходу длительной эксплуатации увеличиваются зазоры между торцами и кулачками, что влияет на неполное открытие клапанов.
Нестабильная работа двигателяРекомендуется проверить гидронатяжитель цепного привода, который очень чувствителен к давлению масла.
Повышение расхода топлива, увеличение шумностиПроверить ТНВД.

Регулировка клапанов на 4m40

После каждых 15 тыс. км пробега на двигателе требуется проводить проверку/регулировку клапанов. Зазоры на «горячем» ДВС должны быть такие:

  • для впускных клапанов — 0,25 мм;
  • для выпускных — 0,35 мм.

Проводить регулировку клапанов на 4m40, впрочем, как и на других моторах, крайне важно. Дизель 4m40 — это достаточно сложный механизм, оснащённый множеством различных деталей. Чтобы всё работало идеально на протяжении длительного времени, надо своевременно проводить обслуживание.

Регулировка клапанов 4m40
Регулировка клапанов 4m40

Клапаны, это иначе «тарелки» с длинными стержнями. Ставят их в блоке цилиндров. На каждый цилиндр приходится по два клапана. В закрытом состоянии они прилегают к сёдлам, изготовленным из прочной стали. Чтобы материал «тарелок» не повредился, клапаны изготавливаются из особых сплавов, выдерживающих значительные механические и тепловые нагрузки.

Клапаны — это составные части ГРМ системы. Их принято классифицировать на впускные и выпускные. Первые отвечают за впуск топливной смеси, вторые — за выпуск отработанных газов.

В процессе длительной работы двигателя, «тарелки» расширяются, а их стержни удлиняются. Поэтому изменяются и размеры зазоров между толкающими кулачками и торцами. Если отклонения будут превышать предельно допустимые значения, потребуется обязательная регулировка.

Проводить настройку своевременно крайне важно. Например, при малых зазорах будет неизбежно происходить «подгорание» — нарушится работа системы газораспределения, ведь на зеркалах «тарелок» будет накапливаться чрезмерно толстый слой нагара. При увеличенных же зазорах, клапаны не будут в состоянии полностью открываться. Из-за этого значительно снизится мощность двигателя, клапаны начнут стучать.

Цепной привод ГРМ: плюсы и минусы

В двигателе 4m40 задействована двухрядная цепь ГРМ. Она служит гораздо дольше ремня — примерно, около 250 тыс. км пробега. Это проверенное временем решение, зарекомендовавшее себя как достаточно надёжное. Цепной привод долговечнее, хотя и имеет ряд минусов.

  1. Повышенный уровень шума двигателя 4m40 вызван как раз использованием цепного привода ГРМ. Однако этот недостаток легко компенсируется качественно проведённой ШВИ моторного отсека.
  2. После 250 тыс. км пробега цепь начинает растягиваться, появляется характерный шум. Правда, никакими серьёзными проблемами это не сулит — деталь не проскакивает на шестернях, фазы ГРС не сбиваются, мотор продолжает стабильно работать.
  3. Двигатели с металлической цепью сравнительно тяжелее моторов с ременным приводом. Это отрицательно сказывается на задачах современного производства. Как известно, в гонке за конкурентами все сконцентрировались на более компактных ДВС, поэтому размеры силового агрегата и его вес стараются снижать. Двухрядная цепь никак не подходит к таким стандартам, разве что однорядная узкая, но она не для мощного дизельного 4m
  4. В цепном приводе используется гидронатяжитель, который очень чувствителен к давлению масла. Если оно будет «скакать» по каким-либо причинам, зубья цепи начнут проскальзывать как на обычном ременном приводе.
Цепь ГРМ
Цепь ГРМ

Но цепной привод наряду с минусами имеет и много плюсов.

  1. Цепь является внутренней деталью двигателя, а не выведена как ремень отдельно. Это означает, что она надёжно защищена от воздействия грязи, пыли и воды.
  2. Благодаря использованию цепного привода удаётся лучше выставлять фазы ГРС. Цепь длительное время не подвержена растяжению (250-300 тыс. км), поэтому растущие нагрузки на двигатель ей нипочём — мотор не будет терять изначальной мощи на повышенных и максимальных оборотах.

ТНВД 4m40

В двигателе 4m40 изначально применялся механический ТНВД. Насос работал с турбиной MHI и с интеркулером. Это была версия 4m40, развивающая 125 л.с. при 4000 об/мин.

Уже в мае 1996 года конструкторы ввели применение дизеля с турбиной EFI. Новая версия развивала 140 л.с. на тех же оборотах, увеличился крутящий момент, и всего этого удалось добиться за счёт использования нового типа ТНВД.

Насос высокого давления — обязательный элемент дизельного двигателя. Устройство сложное, предназначено для подачи топлива в двигатель под сильным напором. В случае неисправности, требуется обязательный профессиональный ремонт или настройка на специальном оборудовании.

ТНВД 4m40
ТНВД 4m40

В большинстве случаях ТНВД дизеля 4m40 выходит из строя по причине некачественного топлива и масла. Пыль, твёрдые частички грязи, вода — если это имеется в горючем или смазке, то попадает в насос, а затем способствует порче дорогостоящих плунжерных пар. Установка последних производится только оборудованием с микронным допуском.

Определить неисправность ТНВД несложно:

  • портятся форсунки, отвечающие за распыление и впрыск солярки;
  • увеличивается расход топлива;
  • повышается дымность выхлопа;
  • увеличивается шумность дизельного мотора;
  • снижается мощность;
  • усложняется запуск.

Как известно, современные Паджеро, Делика и Паджеро Спорт, оснащённые 4m40, имеют ЭБУ — впрыск топлива контролируется электронной системой. Чтобы определить неисправность, приходится обращаться в дизель-сервис, где есть профессиональное проверочное оборудование. В ходе диагностических процедур удаётся выявить степень износа, остаточный ресурс запчастей дизельного агрегата, равномерность подачи горючего, стабильность давления и многое другое.

Механические ТНВД, которые ставились на первые версии 4m40, стали не в состоянии обеспечивать необходимую точность дозирования, так как инженеры всё чаще меняли конструкцию, подводя её к новым стандартам ЭКО. Повсюду ужесточали нормы выброса вредных веществ, и старый тип насоса высокого давления оказался недостаточно производительным.

Для электронных систем придумали новые ТНВД распределительного типа, дополненные управляемыми исполнительными устройствами. Они позволяли регулировать положение дозатора и клапана автоматического опережения впрыска горючего.

4m40 зарекомендовал себя, как мощный и надёжный силовой агрегат. Однако время не стоит на месте — уже на Pajero 3 был установлен новый 4m41 с рабочим объёмом 3,2 литра. Этот двигатель — результат многолетней работы инженеров, выявивших и устранивших слабые места доброго, но устаревшего 4m40.
