Магнитола Логан 2: штатная и MediaNav, где взять код, рамка 2 DIN, размер динамиков и джойстик

← Renault Logan II (03.2013 — 12.2018)

Короткий ответ. На Рено Логан 2 с завода стояло три варианта: никакой магнитолы (место под неё закрыто отделением для мелочей), простая штатная магнитола или сенсорная MediaNav с навигацией. И штатная магнитола, и MediaNav после снятия аккумулятора просят код из четырёх цифр. Он вписан в гарантийный сертификат сервисной книжки, а если его там нет, код восстанавливают по прекоду магнитолы или у дилера по VIN. Динамики: 16 см в передних дверях, 13 см в задних. Под андроид 2 DIN владельцы ставят рамку 682601960R, подрулевой джойстик с покупной магнитолой работает только через адаптер CAN.

Что стояло с завода

Набор зависит от комплектации и года. По руководству издания 2019 года (Логан 2 рестайлинг) машина без аудиосистемы имеет отведённое место под магнитолу в центре панели и под динамики в дверях: отделение для мелочей вынимают, под ним проём. В простых комплектациях проводка доведена только до передних дверей. Владелец, ставивший музыку на пустую машину, пишет так:

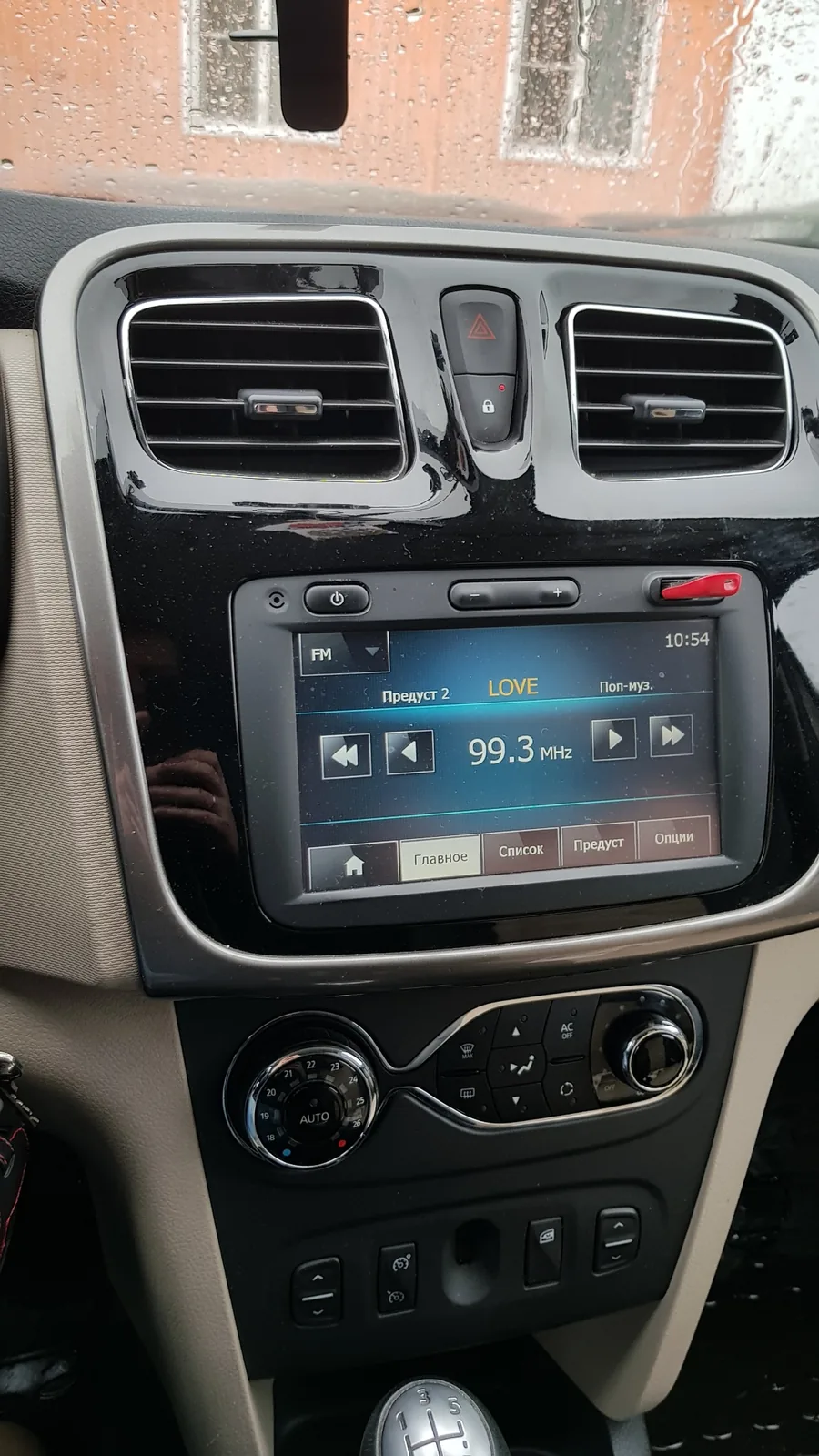

Штатная мультимедиа в максимальной комплектации, с климатом и круизом.

У него есть проводка только до передних дверей, обшивки снимать надо, динамики 16 см в передних, 13 в задних. Кто-то ставит через проставки, я просто привернул на саморезы.

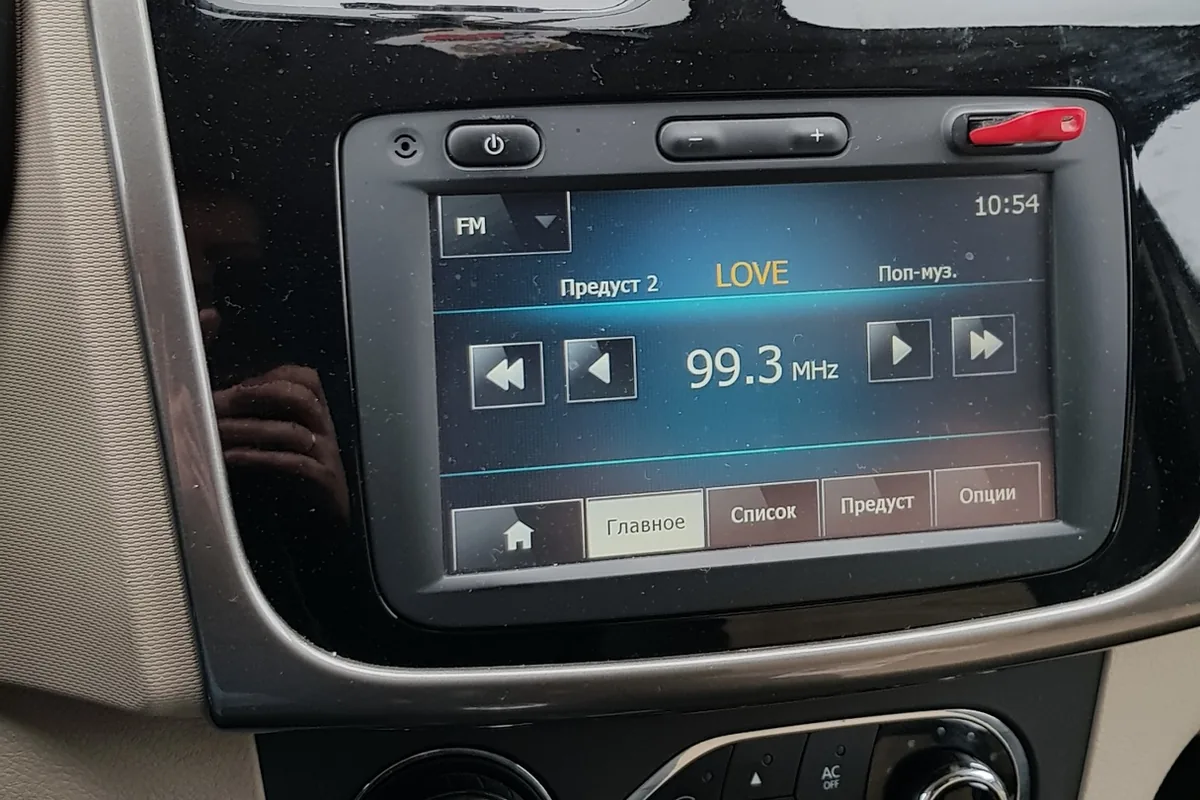

Дальше по возрастанию: штатная магнитола с CD и Bluetooth в глянцевой рамке; у Логана Степвей 2020 года владельцы описывают штатную магнитолу с монохромным дисплеем. В богатых комплектациях стоит MediaNav: сенсорный экран, навигация, музыка и звонки по Bluetooth, управление с подрулевого джойстика. На поздних машинах встречается MediaNav Evolution, она тоже просит код. Отношение владельцев к ней спокойное:

По сравнению с обычной магнитолой штатная MediaNav вообще норм: музыка, звонки по Bluetooth, управление с подрулевого переключателя. Но пользуюсь только флешкой.

Камеру заднего вида к MediaNav можно подключить и там, где её не было с завода: функцию включают прошивкой. Один владелец предупреждает, что камера заработала только после обновления программы магнитолы.

Магнитола просит код: где его взять

Код нужен после любого отключения питания: снятия аккумулятора, замены предохранителя, а иногда и после глубокого разряда, когда вместе с кодом сбрасываются часы. Порядок поиска такой.

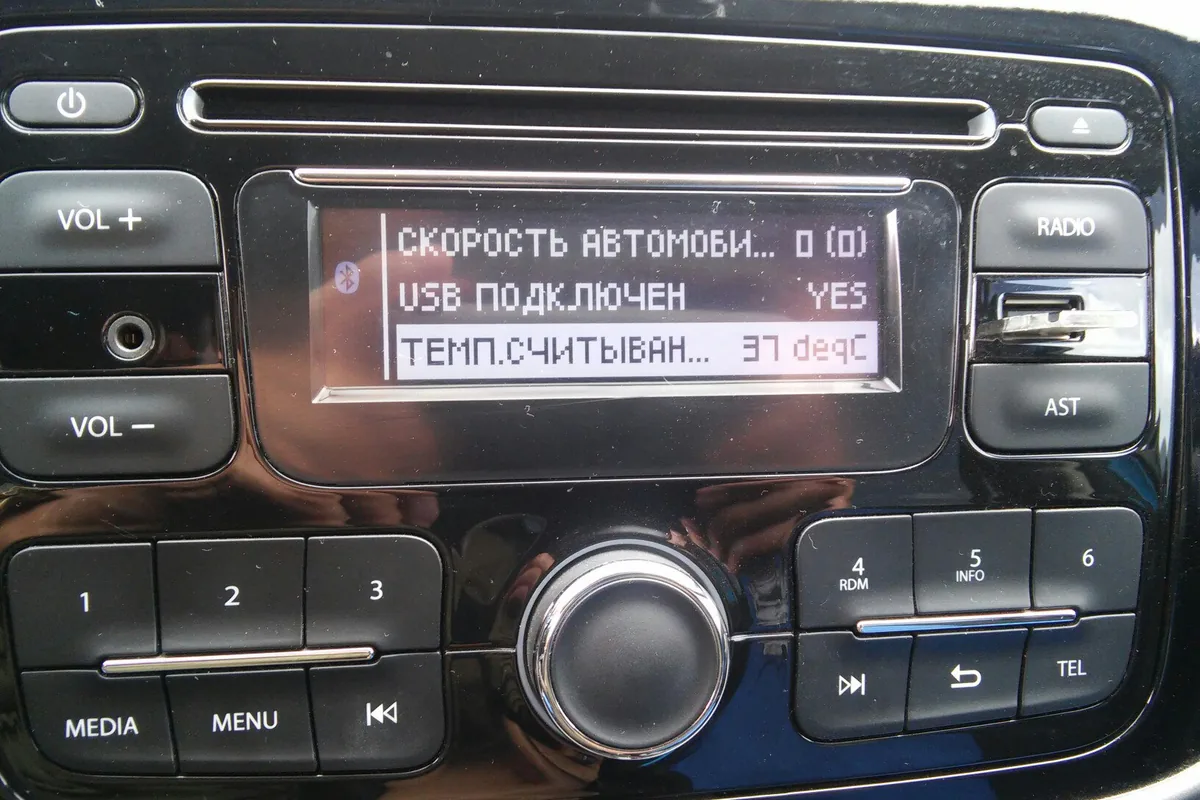

В меню штатной магнитолы есть строка температуры, владельцы гадают, что именно она показывает.

В карточке техобслуживания и гарантии на 5 листе, в гарантийном сертификате — код магнитолы, состоит из 4 цифр.

1. Сервисная книжка: в гарантийном сертификате есть графа «код магнитолы», дилер вписывает его ручкой. У части владельцев графа оказалась пустой.
2. Тыльная сторона магнитолы: прежние хозяева часто пишут код на корпусе.
3. Прекод. Его считывают с магнитолы и по нему рассчитывают код.
4. Дилер Renault по VIN. Владельцы так и делали, но не у всех дилер рядом.

Нужен прекод магнитолы. На старых зажать 1 и 6, и через некоторое время покажет букву и 3 цифры. На новых посмотреть это сканером или на наклейке сзади магнитолы.

Код вводят аккуратно. Владелец, дважды набравший неверный код, получил блокировку с ожиданием и только потом нашёл правильные цифры в сервисной книжке. Запишите код заранее, пока магнитола работает: в день, когда сядет аккумулятор, искать его будет некогда.

Размер динамиков

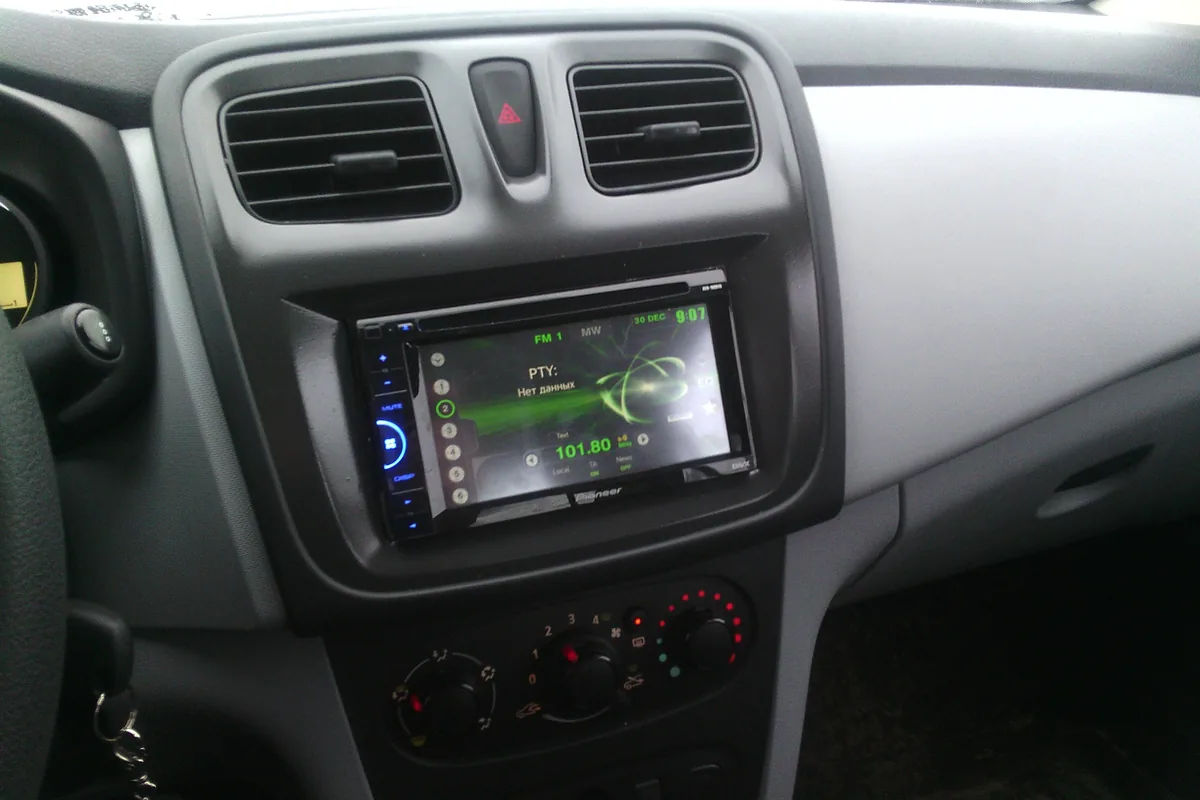

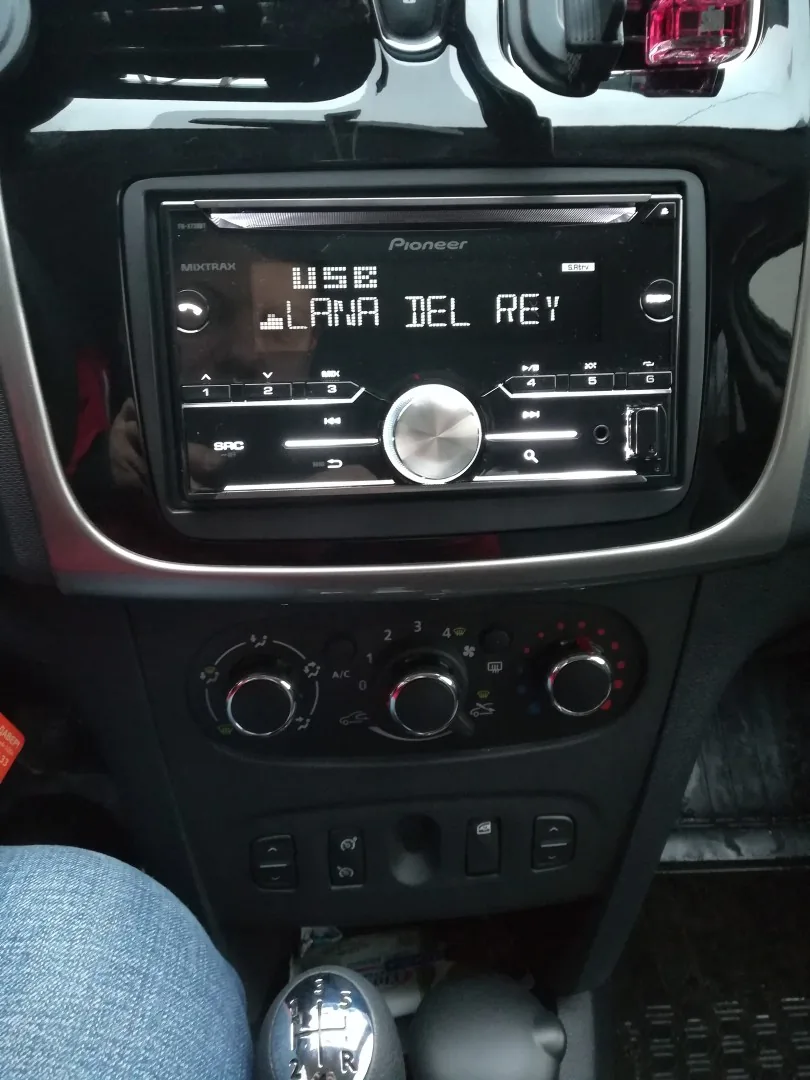

В Access под двухдиновую магнитолу вырезали рамку, зашпаклевали и покрасили.

Ограничение у дверей Логана 2 одно — стекло. Оно опускается близко к карте двери, и глубокий динамик его задевает: владелец, поставивший 17-сантиметровые колонки, пишет, что они «задевают стекло». В задние двери 16 см встают через проставки, которые пилят по месту из фанеры; на штатные места без доработки идут только 13 см.

Отдельная история — машины с MediaNav, где не играли задние колонки. Причина была не в проводке.

Не работали задние динамики. Оказывается, такая проблема уже была: на машине стояла заводская блокировка задних динамиков. Приехал на сервис, через 15 минут было всё готово. Перепрошили через разъём в бардачке.

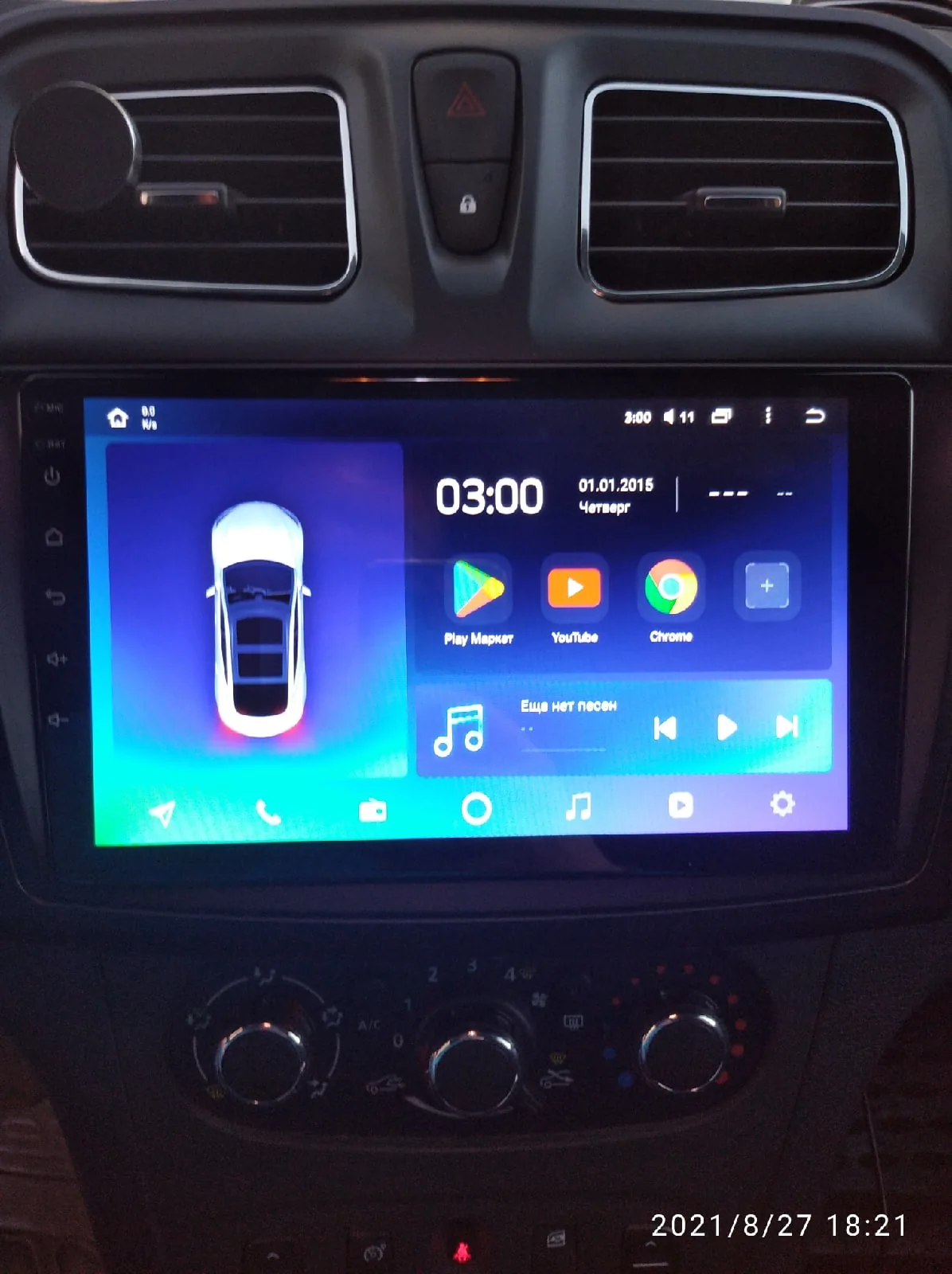

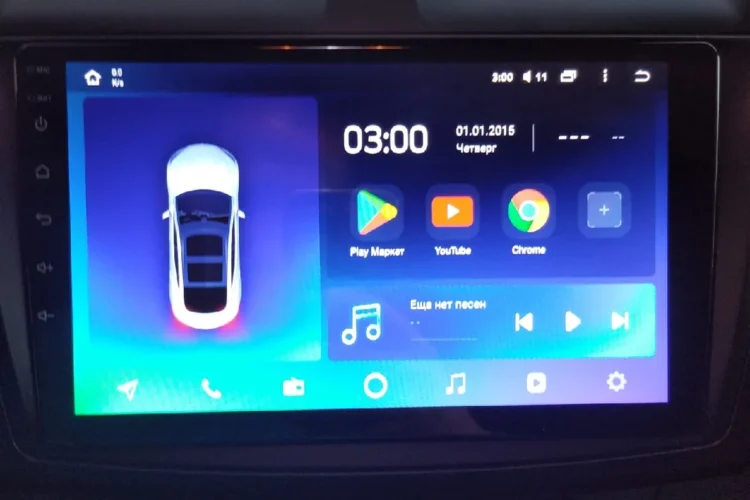

Андроид вместо штатной: рамка и джойстик

Под магнитолу 2 DIN владельцы Логана 2 ставят рамку 682601960R, её номер называли несколько владельцев. Рамки бывают глянцевые и матовые с разной окантовкой, это видно по фото и сверяется по номеру. Готовые андроид-магнитолы «под Логан 2» идут со своей панелью, и рамку тогда не меняют.

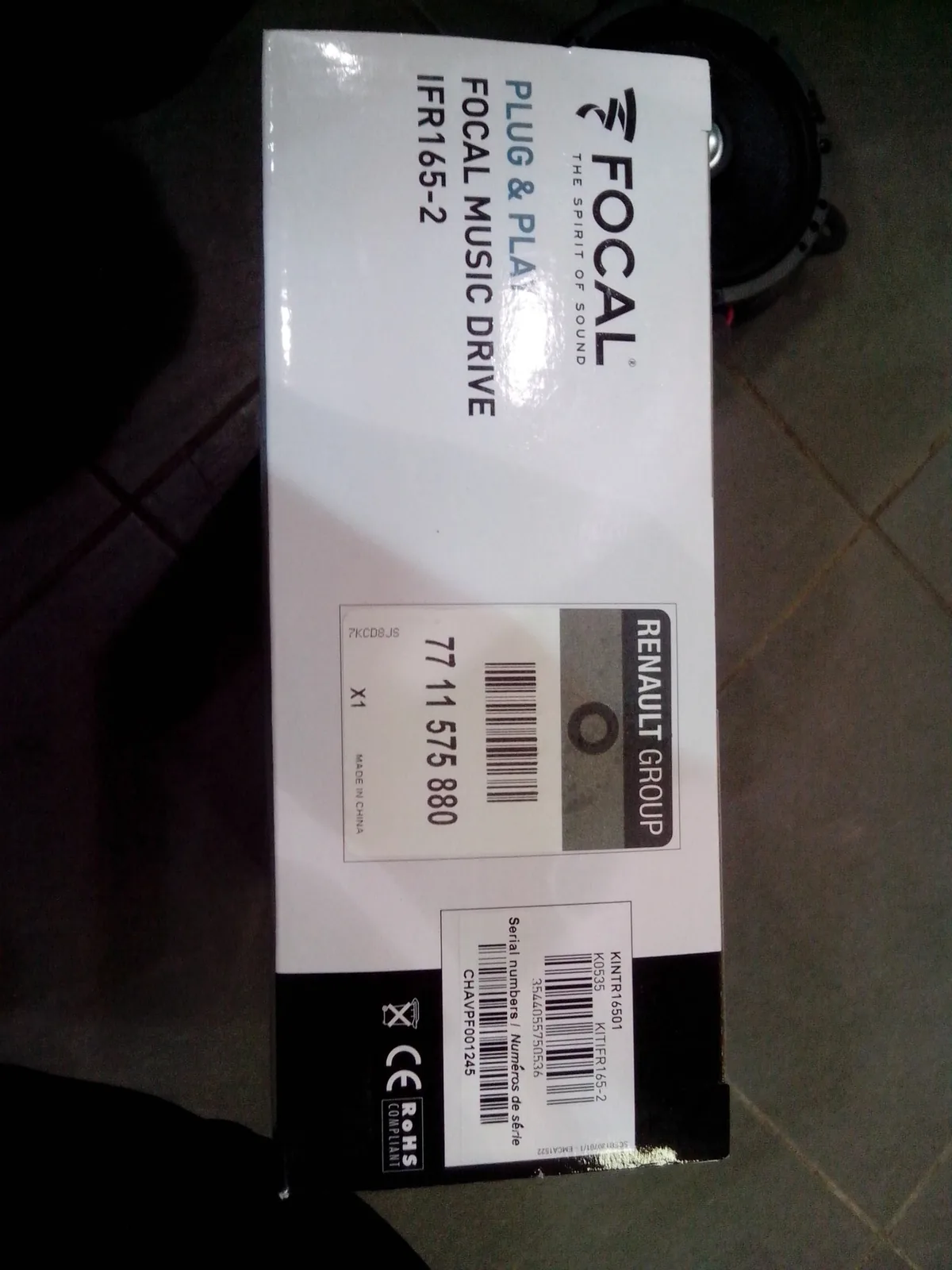

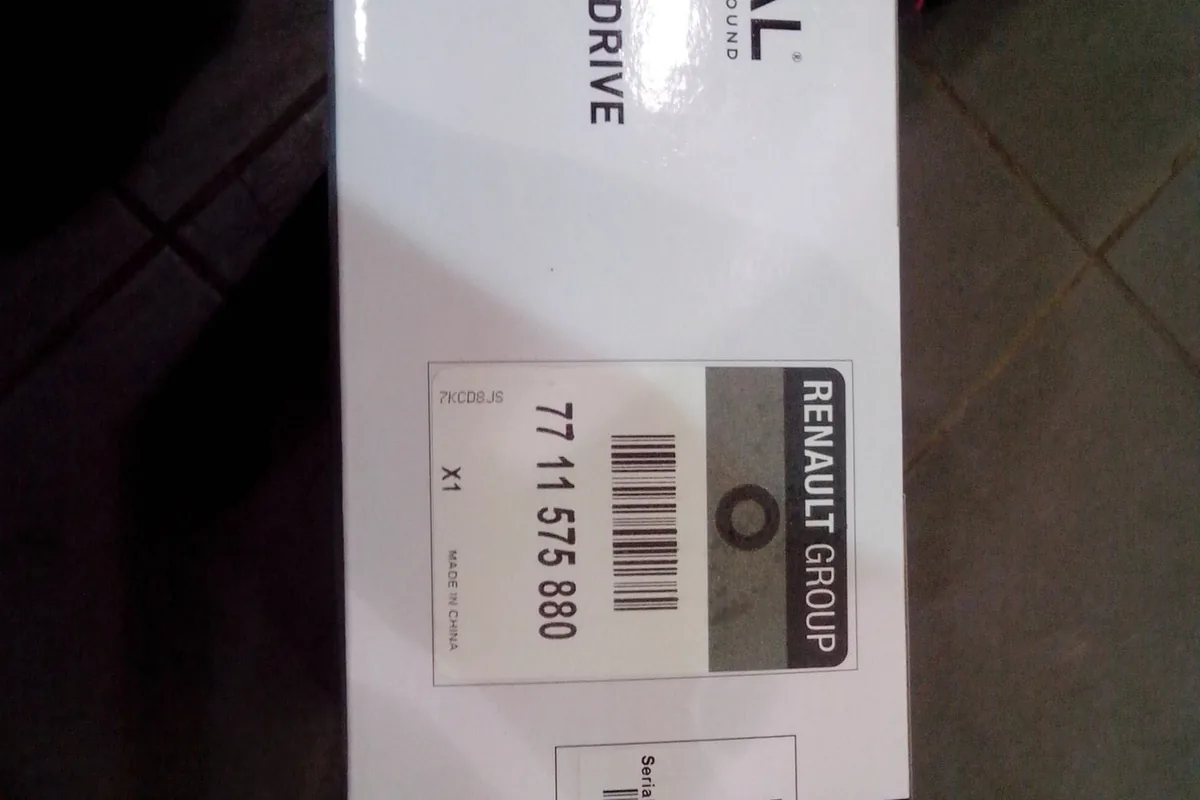

Динамики Focal продаются как допоборудование Renault и встают на штатное место, номер виден на коробке.

Подрулевой джойстик (он же «лепесток») управляет штатной магнитолой и MediaNav. Если его нет, его ставят отдельно: в кожухе рулевой колонки есть просечка, пластик вырезают, проводка чаще всего уже проложена. Номера, которые называли владельцы:

С покупной магнитолой джойстик сам не заработает. Кнопки у него резистивные, и если магнитола умеет обучаться кнопкам руля, их можно обучить. Колёсико так не работает: ему нужен адаптер CAN. Без адаптера, по словам владельцев, джойстик молчит.

Мнение установщика

Прежде чем выкидывать MediaNav, решите, что вам нужно от новой головы. Если хватает музыки, звонков и навигации в телефоне, проще оставить штатную и сменить динамики: передние 16 см с проставками и проклейкой двери дают больше разницы, чем замена головы. Если ставите андроид, сразу берите комплект с адаптером CAN под Логан 2, иначе потеряете джойстик. Питание и массу берите с родной фишки, а не с прикуривателя.

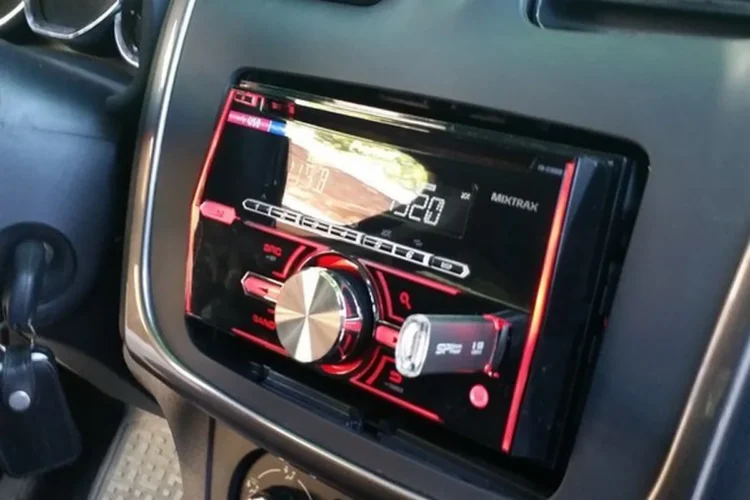

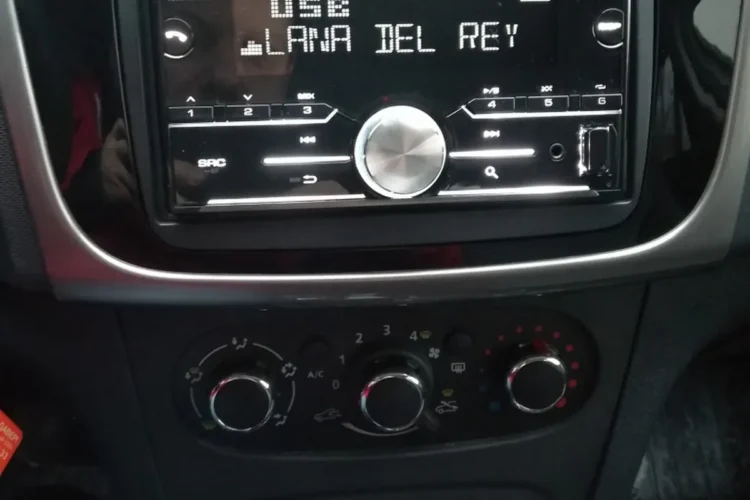

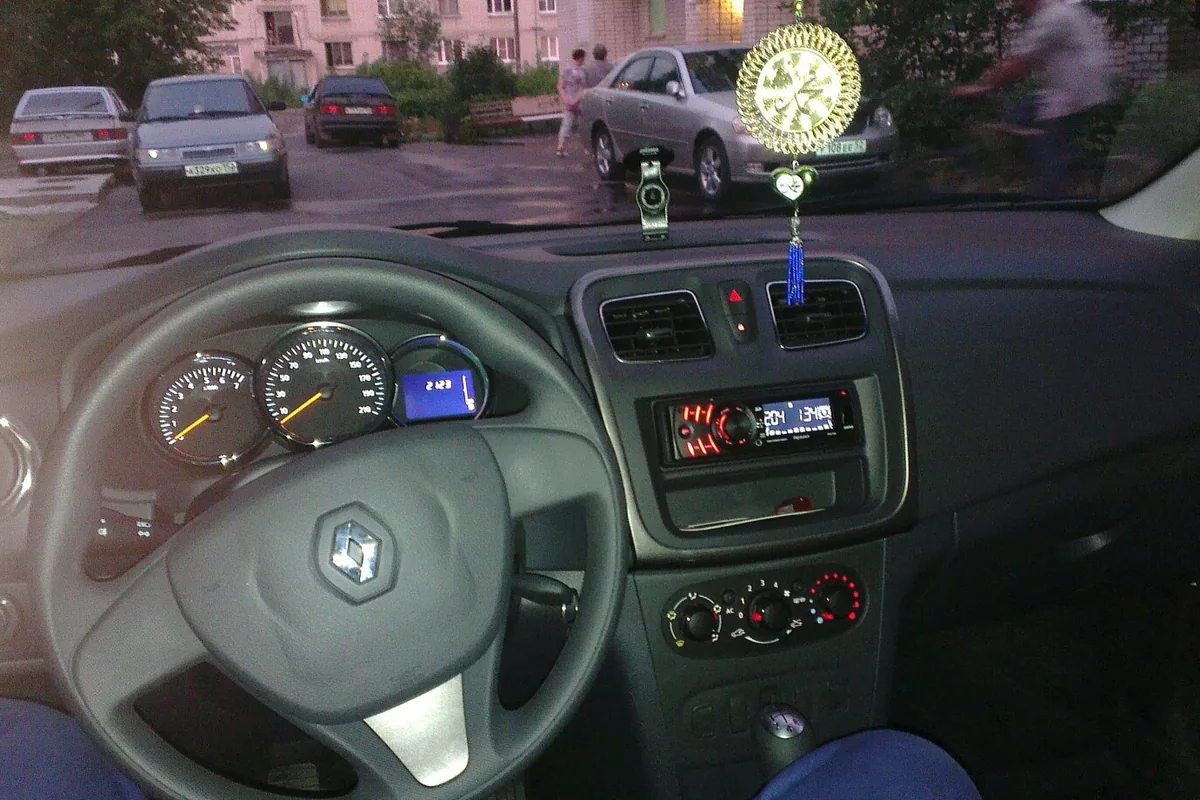

Что ставят вместо штатной магнитолы

Что проверить, если магнитола не включается

• Предохранители. По руководству издания 2019 года в салонном блоке аудиосистему питают предохранители 32 и 34, мультимедийную систему — 16. Схема — в статье о предохранителях Логана 2.
• Код. Если магнитола включается и просит ввести защитный код, она исправна и ждёт цифры из сервисной книжки.
• Сенсор MediaNav. Если экран перестал реагировать на касания, а с подрулевых кнопок всё работает, владельцы грешат на тачскрин.

Если магнитола у вас Логана 1, читайте статью про Логан 1: там другой проём и другие динамики. Годы и комплектации — на карточках Логана 2 и Логана 2 рестайлинг.
