Короткий ответ. На Рено Логан 1 многие машины уходили с завода вовсе без магнитолы, а на остальных стоит простая штатная магнитола размера 1 DIN. Разъём под неё стандартный, ISO, поэтому любая покупная магнитола подключается без переделки проводки, нужен только провод под свою модель. Андроид на 2 DIN встаёт, но в штатный проём он не помещается: владельцы выкусывают пластик консоли и ставят переходную рамку, у дорестайлинга и рестайлинга консоли разные. Штатные динамики — 13 см: впереди в дверях, сзади в задней полке. Отверстий под колонки в задних дверях с завода нет. Динамики 16 см в передние двери ставят через проставочные кольца.
Что стоит с завода
Комплектация решает почти всё. Владельцы простых машин пишут прямо: «Магнитолы не было, нет и ставить не буду», «первый Логан тоже без магнитолы шёл». На месте головного устройства у таких машин заглушка, а разъём под магнитолу в консоли есть, если его не отрезал прежний хозяин. На богаче укомплектованных рестайлингах 2010–2014 годов стоит штатная магнитола с телефоном по Bluetooth, у части машин 2013 года под рулём есть ещё и джойстик управления ею. Но не у всех: владелец Логана 1 в максимальной комплектации 2013 года пишет, что джойстика у него нет, и предполагает, что его ставил дилер вместе с магнитолой.
Штатная магнитола защищена кодом. После отключения аккумулятора она его запросит. Владельцы советуют сначала поискать код на тыльной стороне самой магнитолы: прежние хозяева часто его там пишут.
Размер динамиков и где они стоят
Сколько и где стоит колонок, зависит от комплектации, но места у Логана 1 одни и те же:

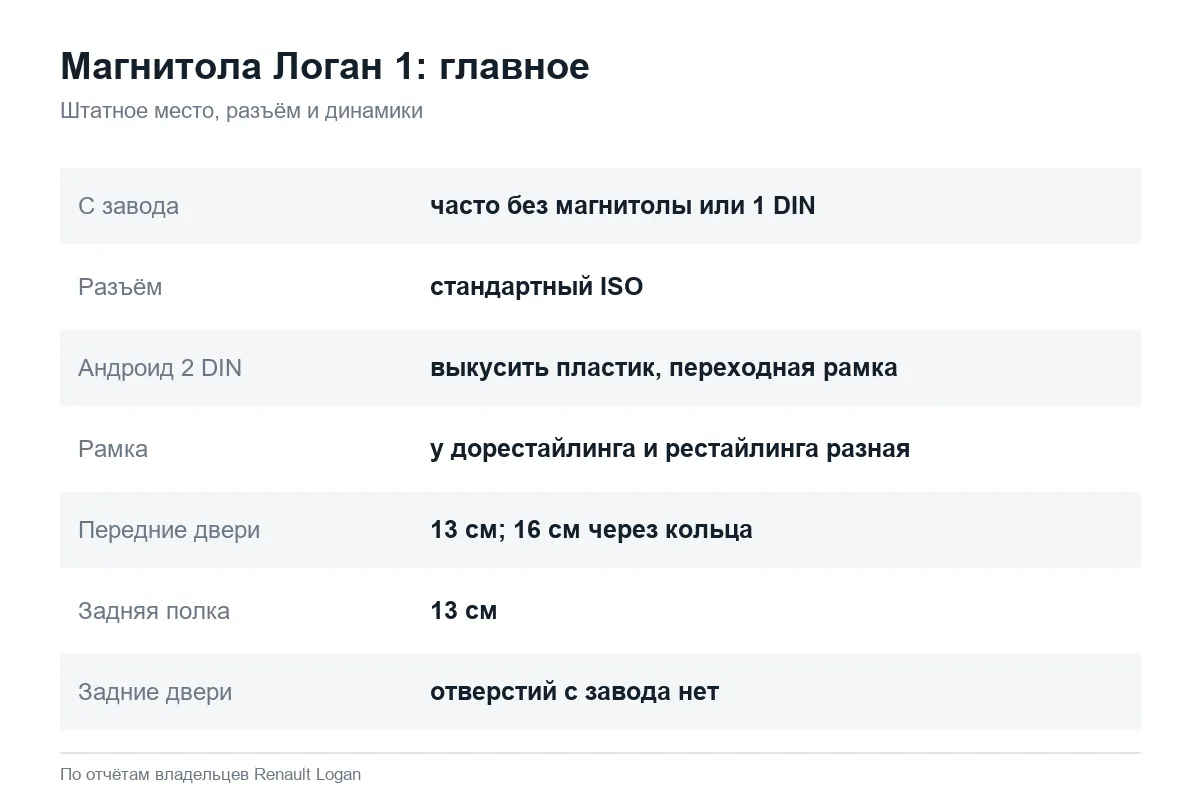

| Место | Штатный размер | Что ставят владельцы |
|---|---|---|
| Передние двери | 13 см | 13 см напрямую; 16 см через проставочные кольца |
| Задняя полка | 13 см | 13 см или овалы на подиумах |
| Задние двери | отверстий нет | вырезают сами или не трогают |
Начали хрипеть динамики (13 см или 5.25″) сзади на Логане 1. Магнитола стоит JVC 4×50 Вт (реально не знаю, сколько выдаёт). Какие посоветуете динамики назад, да можно и вперёд, чтобы просто нормально играли без хрипа и без усилителя?
Ему ответили одной фразой: любые овалы подойдут, если поставить их на подиумы. Под 16-сантиметровые динамики в передние двери владельцы ставят проставочные кольца: «через проставочные кольца нормально встали». Без колец 16 см в штатное посадочное место не ложатся.
Нет, у меня Логан 1, там с завода нет отверстий под динамики. Я хочу в задней полке поменять.
Он же добавляет, что 13-сантиметровые динамики на полке играют без усилителя, от простой китайской магнитолы. Спор «двери или полка» у владельцев Логана 1 не решён: одни считают колонки в полке плохой идеей и режут задние карты дверей, другие держат полку и добавляют пищалки в передние стойки. Если хотите тишины и баса без лишней работы, начните с проклейки передних дверей: проставки и виброизоляция дают больше, чем смена самих колонок.
Куда идут провода задних колонок
Частый вопрос после покупки машины с рук: от магнитолы отходит восемь проводов на динамики, а играют только передние двери. Провода задних колонок у Логана 1 надо искать в жгуте под задней полкой: «я свои нашёл недавно в задней полке в жгуте проводов». Владелец, у которого в задних дверях провода есть, а у разъёма магнитолы их нет, описывает обратную картину: провод от задних дверей доходит до салона и дальше обрывается, его тянут сами. Отсюда простой порядок: сначала проверьте полку, потом гофры задних дверей.
Кто тянет новую проводку к задней полке, кладёт её вдоль порога под накладками.

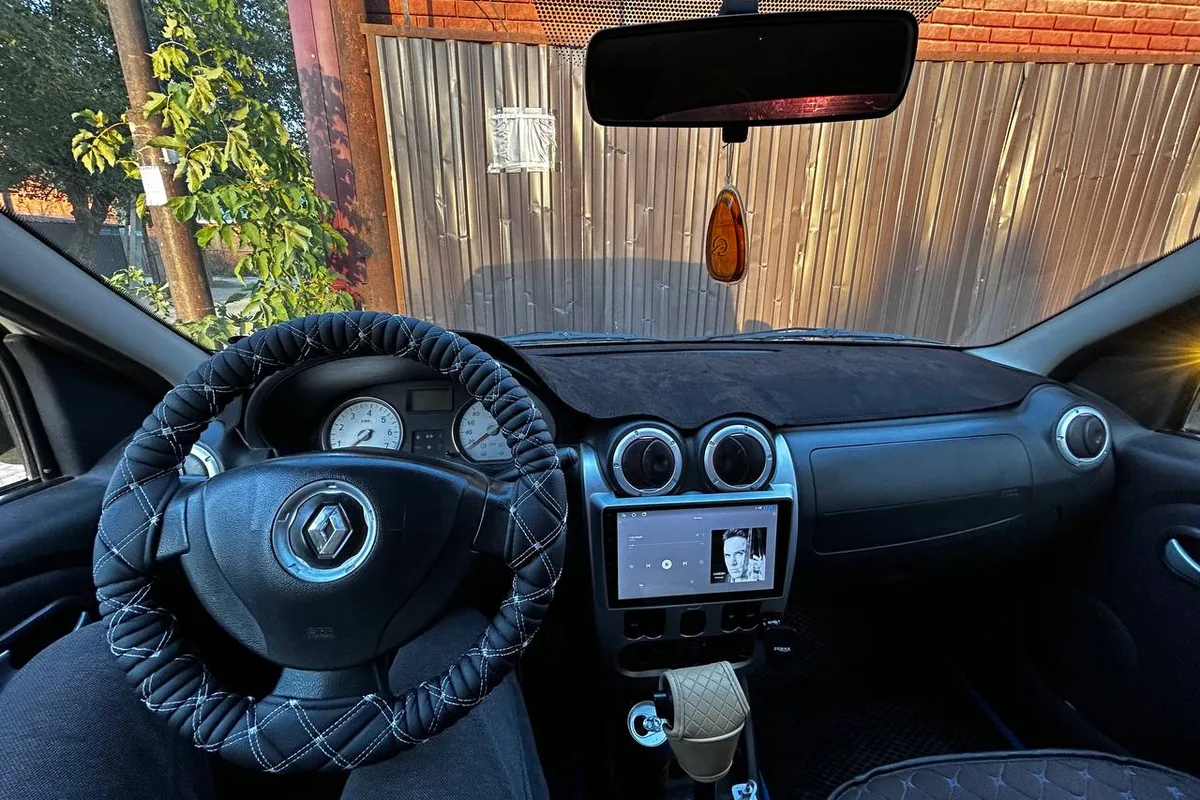

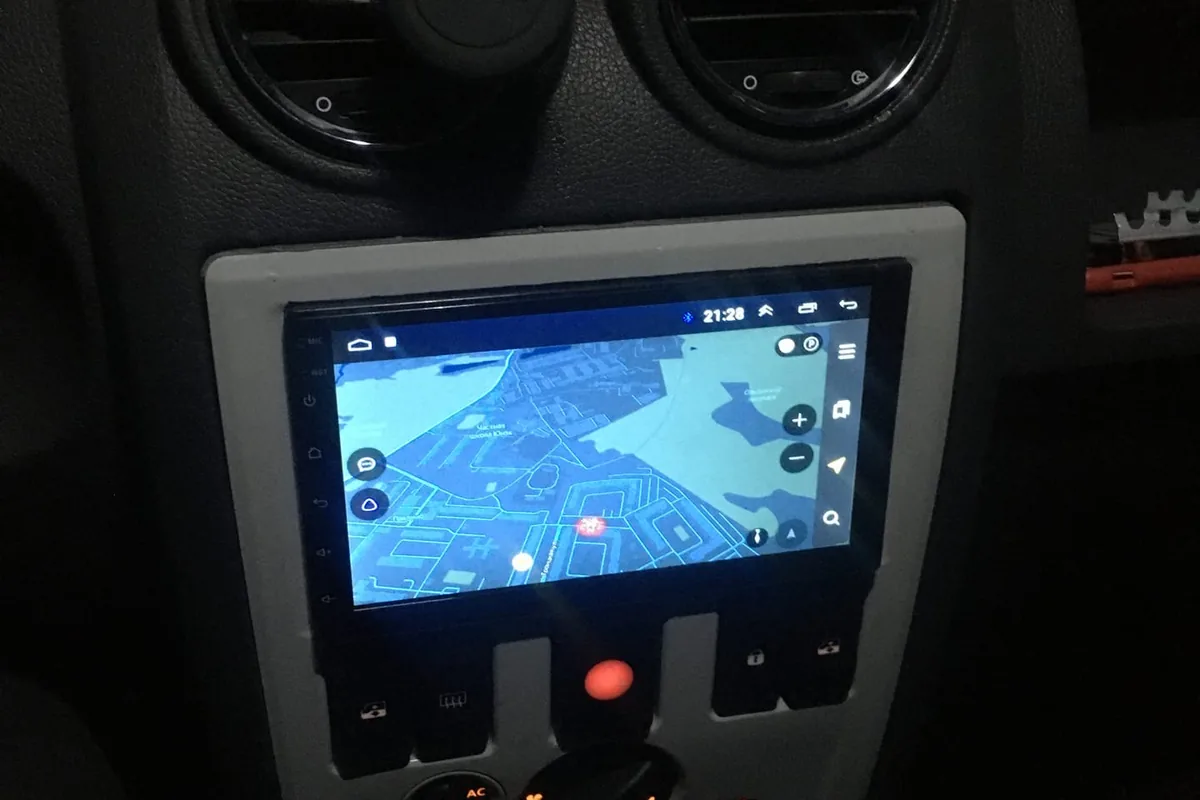

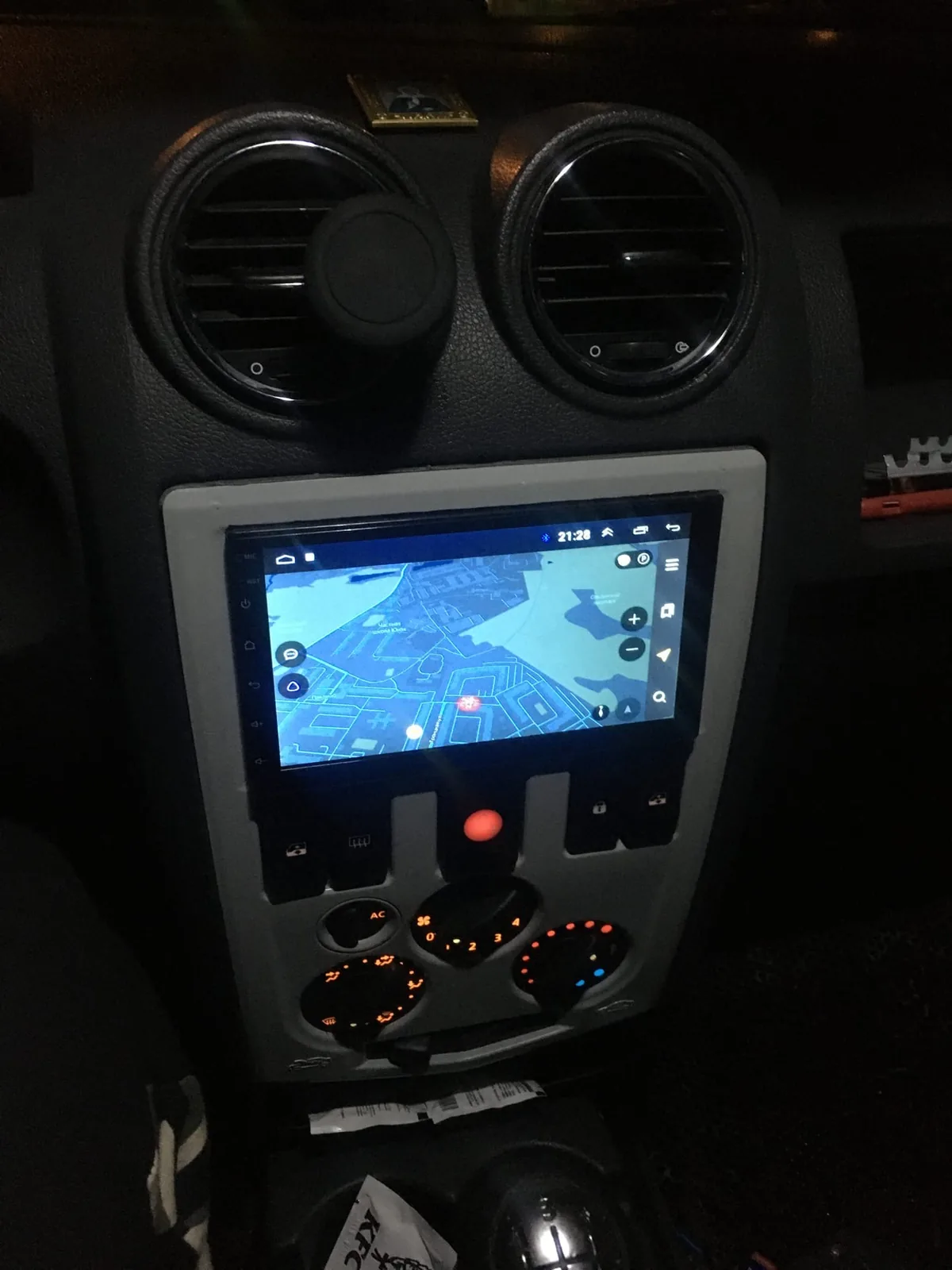

Андроид 2 DIN: рамка и консоль
Магнитола 2 DIN вдвое выше штатного проёма. Встаёт она двумя способами.
- Переходная рамка под 2 DIN для Логана 1. Перед установкой выкусывают родной пластик под 1 DIN: «предварительно выкусывал родной пластик, т. к. до этого стояла 1 din магнитола».
- Универсальная китайская рамка, подогнанная по месту. Её подрезают, сверлят пластик панели под крепления и сажают клипсы на термоклей.
Подбирая рамку, сверяйте фазу. У дорестайлинга 2004–2009 годов и рестайлинга 2009–2016 годов разные центральные консоли, и рамка от одной на другую не встанет. Владельцы дорестайлинга отдельно ищут рамку «на Логан 1 ф1». Готовые андроид-магнитолы под Логан 1 идут сразу с панелью; проверьте, на какие годы она рассчитана.
Если машина досталась с подрулевым джойстиком, его кнопки с китайской магнитолой сами не заработают. Нужен адаптер шины CAN (канбус), и даже с ним работает не всё. Владелец, перебравший все настройки адаптера, так и не оживил подрулевые кнопки.
Перед заменой головы снимите центральную консоль и посмотрите, что за разъём и что из него реально задействовано. Если прежний хозяин резал провода и крутил скрутки, сначала восстановите разъём ответной ISO-фишкой, а не меняйте магнитолу. Подсветку (оранжевый провод) либо сажайте на габариты, либо не подключайте совсем. Постоянный плюс и плюс зажигания не путайте: иначе магнитола не будет выключаться и посадит аккумулятор.
Как подключить и снять магнитолу

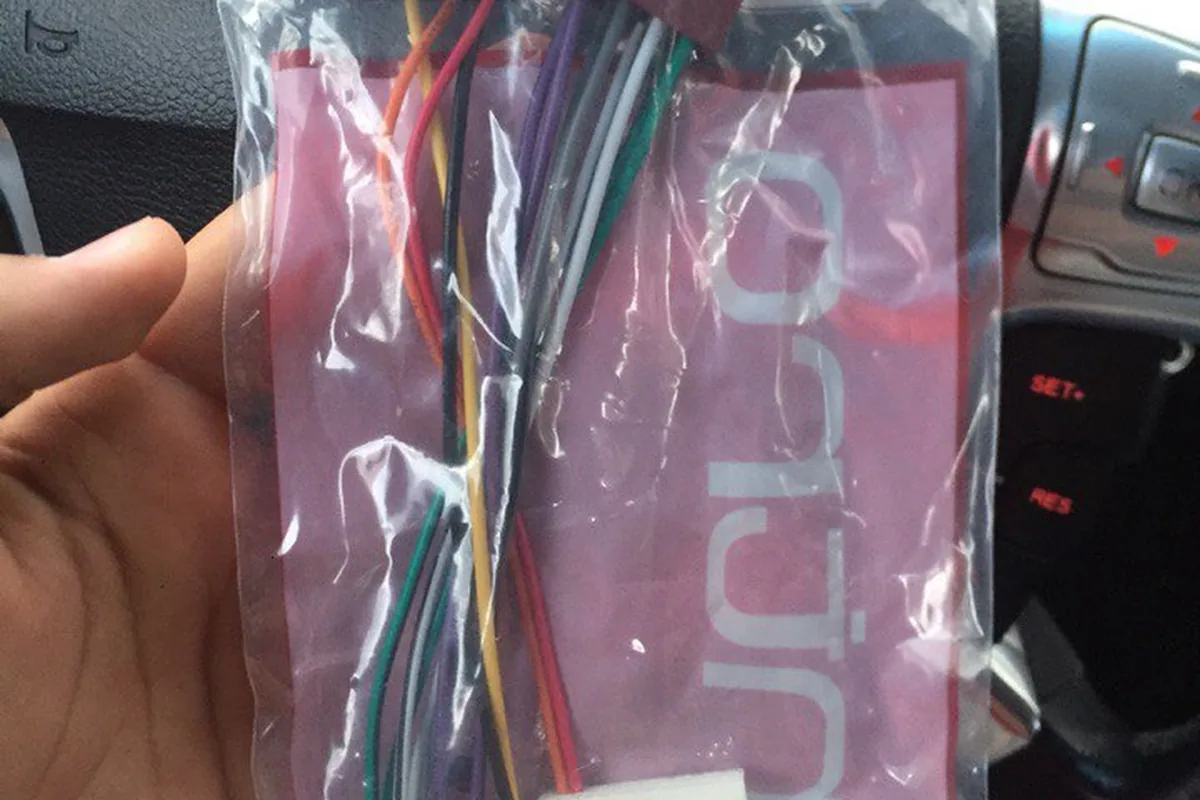

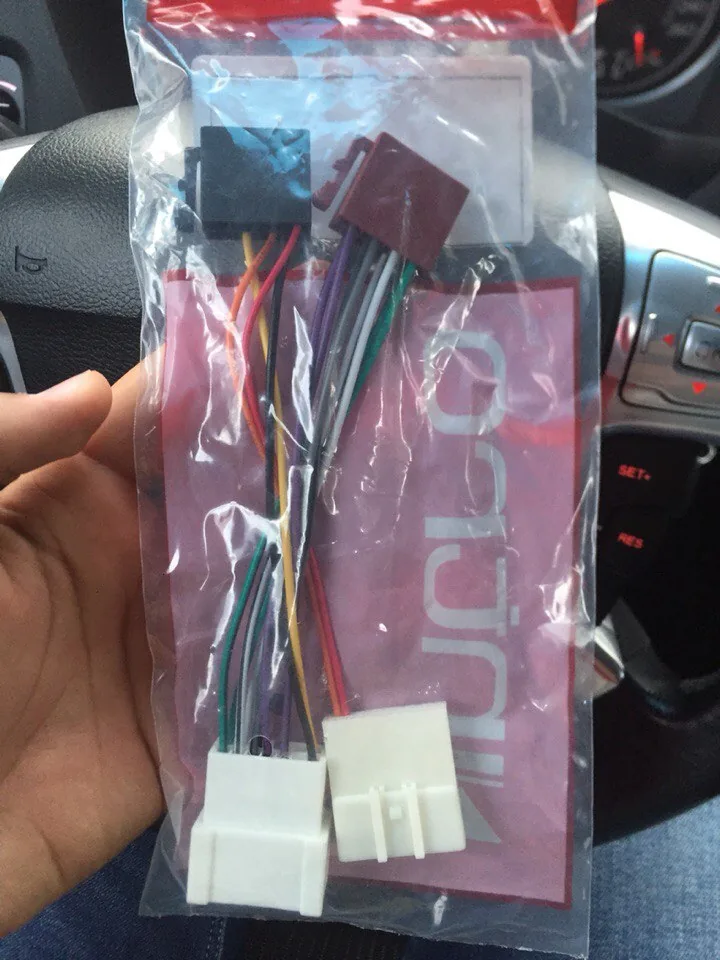

Разъём у Логана 1 стандартный ISO. Владелец, который спросил, какой переходник нужен на магнитолу для машины 2012 года, получил ответ:
В смысле переходник?! Это стандартный разъём ISO! Вам нужно подбирать провод. Ваша магнитола — ISO.
Там 4 толстых провода и 8 тонких. Тонкие — это на динамики перед, зад. Толстые: 1 — масса, чёрный; 2 — красный, постоянный плюс; 3 — жёлтый, ACC, плюс после включения зажигания; 4 — синий, не подключается никуда.
Тот же владелец предупреждает: если перепутать плюсы, магнитола не будет выключаться и появится утечка тока. Штатную магнитолу снимают так: снимают центральную консоль, сзади прочной пластиковой стяжкой отгибают первый замок и выдвигают магнитолу, затем так же отщёлкивают второй. Отвёрткой в замки не лезут: погнутые защёлки потом не может отжать и сервис.
Две частые неисправности после установки покупной магнитолы. Если магнитола гаснет или тускнеет при включении фар, проверьте провод подсветки: он должен идти на освещение, а не на питание. Если радио пропадает за городом, начинают с кабеля антенны от крыши к магнитоле, а не с новой головы. Предохранитель магнитолы ищите в салонном блоке, схема — в статье о предохранителях Логана 1.
Три вопроса до установки андроида
- Какая у вас фаза? Дорестайлинг 2004–2009 (карточка Логана 1) и рестайлинг 2009–2016 (карточка рестайлинга) требуют разных рамок.
- Есть ли камера и парктроник? Камеру удобнее брать в комплекте с магнитолой, провод тянут под обшивкой в багажник.
- Нужна ли сигнализация с автозапуском? Магнитолу от автозапуска не питают, но провода от неё и сигнализации идут в одно место под консолью: ставьте их одним заходом. Про выбор охраны — в статье о сигнализации на Логан 1.
