Предохранители Логан 2: где блоки, схема салонного блока по руководству 2019 года и что под капотом
← Renault Logan II (03.2013 — 12.2018)
Короткий ответ. Салонный блок предохранителей Рено Логан 2 стоит слева от руля: откройте водительскую дверь, крышка — в торце панели. Пинцет для предохранителей закреплён на обратной стороне крышки. Второй блок, с силовыми предохранителями и реле, стоит под капотом. По руководству издания 2019 года ближний свет — предохранители 4 (левая фара) и 5 (правая), дальний — 2 и 3, прикуриватель — 33, стоп-сигнал — 18, ходовые огни — 17, стеклоочиститель — 38. Под капотом владельцы называют Ef1 и Ef2 по 40 А на обогрев лобового стекла и 40 А на вентилятор охлаждения.

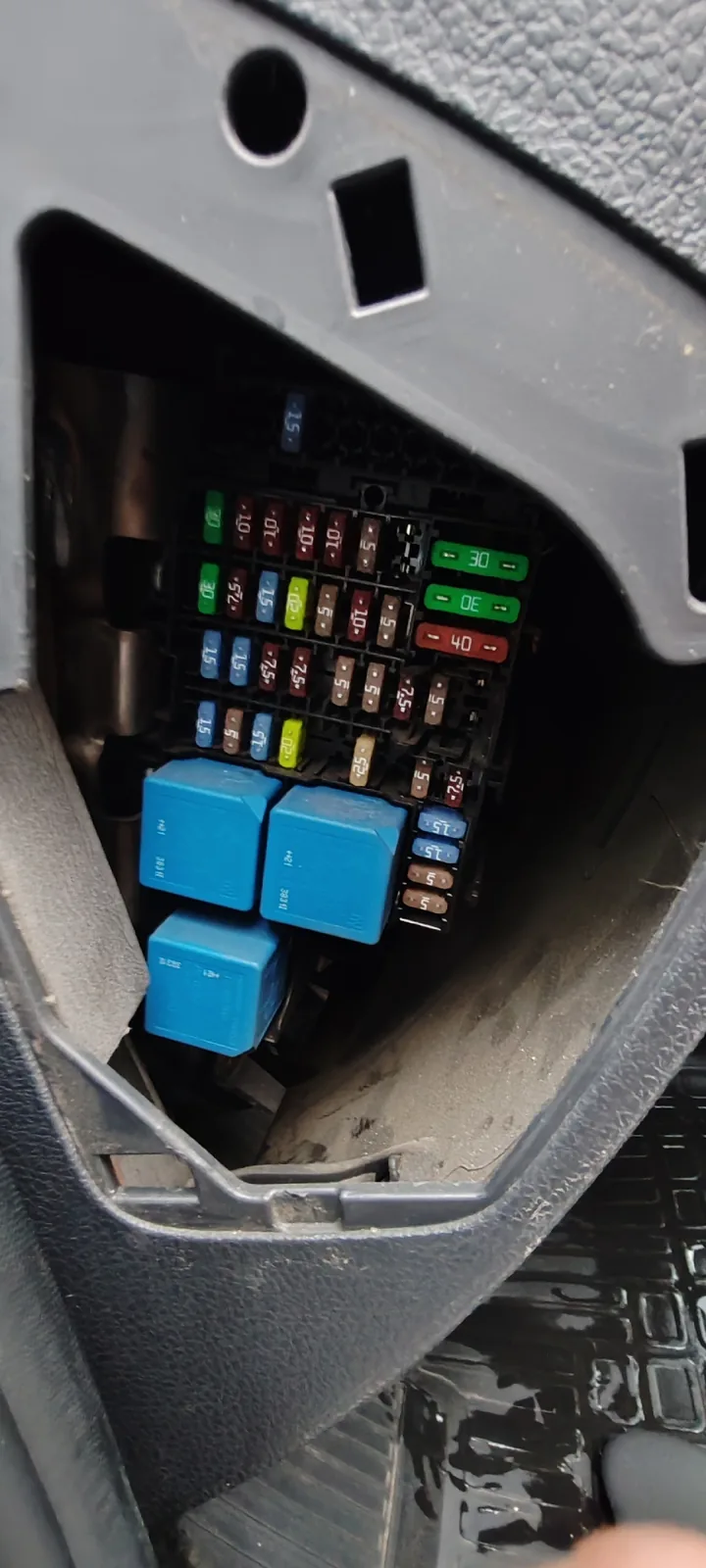

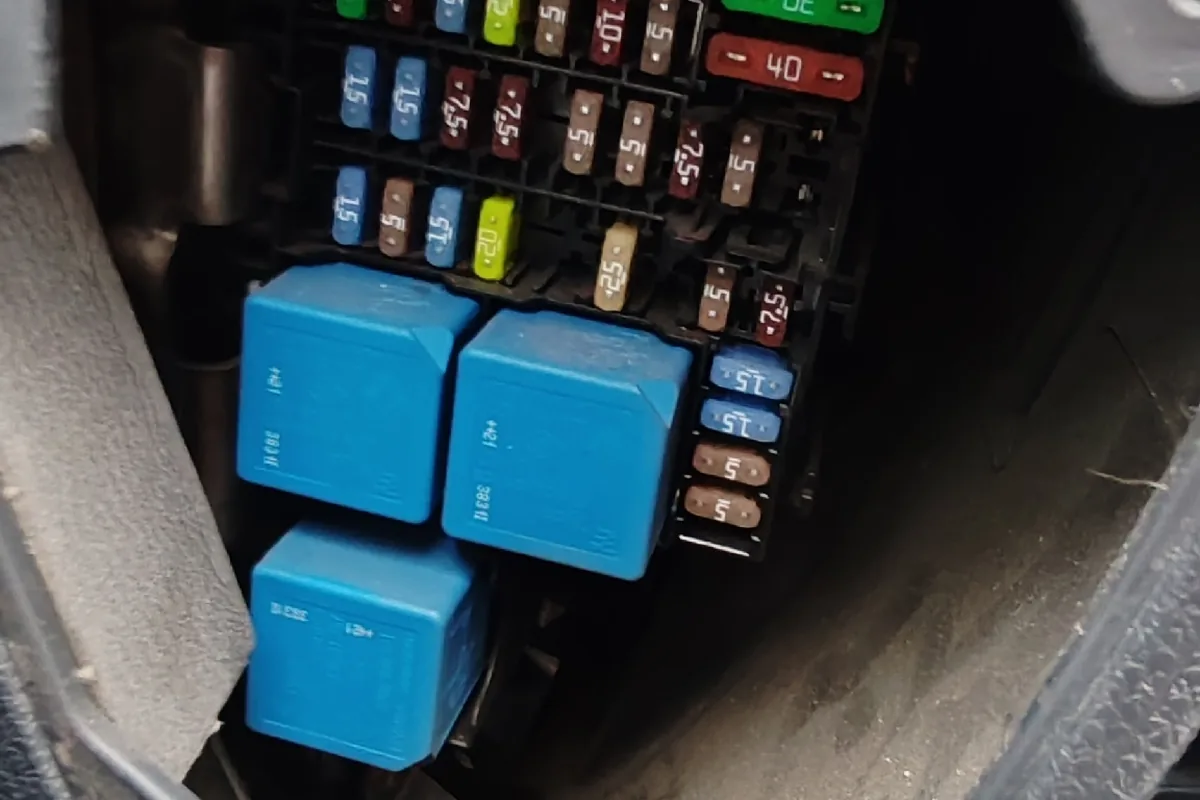

Где блоки предохранителей
Руководство по эксплуатации издания 2019 года (Логан 2 рестайлинг) описывает два блока. Салонный блок A: крышку снимают, поддев за выемку, а предохранитель вынимают зажимом, закреплённым на обратной стороне крышки. Свободные гнёзда руководство использовать не рекомендует. Подкапотный блок B: из-за затруднённого доступа руководство советует менять эти предохранители у дилера. Владельцы делают это сами.
Открой свою дверь, увидишь крышку с торца слева от руля. Там по сервисной книжке найдёшь расположение предохранителя.
На самой крышке схемы нет: владелец Логана 2 в 2015 году так и писал, разыскивая её. Ещё одна особенность — в салонном блоке занято не всё. Владелец, искавший предохранитель стеклоочистителя, насчитал «их 36 из 40».

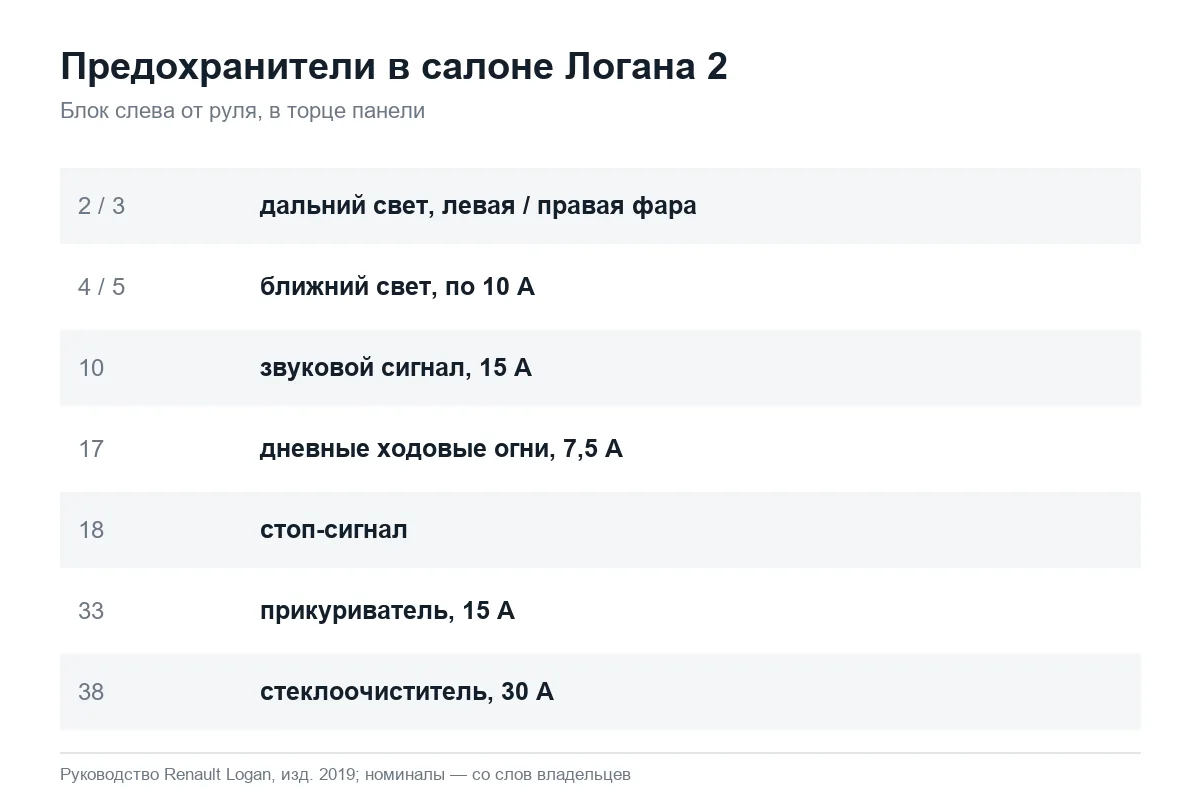

Назначение предохранителей в салоне по руководству 2019 года
Руководство предупреждает: наличие предохранителей и их расположение зависят от комплектации. Номиналы в руководстве не указаны, поэтому в третьей колонке — то, что называют владельцы.
| Номер | Цепь по руководству | Номинал по словам владельцев |
|---|---|---|
| Свет | ||
| 2 / 3 | дальний свет, левая / правая фара | — |
| 4 / 5 | ближний свет, левая / правая фара | по 10 А |
| 6 | габариты слева, задние габаритные огни | — |
| 7 | габариты справа, передние габаритные огни | — |
| 9 | задний противотуманный фонарь | — |
| 17 | дневные ходовые огни | 7,5 А |
| 18 | стоп-сигнал | — |
| 26 | коммутационный блок салона (указатели поворота) | — |
| Кузов и комфорт | ||
| 1 / 8 | стеклоподъёмник передней / задней двери | — |
| B | импульсный стеклоподъёмник водителя | — |
| 10 | звуковой сигнал | 15 А |
| 11 | автоматическая блокировка дверей | — |
| 13 | плафон, кондиционер, освещение багажника | — |
| 14 | круиз-контроль, обогрев ветрового и заднего стекла, парктроник, ремень безопасности | — |
| 15 | задний ход, стеклоочиститель | — |
| 16 | обогрев сиденья, мультимедиа, ЭБУ | — |
| 24 | освещение вещевого ящика, дверь, багажник, кондиционер, плафон | — |
| 27 и 29 | подрулевые переключатели | 29 — 25 А |
| 33 | прикуриватель | 15 А |
| 32 / 34 | аудиосистема и задний разъём / диагностический разъём и аудио | — |
| 35 / 36 | зеркало с подогревом / наружные зеркала с электроприводом | — |
| 38 | стеклоочиститель | 30 А, «по книге» |
| 39 | вентиляция салона | — |
| Двигатель и безопасность | ||
| 12 | ABS-ESC, выключатель стоп-сигнала | — |
| 19 | система впрыска, щиток приборов, роботизированная коробка | — |
| 20 / 21 / 22 | подушка безопасности / автомат / усилитель руля | — |
| 25 | ЭБУ экстренного вызова | — |
| 31 / 37 | щиток приборов / замок зажигания | — |
| A / D | штатное ГБО / запуск и дистанционный запуск | — |
| 23, 28 | резерв для дополнительного оборудования | — |
На дорестайлинговых машинах владельцы иногда находят расхождения. Владелец в 2017 году писал, что указатели поворотов у него сидят на F24 (15 А). Другой владелец в 2016 году не нашёл предохранитель обогрева сидений там, где его рисовали схемы:
Всё, разобрался: предохранитель на 15 А вылетел. Только странно: по схемам он под капотом должен быть под номером Ef9, а по факту в салонном блоке оказался под номером F14.
Поэтому, если цепь не совпадает со схемой, ищите перебором: вынимайте предохранитель и смотрите, что перестало работать.

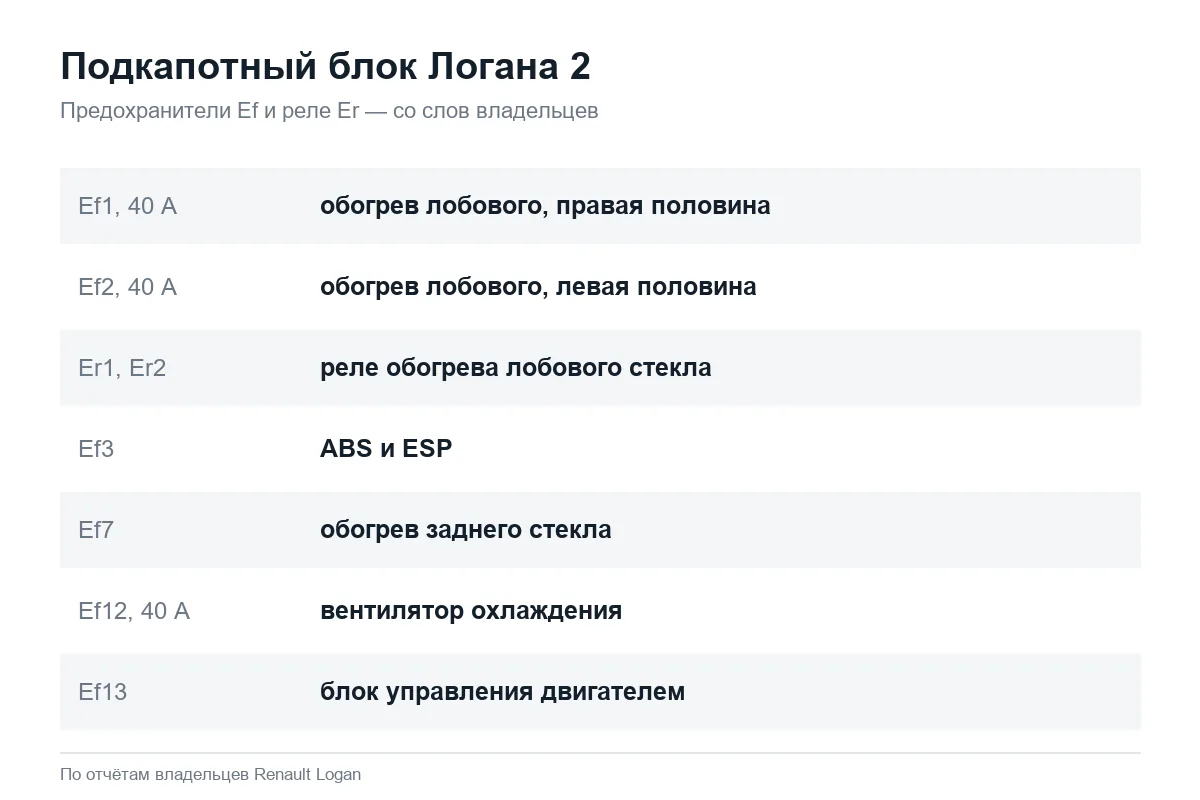

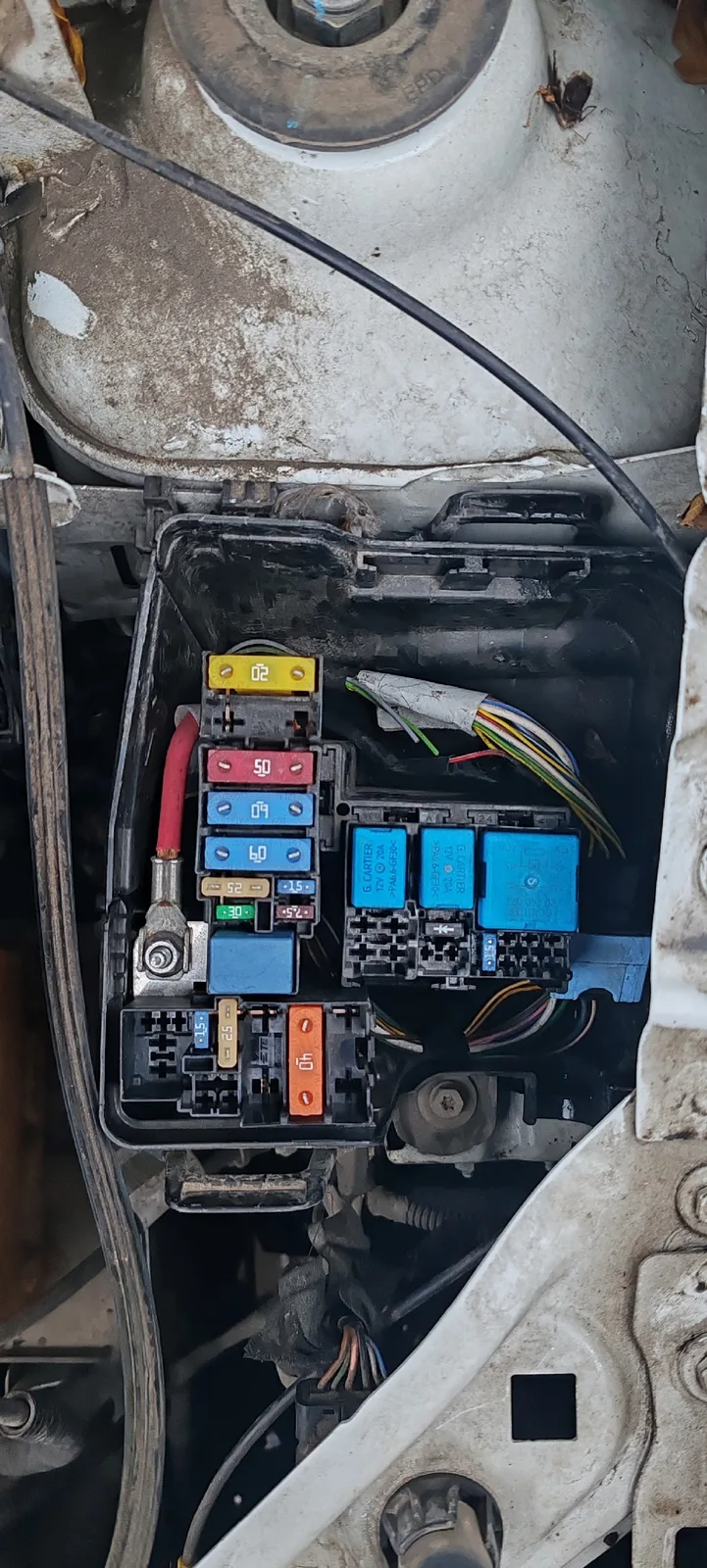

Что под капотом: Ef и Er
В подкапотном блоке предохранители обозначены буквами Ef, реле — Er. Руководство их список не приводит, номера — от владельцев:
Находятся в блоке предохранителей и реле в моторном отсеке. Ef1 на 40 ампер — правая половина стекла, Ef2 на 40 ампер — левая половина стекла. Реле — Er1, Er2, они находятся там же.
| Предохранитель или реле | Цепь по словам владельцев |
|---|---|
| Ef1, 40 А / Ef2, 40 А | обогрев лобового стекла, правая / левая половина |
| Er1, Er2 | реле обогрева лобового стекла |
| Ef3 | ABS и ESP: по отчётам владельцев, ESP отключается, если вынуть именно его |
| Ef7 | обогрев заднего стекла; от него берут плюс для доп. оборудования |
| Ef12, 40 А | вентилятор охлаждения |
| Ef13 | блок управления двигателем, «по книге» |
Если половина лобового стекла не греется, начните с Ef1/Ef2 и реле, но не забудьте про само стекло: у владельца после трещины от камня перестала греть одна половина. Если вентилятор охлаждения не включается и мотор греется, проверьте Ef12 на 40 А, затем реле и резистор вентилятора.
Что горит чаще всего
- Прикуриватель, F33. Горит от регистраторов и компрессоров. Где он, подробно описал владелец:
F33 по схеме, синего цвета, 15 А. Когда смотришь на них, справа снизу будет 4 штуки подряд — твой снизу четвёртый.
- Ходовые огни и габариты. Светодиодные лампы с неправильной распиновкой выбивают предохранитель сразу. Чтобы отключить ходовые огни, владелец советует вынуть F17 на 7,5 А: «габариты работают, так как сидят на другом предохранителе».
- Ближний свет. Если погас ближний на обеих фарах, а лампы новые, проверьте F4 и F5 по 10 А.
- Стеклоочиститель. Владелец, у которого не работали дворники, искал F38 на 30 А:
Не работают дворники в первом и втором положении. Полез смотреть предохранитель: в книге написано, за стеклоочиститель отвечает F38 на 30 А. Кто-нибудь знает, где он находится? В салонном блоке их 36 из 40, в блоке под капотом тоже нет.
Ему ответили одной фразой: правый верхний угол. Задний ход и омыватель, по словам владельца Логана 2016 года, сидят вместе на F15 — если они отказали одновременно, а F15 целый, проверяйте датчик заднего хода.
Новый предохранитель ставьте только того же номинала: руководство прямо предупреждает, что больший номинал грозит перегревом проводки и пожаром. Если предохранитель горит сразу, ищите замыкание. Для регистратора или ДХО не занимайте свободные гнёзда наугад: руководство не рекомендует их использовать, а плюс лучше взять через отдельный предохранитель и реле. Перед работой в подкапотном блоке снимите минусовую клемму.
Не работает — где искать: развилка
- Не крутит стартер — реле стартера у большинства Логанов 2 нет, смотрите статью про стартер Логана 2.
- Аккумулятор садится за ночь — ищите утечку, вынимая предохранители по одному, подробно в статье про аккумулятор Логана 2.
- Не горит одна лампа — сначала лампа и разъём, потом предохранитель: список ламп в статье про лампы Логана 2.
У Логана 1 другие блоки и нумерация, у Логана 1 — здесь.
