Двигатели Toyota 3E, 3E-E, 3E-T, 3E-TE

Третьей ступенью модернизации малолитражных двигателей корпорации Toyota Motor стала серия 3E. Первый мотор увидел свет в 1986 году. Серия 3E в разных модификациях выпускалась вплоть до 1994 г., и устанавливалась на следующие автомобили Toyota:

  • Tersel, Corolla II, Corsa EL31;
  • Starlet EP 71;
  • Corona ET176 (VAN);
  • Sprinter, Corolla (Van, Wagon).
Toyota Sprinter Wagon
Toyota Sprinter Wagon

Каждое последующее поколение автомобиля становилось больше и тяжелее предшественника, что требовало повышенной мощности. Рабочий объем двигатели 3E серии был доведен до 1,5 л. за счет установки другого коленчатого вала. Конфигурация блока получилась с длинноходными поршнями, где рабочий ход существенно превышает диаметр цилиндра.

Как устроен мотор 3E

Данный ДВС представляет собой карбюраторный поперечно расположенный силовой агрегат с четырьмя цилиндрами, расположенными в ряд. Степень сжатия, по сравнению с предшественником, несколько уменьшилась, и составляла 9,3:1. Мощность такой версии достигала 78 л.с. при 6 000 об/мин.

Контрактный 3E
Контрактный 3E

Материал блока цилиндров — чугун. По-прежнему, принят ряд мер по облегчению двигателя. В их числе головка блока цилиндров, изготовленная из алюминиевого сплава, облегченный коленчатый вал, другие.

В алюминиевой головке установлено по 3 клапана на каждый цилиндр, распределительный вал один, по схеме SOHC.

Конструкция мотора, по-прежнему, достаточно проста. Различные ухищрения для того времени в виде изменяемых фаз газораспределения, гидравлических компенсаторов зазоров клапанов, отсутствуют. Соответственно клапаны нуждаются в регулярной проверке зазоров и регулировке. За подачу топливовоздушной смеси в цилиндры отвечал карбюратор. Принципиальных отличий от такого устройства на предыдущей серии моторов нет, отличие только в диаметре жиклеров. Соответственно карбюратор получился в целом надежным, но остался сложным в регулировке. Правильно настроить его под силу только опытному мастеру. Система зажигания полностью перекочевала с карбюраторного агрегата 2Е без каких либо изменений. Это электронное зажигание в паре с механическим распределителем. Система по-прежнему досаждала владельцам периодически возникающими пропусками зажигания в цилиндрах из-за ее неполадок.

Этапы модернизации мотора 3E

В 1986 году, через несколько месяцев после начала выпуска 3E, в серию был запущен новый вариант двигателя 3E—E. В этой версии карбюратор был заменен распределенным электронным впрыском топлива. Попутно потребовалось модернизация впускного тракта, системы зажигания и электрооборудования автомобилей. Принятые меры дали положительный эффект. Мотор избавился от необходимости в периодической регулировке карбюратора и от сбоев в работе двигателя из-за ошибок системы зажигания. Мощность двигателя в новой версии составила 88 л.с. при 6000 оборотов минуту. Моторы, выпущенные в период с 1991 по 1993 г.г., были дефорсированы до 82 л.с. Агрегат 3E-E считается наименее затратным в обслуживании, если пользоваться качественными горюче-смазочными материалами.

В 1986 году, практически параллельно с инжектором, на двигатели 3Е-ТЕ стали устанавливать турбонаддув. Установка турбины потребовала уменьшения степени сжатия до 8,0:1, иначе работа двигателя под нагрузкой сопровождалось детонацией. Мотор выдавал мощность 115 л.с. при 5600 об.мин. Обороты максимальной мощности были снижены для уменьшения тепловых нагрузок на блок цилиндров. Турбомотор устанавливался на Тойота Королла 2, она же Toyota Tercel.

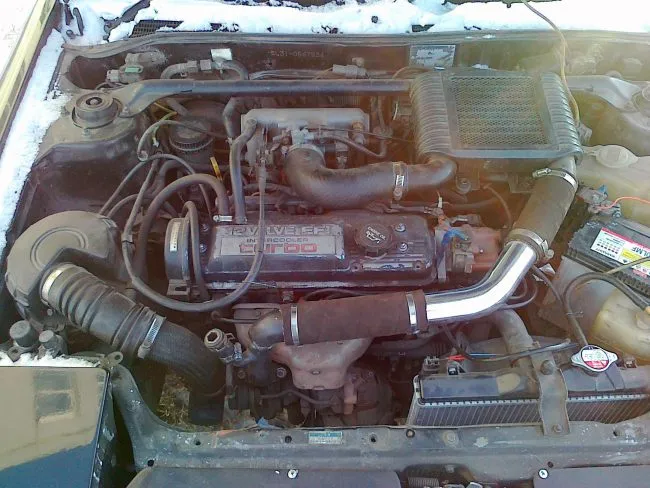

3Е-ТЕ
3Е-ТЕ

Достоинства и недостатки моторов 3E

Конструктивно 3 серия малолитражных моторов Тойота повторяет первую и вторую, отличия в рабочем объеме двигателя. Соответственно все плюсы и минусы перешли по наследству. ДВС 3E считаются самыми недолговечными из всех бензиновых двигателей Тойота. Пробег этих силовых установок до капремонта редко превышает 300 тыс. км. Турбодвигатели не ходят более 200 тыс. км. Это связано с высокой тепловой нагрузкой моторов.

Главное достоинство моторов серии 3E — простота обслуживания и неприхотливость. Карбюраторные версии нечувствительны к качеству бензина, инжекторные немного критичнее. Привлекает высокая ремонтопригодность, невысокие цены на запасные части. Силовые установки 3E избавились от самого большого недостатка предшественников — пробитой прокладки ГБЦ при малейшем перегреве двигателя. Сказанное не относится к версии 3Е-ТЕ. К существенным недостаткам можно отнести:

  1. Недолговечные сальники клапанов. Это приводит к забрызгиванию свечей маслом, повышенной дымности. Сервисные службы предлагают сразу заменять родные маслосъемные колпачки более надежными, силиконовыми.
  2. Чрезмерное образование нагара на впускных клапанах.
  3. Залегание поршневых колец после 100 тыс. км пробега.

Все это приводит к потере мощности, неустойчивой работе ДВС, но лечится без больших затрат.

Технические характеристики

Моторы серии 3E обладали следующими техническими характеристиками:

Двигатель3E3E-E3E-TE
Количество и расположение цилиндров4, в ряд4, в ряд4, в ряд
Рабочий объем, см³145614561456
Система питаниякарбюраторинжекторинжектор
Максимальная мощность, л.с.7888115
Максимальный крутящий момент, Нм118125160
Головка блокаалюминийалюминийалюминий
Диаметр цилиндра, мм737373
Ход поршня, мм878787
Степень сжатия9,3 : 19,3:18,0:1
Газораспределительный механизмSOHCSOHCSOHC
число клапанов121212
Гидрокомпенсаторынетнетнет
Привод ГРМременьременьремень
Фазорегуляторынетнетнет
Турбонаддувнетнетда
Рекомендуемое масло5W–305W–305W–30
Объем масла, л.3,23,23,2
Тип топливаАИ-92АИ-92АИ-92
Экологический классЕВРО 0ЕВРО 2ЕВРО 2
Примерный ресурс, тыс. км250250210

Серия силовых установок 3E пользовалась репутацией надежных, неприхотливых, но недолговечных моторов, склонных к перегреву при высоких нагрузках. Моторы просты по конструкции, каких-то сложных особенностей в них нет, поэтому они пользовались популярностью у автолюбителей благодаря простоте обслуживания и высокой ремонтопригодности.

Для тех, кто предпочитает контрактные двигатели предложение достаточно велико, найти рабочий мотор не составит большой сложности. Но остаточный ресурс будет чаще всего невелик из-за большого возраста силовых установок.
