Задняя подвеска Нивы Легенды (21214): реактивные тяги, панар, пружины и амортизаторы — почему «швыряет» и что менять

← Лада Нива Легенд (11.2020 — н.в.)

Короткий ответ. Сзади у Нивы Легенды неразрезной мост на пружинах, который держат четыре продольные реактивные тяги и поперечная тяга (панар). Когда изнашиваются втулки тяг, машину начинает «швырять» на скорости 60–70 км/ч и приходится ловить рулём. Вся задняя подвеска деталями стоит около 11 тысяч рублей — тяги, пружины и амортизаторы.

Как устроена задняя подвеска

Схема старая и простая: мост висит на пружинах с амортизаторами, а положение моста задают пять тяг. Четыре продольные не дают ему смещаться вперёд-назад, поперечная (панар) — вбок. Износ любой тяги или её шарниров сразу чувствуется в управляемости.

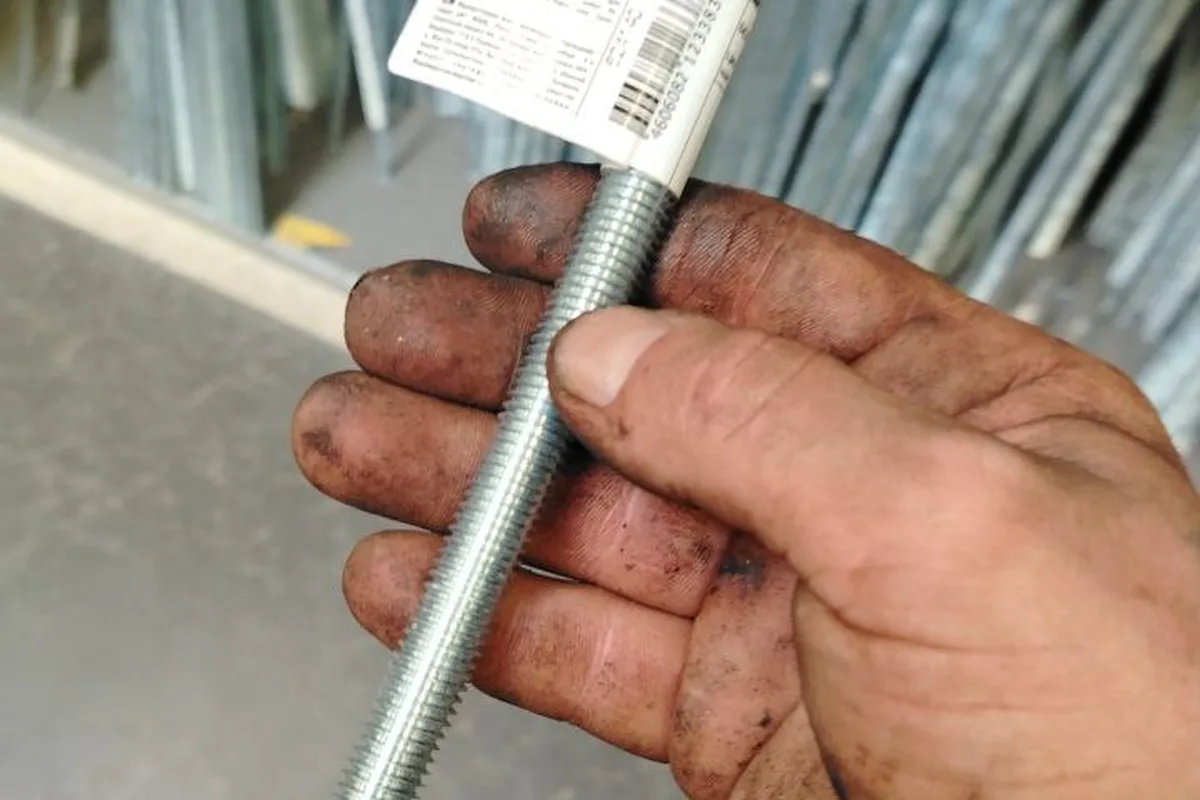

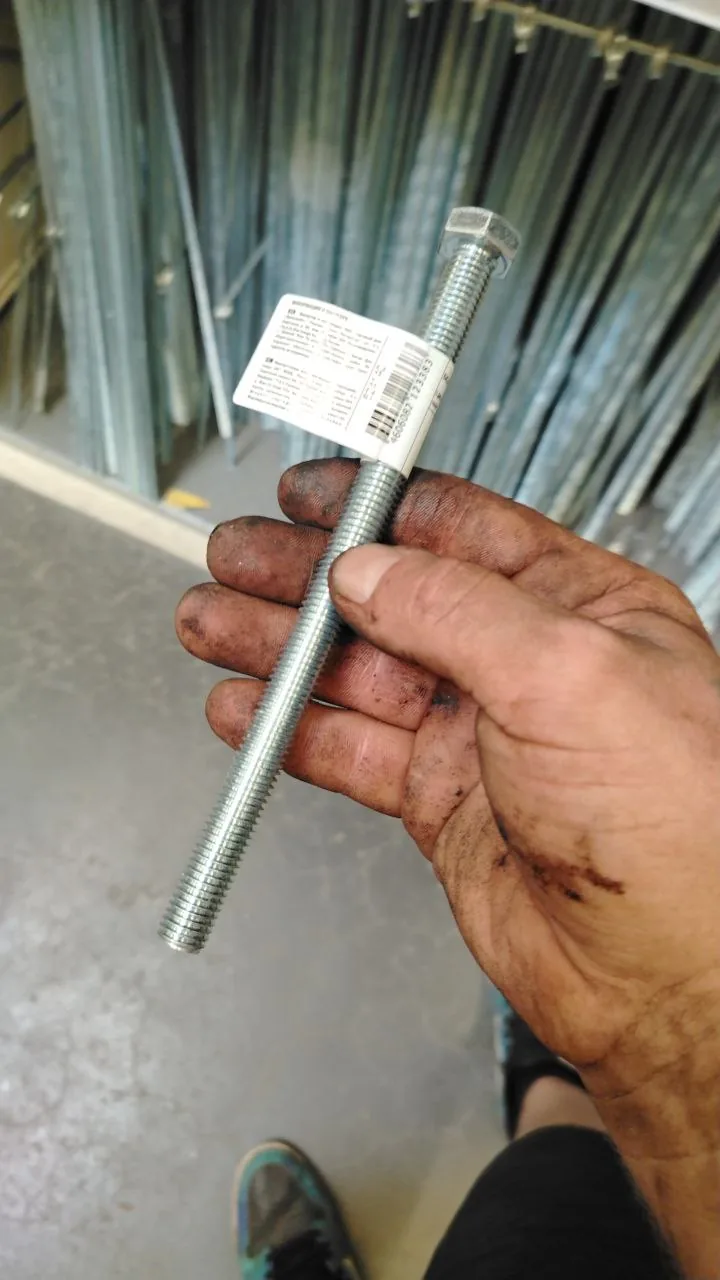

Хозяйственный болт вместо штатного для реактивной тяги не годится: у родного гладкое тело, а с резьбой по всей длине тяга будет болтаться.

Парни, подскажите пожалуйста, швыряет очень сильно по дороге на 60–70, руль приходится сильно ловить, вроде как вычитал, нужно реактивные тяги какие-то усиленные поставить, кто делал?

Если машина «рыщет» по колее и её заносит задом на неровностях, первым делом смотрят тяги и их втулки, затем пружины и амортизаторы. Похожие симптомы даёт и передняя часть — люфт в рулевом и ступицах: рулевое управление.

Реактивные тяги: втулки или сайлентблоки

В тягах Нивы стоят резиновые втулки или, на новых машинах, сайлентблоки в металлической обойме. Со вторыми связана своя история: по словам владельцев, первые ходили долго, а потом ресурс резко упал.

Регулируемая тяга Панара на отдельном кронштейне: по регулируемым тягам задней подвески владельцы спрашивают друг у друга, как они ходят.

Есть сайлентблоки, есть втулки, он тебе на втулках посоветовал. Сайлентблоки появились на Урбане, и первые ходили по 80 тыс., потом через год завод изменил поставщика или х.з. что, и тяги на сайлентблоках стали ходить по 10 тыс. Поэтому все их не советуют.

Ещё одна частая ошибка — затянуть тяги на вывешенном мосту. Резина тогда работает на скручивание при каждом ходе подвески, скрипит и быстро рвётся. Тяги затягивают только на машине, стоящей на колёсах.

Поставил реактивные тяги от Урбана с полноценными сайлентблоками внутри (в железной обойме), протянул на опущенном авто в статике. И всё равно скрипят как протёртое седло при любой деформации.

Регулируемые тяги и панар

При лифте мост смещается вбок относительно кузова, и штатный панар его уже не центрирует. Поэтому с лифтом ставят регулируемый панар или «дроп» — перенос его крепления. Регулируемые продольные тяги нужны, чтобы вернуть правильный угол кардана.

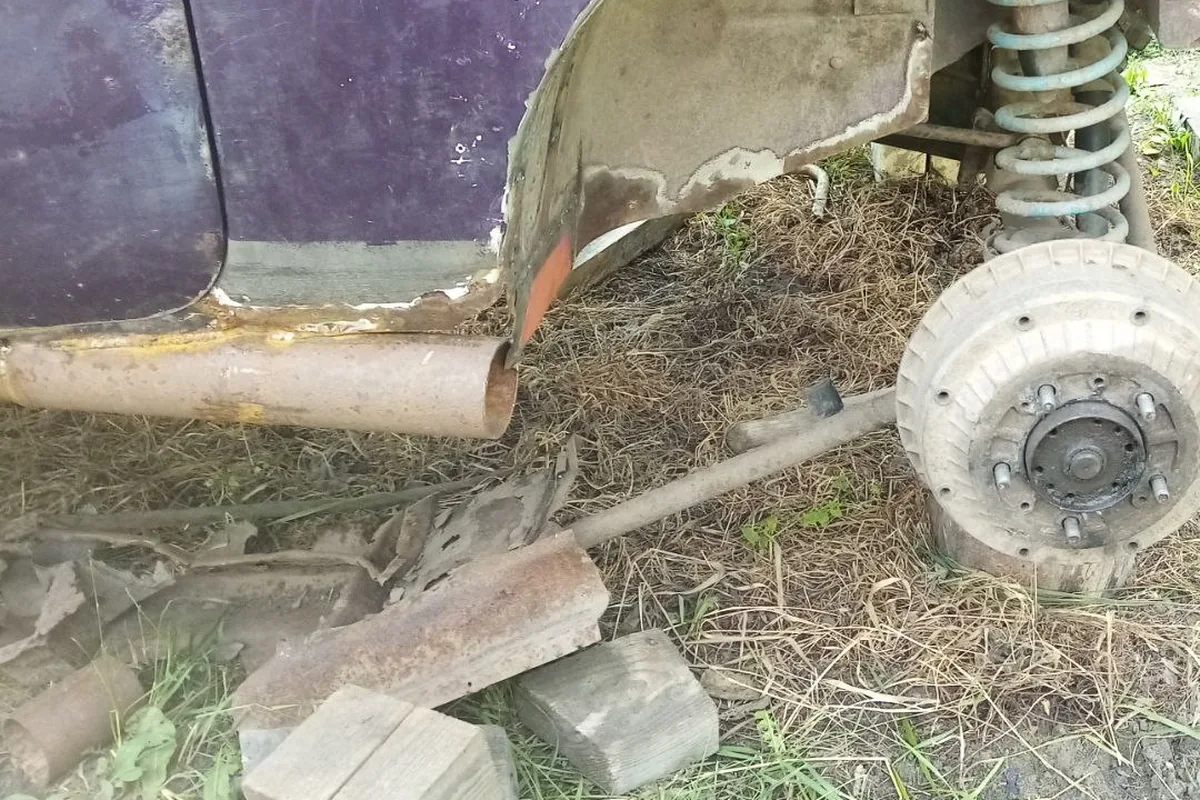

Задняя подвеска на разобранной машине: мост с пружиной и реактивными тягами, рядом срезанный прогнивший порог.

Дроп панары 700 р., ну плюс тяги рег. — ну тысяч 4, если простые.

Готовые наборы задних тяг с панаром стоят недорого, но в тягах со «спортивными» шарнирами от переднеприводных ВАЗов есть подвох: шарнир рассчитан на другие углы, при артикуляции работает неправильно и вываливается. Для бездорожья лучше тяги с резиновыми сайлентблоками. Про лифт целиком — в статье про лифт подвески.

Площадки тяг и ржавчина

Самое неприятное в задней подвеске — не тяги, а места их крепления к кузову. Кронштейны и площадки реактивных тяг гниют вместе с порогами, и при сильном рывке тяга отрывается прямо с куском металла.

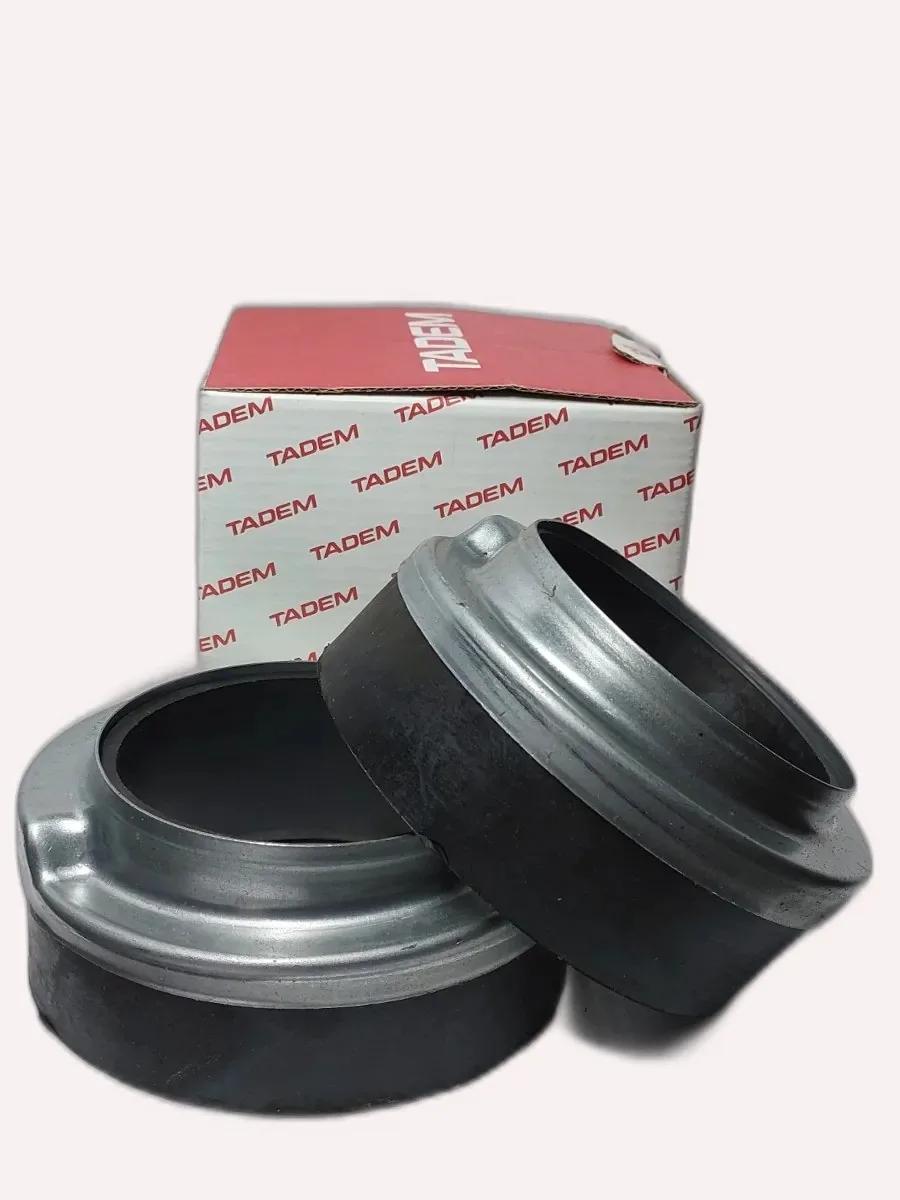

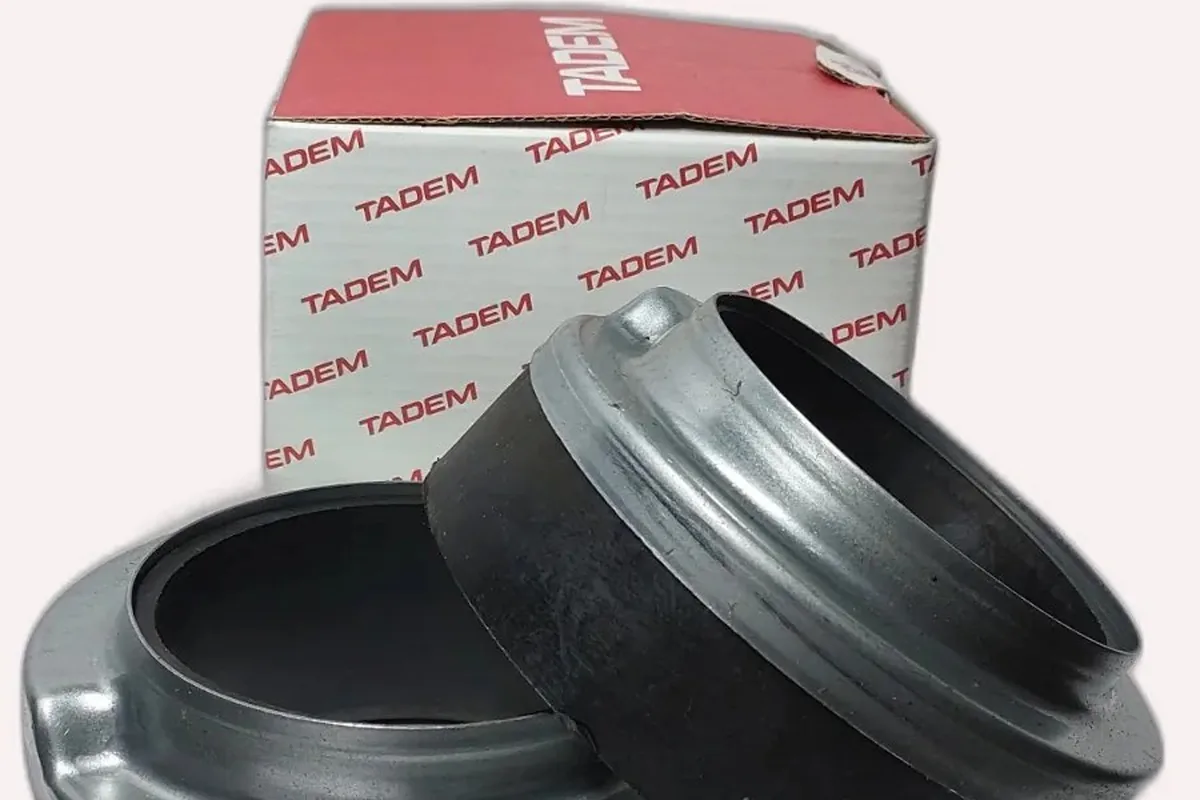

Проставки под задние пружины на 30 мм: так владельцы поднимают зад, не меняя пружины. Учтите, что проставка — не то же самое, что лифт на 30 мм по ходу подвески.

У меня Нива 12 год, АБС, ГУР, уже переварил пороги, площадки реактивных тяг и поменял всю подвеску вкруг, никаких лифтов нет, только резина АТ-шка 215/70 16.

При покупке Нивы с пробегом площадки тяг проверяют обязательно: на подъёмнике, простукивая металл. Как ищут ржавчину и сколько стоит варка — в статье про коррозию.

Пружины и амортизаторы

Задние амортизаторы на машинах после 2009 года и на Легенде — другие, чем у старых Нив: для 21214М, 2131М, Урбана и Легенды указан номер 21214-2915004. Старые «короткие» амортизаторы на новую машину не встанут как надо. Амортизатор может потечь и на новой машине — у одного из владельцев задний потёк на 19 тысячах.

Амортизатор задней подвески с OEM-номером 21214-2915004 подходит для автомобилей Lada 4×4 (модели 21214М, 2131М, Urban, 3-дверный и 5-дверный варианты) с 27 июля 2009 года выпуска. Также его можно устанавливать на автомобили Niva Legend (3-дверный и 5-дверный варианты) с 1 января 2021 года.

Задние пружины 21213 и 21214 различаются длиной примерно на сантиметр, а у пятидверки 2131 — свои. Меняют их парой и лучше вместе с отбойниками.

Задняя ходовка по запчастям: 1) тяги реактивные 4500 ₽, 2) пружины орига 3500 ₽, 3) аморты 3000 ₽. Итого: 11 000 ₽ — вот и вся задняя подвеска. На какой ещё машине такое возможно?

Мнение слесаря

Меняя задний амортизатор, берите новый болт крепления с металлической втулкой и шайбами: старый часто прикипает, а изношенная втулка даёт стук, который ищут потом неделю. И проверяйте резиновые втулки в проушинах амортизатора — на Ниве они цельные, по две на амортизатор, и продаются не везде.

Коротко о главном

Задняя подвеска Нивы Легенды — неразрезной мост на пяти тягах. Если машину швыряет на 60–70 км/ч, начинают с втулок реактивных тяг и панара, затягивая их только на стоящей на колёсах машине. При лифте ставят регулируемый или перенесённый панар.

Главный риск на машинах с пробегом — не сами тяги, а сгнившие площадки их крепления. Деталями вся задняя подвеска стоит около 11 тысяч рублей.
