Рулевое управление Нивы Легенды (21214): люфт руля, рулевой редуктор, ГУР, трапеция и маятник

← Лада Нива Легенд (11.2020 — н.в.)

Короткий ответ. У Нивы Легенды рулевой механизм редукторного типа (не рейка) с маятниковым рычагом и трапецией из трёх тяг, и гидроусилитель на Легенде стоит штатно. Люфт руля чаще всего даёт износ наконечников тяг и втулки маятника, реже — сам редуктор. Штатные рулевые тяги у части владельцев новых машин не доживают и до 20 тысяч километров, новый редуктор с ГУР стоит около 35 тысяч рублей.

Как устроено

Руль через карданчик вращает рулевой редуктор на лонжероне. От его сошки движение идёт на трапецию — среднюю и две боковые тяги, — а с другой стороны трапецию держит маятниковый рычаг. Масло в картере рулевого механизма — 0,18 литра.

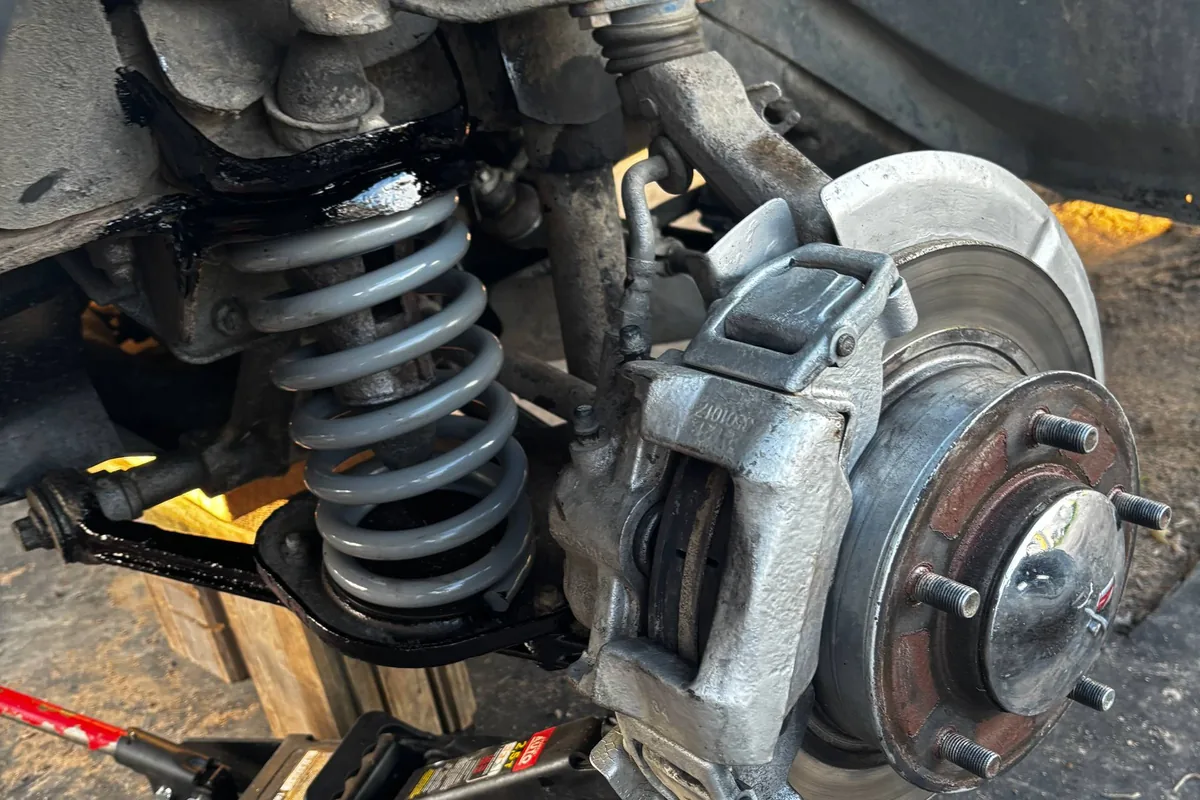

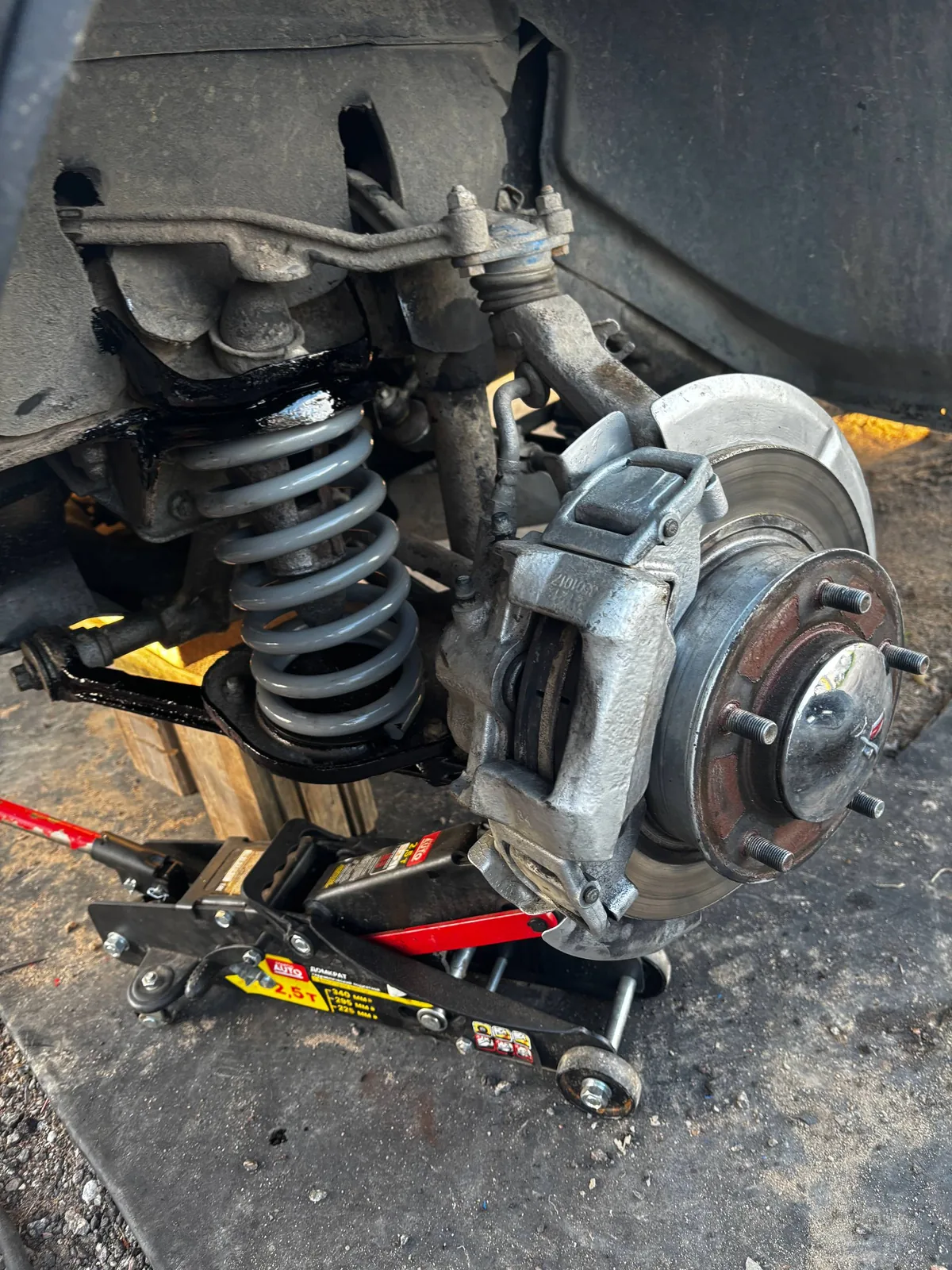

Рулевой привод Нивы — рычажный: тяги с наконечниками идут к поворотным рычагам кулаков, отсюда много шарниров, которые дают люфт.

ГУР: есть ли и какую жидкость лить

По руководствам 2021–2026 годов автомобили оборудуются гидроусилителем руля. Бачок ГУР — 1,1 литра (в редакции 2021 года — 1,7 л). Доливку и устранение течей руководство относит к дилеру и запрещает смешивать разные жидкости; марку в редакции 2021 года называли прямо — Pentosin Hydraulik Fluid CHF 11S-TL.

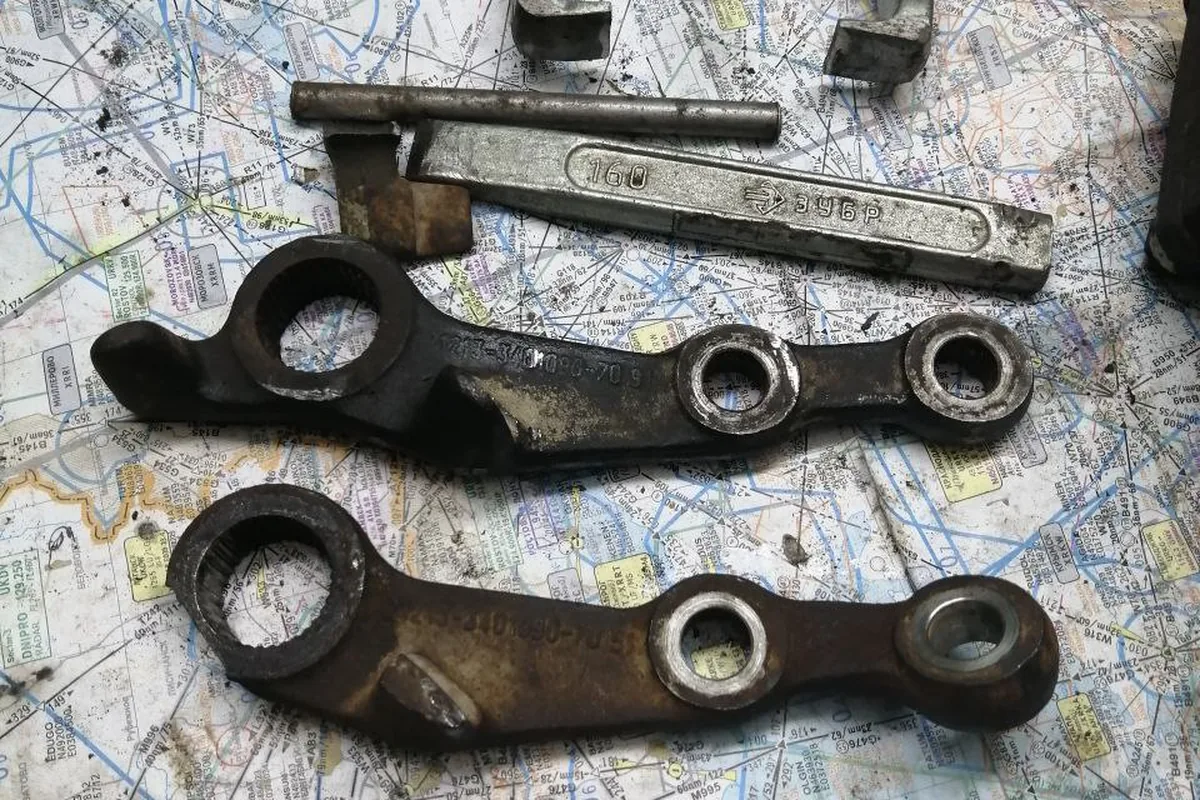

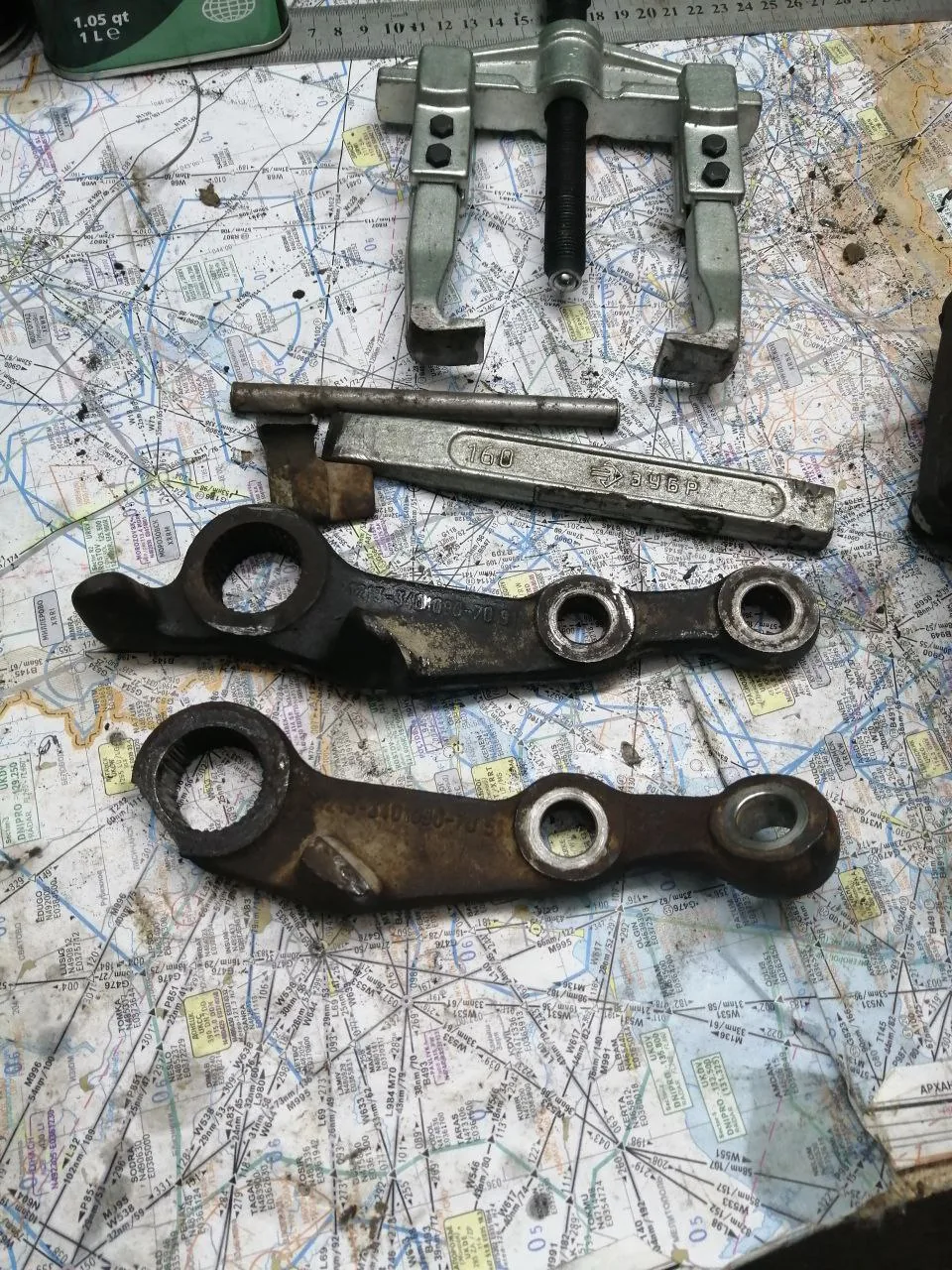

Сошки рулевых механизмов бывают разные: для машин с ГУР и без него они отличаются упорами и номерами.

Жидкость, заливаемая в гидроусилитель руля, и сам бачок рассчитаны на весь срок его службы и при отсутствии течи долива и замены не требуют. В автомобиле ВАЗ-21214 в ГУР используется жидкость Pentosin Hydraulic Fluid CHF 11S VW52137.

На старых машинах без ГУР руль тяжёлый — к этому привыкают, но многие ставят гидроусилитель в сборе с машины-донора или самодельный ЭУР. Штатно электроусилителя на Легенде нет ни в одной редакции руководства.

Дело привычки. У меня сейчас карб 2001 года без ГУР/ЭУР. Да, тяжеловато, но дело привычки. Но ГУР всё равно надо поставить, ну его.

Если ГУР гудит, первым делом проверяют уровень и натяжение ремня, потом сам насос. Про приводной ремень — в статье про генератор и ремни.

Люфт руля: с чего начать

Прежде чем менять редуктор, проверяют всё, что дешевле: наконечники, маятник, шаровые и ступичные подшипники. Люфт в любом из них ощущается на руле.

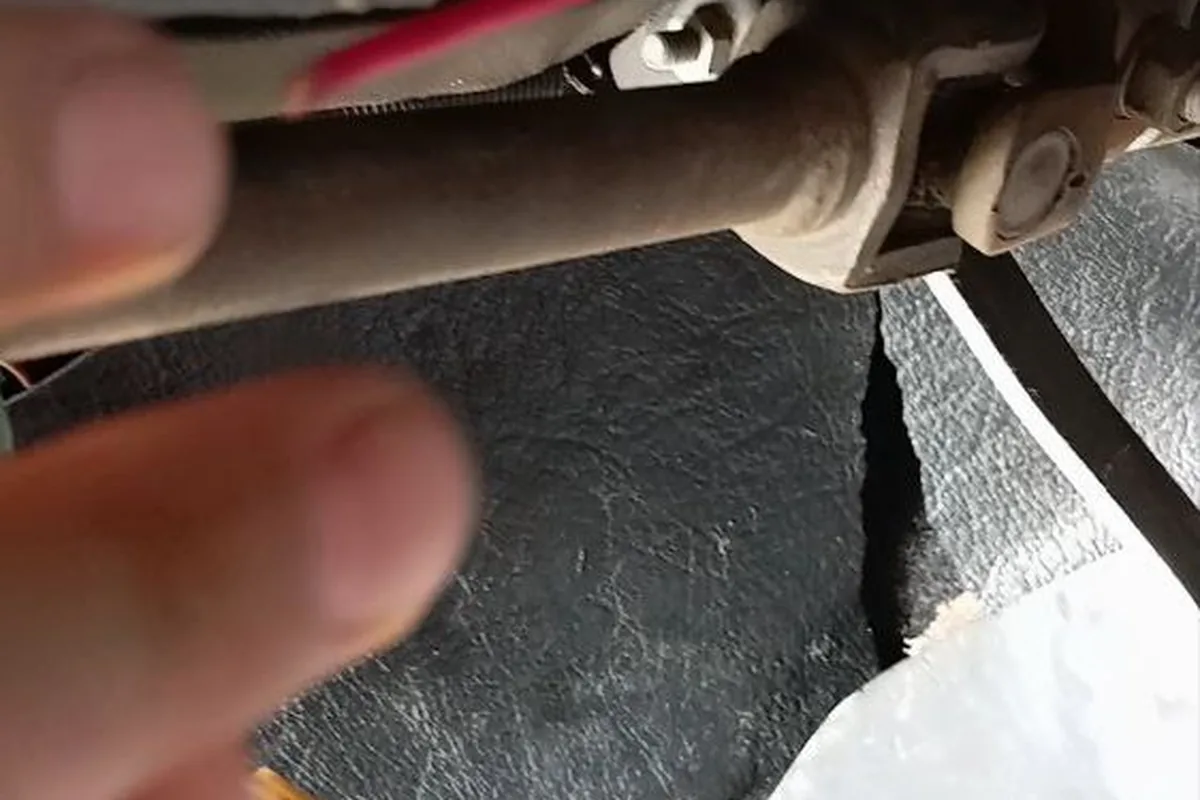

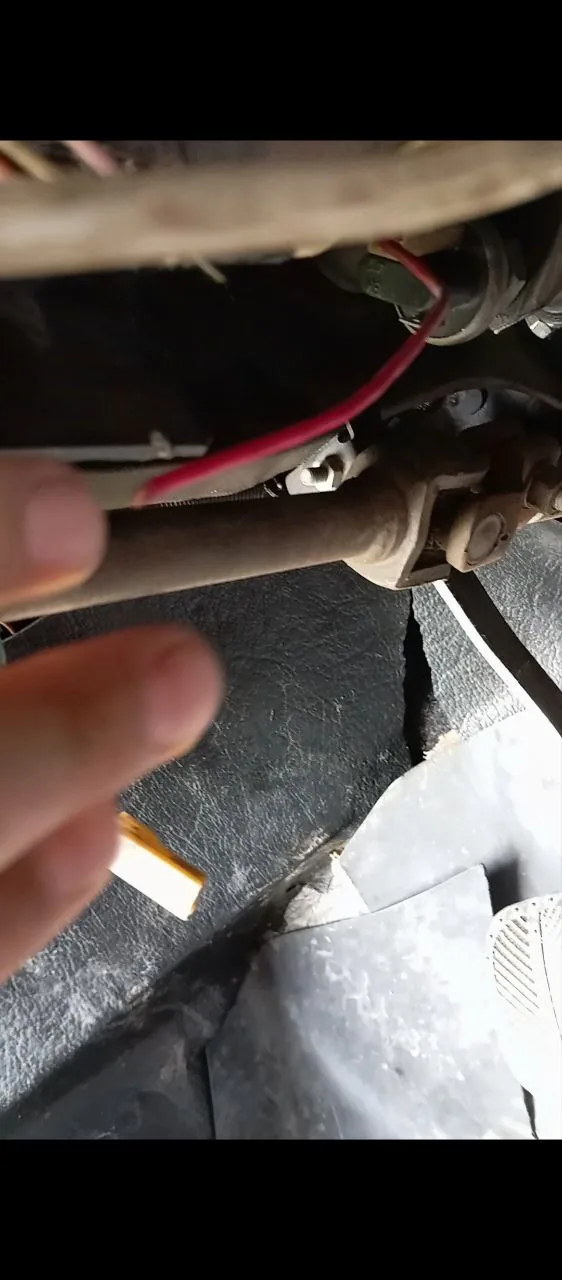

Промежуточный рулевой вал с карданчиком под панелью: об него может перетереть провода, если жгут лежит прямо на валу.

Подскажите нормальные комплекты рулевых тяг Нива Легенд 2024 года. Такие, чтобы походили. Штатных хватило на 18 тыс.

Хорошая трапеция ходит в разы дольше. Владелец, поставивший тяги Белмаг, за 25 тысяч километров по ямам и грунтовкам Карелии получил только микролюфт в одном наконечнике.

Ставил рулевую трапецию Белмаг. Ставил зимой, проехал 25 тысяч. Сегодня проверяли — микролюфт в наконечнике. За эти 25 тысяч абсолютно не стеснялся ездить по ямам, карельским грунтовкам и не самым хорошим трассам. По-моему, очень неплохой результат.

Маятник тоже различается по годам: сошки маятника 2121 и 21213 взаимозаменяемы, но с разным изгибом, и при замене это надо учитывать.

Рулевой редуктор: регулировать или менять

Редуктор имеет регулировочный винт, и небольшой люфт выбирают им. Но если после подтяжки руль не возвращается в ноль или появляются тугие места — редуктор изношен, и регулировка его только испортит.

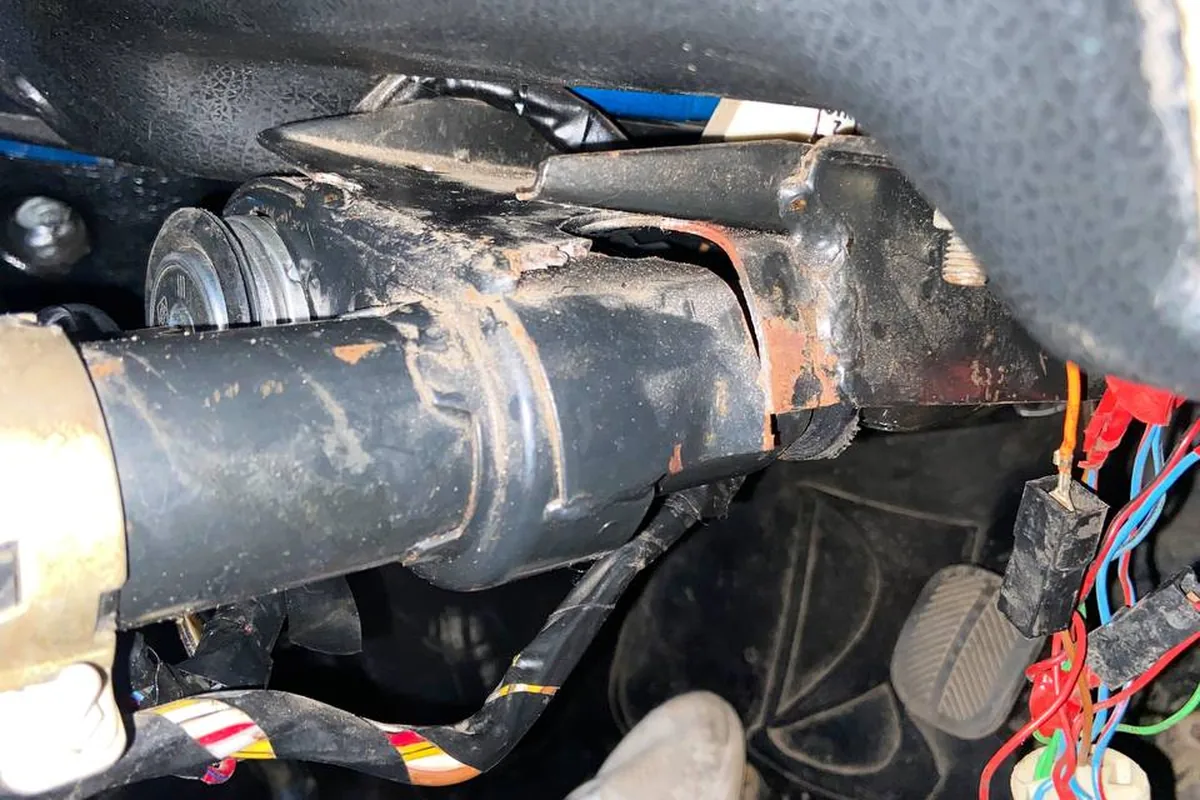

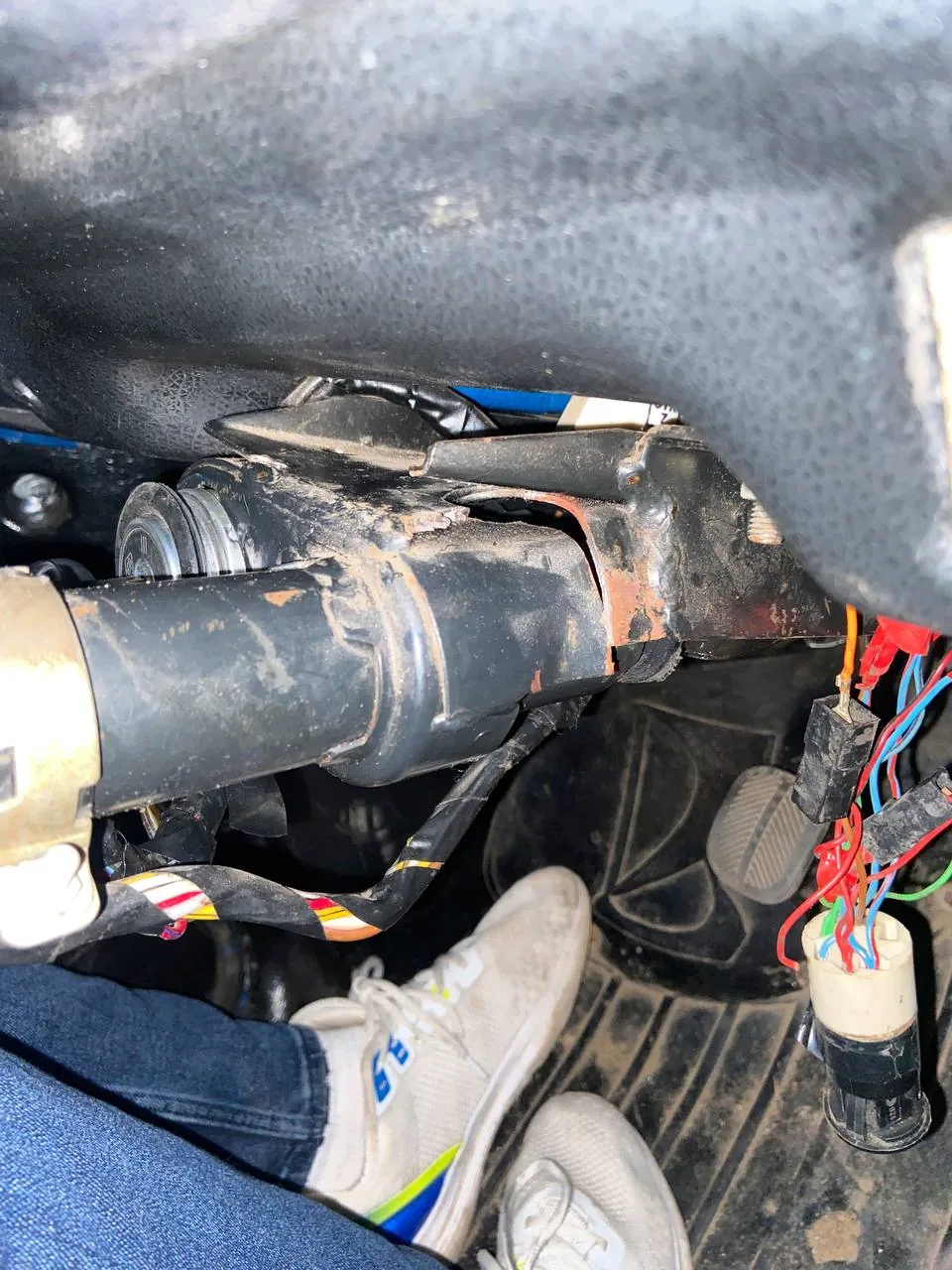

Колонка 21214 без ГУР, у которой начал закусывать руль: червяк редуктора владелец уже подтягивал, дальше подозревает подшипники колонки.

Рулевой редуктор с гуром, большой люфт, подтягивание не помогает, руль при повороте не возвращается. Вердикт — замена. На новые цена кусается ~35к. Есть б.у. варианты с разбора за 15к.

Новый редуктор — не гарантия. Один из владельцев получил оригинальный с прослабленными втулками и неверно посаженной сошкой, в итоге перебрал свой старый, который отходил 200 тысяч.

Толку нового редуктора, брал оригинал, новый, на год. Оказалось, втулки прослаблены, при допуске 0.008 там весь щуп залезет. Плюс, видимо, сошку в наглую затянули мимо слепого зуба, то есть ноль мы имеем смещённым. В итоге заменил втулки в родном, который отходил 200 тысяч.

Мнение слесаря

На Ниве сначала проверяют крепление редуктора к лонжерону: болты ослабевают, а кронштейн на старых машинах трескается — и люфт руля оказывается вовсе не в редукторе. Затем — маятник, потом наконечники. И после любой работы с трапецией обязательно регулируют схождение: у Нивы оно выставляется боковыми тягами, и одна перекрученная муфта даёт увод и износ шин.

Что нового у Легенды 2026 года

В редакции руководства от 20 августа 2026 года появилась регулировка рулевой колонки по наклону, а в руле — фронтальная подушка безопасности водителя. Кнопку звукового сигнала теперь нажимают в выделенной верхней зоне накладки. Остальное — в статье про рестайлинг 2026 года.

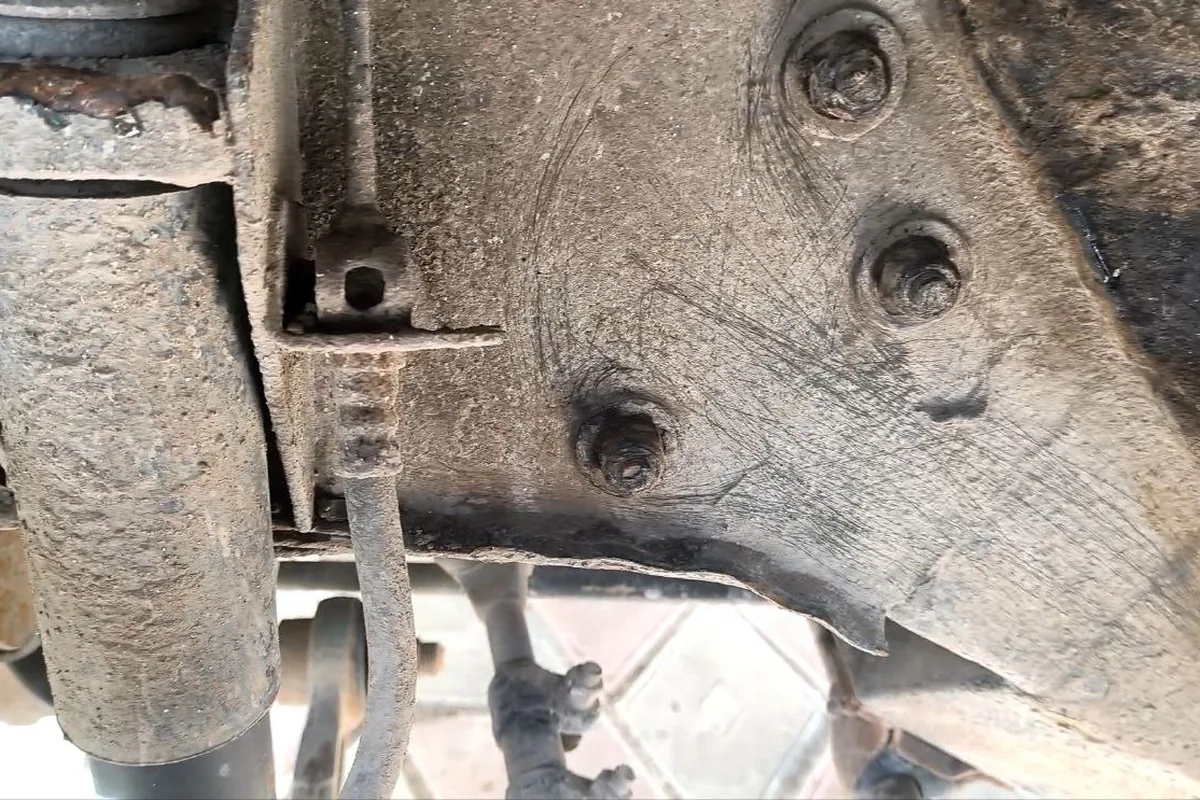

Три гайки на лонжероне — это крепление рулевого редуктора с другой стороны; трогать их, не понимая, что они держат, не стоит.

Коротко о главном

Рулевое Нивы Легенды — редуктор с ГУР, маятник и трапеция. Люфт руля ищут от дешёвого к дорогому: наконечники, маятник, крепление редуктора, и только потом сам редуктор.

Штатных тяг на новой машине может хватить всего на 18–20 тысяч, хорошая трапеция ходит 25 тысяч и больше по плохим дорогам. Жидкость ГУР по заводу не меняют, если нет течи; новый редуктор с ГУР — около 35 тысяч рублей, с разбора — около 15.
