Форсунки и дроссель Шевроле Нивы: давление в рампе, какие форсунки ставить, промывка, чистка дросселя и регулятор холостого хода
← Chevrolet Niva рестайлинг (03.2009 — 07.2020)
Короткий ответ. На Шевроле Ниве с блоком Bosch М7.9.7 давление в рампе по руководству — 364–400 кПа (3,6–4 бар), рампа без обратки, регулятор стоит в модуле бензонасоса. У ранних машин с блоком МР7.0 рампа с обраткой и регулятором на ней, давление 284–325 кПа. Исправная форсунка звонится на 11–15 Ом. Дроссель с тросом, датчиком положения и регулятором холостого хода (РХХ) — у машин с М7.9.7; у машин Евро-5 с блоком МЕ17.9.71 педаль и заслонка электронные, РХХ там нет. Самые частые работы — поменять кольца форсунок, пролить форсунки на стенде и почистить дроссель вместе с каналом РХХ.
Какая система стоит на вашей машине
За 2002–2020 годы на Шевроле Ниве сменились три блока управления, и от блока зависит почти всё в этой теме: давление, форсунки, дроссель.
| Блок | Нормы | Топливная рампа | Давление | Дроссель |
|---|---|---|---|---|
| МР7.0 (2123-1411020-10), документация 2004 года | Евро-2 | с обраткой, регулятор на рампе с вакуумным шлангом; форсунки включаются попарно (1-4, 2-3) | 284–325 кПа | тросовый, РХХ, датчик положения заслонки |
| М7.9.7 (2123-1411020-30, -40) | Евро-3, Евро-4 | без обратки, регулятор в модуле бензонасоса; впрыск последовательный | 364–400 кПа | тросовый, РХХ, датчик положения заслонки |
| МЕ17.9.71 (2123-1411020-50) | Евро-5 | без обратки | — | электронная заслонка и педаль 11183-1108500-00-0 или -01-0 |
Электронную педаль владельцы связывают с машинами примерно с 2016 года. Точной даты перехода в документах нет, проще посмотреть под капот: есть трос газа к дроссельному патрубку — у вас М7.9.7 или МР7.0.
Давление в рампе: как мерить
На конце рампы есть штуцер под манометр, закрытый пробкой. Порядок по руководству к М7.9.7: сбросить давление, подключить манометр, включить бензонасос — в течение 10 секунд давление должно встать в 364–400 кПа, а после остановки насоса немного упасть и держаться.
- Меньше 364 кПа — течь в соединениях, забитый топливный фильтр или сетка насоса, затем сам насос. Фильтр считается забитым, если давление до и после него отличается больше чем на 14 кПа.
- Больше 400 кПа — неисправен регулятор, а он встроен в насос: меняется модуль целиком.
- Давление быстро уходит после выключения — негерметичная форсунка или обратный клапан насоса. Форсунка, которая «подкапывает», по руководству даёт долгий пуск и калильное зажигание после выключения.
Подробно про насос и фильтр — в статье про бензонасос Шевроле Нивы.
Форсунки: какие ставить

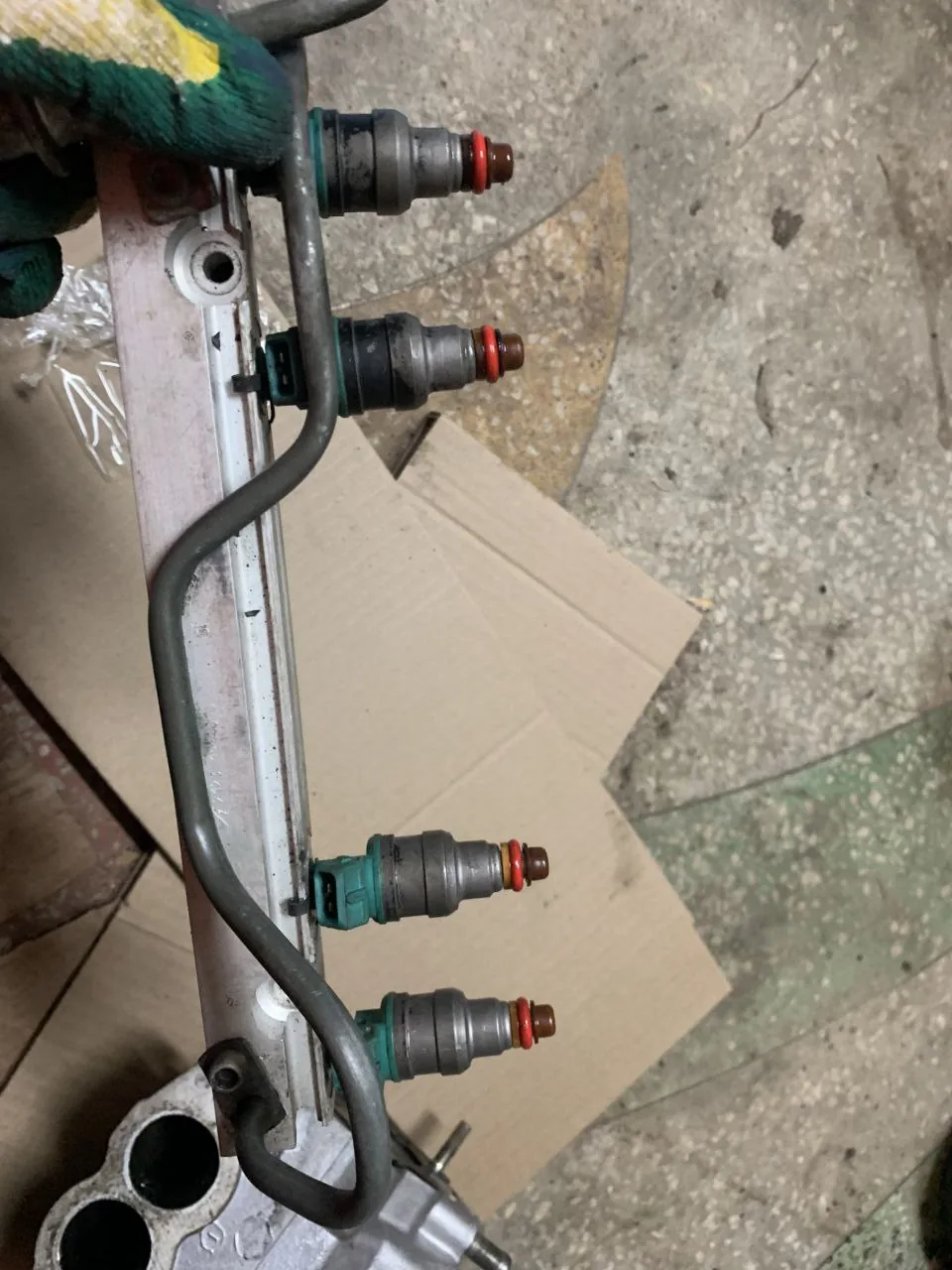

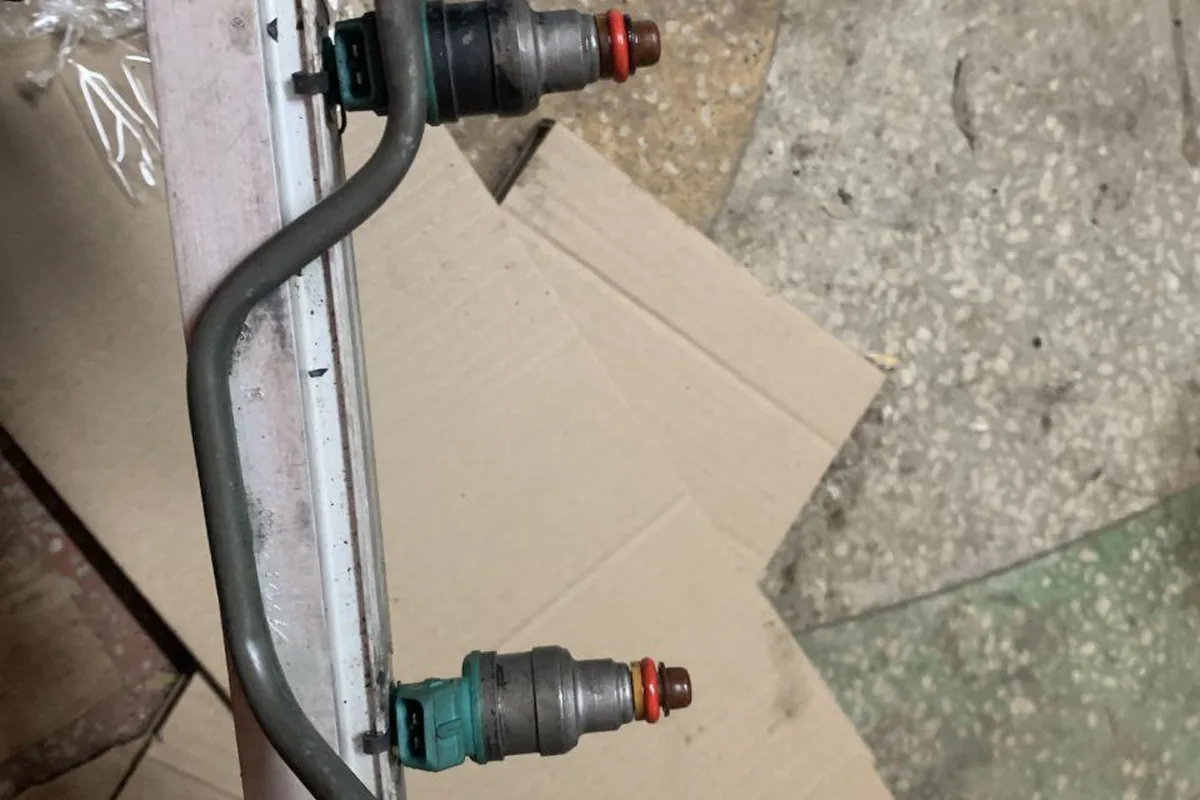

Каталожных номеров форсунок в руководстве нет, поэтому владельцы называют их по последним цифрам: Bosch «996» и «502», Siemens «6238» и «20734». У «родных» форсунок разное число отверстий распылителя и разная длина — на рампах с обраткой и без обратки стоят разные форсунки. Перед покупкой снимите одну и сравните маркировку, а не подбирайте по названию машины на маркетплейсе.
996 уже трупы. 502 пойду. Производительность схожая.
Дешёвые форсунки без имени — лотерея. Владелец, проливавший на стенде свои Bosch, заодно проверил комплект за 800 рублей с маркетплейса:
Вчера, когда проливал бошевские форсунки, ради интереса поставили на стенд форсунки ВИЭ по 800 р с Озона. Льют все по-разному: факел разный, объём разный на всех четырёх.
| Что | Цена | Год |
|---|---|---|
| Новая форсунка | около 2 300–3 000 рублей за штуку | 2025 |
| Б/у форсунка с разборки | 500–600 рублей | 2025 |
| Проверка на стенде | около 600 рублей | 2025, Москва |
| Промывка форсунок | около 300 рублей | 2021 |
| Уплотнительные кольца форсунок | 10–20 рублей за штуку | 2024 |
Промывка и кольца
Руководство запрещает погружать форсунку в моющую жидкость: внутри катушка. Промывают на стенде, проливом через саму форсунку. Там же проверяют баланс: по методике руководства падение давления на каждой форсунке сравнивают со средним по остальным, и отклонение больше 20% — повод перепроверить и заменить комплект.
Кольца меняются при каждом снятии: руководство требует новые кольца, смазанные моторным маслом. Старые дубеют, и через них сосёт воздух — отсюда троение и плавающие обороты, особенно на морозе. Владельцы часто лечат «подтраивание» именно кольцами, но эффект держится, только если форсунки при этом чистые.
Присадки в бак для промывки владельцы оценивают по-разному: одним помогло при лёгком подтраивании, другие считают, что смытая грязь просто переезжает в форсунки. При явной проблеме надёжнее снять рампу и отдать форсунки на стенд.
Чистка дросселя

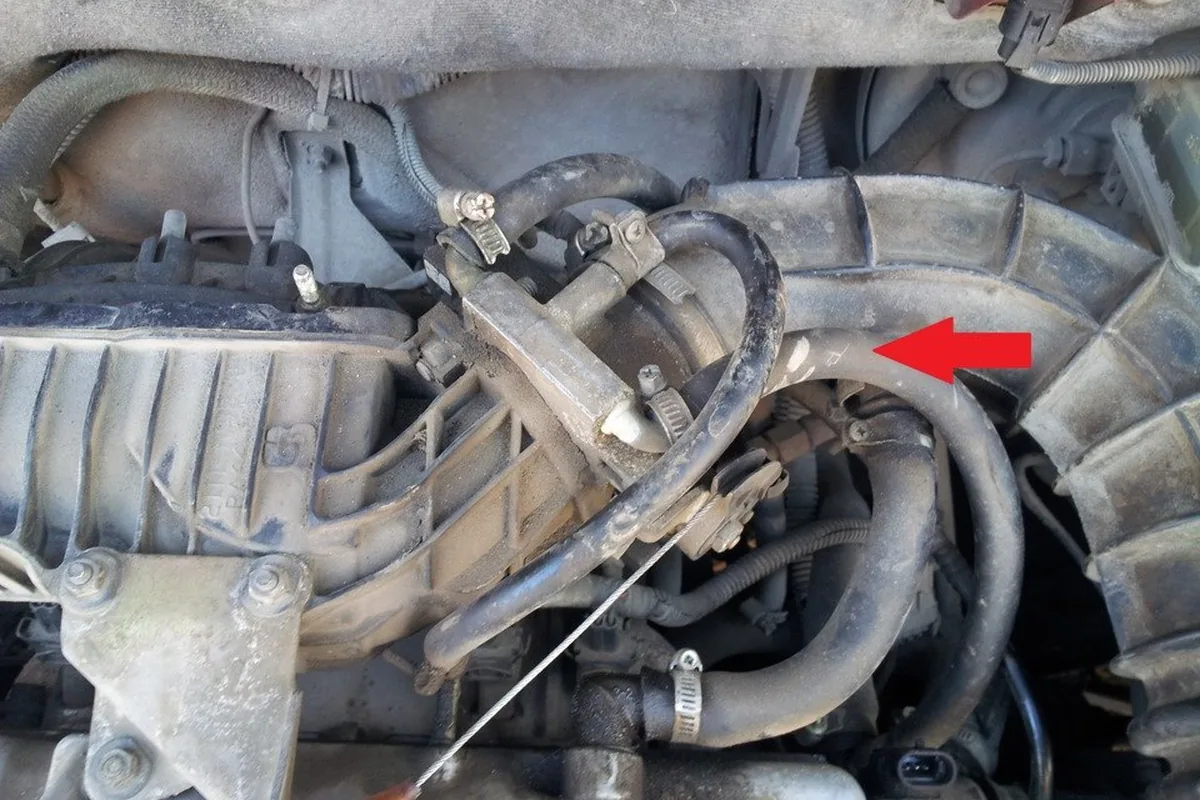

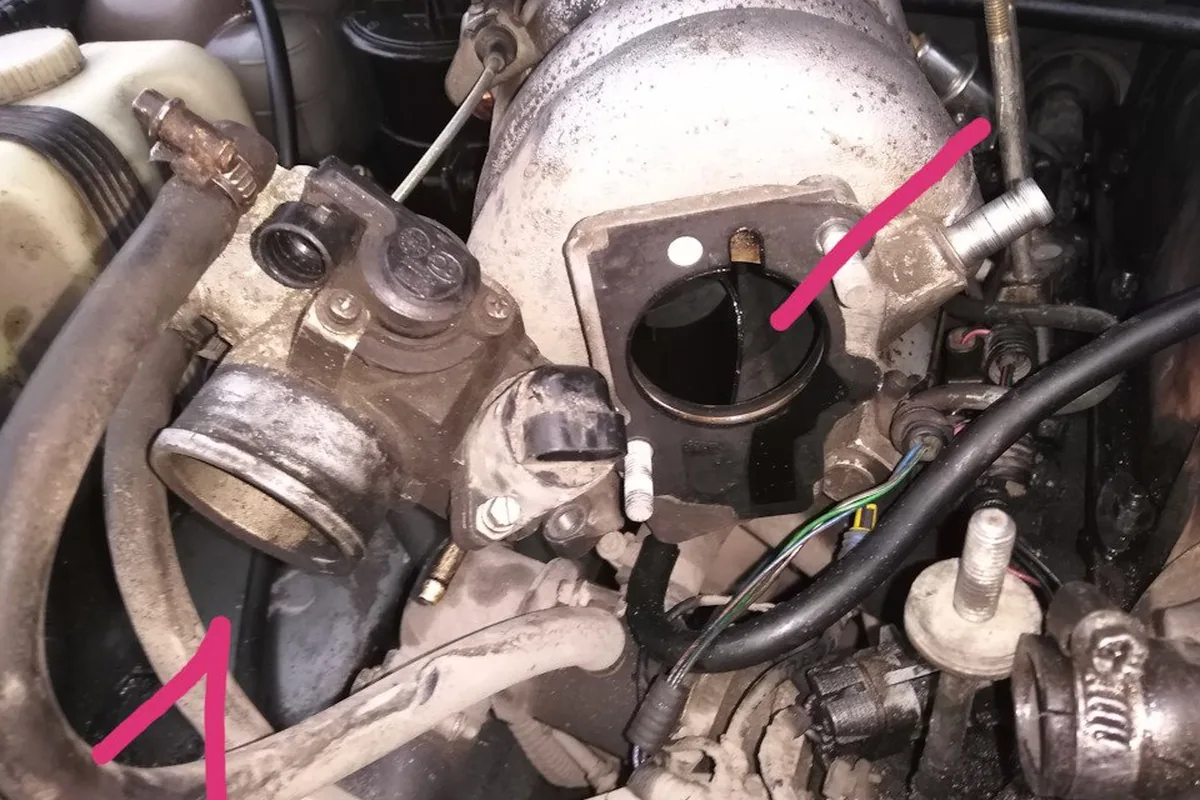

На тросовых машинах дроссельный патрубок стоит на ресивере и греется антифризом. Через него идёт вентиляция картера, поэтому масляный налёт внутри — норма для мотора с пробегом. Что говорит руководство:
- чистить можно на машине очистителем карбюратора, бензином и ветошью; канал вентиляции картера — проволокой, в нём жиклёр 1,7 мм;
- нельзя погружать патрубок в жидкость — вымывается смазка подшипников оси заслонки;
- нельзя лить растворитель на датчик положения заслонки и РХХ, нельзя пользоваться составами с метилэтилкетоном;
- при снятии — новая прокладка, гайки 14,3–23,1 Н·м; после установки заслонка должна закрываться полностью, без заеданий.
Если патрубок сняли, заодно промойте седло и канал РХХ: основная грязь, из-за которой плавают обороты, сидит там. Про поиск причины по симптомам — отдельная статья «плавают обороты».
Регулятор холостого хода

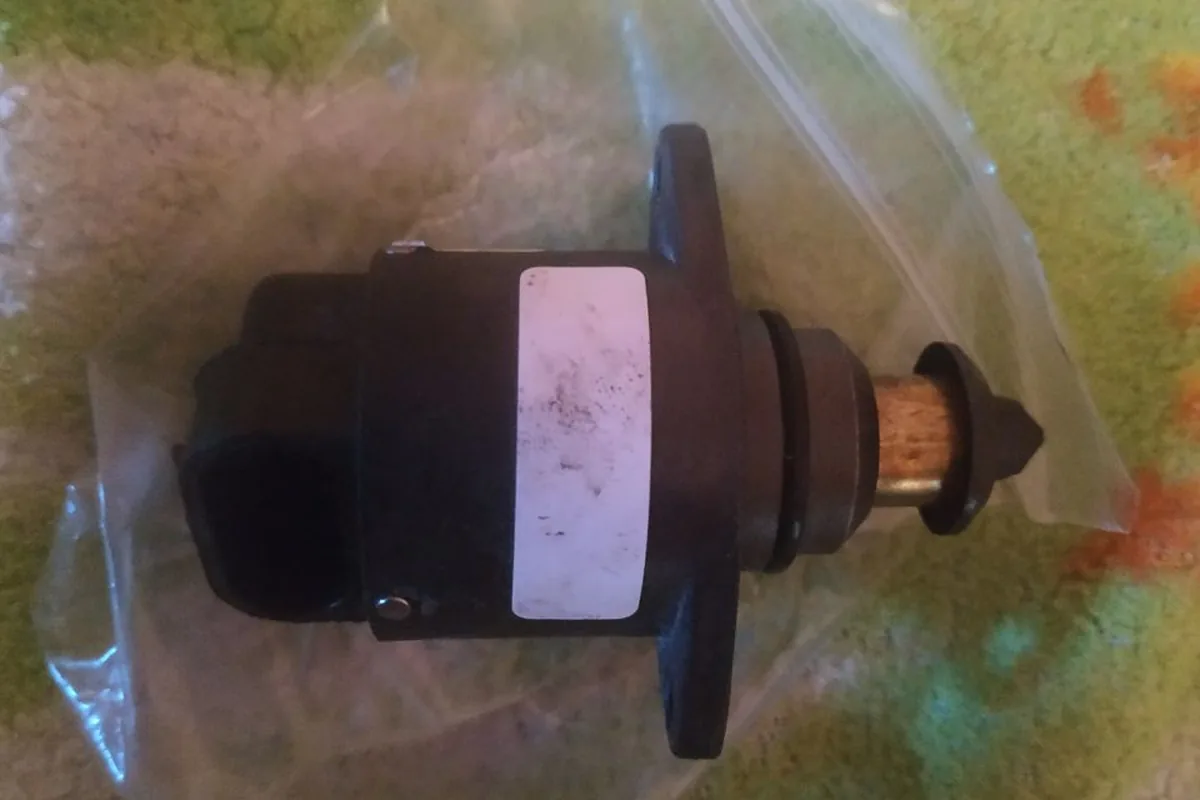

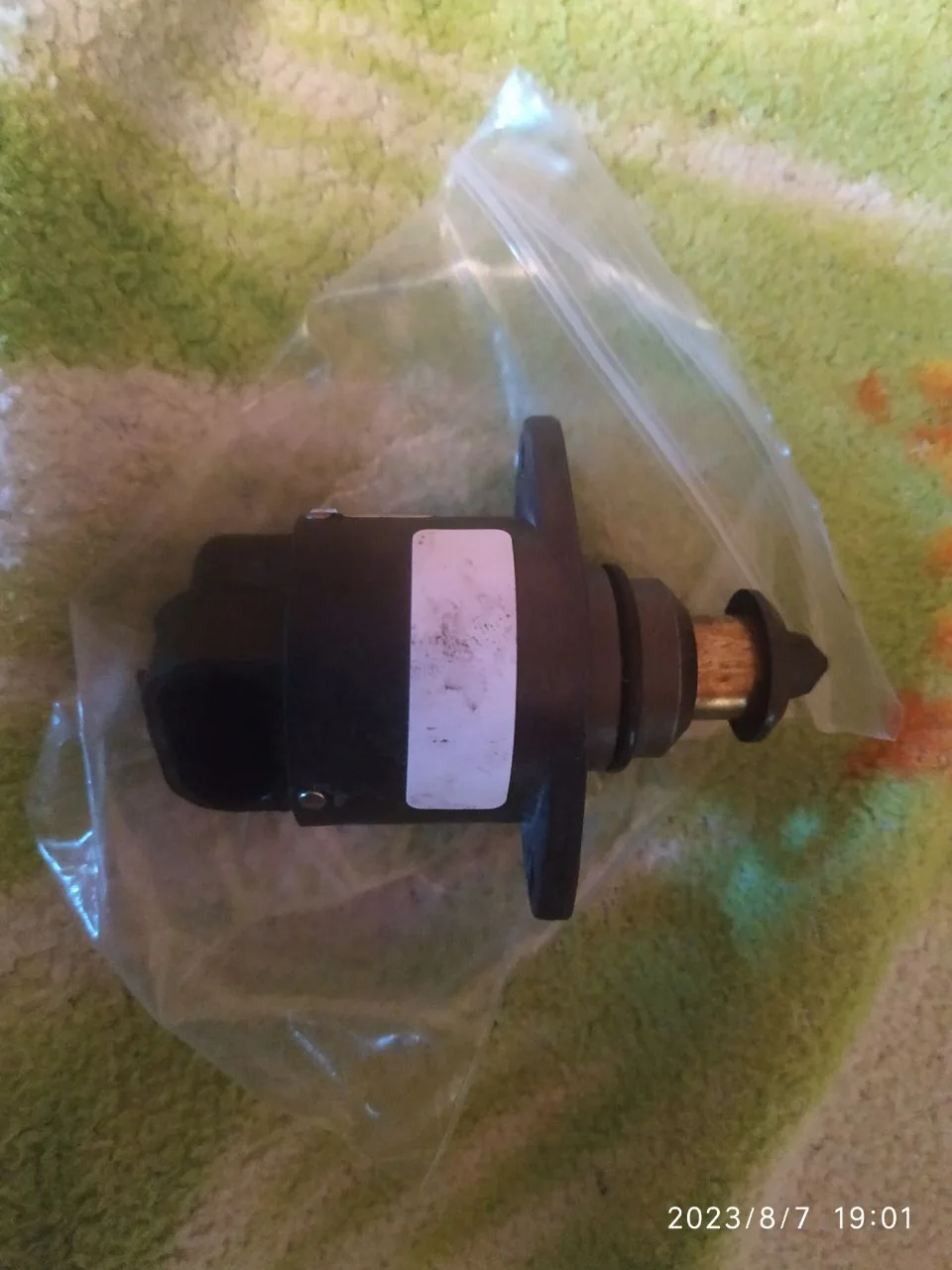

РХХ — шаговый мотор с конусной иглой в обходном канале дросселя. Контроллер сам выставляет иглу; регулировать ничего не нужно. У нового РХХ руководство требует проверить вылет иглы: от фланца до конца иглы не больше 23 мм, иначе игла упрётся в седло. Винты — 3–4 Н·м, кольцо смазать маслом. Тянуть и давить на иглу руками нельзя — ломается червячный привод.

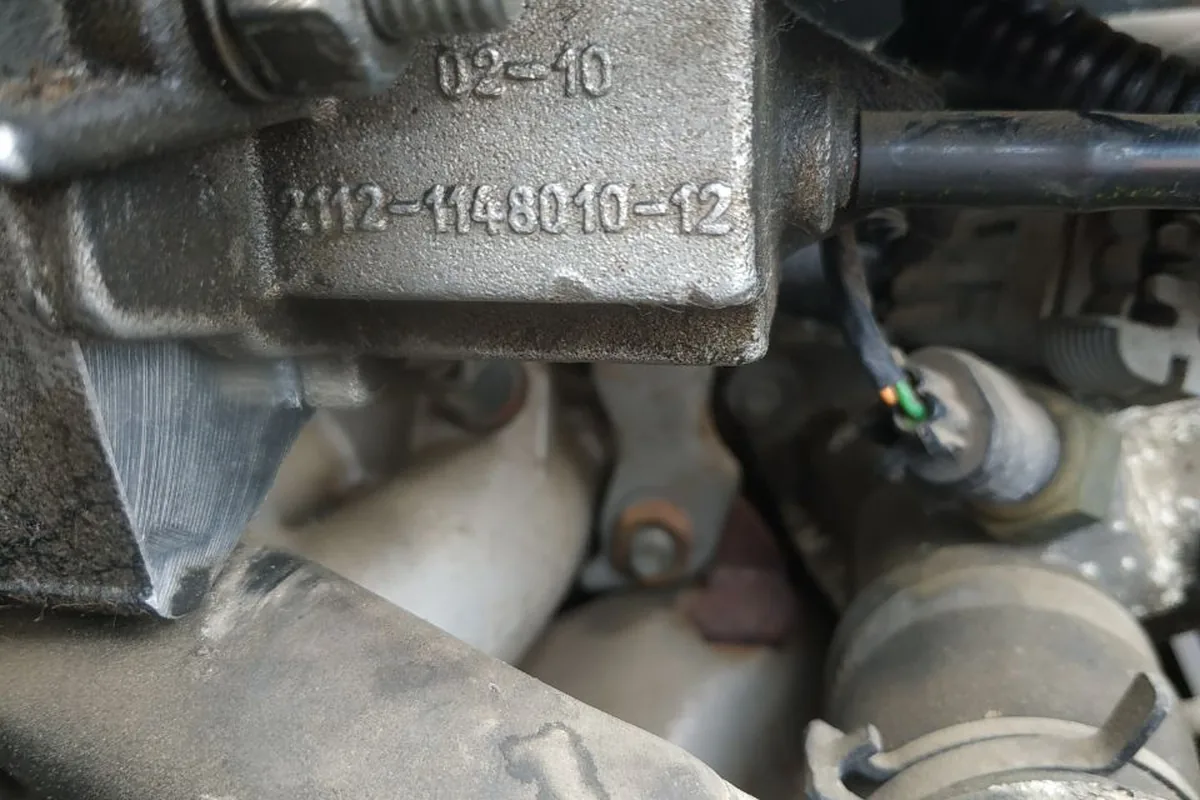

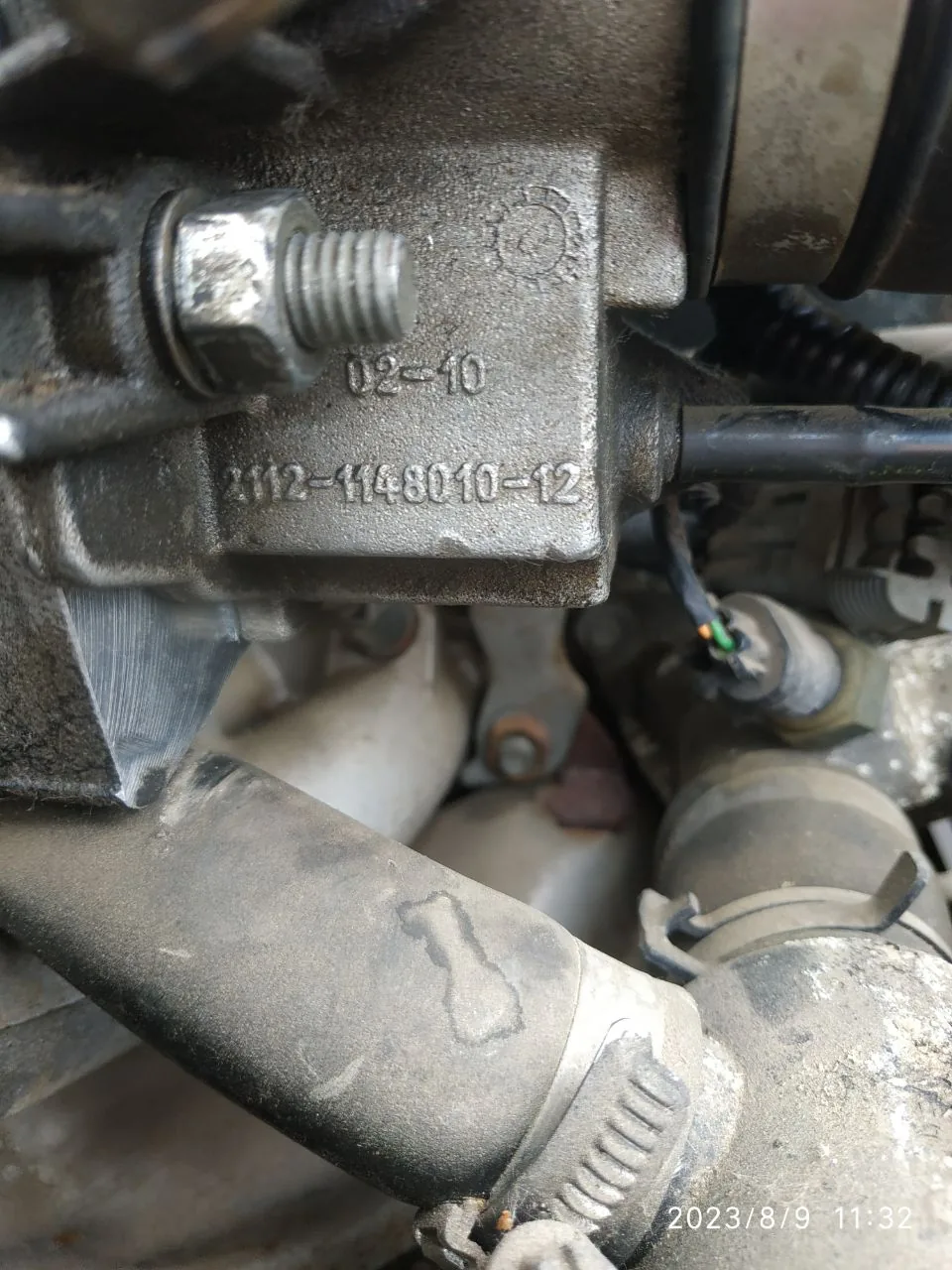

Надо ставить то, что завод ставит. Дроссель 2112, РХХ двух видов: 2112-1148300-03 — это ваш, с большой иглой, 2112-1148300 — с малой. Он тоже работать будет, но, возможно, некорректно, и могут зависать обороты при переключении.
Главная претензия владельцев — качество новых РХХ: одни работают часами, у других люфт штока с первого дня. Прежде чем винить новую деталь, проверьте кольцо: владелец, у которого после замены прыгали обороты, нашёл причину в кольце РХХ, севшем со смещением, — через него сосало воздух.
Электронный дроссель
На машинах Евро-5 с МЕ17.9.71 заслонку крутит электромотор по сигналу педали. РХХ нет, датчик положения заслонки встроен в сам узел.
РХХ нет, подогрева дросселя нет. ДПДЗ на месте. Всем управляет ЭБУ, потому заслонка в нуле не стоит.
Чистить такой дроссель можно так же, но без попыток провернуть заслонку рукой при включённом зажигании. Если после чистки обороты не встают на место, контроллеру нужно время на адаптацию — как и у тросовых машин, где руководство прямо пишет, что РХХ выставляется сам при нормальной езде.
На Шевроле Ниве с пробегом я иду от простого к сложному: давление в рампе манометром, потом дроссель и канал РХХ, потом кольца форсунок и прокладка дросселя. Форсунки меняю только после стенда, и только если одна льёт заметно иначе остальных. Если меняете одну форсунку из четырёх, берите ту же маркировку, что стоит на рампе, а не «аналог по машине» — производительность и факел должны совпадать, иначе мотор будет троить на одном цилиндре.
Чем отличается от Тревела
У Нивы Тревел другие блоки управления и свой мотор 1.7 или 1.8 Р3Р, машина моложе — забитые форсунки и изношенный РХХ там редкость. На Шевроле Ниве 10–20 лет возраста главные проблемы — задубевшие кольца, грязный канал РХХ и форсунки с чужой маркировкой после прошлых владельцев. Отдельной статьи Тревела про форсунки нет; ближе всего — плавающие обороты у Нивы Тревел.
Коротко о главном
Сначала узнайте, какой у вас блок: у М7.9.7 в рампе должно быть 364–400 кПа, у ранних МР7.0 с обраткой — 284–325 кПа, у Евро-5 с МЕ17.9.71 дроссель электронный и РХХ нет. Форсунку проверяют мультиметром (11–15 Ом) и на стенде, а не присадкой.
Кольца форсунок стоят копейки и меняются при каждом снятии. Дроссель чистят на месте, не окуная в жидкость и не заливая датчики; РХХ ставят с нужной иглой и правильно посаженным кольцом.
