Зеркала Форд Фокус 2 и 3: зеркальный элемент, обогрев, складывание и замена

← Ford Focus (08.2004 — 04.2008)

Короткий ответ. Самая частая поломка боковых зеркал на Форд Фокус 2 и 3 — перестаёт греть зеркальный элемент; его меняют отдельно, без корпуса, в 2025 году владелец отдал около 500 ₽ за штуку. Зеркало целиком после удара владельцы покупали за 3 000 ₽ (новый аналог, осень 2024) и от 5 000 ₽ на разборке (2022). Электроскладывание на машину без него ставят комплектом: зеркала со складыванием, кнопка, доработка проводки и настройка блока через диагностический разъём; на Фокус 3 может понадобиться и другой блок стеклоподъёмников.

Что внутри зеркала и сколько контактов

Зеркала на Фокусах бывают механические, с электрорегулировкой, с обогревом, с повторителем поворота, со складыванием, а на Фокус 3 — ещё с подсветкой снизу и датчиком наружной температуры (владельцы Фокус 3 ищут его в правом зеркале). От набора опций зависит число контактов в разъёме, поэтому зеркало с разборки подбирают не «на глаз», а по фишке.

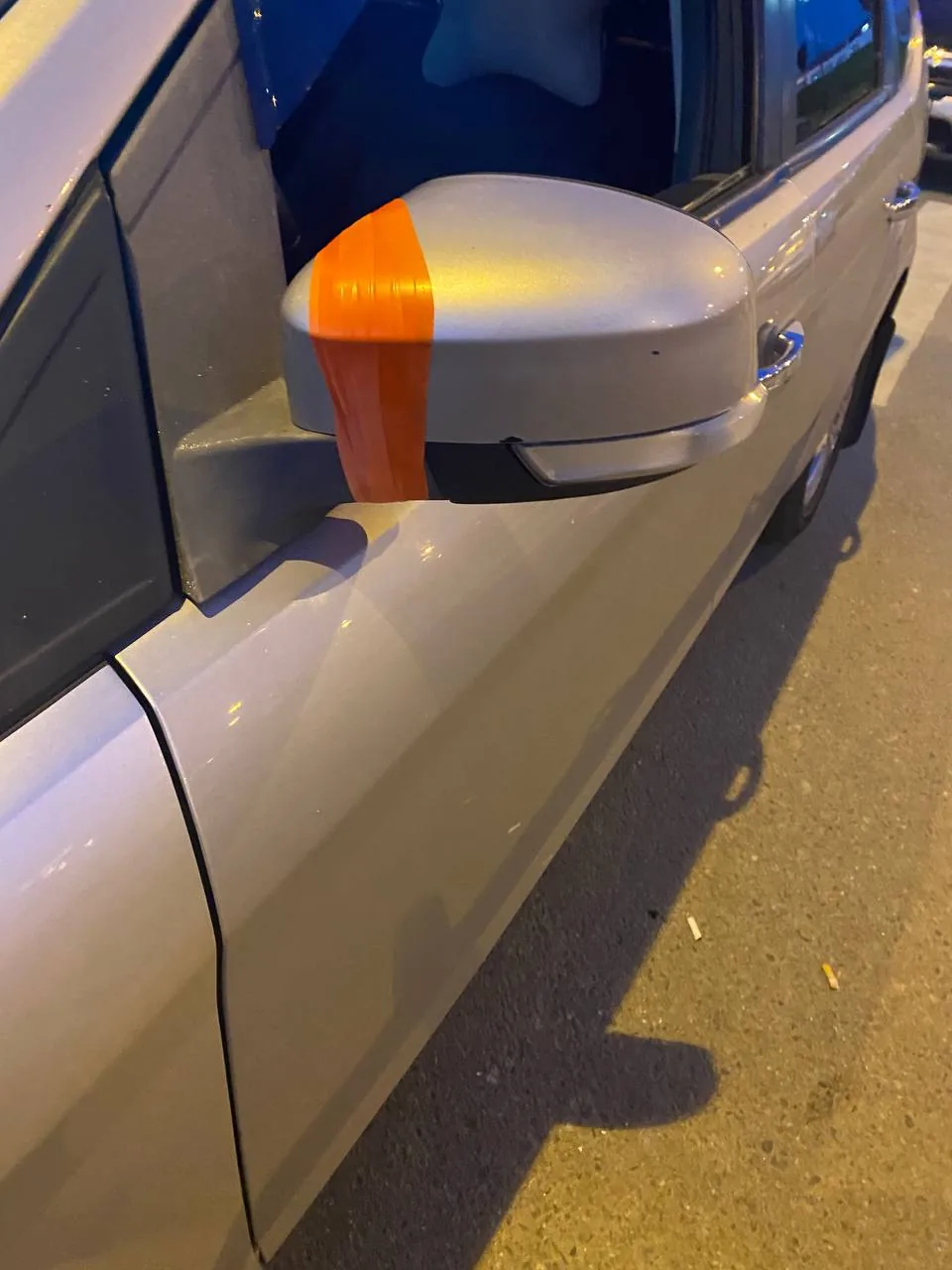

За притёртое крыло, зеркало и царапину на бампере владельцу насчитали около 30 тысяч рублей.

Разобрался, почему 7! Приходят 6, один двоится на регулировку зеркала, и получается: два на поворотник, два на обогрев и три на регулировку самого зеркала.

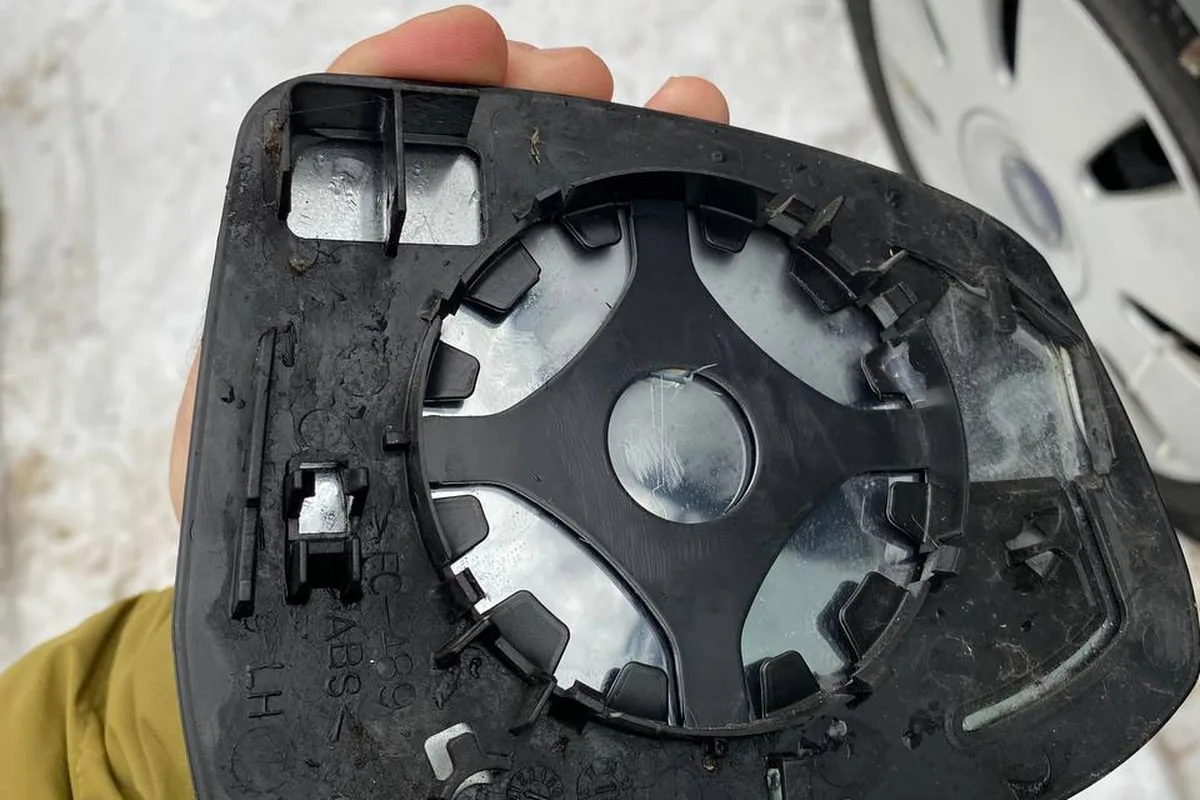

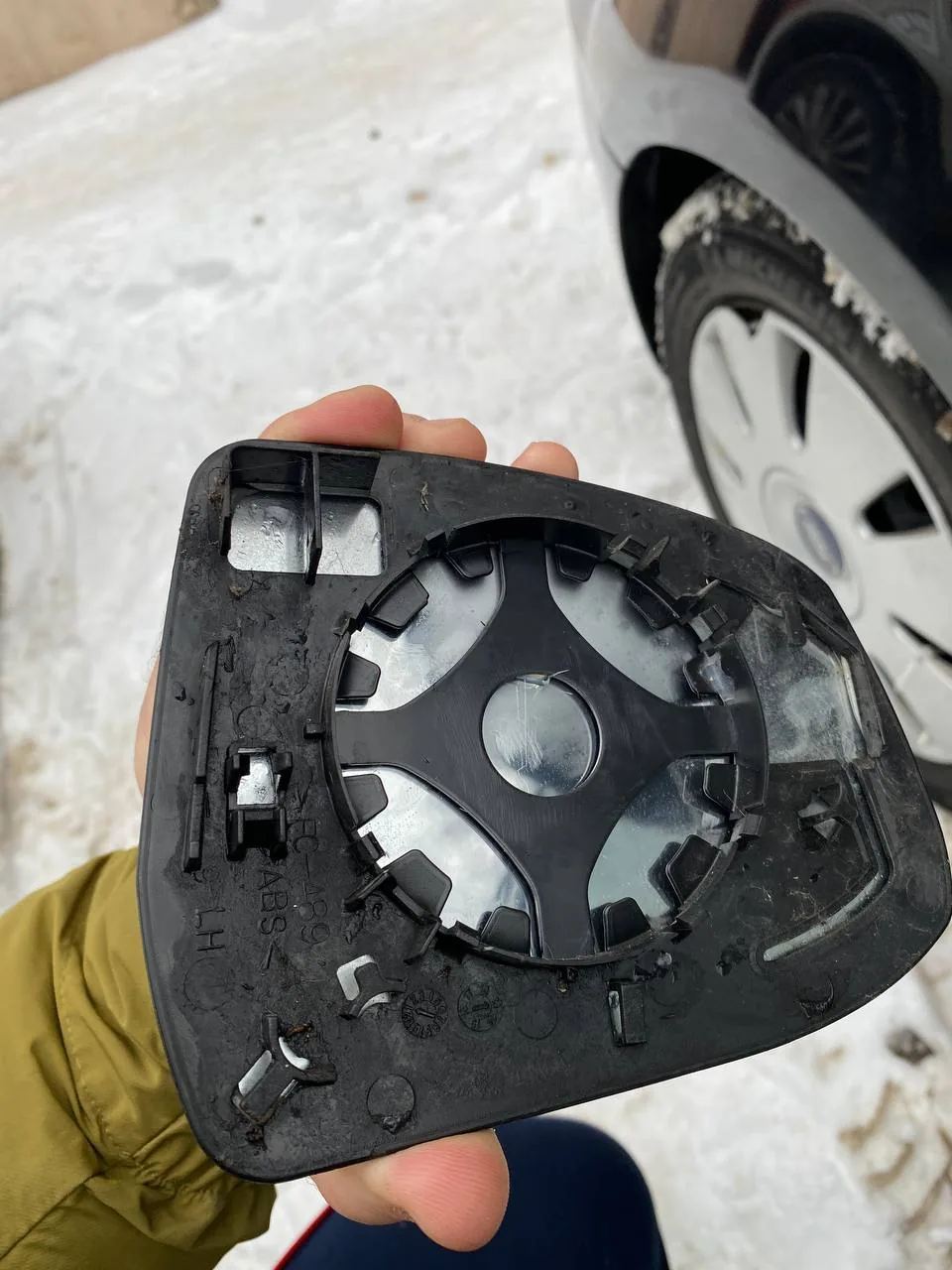

По обратной стороне элемента видно, есть ли в нём нагревательная плёнка с контактами, — от этого зависит, какой элемент заказывать.

Владельцы Фокус 3 ищут правое зеркало «с датчиком, с автоскладыванием, с нижней подсветкой, на 10 пинов» — это полный вариант. У владельца, чьё зеркало после ДТП было 6-контактным и умело только регулироваться, без складывания и обогрева, найти замену «не по артикулу» оказалось непросто: полное зеркало на такую фишку целиком не заработает без доработки проводки.

На Фокус 2 в зеркале стоит лампа повторителя WY5W на 5 Вт (таблица ламп книги «За рулём»). Предохранители, связанные с зеркалами, у Фокус 2 в салонном блоке под вещевым ящиком: F123 на 7,5 А — обогрев наружных зеркал, F137 на 10 А — складывание, F141 на 10 А — электроприводы зеркал (вместе с фонарями заднего хода).

Не греет зеркало: элемент или проводка

Если обогрев заднего стекла работает, а одно зеркало холодное, почти всегда виноват зеркальный элемент или контакт на нём. Проверяют его, сняв элемент и прозвонив нагреватель.

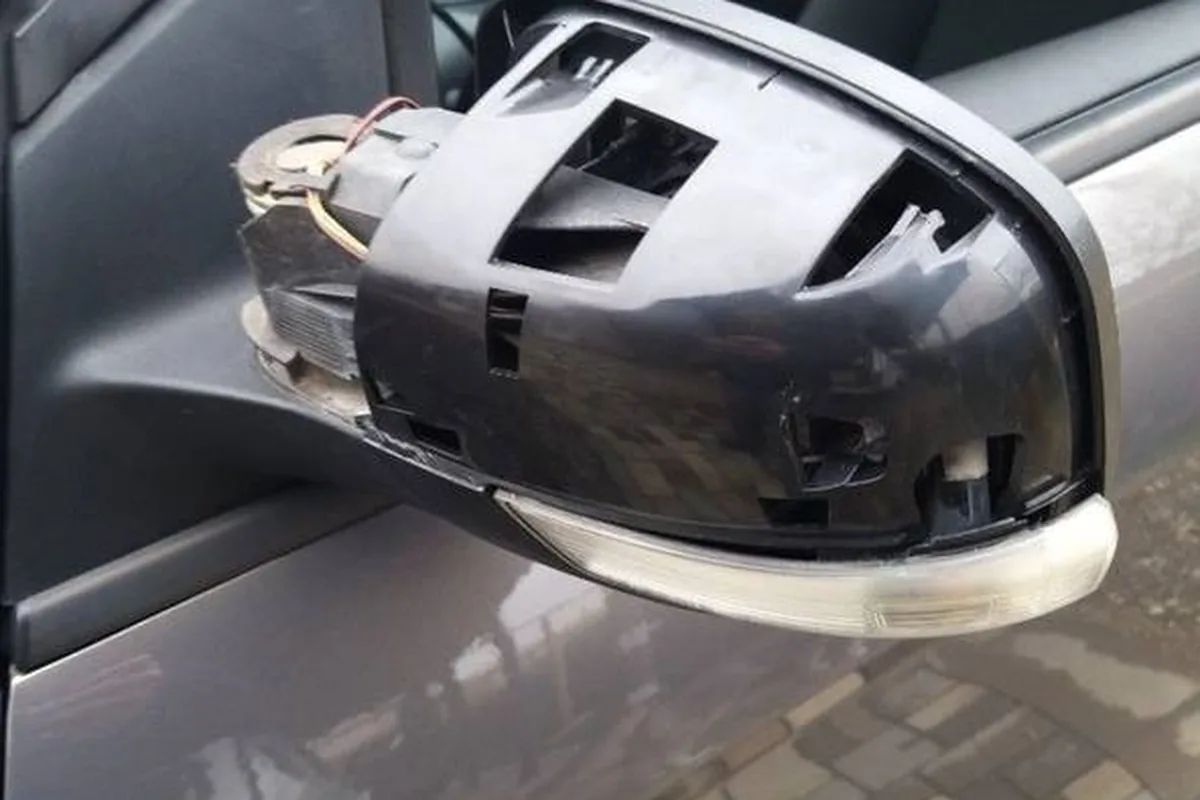

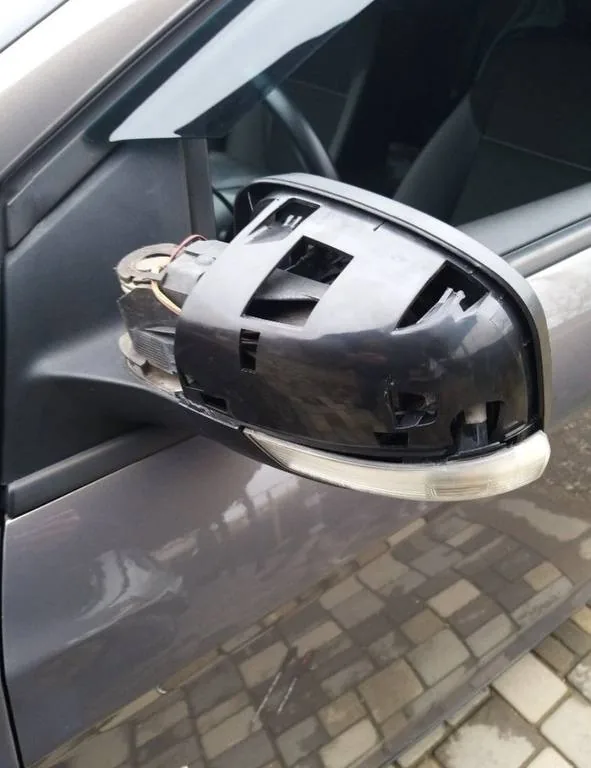

Со снятым элементом видны привод регулировки и провода повторителя — так зеркало разбирают, чтобы поменять ободок или стекло.

Вроде до 25 Ом должно быть сопротивление на нормально работающем подогреве. 93 — это очень много, обогрев не работает. Я у себя менял оба зеркальных элемента, рублей по 500 за штуку отдавал.

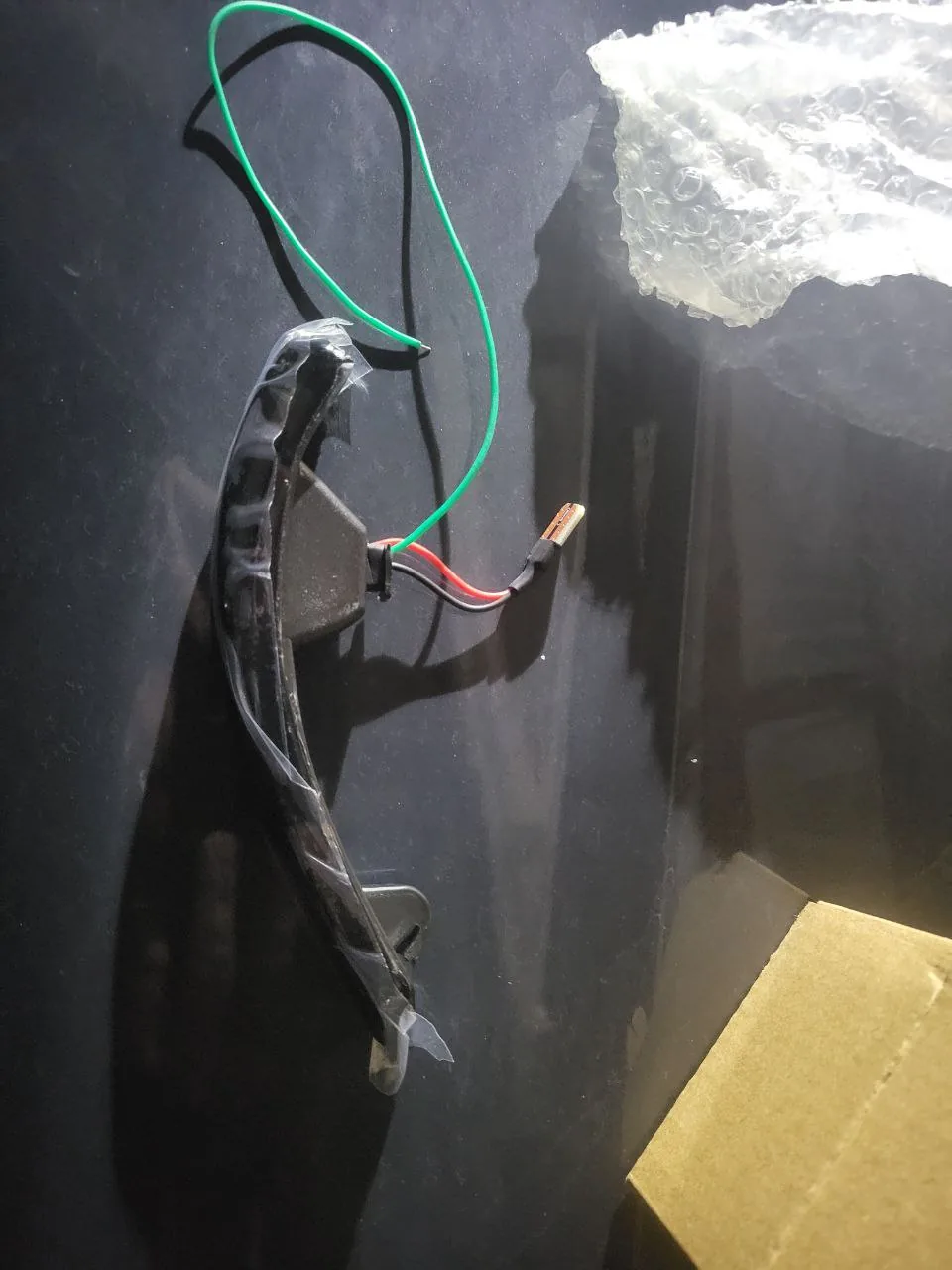

У динамического повторителя третий зелёный провод — это режим ходового огня, его подключают к габаритам или оставляют без дела.

Обогрев перестал работать: теряется контакт на заклёпке фишки контура обогрева. Диагностируется снятием зеркального элемента и прозвонкой. Попытки подпаять жидким припоем закончились заменой всего элемента.

Если машина досталась без обогрева зеркал, это не всегда приговор: владельцы Фокус 2 дорестайлинга писали, что по схеме проводка под обогрев уже есть, а на Фокус 3 «проводка вся в жгуте у всех, а оборудована может быть по-разному». Ставят зеркала с разборки и проверяют, приходит ли питание на фишку. Обогревы стёкол подробно разобраны в отдельной статье.

Складывание: как добавить на Фокус 2 и Фокус 3

Электроскладывание было не во всех даже топовых комплектациях: владельцы Ghia и Titanium удивлялись, что у них его нет. Добавляют его так.

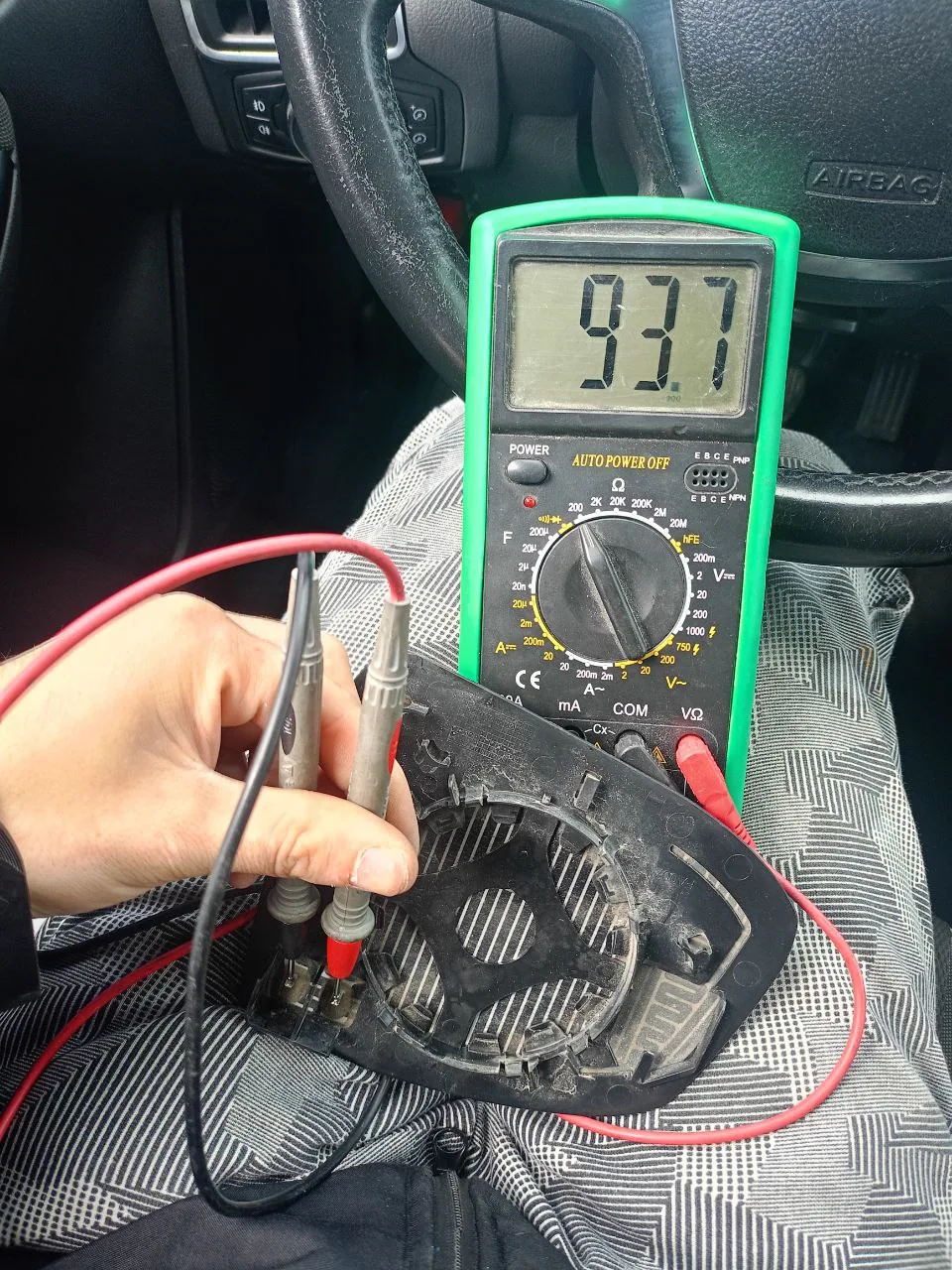

Прибор показал 93,7 Ом — в ответах сошлись, что на исправном подогреве должно быть до 25 Ом, значит, в плёнке разрыв.

Нужны зеркала со складыванием, кнопка управления складыванием, немного дополнить проводку при необходимости и зайти в модуль с компьютера через OBD2, поставить соответствующую галочку.

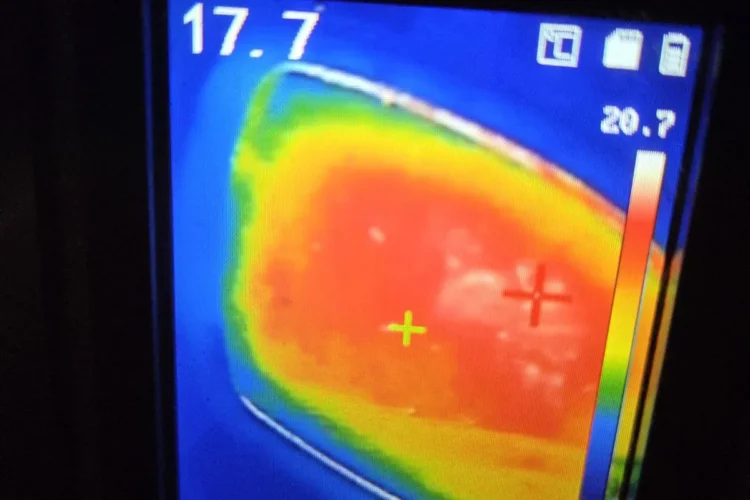

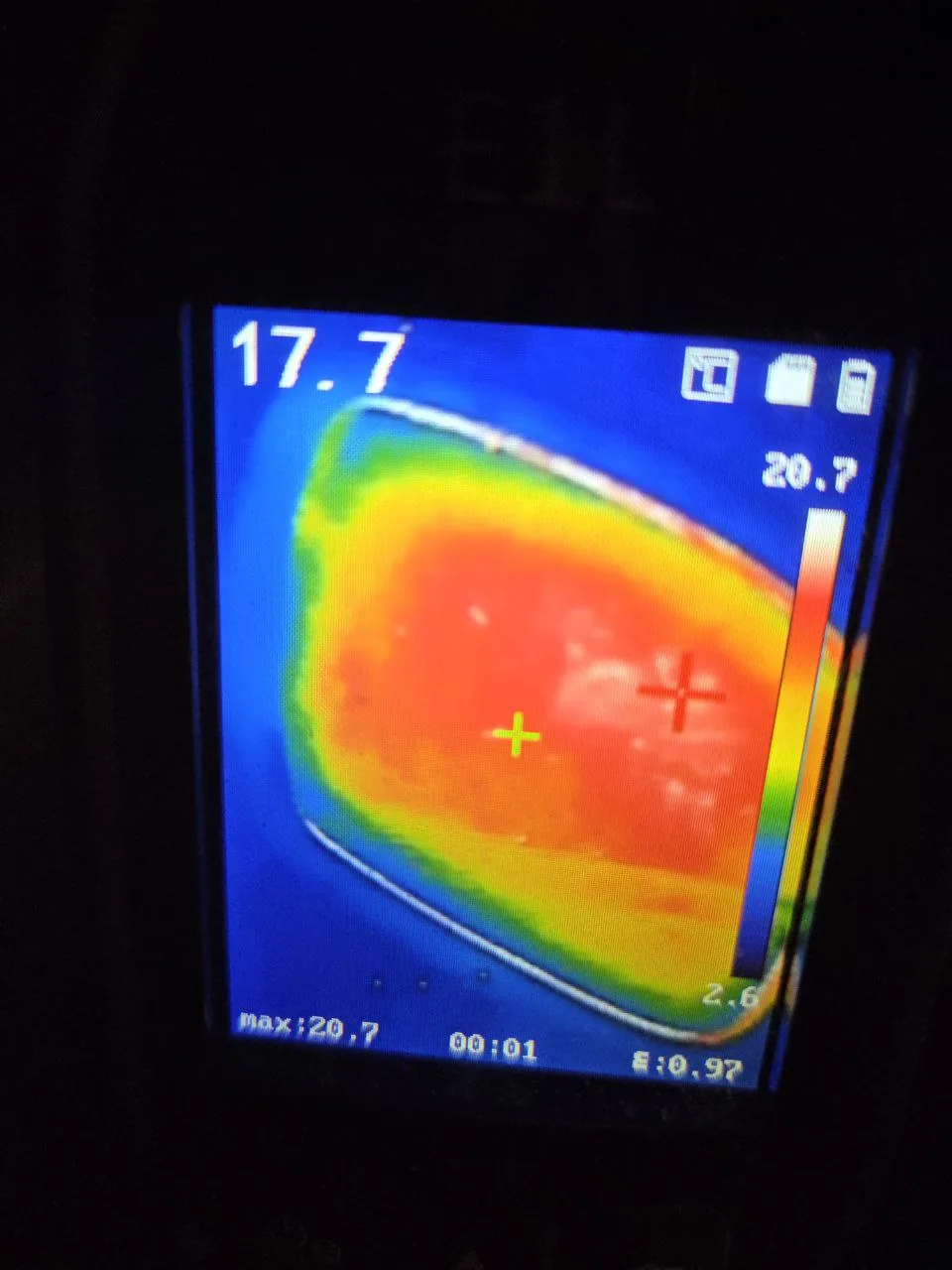

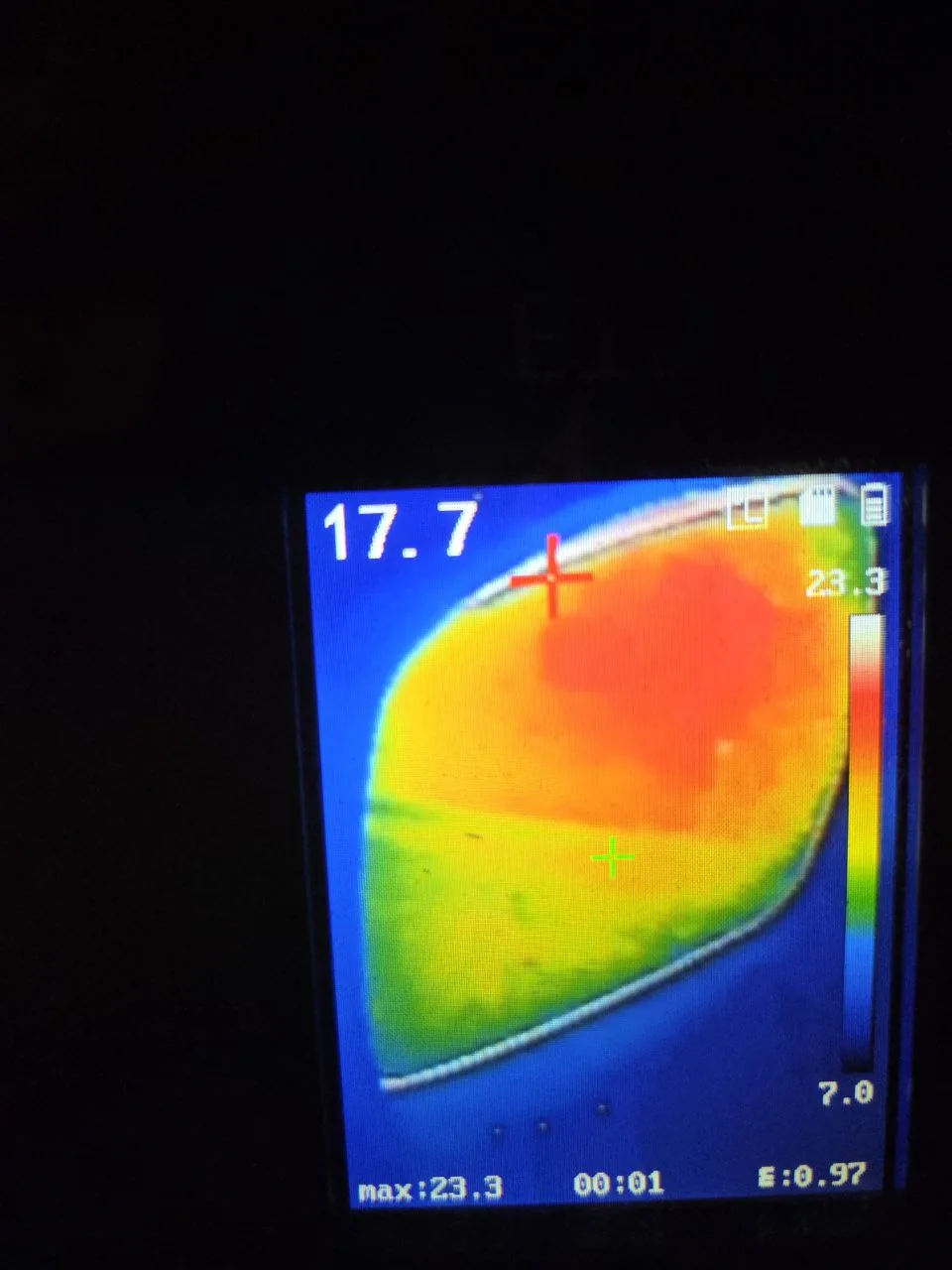

Исправный подогрев греет зеркало неравномерно, пятном в верхней части, и сильно нагреваться не должен.

Сколько это стоит и насколько просто — зависит от удачи. Владелец Фокус 2 дорестайлинга в декабре 2022 года отдал за зеркала 7 150 ₽ и за кнопку складывания 750 ₽ с доставкой, после чего выяснилось, что прошивкой модулей дело не ограничивается. Другой вспоминал, что раньше такие зеркала покупали за 3–3,5 тысячи, а ему пришлось собирать одну пару из двух б/у. На Фокус 3 со стандартной комплектацией владелец упёрся в блок стеклоподъёмников: у него разъёма два, а у блока под складывание — один. На вопрос, заработает ли комплект с новым блоком стеклоподъёмников без доработки проводки, ему ответили «да, будет». Какие опции включаются программно — в статье о скрытых функциях.

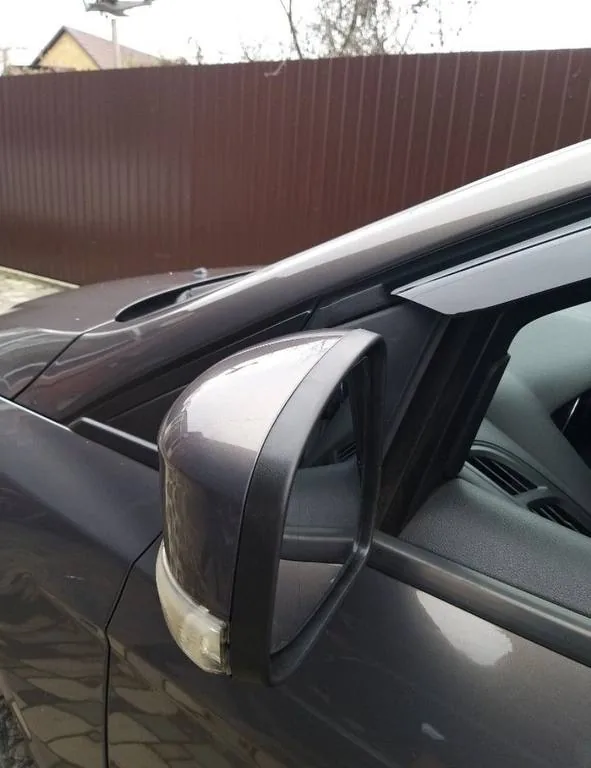

Если складывание есть, но зеркало складывается через раз или наполовину, а потом болтается, — это механизм складывания. Владелец Фокус 2 рестайлинга спрашивал, куда брызнуть силиконом, чтобы зеркала не застывали.

Дорестайлинг и рестайлинг Фокус 2: подойдёт ли зеркало

У Фокус 2 рестайлинга (с 2008 года) корпус зеркала немного отличается в месте повторителя. Зеркала с повторителем-«ресничкой» бывали и на дорестайлинге, у других дорестайлинговых машин повторитель стоит на крыле, а у переходных машин 2007 года, по словам владельца, вместо него на крыле стоял шильдик. Зеркала рестайлинга на дорестайлинг, как ответили владельцу, «сами встают один в один, а вот с разъёмом надо колдовать».

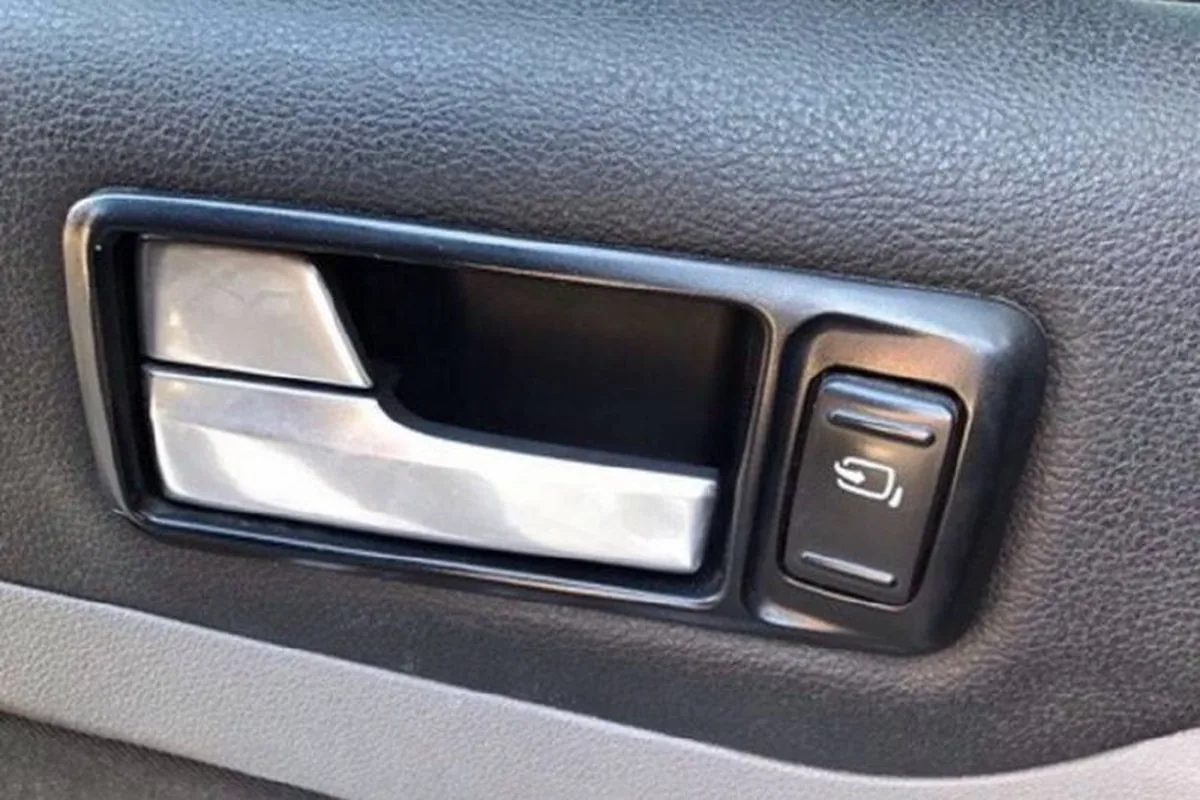

Кнопку складывания ставят рядом с внутренней ручкой двери, а подключают по схеме от стеклоподъёмника.

Без номера видно, что дорест: у реста корпус немного отличается, где повторитель, да и год выбит 2007. Переставлять с реста на дорест — надо фишку перепиновывать, и если доп. опции, то, возможно, и дополнять проводку.

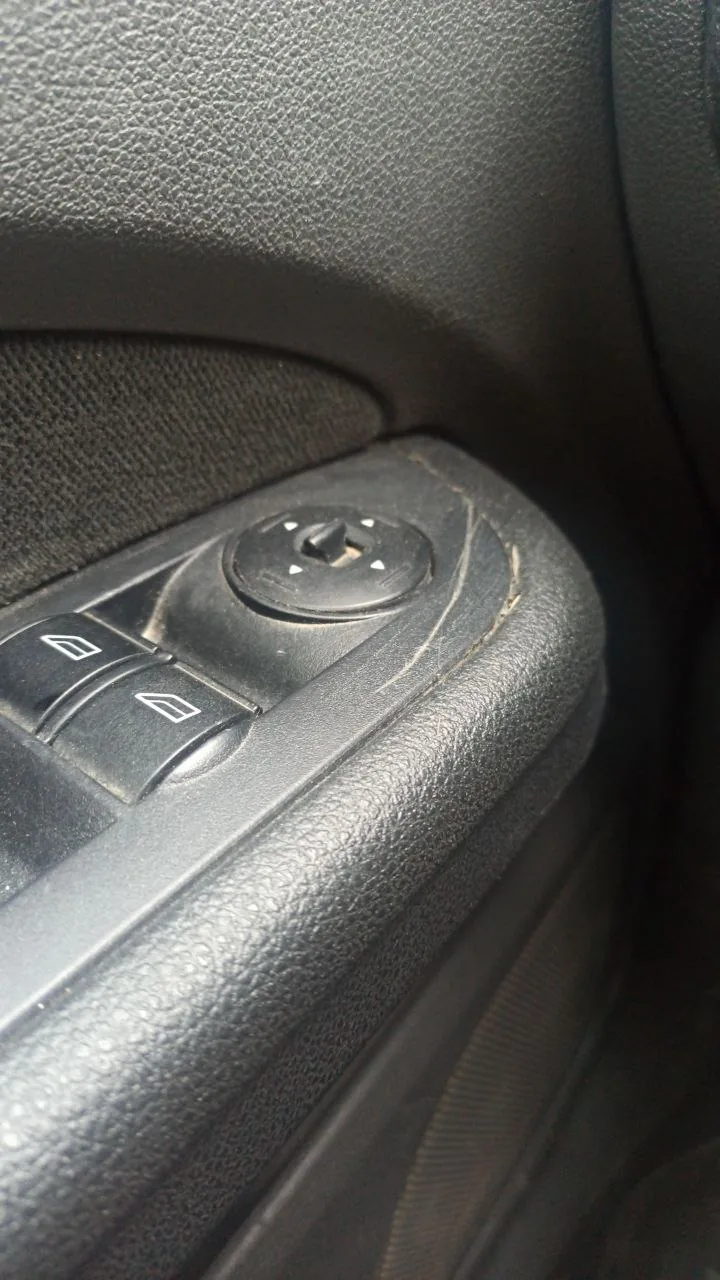

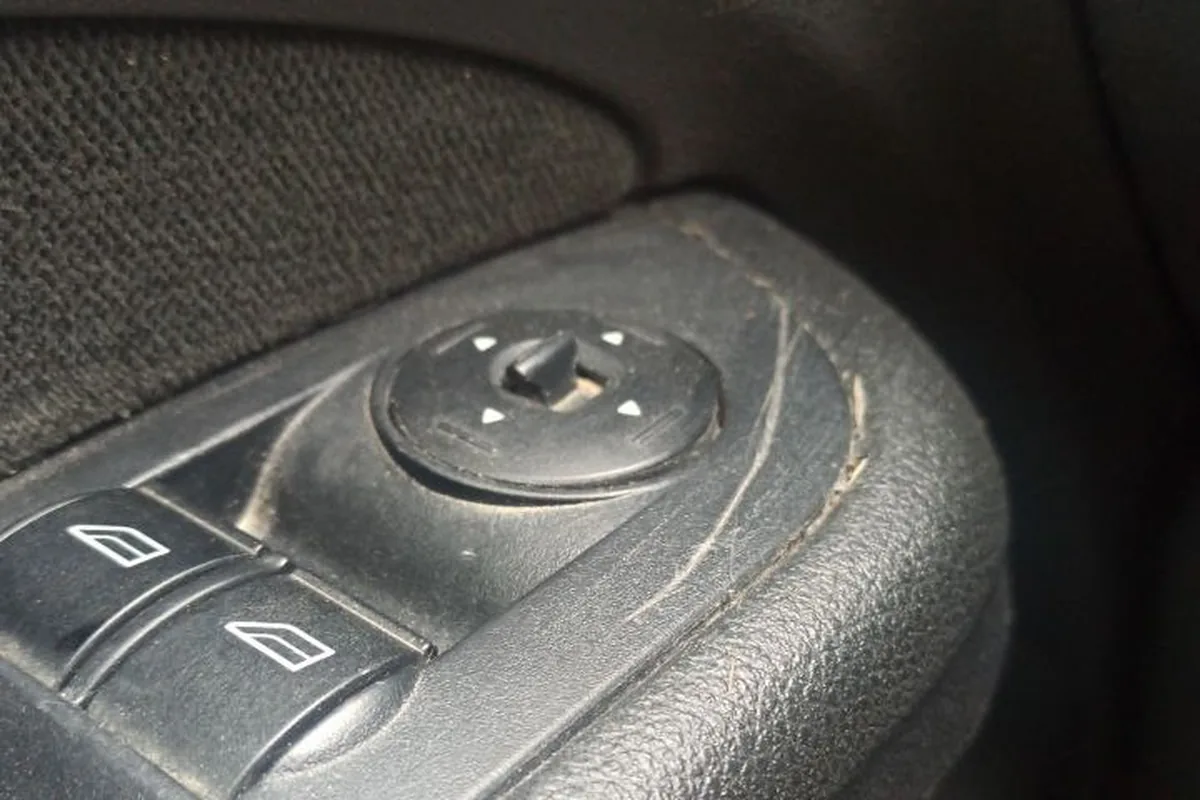

Когда регулировка зеркал не отвечает, сначала проверяют этот джойстик и его разъём, потом приводы в самих зеркалах.

Подходят ли зеркала Фокус 2 на Фокус 3 и наоборот, владельцы не подтверждали, поэтому подбирайте по своему поколению. Другие кузовные отличия поколений собраны в статье о кузовных деталях.

Замена после удара: цены и свист

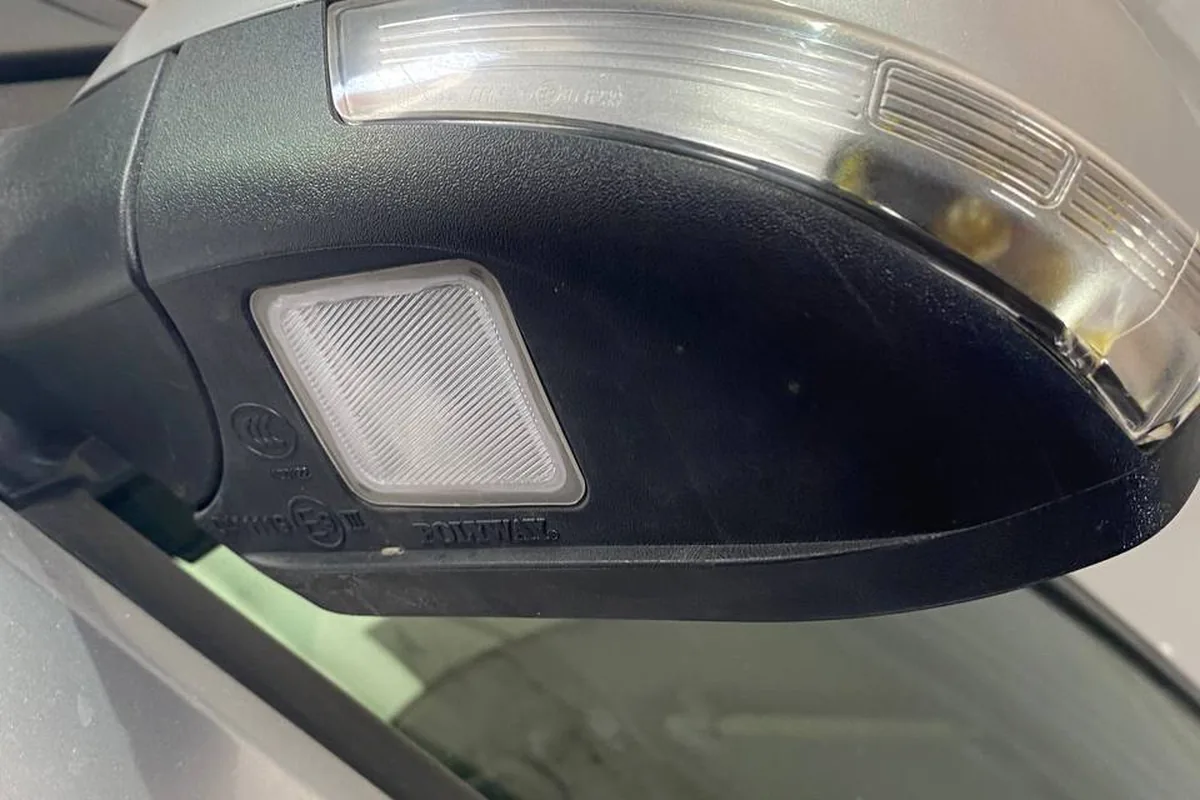

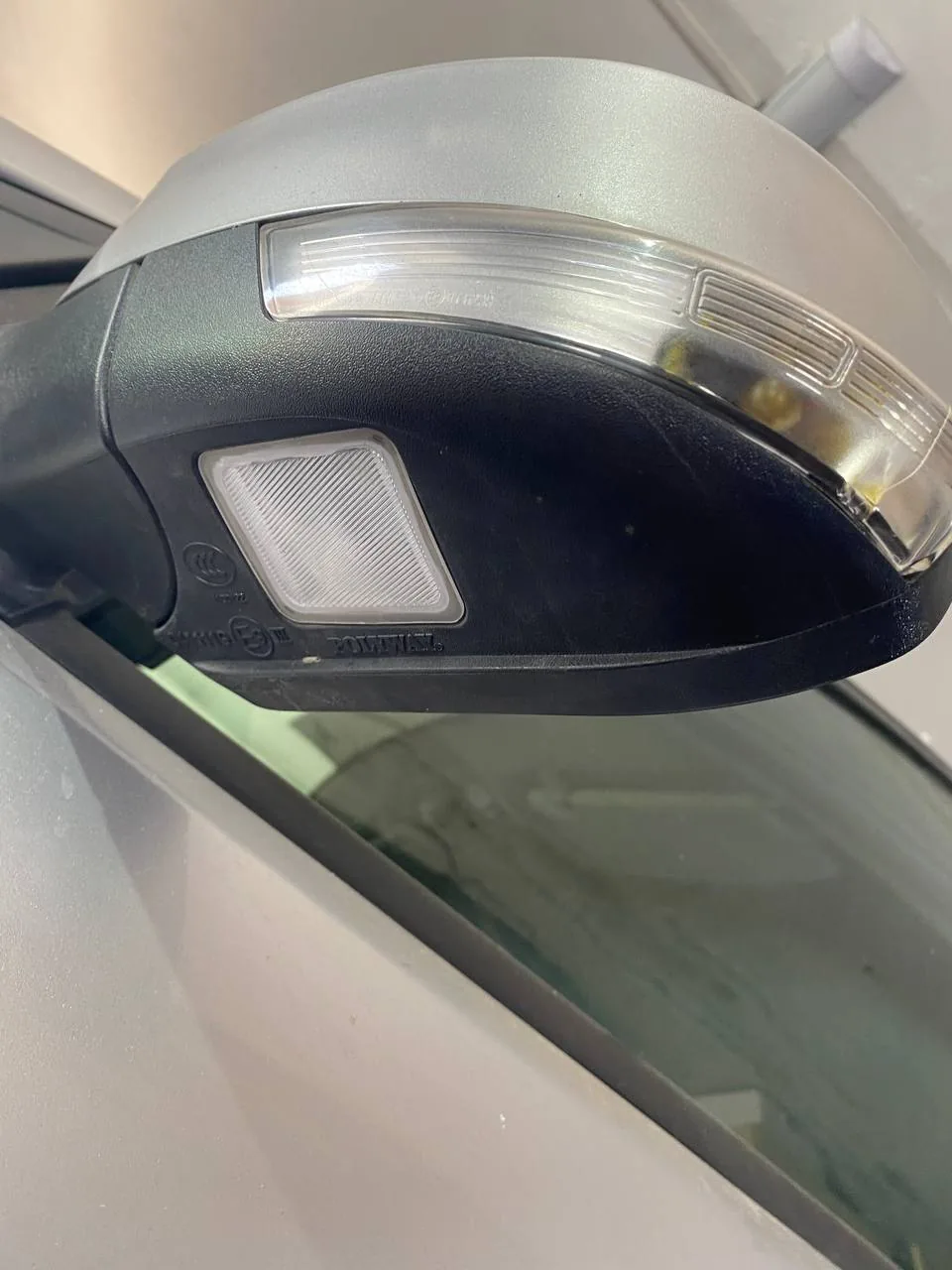

Плафон подсветки под зеркалом загорается при открывании двери.

Разбит только корпус или стекло — зеркало целиком не нужно: рамку, крышку и элемент меняют по отдельности, а крышку в цвет можно переставить со своего зеркала. Когда меняете основание, не потеряйте штатный уплотнитель: владелец предупреждал, что без него зеркало может посвистывать. Свист — главная претензия к аналогам: у владельца Фокус 3 после замены правого зеркала на аналог появился свист в салоне начиная с 60 км/ч.

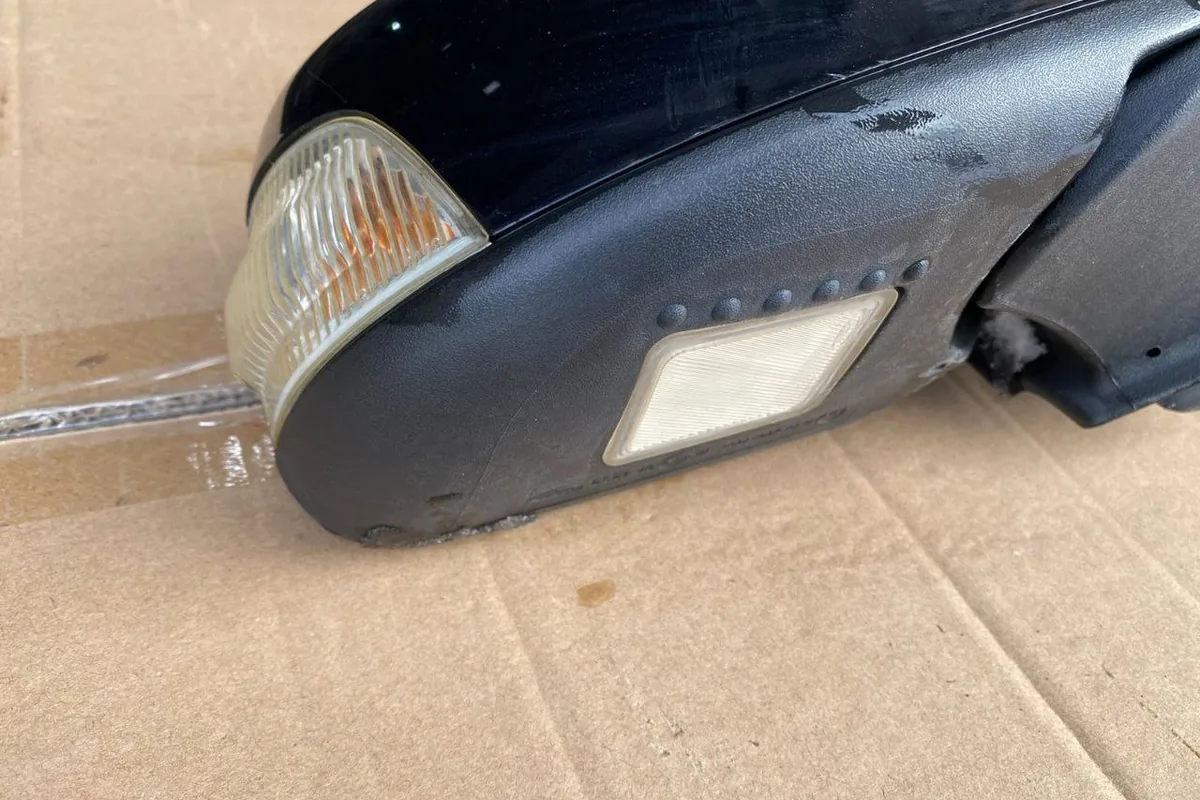

Владельцы спорили, бывает ли подсветка под зеркалом только на рестайлинге, — такие корпуса встречаются и на доресте.

Мнение кузовщика

При покупке зеркала с разборки сверяйте не только сторону и поколение, но и число контактов, наличие повторителя и цвет крышки: крышка переставляется со старого зеркала за пять минут, а вот неправильная фишка превращает дешёвую покупку в поход к электрику. Аналог в сборе ставьте только с новым уплотнителем по основанию и проверяйте на трассе до того, как выбросили старое, — свист на скорости лечится уплотнением, а не герметиком снаружи.

Как это выглядит у владельцев

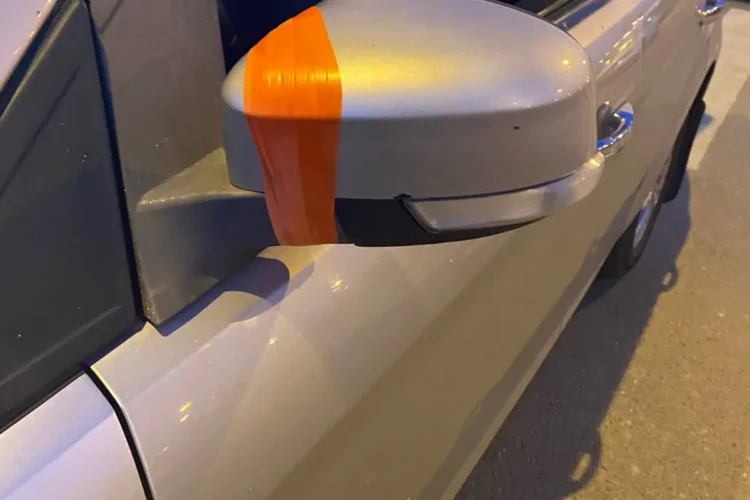

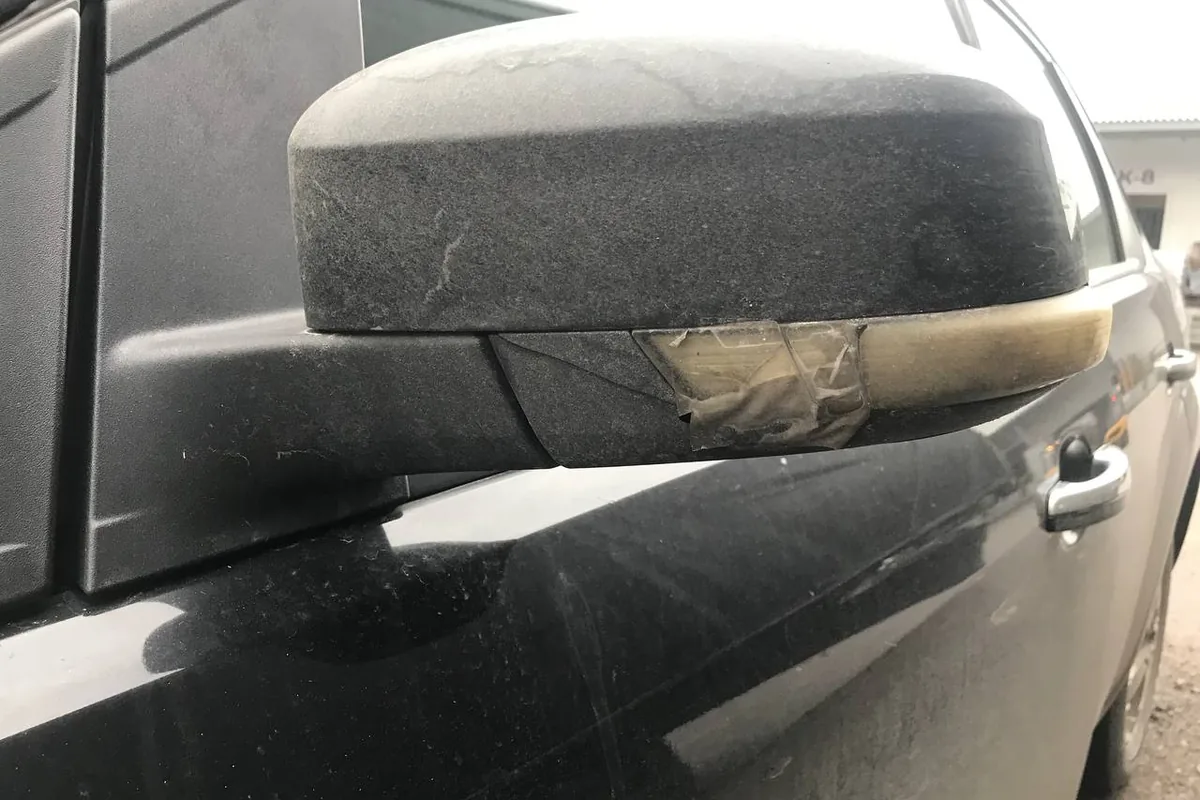

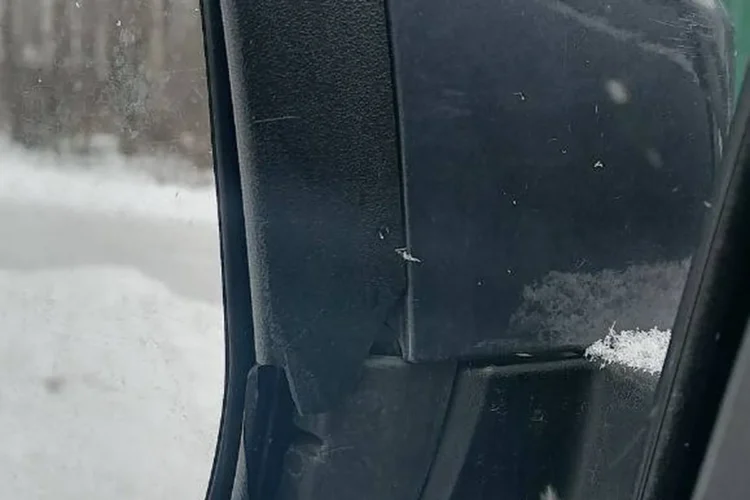

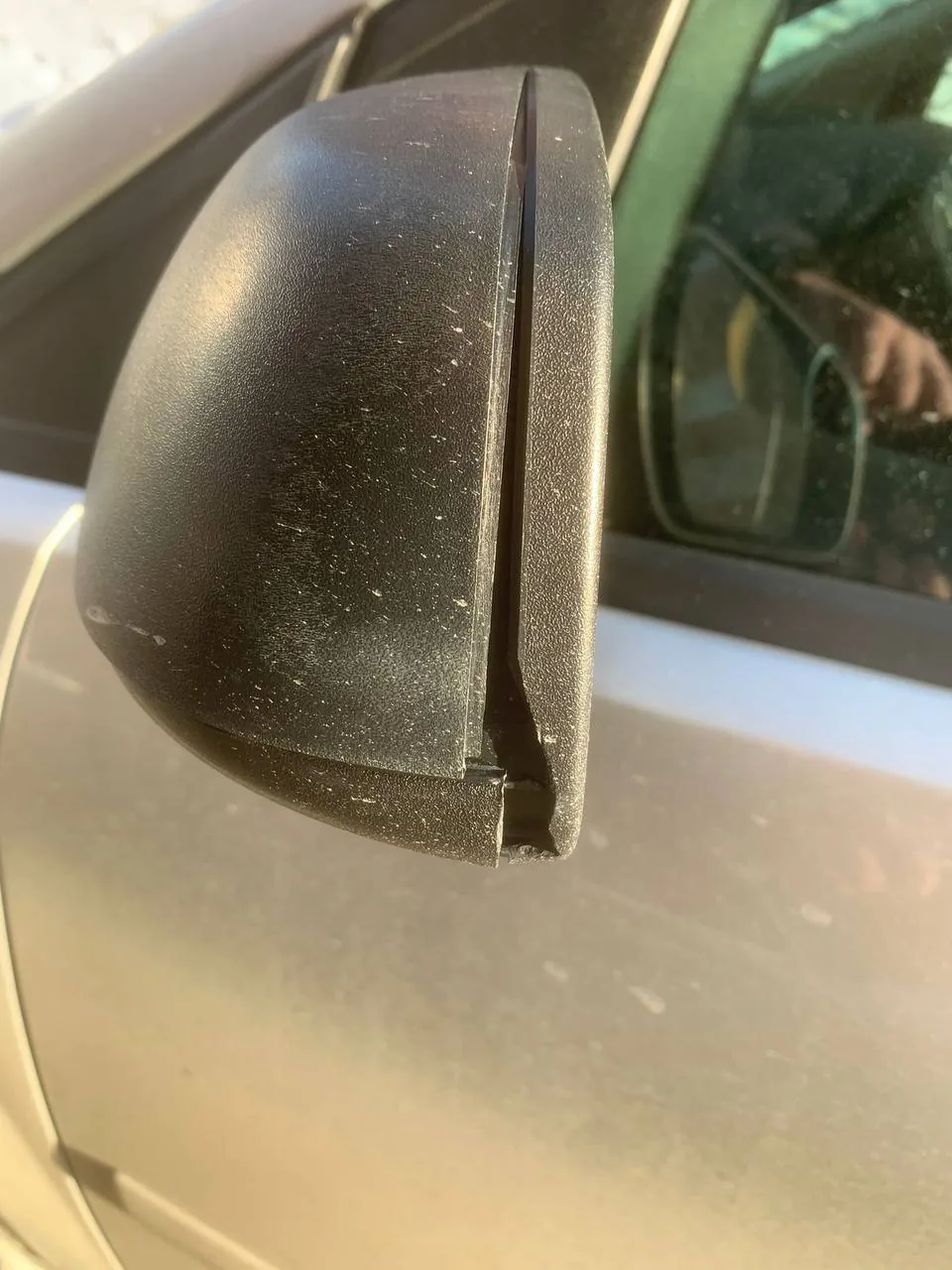

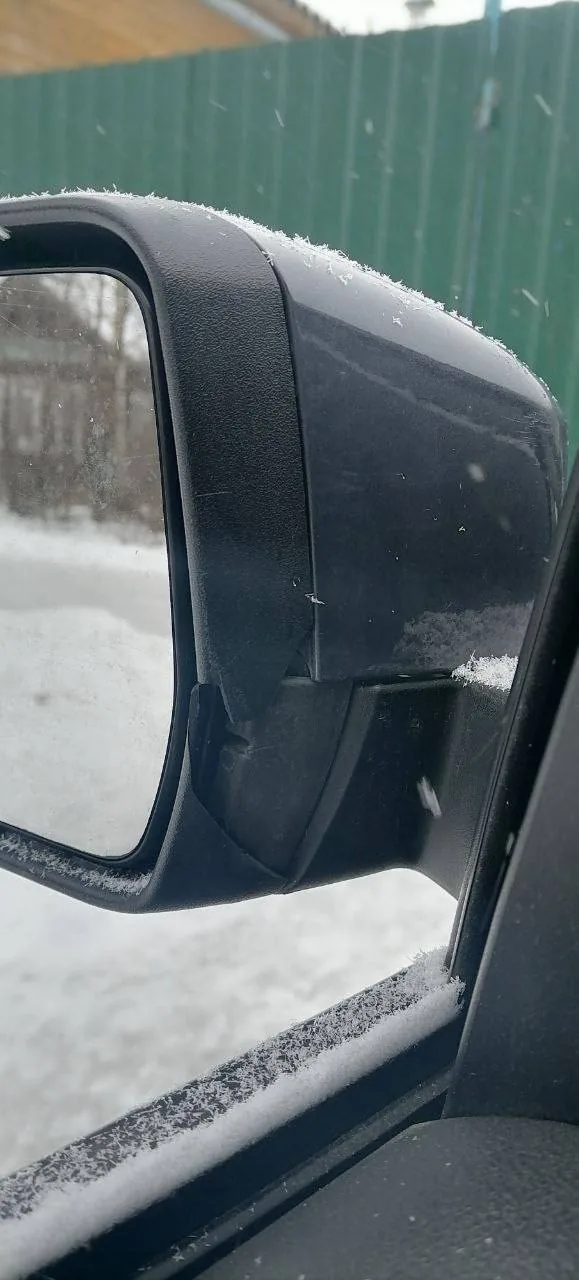

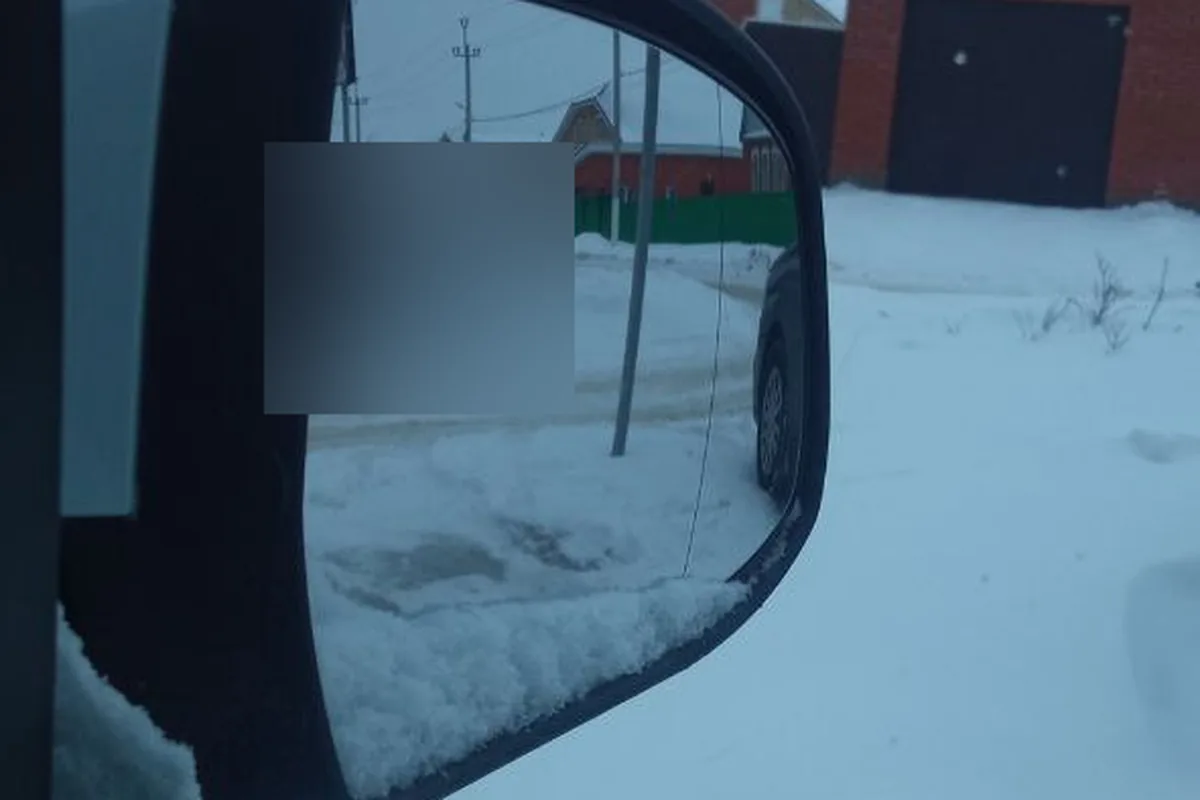

Зеркала владельцев: сломанные корпуса и элементы, замена стекла и то, что встало вместо штатного.

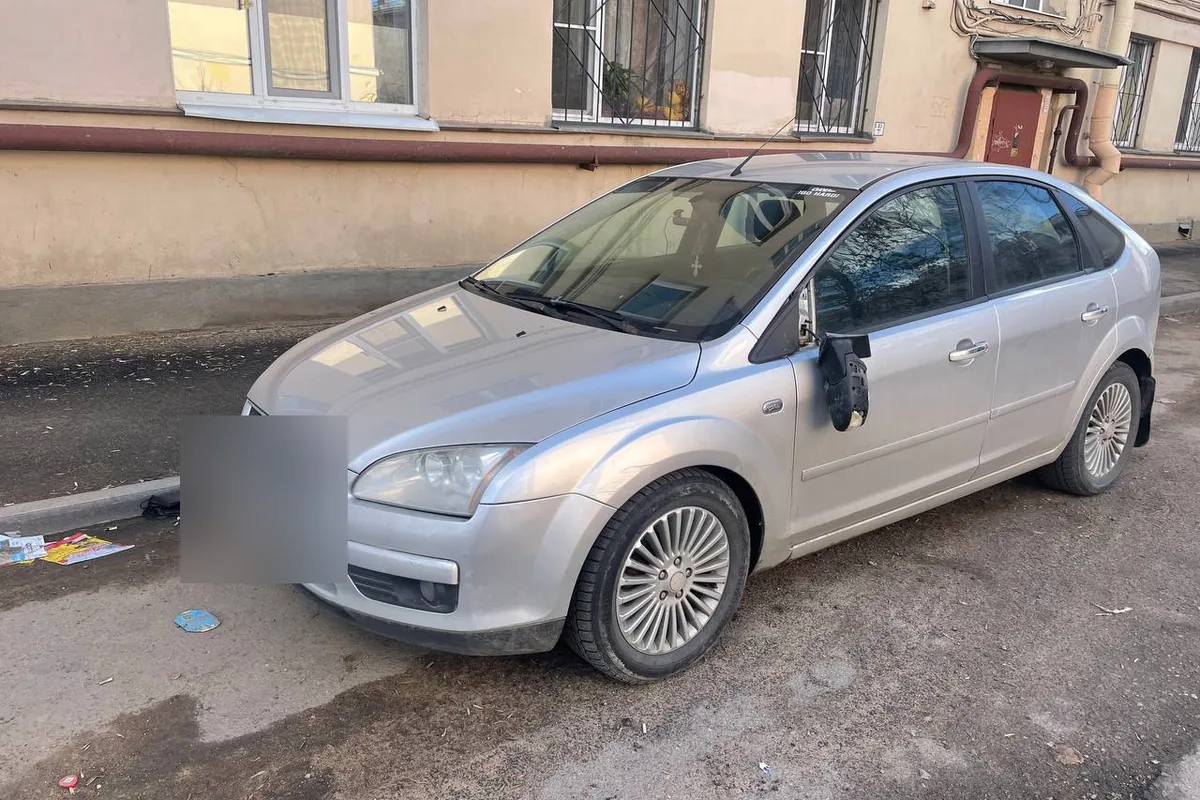

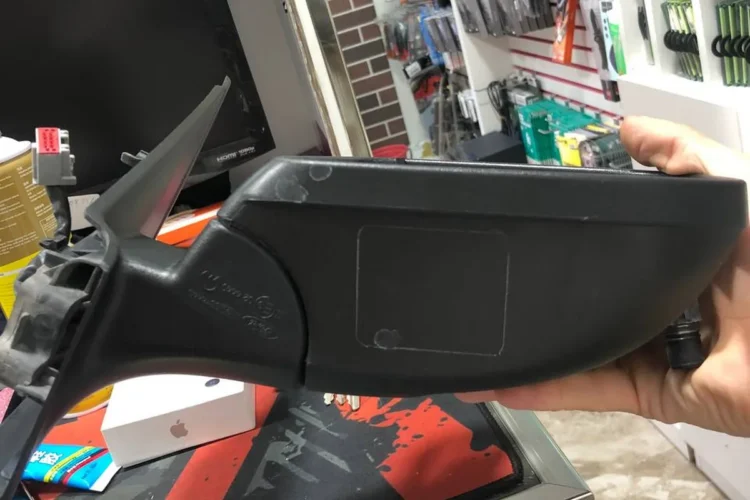

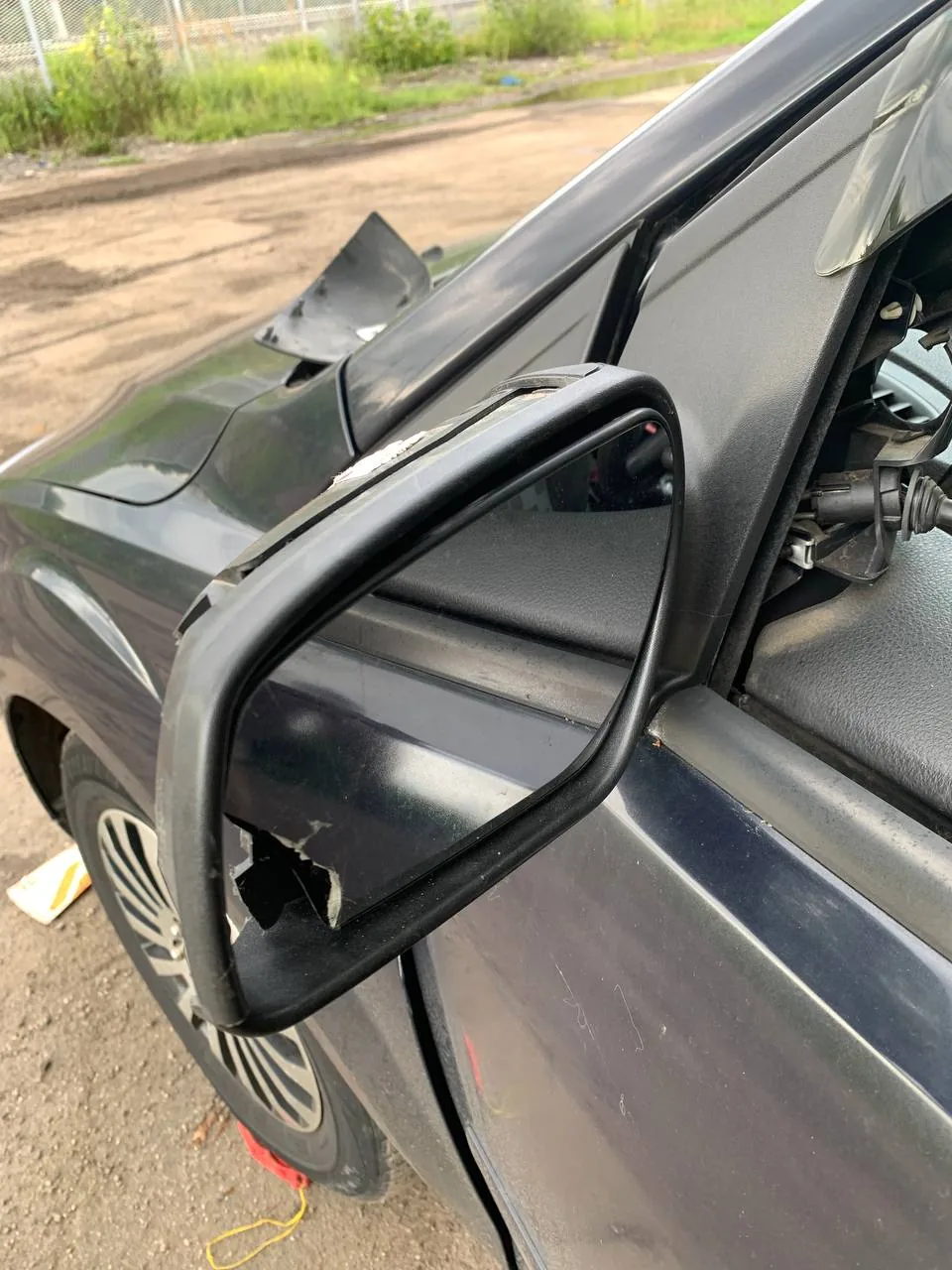

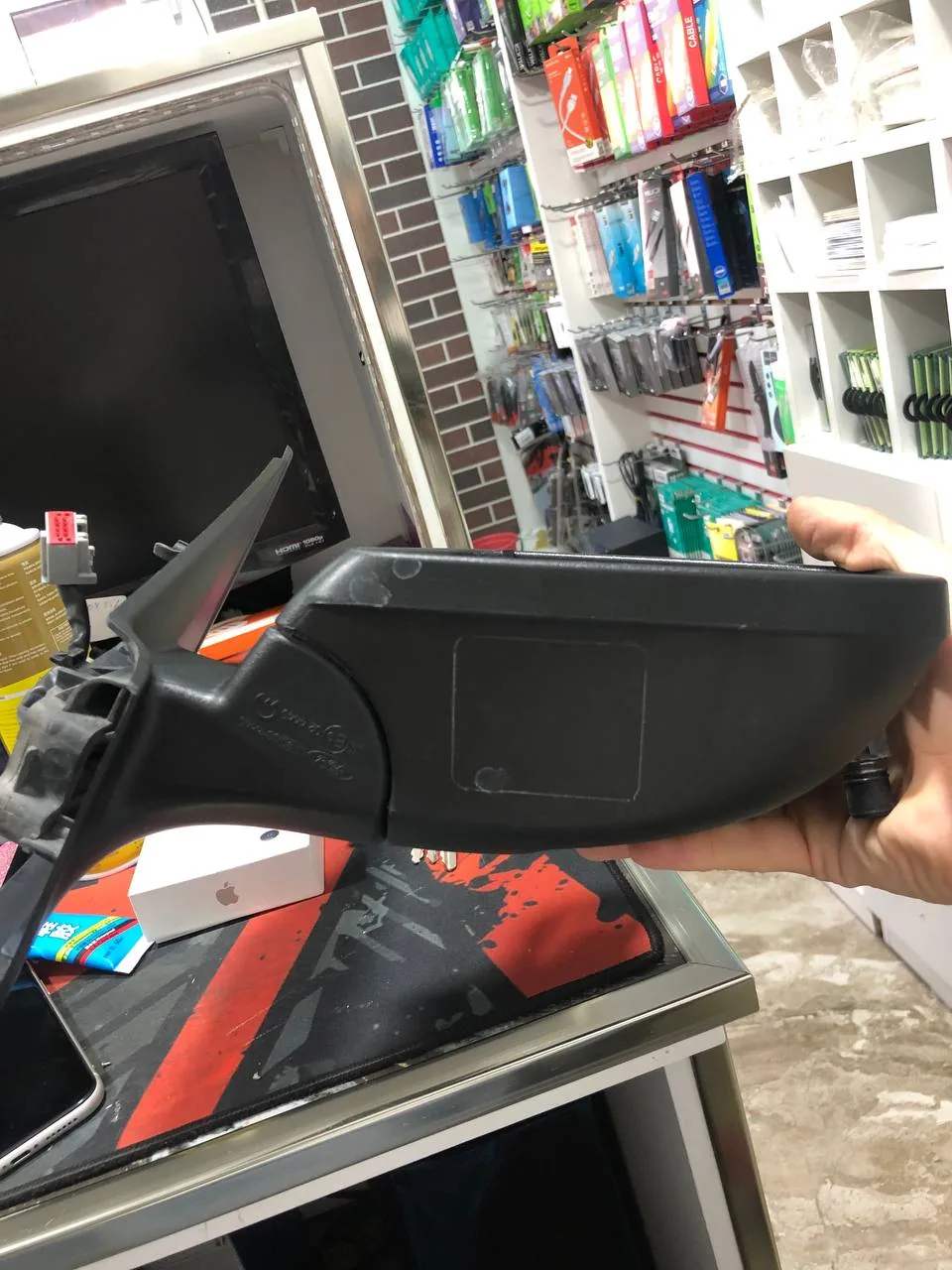

После удара зеркало снимают целиком: изнутри снимают треугольник-пищалку, отсоединяют разъёмы и откручивают болты.

Три вопроса перед покупкой зеркала

1. Какое поколение и рестайлинг? У Фокус 2 до и после 2008 года корпуса разные в месте повторителя.
2. Сколько контактов в вашей фишке и какие опции нужны — обогрев, складывание, подсветка, датчик температуры (правое зеркало Фокус 3)?
3. Что сломано на самом деле? Не греет — элемент за несколько сотен рублей; треснуло стекло — элемент или рамка; сбито целиком — зеркало в сборе.

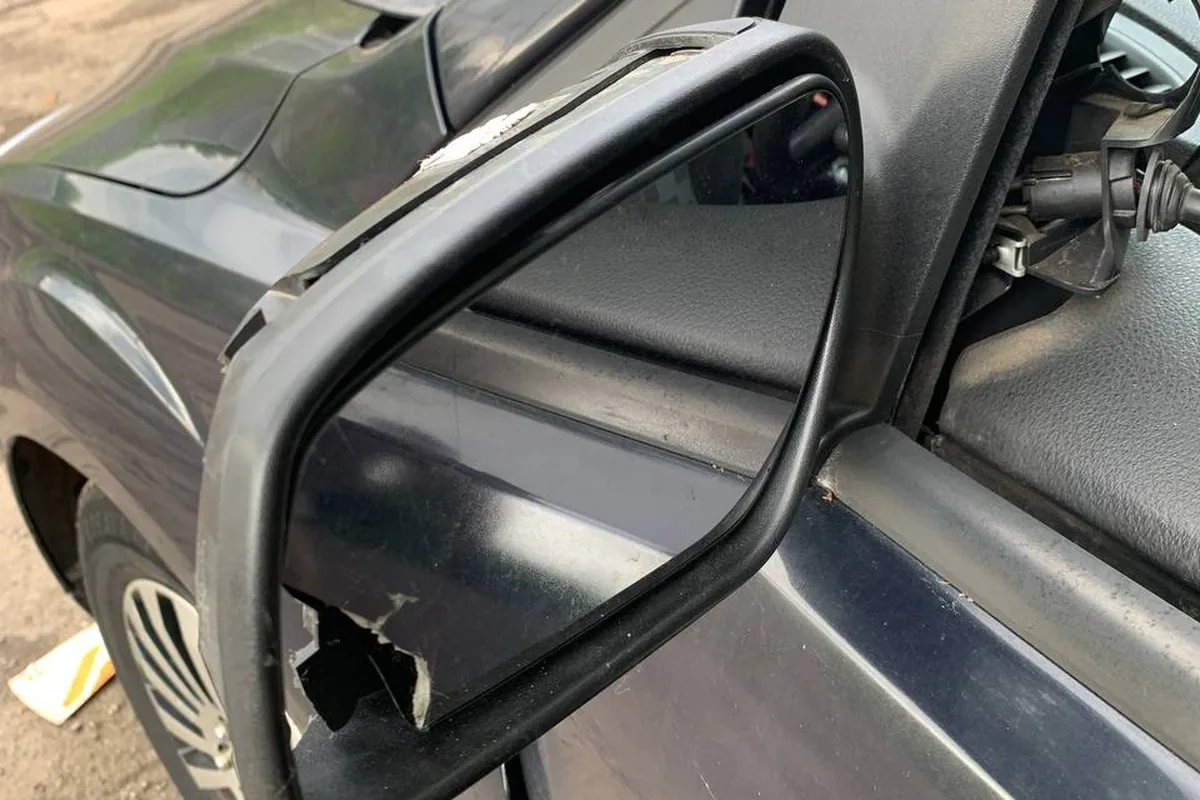

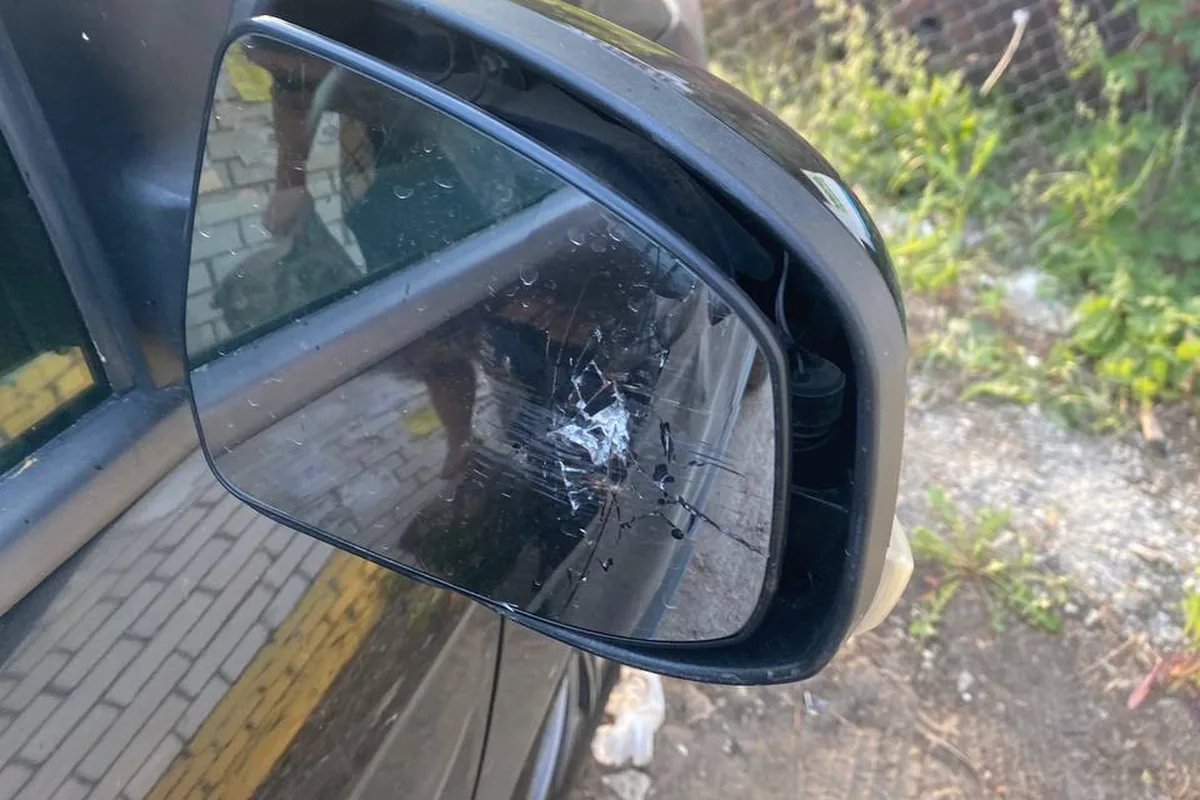

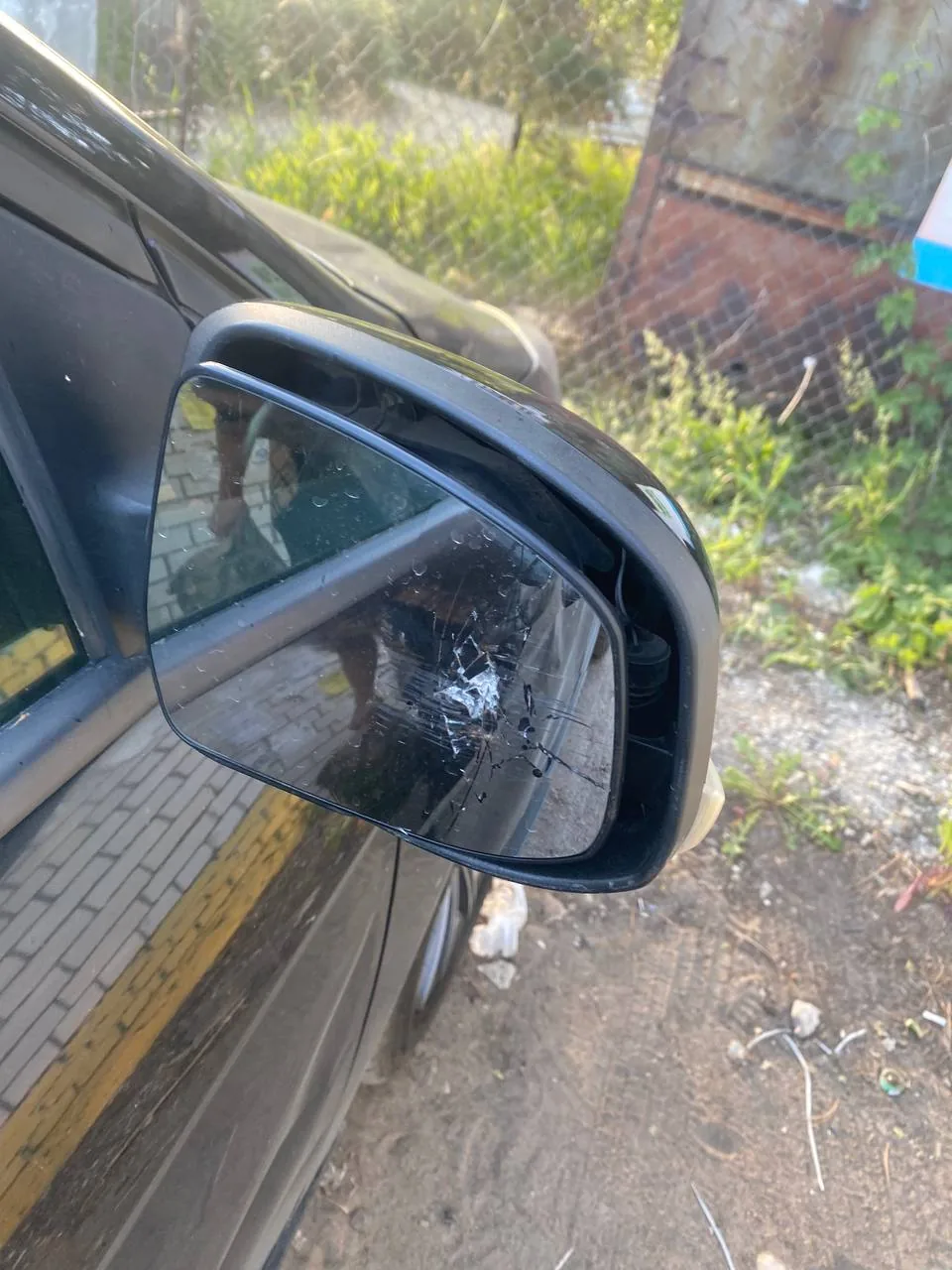

Механизм цел, разбито только стекло — элемент с обогревом меняют отдельно, в ответах назвали около тысячи рублей.
