Диски на Haval Dargo: 5×114,3, вылет ET40, ступица 66,5 и болт под сферу — с галереей установок владельцев
← Haval Dargo I (04.2022 — н.в.)
Диски на Haval Dargo подбираются по пяти числам: 5×114,3, ET40, ЦО 66,5, ширина 7–8J и болт M14×1,5 под сферу. Последнее — главная ловушка модели: штатный болт со сферической опорой, а девять из десяти неоригинальных дисков рассчитаны на конус, и старые болты в них ставить нельзя. Разберём каждое число, посчитаем деньги и посмотрим галерею того, что владельцы клуба реально поставили — с 18 по 22 дюйма.
Заводские параметры
| Параметр | Значение |
|---|---|
| Разболтовка (PCD) | 5×114,3 |
| Вылет (ET) | 40 |
| Ступица (DIA, ЦО) | 66,5 мм (в каталогах встречается и 66,6) |
| Ширина обода | 7J или 8J |
| Штатные диаметры | R18 под шину 235/65, R19 под шину 235/60 |
| Болт | M14×1,5, сфера, ключ 19, длина резьбы 31 мм |
| Момент затяжки | 145 ± 10 Н·м |
| Артикул оригинального диска | 3113104XKN04A |
| Колпачок болта | 3101019XKW09A |
| Центральный колпачок | 3102101AKQ00A |
Самая полная формулировка допуска, которая ходит по клубу, звучит так:
С завода выезжают данные внедорожники на шинах в размере 235/65/R18 и дисками в размере: PCD 5*114,3 7-8×18 ET 40 DIA 66.5-66.6. Изготовитель допускает устанавливать еще шины 235/60/R19 и диски PCD 5*114,3 7-8×19 ET 40 DIA 66.5-66.6.
Обратите внимание на две строки таблицы, которые чаще всего игнорируют. Первая — сфера, а не конус: об этом ниже отдельный раздел, потому что именно здесь ошибаются с болтами. Вторая — момент 145 Н·м: это заметно больше, чем привыкли владельцы легковых машин, и «на глаз с ноги» такое усилие не создаётся.
Как читать параметры и что можно менять
Разболтовка — не обсуждается
5×114,3 — единственное значение, которое нельзя изменить ничем, кроме проставок-переходников, а их на машине снаряжённой массой 1 815 кг ставить не стоит. Зато сама разболтовка настолько распространённая, что выбор дисков огромен: сюда становится половина каталога под Toyota, Kia, Hyundai, Mazda и Mitsubishi.
Ступица — 66,5, и это меньше, чем у большинства
Штатное центральное отверстие 66,5 мм. В каталогах для Dargo регулярно пишут 66,6 — разница в одну десятую вызывает в клубе отдельные споры:
Волнует ширина диска и ЦО. У нас же ЦО 66.5, не будет ли люфта при ЦО 66.6?
Практика показывает, что не будет: на дисках с ЦО 66,6 в клубе ездят десятки машин, и ни одной жалобы на биение именно по этой причине в корпусе нет. А вот ЦО 67,1 и 73,1 — это уже другой разговор: такие диски требуют центровочных колец.
Кольцо — не «чтобы не болталось». Оно передаёт вес машины на ступицу, а не на болты. Без него всю нагрузку держат пять болтов на срез, и биение появляется не сразу, а через несколько тысяч километров. Логика «кольца бесполезны» в клубе тоже звучала:
Прочитал статью про центровочные кольца, говорят, что смысла в них нет. Мне все доводы показались убедительными. Кто что думает? Стоит ли их ставить, если ЦО больше на диске?
Владельцы, которые ставили диски с ЦО 73,1, отвечают на это делом: в их отчётах кольца («супинаторы» на местном жаргоне) идут в списке покупок наравне с болтами и датчиками.
Вылет — плюс-минус пять, дальше начинается видимое

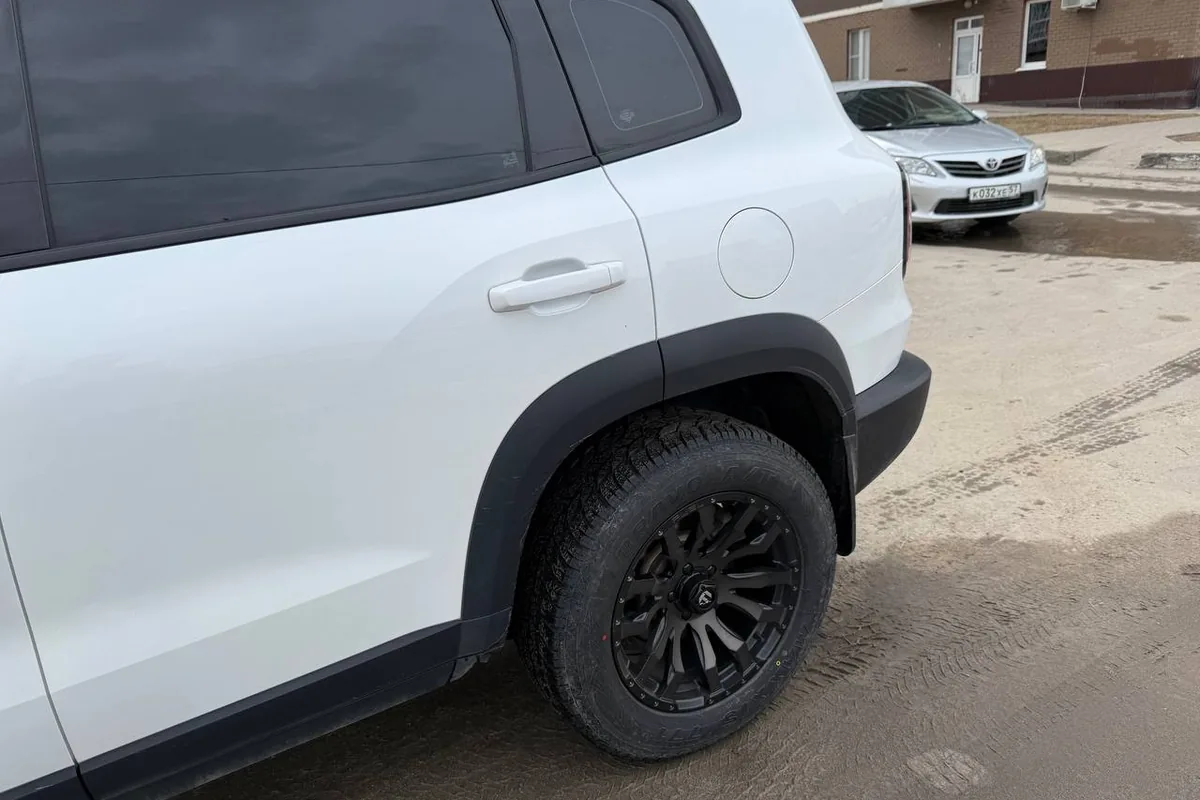

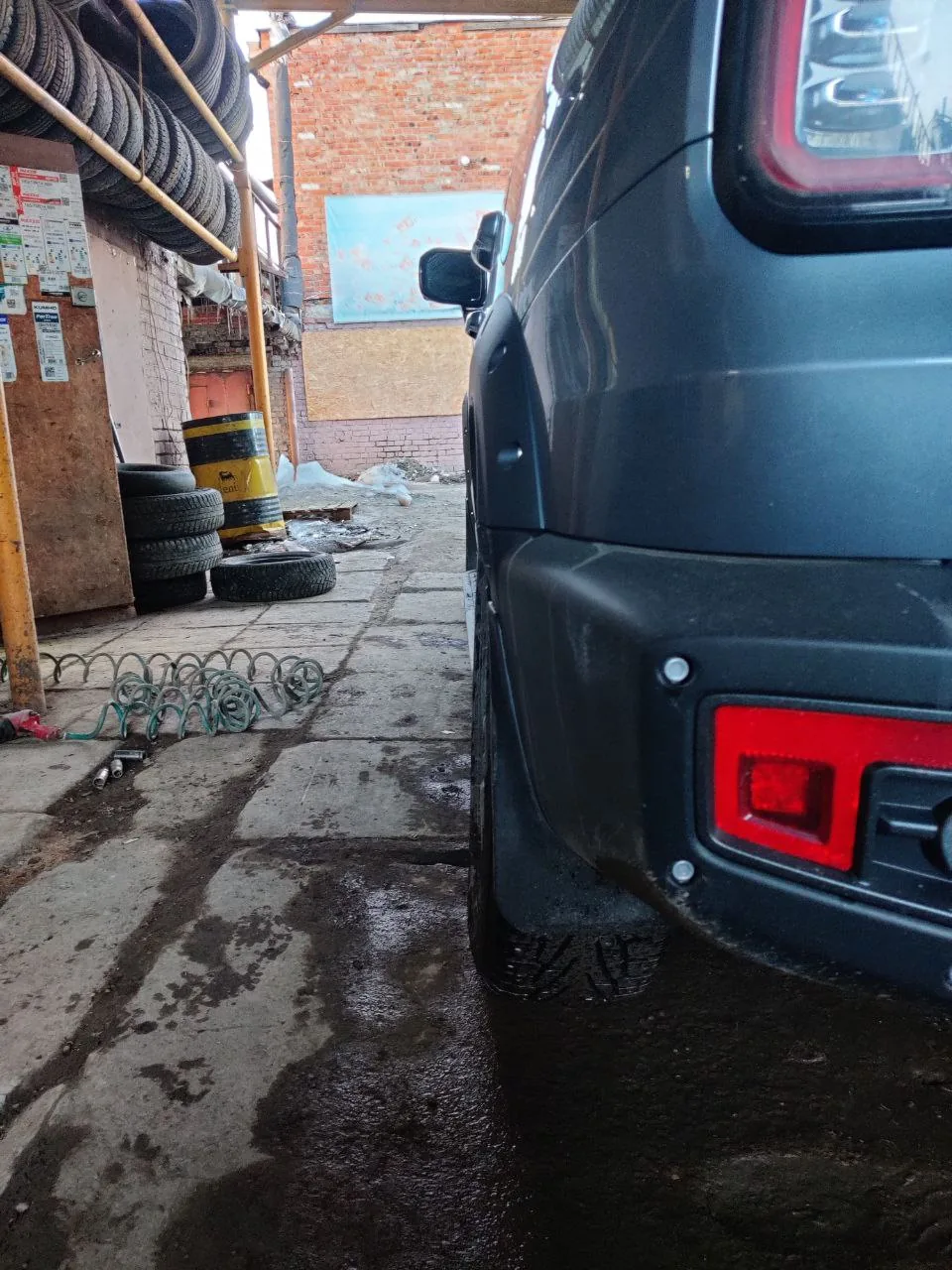

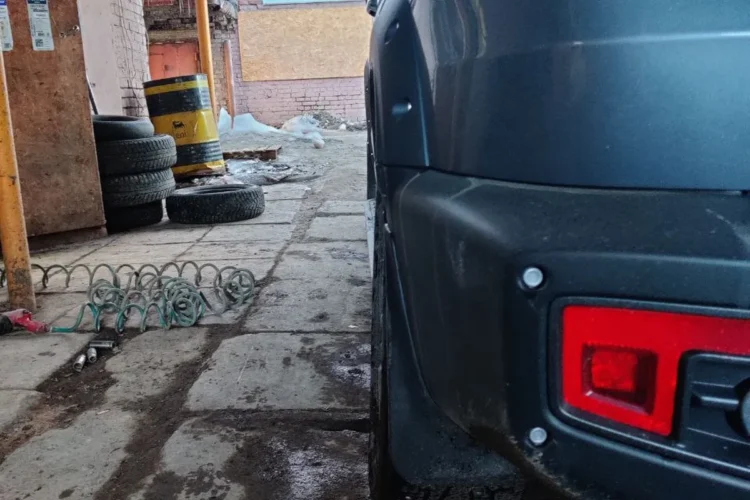

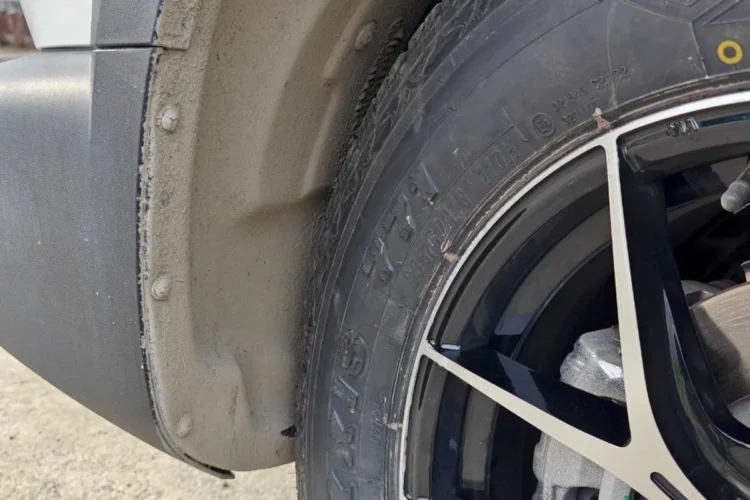

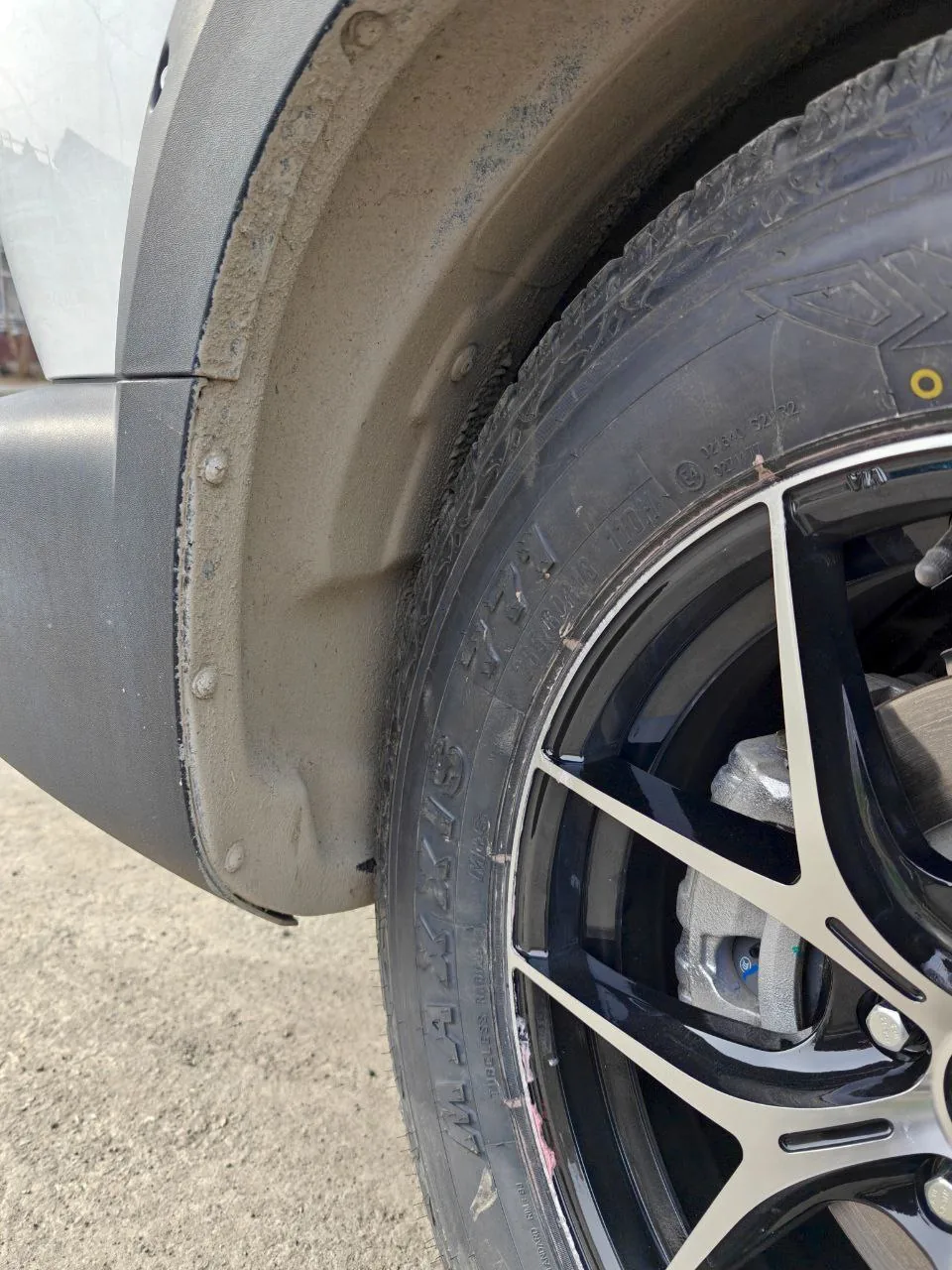

Штатный ET40. В клубе задокументированы установки от ET20 до ET46. Что при этом происходит с колесом, лучше всего видно на фотографии из галереи:
Вот вылет 20, и видно что наружу торчит, а при нуле — еще на пару сантиметров больше будет.
Правило простое: каждые 10 мм уменьшения вылета выносят колесо на 10 мм наружу. При ET20 колесо выходит за плоскость арки на два сантиметра — заметно на глаз, ощутимо для ступичного подшипника и гарантированно ловит грязь на крыло. В обратную сторону хуже: вылет больше 45 уводит колесо внутрь, к стойке и подкрылку, и именно поэтому подборщики магазинов отказывают дискам с ET48.
Ширина обода — 7 или 8 по паспорту, до 9,5 по практике
Завод допускает 7J и 8J. В клубе ездят на 7J, 7,5J, 8J, 8,5J и даже 9,5J. Единственный документированный случай задевания связан не с шириной, а с сочетанием ширины и вылета:
На 8″ et38 задевает подкрылок при полном вывороте. Отрегулировали сход-развал и кастор, зазор только уменьшился. Вообще думаю, что ширина диска на зазор не влияет, ведь ось колеса относительно ступицы на том же месте остается вне зависимости от ширины диска.
Владелец рассуждает верно наполовину. Ось колеса действительно на месте, но внутренняя кромка обода при росте ширины уезжает внутрь на половину прибавки: обод 8J вместо 7J — это плюс 12,7 мм ширины, из них 6,35 мм уходит вглубь арки. Плюс более широкая шина. Отсюда и подкрылок при полном вывороте, который сход-развалом не лечится.
Скажу то, что говорю каждому второму на подборе. У этой машины считать надо не вылет и не ширину по отдельности, а положение внутренней кромки обода. Формула школьная: сдвиг внутрь равен половине прибавки ширины плюс разница вылетов. Обод 8,5J вместо штатного 7J и вылет 35 вместо 40 — это 19 мм внутрь по кромке и ещё столько же наружу по вылету, то есть колесо распирает арку в обе стороны сразу. На заводских 7J ET40 запаса до подкрылка около сантиметра, и весь эксперимент укладывается ровно в этот сантиметр.
Второе. Кольца берите пластиковые, а не алюминиевые. Алюминиевое прикипает к ступице за одну зиму реагентов намертво, и весной колесо снимается с монтажкой. Пластик держит ровно так же — нагрузку несёт торец ступицы, а не кольцо, — и снимается пальцами.
Третье, и это про Dargo особенно. Сто сорок пять ньютон-метров — это не рекомендация, а требование. Сферический болт при недотяге не садится в гнездо до конца и разбивает посадочное место на диске, а при перетяге вытягивается. Динамометрический ключ стоит две тысячи и окупается один раз.
Сфера против конуса: главная ошибка при покупке
Штатный болт Dargo имеет сферическую (полусферическую) опору. Подавляющее большинство литья вторичного рынка рассчитано на конус. Это несовместимые вещи: конусный болт в сферическое гнездо садится по кромке, сферический в конусное — по одной точке. И то и другое кончается ослаблением колеса.
Кто-нибудь в курсе какие правильные брать секретки? Болт у нас 19, М14х1.5, длиной 31 — это ясно. Не ясно по посадочному: там на штатных сфера (не конус) так вот какой радиус закругления?
Ответ клуба: сфера радиусом R14, секретки Farad подходят. Длину резьбы можно брать больше 31 мм, но лишнее придётся отпилить — так и делают:
Были куплены на Авито секретки Farad сфера, 14 мм с шагом 1,5 с длинной шпильки 45мм. Лишнее отпилено болгаркой. Далее были заказаны пластиковые колпачки на 21 мм.

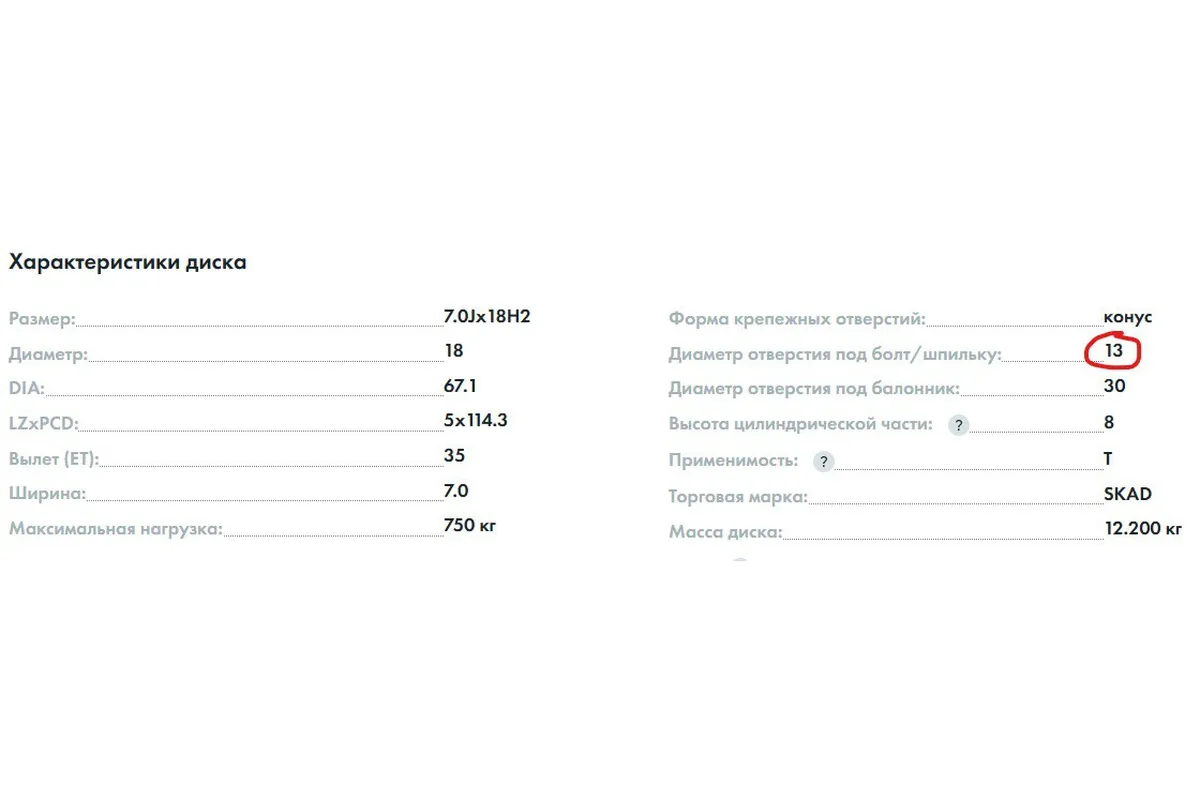

На карточке неоригинального диска выше форма крепёжного отверстия указана прямо — «конус». Значит, к этому диску нужен свой комплект болтов, и это ещё примерно две тысячи рублей сверху, о которых при покупке обычно не думают.
И отдельное предупреждение про секретки. Оно стоило человеку двенадцати тысяч:
Всегда, слышишь, всегда! Проверяй затяжку этих секреток «мастерами»!!! Горе-«мастер» затянул секретку пневмопистолетом. Затянул так, что стёсал рисунок секретки. Итог — никому ничего не докажешь, −12 000 за снятие 4-х секреток в круг.
Что подойдёт: доноры и готовые модели
Разболтовка 5×114,3 с ЦО около 66,5 — это стандарт корейских и японских кроссоверов, поэтому донорами становятся не столько «одноклассники», сколько соседи по каталогу.
| Диск | Параметры | Что нужно |
|---|---|---|
| Оригинал Haval R18 | 7J×18 ET40 ЦО 66,5 | ничего; комплект в клубной закупке — 56 000 ₽, датчики отдельно 4 000 ₽ |

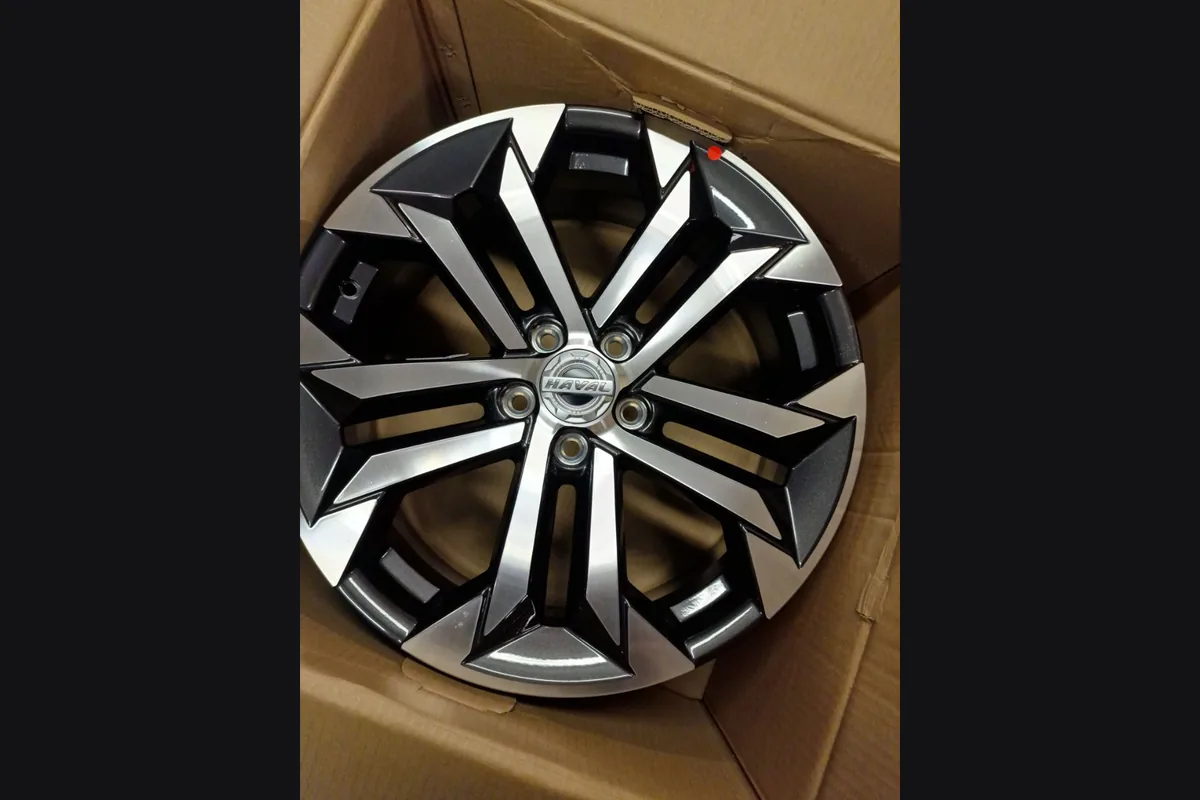

| Оригинал Haval R19 | ET40 ЦО 66,5, артикул 3113104XKN04A | ничего |
| SKAD Original KL-1060 (модель для Jolion) | 18×7,5J ET37 D66.6 | болты под конус; ≈14 500 ₽ за диск |
| СКАД KL-1069 | 7J×18 ET40 DIA 66,6 | болты под конус — самый дешёвый вариант клуба |
| Khomen KHW1806 (модель для Jolion) | 7J×18 ET37 Dia 66,5 | болты под конус |
| Carwel (Куж, Тур, Чеко, Крет, Камак) | 7,0J×18 ET40 d66,5 | болты под конус; в 2023 году — 10 500 ₽ за диск |
| K&K Портер | 7,5J×18 ET37 D66.6 | болты под конус |
| Диски от Kia Optima и родни | 7,5J×18 ET46 Dia 67,1 | кольца 67,1→66,5, болты, и вылет на грани |
| Fuel Blitz R18 | 8,5J ET20 DIA 73,1 | кольца 73,1→66,5, болты; колесо заметно выходит из арки |
| Диски с ET48 и выше | любые | не подойдут — колесо уходит внутрь арки |
| Оригинал Haval H9 gen2 | ET36 6×139,7 d100,1 | не подойдут — другая разболтовка, шесть болтов вместо пяти |
Последняя строка не случайна: рамный H9 регулярно всплывает в клубных закупках, потому что живёт в соседней рубрике, и его 6×139,7 внешне похожи на «внедорожный» стандарт. К Dargo они отношения не имеют — общего с дисками Haval H9 у нашей машины только каталог поставщика.
Галерея установок владельцев
Ниже — фотографии владельцев клуба с их собственными подписями. Группа плитки взята из текста того сообщения, к которому фотография приложена: где владелец назвал диаметр — плитка в своей группе, где назвал только вылет или ширину — идёт без группы. Ничего не достроено по контексту.
Что показывает галерея
Три вывода, которые видны именно на фотографиях, а не в таблицах.
Первый: восемнадцать дюймов — выбор большинства. Девять плиток восемнадцатого диаметра против шести девятнадцатого, одной двадцатого и одной двадцать второго. И это при том, что девятнадцатый диск — заводской вариант для старших комплектаций. Причина в шинах: на 18 дюймах есть внедорожный протектор, а на 19 его почти нет.

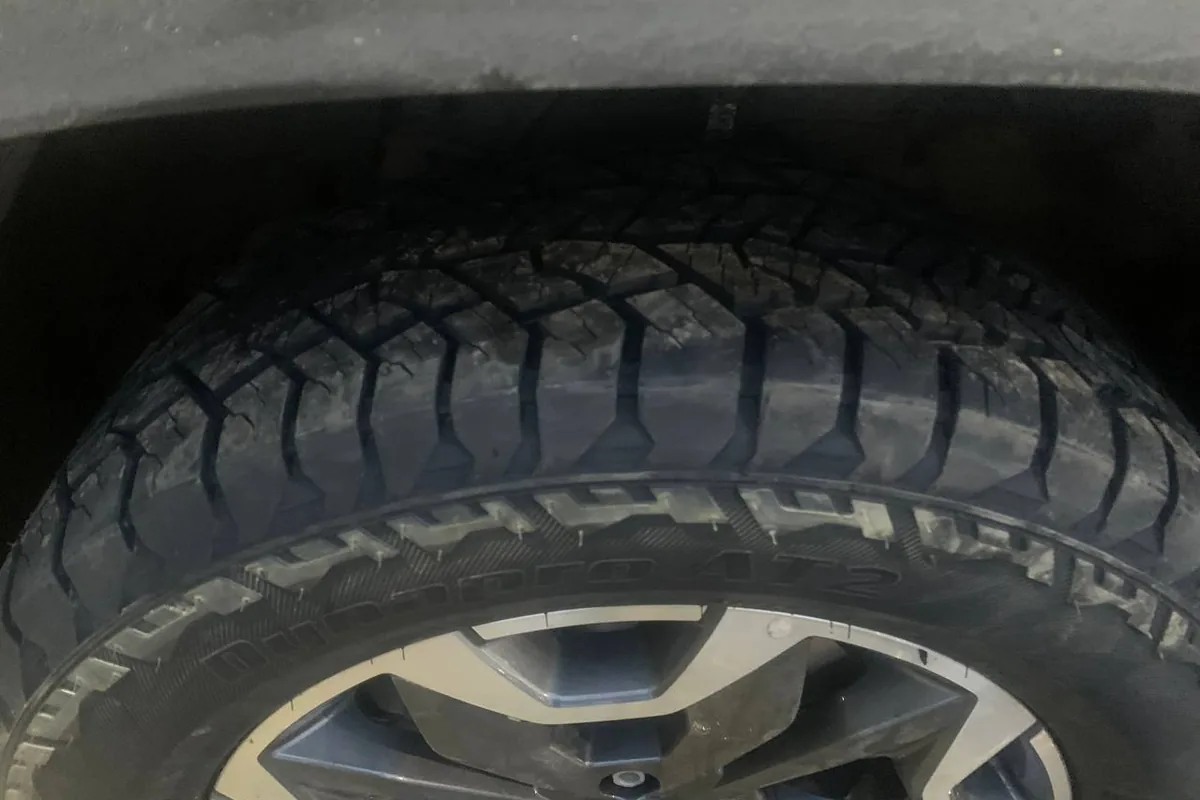

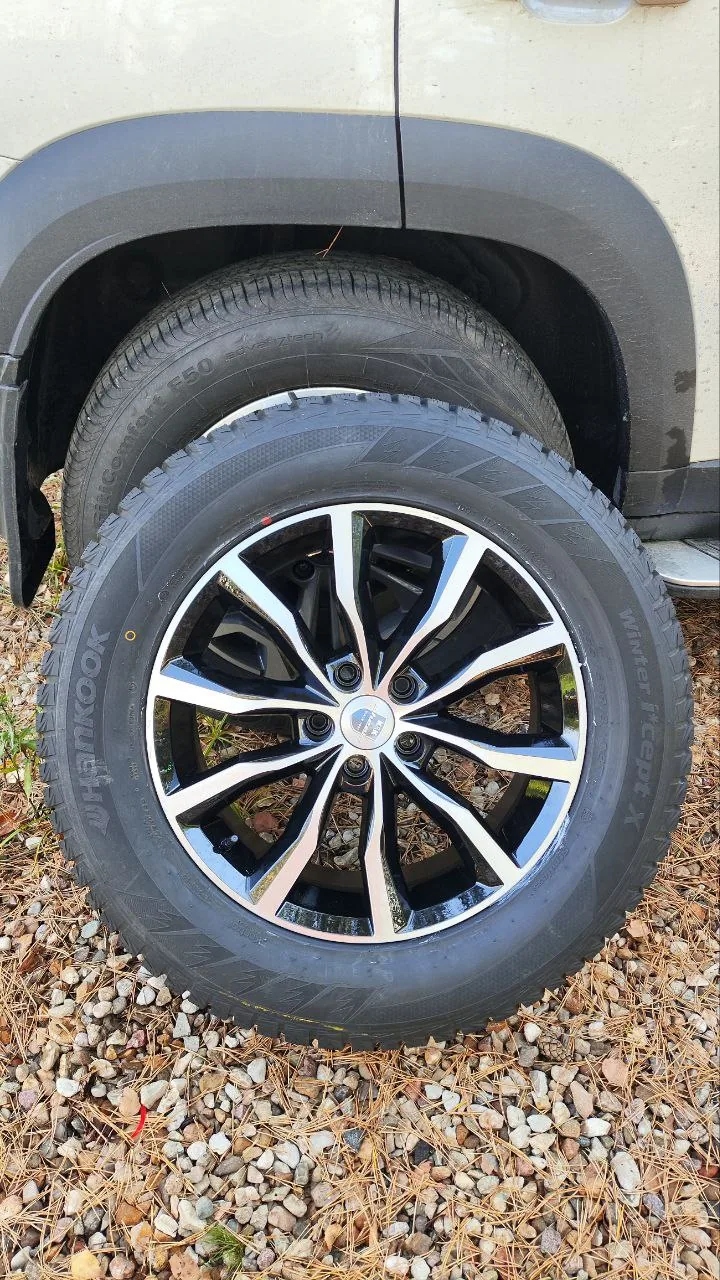

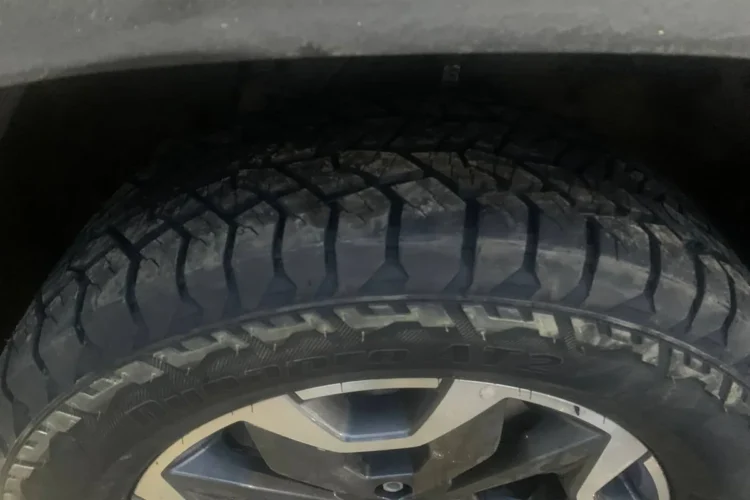

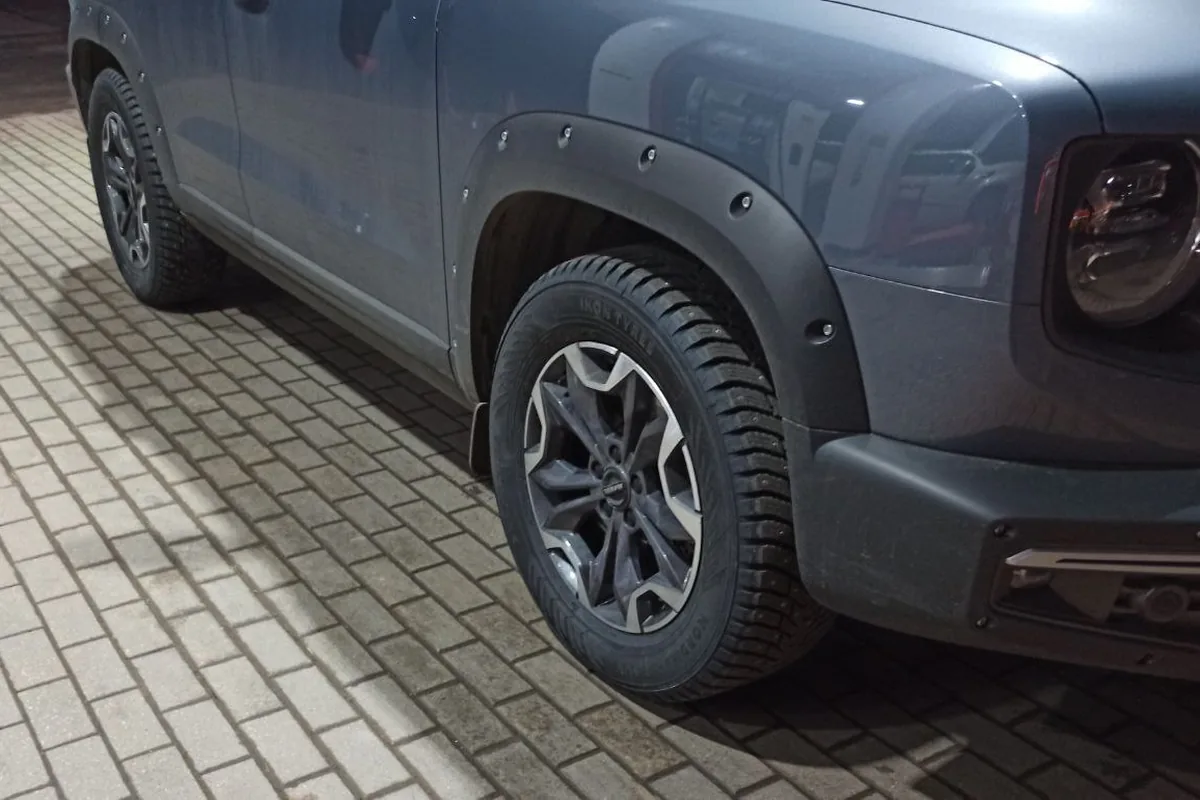

Второй: половина клуба вообще не меняет диски. Три плитки из восемнадцати — это штатный диск с нештатной шиной 255/60 R18. Самый дешёвый способ поменять внешность и характер машины, и единственный, который не требует ни болтов, ни колец, ни датчиков.

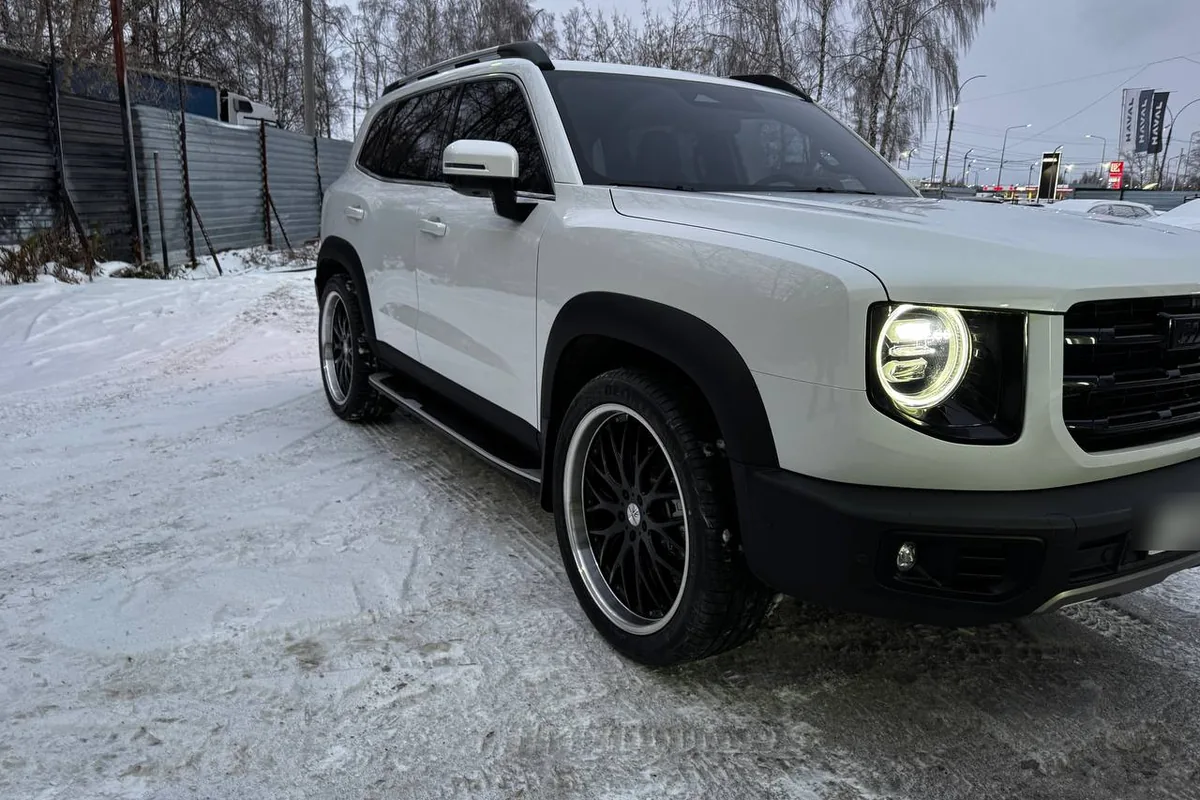

Третий: 22 дюйма физически влезают. Отчёт «ничего нигде не трёт» на 9J ET36 с шиной 275/40 — реальный, от владельца с фотографией. Что при этом происходит с подвеской на российском асфальте, ни он, ни кто-либо другой в клубе не написал, поэтому и мы не напишем.
Датчики давления при смене дисков
Второй комплект дисков ставит вопрос о датчиках TPMS. Хорошая новость: на Dargo прописка автоматическая, и в клубе десятки подтверждений, что даже дешёвые датчики с маркетплейсов заводятся сами.
Диски R19, J8.5, ET35, DIA73.1. Шины 255/55 R19 Hankook Kinergy 4s2 X. Чёрные болты под конус М14х1.5. Супинаторы присутствуют с 73.1 на 66.6. Датчики с Алика, прописались за 10 метров езды.
Артикулы и порядок прописки — в отдельной статье про датчики давления Haval Dargo. Там же разобрано, чем 3641100XKR02A отличается от 3641101XKN01A и почему на рестайлинг 2026 года идёт третий артикул.
Сколько это стоит
| Позиция | Цена из клуба |
|---|---|
| Комплект оригинальных дисков R18 7J ET40, 4 шт. | 56 000 ₽ (клубная закупка) |

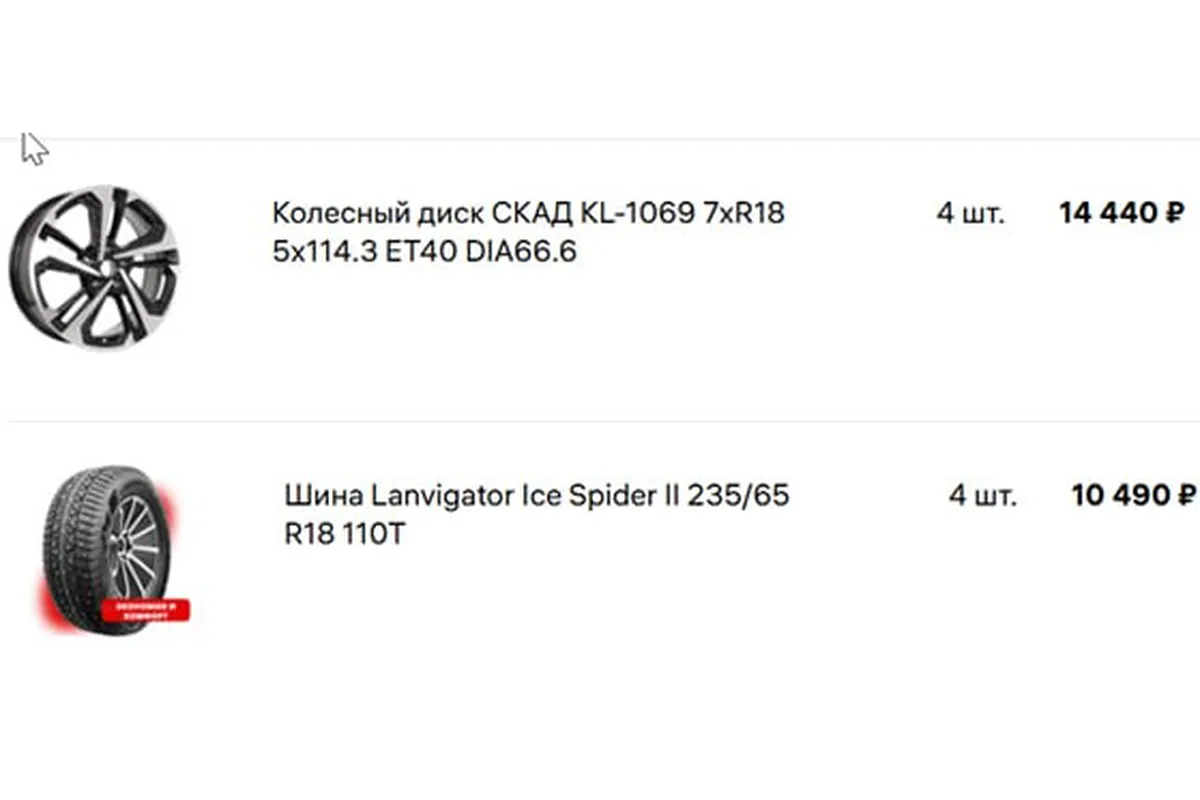

| Диск СКАД KL-1069 7×R18 ET40 DIA 66,6 | от 3 600 ₽ за штуку |
| Диск Carwel 7,0×18 ET40 D66,5, 2023 год | 10 500 ₽ за штуку |
| Диск SKAD Original KL-1060 18×7,5 ET37 | 14 500 ₽ за штуку |

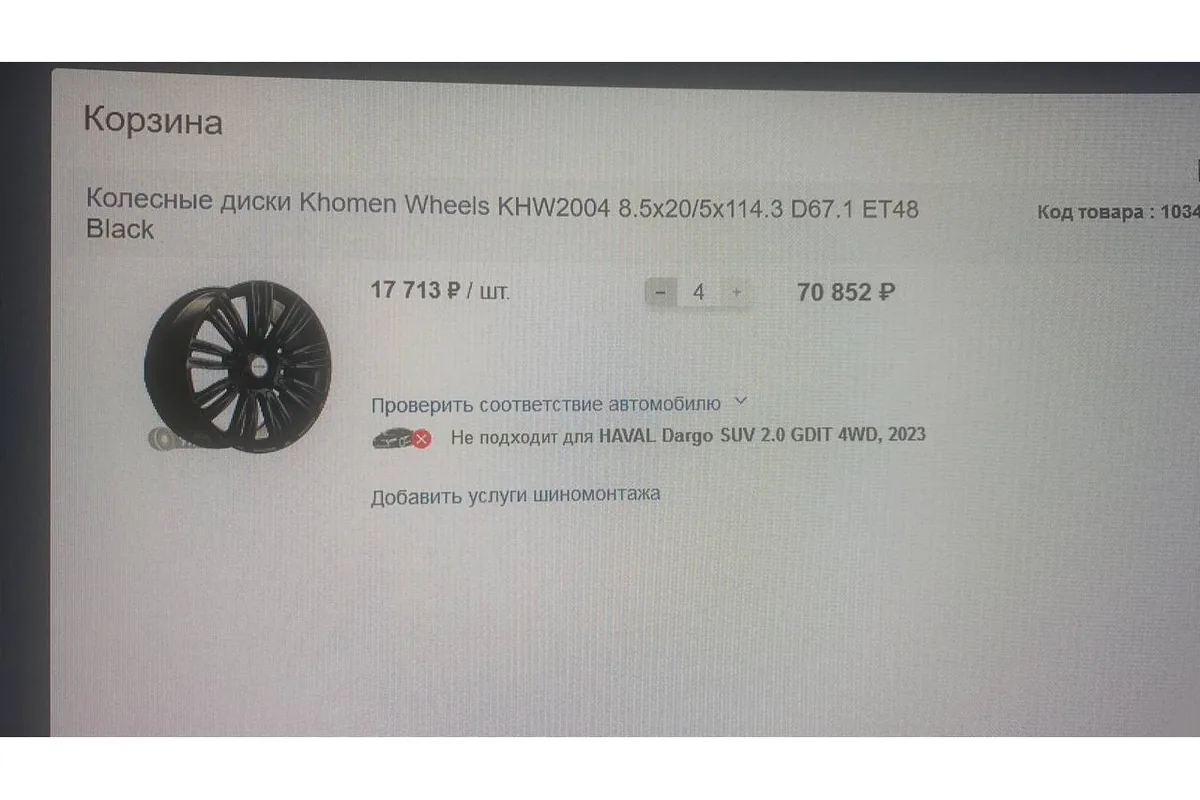

| Диск Khomen KHW2004 8,5×20 ET48 (не подходит) | 17 713 ₽ за штуку |
| Диск Sakura DA5652 8,5J×20 ET30 | 15 278 ₽ за штуку, 61 110 ₽ за комплект |
| Комплект датчиков давления при покупке дисков | 4 000 ₽ |
| Датчики с маркетплейса, 4 шт. | от 1 600 ₽ |
| Снятие сорванных секреток в круг | 12 000 ₽ |
Разброс между самым дешёвым и самым дорогим диском — больше чем четырёхкратный, и он почти целиком объясняется диаметром: любой двадцатый стоит как три восемнадцатых. Экономика второго комплекта посчитана в статье про шины Haval Dargo — там же полный свод типоразмеров, которые владельцы реально ставили, с числом отчётов по каждому.
Биение и вибрация после смены колёс
Регулярный сюжет клуба, и у него два разных исхода, которые надо различать.
- Виновата затяжка. Самый простой случай: вибрация ушла после того, как болты просто ослабили и затянули заново. Владелец, у которого вибрация держалась на 120–130 км/ч, сделал ровно это — и на 1 250 км пути она пропала, оставшись только в диапазоне 135–150.
- Виноваты колёса. Широкая нештатная шина на штатном ободе требует больше грузиков: 110 и 140 граммов на колесо в клубных отчётах встречаются регулярно, и это уже повод перевесить или переставить шину по метке.
- Виноваты тормоза. Если биение появляется только при торможении — смотрите не на колёса, а на диски. Подробности — в статье про тормоза Haval Dargo, где разобран отказ дилера по гарантии со ссылкой на срок 6 месяцев или 5 000 км.
И отдельная мелочь из руководства по эксплуатации, которая многих сбивает: в разделе про замену колеса написано «затяните гайки на каждой колёсной шпильке». Ни гаек, ни шпилек на Dargo нет — есть болты, которые вкручиваются в ступицу. Это ошибка перевода, а не признак другой конструкции; момент 145 ± 10 Н·м в том же абзаце указан правильно.

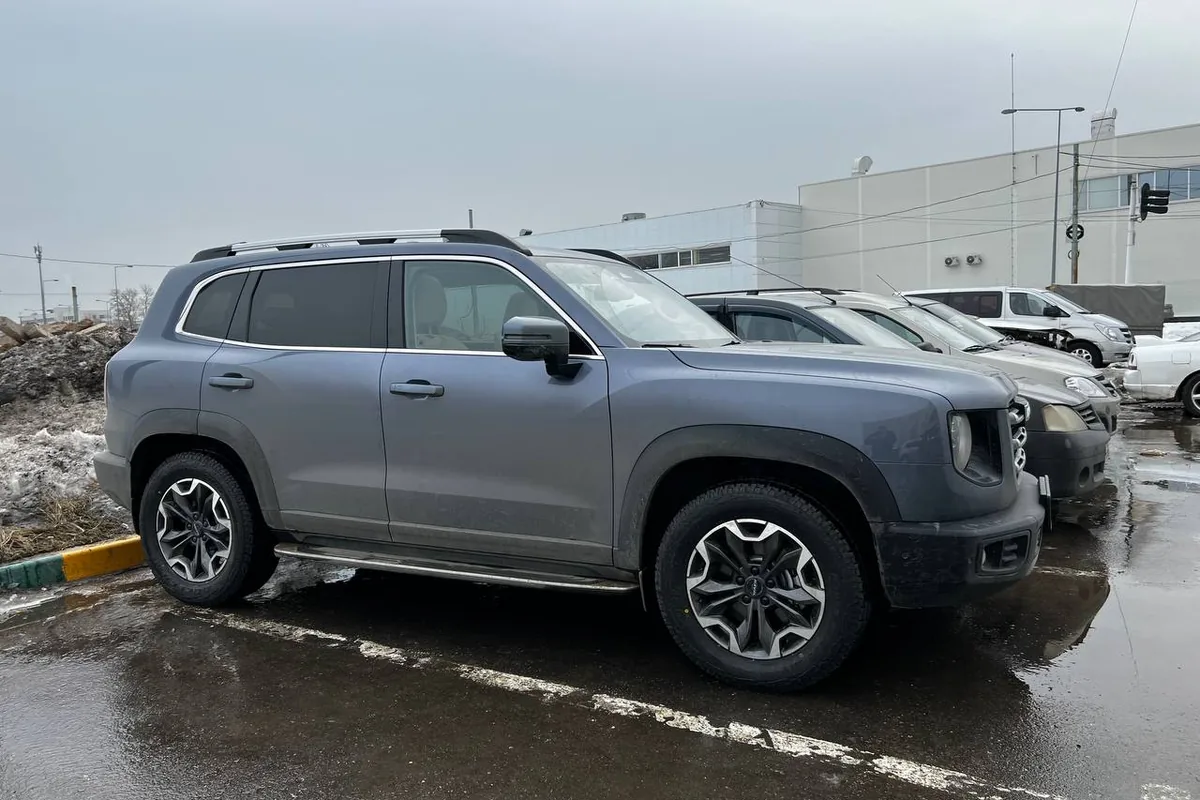

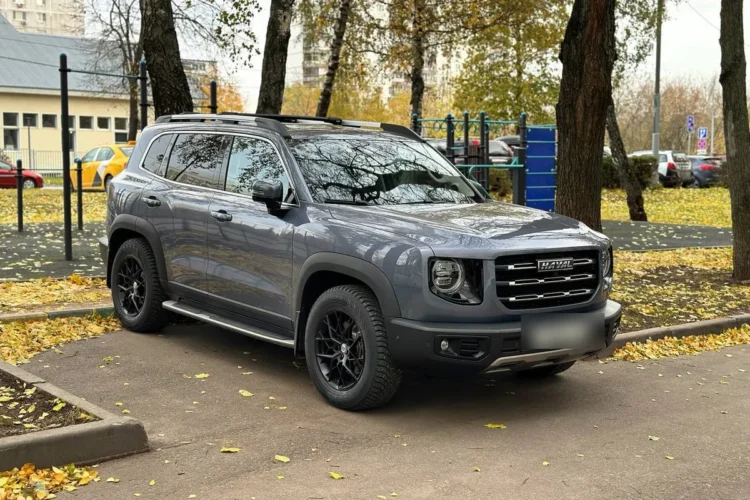

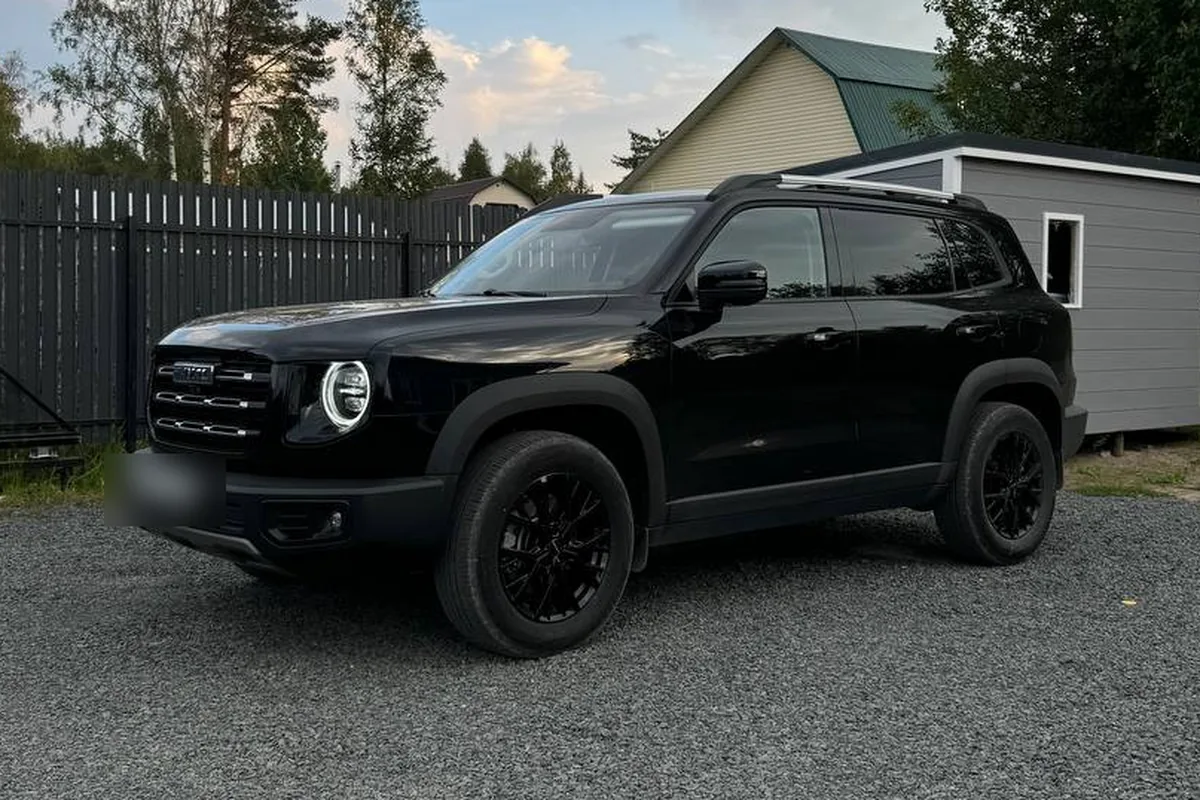

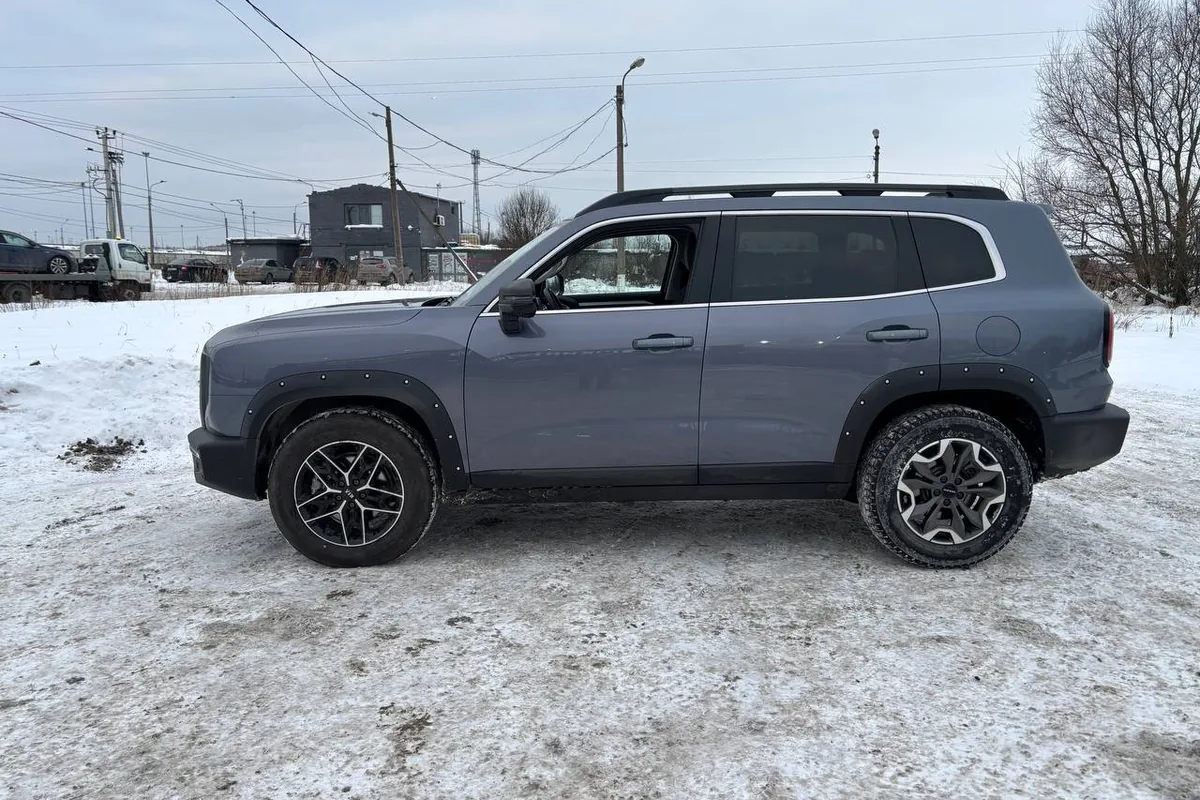

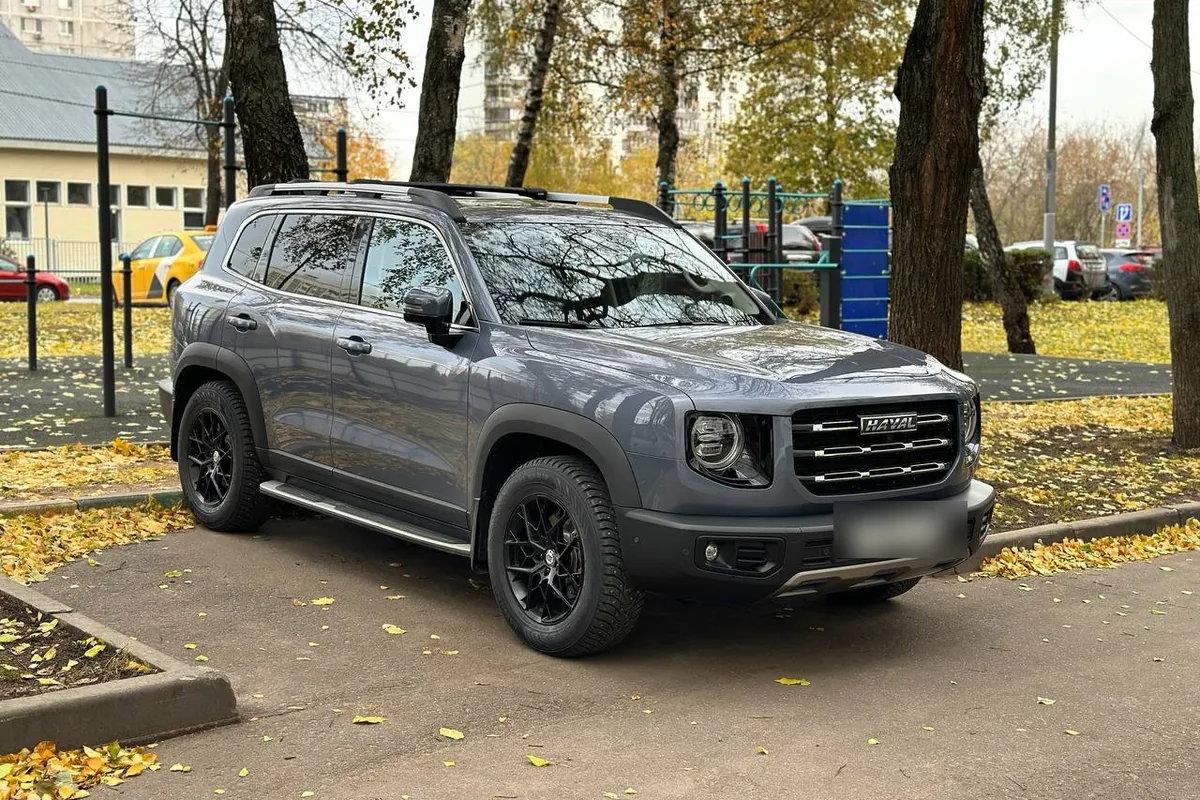

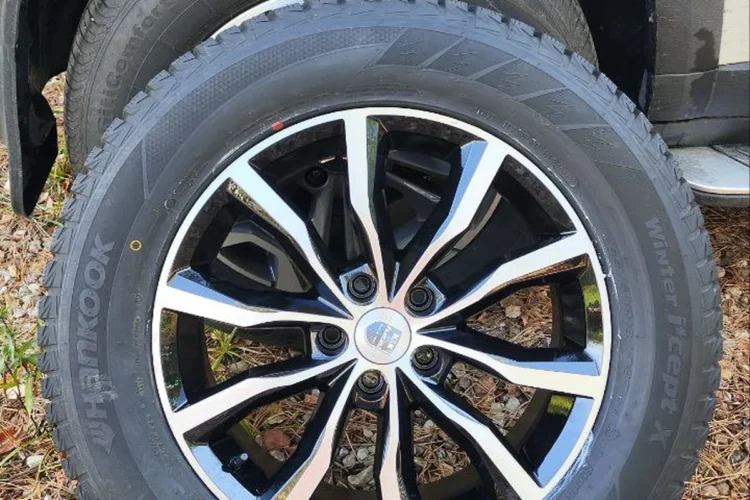

18 дюймов

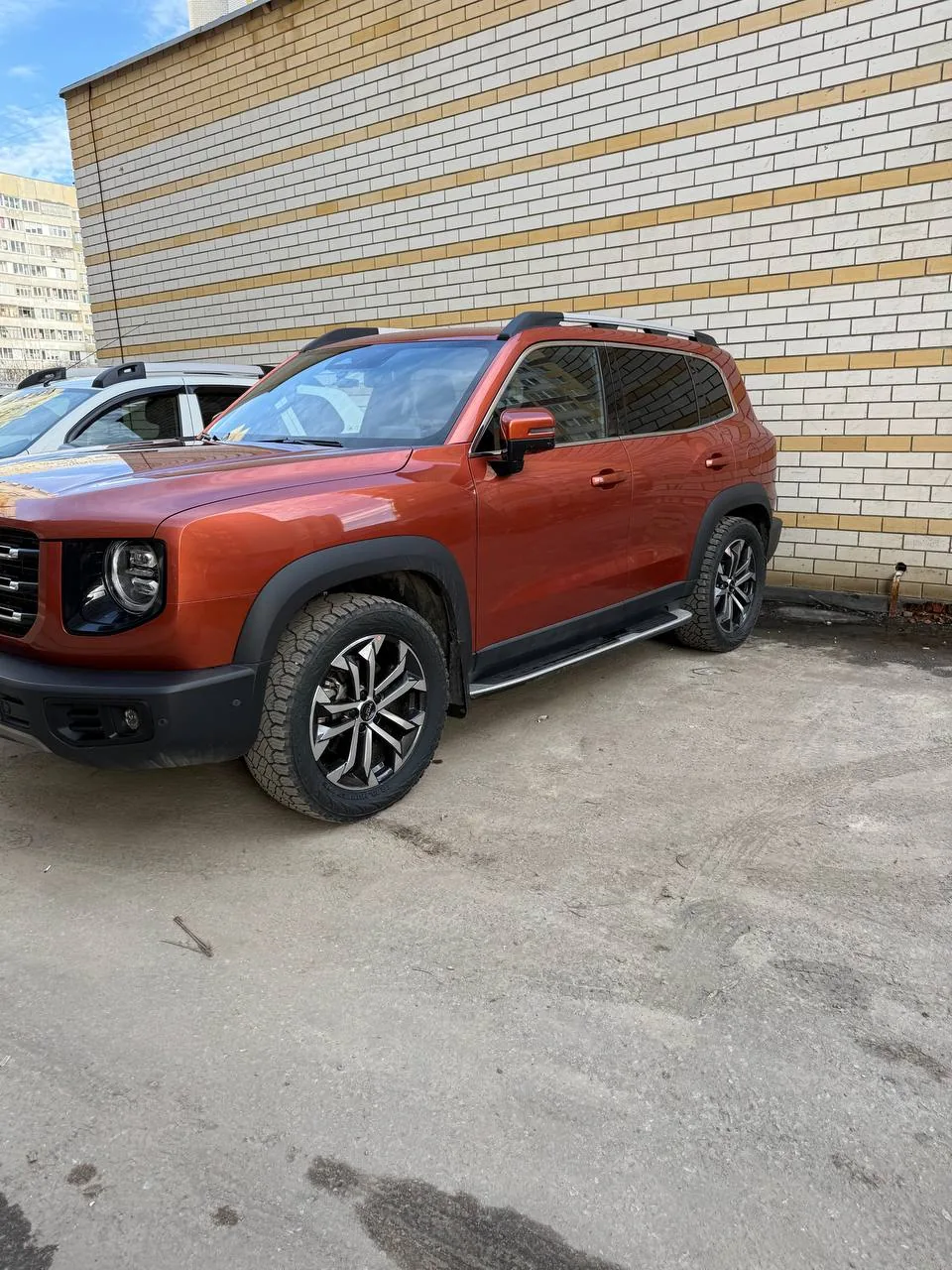

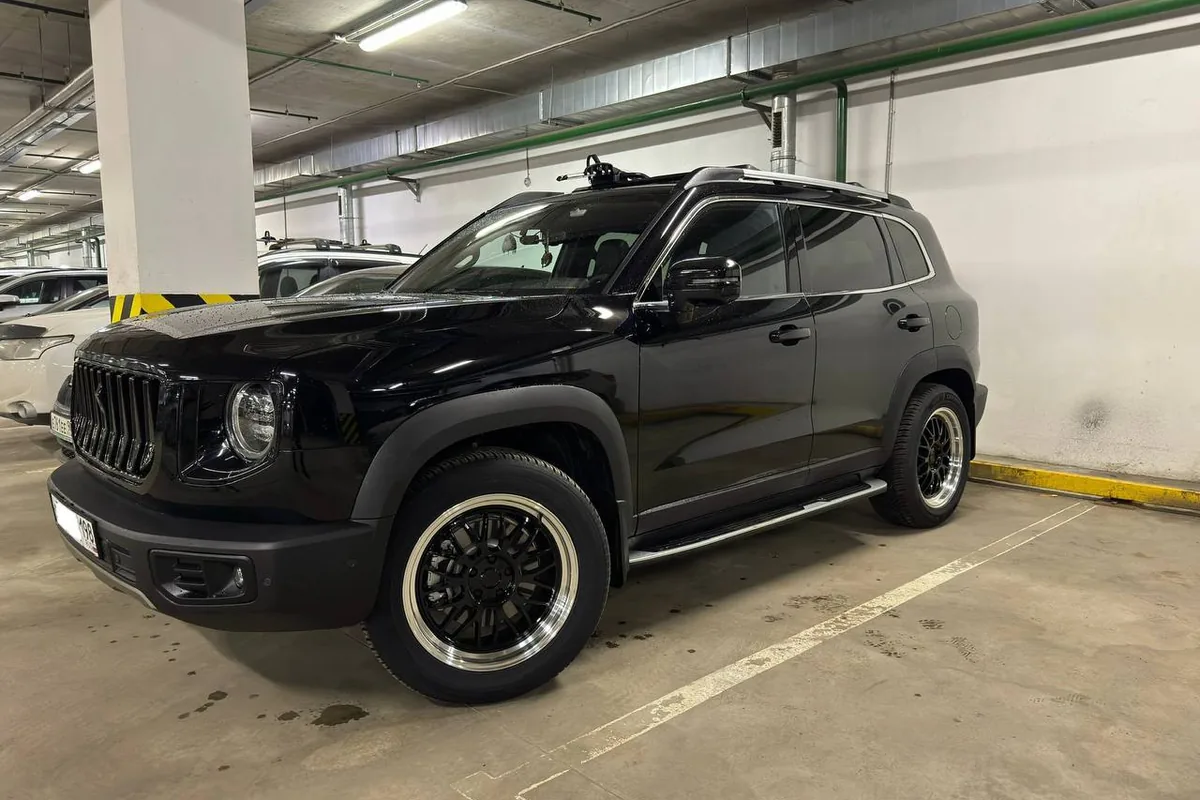

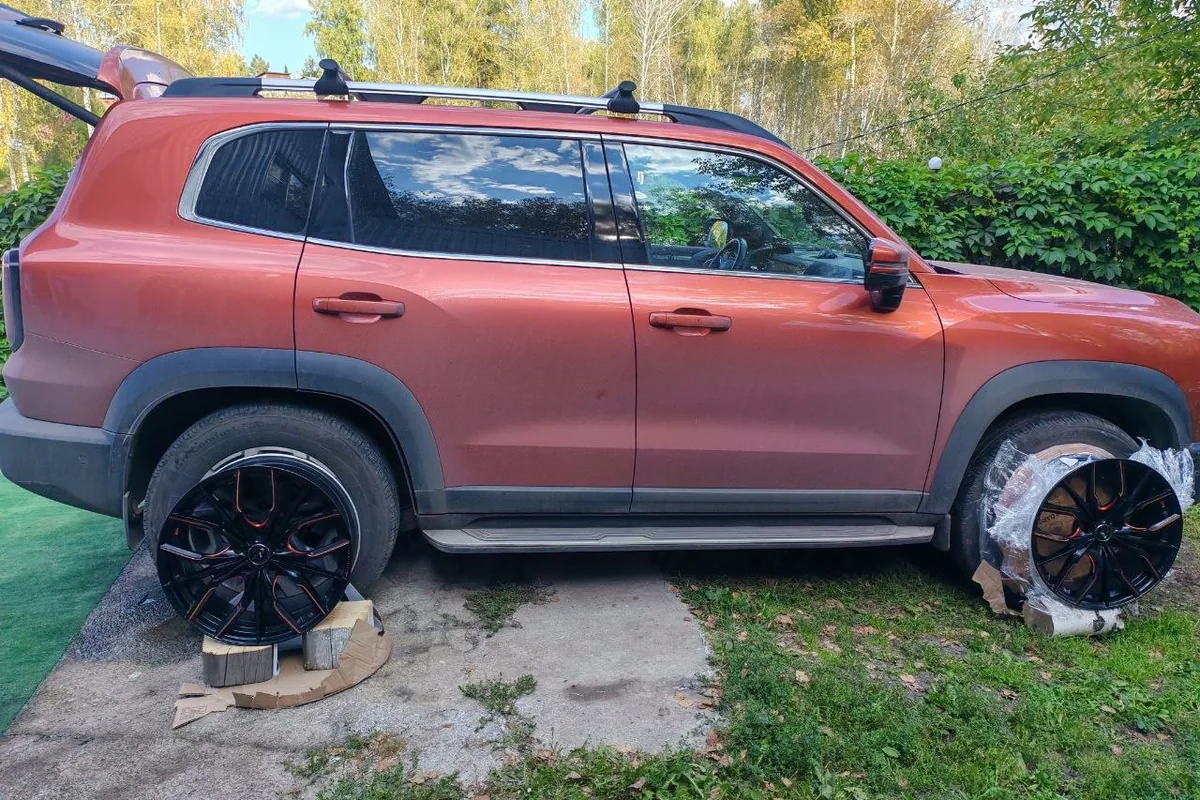

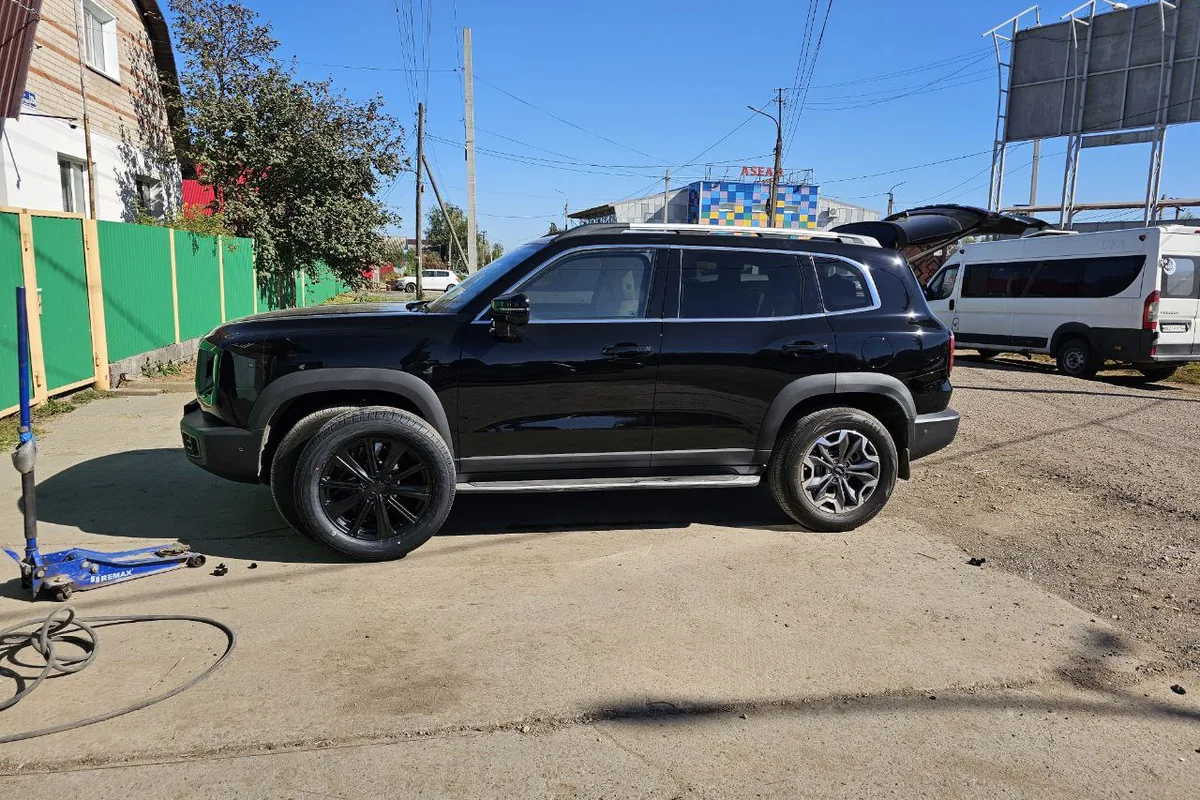

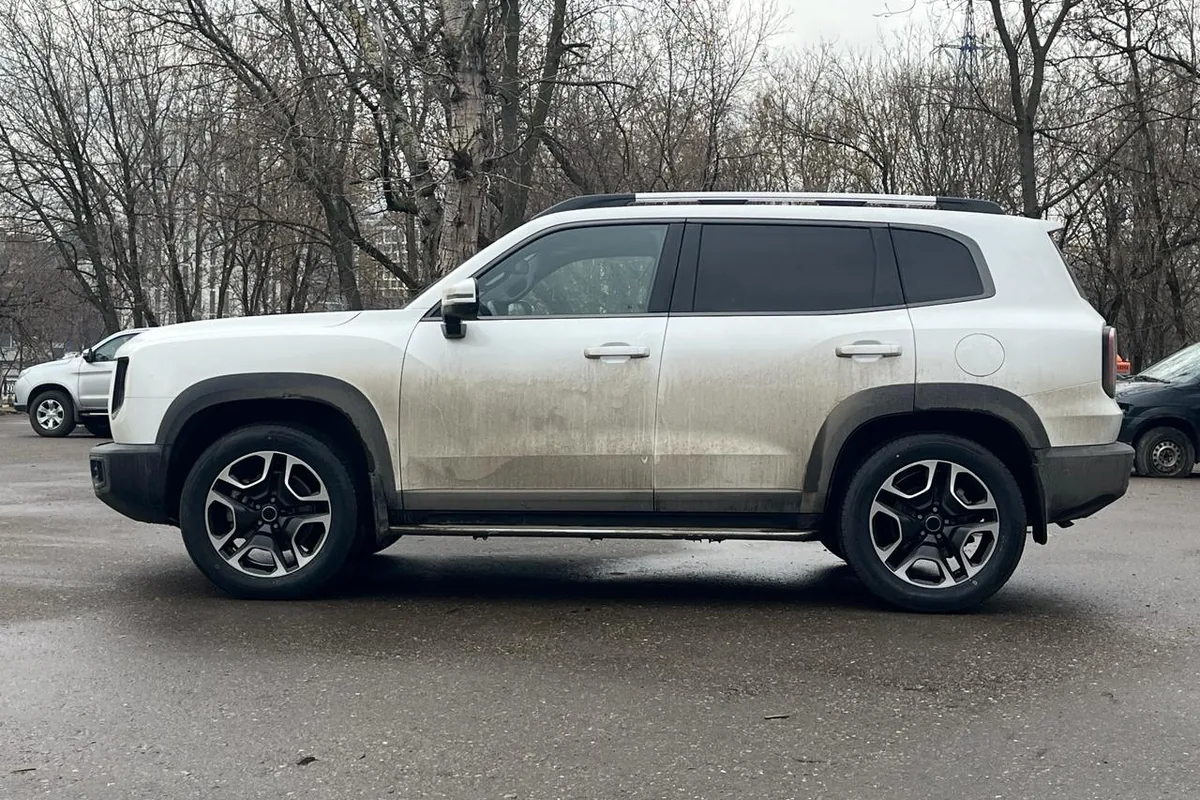

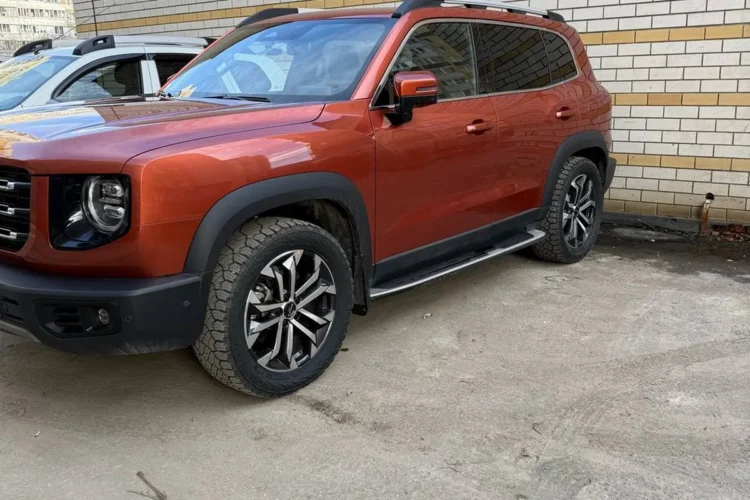

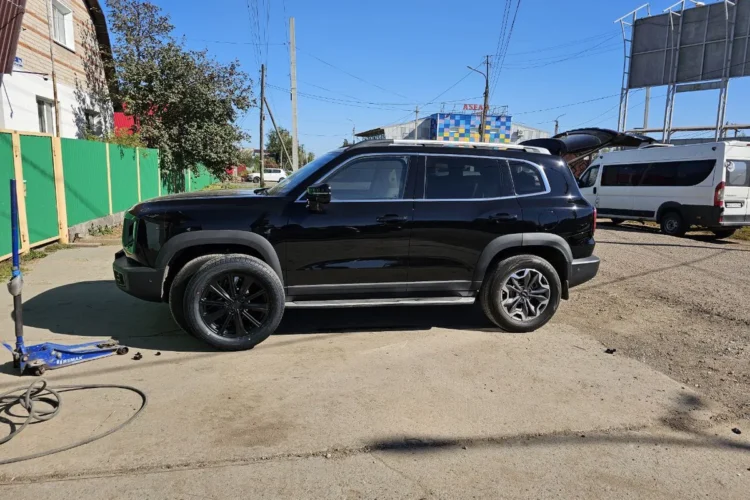

19 дюймов

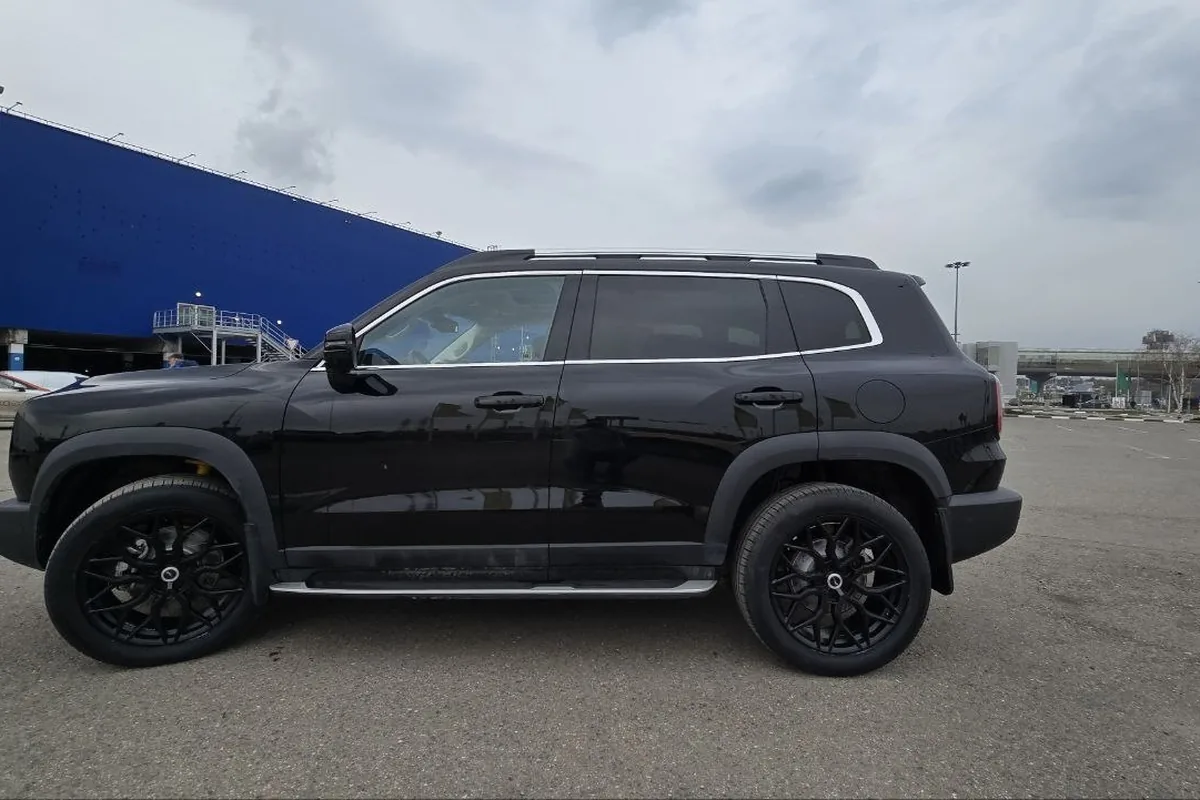

20 дюймов
22 дюйма
Коротко о главном
Пять чисел для подбора дисков на Haval Dargo: PCD 5×114,3, вылет ET40, ЦО 66,5 мм (в каталогах 66,6 — это то же самое), ширина 7J или 8J, болт M14×1,5 под сферу ключом 19 с моментом 145 ± 10 Н·м.
Главный расход при покупке неоригинала — не сам диск, а то, что к нему прилагается: болты под конус, если посадочное конусное, и центровочные кольца, если ЦО 67,1 или 73,1. Обе позиции стоят копейки и обе регулярно забываются.
Рабочий диапазон по практике клуба шире паспортного: диаметры от 18 до 22 дюймов, ободья от 7 до 9,5J, вылеты от 20 до 46. Единственное задевание, которое кто-то задокументировал, — обод 8″ с ET38 на полном вывороте. Диски с ET48 и выше отбраковывает уже подборщик магазина, а шестиболтовые диски от H9 не подойдут никогда.
