Камера заднего вида и парктроники Киа Сид: штатные, установка, проводка и неисправности
← Kia Ceed II рестайлинг (06.2015 — 11.2018)
Камера заднего вида на Сиде штатно стоит не во всех комплектациях, а парктроники и вовсе бывают трёх видов: заводские, дилерские и купленные отдельно. Разбираем, что ставили с завода на JD и CD, как добавить камеру на ED, JD и CD и почему штатная камера и датчики парковки чаще всего отказывают.
Камеру ставят к магнитоле с экраном или к зеркалу с монитором, а саму камеру прячут в плафон подсветки номера — так не нужно сверлить бампер или крышку багажника. Штатная камера JD чаще всего умирает от влаги внутри корпуса, а штатные парктроники — от одного неисправного датчика: если не работает один, замолкают все.
Что стоит с завода
| JD (2012–2018) | CD (2018+) | |
|---|---|---|
| Камера заднего вида | в старших комплектациях, вывод на магнитолу 4,3 дюйма или навигацию | на Comfort с монохромной магнитолой камеры нет; ставится к цветной магнитоле в родной разъём |

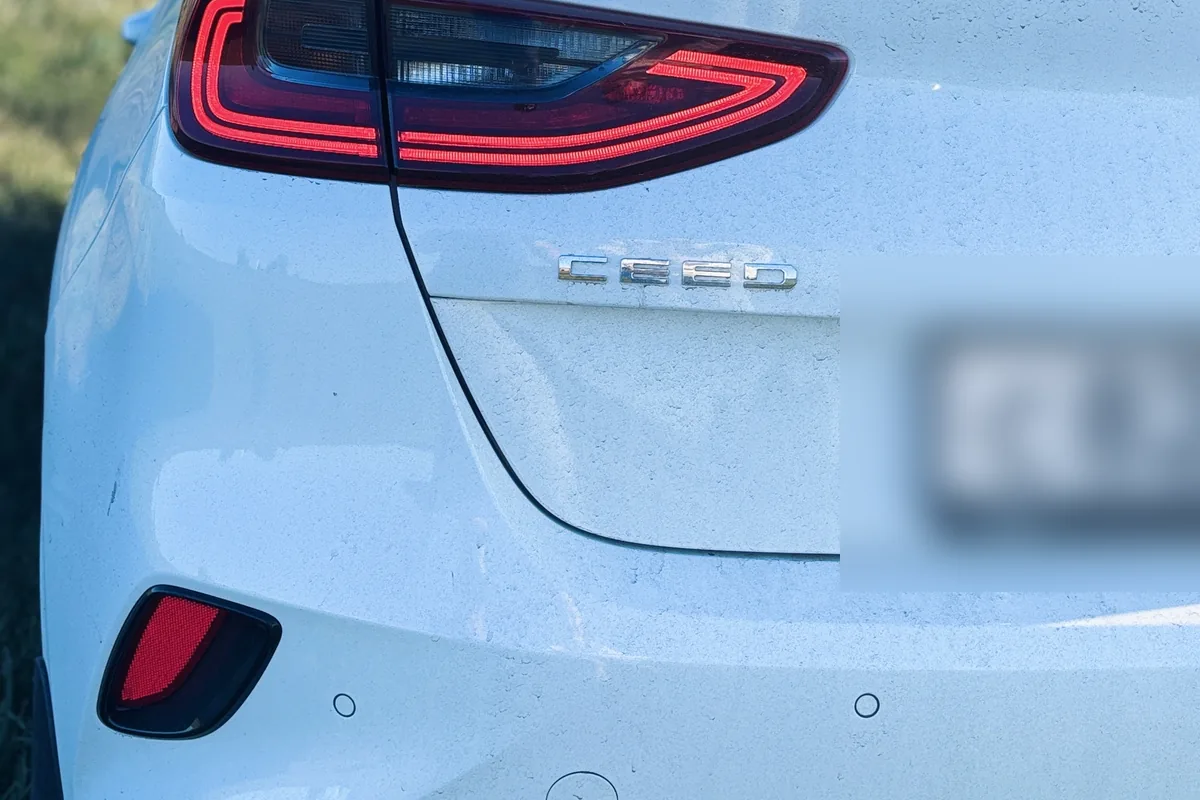

| Задние парктроники | зона около 120 см, работают на заднем ходу | зона около 125 см |
| Передние парктроники | 60 или 100 см в зависимости от системы, отключаются выше 40 км/ч | около 105 см |
| Автопарковка | в топовой комплектации | в топовой комплектации |
Цифры зон — по руководствам по эксплуатации JD и CD. Задние датчики на ходу быстрее 5 км/ч могут работать неправильно. Кнопка отключения парктроников на JD стоит у рычага коробки. Руководства по первому Сиду нет; на ED камеру и парктроники владельцы обычно ставили сами.
Куда ставить камеру на разных кузовах

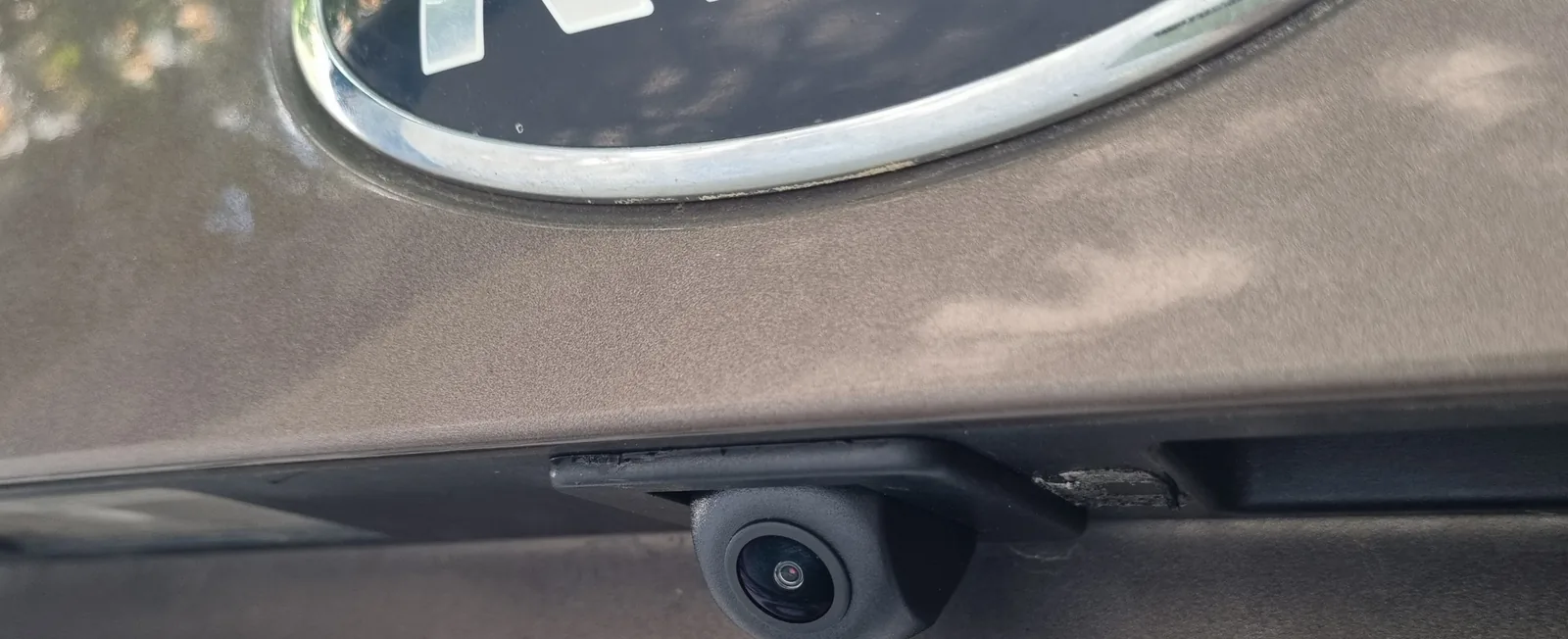

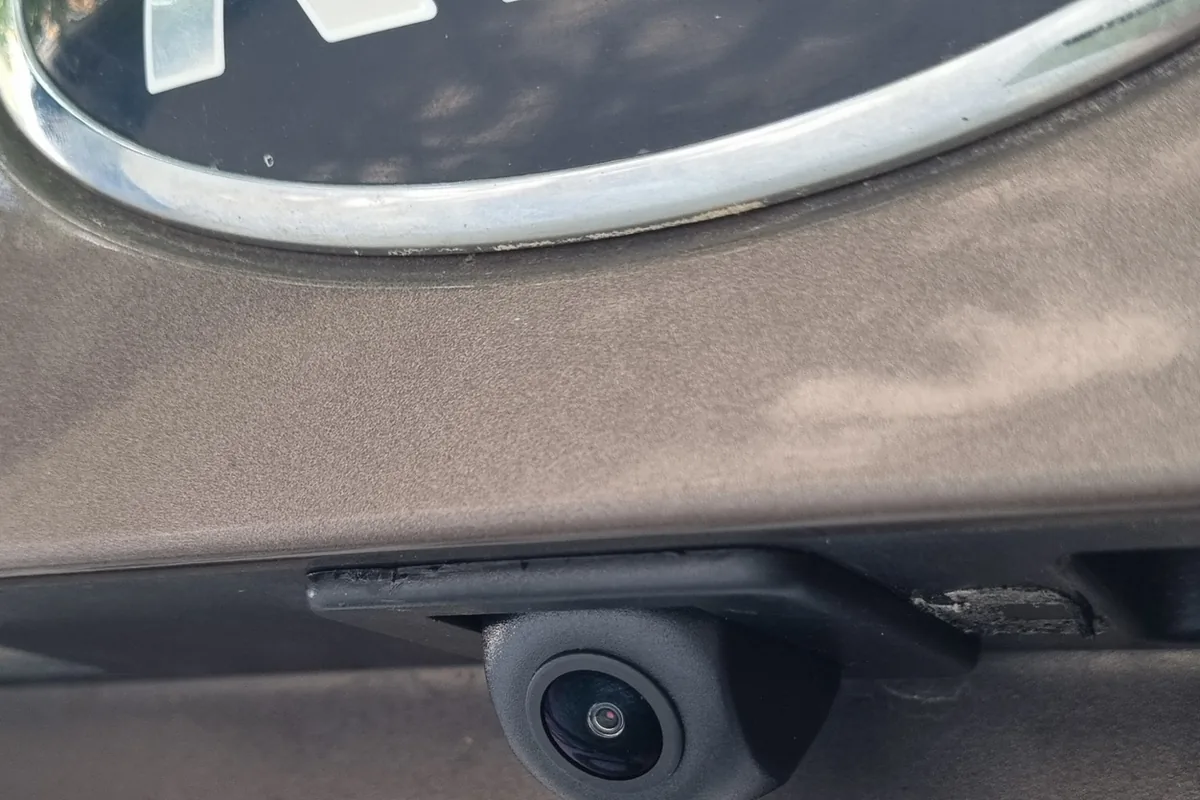

- JD хэтчбек — номер на бампере. Камеру ставят в плафон подсветки номера или фрезеруют отверстие в бампере между фонарями подсветки.
- JD и CD универсал — номер на двери багажника, камеру ставят вместо правого или левого плафона подсветки номера.
- ED — номер на пятой двери, а ручка открывания над ним. Камера в рамке номера закрывает ручку и плафоны, поэтому её тоже ставят в плафон.
Там бампер надо дырявить, а так в плафон вставил — и всё, можно бампер не снимать даже. А в идеале ставить такую камеру, которая на штатную похожа: там срез бампера видно.

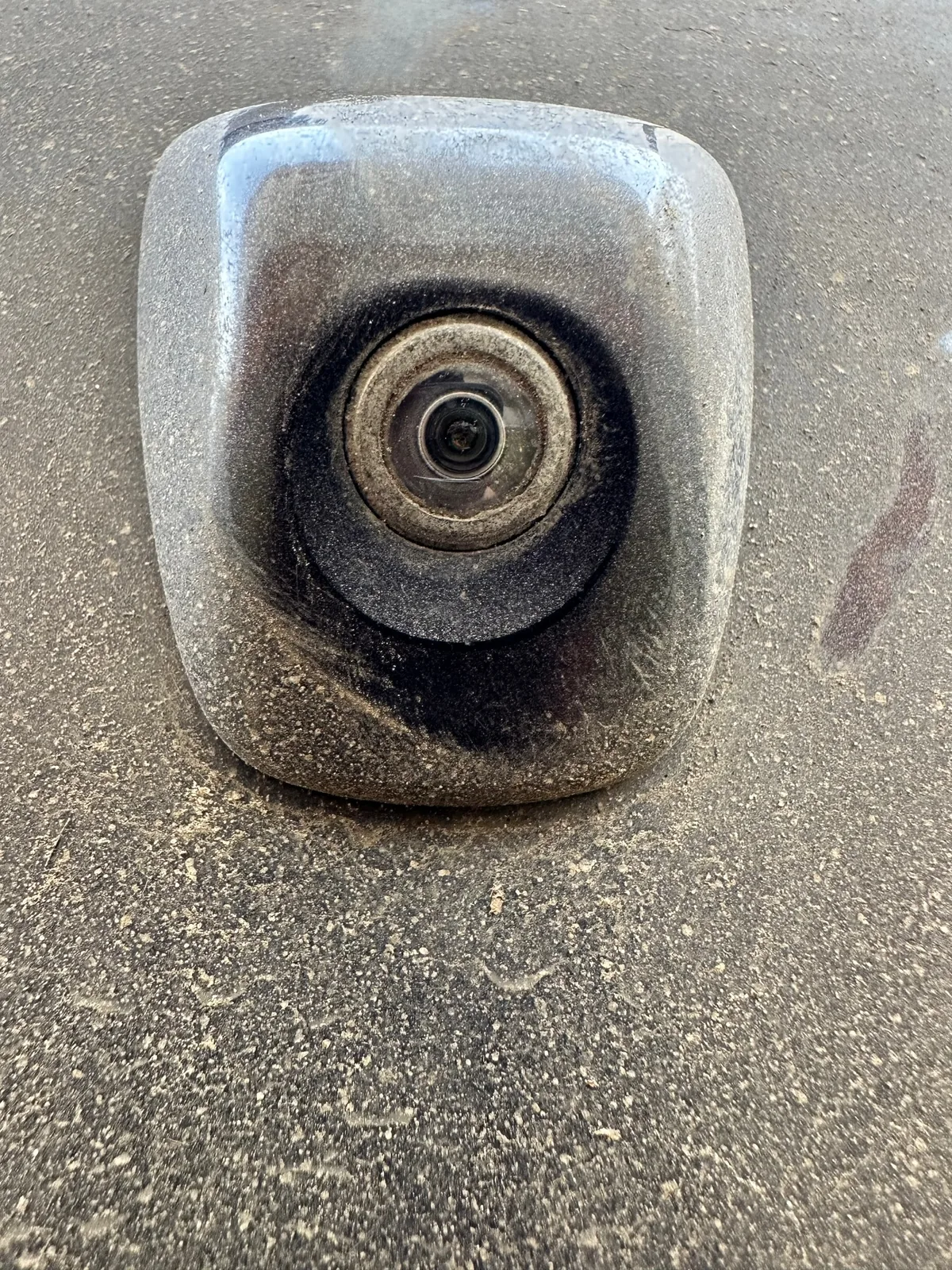

Питание камеры берут от фонаря заднего хода — тогда она включается вместе с задней передачей. Владельцы советуют сразу брать камеру с омывателем или не забывать её протирать: на хэтчбеке объектив пачкается так же быстро, как задний номер.
Экран: магнитола или зеркало с монитором
Если магнитола без экрана, камеру выводят на салонное зеркало с монитором. Заводского зеркала с монитором для JD в России не было — его ставили только на европейские машины, и стоит оно дорого.
Зеркала с монитором ставились на JD, но только на европейцев, поэтому артикул есть на это зеркало, и стоит оно космос.
Остальные ставят зеркала с Алиэкспресса — накладкой на родное зеркало или целиком вместо него. В 2015 году такое зеркало стоило около 2500 рублей, камера — 1500–3000. Главный минус, который называют владельцы: зеркало трясётся и дребезжит на неровностях. Магнитола с экраном удобнее, но если ставите Android-магнитолу и хотите оставить штатную камеру JD, нужна понижайка: камера питается от 6 вольт, а магнитолы выдают 12 — подробнее в статье о магнитоле JD. На CD камеру подключают в родной разъём цветной магнитолы; в её сервисном меню можно включить камеру по кнопке — см. статью о мультимедиа CD.

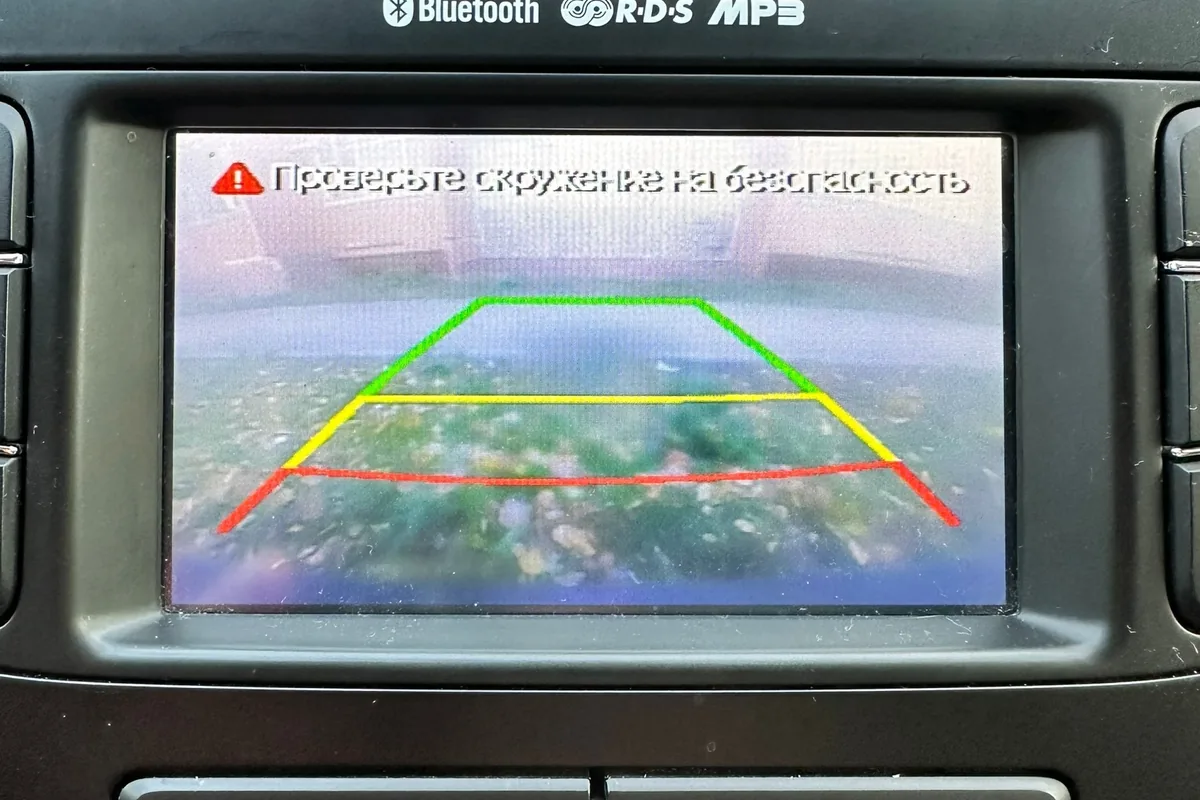

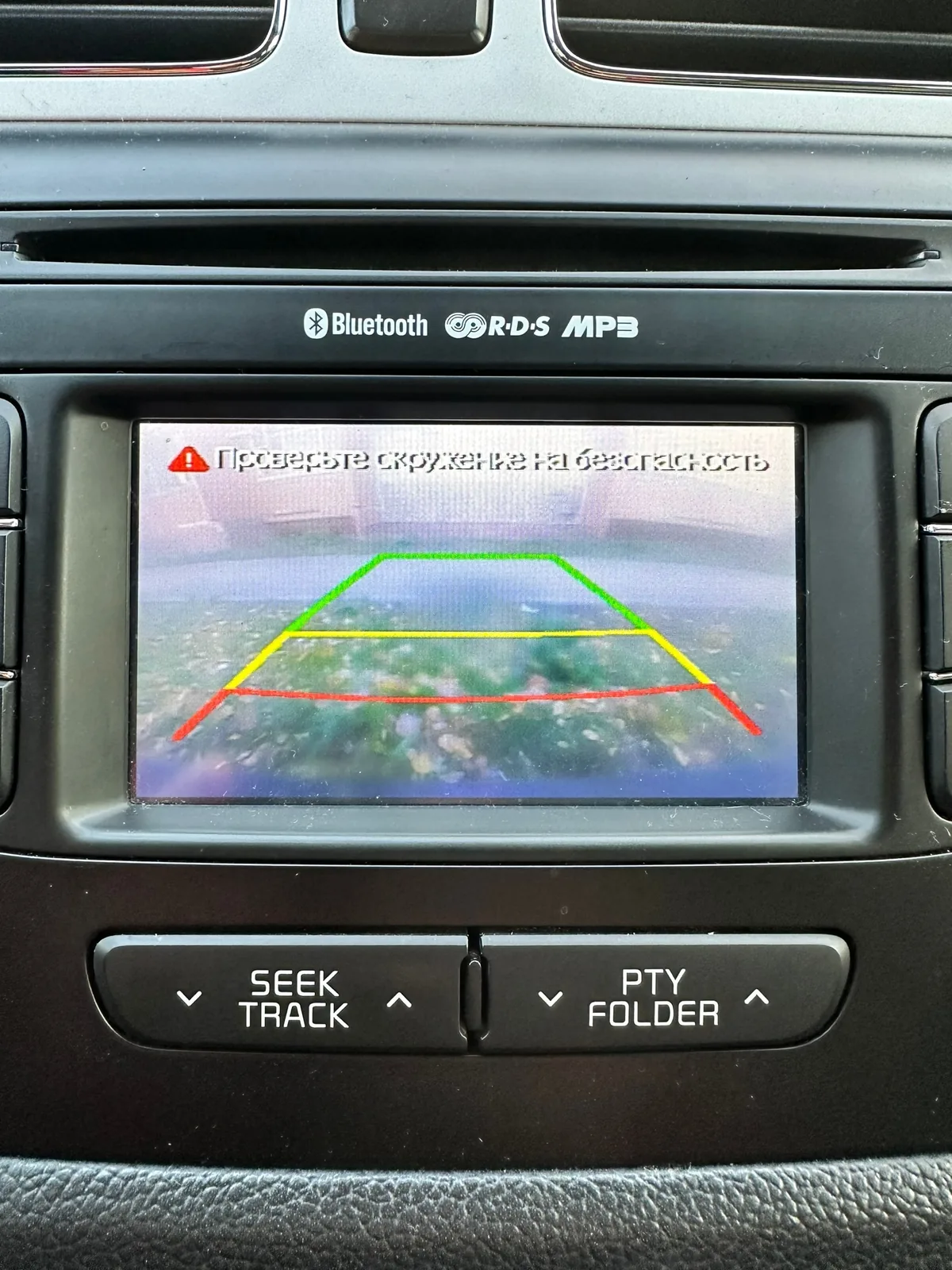

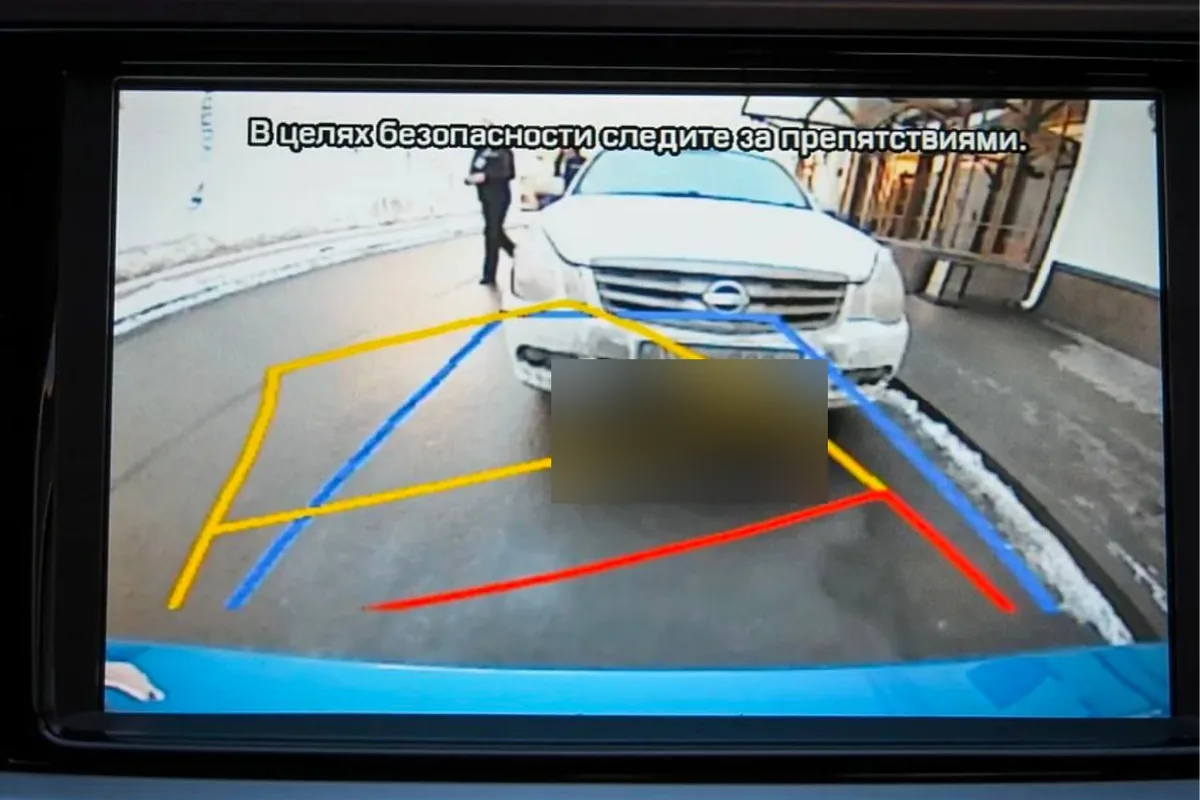

Разметка на экране
Линии разметки рисует либо камера, либо магнитола. У штатных камер JD есть версии с разметкой и без — номер разный, поэтому при замене смотрят, какая стояла. На Android-магнитолах разметку включают и отключают в настройках. Динамических линий, которые поворачиваются вместе с рулём, у неоригинальных камер владельцы не встречали: линии статичны.
Не работает штатная камера

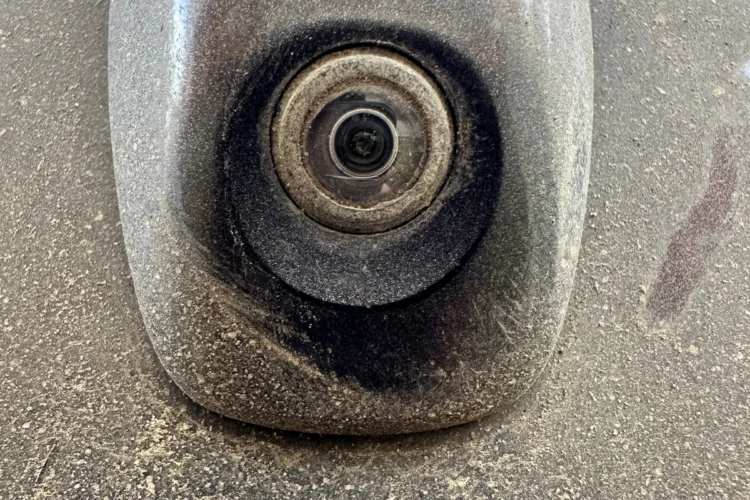

Главная причина — влага и окисление внутри корпуса камеры. Её называют «рядовой проблемой» для универсала JD, у которого номер стоит 95760-A2120. Признаки: синий экран или «нет сигнала», мутная или пропадающая картинка.
У меня внутри корпуса камеры всё сгнило и рассыпалась сама плата, а провод целый.
- Проверить разъём у камеры и провод в гофре крышки багажника — окисление и перелом бывают и там.
- Если плата только окислилась, её чистят и собирают камеру обратно, промазав швы герметиком, — у одного владельца после этого всё заработало.
- Если плата сгнила — замена. Оригинал дорогой; владельцы универсалов ставят неоригинальную камеру под тот же номер в штатное место.
- После установки Android-магнитолы камера пропала — проверить понижайку на 6 вольт: без неё камера может сгореть.
Ставил в прошлом году, до сих пор работает. Ставится в штатные места без переделки: вытащил старую, вставил новую. По ощущениям, чуть больше «рыбьего глаза», чем в оригинале. Синяя черта даёт расстояние в 40 см от препятствия.

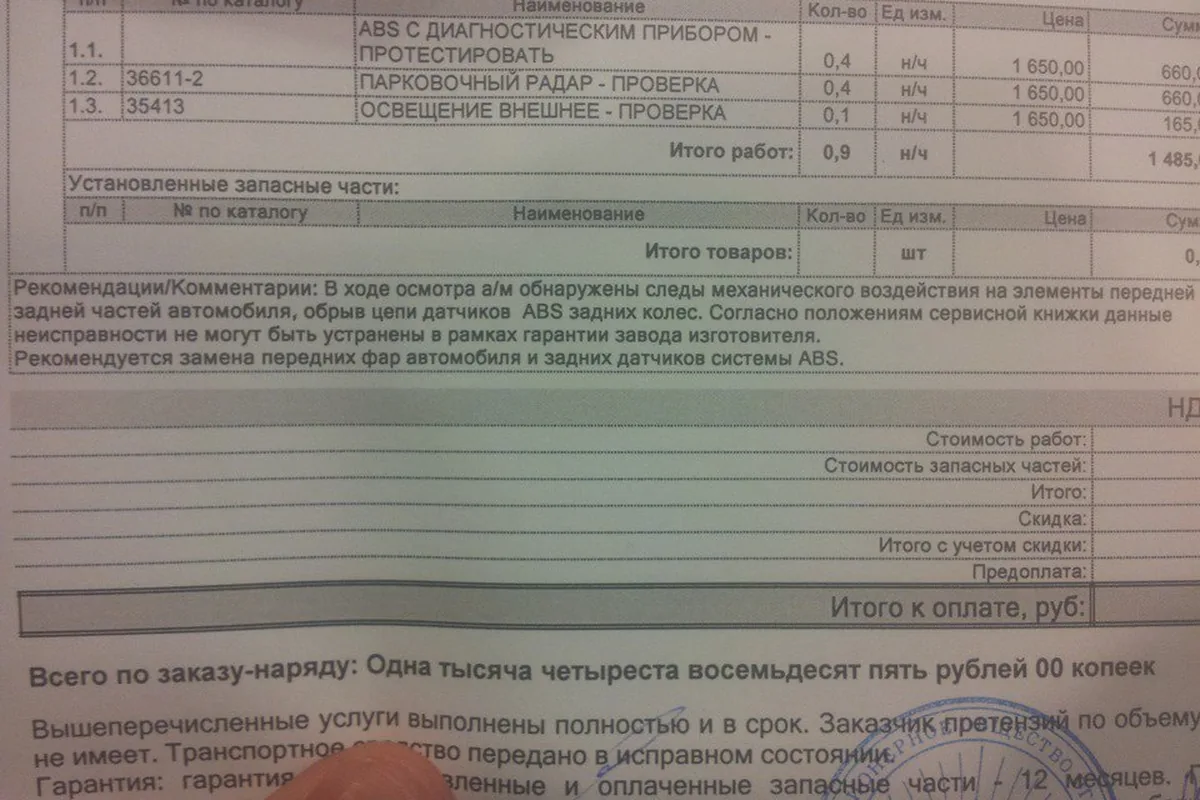

Парктроники: если не работает один датчик, молчат все
На JD штатная система устроена так, что при отказе одного датчика на приборке горит «гирлянда» или система вообще не реагирует. Найти виновника можно самому: включить зажигание и заднюю передачу без пуска двигателя и пальцем проверить каждый датчик — рабочий слегка вибрирует и щёлкает.
Один если не работает — все перестают работать. Только замена! Сам год так ездил, потом нашёл три неисправных датчика, заказал, заменил — и всё заработало.

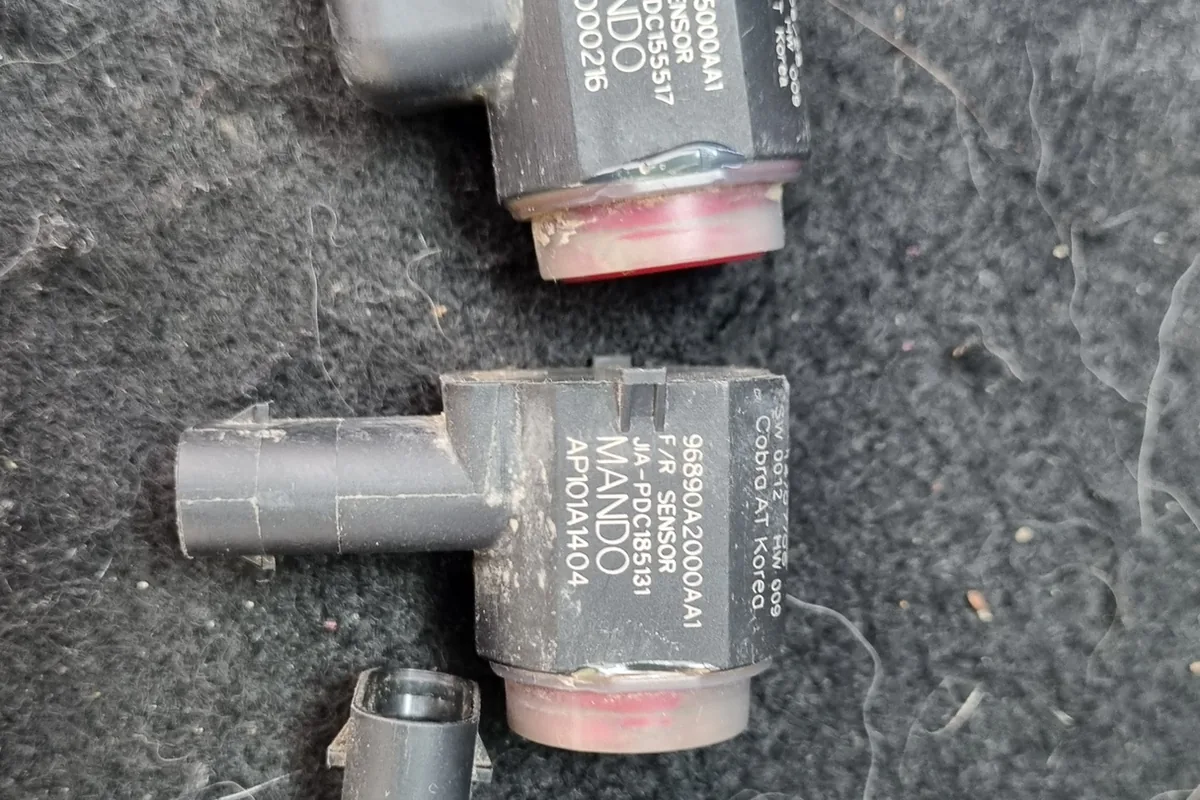

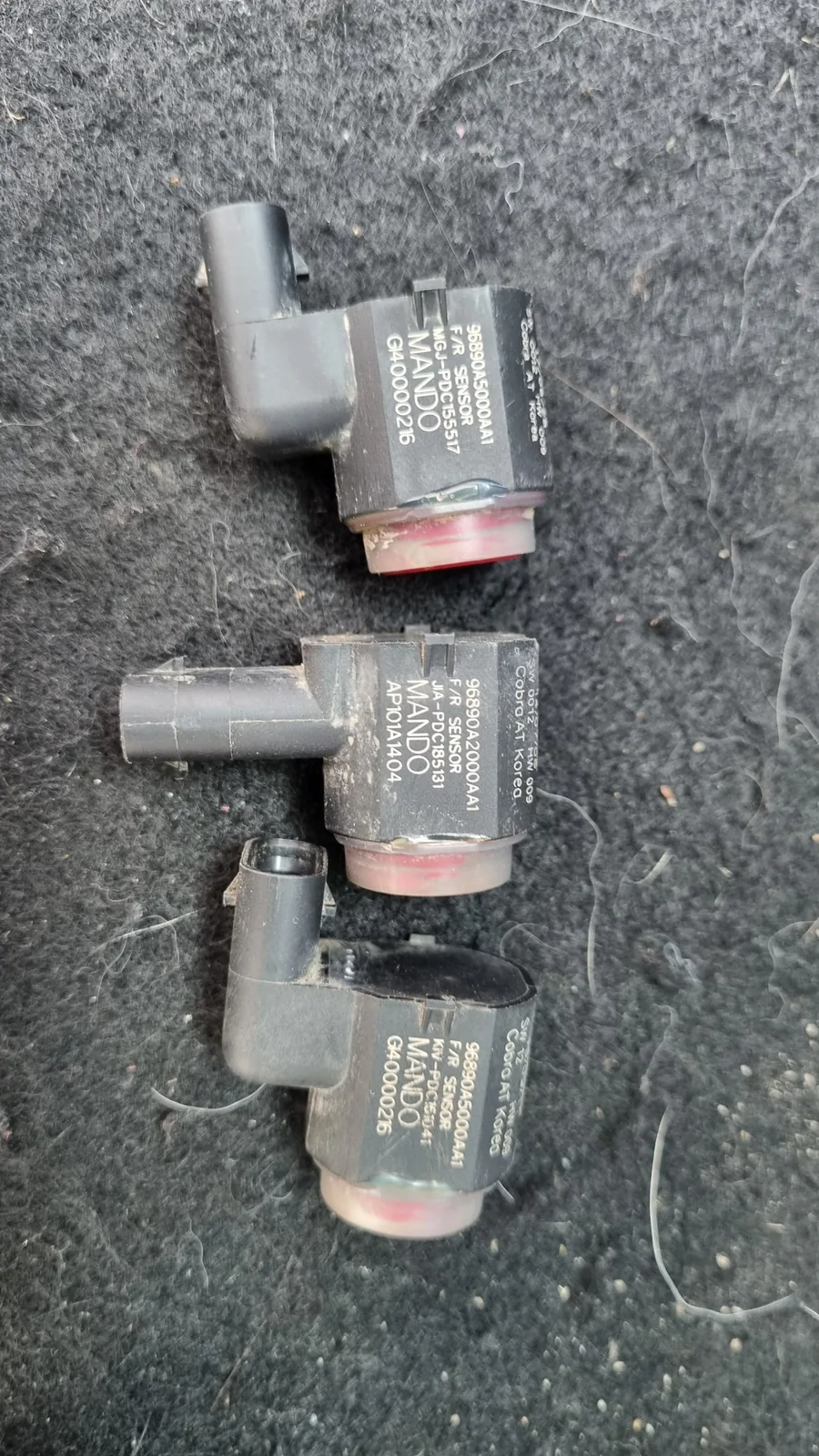

Почему умирают: передние — от камней, задние — от коррозии внутри и сгнившей проводки. Если с датчика облезла краска и под ней видна коррозия, ему недолго осталось. Зимой датчики врут из-за снега и льда: иногда достаточно счистить снег с бампера. Задний датчик JD — 95720-A2600; по наблюдению одного из владельцев, с завода окрашены в цвет кузова только датчики серебристых машин. Неоригинальные датчики машина принимает не всегда: машина владельца JD с автопарковкой приняла только оригинальные датчики, причём от Sportage, а крайние датчики автопарковки отличаются от остальных по номеру и принципу работы.
| Деталь | Номер оригинала | К чему относится |
|---|---|---|
| Камера заднего вида, универсал | 95760-A2120 | JD SW |
| Датчик парковки задний | 95720-A2600 | JD; перед заказом сверять по VIN |
Камеру на Сиде я всегда ставлю в плафон подсветки номера: крышку багажника и бампер не трогаю, провод завожу через штатную гофру. Плюс беру от фонаря заднего хода. Перед установкой проверяю, сколько вольт ждёт камера: штатная JD — 6, большинство китайских — 12. С парктрониками начинаю не с диагностики, а с пальца на каждом датчике при включённой задней: так неисправный находится за минуту.

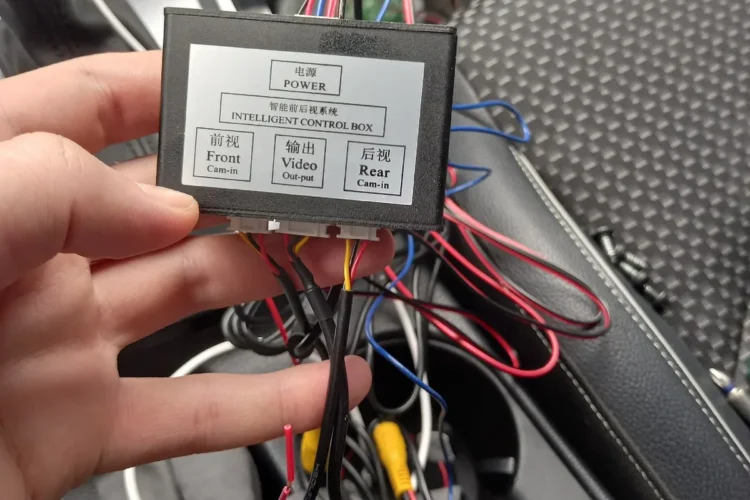

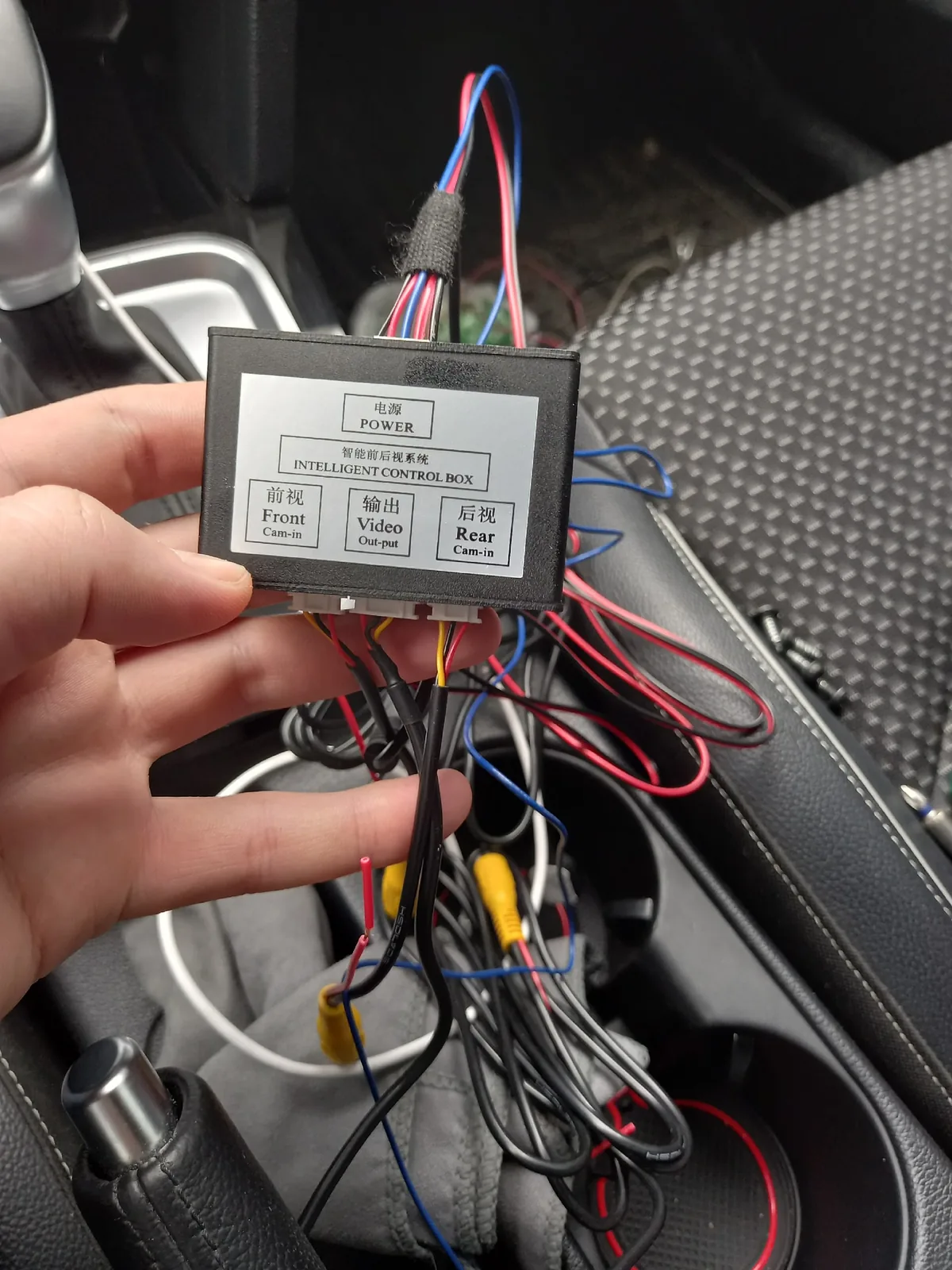

Камера и парктроник: что бывает
Что ставить, если нет ни камеры, ни датчиков
- Магнитола с экраном есть — камера в плафон подсветки номера, подключение к входу камеры (для штатной JD — через понижайку).
- Экрана нет, магнитолу менять не хочется — зеркало с монитором и камера; питание зеркала от плафона освещения салона.
- Нужны только звуковые подсказки — дополнительные парктроники в бампер; у части владельцев камера и парктроник запитаны от одной лампы заднего хода.
Если камеру ставите вместе с новой магнитолой, сначала выберите магнитолу: на ED, JD и CD свои разъёмы и тонкости. Про комплектации — на странице Kia Ceed II рестайлинг.
