Магнитола Киа Сид 2 (JD): штатные версии, замена на Android, рамка, камера и распиновка
← Kia Ceed II рестайлинг (06.2015 — 11.2018)
На второй Сид ставили четыре разные штатные магнитолы, и от того, какая стоит в машине, зависит всё остальное: подойдёт ли головное устройство от другой комплектации, как подключить штатную камеру и что делать с Android-магнитолой. Разбираем Kia Ceed JD 2012–2018 годов.

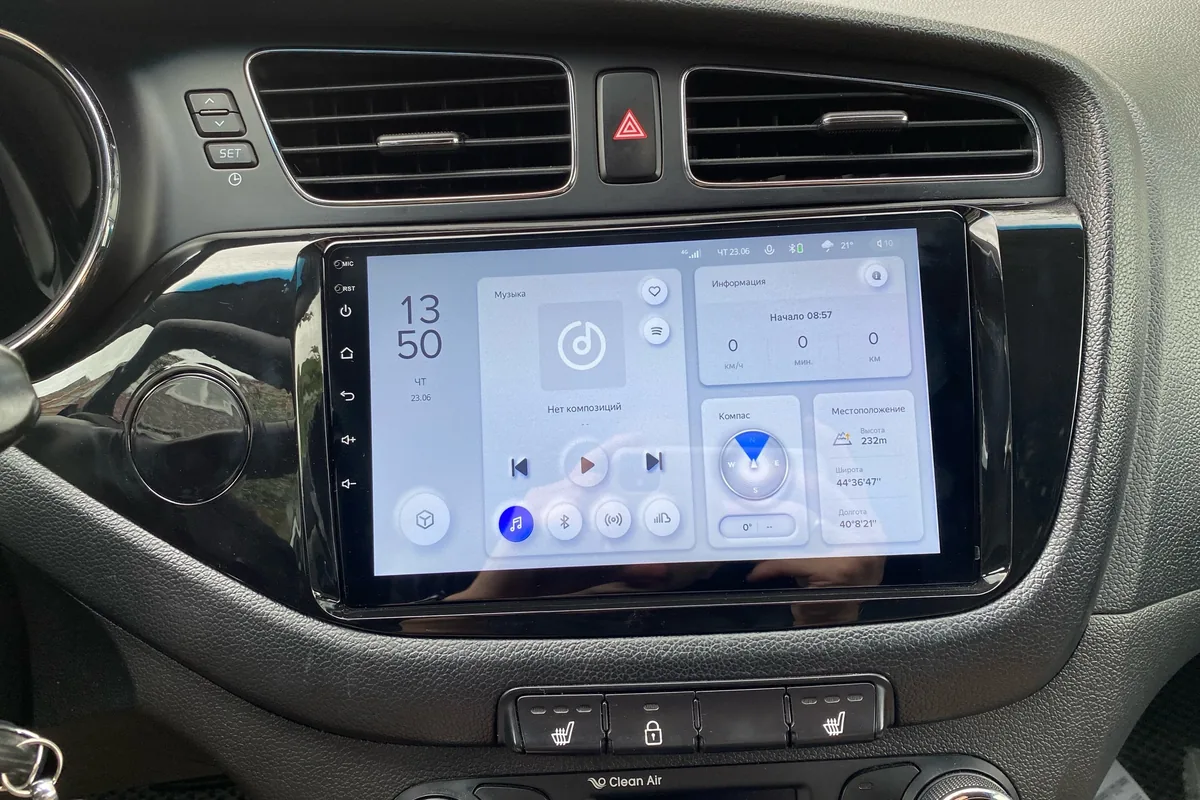

Самая частая замена сегодня — Android-магнитола под JD, например Teyes CC3, с рамкой и жгутом в комплекте. На большинстве комплектаций она встаёт «пин в пин». Исключения два: машины с заводской навигацией (максималка), где нужен отдельный переходник или перепиновка, и штатная камера заднего вида, которой нужно 6 вольт вместо 12.

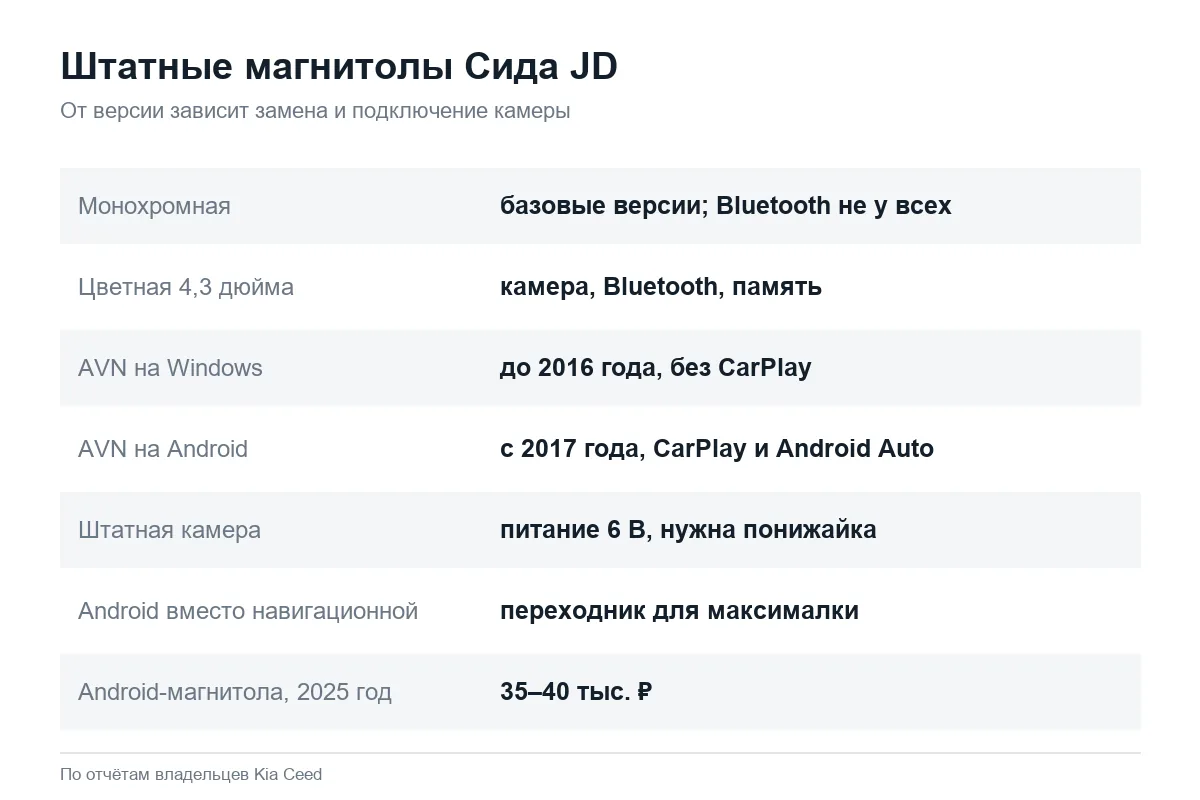

Какие штатные магнитолы стояли на JD
Владельцы делят их так: монохромная, затем цветная 4,3 дюйма, затем мультимедиа с навигацией (AVN), а после рестайлинга — AVN с CarPlay, сначала на Windows, потом на Android.
| Магнитола | Где стояла | Что важно знать |
|---|---|---|
| Монохромная, красная подсветка | базовые комплектации (Classic, Comfort) | радио, CD, USB, AUX; Bluetooth — только у версий с кнопкой Phone |

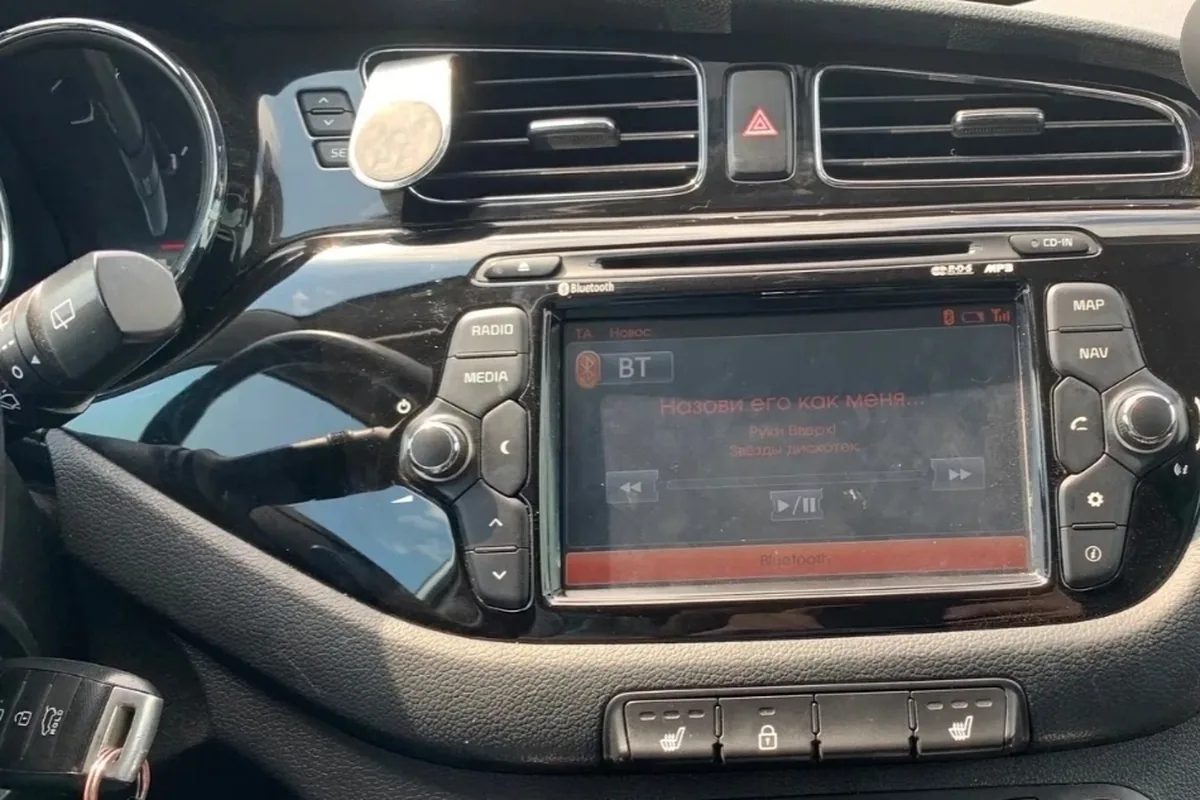

| Цветная сенсорная 4,3 дюйма | Prestige и некоторые Luxe | вход штатной камеры, Bluetooth, встроенная память; номер 96180-A2000; FLAC не читает |
| AVN с навигацией, на Windows | Premium, дорестайлинг и 2016 год | CarPlay нет и прошивкой не появится |
| AVN на Android с CarPlay и Android Auto | топовые комплектации с 2017 года | CarPlay и Android Auto по проводу |
Проводка у JD своя для каждой комплектации. На Comfort в магнитолу входят два разъёма, на старших — три; провода под камеру на простых версиях заранее не проложены. Поэтому «просто переставить» цветную магнитолу на машину с монохромной получается не всегда: одни владельцы ставили 4,3 от Comfort на JD 2012 года и сразу подключали камеру, другие перепиновывали разъёмы.
Можно ли поставить магнитолу от другой комплектации
Можно, но лёгкость зависит от пары «откуда — куда»:
- 4,3 вместо монохромной — у обеих одна схема, обычно встаёт без переделок; для камеры придётся тянуть провод, если его не было.
- Навигация от максималки на Comfort или Luxe — распиновка другая, разъёмы перепиновывают, и нужна антенна GPS.
- Дорестайлинговая магнитола в рестайлинговую машину или наоборот — возможны проблемы с микрофоном: на дорестайлинге микрофон пассивный, на рестайлинге — нет.
- Машина с ЭРА-ГЛОНАСС — у владельца, поставившего 4,3 без поддержки ГЛОНАСС, перестал работать микрофон громкой связи; советуют брать магнитолу от машины с таким же оснащением.
Не заработает, перепиновывать разъёмы придётся, распиновка другая. Плюс GPS-антенну придётся купить.
Android-магнитола вместо штатной: что учесть

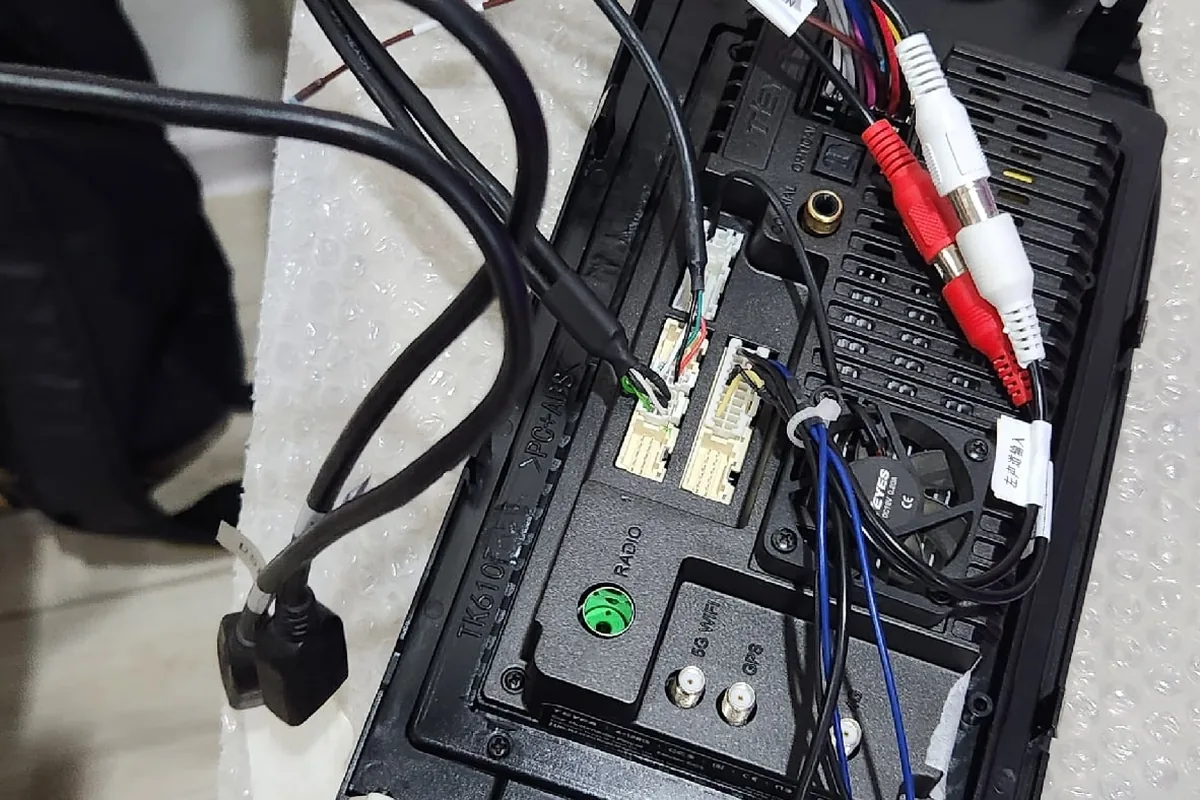

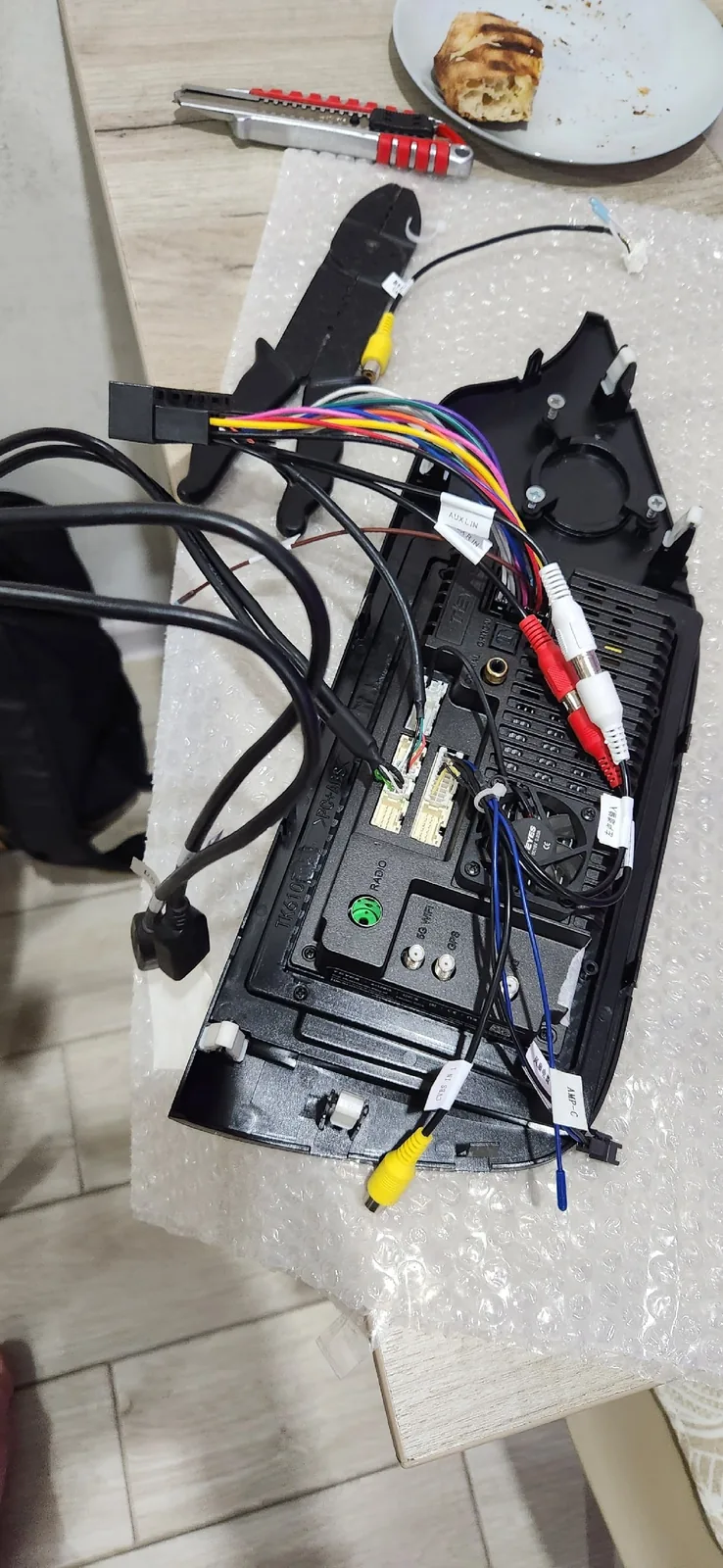

Магнитолы под JD продаются с рамкой и жгутом под штатные разъёмы. Рамку иногда приходится слегка подогнать по месту. Главная развилка — комплектация.
- Без заводской навигации — жгут из комплекта подходит «пин в пин».
- С заводской навигацией — распиновка штатного разъёма другая. Без перепиновки динамики играют не по своим местам, а у одного владельца разъём выбивал предохранитель магнитолы в блоке салона. Teyes в 2023 году уже клали в коробку два переходника.
Мне в 23 году Teyes CC3 2K пришла сразу с двумя переходниками: для всех комплектаций и для максимальной.
Кнопки руля на Android-магнитоле обучают в настройках. Штатный микрофон подключить можно, но на дорестайлинге и рестайлинге по-разному; многие оставляют выносной микрофон из комплекта и выводят его на стойку. По цене: Teyes CC3 2K в 2025 году владельцы называли за 35–40 тысяч рублей.
Штатная камера с новой магнитолой: понижайка на 6 В
Штатная камера JD питается от 6 вольт, а Android-магнитолы выдают на камеру 12. Если включить напрямую, камера не заработает, а может и сгореть. Нужен переходник-понижайка — он продаётся готовым.
На переходнике 4 провода: 12 В, BACK, GND и видео. При подключении 12 В и BACK надо срастить и подключить к проводу BACK из магнитолы. Видео соответственно к видео. GND — обычный минус, можно вообще не подключать, я просто изолировал.
Картинка штатной камеры на большом экране Android-магнитолы многим кажется слабой: часть владельцев позже меняли её на камеру AHD от той же фирмы. Подробнее о камерах, разметке и парктрониках — в статье о камере заднего вида Сида.
CarPlay на штатной магнитоле JD
CarPlay и Android Auto есть только у AVN на Android, которую ставили на рестайлинг с 2017 года. Мультимедиа с навигацией 2016 года работает на Windows, и прошить её на Android нельзя.
Никак, у нас магнитола идёт на Windows, с 2017 года уже можно.
Поставить Android-AVN с CarPlay от рестайлинга на дорестайлинг владельцы пробовали; надёжнее брать её вместе с проводкой и проверять разъёмы. iPhone к монохромной и 4,3-дюймовой магнитоле по USB как плеер работает только через оригинальный провод iPod и переходник на Lightning; через Bluetooth проще.
Обновление навигации и прошивки
Штатную навигацию обновляют с официального сайта Kia: сначала регистрируют машину по VIN, затем скачивают пакет под свою версию головного устройства и пишут его на заранее отформатированную карту памяти. Владелец JD 2018 года в декабре 2022 года нашёл там обновление от ноября 2022-го. Версию (Gen 2, Gen 5 и другие) определяют по картинкам меню на сайте. В 2017 году для AVN Red Line выходило обновление, после которого, по словам владельцев, звук на большой громкости перестал хрипеть.
Типичные неполадки штатной магнитолы
- Зависла, экран не отвечает — принудительная перезагрузка: рядом с отверстием микрофона на магнитоле есть ещё одна дырочка, её нажимают скрепкой.
- Микрофон не работает после замены магнитолы — разная схема у машин с ГЛОНАСС и без.
- Тихо и глухо играет монохромная — владельцы перепаивали микросхему усилителя Toshiba TB2926 на TDA7850 и ставили конденсатор побольше: в 2019 году это обошлось в 500 рублей, «вау-эффекта нет, но стало приятно». О замене динамиков — в статье о звуке на Сиде.
- Радио само уходит на другую станцию, на экране TP Search — так работает автопоиск дорожной информации при слабом сигнале; его отключают кнопкой TA.
Прежде чем заказывать Android-магнитолу на JD, я снимаю штатную и смотрю, сколько разъёмов в неё входит и есть ли провод камеры. С навигационной версией сразу беру переходник для максималки или прозваниваю динамики перед сборкой. Штатную камеру подключаю только через понижайку на 6 вольт, а питание магнитолы проверяю на постоянный плюс и зажигание — иначе она будет перезагружаться при пуске двигателя.
Что выбрать: штатная от старшей комплектации или Android
Если хочется заводского вида и всё работающее штатно — микрофон, кнопки, камера, — берут магнитолу от старшей комплектации того же года и с той же проводкой (дорестайлинг к дорестайлингу, ГЛОНАСС к ГЛОНАСС). Если нужны большой экран, навигатор и видео — Android под JD с переходником под свою комплектацию и понижайкой для камеры. Круиз и кнопки на руле, которые часто меняют заодно, разобраны в статье о круиз-контроле. Про версии машины — на страницах Kia Ceed II и Kia Ceed II рестайлинг.
