Дворники на Kia Rio 3 и 4: размеры щёток, трапеция, задний дворник и омыватель
← Kia Rio III (08.2011 — 03.2015)
Короткий ответ. На Kia Rio 3 (2011–2017) стоят щётки 650 мм со стороны водителя и 400 мм со стороны пассажира. На Kia Rio 4 и Rio X-Line — 600 мм и 400 мм, оригинальные артикулы, которые называют владельцы: 98350-H5000 и 98360-H5000. Пассажирскую щётку на Рио 4 ставят и 430 мм, а 450 мм уже может задевать водительскую. Если дворники хрустят, заедают или подпрыгивают в нижней точке, виновата трапеция или флажок на валу моторчика, а не щётки.

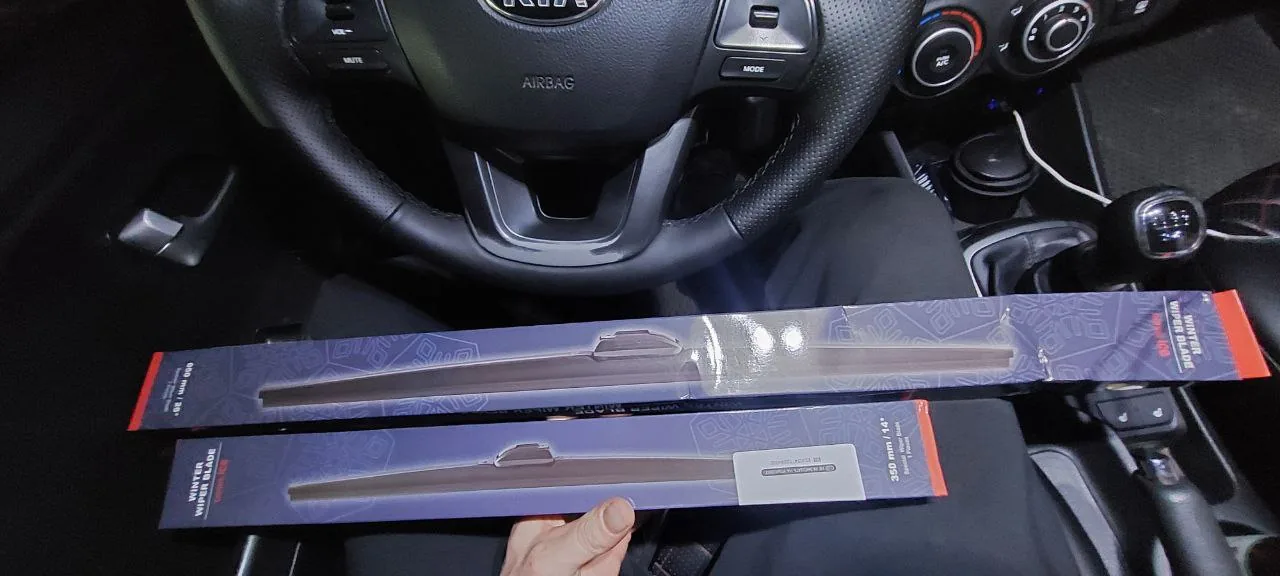

Размеры щёток по поколениям
| Машина | Водительская | Пассажирская | Откуда |
|---|---|---|---|
| Kia Rio 3 (QB), седан и хэтчбек | 650 мм | 400 мм | заводские размеры по отчётам владельцев дорестайлинга и рестайлинга |
| Kia Rio 4 (FB), Rio X-Line | 600 мм | 400 мм, ставят и 430 мм | отчёты владельцев; 450 мм может упираться в водительскую щётку |

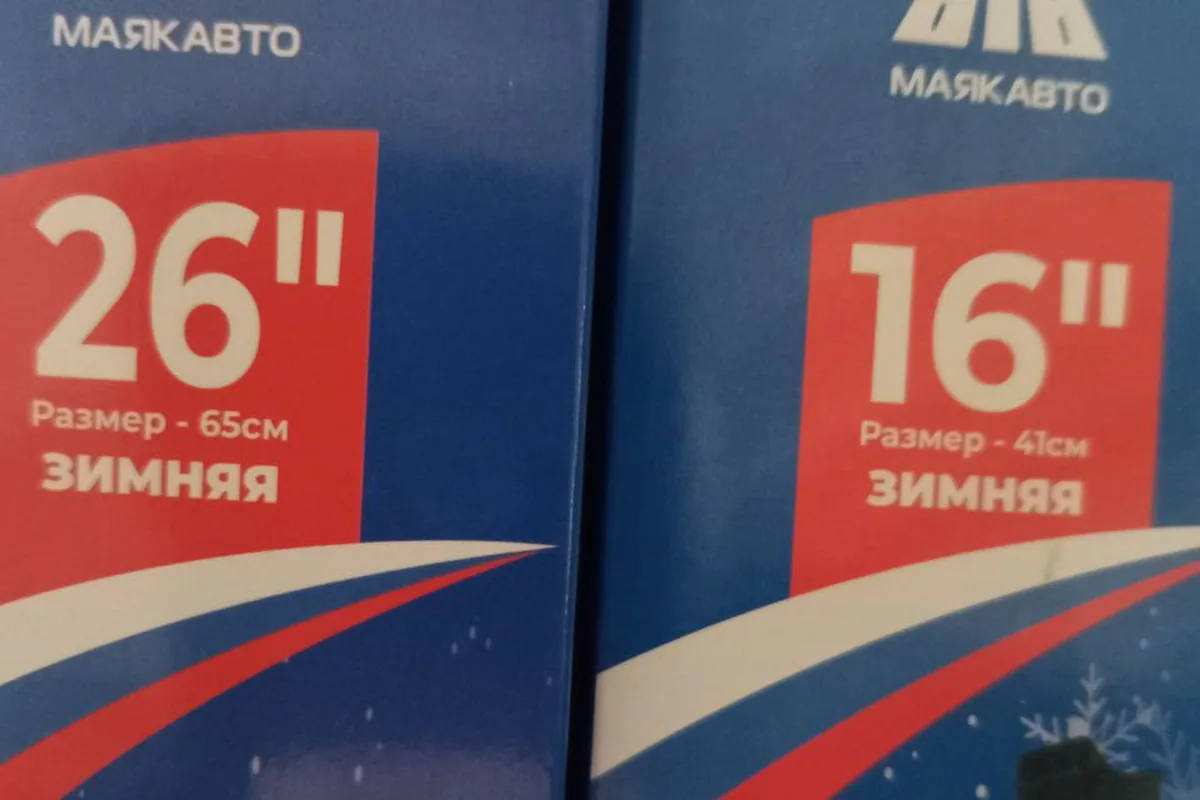

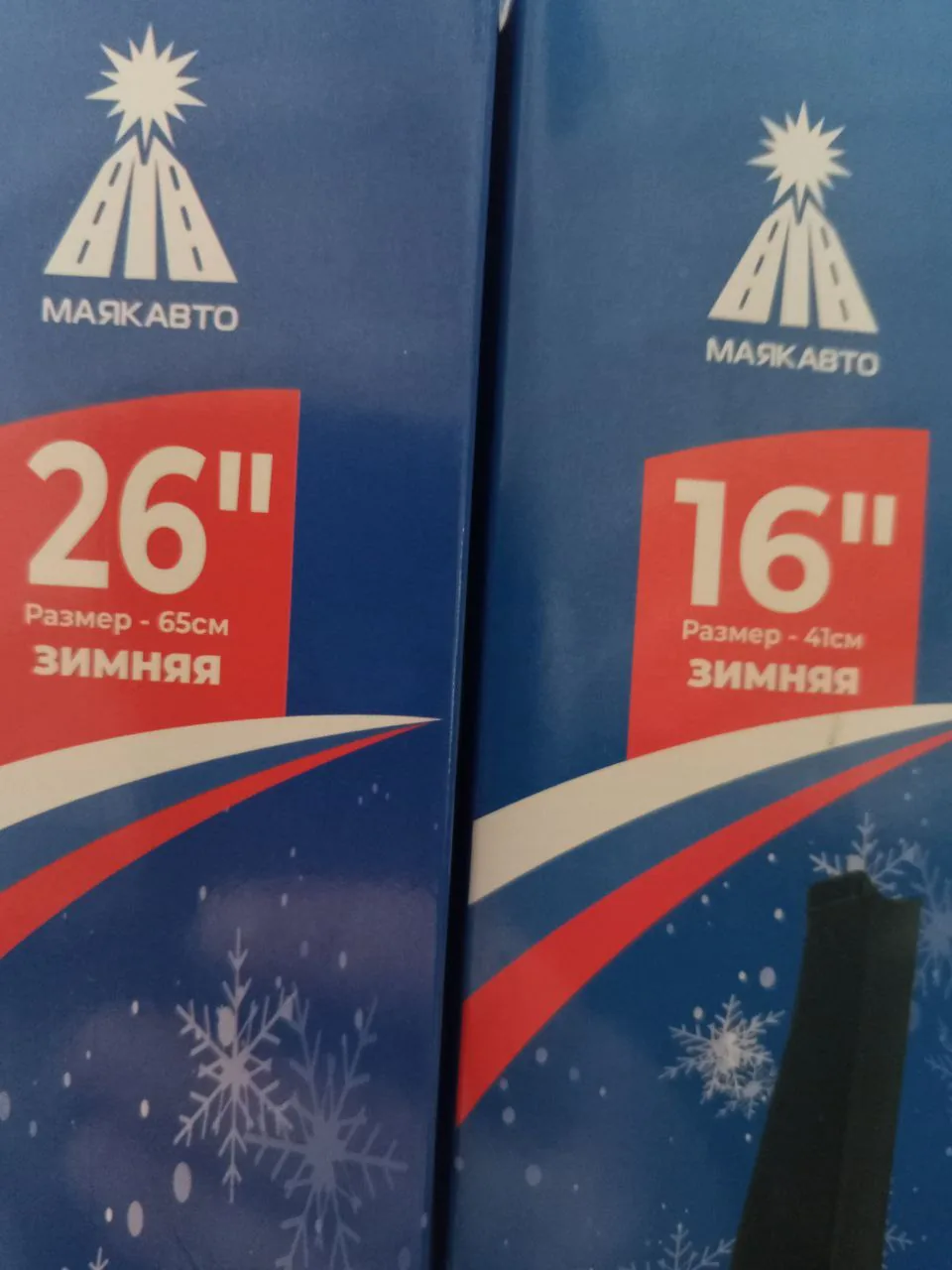

Чаще всего путаются как раз в этом: комплект 600/400 для Рио 4 покупают на Рио 3, а 650/400 — на Рио 4. На Рио 3 водительская щётка на 5 см длиннее. Владелец рестайлингового Рио 3 2016 года в итоге взял 650/400, причём водительскую щётку нашёл даже на 660 мм за 400 ₽ (2026).
С завода шло 650/400. Постоянно ставлю после оригинала Denso. Рио 3 дорест.
На Рио 4 владельцы экспериментируют с пассажирской щёткой. Один проверил 430 мм: встала нормально. На 450 мм ему советовали не рассчитывать: длинная пассажирская щётка может упереться в водительскую.
Всем привет, можно ли ставить щётки 45 и 60? 43 точно нормально встают.
Какие щётки ставят

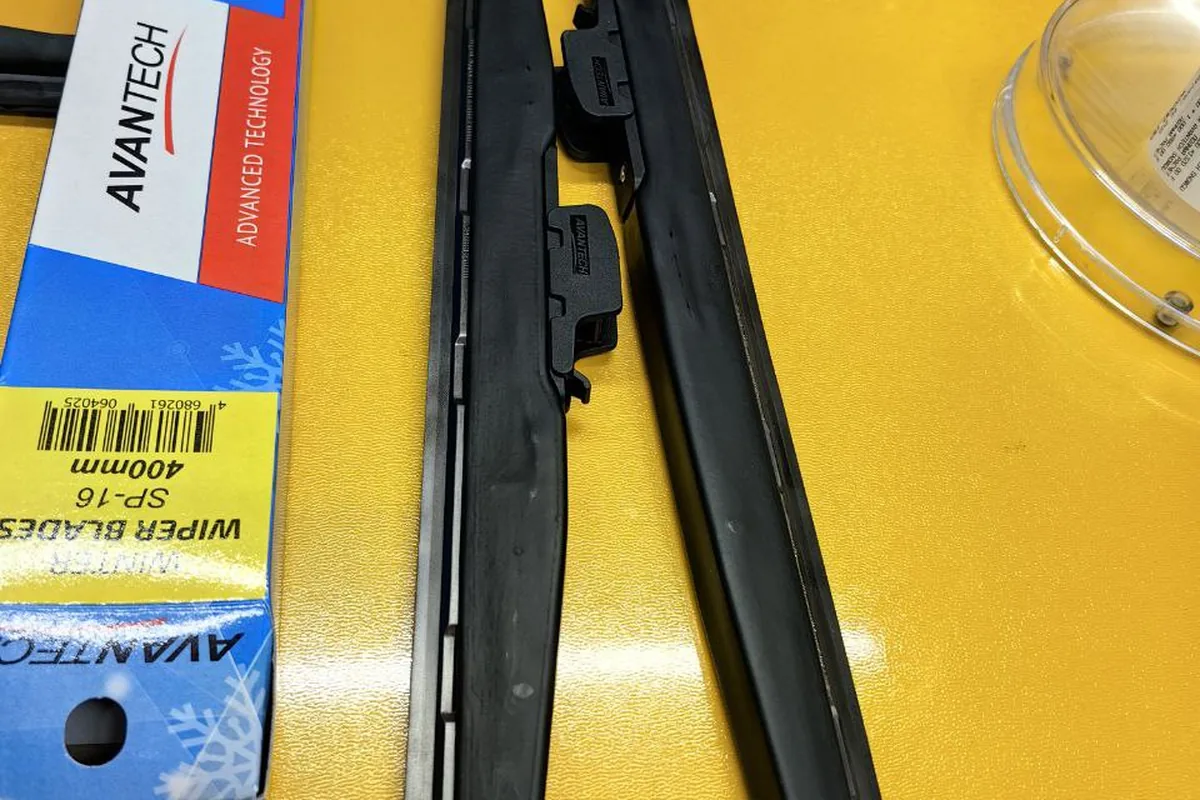

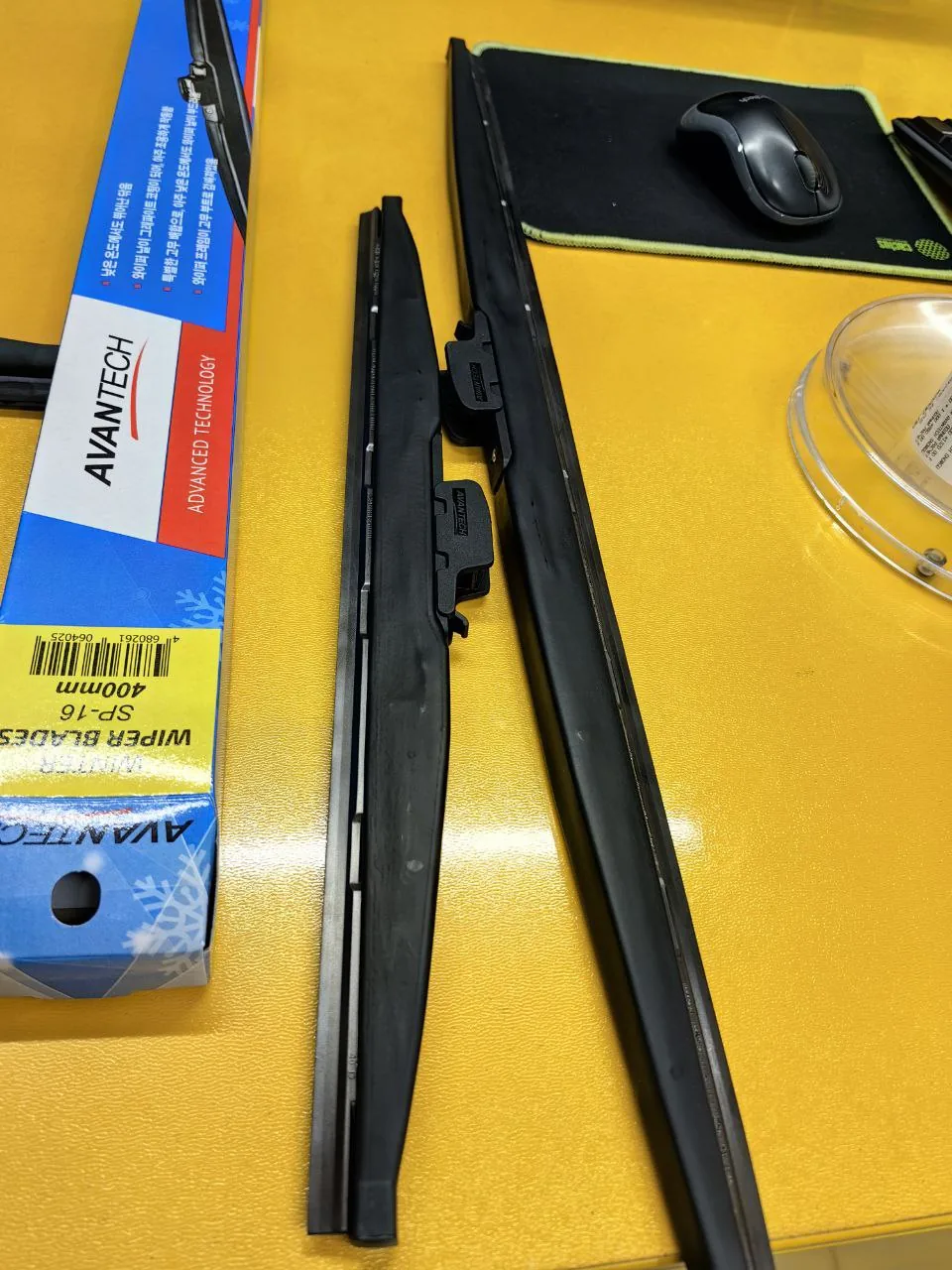

Спора «каркасные или бескаркасные» у владельцев Рио нет, есть опыт с конкретными марками:
- Denso — владелец дорестайлингового Рио 3 ставит их после оригинала постоянно, недотёра нет.
- Bosch Aerotwin AR601S (600/400) — брали на машины с размером Рио 4; другой владелец годами ездил на Aerotwin и искал что-то дешевле.
- Heyner Hybrid — оставляют тонкую полоску, которую владелец счёл нормой: пропусков по площади нет.
- Самые дешёвые щётки плюс обезжиренное стекло — владелец, у которого бескаркасные Denso мазали, после этого получил результат лучше.
Если щётка мажет сразу после установки, сначала обезжирьте стекло. Какое стекло ставят при замене — в статье лобовое стекло Kia Rio.

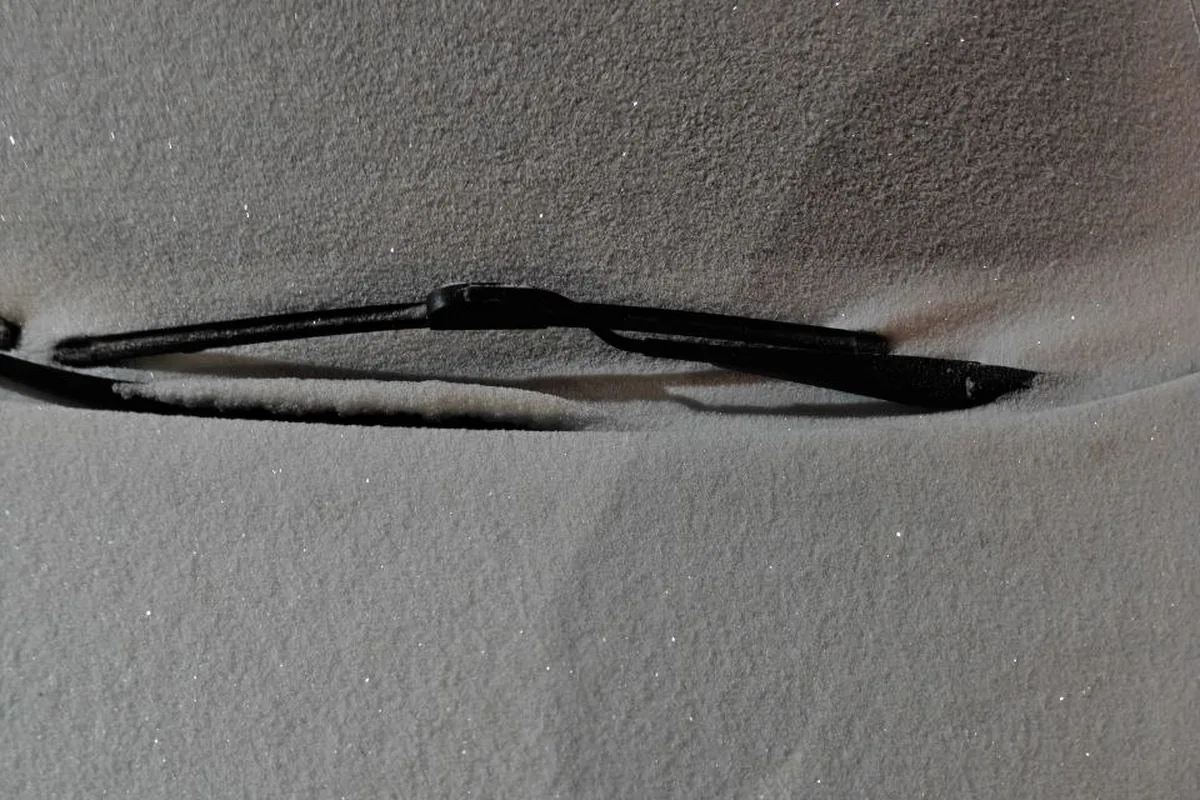

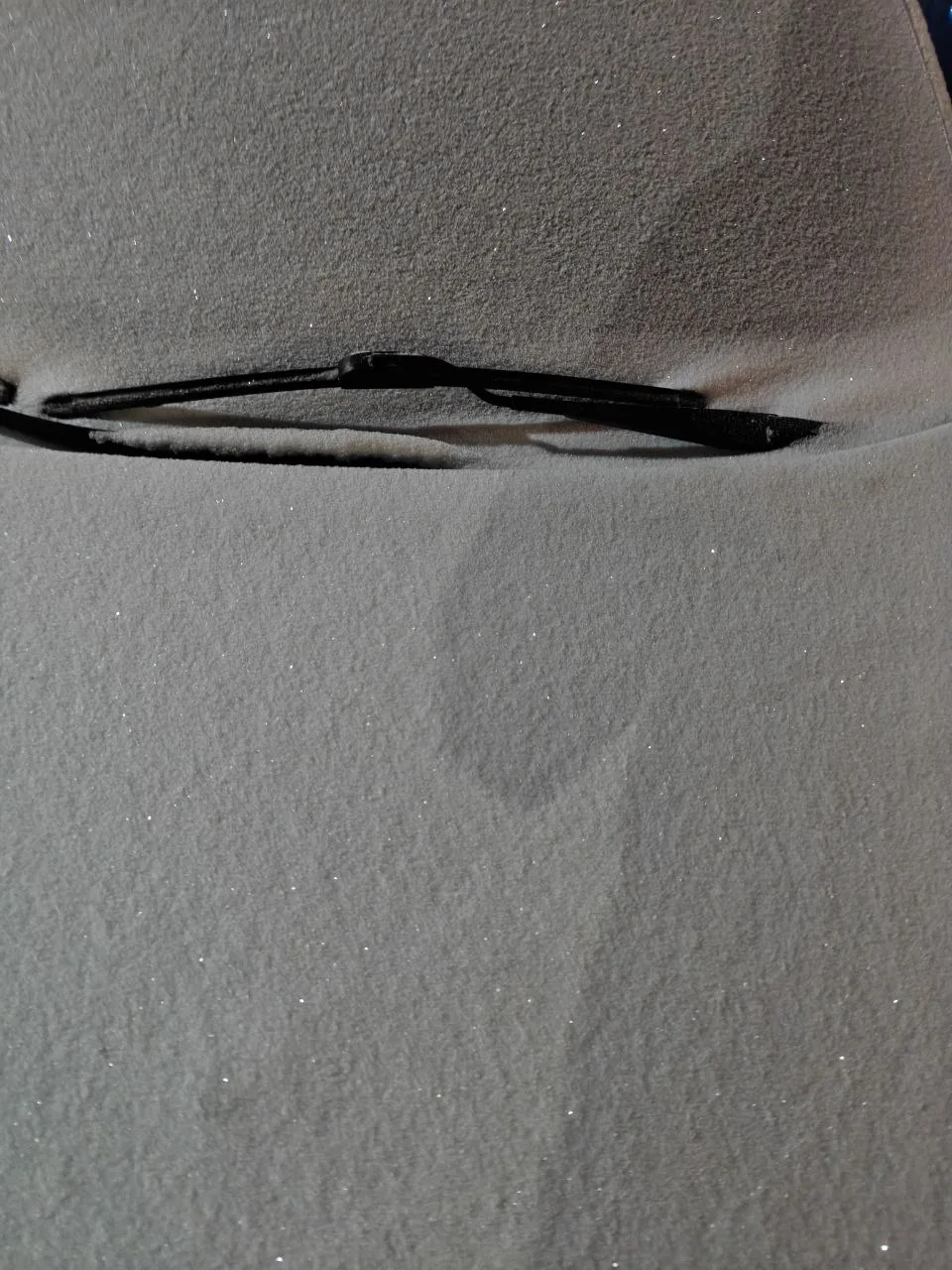

Зимой подмерзают любые щётки. Владелец, который ставит Denso, прямо пишет, что и они подмерзают. Спасает обогрев зоны покоя дворников, если он есть в комплектации. Как понять, есть ли он у вас, — в статье обогревы Kia Rio.
Дворники останавливаются, хрустят или подпрыгивают
| Симптом | Что было у владельцев |
|---|---|
| После замены трапеции опускаются вниз и подпрыгивают на 4–5 см | отрегулировать положение флажка, который крепится к моторчику |
| Моторчик жужжит, дворники стоят | владелец Рио 3 подозревал слетевшую тягу трапеции |
| Хруст при работе, щётки новые | смазать шарниры трапеции; неприятный звук дают и пружины самих щёток |
| Трапеция заедает | заклинил шаровой шарнир — замена трапеции |

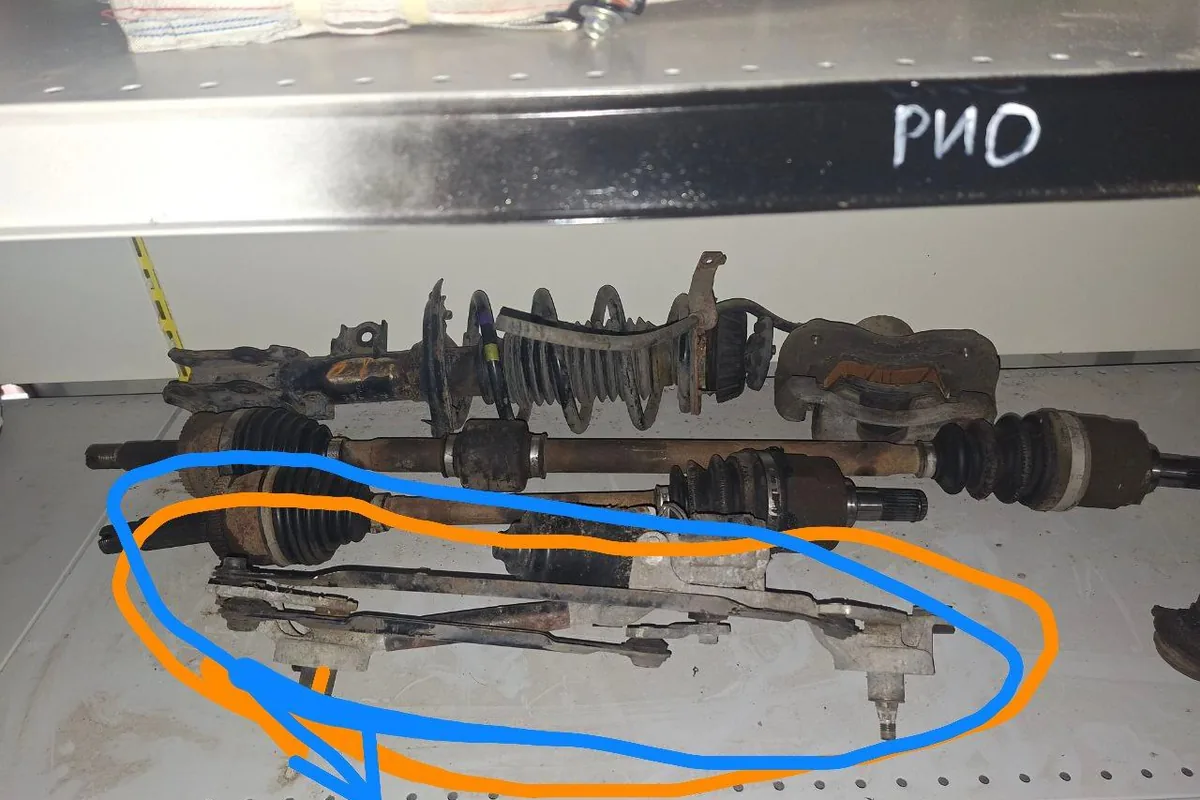

Заклинивший шарнир трапеции не разбирают, трапецию меняют целиком.
Меняй трапецию. Там шар заклинило, ничего не сделаешь, только новую трапецию. Когда будешь снимать, запомни их положение.

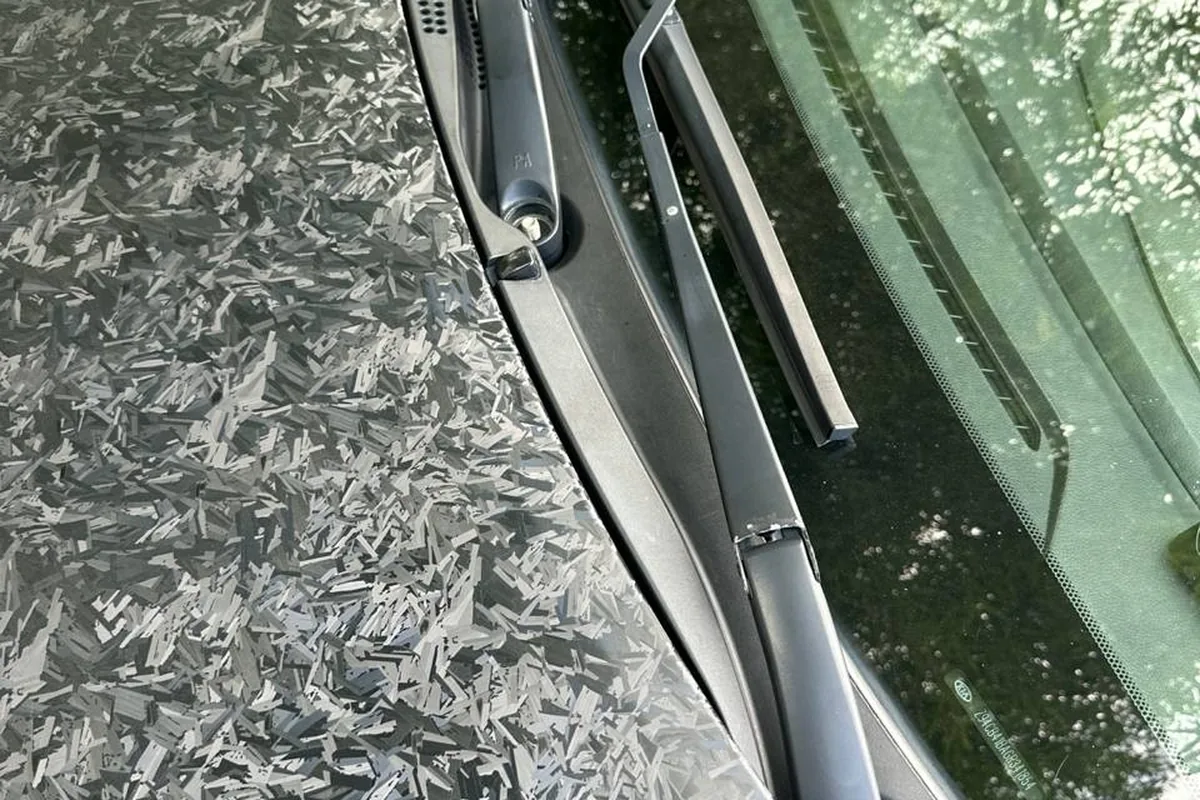

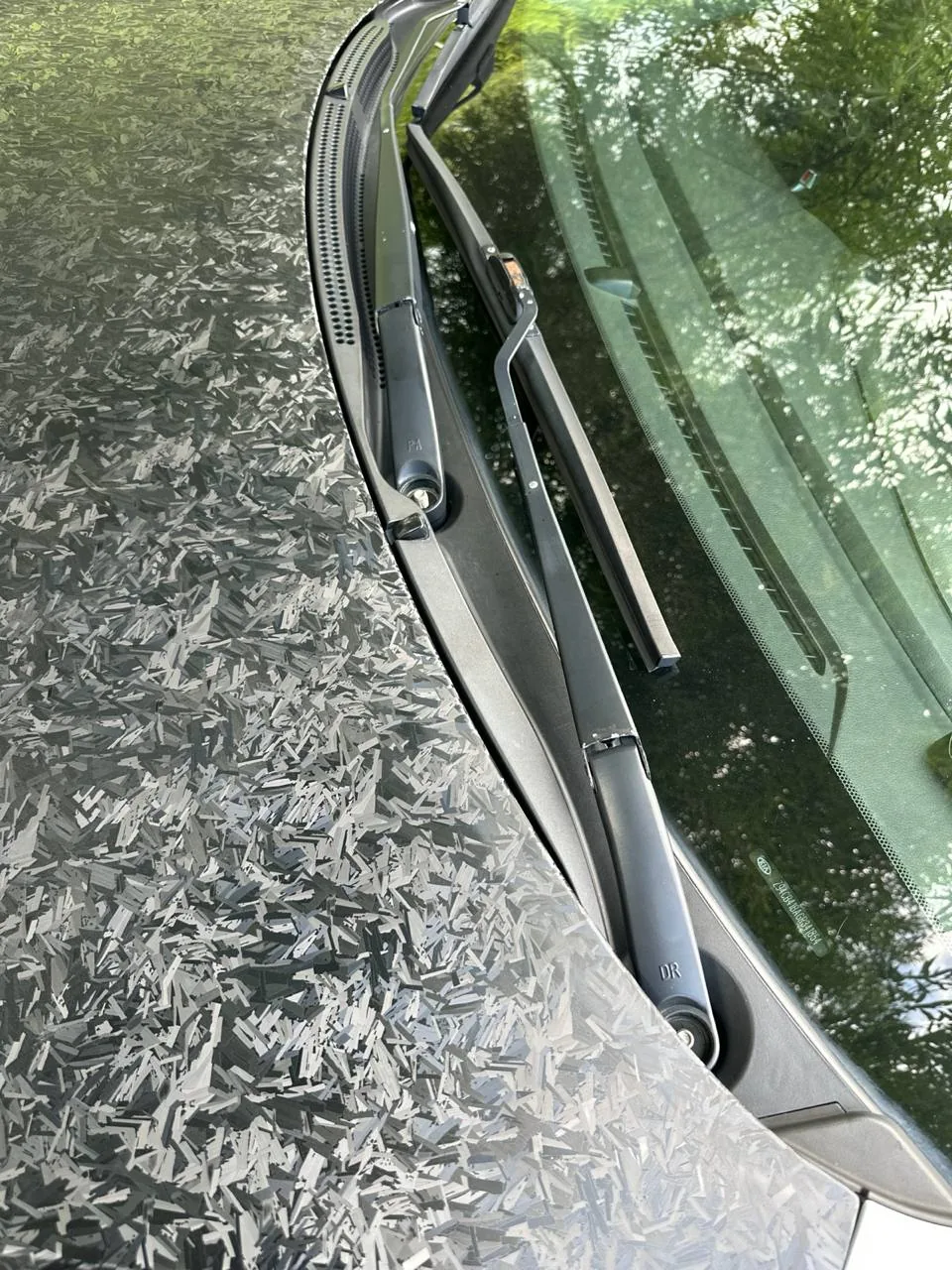

«Запомнить положение» — это о поводках на валах трапеции. Если поставить их на шлиц выше или ниже, щётки будут заходить на уплотнитель или не доставать до края стекла. Ремкомплекты трапеции для Рио 4 владельцы тоже ищут, но отчётов об их установке нет.
Задний дворник: хэтчбек Рио 3 и X-Line
У хэтчбека Рио 3 есть различие между версиями. По словам владельца, на дорестайлинге задний дворник работает постоянно, а у рестайлинга появился прерывистый режим через отдельное реле. Когда реле умирает, дворник перестаёт делать паузы и машет без остановки.
Не работает прерывистый режим заднего дворника на Рио 3 хэтч рестайлинг, дело в реле, передние дворники работают. На Рио 3 хэтч дорест задний работает с завода по умолчанию, у реста уже поставили реле. Суть в том, чтобы найти реле, попробую снять со своего седана 16-го года 95420-1R000 и посмотрю, заработает или нет с прерыванием.
Результат этой перестановки владелец не сообщил, так что 95420-1R000 — только номер реле с седана, а не проверенное решение. У Rio X-Line и Rio X задний поводок ломается механически. Оригинальный поводок владельцы называют дорогим и ищут аналог, а для машины 2020 года отдельно ищут резинку заднего дворника.
Омыватель: насос, форсунки, бачок

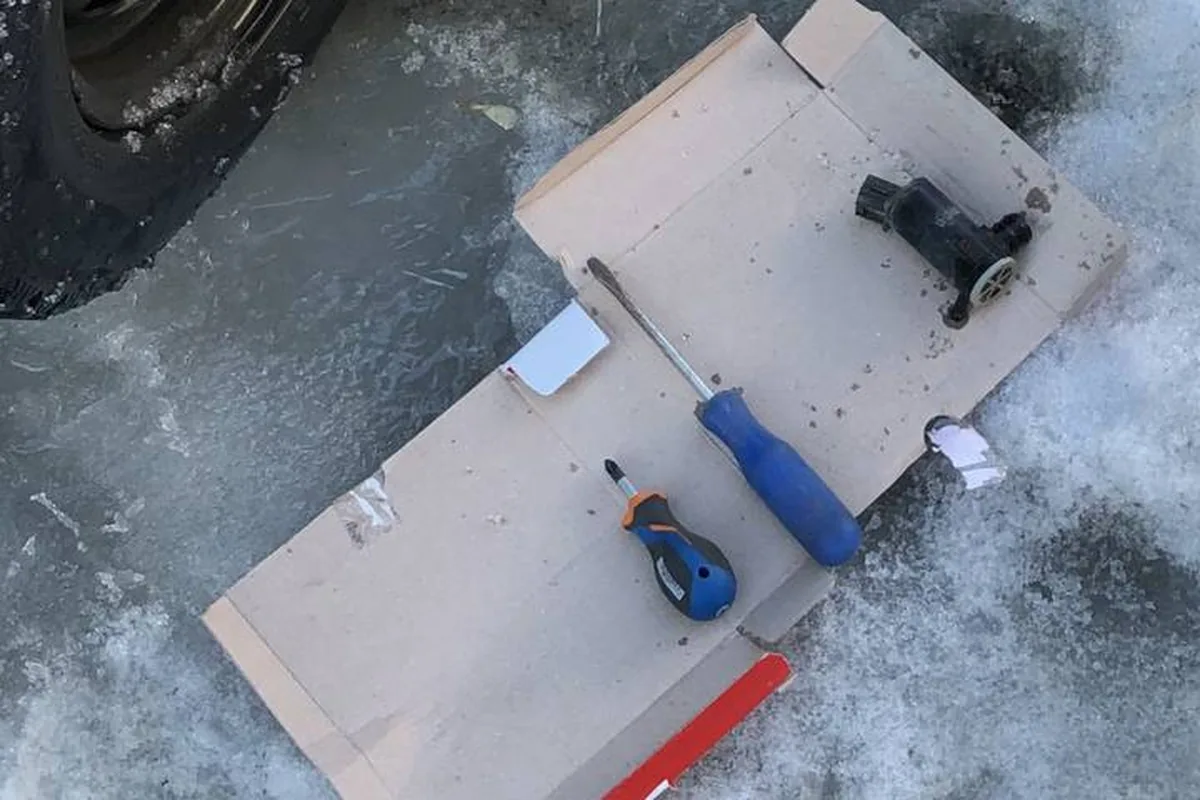

На хэтчбеке Рио 3 в бачке один насос, он работает на два шланга, к лобовому и к заднему стеклу. Если насос жужжит, но не брызгает, а в бачке незамерзайка на −10 °C при морозе сильнее, жидкость просто замёрзла. Если насос не жужжит совсем, проверяют предохранитель и подрулевой рычаг.
На рестайлинговом Рио 3 Prestige есть обогрев форсунок омывателя. Он не всегда спасает: у владельца такой машины форсунки замерзали при −20 °C. Когда он включается, владельцы спорят: по руководству, которое приводит один из них, — автоматически в зависимости от наружной температуры, по словам других — вместе с обогревом лобового стекла. Был и обратный случай: у владельца Рио 2017 года в максимальной комплектации форсунка начала искрить и дымить, когда он включил обогревы руля и сидений.
Рио 3, рестайлинг, Prestige. При минус 20 замерзают форсунки омывателя лобового стекла, хотя есть их подогрев. Кто-нибудь знает, как проверить работоспособность обогрева форсунок?
Бачок омывателя Рио 3 седана 2016 года по каталогу — 98620-4Y000, в продаже встречается и 98620-4Y200. Владелец спрашивал, есть ли между ними разница, но ответа не получил. Сверяйте по VIN у продавца.
Если дворники встают не в нижней точке, не ищите сразу новый моторчик. Снимите пластиковый жабо, отсоедините трапецию и включите мотор отдельно: если он крутится ровно и сам останавливается в одной и той же точке, мотор исправен, виновата трапеция или флажок. Поводки перед снятием отметьте маркером на валах. Дымящую или искрящую форсунку отключите от питания сразу и не пользуйтесь обогревом, пока не прозвоните проводку: оплавленный разъём под капотом может закоротить соседние цепи.
Какие щётки брать: развилка
- Kia Rio 3, седан или хэтчбек, 2011–2017 — 650 + 400 мм.
- Kia Rio 4, Rio X-Line, Rio X, 2017–2022 — 600 + 400 мм, пассажирская можно 430 мм.
- Щётки новые, а дворники мажут и хрустят — смотрите трапецию, а не щётки.
- Готовитесь к зиме — проверьте форсунки и незамерзайку, остальное — в статье Kia Rio зимой.
