Короткий ответ. У Kia Rio 3 и Rio 4 бензонасос, топливный фильтр, сетка грубой очистки и регулятор давления собраны в один модуль. Он стоит в баке, доступ к нему — из-под заднего сиденья, через крышку на герметике. Руководство Рио 3 велит менять фильтр на 60 тыс. км. Руководство Рио 4 называет его неизнашиваемым: замена только при проблемах. Оригинальный фильтр для Рио 3 стоил 600 ₽, сетка — 200 ₽ (2023). Главные опасности здесь — неаккуратная сборка модуля и дешёвые аналоги фильтра. После них владельцы получали порванное уплотнение, насос, работающий без остановки, и ошибку богатой смеси. Форсунки моют на стенде за 2 500–3 000 ₽ или меняют. Новые оригинальные, по словам владельца, стоили около 6 000 ₽ за комплект (2026).

Что в баке и как это устроено

Топливный модуль («стакан») — это пластиковый стакан с электронасосом. На входе у насоса стоит сетка грубой очистки, вокруг — основной фильтр тонкой очистки. Там же регулятор давления и датчик уровня топлива с поплавком. Отдельного фильтра под днищем нет. Чтобы до него добраться, снимают подушку заднего сиденья и отклеивают крышку на герметике.

Под сиденьем открывается фланец топливного модуля с трубками и разъёмом — отсюда снимают насос и фильтр.

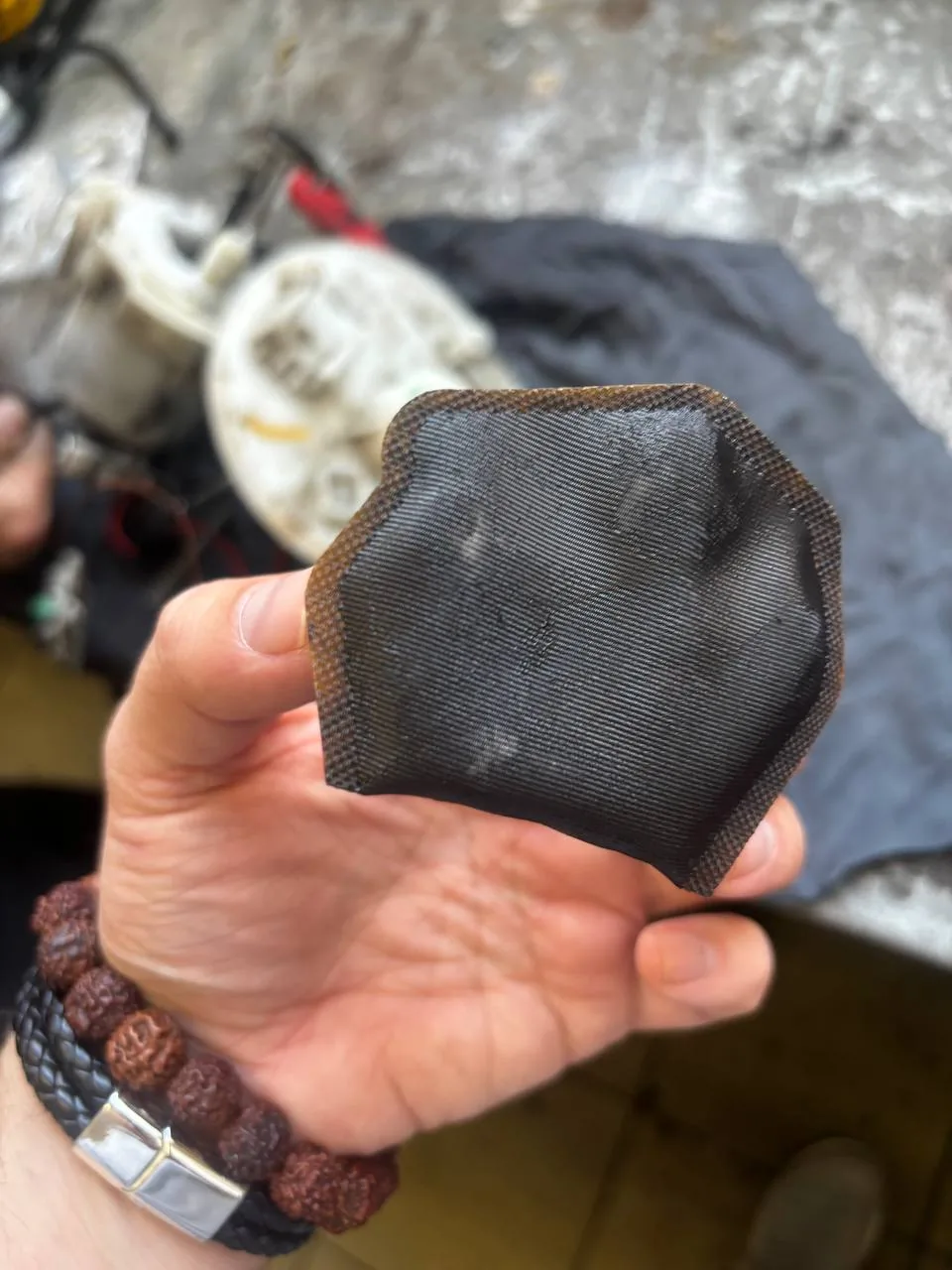

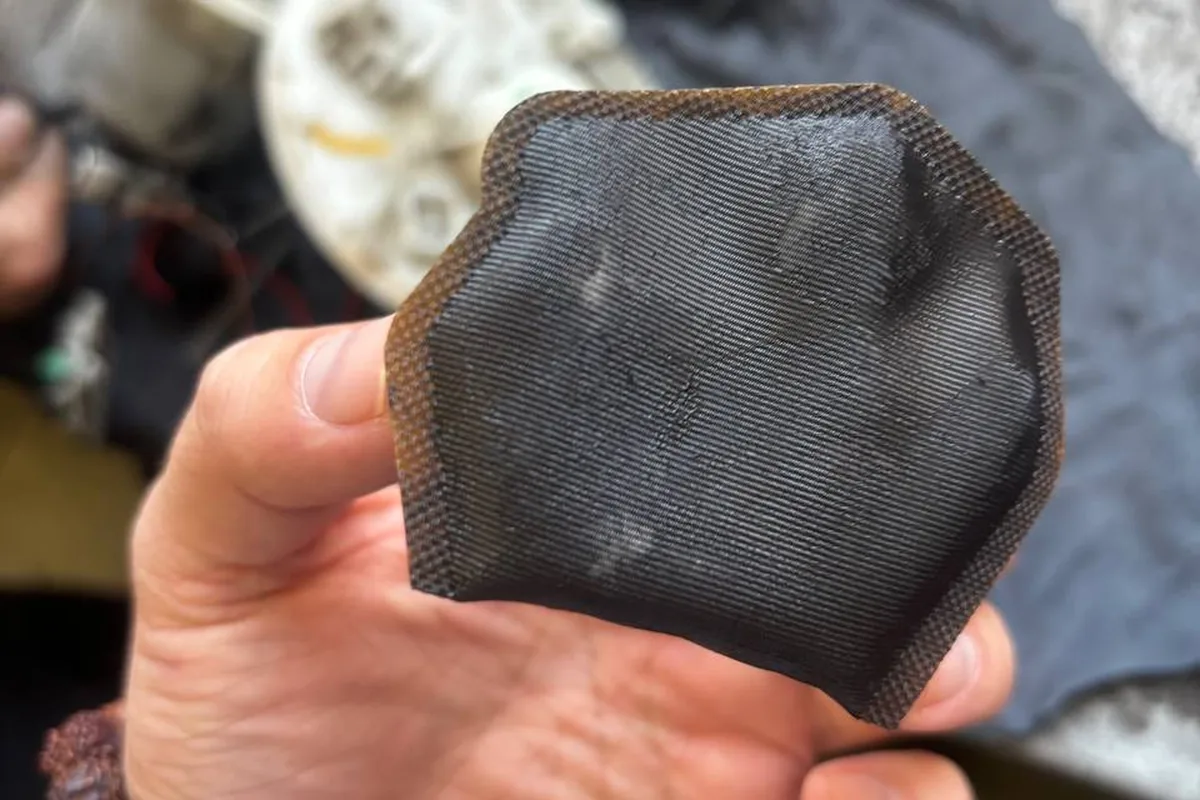

Сетка грубой очистки чёрная от грязи — насос отлетел через три месяца после замены.

На практике владельцы меняют фильтр раз в 60–160 тыс. км. Официальный дилер Rio X включил замену фильтра в ТО на 47 тыс. км, и владелица сомневалась, не рано ли. Сетку грубой очистки часто не меняют, а моют очистителем. Если фильтр не меняли больше 200 тыс. км, стоит сделать это до поиска сложных причин рывков и трудного пуска.

Замена фильтра: где ошибаются

Сама операция несложная, но модуль разбирается на защёлках, а внутри много мелких уплотнений. Типичные последствия неаккуратной сборки у владельцев:

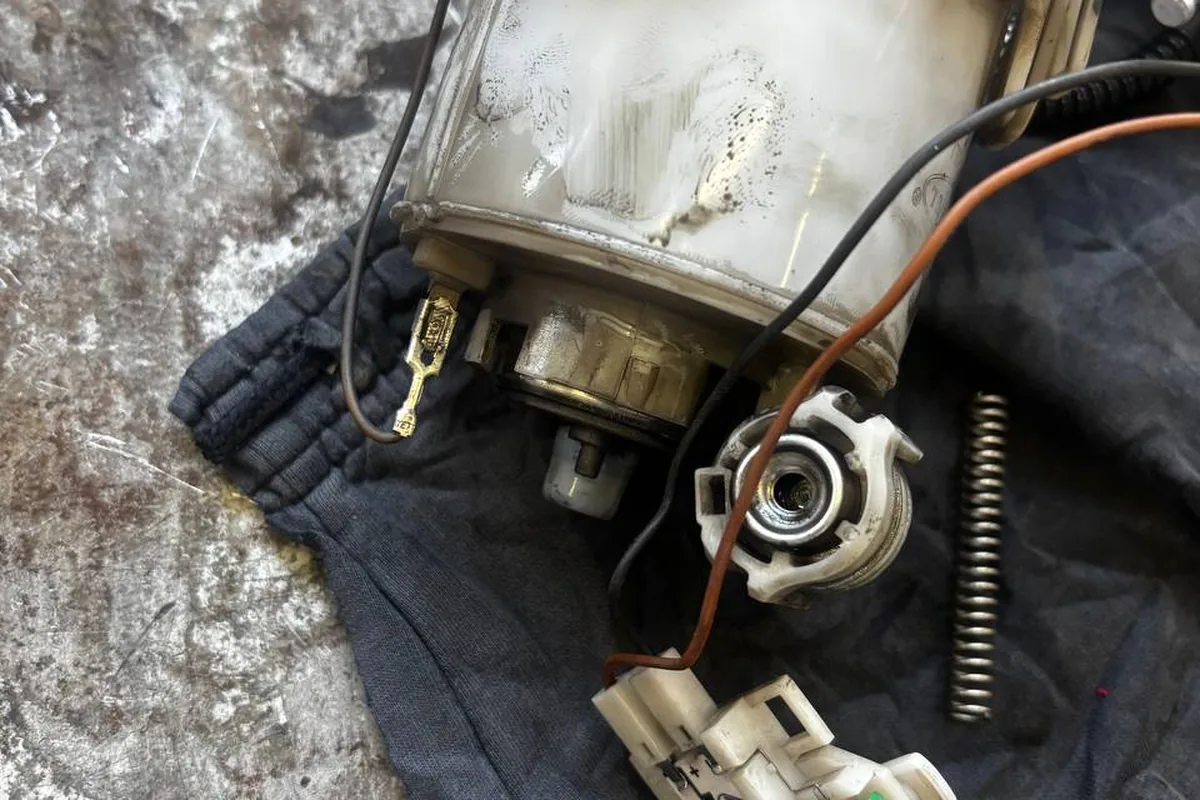

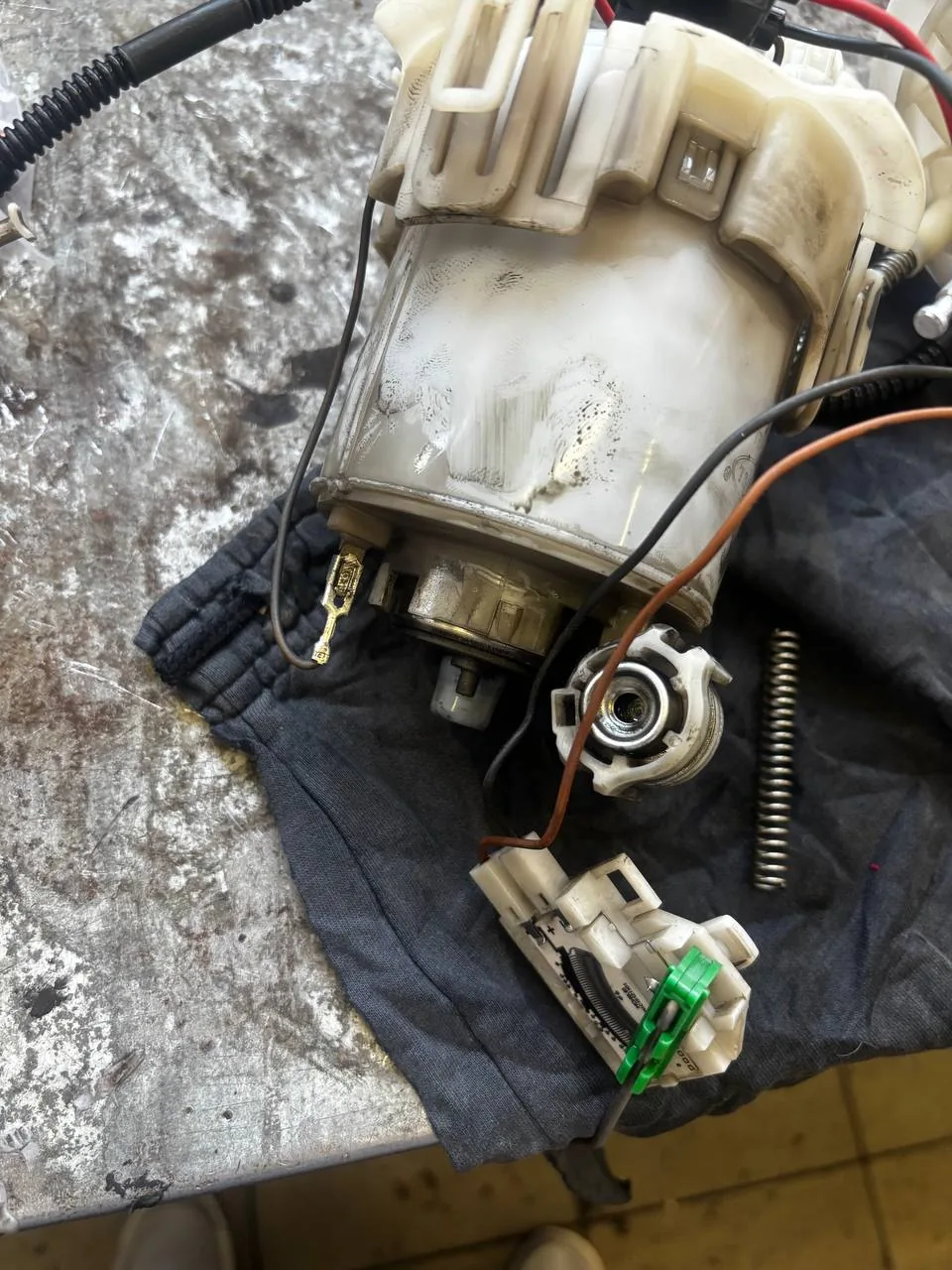

Модуль разобран: насос, стакан, датчик уровня — так он выглядит на верстаке при замене.

• Порвали резиновое кольцо — насос не держит давление, работает без остановки и перегревается. Одному владельцу из-за этого пришлось менять и насос.
• Повредили или перекрутили трубку — машина начинает «пинаться».
• Сбился указатель уровня — у двух владельцев после замены фильтра стрелка застыла на четверти бака или перестал меняться запас хода.
• Выбросили прокладку между сеткой и насосом — отдельно её найти трудно.

Вторая ловушка — аналог фильтра. У владельца Рио 4 с неоригинальным фильтром появилась ошибка богатой смеси, и её не вылечила ни замена датчиков, ни чистка.

Месяц назад писал насчёт чека с ошибкой P2192 — богатая смесь. Всё началось после смены топливного фильтра. Менял датчики, катализатор, всё чистил и продувал — ничего не менялось. Последнее решение было купить оригинальный топливный фильтр и поставить его. Фильтр SAT и разбирали, и ставили несколько раз, и чистили — не помогало. Четвёртый день без чека.

Регулятор давления: гниёт и даёт троение

Регулятор давления стоит там же, в модуле. Он поддерживает в рампе около 3,5 бар — эту цифру приводят владельцы, в руководствах её нет. Когда он корродирует, смесь сбивается: мотор троит на холостых, «дизелит», пропадает тяга. Такое случалось на небольших пробегах.

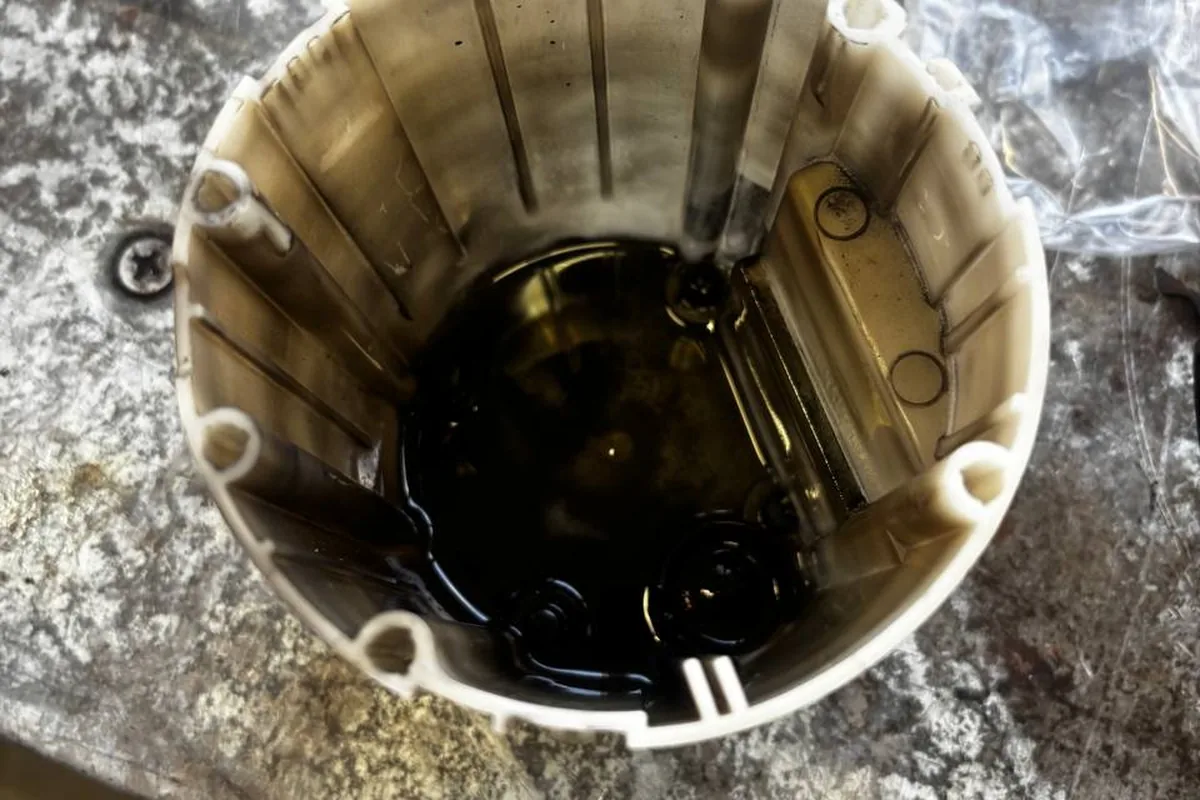

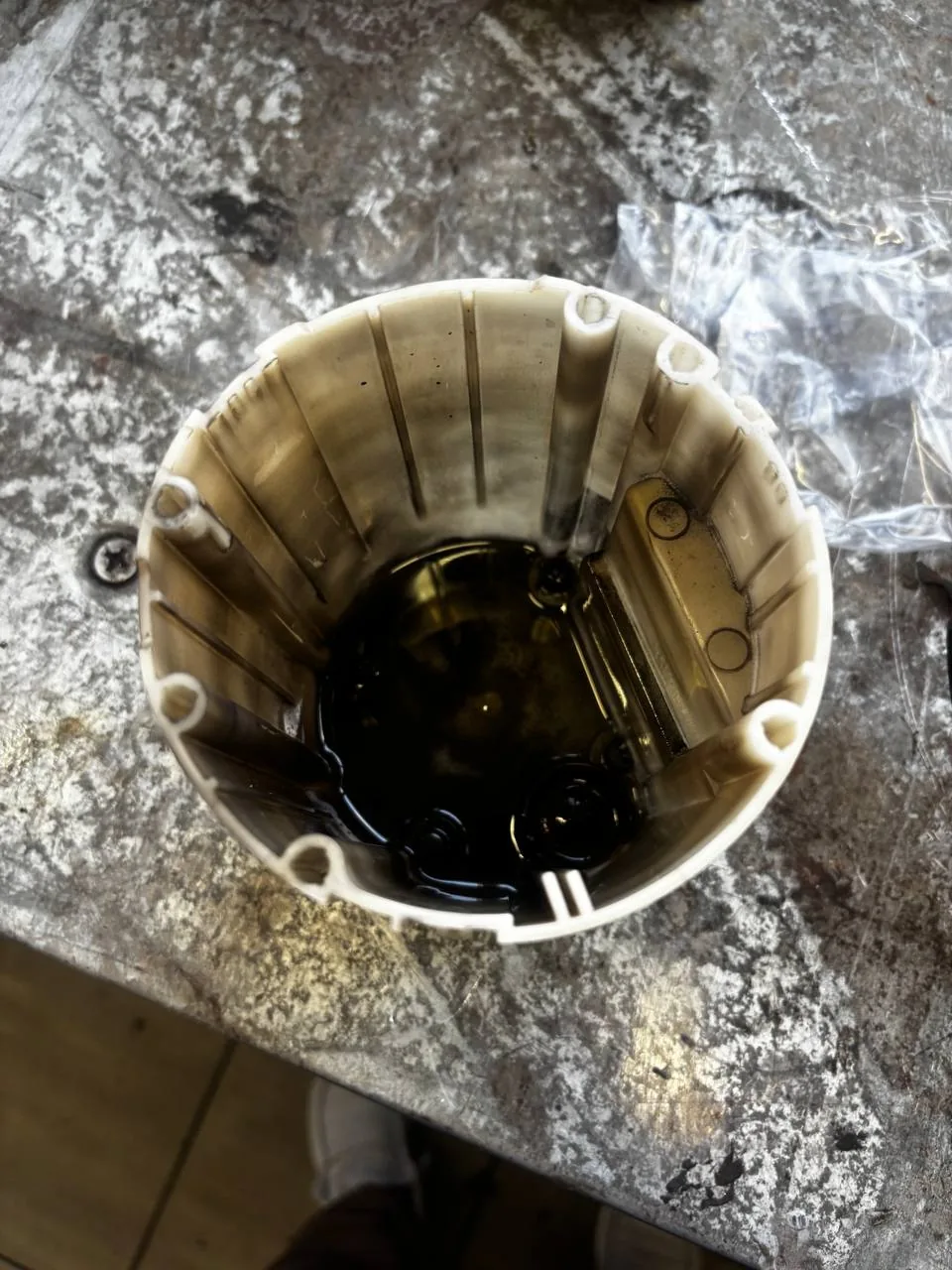

На дне стакана грязный бензин с осадком — всё это насос прогоняет через сетку.

Троила машина на холостых. Решил поменять топливный фильтр под сиденьем, разобрали в сервисе — и оказалось, что сгнил регулятор давления. Kia Rio 4, 2019 год, пробег 82 000.

Похожую историю рассказывает другой владелец: мотор «дизелил» на 80 тыс. км, свечи и чистка дросселя не помогли. Проблема ушла только после замены фильтра в баке; там, по его словам, сгнил «датчик давления».

Бензонасос: как понять, что он умирает

Насос редко умирает сразу. Чаще он перестаёт держать давление, и характерный признак — трудный пуск после стоянки. На холодную и на горячую машина заводится сразу, а постояв 3–4 часа, долго крутит стартером.

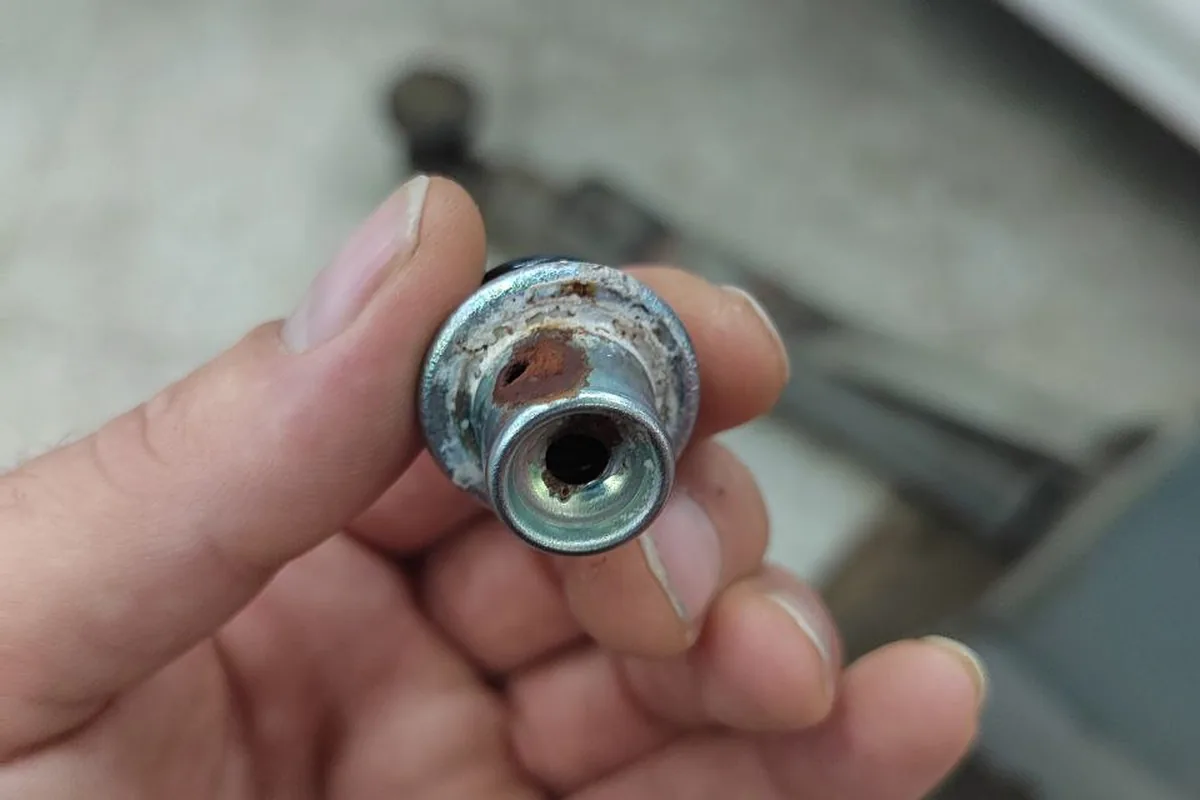

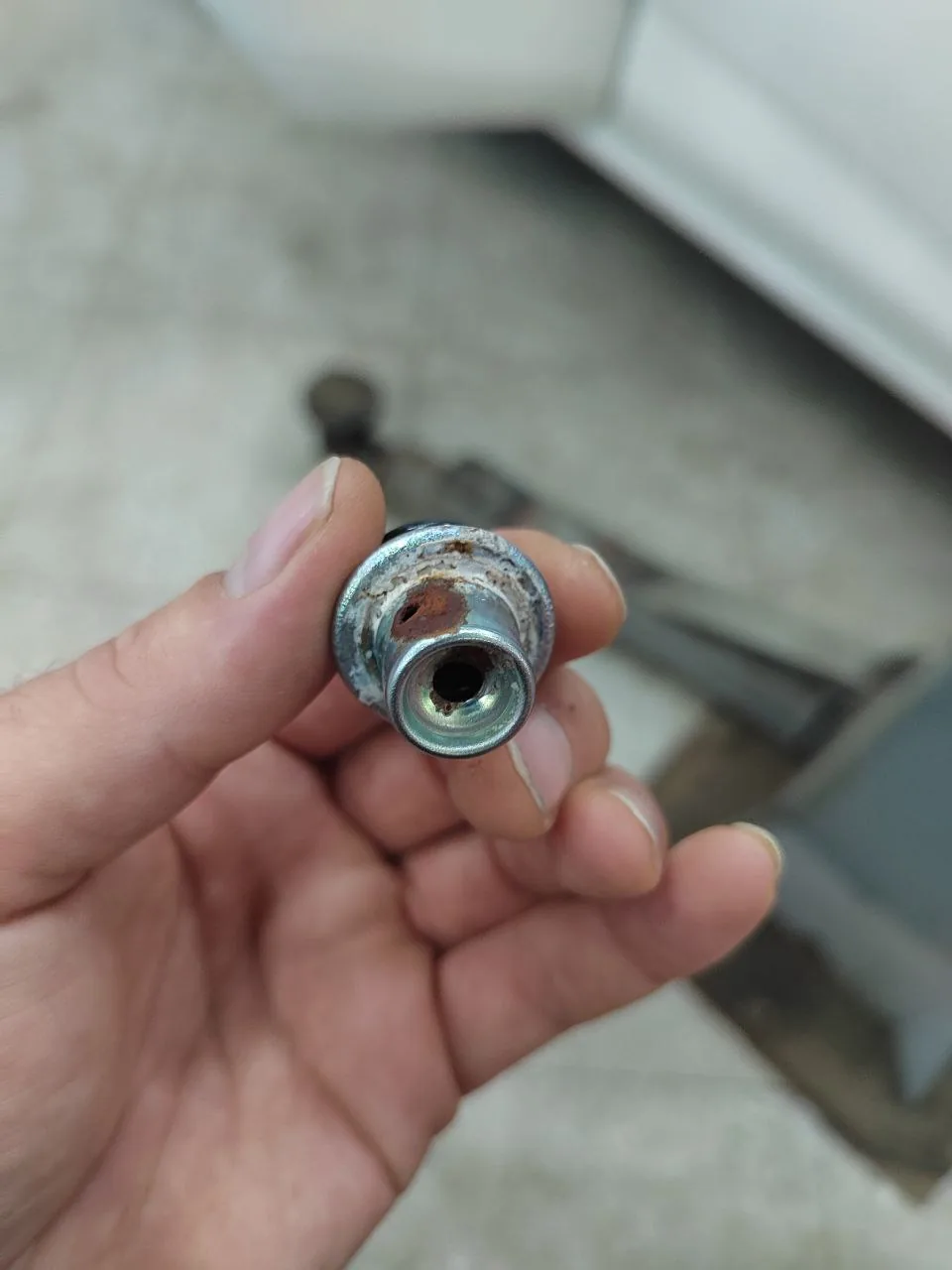

Машина троила на холостых; при замене фильтра под сиденьем нашли проржавевший регулятор давления.

Если дольше крутил — заводилась, и после завода повторно сразу схватывалось. Но постояв часа 3–4, повторялась проблема, хотя на холодную и на горячую заводилась с полтыка. Меняли и датчики колена и распреда — не помогало. Оказалась проблема в топливном насосе: поменяли стакан в сборе, и всё стало ок.

Другие признаки: провалы и рывки под нагрузкой, машина «тупит» на трассе. Прежде чем менять насос, проверьте давление в рампе манометром: как быстро оно набирается и держится ли на высоких оборотах. И проверьте цепь питания. Один владелец поменял насос прямо на стоянке, а машину не завёл — отгнил провод в жгуте. У машин с сигнализацией бывает, что её реле блокировки бензонасоса отказывает, и насос просто не получает питание.

После замены модуля целиком некоторые владельцы слышат дребезжание в баке. Проверьте, правильно ли модуль встал в посадочное место и не касаются ли трубки стенок.

Форсунки: мыть или менять

Форсунки на Рио живут долго, и без симптомов их трогать незачем. Моют их, когда троит, плавают обороты, растёт расход. Владельцы расходятся в методе. Промывка через топливную магистраль и присадки в бак одни считают «фигнёй», другие делают раз в 40–50 тыс. км и довольны. Надёжный путь — снять форсунки и промыть на стенде с проверкой производительности. Отдельное правило: уплотнительные кольца со временем дубеют, и через них подсасывается воздух. При любом снятии форсунок кольца меняют, лучше оригинальные.

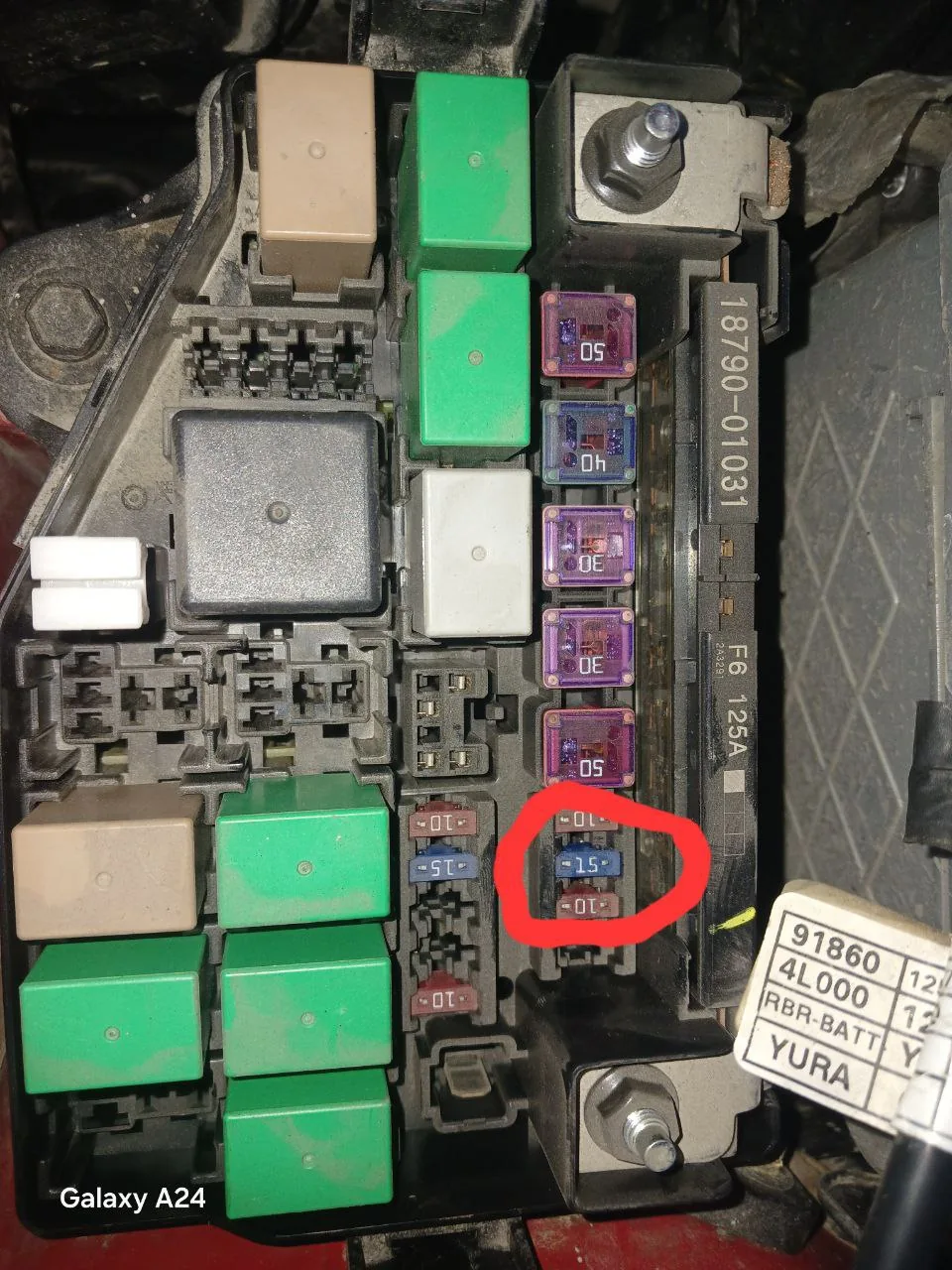

Предохранитель на 15 А отвечает за бензонасос: если мотор крутит, но не заводится, начинают с него.

При замене не покупайте форсунки россыпью из разных партий. Владелец, заказавший комплект из четырёх, получил три в одной упаковке и одну в другой, и одна встала «задом наперёд»: фишка оказалась не с той стороны. Другой после замены форсунки так и не увидел расхода ниже 10 л на 100 км. Ставьте комплект одной партии и проверяйте разъём до установки.

Мнение диагноста

Диагностику топливной системы начинайте с цифр, а не с запчастей. Замерьте давление в рампе на заведённом моторе, затем на резком газе. После остановки мотора смотрите, как давление падает. Быстрое падение говорит о регуляторе или обратном клапане насоса — отсюда и трудный пуск после стоянки. Потом посмотрите долговременные коррекции топлива через OBD: сильный плюс — бедная смесь (подсос воздуха, насос не додаёт), сильный минус — богатая (регулятор, льющая форсунка, неподходящий фильтр). Фильтр ставьте оригинальный, модуль собирайте с новыми уплотнениями и проверяйте на утечки, прежде чем ставить сиденье на место.

Три вопроса, прежде чем лезть в бак

1. Когда меняли фильтр? Не меняли больше 150–200 тыс. км — поменяйте оригиналом. Это самая дешёвая и частая мера.
2. Что говорят давление и коррекции? Если давление в норме, а мотор троит — ищите не в баке: свечи и катушки, датчики, дроссель.
3. Какой бензин и где? Владельцы связывают многие проблемы с конкретными заправками, а расход и выбор топлива разобраны в статьях про бензин и про расход.

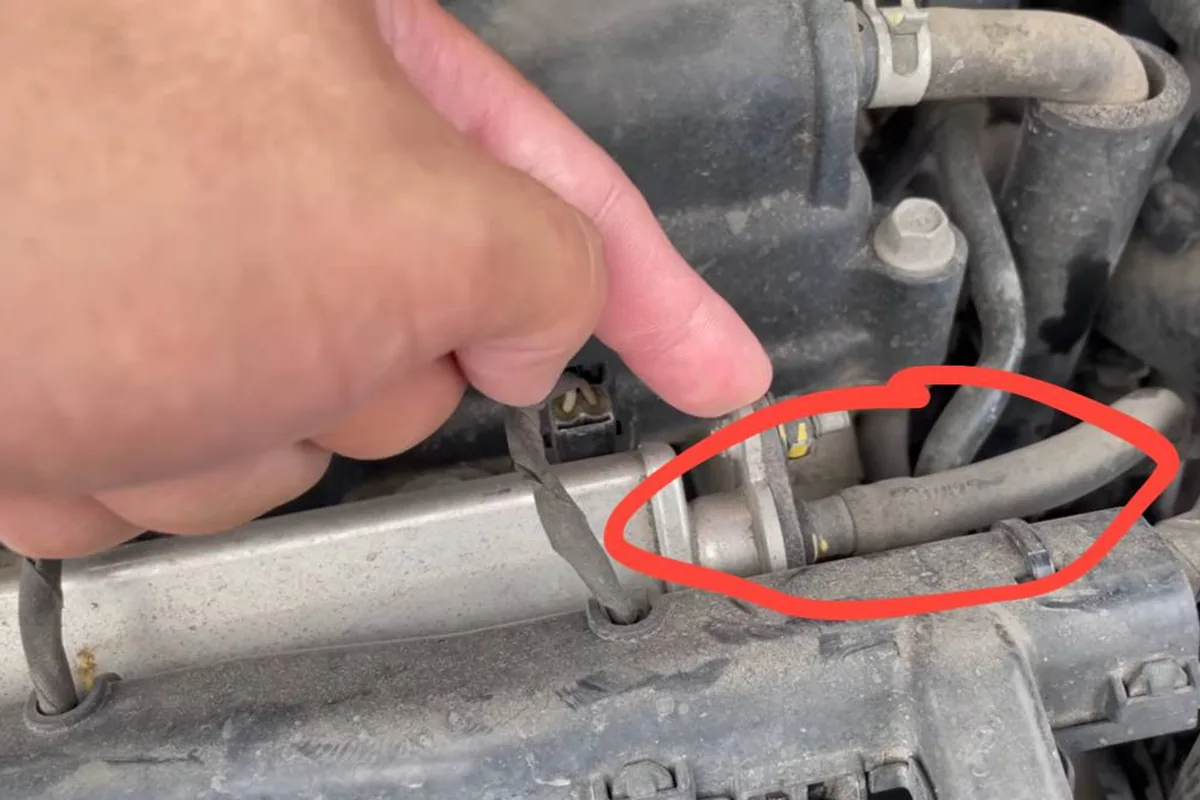

В этом месте у рампы сочился бензин — течь лечат заменой уплотнительной резинки.
