Двигатель ВАЗ-11194

Попытка разработки малолитражного силового агрегата ВАЗовскими моторостроителями не имела успеха и привела к созданию мертворожденного двигателя.

Описание

В 2007 году инженерами концерна «АвтоВАЗ» спроектирован и запущен в производство малолитражный ДВС ВАЗ-11194. За основу разработки был взят хорошо ранее известный ВАЗ-21126. Разработчикам нового мотора удалось сократить объем в сравнении с прототипом до 1390 см³. Ожидалось, что такое решение существенно повысит экономичность агрегата и улучшит его основные характеристики.

В результате на выходе получилась совсем другая картина. (Об этом более подробно чуть ниже).

ВАЗ-11194 представляет собой четырехцилиндровый рядный бензиновый атмосферник объемом 1,4 литра, мощностью 89 л. с и крутящим моментом 127 Нм.

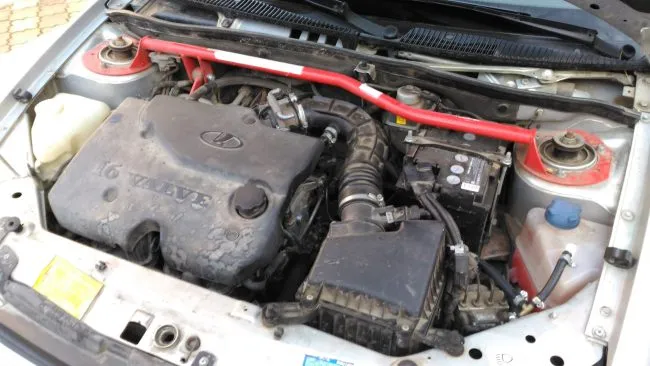

Двигатель ВАЗ-11194

Изначально двигатель предназначался для автомобилей Лада Калина различных модификаций (1117, 1118, 1119), на которые устанавливался с 2007 по 2013 годы.

Блок цилиндров отлит из чугуна, имеет ряд особенностей. Во-первых, цилиндры уменьшенные, имеют диаметр 76,5 мм. Высота блока 197,1 мм. Стенки цилиндров обработаны с применением технологии фирмы Federal Mogul.

Хонингование выполнено также по новой технологии. Во-вторых, уменьшение размера цилиндров способствовало повышению жесткости блока в целом, улучшило его охлаждение. В-третьих, опоры коренных подшипников имеют маслофорсунки для охлаждения поршней. Цвет окраски блока – синий.

Коленвал взят от ВАЗ-11183 с увеличенным радиусом кривошипа (37,8 мм). Шкив ГРМ от ВАЗ-21126, демпфер от ВАЗ-2112.

Поршни, шатуны и их комплектующие – результат совместной разработки с инженерами Federal Mogul.

Поршни ВАЗ-11194

Поршень облегченный, с тремя кольцами, два из которых компрессионные и одно маслосъемное. Толщина колец, как и высота поршня, уменьшены. Верхнее компрессионное кольцо – 1,2 мм, нижнее – 1,5 мм, маслосъемное – 2,0 мм.

Шатуны изготовлены с применением новой технологии от Federal Mogul. Болты крепления шатунных крышек также обновленной конструкции.

ГБЦ алюминиевая, с двумя распредвалами и 16 клапанами с гидрокомпенсаторами. Аналогом послужила головка от ВАЗ-21126, но в 11194 уменьшена камера сгорания. Прокладка ГБЦ металлическая, толщиной 0,45 мм (двухслойная). Поставляется фирмой Federal Mogul.

Привод ГРМ – ремень с ресурсом 200 тыс. км. Несмотря на это, требует контроля через каждые 15 тыс. км пробега. Все узлы ГРМ (распредвалы, клапана, пружины, толкатели и гидрокомпенсаторы) взяты от ВАЗ-2112.

Схема привода ГРМ ВАЗ-11194

Катколлектор обеспечивает степень очистки выхлопных газов по норме Euro 4.

Система зажигания с индивидуальными для каждой свечи высоковольтными катушками.

Топливная система инжекторного типа с форсунками «Bosch» или «Siemens» (тонкие, голубые, с четырьмя соплами). Система управляется ЭБУ М 7.9.7 или Январь 7.2.

К сожалению, ни инновационные решения, ни импортные комплектующие не улучшили качества мотора.

Технические характеристики

Производитель Автоконцерн «АвтоВАЗ»
Год начала выпуска 2007
Объем, см³1390
Мощность, л. с 89
Крутящий момент, Нм 127
Степень сжатия 10.8
Блок цилиндров чугун
Количество цилиндров 4
Порядок впрыска топлива 1-3-4-2
ГБЦ алюминий
Диаметр цилиндра, мм 76.5
Ход поршня, мм 75.6
Количество клапанов на цилиндр 4 (DOHC)
Привод ГРМ ремень
Гидрокомпенсаторы есть
Турбонаддув нет
Регулятор фаз газораспределения нет
Емкость системы смазки, л3.5
Применяемое масло 5W-30, 10W-40
Система питания топливом инжектор, многоточечный впрыск
Топливо бензин АИ-95
Экологические нормы Euro 4
Ресурс, тыс. км 200
Вес, кг112
Расположение поперечное
Тюнинг (потенциал), л. с150*

*без потери ресурса 100 л. с.

Надежность, слабые места, ремонтопригодность

Надежность

Несмотря на применение множества новых технологий при создании двигателя его надежность получилась низкой. Многие узлы вопреки ожиданиям оказались не доработанными. Зачастую, виной этому оказывались не инженерные просчеты, а халатная сборка. Очень много двигателей производитель заменил по гарантии.

В 2010 году завод обратил внимание на качество сборки. Особое внимание заострено на подбор поршней по цилиндру. Как ни странно, это нововведение дало свой положительный результат. Качество продукции заметно улучшилось, обращения по гарантии сократились.

Мотор зарекомендовал себя с отрицательной стороны при езде в пробках. Дело в том, что при работе на малых оборотах ему катастрофически не хватает крутящего момента. Поэтому автовладельцам приходится «давить тапку в пол», что не безопасно, да и экономически не выгодно.

Крутящие моменты ДВС ВАЗ

Глядя на график вывод можно сделать один – крутящий момент ВАЗ-11194 далек от идеала, особенно на низах.

Одним словом, понятие «надежность» придумано не для этого двигателя.

Слабые места

Мало того, что ВАЗ-11194 вобрал в себя практически все слабые места вазовских двигателей, так в добавок и обзавелся новыми.

Основным недостатком считается повышенный расход масла. Масложор появляется практически с первых километров пробега. Реже возникает в районе 40-60 тыс. км.

Изготовитель об этой проблеме знает и считает повышенный расход масла конструктивной недоработкой, связанной с особенностью малообъемного двигателя. Единственный метод борьбы с масложором – замена поршневой группы.

Неустойчивые обороты холостого хода. Здесь причину нужно искать в работе датчиков (ДПКВ и ДМРВ). Иногда виной является загрязненная дроссельная заслонка. В любом случае с возникновением подобной неисправности нужно как можно раньше провести диагностику двигателя на профильном СТО.

Много нареканий вызывает преждевременный выход из строя компонентов привода ГРМ. Ремень привода, натяжной и опорный ролики, а также водяной насос требуют самого пристального внимания. Если ремень имеет относительно большой ресурс пробега, то подшипники ролика и помпы могут заклинить через 40-60 тыс. км. В этом случае неизбежен либо обрыв ремня, либо срезание его зубьев. Результат предсказуем – дорогостоящий ремонт мотора из-за загиба клапанов и разрушения поршня.

Результат встречи поршня с клапанами
Результат встречи поршня с клапанами

Нередки случаи, когда двигатель без каких-либо причин неожиданно глохнет. Иногда такое случается прямо во время движения. Чаще всего причиной является чрезмерное загрязнение дроссельной заслонки или возникновении неисправности в регуляторе холостого хода. Истинную причину можно выявить также на СТО.

Доставляют неудобства некачественные свечи и катушки зажигания, стук гидрокомпенсаторов, подтеки масла и ОЖ из-за уплотнений низкого качества.

Недоработанный термостат может способствовать перегреву ДВС.

Некоторые автолюбители переводят двигатели для работы на газе. К сожалению, ВАЗ-11194 к такому переходу не приспособлен – быстро прогорают поршни и клапана.

Но есть сведения, что этой проблеме были подвержены моторы первых моделей выпуска. Впоследствии производитель в этом плане исправил свою ошибку.

Ремонтопригодность

ВАЗ-11194 имеет простое устройство, поэтому ремонтопригодность у него вполне приемлемая. Но имеются нюансы, обойти которые почти невозможно.

Двигатель можно отремонтировать своими руками. Но здесь всплывает первая проблема – не все запчасти можно приобрести на рынке. Например, для двигателя по какой-то причине не выпускались поршни ремонтных размеров.

Таким образом, растачивать блок не представлялось возможным.  Выход из этой ситуации был единственный – приобретать для ремонта стандартные поршни. Но они шли в сборе с шатунами. А это уже лишние затраты. Да и сам блок цилиндров нужно было гильзовать новыми гильзами.

Лучший вариант капитального ремонта в полном объеме – заменить родные поршни на литые диаметром 79 мм. Шатуны тоже придется менять. Блок цилиндров нужно расточить под этот же размер. Конечно, вариант ремонта затратный, но, пожалуй, единственный.

Остальные запчасти в плане поиска проблем не вызывают. Главное – не нарваться на подделку.

Есть особенности, о которых нужно знать при восстановлении двигателя. Например, не все знают, что клапанную крышку ни в коем случае нельзя уплотнять силиконовым герметиком. К постели распредвалов она приклеивается анаэробным клеем. Вроде мелочь, но если не выполнить это требование, то выход из строя гидрокомпенсаторов будет обеспечен.

Учитывая сложности, возникающие с ремонтом мотора, не станет лишним рассмотреть возможность приобретения контрактного двигателя. В целом, такая покупка может оказаться дешевле полнообъемного капитального ремонта.

В заключение можно отметить, что ВАЗ-11194 получился не удачным. Мотор с производства снят, к разработке малообъемных ДВС «АвтоВАЗ» больше не приступал. Справедливости ради стоит отметить, что часть моторов оказалась вполне работоспособной, и нареканий у автовладельцев не вызывала.
