Короткий ответ. Расшифровки кодов для Гранты есть в открытом заводском документе — технологической инструкции АВТОВАЗа по системе управления двигателем с контроллером М74 (ТИ 3100.25100.12039). Формулировки там точные, и они заметно отличаются от того, что подписывают бесплатные приложения.

Второе, что экономит деньги: большинство кодов в этой инструкции описывают цепь, а не деталь, и многие помечены как непостоянные. Если ошибка не вернулась за несколько поездок после стирания — менять ничего не надо.

Как читать код

Структура простая: буква — система, первая цифра — общий это код или заводской.

• P0xxx — общие коды двигателя по стандарту OBD-II;
• P1xxx, P2xxx — коды производителя, у ВАЗа их много вокруг электронной педали и дроссельной заслонки;
• U0xxx — шина данных, связь между блоками;
• C и B — шасси (АБС) и кузов.

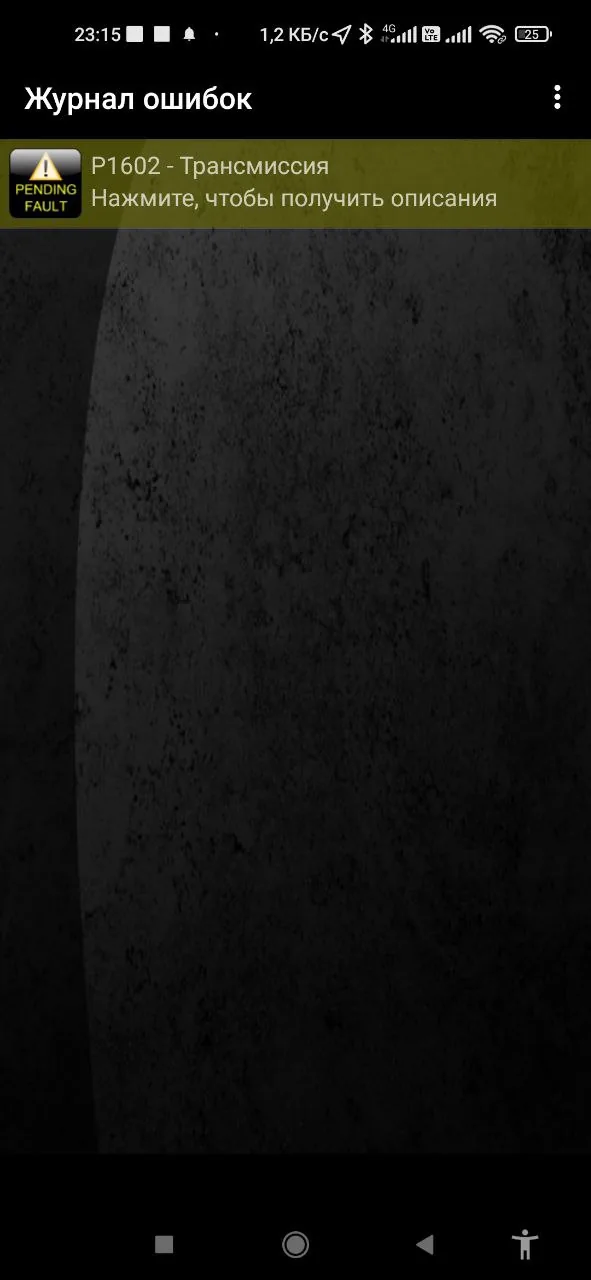

Живой пример того, почему расшифровку из приложения нельзя принимать на веру: P1602 здесь подписан как «Трансмиссия», хотя в заводской инструкции это «Контроллер СУД, пропадание напряжения питания»

Пример с картинки выше стоит того, чтобы на нём задержаться. Приложение подписало P1602 как «Трансмиссия». В заводской таблице это «Контроллер СУД, пропадание напряжения питания» — то есть речь о питании блока управления двигателем, о клеммах, массе и аккумуляторе. Человек, который поверит приложению, поедет к трансмиссионщику.

Таблица кодов Гранты

Формулировки — из заводской инструкции, без пересказа.

Пять кодов, которые на Гранте встречаются чаще всего

P0504 — выключатели педали тормоза

Самая узнаваемая ошибка Гранты. На машинах с автоматом она загоняет коробку в аварийный режим.

Была такая ситуация: горел чек и ошибка P0504. Коробка вставала в аварийный режим. После замены и настройки датчика всё исправилось.

Ключевое слово здесь — «и настройки». Концевик надо не просто вкрутить, а отрегулировать по длине штока; без этого новая деталь даёт ту же ошибку. Владельцы советуют брать оригинальный реношный, артикул 8200168238.

P0830 — выключатель педали сцепления

Часто приходит в паре с P0504 и так же часто уходит сам. Если код появился и через несколько дней исчез — это как раз тот случай, который инструкция называет непостоянным.

Около двух недель назад появились ошибки P0830 и P0504, спустя пять дней исчезли и более не всплывали. Как я понимаю, суть неисправности в датчиках педалей сцепления и тормоза. Помогает ли замена датчиков решить проблему?

P1558 — возвратная пружина дроссельной заслонки

Самый недооценённый код. Формулировка завода буквальная: неисправна возвратная пружина привода дроссельной заслонки. Появляется он в том числе на почти новых машинах и часто после активной езды.

Вчера Granta жару дал пару раз, 160–170 км/час. Сегодня ошибка двигателя P1558. ДВС 11182, 8 клапанов, пробег 11 400 км.

В отчётах владельцев эта пружина действительно лопается: у одного она порвалась на 32 тысячах, и следом пошли остальные ремонты. Соседние коды из той же группы — P0122, P0123, P0222, P1545 — почти всегда приходят вместе с ним, потому что описывают ту же заслонку.

P0363 — пропуски воспламенения

Вместе с ним обычно идут P0301–P0304 (номер цилиндра) или P1301–P1304. Означает, что контроллер обнаружил пропуски и отключил подачу топлива в неработающие цилиндры — чтобы не сжечь катализатор.

Горит чек, ошибки 363 — многочисленные пропуски зажигания, 102 и 103 — второй и третий цилиндр. Ошибок по датчикам нет. Поменял свечи и провода.

Порядок поиска: свечи → катушка или модуль зажигания и провода → форсунки → компрессия. Подробный разбор — в статье про то, почему троит Лада Гранта.

U0100 — нет связи с блоком управления двигателем

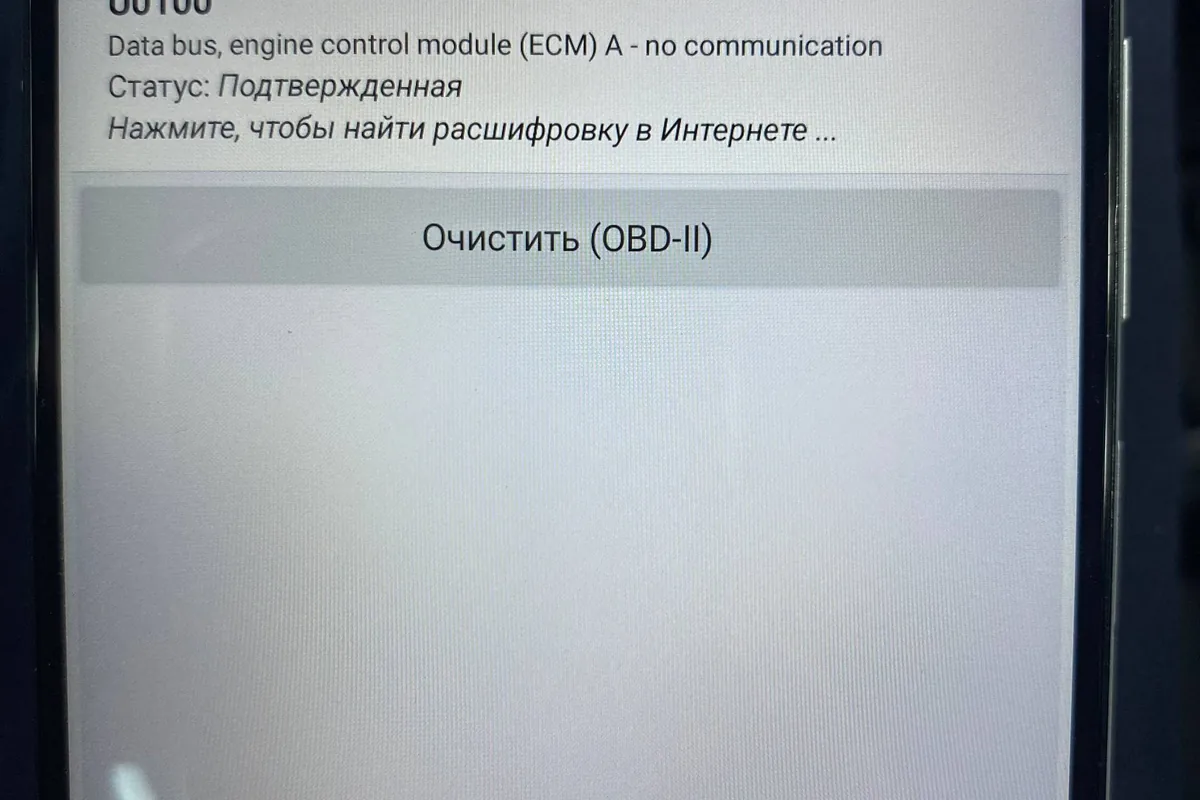

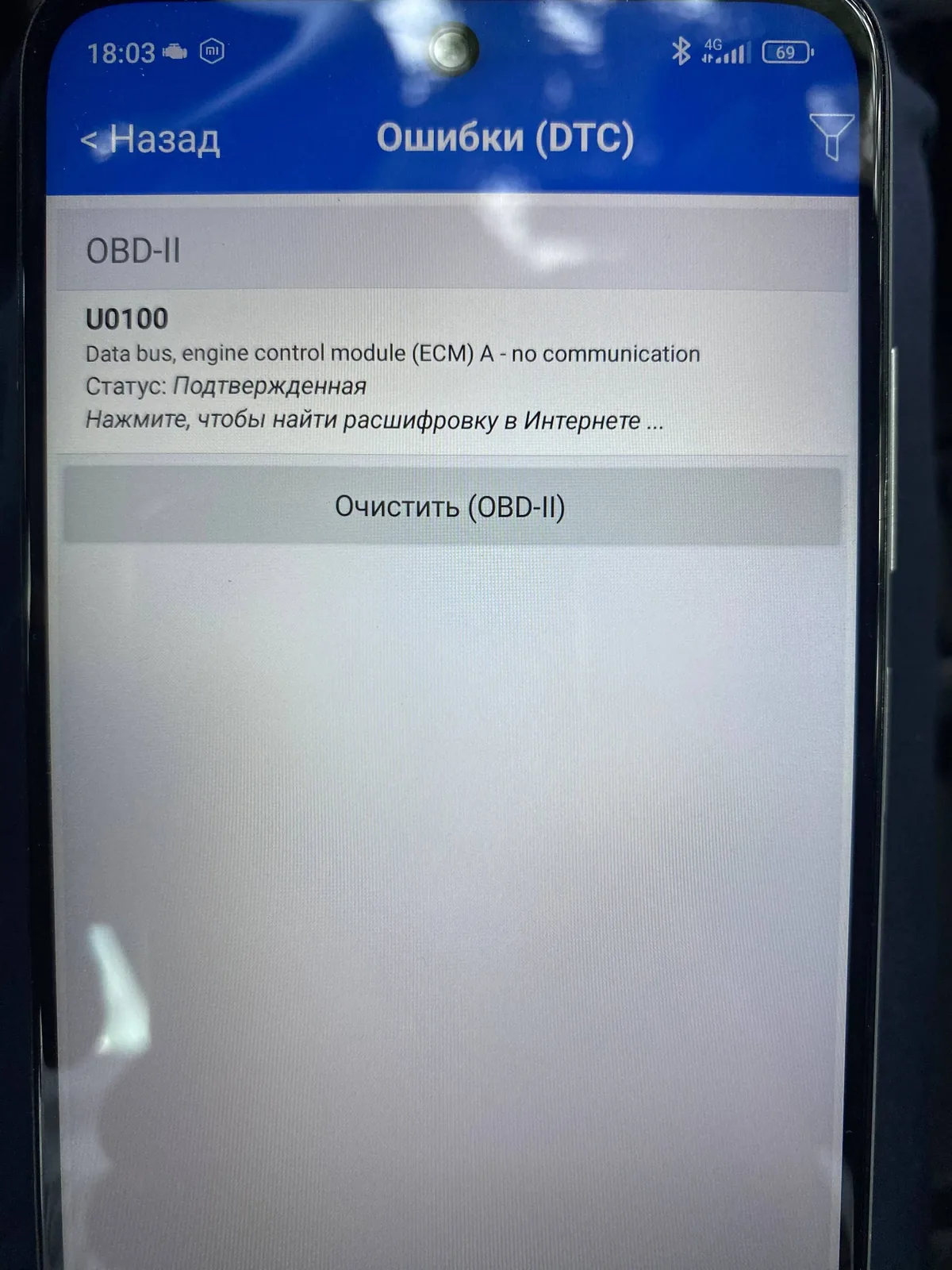

U0100 на Гранте 2013 года с автоматом — «нет связи с блоком управления двигателем». Это не поломка мотора, а обрыв или плохой контакт в шине данных: разъёмы и масса, а не железо

Код не из инструкции по М74, а общий, но на Гранте попадается. Это шина данных: контроллер перестал отвечать другим блокам. Причины — питание блока, масса, разъём, реже сам контроллер. По смыслу этот код — родственник P1602 из таблицы: и тот, и другой про питание и связь, а не про железо двигателя.

Мнение диагноста

Когда на Гранте вылезает связка вроде P1602, U0100 или «случайных» кодов сразу по нескольким системам, диагност первым делом смотрит не сканер, а клеммы аккумулятора и точки массы на кузове и на двигателе. Просадка питания во время пуска даёт целую гроздь ошибок, каждая из которых по отдельности выглядит как отдельная неисправность. Подтянули массу — половина кодов больше не появляется.

Чем читать

Для Гранты хватает адаптера ELM327 и любого приложения, работающего с ВАЗ. Но помнить надо две вещи:

1. Расшифровку сверяйте с таблицей выше, а не с подписью в приложении. Пример с P1602 и «Трансмиссией» — не единичный случай.
2. Смотрите не только коды, но и поток данных. Код скажет, какая цепь, а показания — датчик это или проводка. Подробно про это — в статье про датчики Лады Гранты.

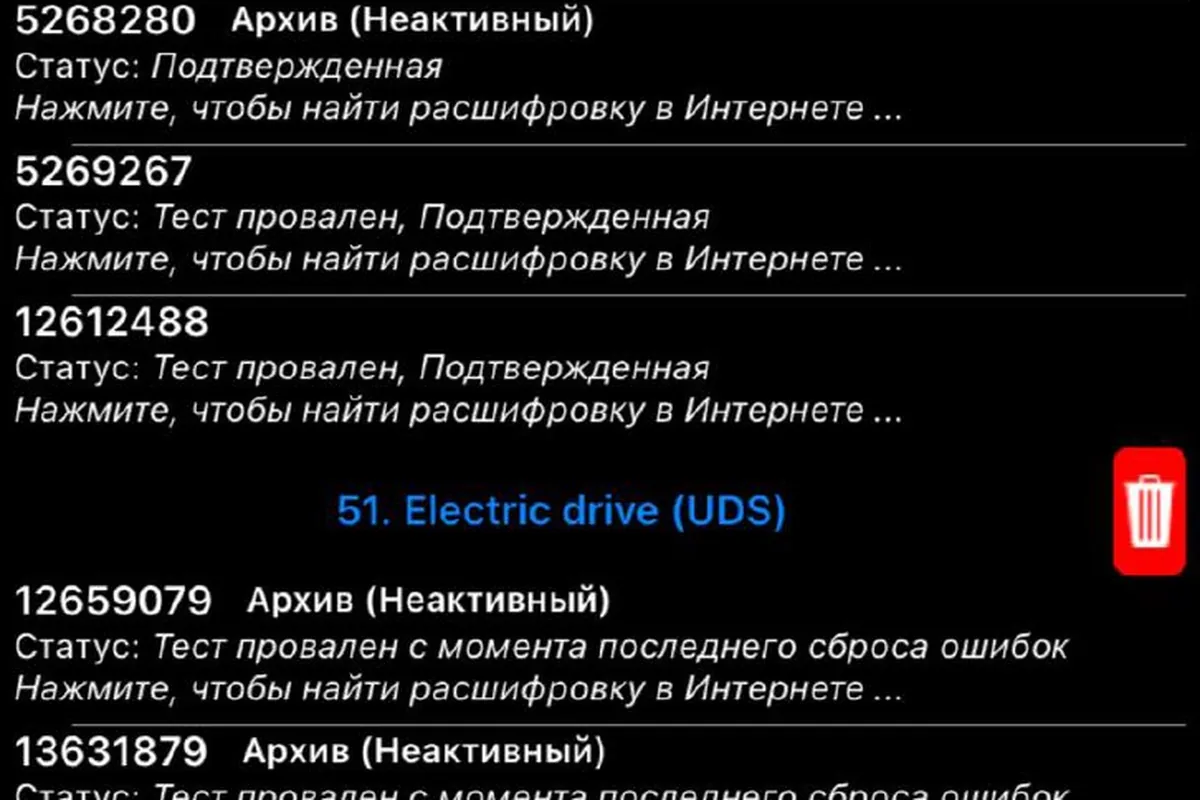

Так выглядят ошибки в дешёвом сканере: вместо P0363 и P1301 — сырые десятичные числа. Прибор их не расшифровывает, и владелец видит набор цифр, по которому ничего не понять

Полезная привычка: перед тем как стирать ошибку, записать её код и пробег. Половина диагностики по Гранте — это понимание, какая ошибка возвращается, а какая была разовой.

Какие ошибки можно стереть и забыть

Коротко о главном

У Гранты есть официальная таблица кодов — из инструкции по контроллеру М74, и она заметно точнее любых расшифровок из приложений. Самые частые коды на этой машине: P0504 (концевик тормоза, у автомата ещё и аварийный режим), P0830 (концевик сцепления), P1558 (возвратная пружина дросселя), P0363 с номерами цилиндров и группа кодов питания — P1602, U0100.

Правило, которое работает в девяти случаях из десяти: сначала клеммы, масса и разъёмы, потом поток данных, и только потом покупка детали. Коды в инструкции написаны как «цепь такая-то», и это не формальность.
