Генератор Форд Фокус 2 и 3: не заряжает, горит лампа АКБ, щётки и регулятор, умная зарядка

← Ford Focus (08.2004 — 04.2008)

Короткий ответ. Генератор на Форд Фокус 2 с 1.6 — на 105 А, на 1.8 и 2.0 — на 120 А, по креплениям они не взаимозаменяемы. Самая частая поломка — износ щёток: у владельцев они кончаются к 150–200 тыс. км, лампа АКБ начинает мигать, заряд проседает. Замена щёток с работой в 2024 году стоила около 3 300 ₽ плюс 3 000–3 500 ₽ за снятие генератора; полная переборка — 8 500 ₽ в Москве (декабрь 2024) без снятия. На Фокус 3 работает интеллектуальная зарядка с датчиком на минусовой клемме АКБ: напряжение от 12,2 до 15 В в зависимости от заряда и температуры — это норма, а не неисправность генератора. На Фокус 2 по книге сигнализатор горит при сети ниже 12,0 В, выше 15,0 В — неисправен регулятор.

Если вы искали «фазорегулятор» — это не часть генератора, а муфта изменения фаз на распредвале 1.6 Ti-VCT; о ней в статье про 1.6 Ti-VCT.

Какой генератор стоит

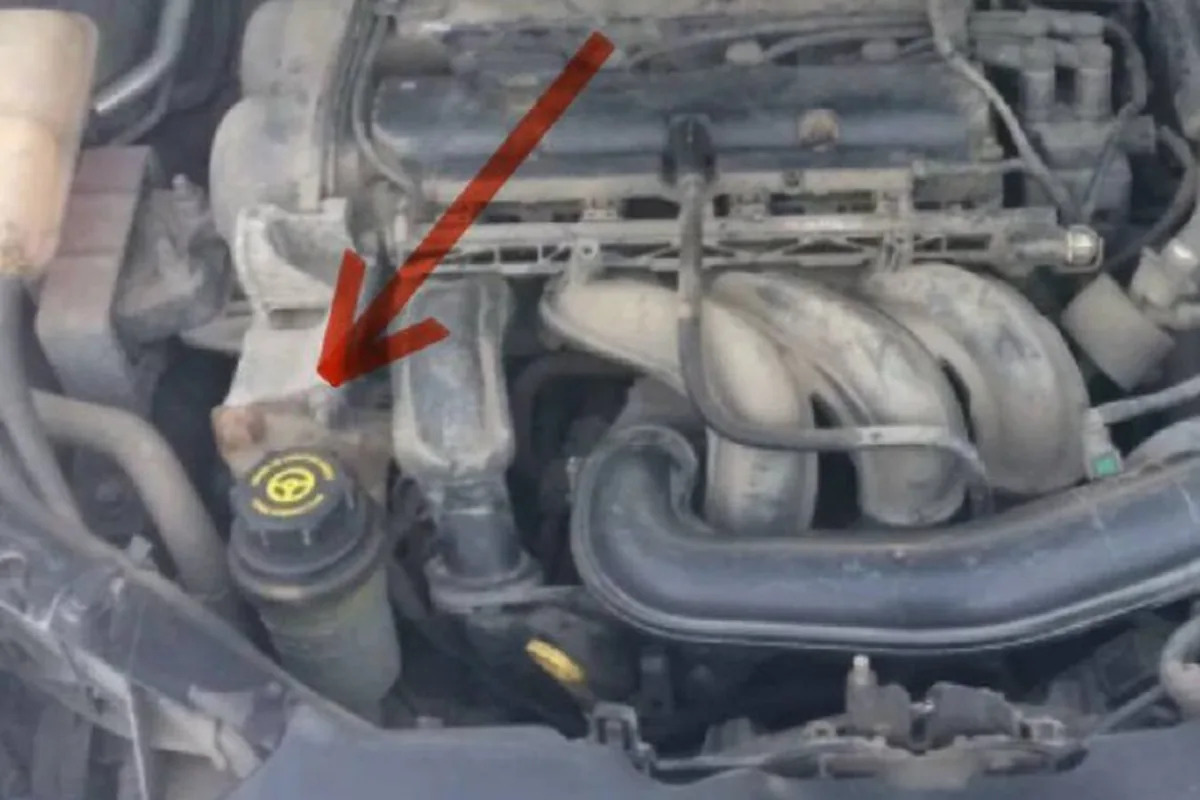

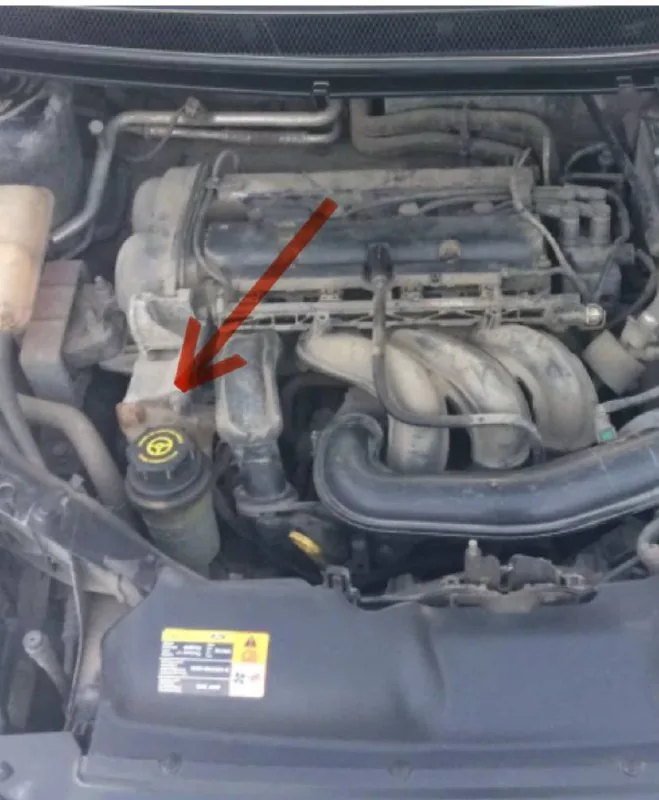

Стрелка показывает шпильку крепления генератора на Фокусе 2 рестайлинг, которая при снятии выкручивается туго.

По словам владельцев, генератор от 1.8/2.0 на 1.6 не встаёт по креплениям, а 150-амперный ставят только с доработками. Владелец, заменивший реле-регулятор на своём 105-амперном генераторе, получил постоянную ошибку P1632 и выяснил, что с неродным реле она будет висеть всегда.

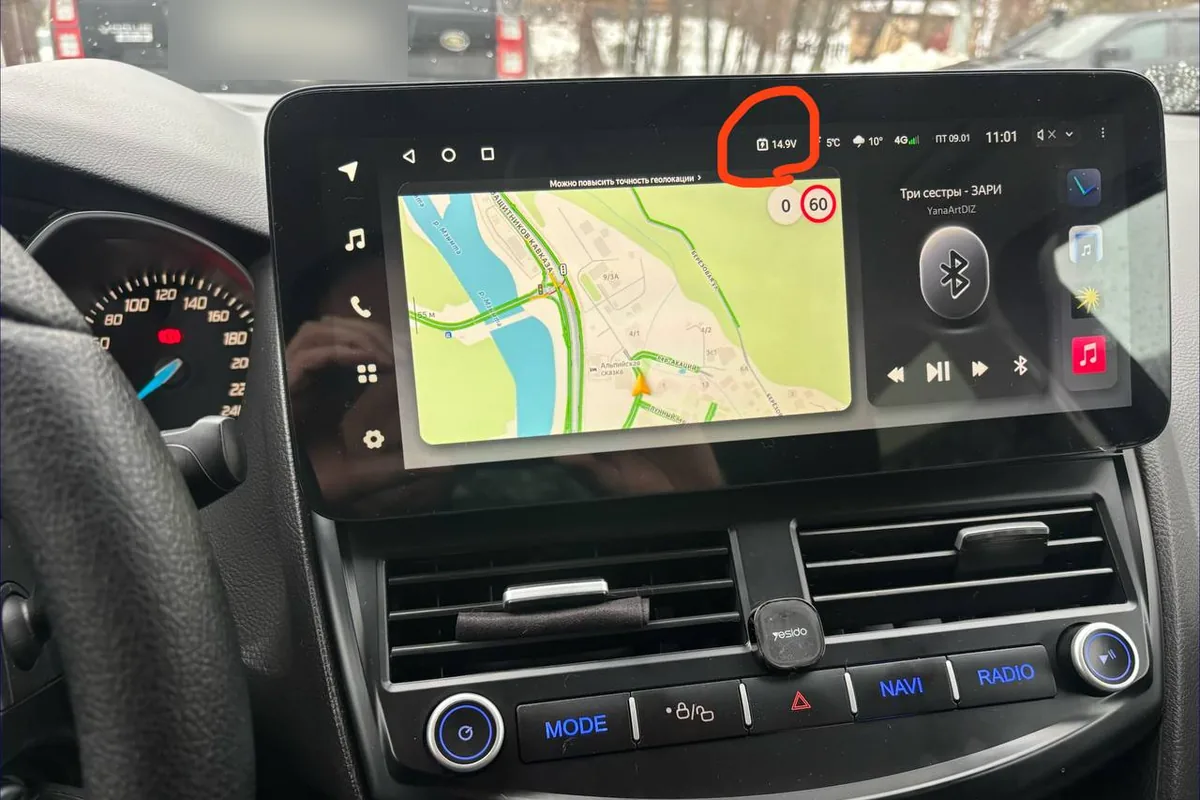

Заряд колеблется в пределах 14,7–14,9 В — владелец сомневался, не много ли это после замены аккумулятора.

Нормы напряжения: Фокус 2 и Фокус 3 — разные

Фокус 2. По книге ЗР для 1.8/2.0 сигнализатор разряда загорается при напряжении сети ниже 12,0 В, а напряжение выше 15,0 В означает неисправность регулятора (стр. 44, 66). У исправной машины владельцы видят 13,8–14,5 В и зависимость от погоды.

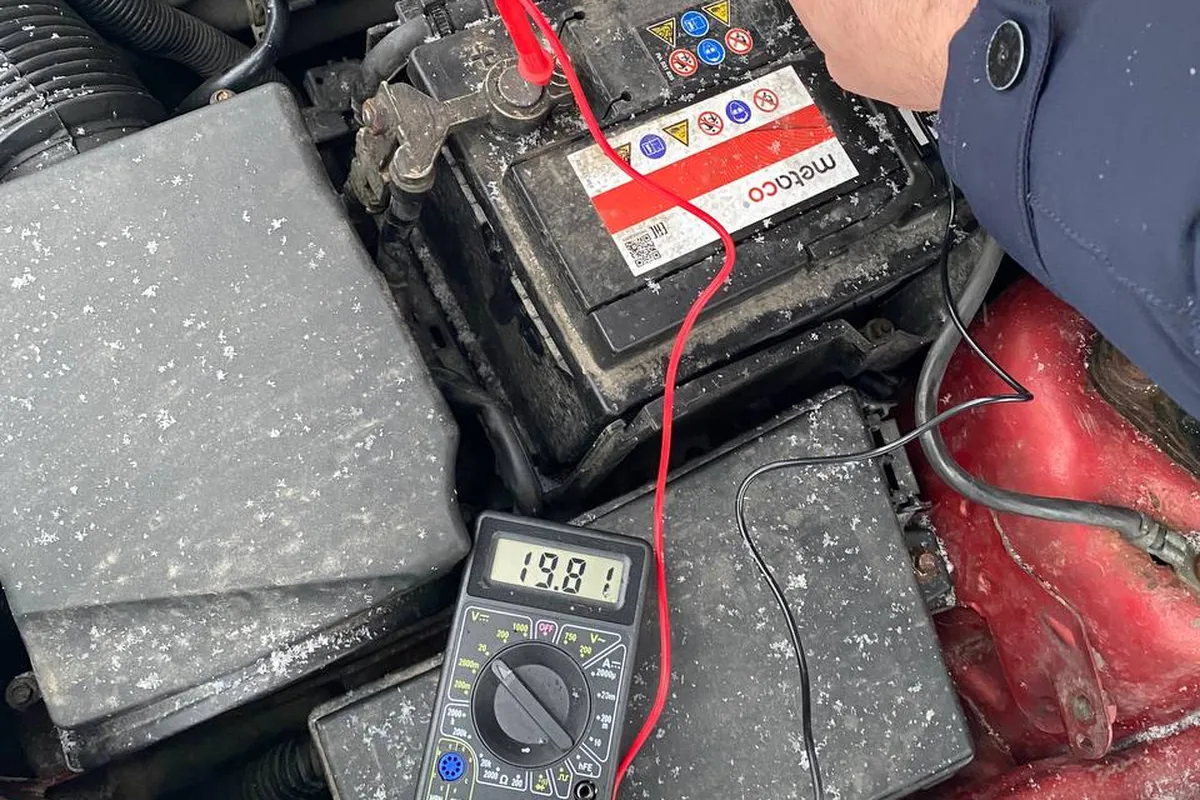

После ремонта генератора через две недели напряжение поднялось до 19 В, от перенапряжения начали перегорать лампы в фарах.

Заметил зависимость заряда от наружной температуры воздуха, алгоритм работы не менялся — что на сдохшем АКБ, что на нулевом. При тёплой погоде заряд около 13,8–14,0. Около нуля — в районе 14,2. Ниже −5…−10 уже повыше, в районе 14,3, изредка 14,4. Недавно было −26, держит 14,5 стабильно. И при запуске, какая бы погода ни была, напряжение всегда слегка повышено на несколько десятых.

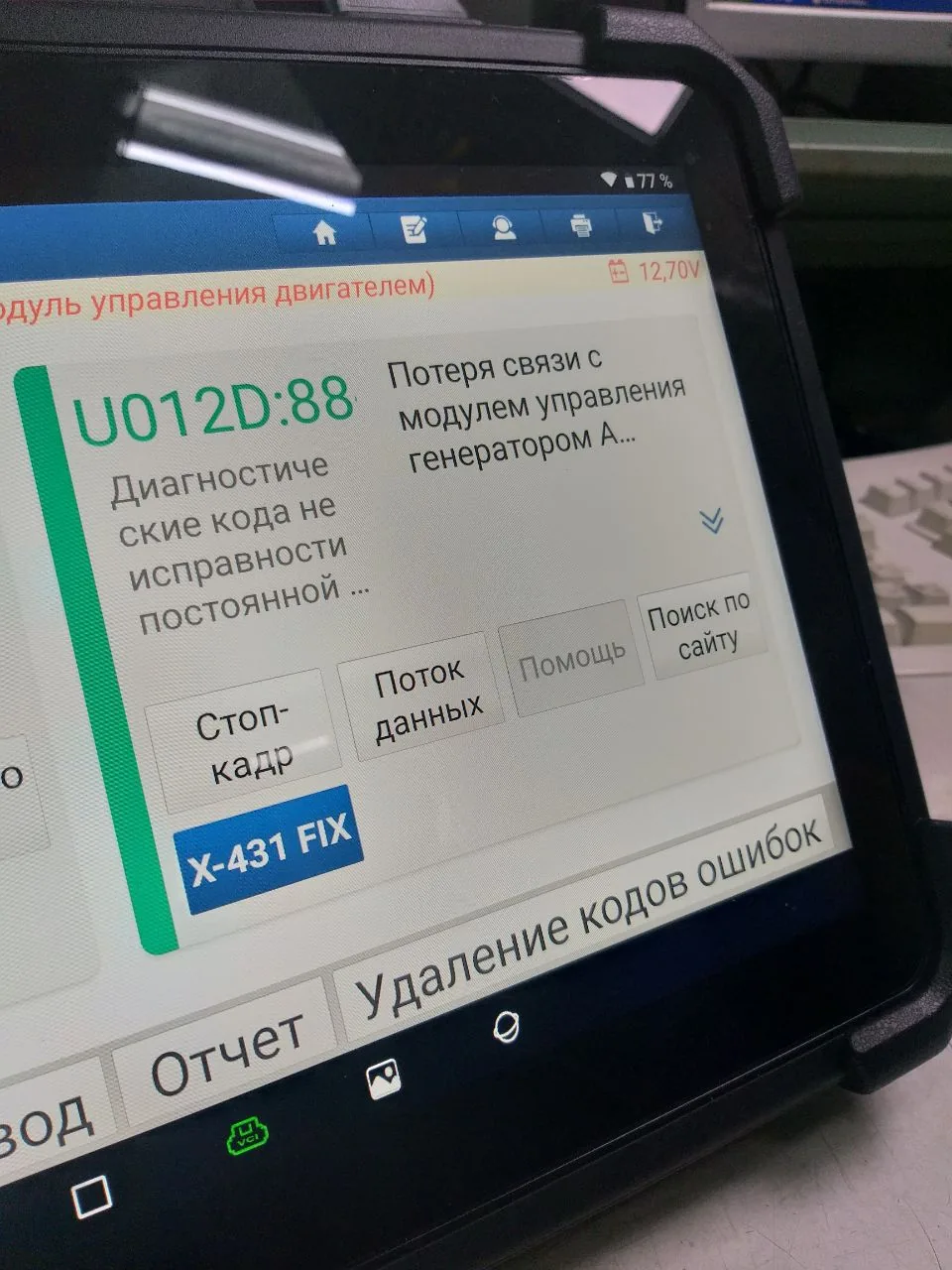

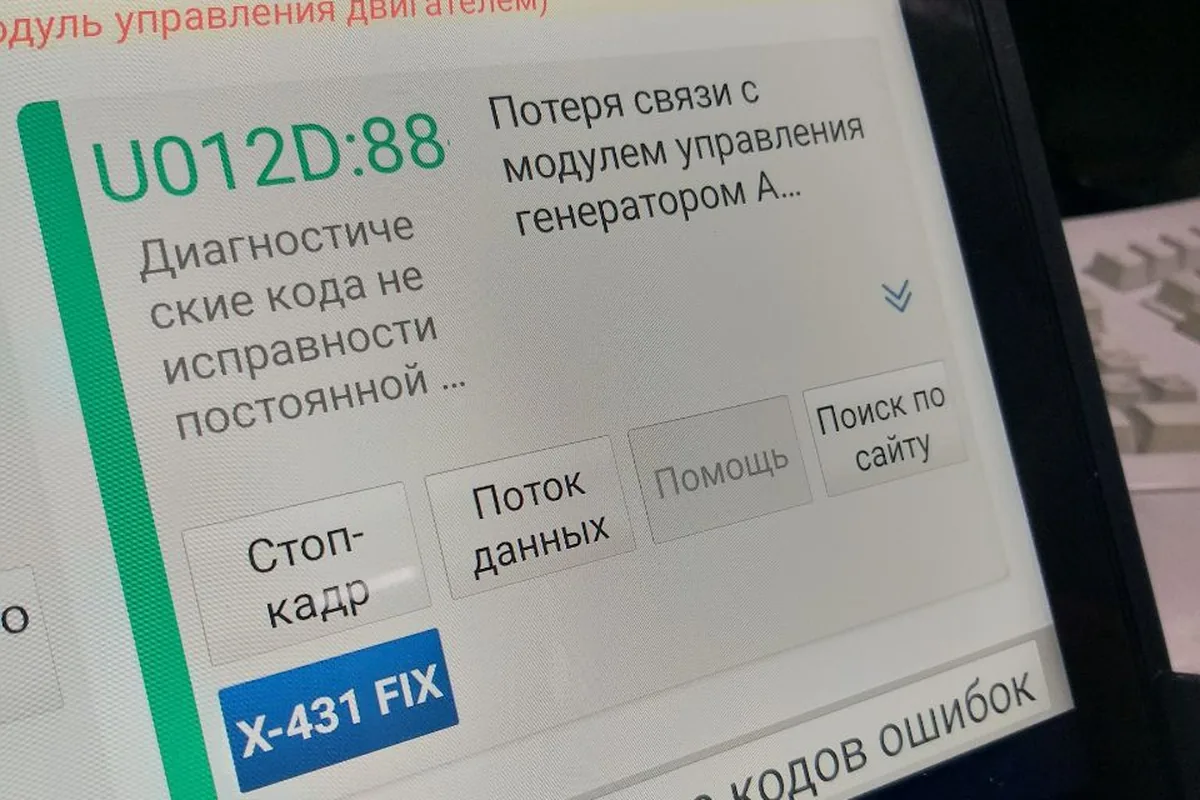

Сканер записал потерю связи с модулем управления генератором — у умной зарядки ошибки ищут и по шине, а не только по щёткам.

В моторном блоке предохранителей Фокус 2 есть предохранитель F31 на 10 А с подписью «система зарядки АКБ» (ЗР, стр. 189–190). Владельцы называют его предохранителем упрощённой «умной» зарядки, которая понижает напряжение в жару, и вынимают, чтобы получить постоянные 14,4 В. Делать это стоит, только если аккумулятор реально не дозаряжается на коротких поездках.

Фокус 3. Здесь интеллектуальная зарядка полноценная: блок решает, сколько отдавать в АКБ, по данным датчика на минусовой клемме. Сразу после пуска напряжение 14,5–15 В, через пару минут может упасть до 12,1–12,5 и так держаться даже с включёнными фарами и кондиционером. На морозе владелица 2012 года видела 14,6–15,1 В. Если снять разъём датчика тока, генератор «херачит 14,6» постоянно — так делают, но аккумулятор при этом живёт в режиме постоянного перезаряда.

• После замены аккумулятора на Фокус 3 владельцы сбрасывают адаптацию BMS — иначе система заряжает новый АКБ как старый.
• Тревожные признаки на Фокус 3 — мерцание приборов, отключение ЭУР и «гирлянда» ошибок: так выглядит реальный отказ генератора или датчика.

Выбор и зарядка аккумулятора — в статье про аккумулятор.

Горит лампа АКБ: щётки, регулятор, фишка

На Фокус 2 при недозаряде часто висит ошибка P1246 (лампа то загорается, то гаснет), реже P0620. Прежде чем снимать генератор, посмотрите на разъём: у владельца Фокус 2 рестайлинга 1.8 лампа загоралась с P1246 при напряжении 13,4–13,5 В, а причиной оказалась закисшая, перемотанная изолентой фишка на генераторе. Другому помогло найти переломленный провод той же фишки.

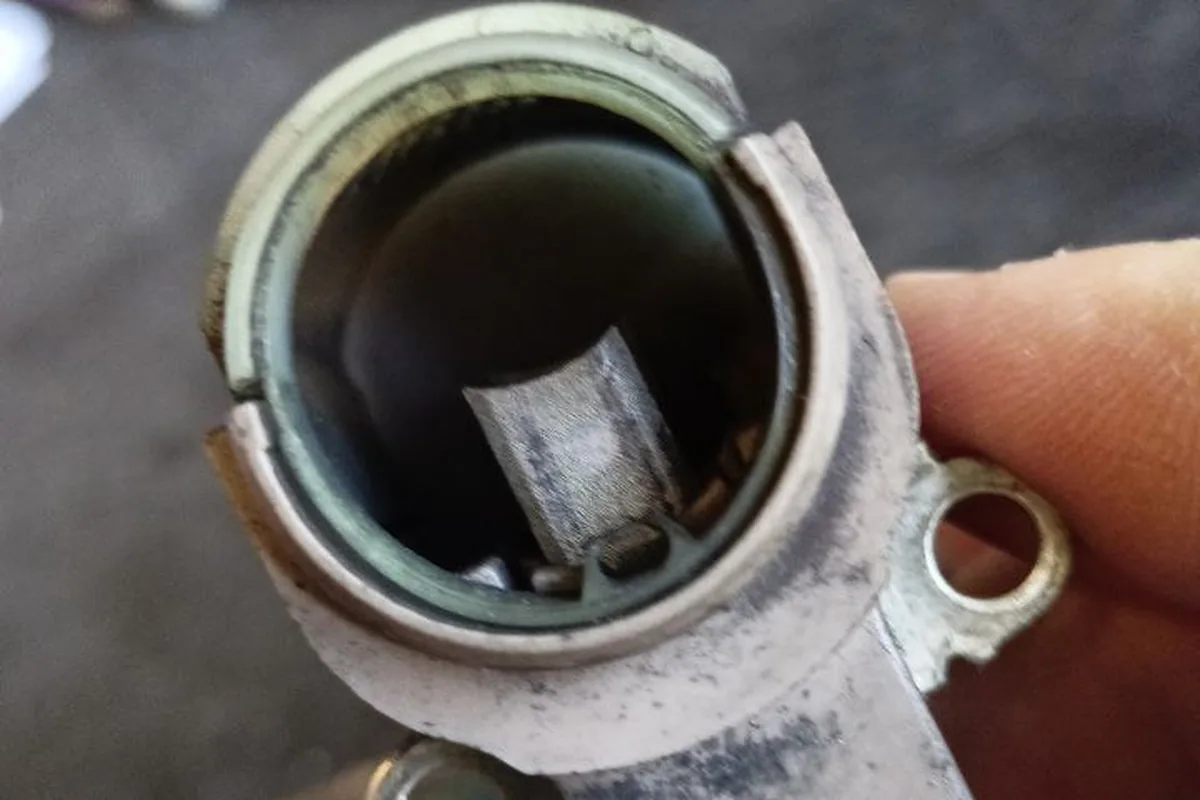

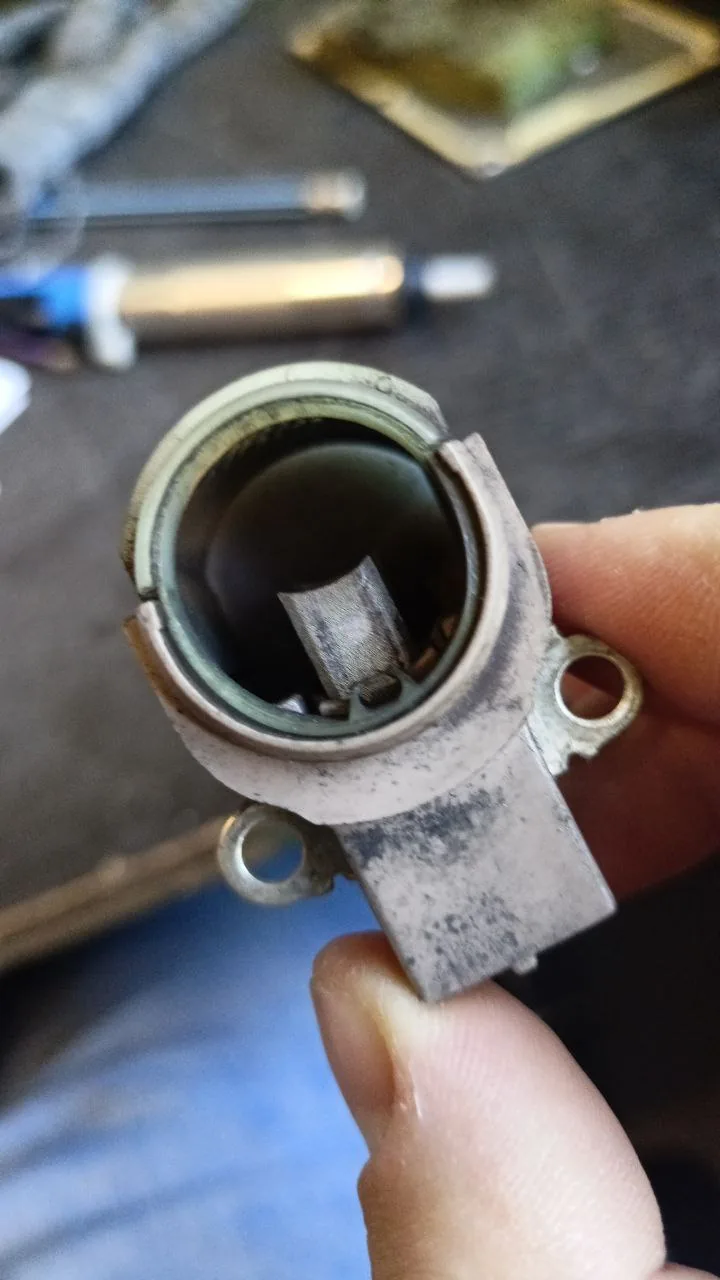

По длине щёток видно, пора ли менять щёточный узел — владелец сомневался, хватит ли остатка.

Я занимаюсь стартерами и генераторами. На моём Фокусе щётки кончились к 200 тысячам пробега, поменял щётки и поехал дальше. Там в основном ходят только оригинальный регулятор, и менять его просто так нецелесообразно. Регулятор либо работает, либо нет.

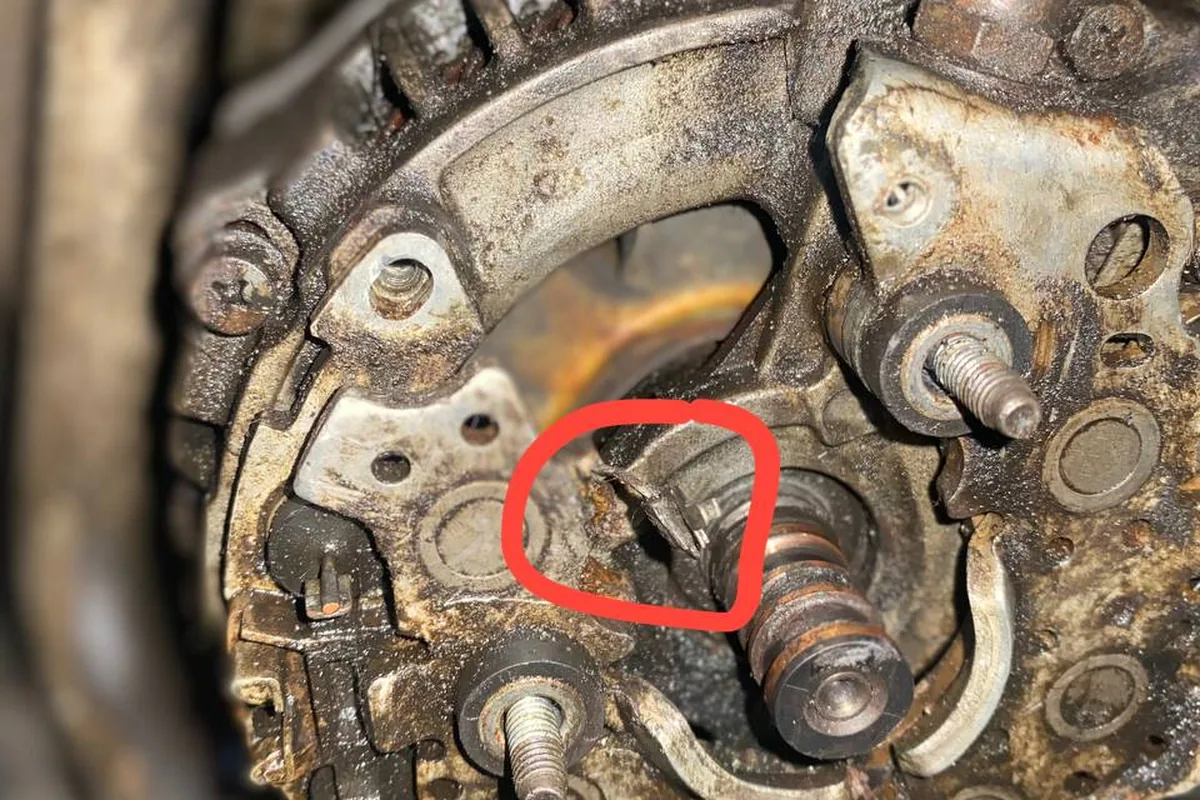

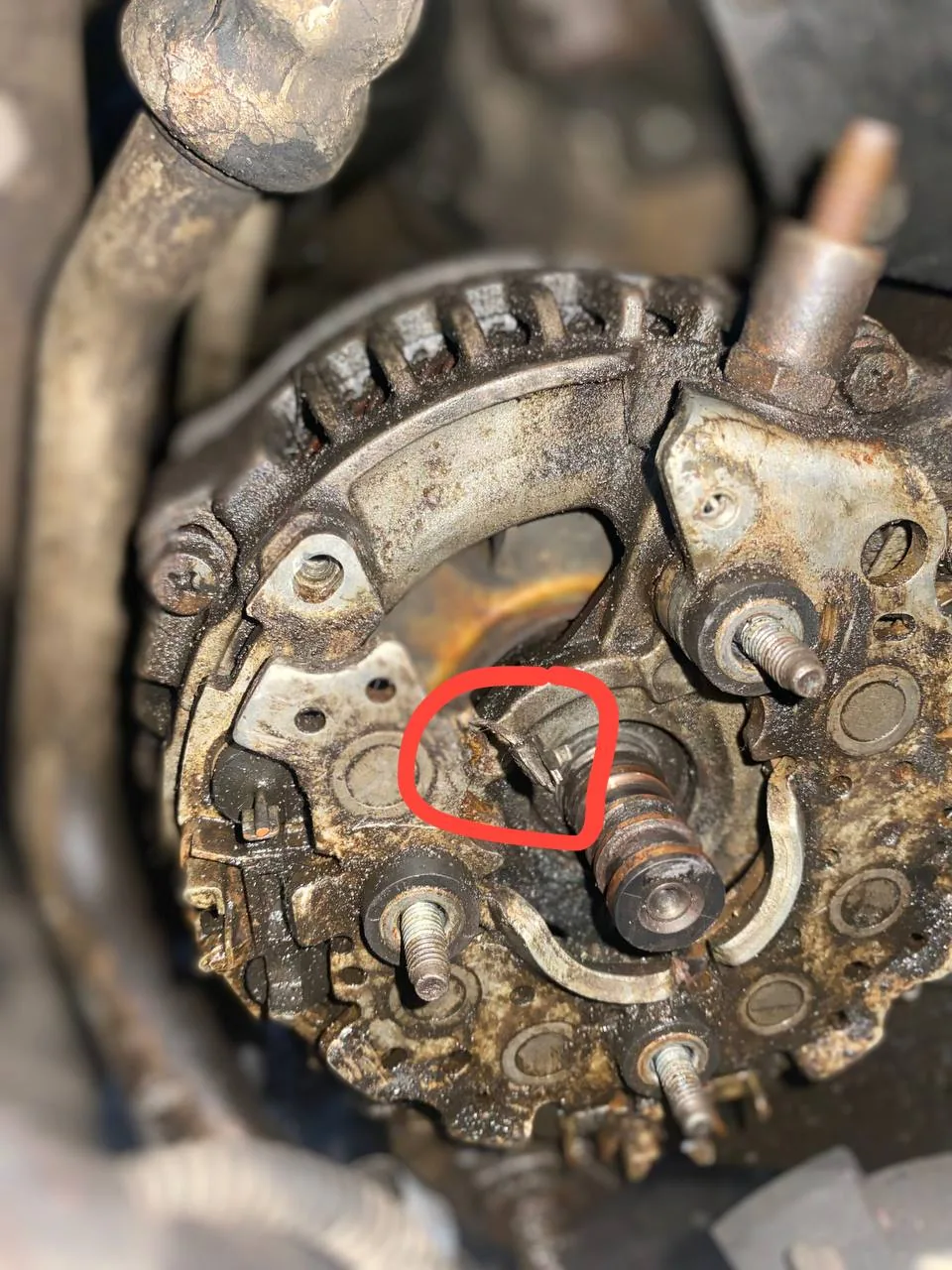

При снятии щёток без демонтажа генератора на Фокусе 2 у щёточного узла обломился контакт — место обведено.

• Щётки. Кончаются к 150–200 тыс. км: у одного владельца на 151 тыс., у другого на 156 тыс., у мастера — к 200 тыс. После замены зарядка возвращается к 14,5 В.
• Регулятор. Из аналогов владельцы называют Transpo IN6601 и IN6343; по их словам, первый держит 14,0 В, второй 13,5 В. Неоригинальный регулятор — частая причина «прыгающего» напряжения после ремонта (от 11,9 до 19 В у одного владельца) и ошибок.
• Диодный мост. Воет или пищит под нагрузкой, когда включены обогревы и свет.
• Подшипники. Гудят; перед заменой снимите ремень и прокрутите генератор рукой — у владельца «гудящий генератор» оказался подшипником муфты кондиционера.

Мнение установщика

Проверку генератора начинайте с проводов, а не с генератора: замерьте напряжение прямо на выводе генератора и на клеммах АКБ на работающем моторе с нагрузкой. Разница больше 0,3–0,4 В — плохой силовой провод или масса. И никогда не проверяйте генератор снятием клеммы на работающем моторе: скачок напряжения убивает электронику, а на Фокусе её много.

Последнее — прямо из книги ЗР: при работе генератора нельзя отключать аккумулятор, скачки напряжения могут повредить электронные компоненты; обратная полярность пробивает диоды выпрямителя (стр. 186). Совет «сними клемму — если не глохнет, генератор живой» владельцы до сих пор дают друг другу, но проверять так не стоит.

Ремонт или замена: цены

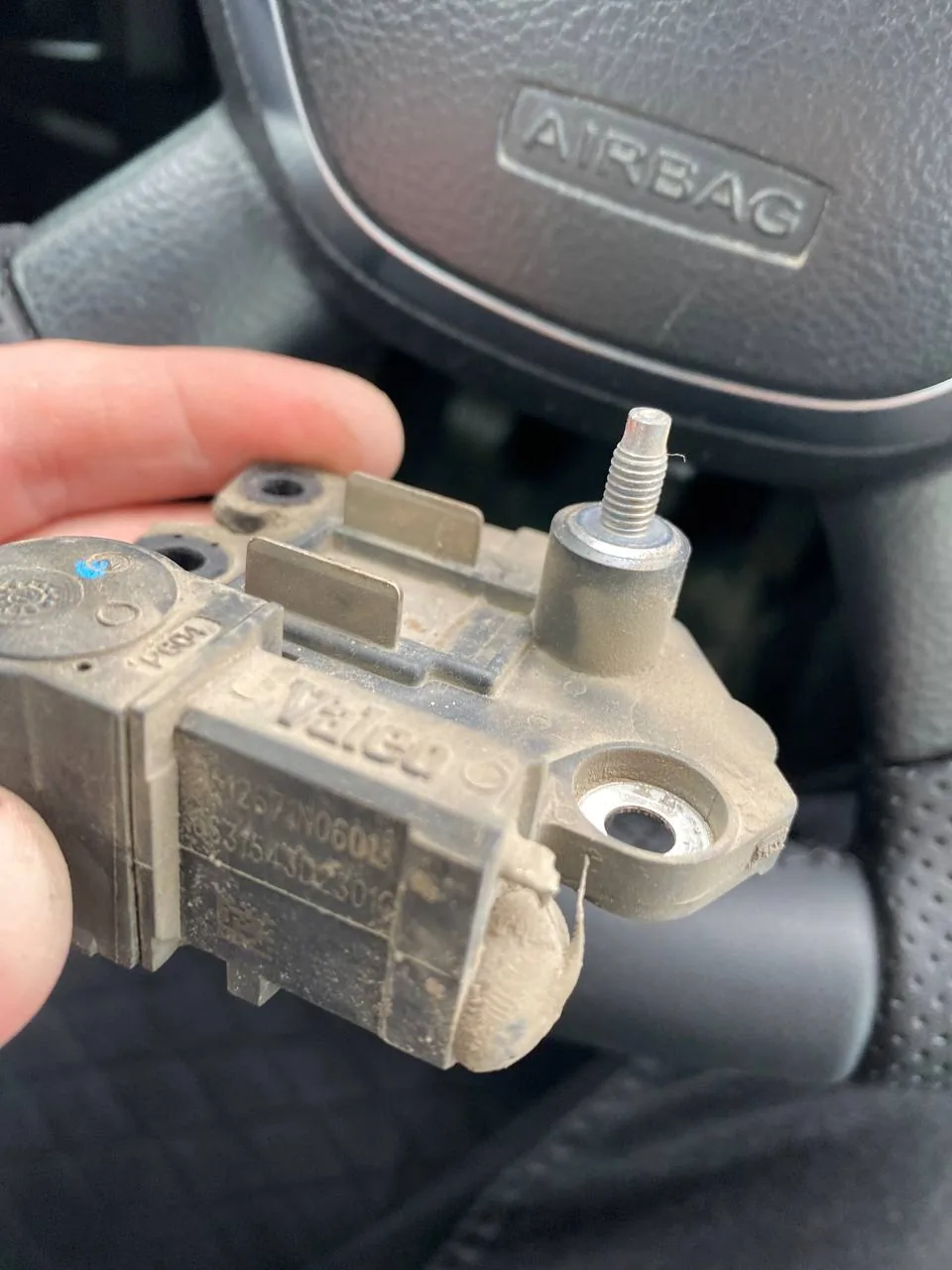

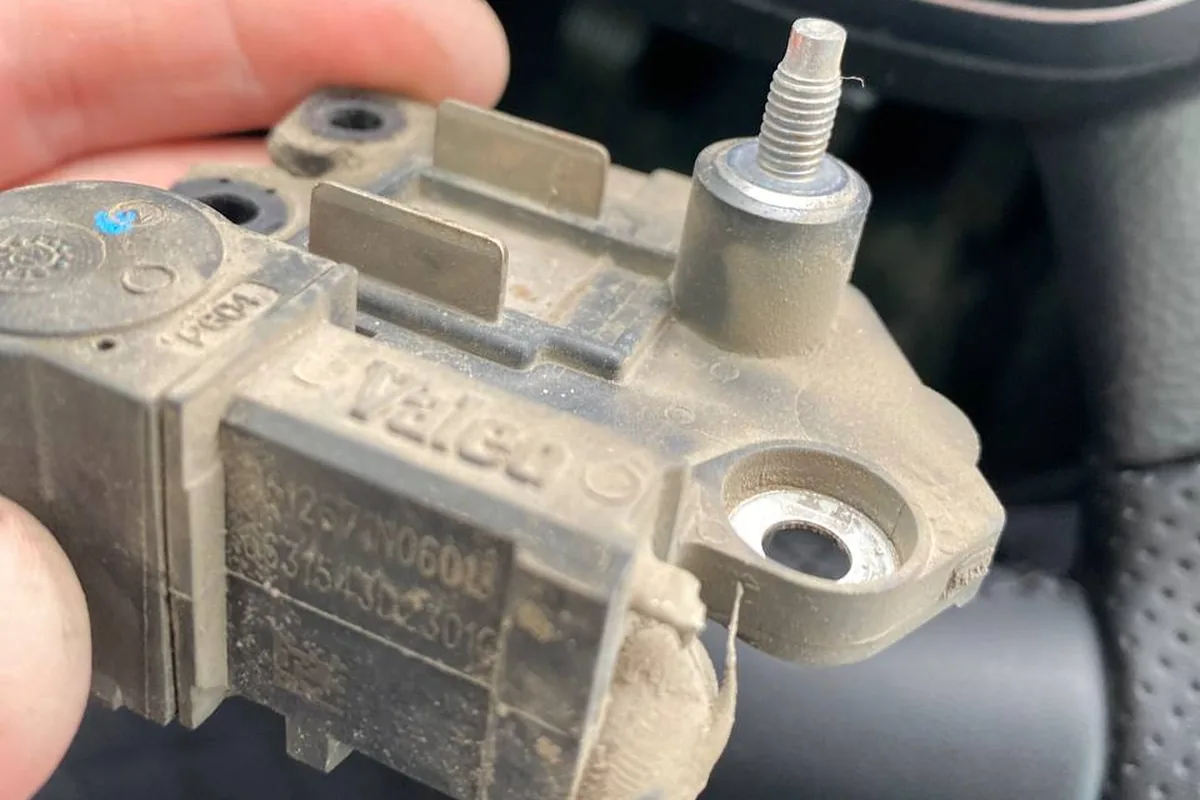

Замена щёток и регулятора — работа на 20–30 минут, после которой проблема с зарядкой ушла.

По этим цифрам переборка родного генератора обычно выходит не дешевле нового аналога, если щётками дело не ограничивается. Если меняются только щётки, ремонт выгоднее вдвое.

Как снять: разница моторов

• Фокус 2 1.6. Самый простой вариант — владельцы 1.6 100 и 1.6 115 снимают генератор за 5–10 минут без подъёмника: отвести в сторону бачок гидроусилителя, открутить верхний болт и шпильку, ослабить нижний болт, сдвинуть генератор вниз и снять ремень, отжать фиксатор фишки, открутить гайку силового провода «на 10». При установке ремень проворачивают, чтобы он встал ровно по ручьям.
• Фокус 2 1.8/2.0. «Там беда»: доступ хуже, болты закисают и ломаются; у владельца 2.0 при ремонте обломилась шпилька генератора. Момент затяжки болта генератора к кронштейну — 48 Н·м (ЗР, приложение).
• Фокус 3 1.6. По словам владельца, генератор «расположен максимально удобно», щётки он поменял сам за 500 ₽ на аналоги. Генератор на Фокус 3 1.6 ещё и приходится сдвигать, чтобы снять впускной коллектор.

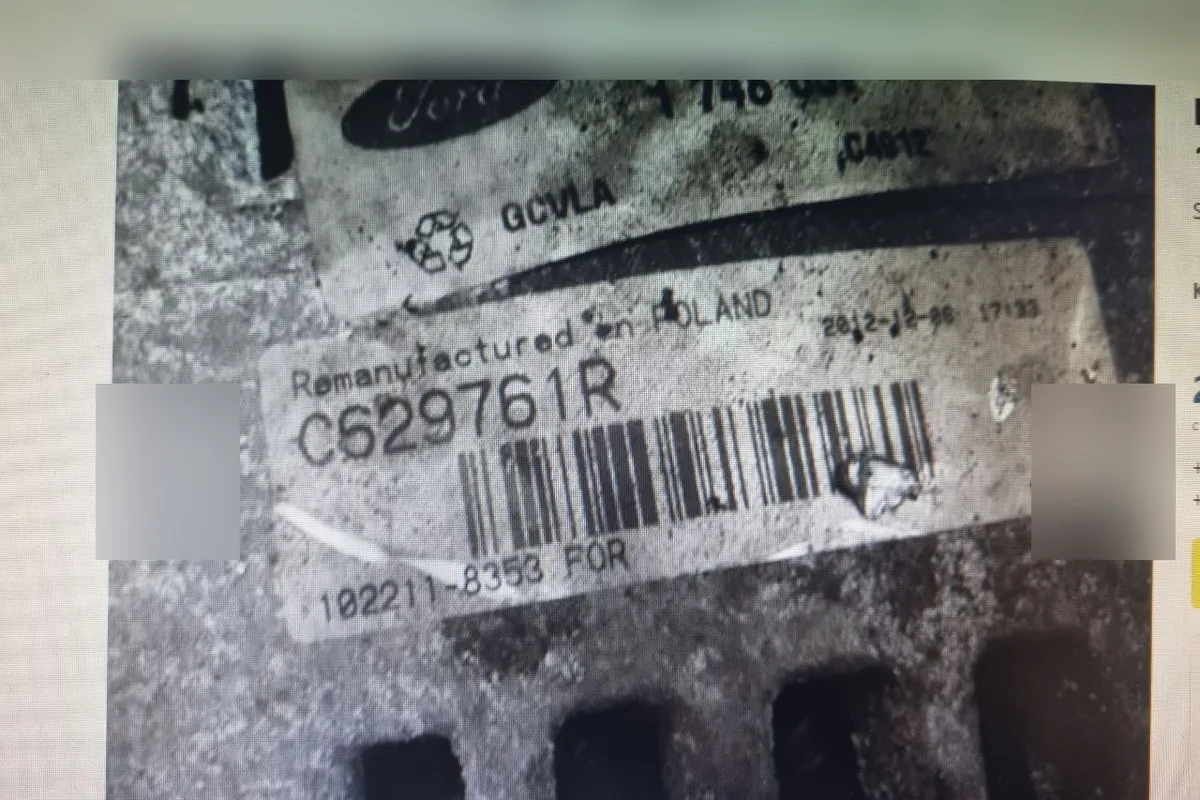

Прежде чем брать щётки, смотрят на наклейку генератора: у Фокуса стоят разные производители, и щётки от одного к другому не подходят.

Про ремень, который крутит генератор, его размеры и свист — в статье про ремень генератора.

Диагноз за пять минут

1. Посмотрите напряжение сканером или вольтметром через 5 минут после пуска, без нагрузки и с фарами, обогревом и печкой.
2. Фокус 2: 13,8–14,5 В — норма; ниже 13 с горящей лампой — щётки, регулятор, фишка; выше 15 — регулятор (по книге).
3. Фокус 3: колебания 12,2–15 В без ошибок — работа умной зарядки; мерцание приборов, отключение ЭУР, ошибки — генератор или датчик на клемме АКБ.
4. Проверьте фишку генератора и силовой провод, прежде чем снимать сам генератор.
5. Если генератор снят, меняйте щётки, а регулятор ставьте оригинальный или проверенный — дешёвый даёт скачки напряжения.

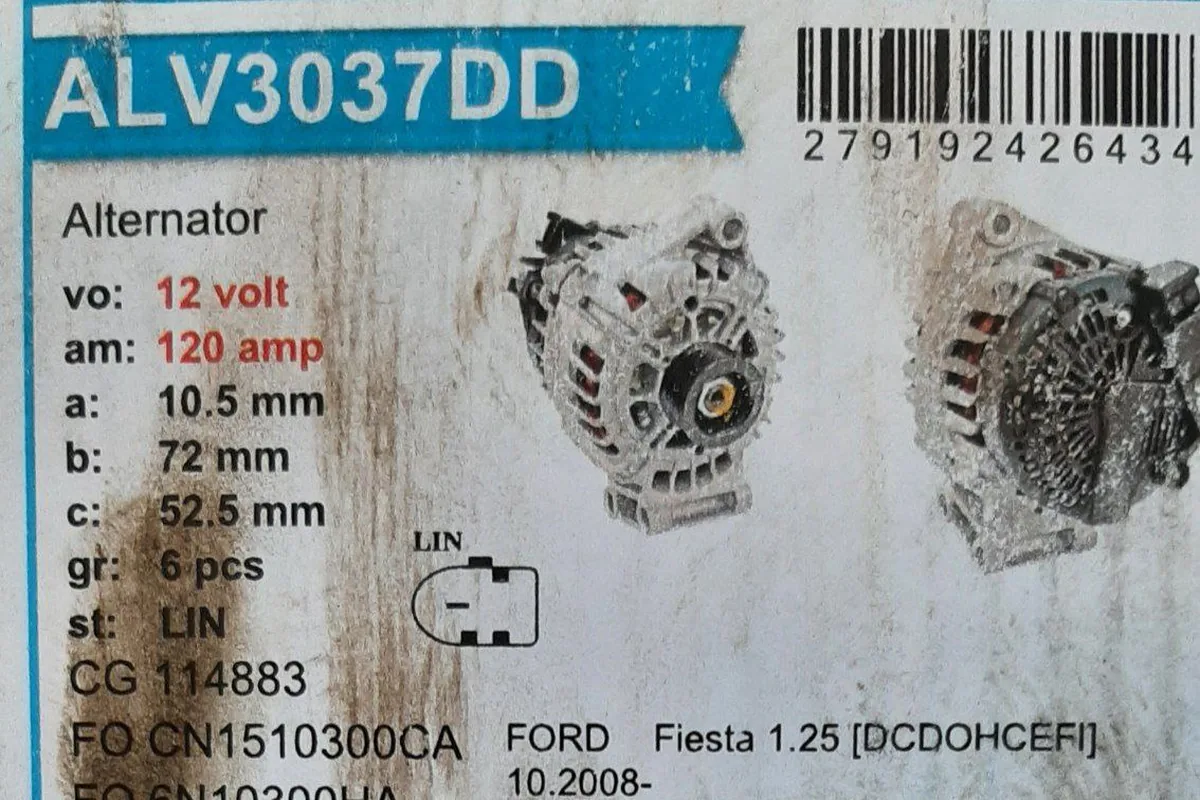

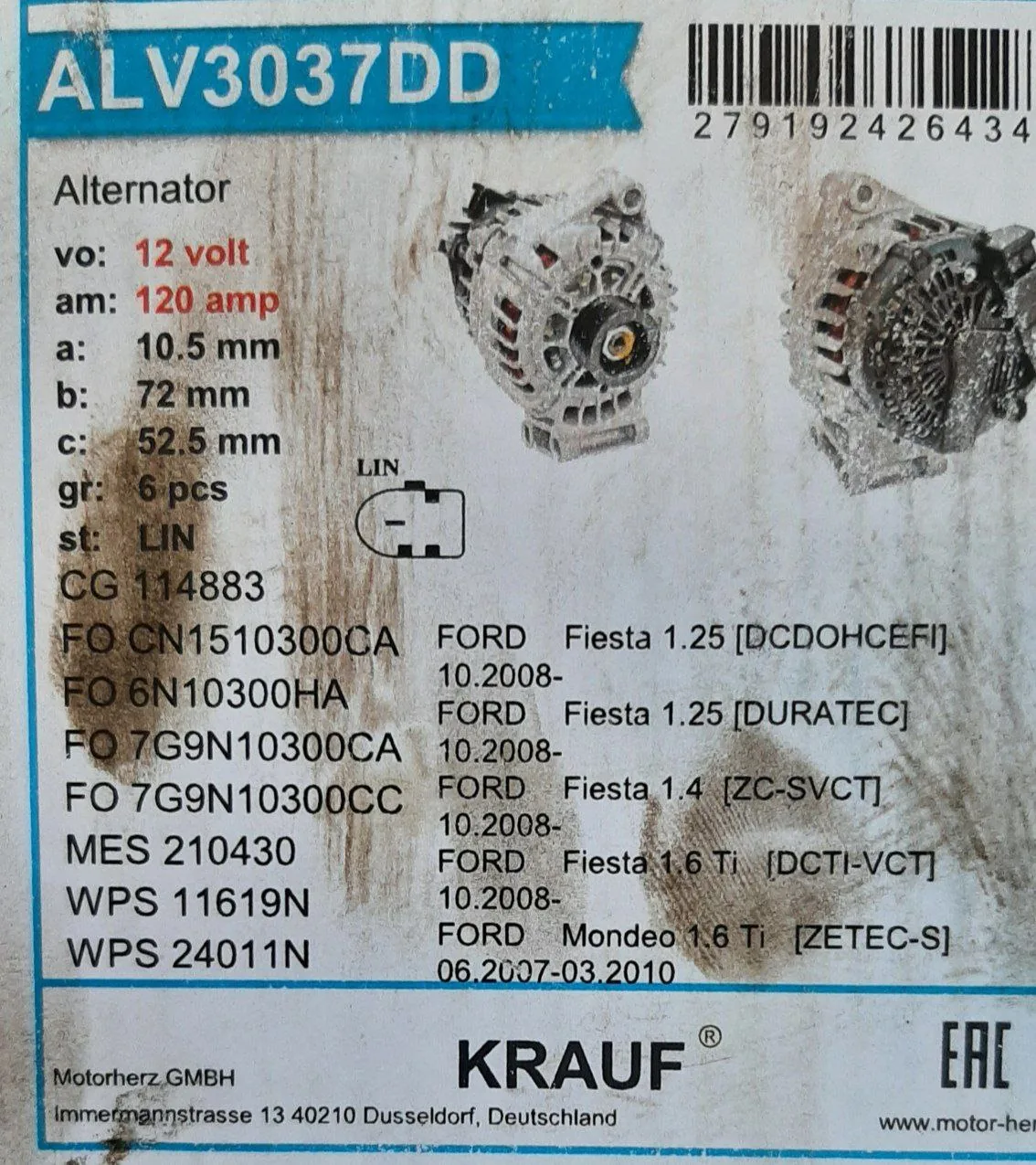

Вместо старого Valeo владелец поставил генератор Krauf на 120 ампер.
