Электрика GAC GS8: предохранитель датчика IBS, диод вместо него и почему в мороз это работает наоборот
Электрика GS8 обсуждается в клубе больше, чем любая другая система, и почти весь разговор крутится вокруг одной детали — датчика тока на минусовой клемме и его предохранителя. Разберём, что он делает, зачем его снимают, что при этом происходит и почему у этой доработки нашлось неожиданное возражение.
Что такое датчик IBS и его предохранитель

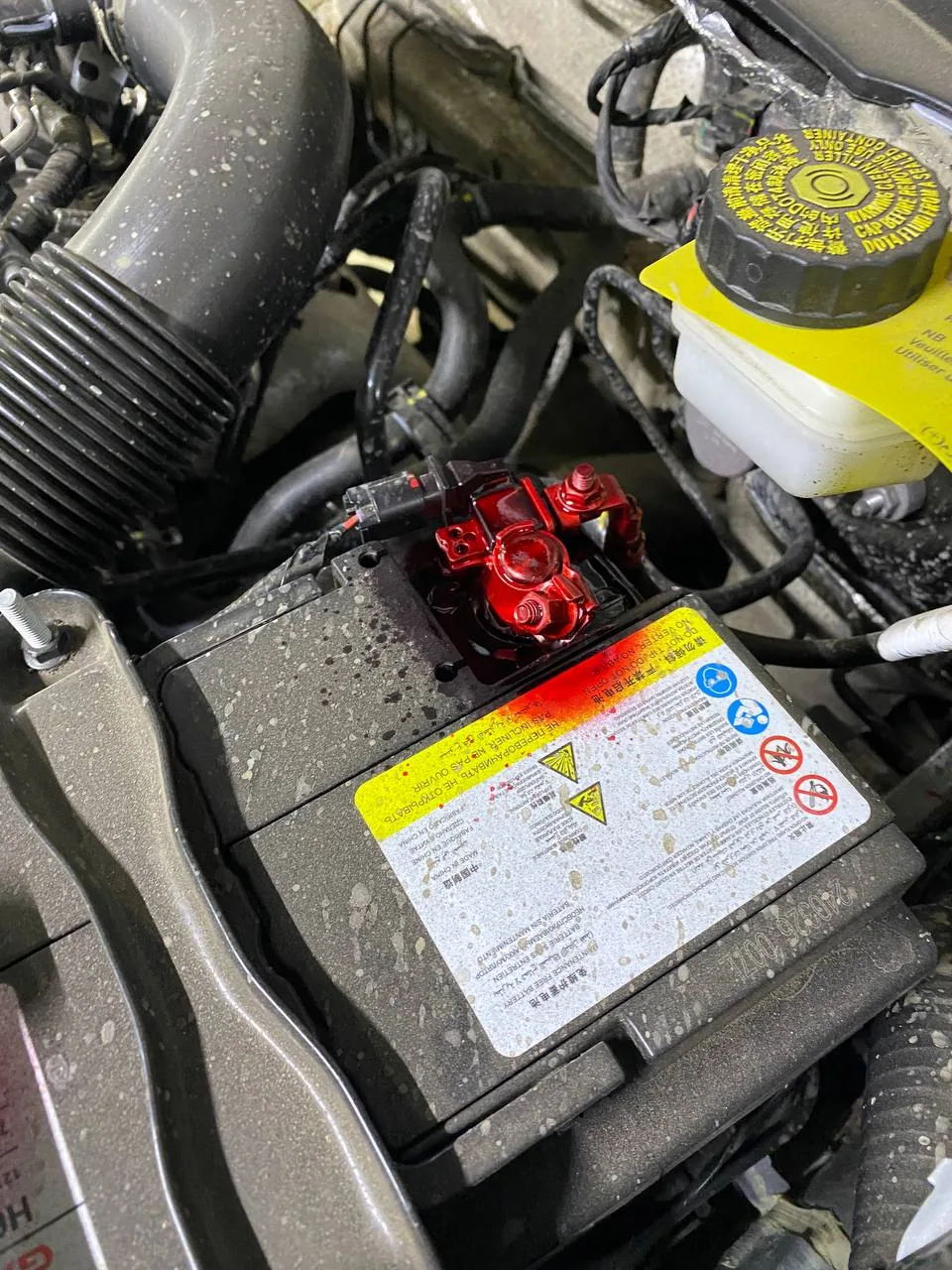

На минусовой клемме аккумулятора стоит датчик тока (IBS). Он считает, сколько энергии уходит и приходит, и по его данным блок решает, когда генератору заряжать батарею, а когда разгрузиться ради экономии топлива. Это и есть та самая «умная зарядка», из-за которой напряжение в сети прыгает от 12,1 до 14,4 вольта.
| Режим | Напряжение |
|---|---|
| Заглушенная машина | 12,5 — 12,8 В |
| Холостые, потребители выключены | 12,1 — 12,4 В |
| Холостые или движение со светом | 14,1 — 14,3 В |
| После долгого простоя, ускоренный заряд | до 14,4 В |
Доработка, которую делают в клубе
Смысл её — вывести датчик из игры, чтобы генератор работал постоянно. Делают двумя способами: снимают предохранитель датчика или впаивают вместо него диод.
Вчера вместо предохранителя припаял диод. Теперь при любых нагрузках на аккумуляторе постоянно 14,05 вольт, а на бортсети и на ЭБУ 13,36 вольт. Ушли тычки при переключении, и стеклоочистители начали работать нормально. Аккумулятор утром 12,7, раньше 11,8-12,3.
Результат заметный: батарея утром 12,7 вместо 11,8–12,3. Плюс побочные эффекты — исчезли толчки при переключении и нормализовалась работа стеклоочистителей, потому что напряжение перестало проваливаться.
Мы эту доработку не рекомендуем: это вмешательство в штатную электрику, которое в спорной ситуации сыграет против вас, а расход топлива при постоянно нагруженном генераторе растёт. Но знать о ней стоит — если покупаете машину с рук и видите диод вместо предохранителя, теперь понятно, зачем он там.
Возражение, которое нашлось зимой
Самая ценная находка по теме — и она против доработки:
Самый главный аргумент против снятия предохранителя оказался как раз в морозы. С предохранителем IBS при запуске в −20 напряжение хоть с фарами, хоть без фар было 14,4-14,45 В. А вот без предохранителя — не более 14,2 В. В итоге в волну морозов и короткие поездки аккумулятор без предохранителя стал подразряжаться, так как при 14,2 В, видимо, хуже брал заряд.
Это переворачивает логику доработки. Штатная система, видя разряженную AGM-батарею на морозе, поднимает напряжение до 14,4–14,45 В — то есть даёт именно тот повышенный заряд, который нужен AGM. Без датчика генератор работает в фиксированном режиме и выдаёт 14,2 — и этого зимой не хватает.
| С предохранителем (штатно) | Без предохранителя | |
|---|---|---|
| Летом, спокойная езда | 12,1–12,4 без нагрузки, 14,1–14,2 со светом | постоянно около 14 |
| Зимой, после простоя | 14,4–14,45 В | не более 14,2 В |
| Короткие поездки в мороз | батарея добирает заряд | батарея подразряжается |
| Расход топлива | ниже | выше |
Есть и владельцы, которые не трогали ничего и довольны:
Многие пишут, что автохолд работает с рывками. Специально включил и катаюсь второй день — очень плавно и легко снимается с тормоза, ничего не пинается и не тупит. АКБ на заглушенной 12,7-12,8. Предохранитель на месте, заряд на холостых снижается до 13-13,3, в движении поднимается до 14,2.
Блоки предохранителей
Схемы блоков на GS8 II в открытом доступе владельцам недоступны: заводские руководства, которые ходят по клубу, относятся к предыдущему поколению с другой электрикой. Практический вывод: карты предохранителей из клубного «меню» к вашей машине применять нельзя — там другой автомобиль.
Что известно достоверно: крышки блоков имеют схему изнутри, и это единственный надёжный источник по вашей конкретной машине. Разбор источников — характеристики GS8.
Скажу прямо и по-инженерному, без «народных методов».
Про датчик IBS. Он не «мешает заряжать» — он позволяет системе заряжать умно. Смысл в том, чтобы восстанавливать заряд тогда, когда энергия достаётся дёшево: на торможении и накате. Убрав датчик, вы получаете постоянный заряд и постоянный же расход топлива на его выработку. Летом это малозаметно, зимой — как выяснилось из клубного наблюдения — становится даже вредно.
Что делать вместо доработки. Если батарея хронически недозаряжена — причина не в датчике, а в режиме эксплуатации: короткие поездки, много допов, старая батарея. Лечится это сетевой зарядкой раз в месяц зимой в режиме AGM и ревизией того, что у вас висит на постоянном плюсе.
Про диод вместо предохранителя. Технически это создаёт постоянное падение напряжения на измерительной цепи и заставляет блок «видеть» одно и то же значение. Проблема не в том, что это не работает, а в том, что вы обманываете систему, которая после этого не может правильно оценить состояние батареи. Диагностика перестаёт быть достоверной.
Про гарантию. Любое вмешательство в цепь датчика — это то, что дилер увидит сразу при открытии капота. Не оставляйте следов пайки на машине, которая ещё на гарантии.
И совет, который стоит ноль рублей: раз в месяц зимой смотрите напряжение покоя мультиметром на клеммах через два часа после остановки. 12,6–12,8 — норма. Ниже 12,4 — ставьте на сетевую зарядку, не изобретая ничего.
Коротко о главном
Вся электрическая тема GAC GS8 II крутится вокруг датчика тока IBS на минусовой клемме: по нему система решает, когда заряжать батарею. Отсюда прыгающее напряжение — 12,1–12,4 В без нагрузки и 14,1–14,4 с потребителями.
В клубе датчик выводят из игры — снимают предохранитель или впаивают вместо него диод, и батарея действительно начинает держать 12,7 В по утрам вместо 11,8–12,3. Но зимой обнаружилось обратное: со штатным предохранителем система при −20 поднимает напряжение до 14,4–14,45 В, а без него генератор даёт не более 14,2 — и на коротких поездках в мороз батарея как раз подразряжается. То есть доработка, которую делают ради батареи, зимой ей же и мешает.
