Короткий ответ. Большинство «странных» электрических отказов у Kia Rio 3 и Rio 4 сводится к пяти местам. Это окисленная масса и клеммы аккумулятора, перетёртый жгут в крышку багажника и двери, окисленные контакты кнопок, разъём камеры заднего вида и датчик коленвала. Начинать проверку стоит с напряжения. На заглушенном моторе исправная батарея даёт около 12,6 В, на заведённом генератор держит 14–14,5 В, и это цифры владельцев, мерявших мультиметром на клеммах. Если напряжение в норме, а отказы «гуляют» от погоды или мойки, ищите воду в разъёмах. Если что-то одно перестало работать совсем, начните с предохранителя.

Статья обо всех электрических отказах Kia Rio 3 (QB, 2011–2017) и Kia Rio 4 (FB, 2017–2022, включая X-Line). По отдельным узлам есть свои статьи: они указаны в каждом разделе.

Типовые отказы и где искать

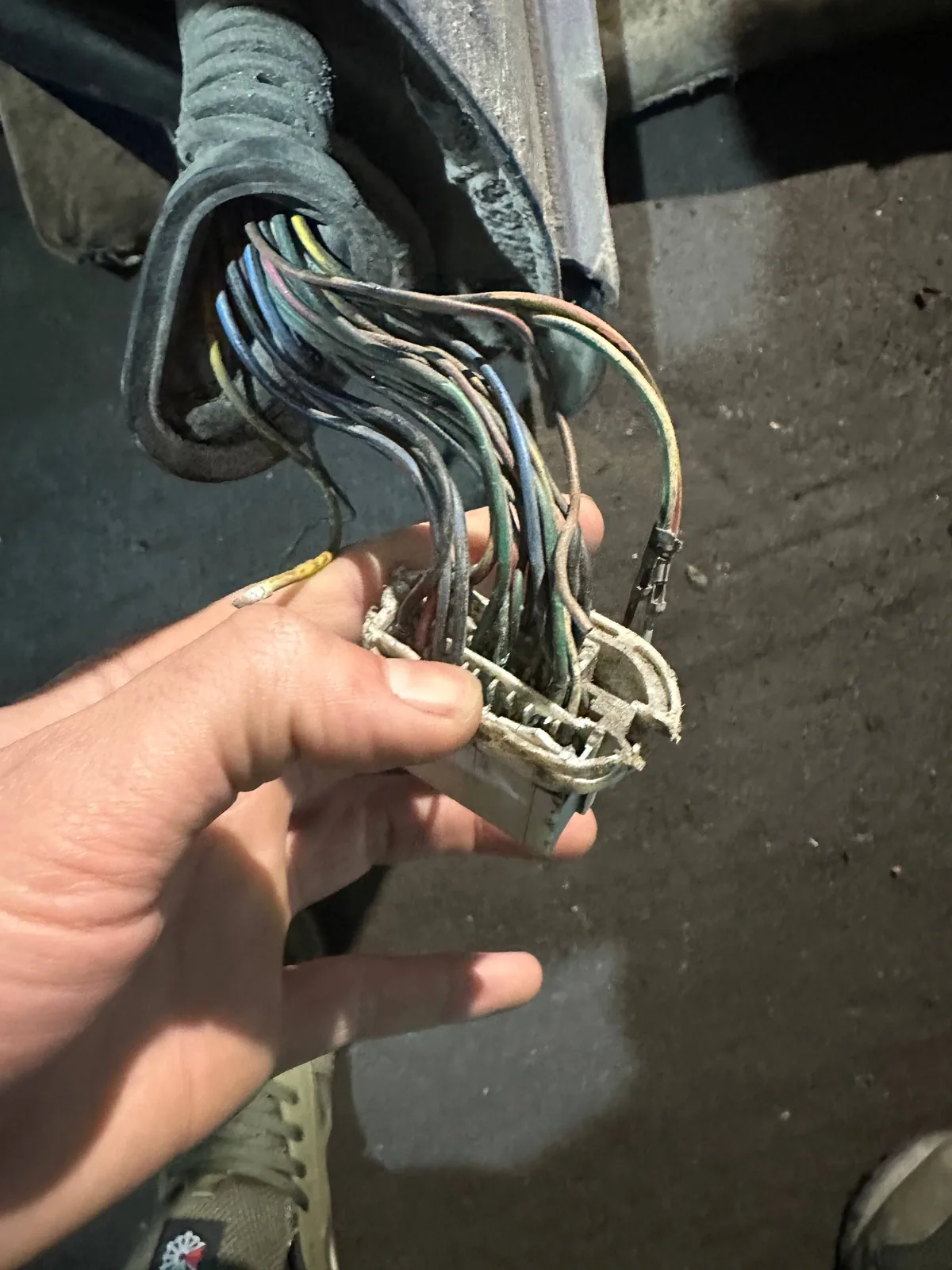

Без подкрылка в разъём у водительской двери попадают вода и грязь, контакты гниют и провода подгорают.

Масса и клеммы: первое, что проверяют

Плохая масса даёт самые разные симптомы: стартер щёлкает и не крутит, свет мерцает, напряжение гуляет. Масс у мотора несколько: от аккумулятора на кузов, от кузова на двигатель, есть «косичка» между ними. Владельцы советуют проверить все, прежде чем менять стартер или генератор. Один владелец кинул дублирующие провода массы на генератор, двигатель и кузов, но эффекта не было, и он пошёл смотреть стартер. Так что дублёр массы — проверка, а не лекарство от всего.

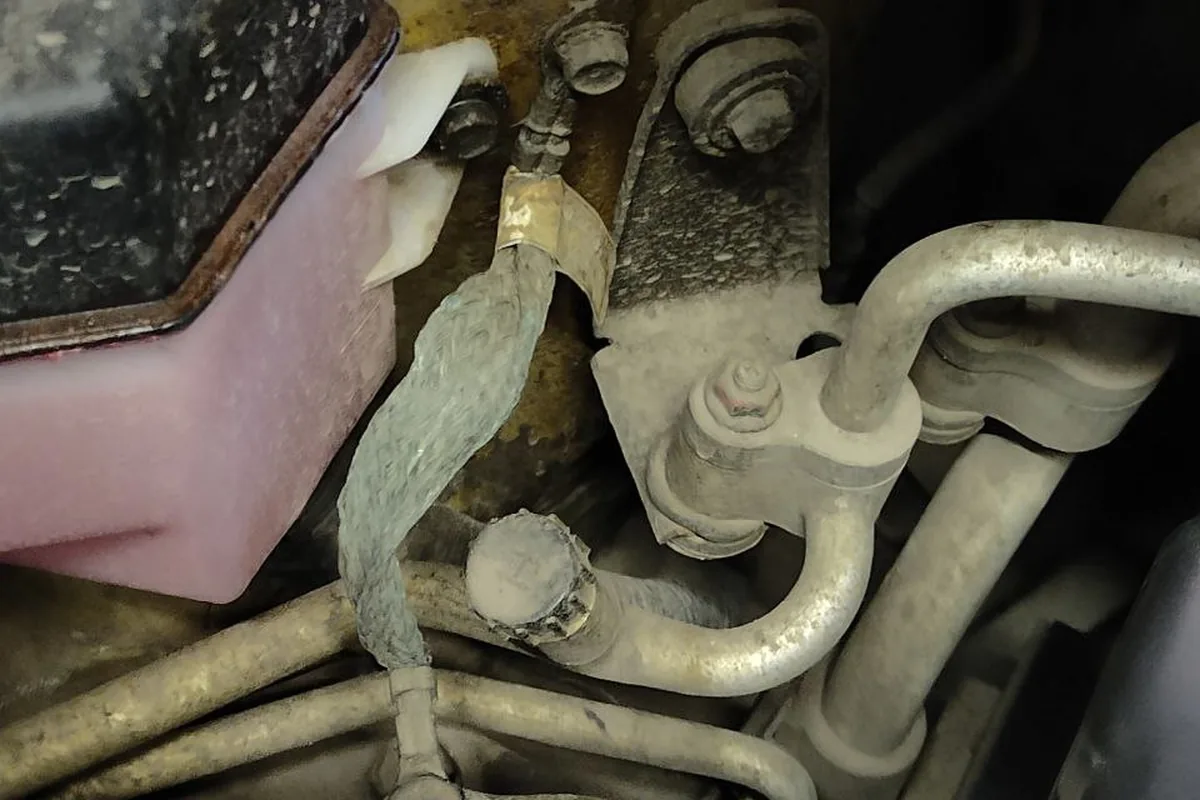

Плетёнка массы у бачка тормозной жидкости отгнивает от времени — машина начинает троить, глохнуть на ходу, отказывает тахометр.

Отдельная история — показания OBD-сканера. Владелец дорестайлингового Rio 3 впервые подключил ELM и увидел 13,1–13,4 В.

Как и советовали здесь, померил напряжение напрямую на акуме, показывает 14,4, ELM так же показывает 13,2–13,4. Почему так?

Мерить надо мультиметром на клеммах, сканер показывает напряжение в своей точке сети. Другой владелец для сравнения приводит свои цифры: 12,6 В на заглушенном и 14,5 В на заведённом без нагрузки. Если на клеммах меньше 13,5 В на работающем моторе, дальше смотрят генератор, об этом — в статье генератор Kia Rio.

Жгуты в крышку багажника и двери

Провода в крышку багажника гнутся при каждом открытии и со временем ломаются внутри изоляции. У владельца Rio 3 провод подсветки номера сгнил, начал замыкать на кузов и выбивать предохранители. Хэтчбек Rio 3 2016 года перестал открывать заднюю дверь кнопкой: подозревали кнопку с протёртой резинкой, а владельцы советовали заодно проверить жгут в двери багажника. Если на приборке горит «багажник открыт», а он закрыт, причина в концевике замка или в той же проводке. Из-за этого у владельца машина через час начала сигналить.

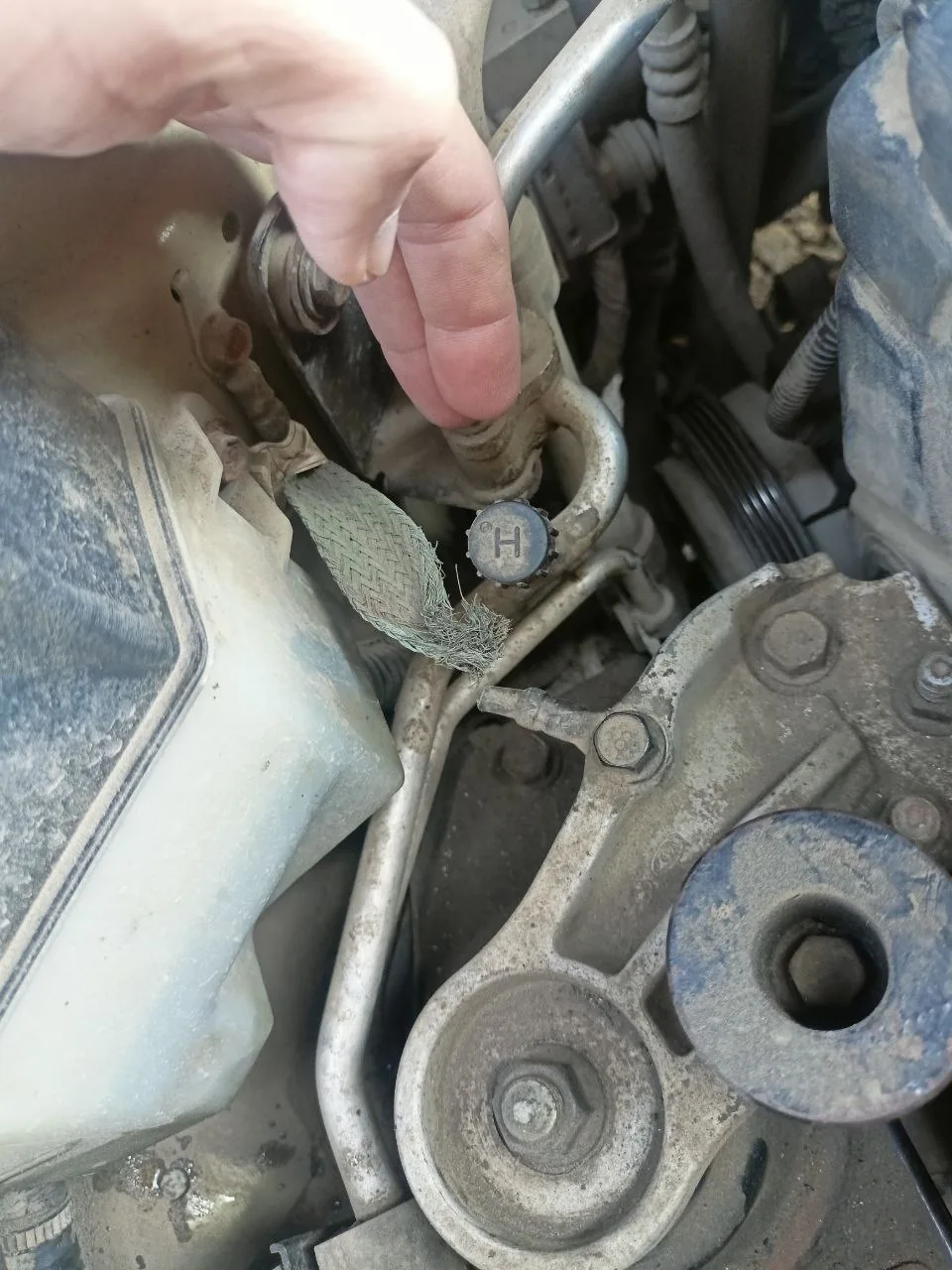

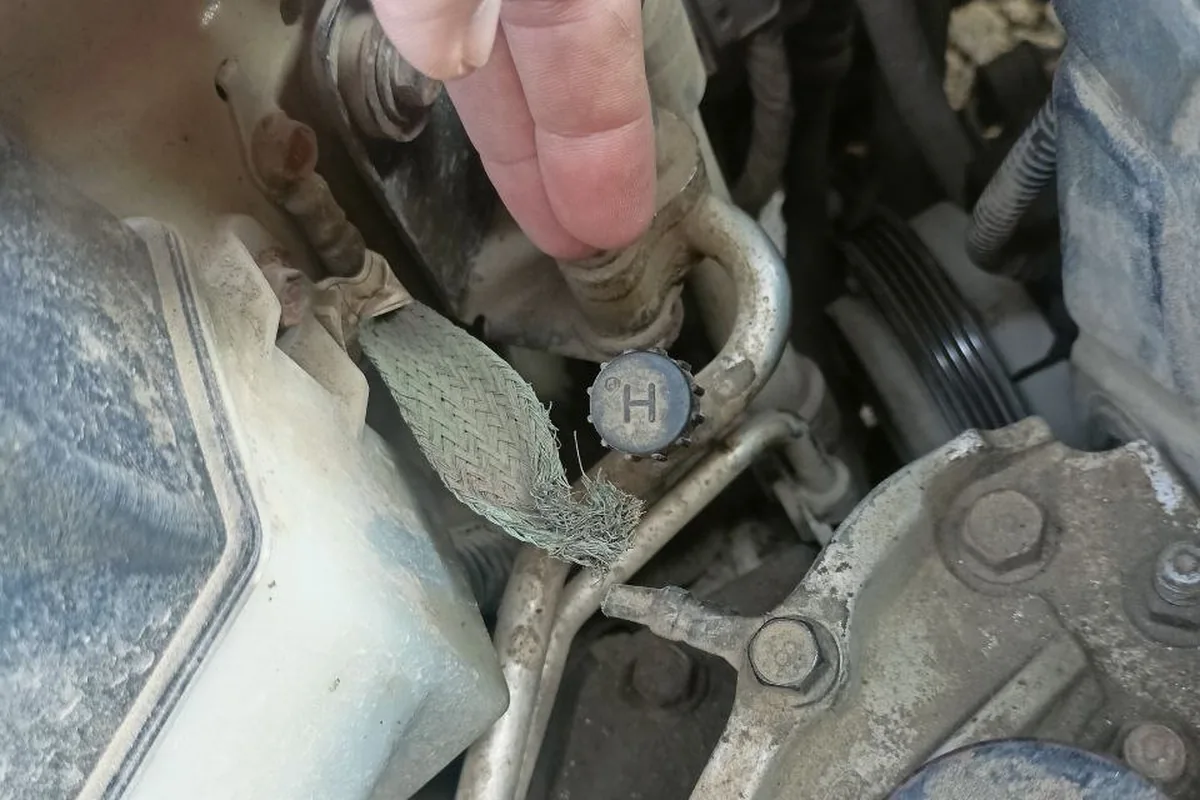

Косичка выравнивает массу кузова и мотора: при плохом контакте некорректно работают двигатель и электроприборы.

У владельца Rio с обогревом задних сидений (он есть у Rio 4) на обеих задних дверях пропали подсветка кнопок стёкол и обогрев. Стеклоподъёмники при этом работают. Общее у этих отказов — питание, которое идёт в двери через жгуты и разъёмы.

Кнопки и разъёмы: окислы от редкого пользования

Кнопки, которыми почти не пользуются, окисляются первыми: задние стеклоподъёмники, пассажирская кнопка на блоке водителя.

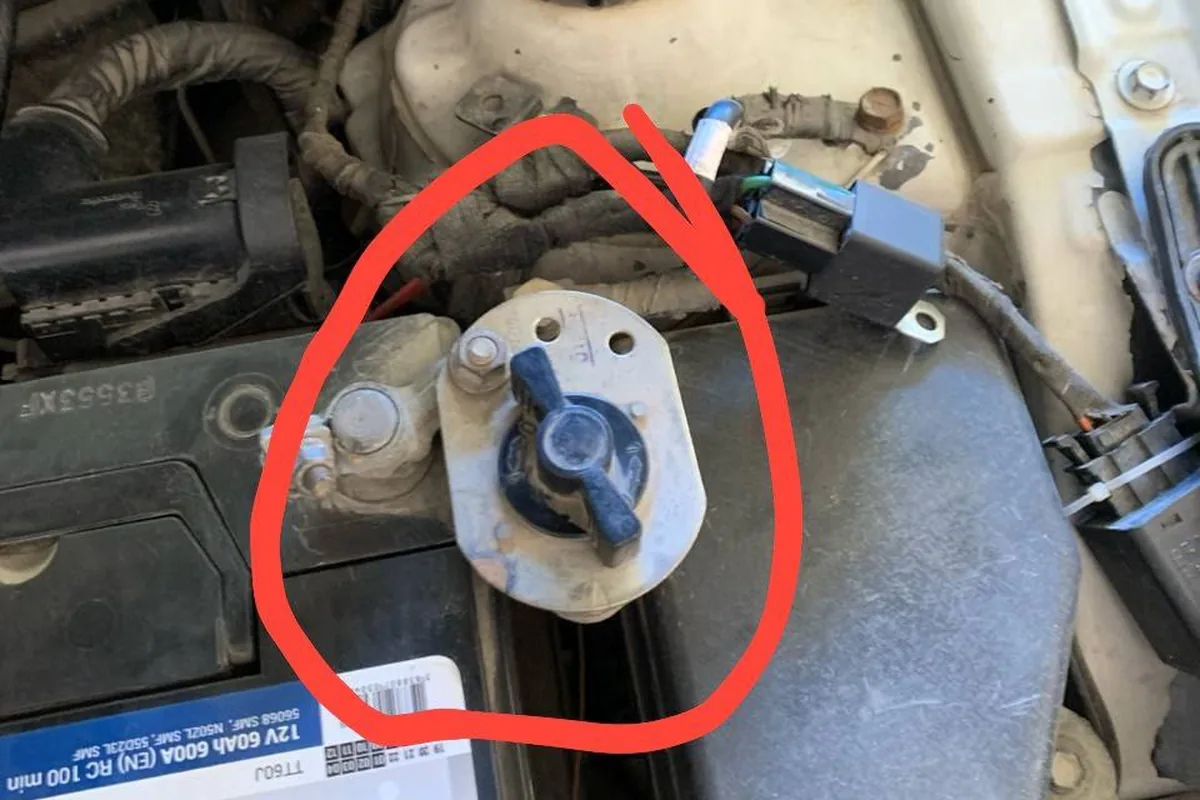

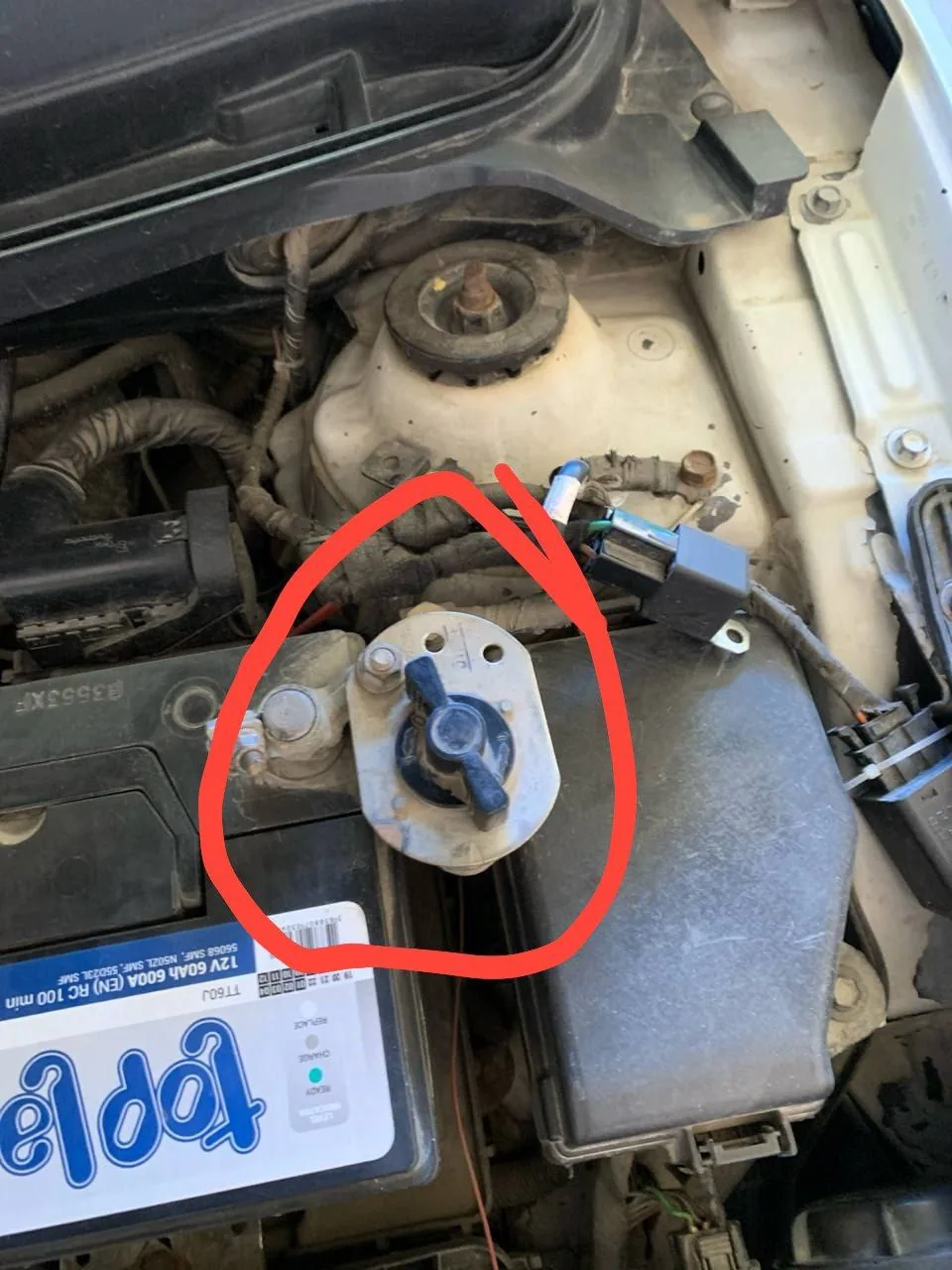

Выключатель массы и лишние реле остаются от прошлого владельца — с такой самодельной проводкой начинаются глюки с ПТФ и пуском.

Вот такие окислы на контактах кнопок появляются, если ими редко пользоваться.

Помогает разборка и чистка контакта. Если контакт подгорел, блок меняют. Подробно — в статье про стеклоподъёмники. После мойки моторного отсека у владельца Rio 3 2012 года правый поворотник и аварийка начали выбивать предохранитель. Разъём, в который попала вода, — первый подозреваемый.

Камера заднего вида и «гирлянда» на приборке

Самый неочевидный отказ. На приборке одновременно загораются сигнальные лампы, пропадает радио, может загореться ABS, хотя ни тормоза, ни мотор не виноваты. Владельцы Rio X объясняют это так: от камеры заднего вида провод идёт на цифровую шину CAN, и окисленный разъём камеры мешает обмену данными между блоками.

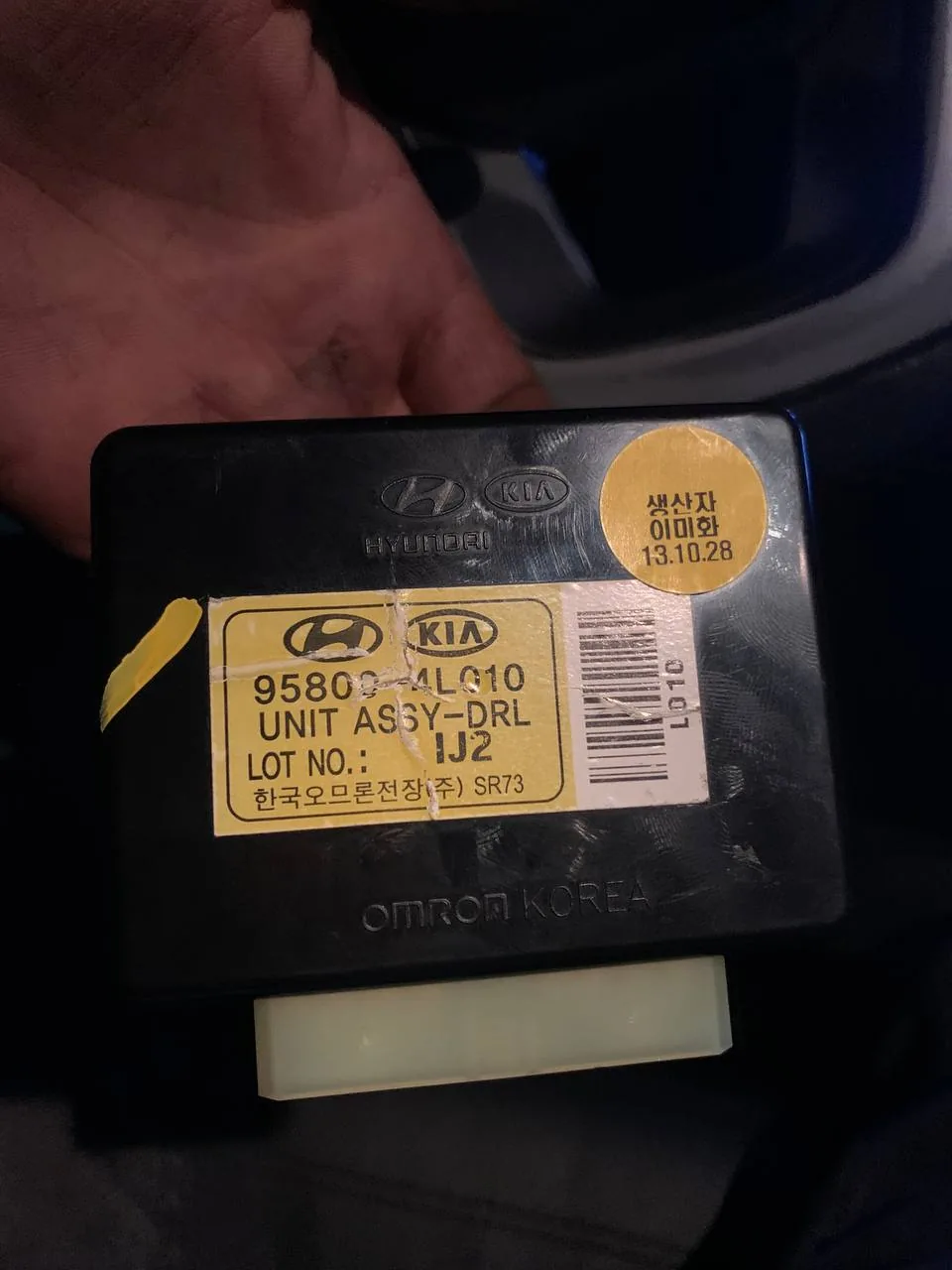

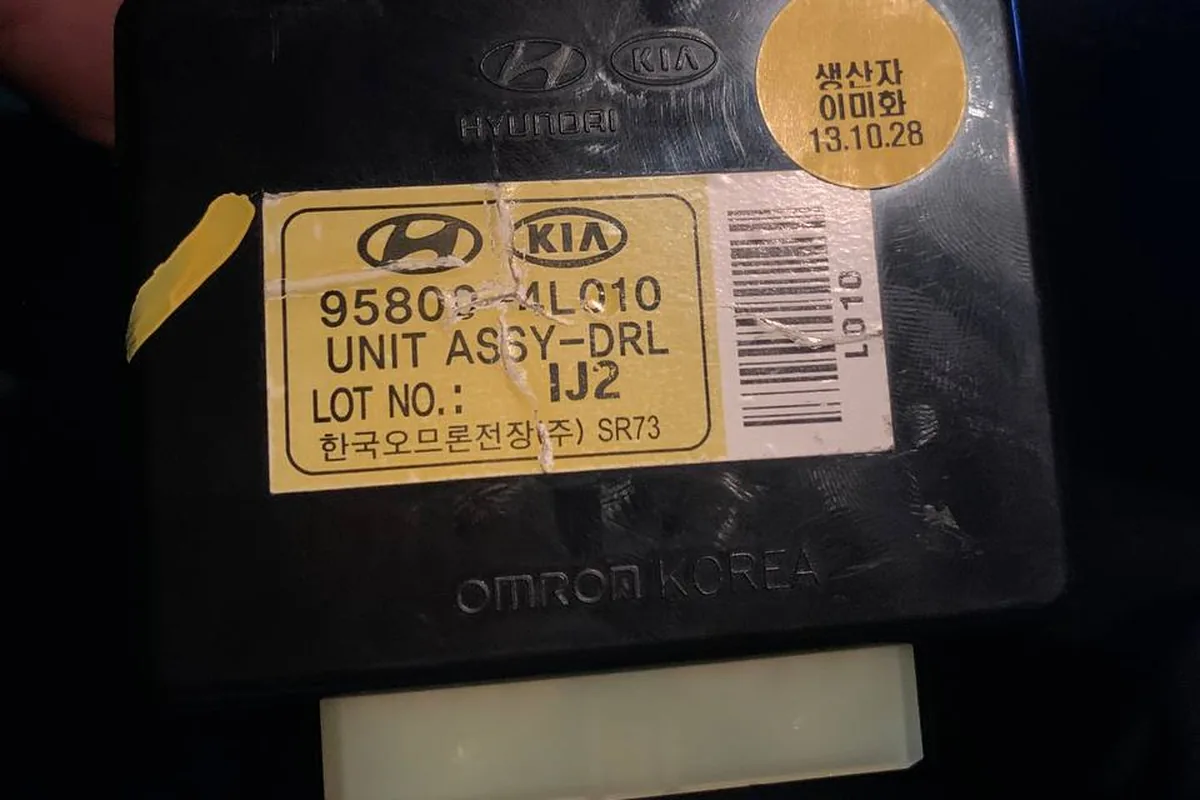

Отдельный блок ДХО стоит в цепи габаритов и ближнего света — его снятие меняет работу света, поэтому при отказах проверяют и его.

Окисляется не он, а контакты в камере. А именно он даёт такой эффект, как указал спрашивающий, так как только по этому проводу идёт сигнал по CAN-шине. Проблема массовая. Все, кто не хочет столкнуться с аналогичной ситуацией, давно «пролили» камеру и контакты наглухо герметиком.

Проверка простая: отключить разъём камеры и посмотреть, погаснут ли лампы. Если погасли, разъём чистят и герметизируют. Про камеры и парктроники подробно — в статье камеры и парктроники Kia Rio.

Тахометр лежит, ABS горит, гаснет подсветка

Тахометр. Если стрелка тахометра лежит на нуле 10–15 секунд после пуска или падает на ходу с рывком, владельцы первым называют датчик коленвала. Так было у владельца Rio 3 2014 года с пробегом 213 тыс. км. Датчик стоил 1 200–1 500 ₽, замена — около 1 000 ₽ (2024). Но менять вслепую не стоит: другой владелец менял датчик трижды при ошибке P0335, и тахометр так и лежал.

Свободный разъём у салонного фильтра штатным не выглядит — такие хвосты остаются от сигнализации или нештатной магнитолы.

ABS. У одного владельца ошибка ABS появилась через месяц после мойки. Сканер при этом показывал нормальную скорость всех колёс. У другого ошибки ABS шли от заклинившего заднего суппорта. На X-Line владельцы напоминают, что контроль давления в шинах сделан через датчики ABS, и после удара по колесу датчик стоит осмотреть на трещины.

Габариты и подсветка в мороз. Владелец рестайлингового Rio 3 2016 года из Москвы заметил отказ с приходом холодов.

Появилась проблема с наступлением холодов. Когда снимаешь с ручника, загорается индикатор, что габариты горят, и заметил, что задние фонари и подсветка номеров начинают мерцать, и вместе с ними подсветка в салоне. Раньше было так, что снимаешь с ручника — габариты не горят.

Сезонность подсказывает влагу в разъёмах: зимой вода в них замерзает и замыкает. Другой владелец после мойки поймал замёрзший концевик багажника, и за день на ходу всё высохло и заработало.

Мнение установщика

Порядок у меня всегда один. Мультиметр на клеммы: сколько на заглушенном и на заведённом. Потом клеммы и массы: снять, зачистить до металла, затянуть. Потом предохранитель нужной цепи, и не на просвет, а прозвонкой. Только после этого разъёмы по цепи. Если отказ появился после мойки, мороза или ремонта, начинайте с того места, где вода или руки были последними. На Rio это жгут в крышку багажника, разъём камеры и разъёмы под капотом. Сканер нужен, чтобы прочитать ошибки, а не чтобы мерить напряжение.

Чек-лист: что сделать до похода к электрику

1. Замерить напряжение на клеммах: около 12,6 В на заглушенном, 14–14,5 В на заведённом.
2. Проверить клеммы и массу кузова и двигателя: окислы, затяжку, целость «косички».
3. Прозвонить предохранитель цепи, которая не работает.
4. Вспомнить, что было перед отказом: мойка, мороз, установка магнитолы или сигнализации.
5. Если горит россыпь ламп на приборке, отключить разъём камеры заднего вида и посмотреть на результат.
