Короткий ответ. У Kia Rio 3 (2011–2017) штатной камеры заднего вида не было, даже в Престиже. С завода были только задние парктроники в старших комплектациях: датчики в бампере, зуммер и картинка на приборке. Камеру ставят вместе с Android-магнитолой, за 25 000–26 500 ₽ под ключ (2025). У Kia Rio 4 (2017–2022) штатная камера в старших версиях стоит в накладке крышки багажника и выводит картинку на экран магнитолы, когда включён задний ход. У рестайлинга в дорогих версиях есть и передние парктроники. Штатная камера Рио 4 подключена к CAN-шине, и у неё есть неприятная болезнь: окисленный разъём может вызвать на приборке «гирлянду» ошибок.

Что стоит с завода

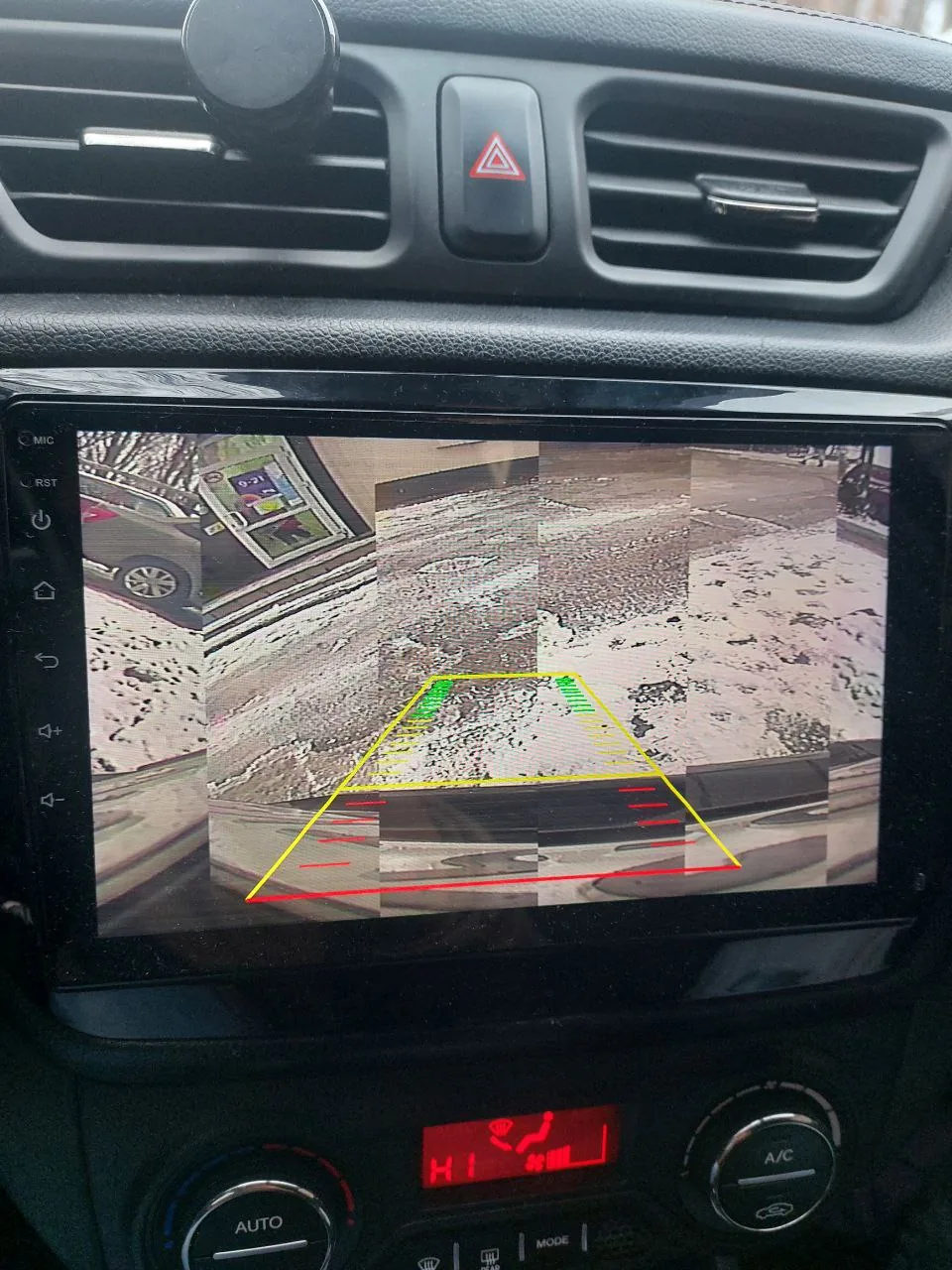

Изображение с камеры рассыпалось из-за влаги внутри — корпус камеры загерметизировали, и помехи ушли.

Если у Рио 3 в накладке багажника есть отверстия под камеру, а самой камеры нет, это след прошлого владельца: он ставил Android-магнитолу с камерой и забрал её при продаже. Владелец двух машин в Престиже подтверждает, что камеры в этой комплектации не было.

При включении задней передачи экран показывает схему датчиков и предупреждение: система парковки видит неисправность и отключается.

Как работает система по руководствам: задние датчики начинают пищать при включении задней передачи. На расстоянии 120–61 см от бампера сигнал прерывистый, на 60–31 см учащается, ближе 30 см становится непрерывным (руководство рестайлингового Рио 3). Руководство Рио 4 добавляет, что выше 5 км/ч правильная работа не гарантируется, а лёд, снег и грязь на датчике её нарушают. Камера Рио 4 включается только с фонарём заднего хода при положении R, отдельной кнопки для неё нет.

Рио 4: штатная камера и CAN-шина

Самая неожиданная история связана не с картинкой, а с разъёмом камеры. У владельца машины со штатной камерой однажды на светофоре загорелась лампа ESP, мотор потерял тягу, приборка заморгала, стрелки тахометра и температуры запрыгали, а коробка после перезапуска ушла в аварийный режим.

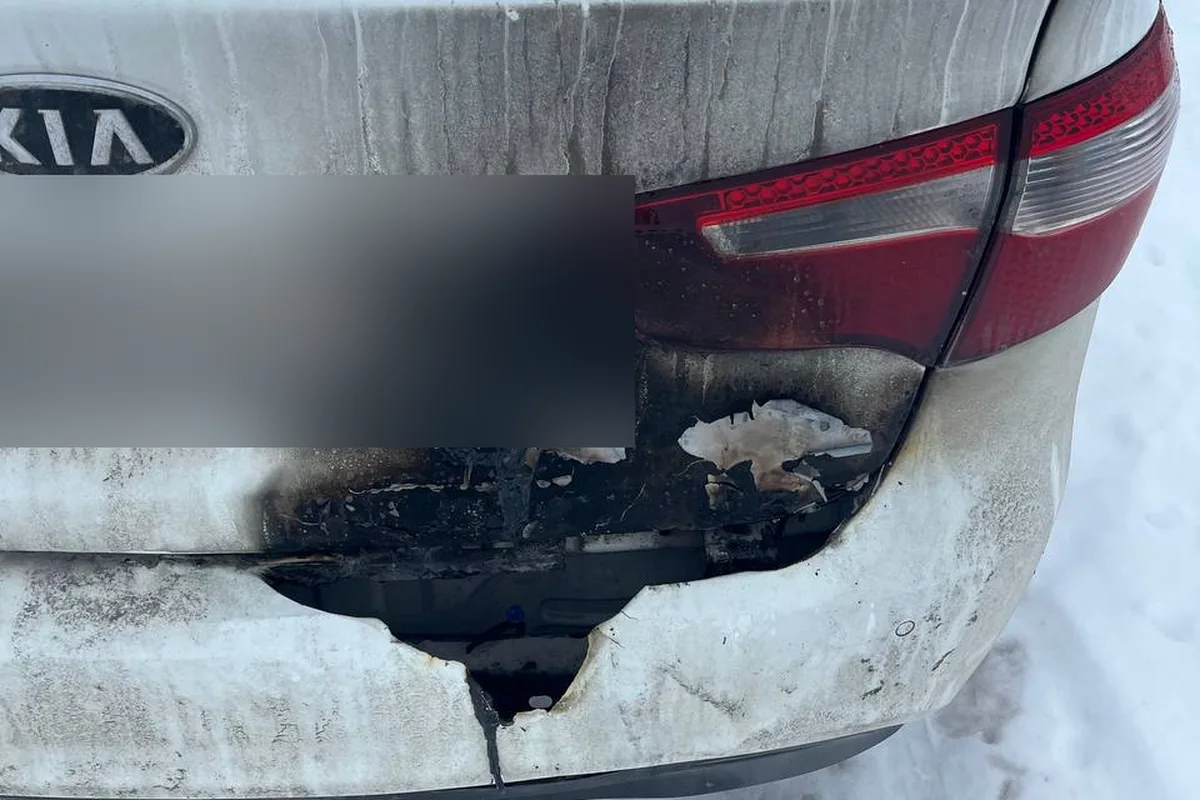

Замыкание в цепи парктроника прожгло бампер — после такого блок и проводку датчиков сначала отключают, потом ищут причину.

Всё проверили сегодня: оказалось, что камера заднего вида начинает отхлёбывать. Отключили от неё разъём, все проблемы решились, буду заказывать камеру и менять. Не думал, что камера поспособствует блокировке коробки и вообще вся машина уйдёт во всевозможные ошибки.

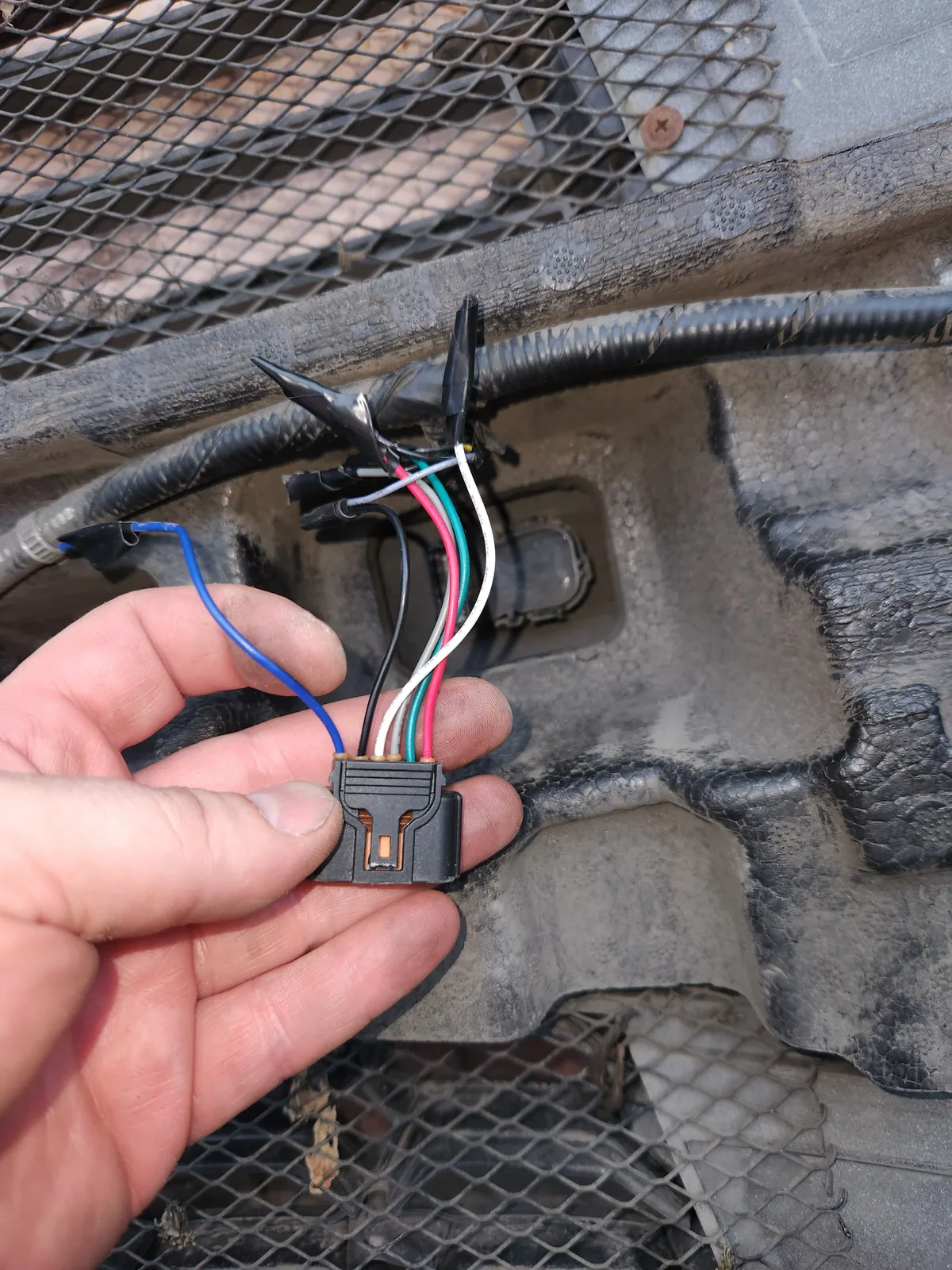

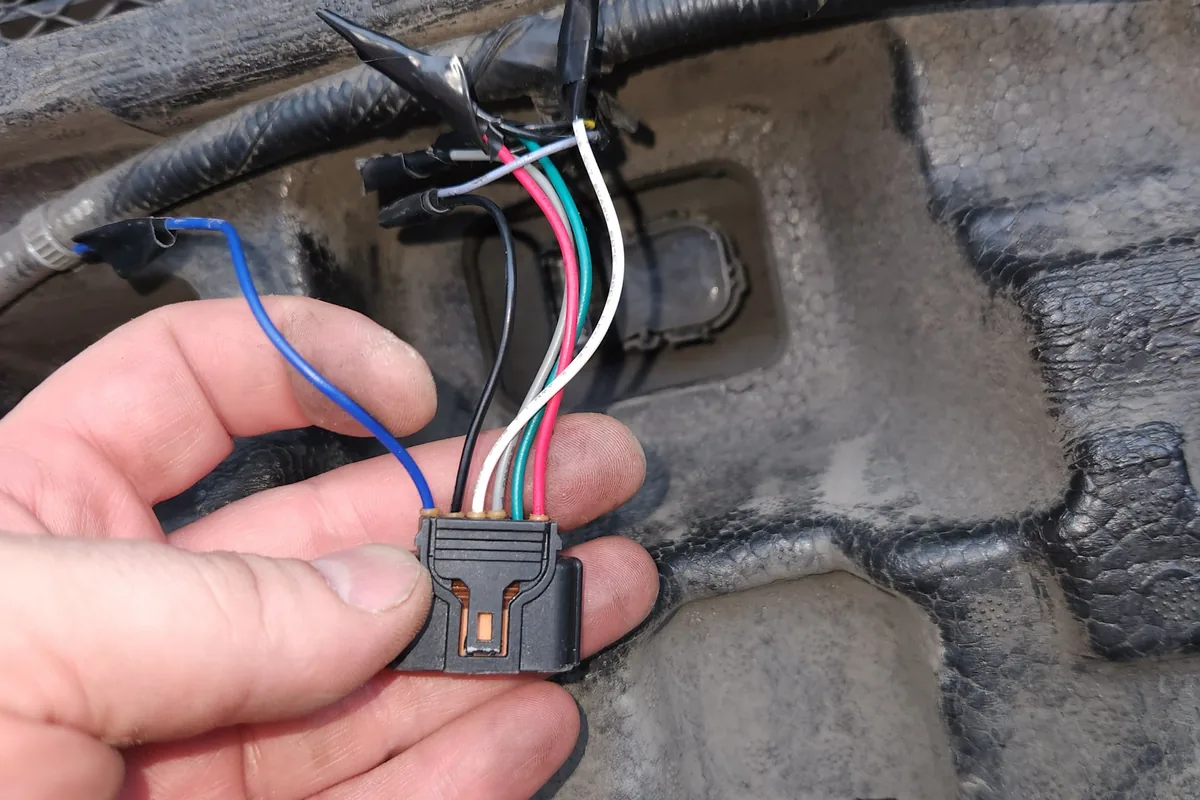

В разъёме датчиков шесть проводов разных цветов; при самостоятельном подключении важно не перепутать питание, массу и сигнальные.

Объяснение у владельцев такое: один из проводов камеры идёт на CAN-шину, по которой общаются блоки машины. Когда контакты в разъёме камеры окисляются, по шине идут помехи, и приборка показывает «гирлянду» сигнальных ламп. Поэтому при странных ошибках сразу в нескольких системах первым делом отсоединяют разъём камеры.

Вторая жалоба прозаичнее: камера в накладке багажника быстро покрывается грязью. Владелец Rio X-Line 2019 года пишет, что она постоянно мутная, другой — что после мойки через пять минут ничего не видно. Когда камера показывает через раз или чёрный экран, владельцы сначала проверяют питание экрана магнитолы и разъём камеры, потом саму камеру. Про глюки штатного экрана — в статье про магнитолы Kia Rio.

Штатная камера с Android-магнитолой

Если на Рио 4 со штатной камерой поставить Android-магнитолу, родную камеру можно оставить. Динамическая разметка при этом сохраняется, потому что её рисует сама камера.

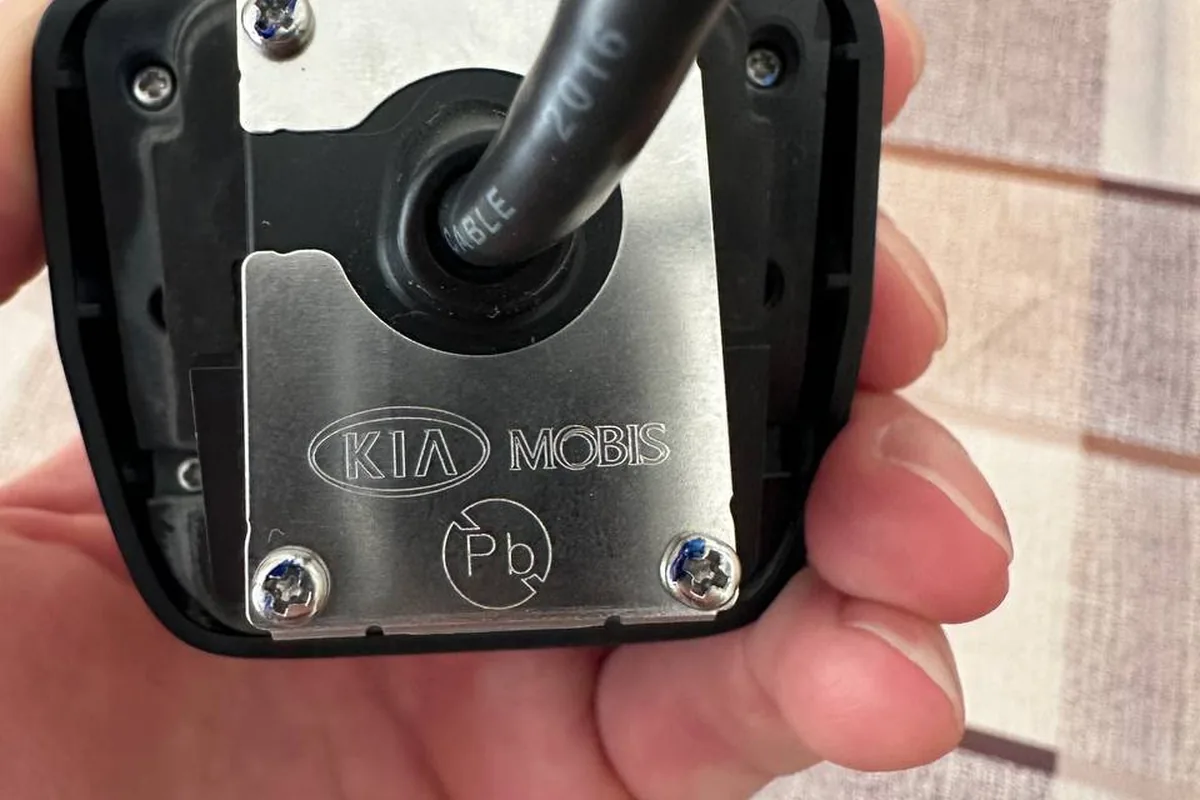

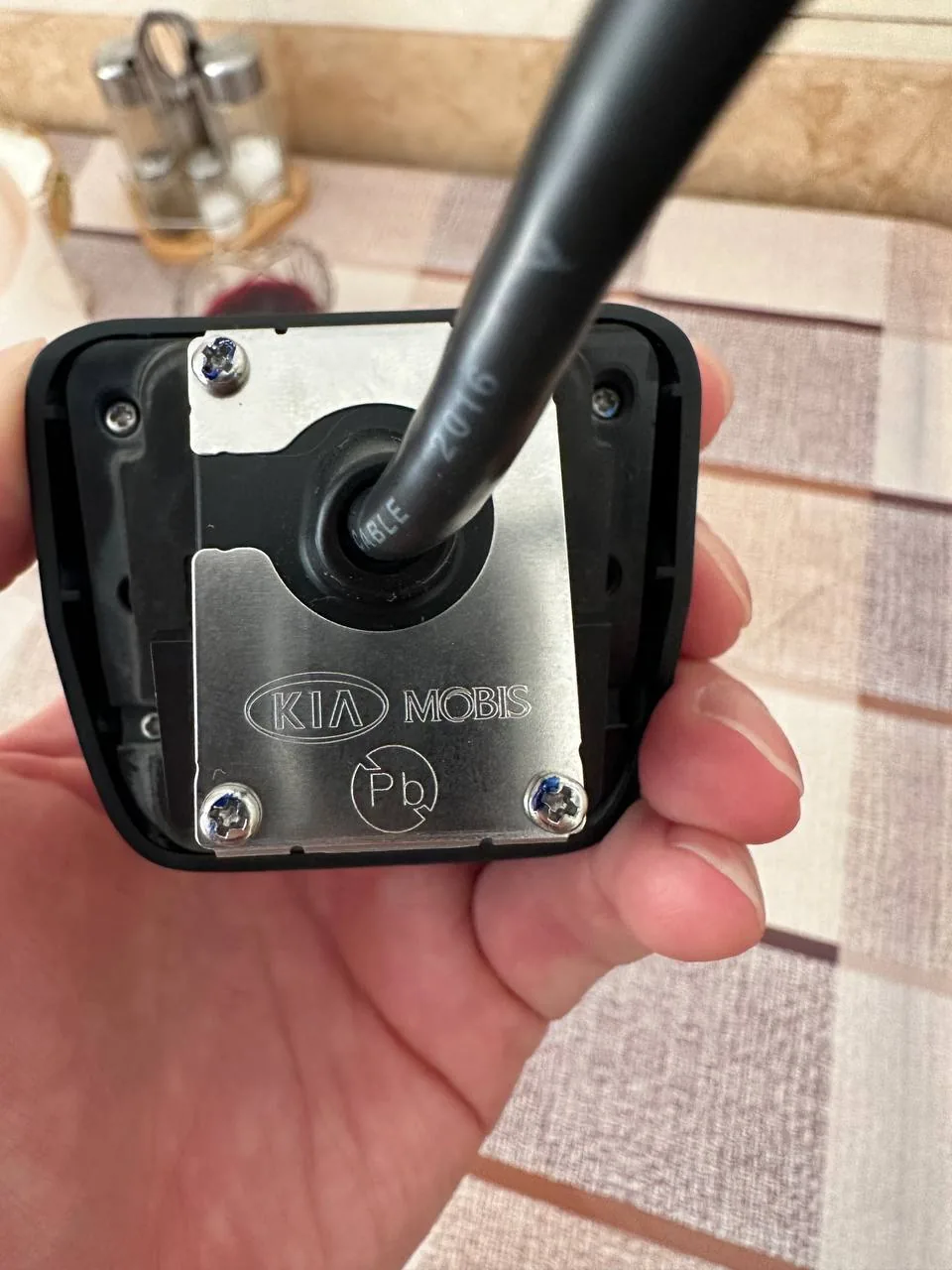

Заводская камера Рио 4 в максимальной комплектации — отдельный корпус Mobis с кабелем; для ремонта его снимают целиком и вскрывают.

Всё, сделал, работает. Ну да, полосы динамические от родной камеры, меня устраивает. Один минус: разрешение стало плохим. Вроде всего 2 дюйма разница экранов.

Обратная ситуация: если родную камеру заменить обычной, динамические линии пропадают. Отдельный подвох у Teyes: у владельца камера перестала включаться на задней передаче, пока он не переключил в заводских настройках магнитолы пункт режима парктроников.

Своя камера: как ставят на Рио 3 и Рио 4 без камеры

Камеру покупают в комплекте с Android-магнитолой или отдельно. Питание берут от фонаря заднего хода, сигнальный провод тянут в салон к магнитоле. Самостоятельная установка у владельца заняла около двух часов с разборкой пластика и прокладкой проводов.

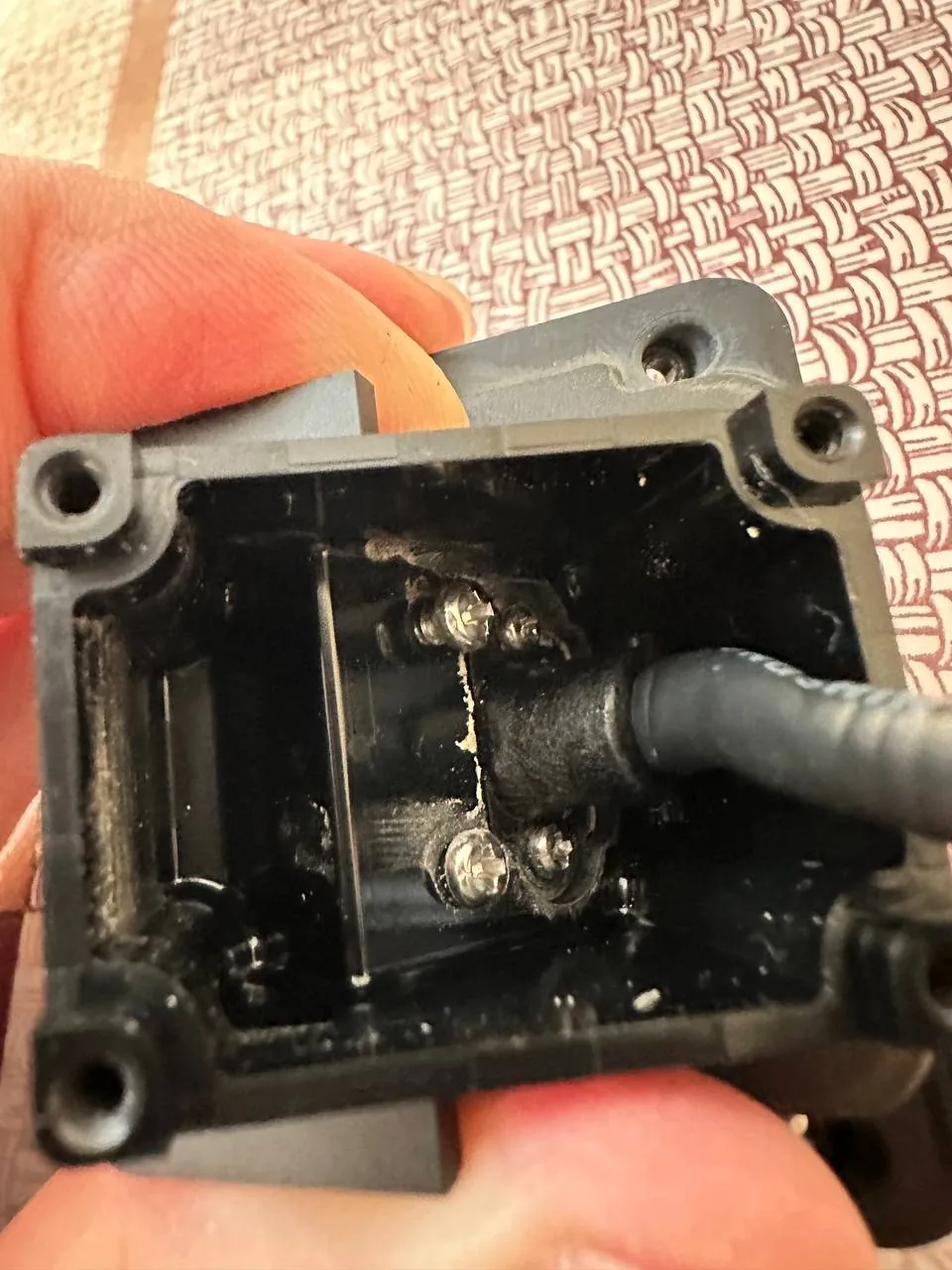

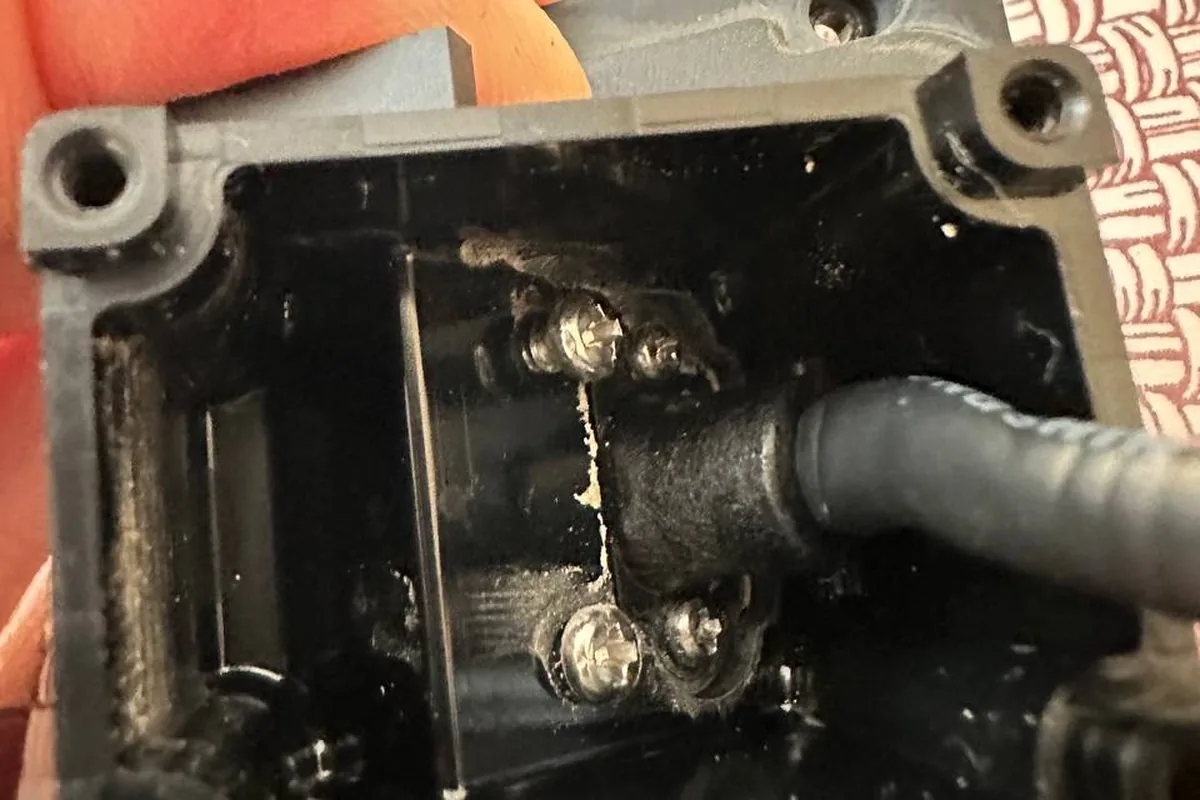

Внутри камеры видны налёт и окислы у ввода кабеля: влага попадает внутрь, и картинка начинает пропадать.

Инфа для тех, кто ставит светодиодные лампы в задний ход: если планируете ставить что-то с камерой заднего хода, берите лампы с CAN-bus, иначе на камеру будут падать помехи.

У владельца Рио 3 после замены сцепления камера перестала включаться при задней передаче, хотя фонари горят, а отдельно через магнитолу камера показывает. Значит, до магнитолы не доходит сигнал задней передачи, и искать, вероятнее всего, стоит в проводке, которую трогали при ремонте. Рамки и выбор магнитолы разобраны в статье про магнитолы, лампы заднего хода — в статье про лампы Kia Rio.

Парктроники: отказы и доустановка

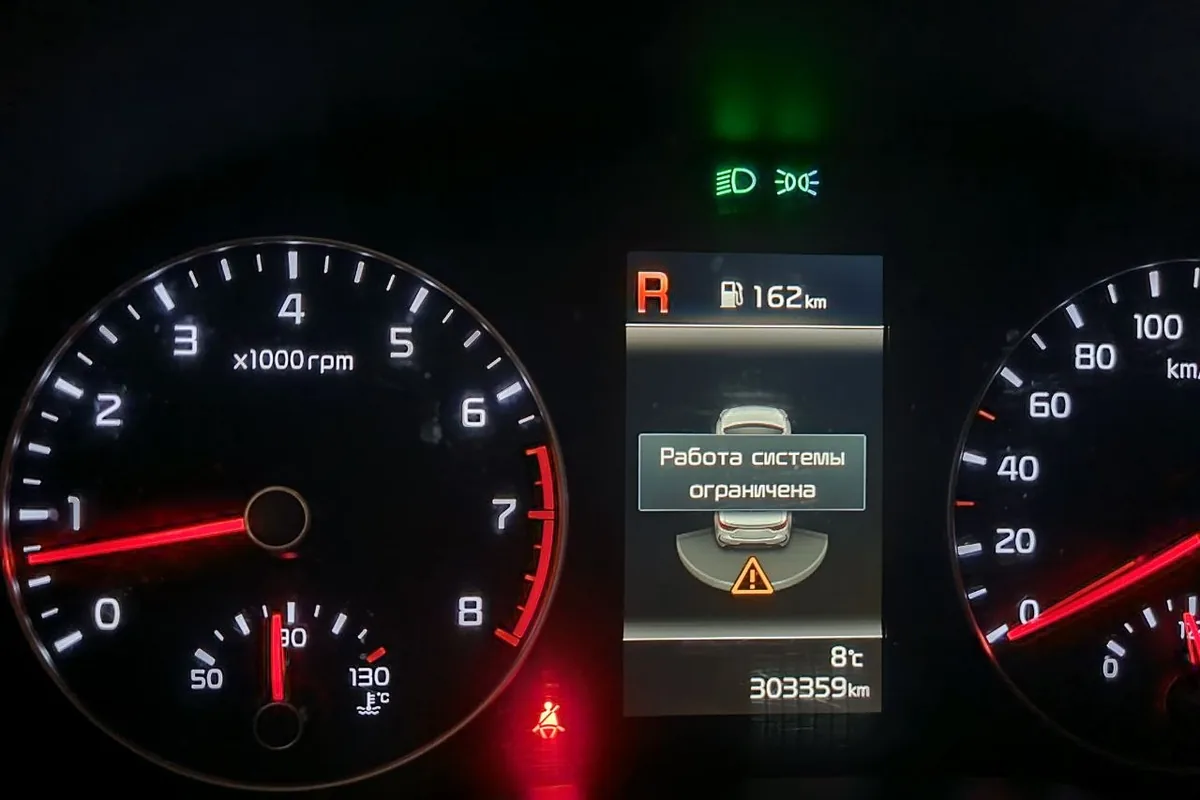

• «Работа системы ограничена» на Рио 4. Так рестайлинговые машины сообщают об отказе датчика или проводки: восклицательные знаки загораются спереди, сзади или с двух сторон. Владельцам в первую очередь советуют проводку.
• Ошибки по всем задним датчикам сразу. У владельцев Рио 4 сканер показывал ошибки сразу по всем четырём задним датчикам. Когда отказывают все сразу, ищут обрыв общей проводки или отошедший разъём блока, а не четыре сломанных датчика.
• Парктроник орёт зимой. Руководство Рио 4 предупреждает, что лёд, снег и вода на датчике нарушают его работу. Очистите датчики перед поездкой.
• Отказ после удара в бампер. У владельца парктроник сначала работал через раз, потом отказал совсем: после любого удара проверьте датчики и их разъёмы.

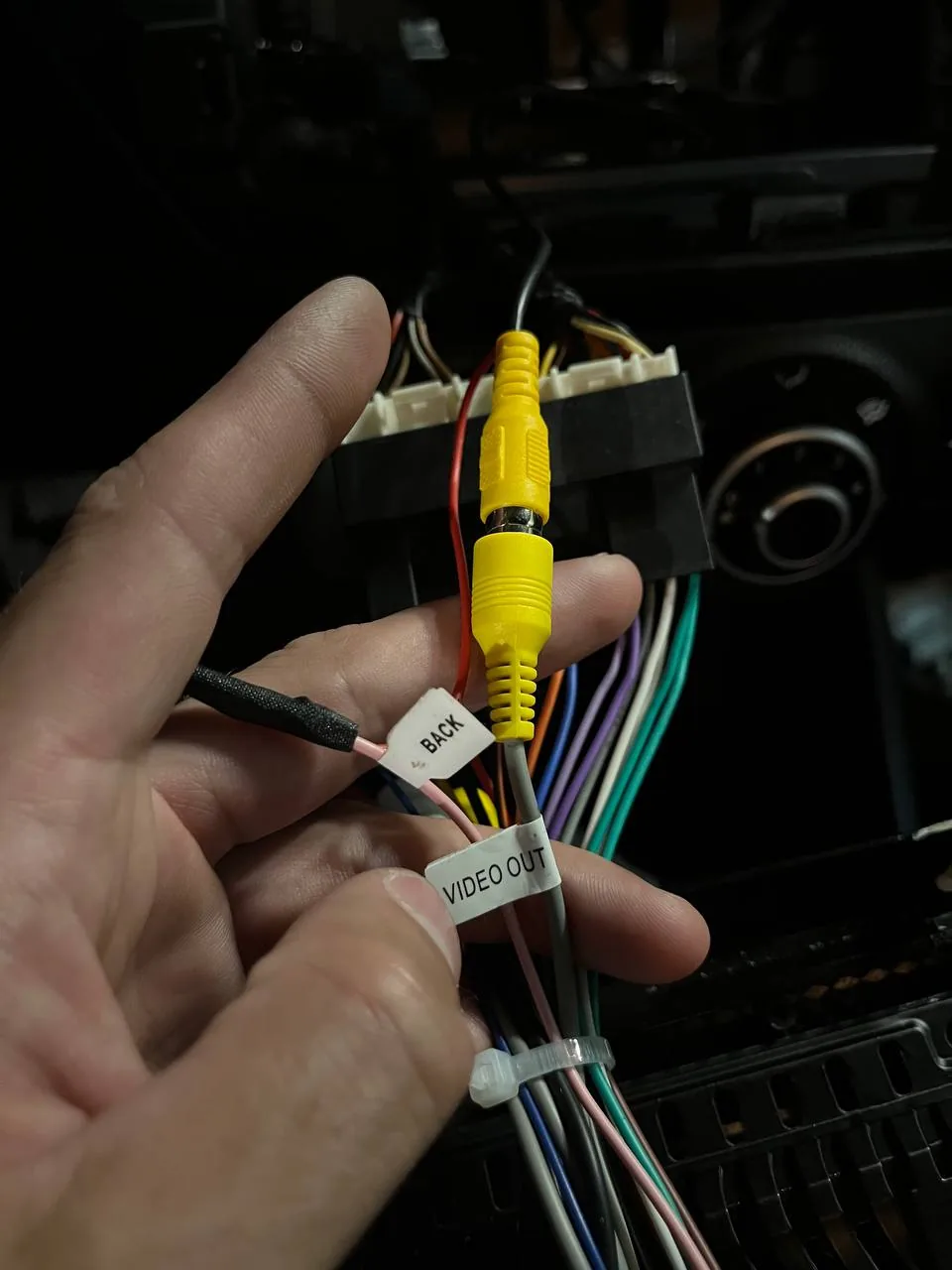

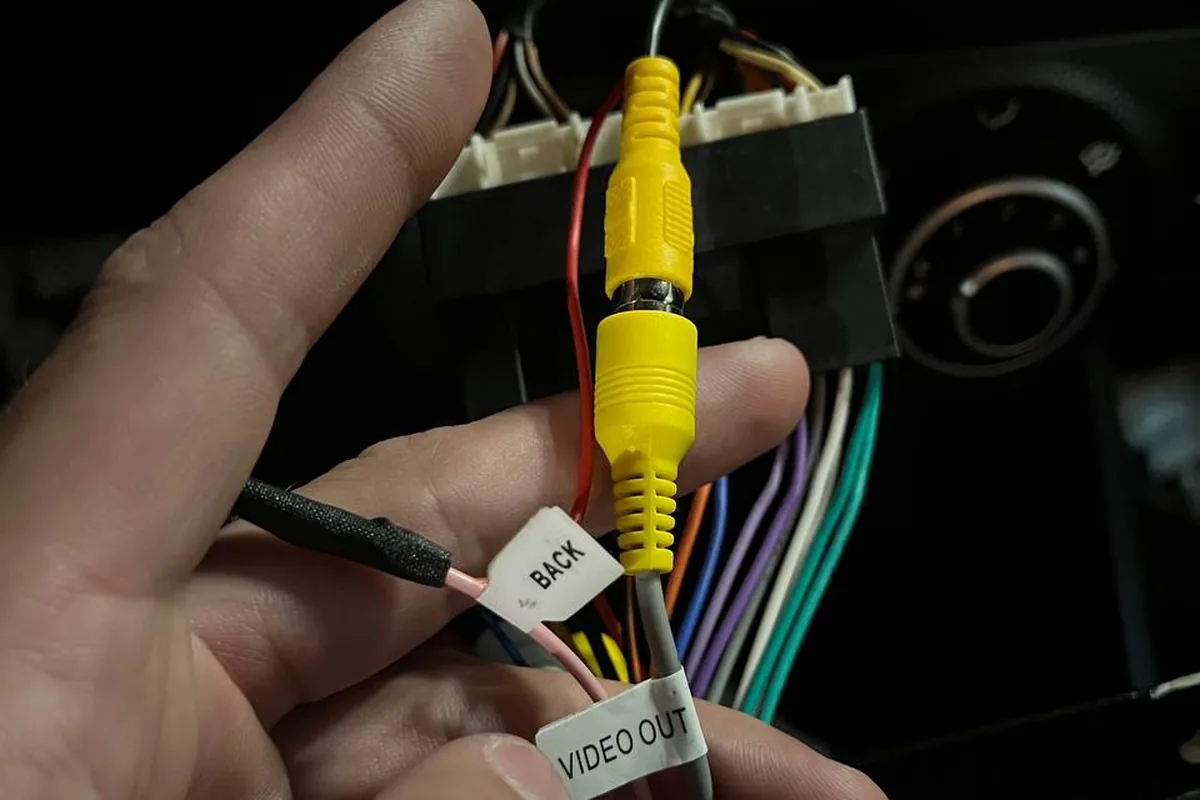

Камера подключается жёлтым тюльпаном к видеовходу, а провод BACK отвечает за включение картинки при задней передаче — ошибки обычно ищут здесь.

Доставить передние датчики на Рио 4, где с завода только задние, «как в стоке» владельцам не удалось: на прямой вопрос ответили, что нельзя. Оригинальные задние датчики на Рио 3 с кронштейнами и жгутом продаются б/у, но под них нужен бампер с отверстиями.

Мнение установщика

Сигнальный провод камеры ведите отдельно от силовых, под порогом противоположного борта, а массу камеры берите в одной точке с массой магнитолы, иначе на картинку ляжет рябь. На Рио 4 со штатной камерой перед установкой магнитолы проверьте разъём камеры в накладке багажника, почистите контакты и загерметизируйте их: влага в этот разъём попадает часто, а через него страдает вся CAN-шина. На парктроники с маркетплейса дайте датчикам свою проводку и не врезайтесь в штатный жгут.

Камера или парктроники: что выбрать

• Рио 3 без ничего, парковка во дворе: Android-магнитола с камерой за 25 000–26 500 ₽ закрывает сразу и музыку, и задний обзор.
• Рио 3 с заводскими парктрониками: камеру ставят как дополнение, датчики оставляют: они предупреждают и в темноте, когда камера почти бесполезна.
• Рио 4 со штатной камерой: следите за чистотой объектива и разъёма, а при замене магнитолы оставьте родную камеру ради динамической разметки.
• Рио 4 без камеры: камеру ставят так же, как на Рио 3. Работу системы зимой разбирает статья Kia Rio зимой.

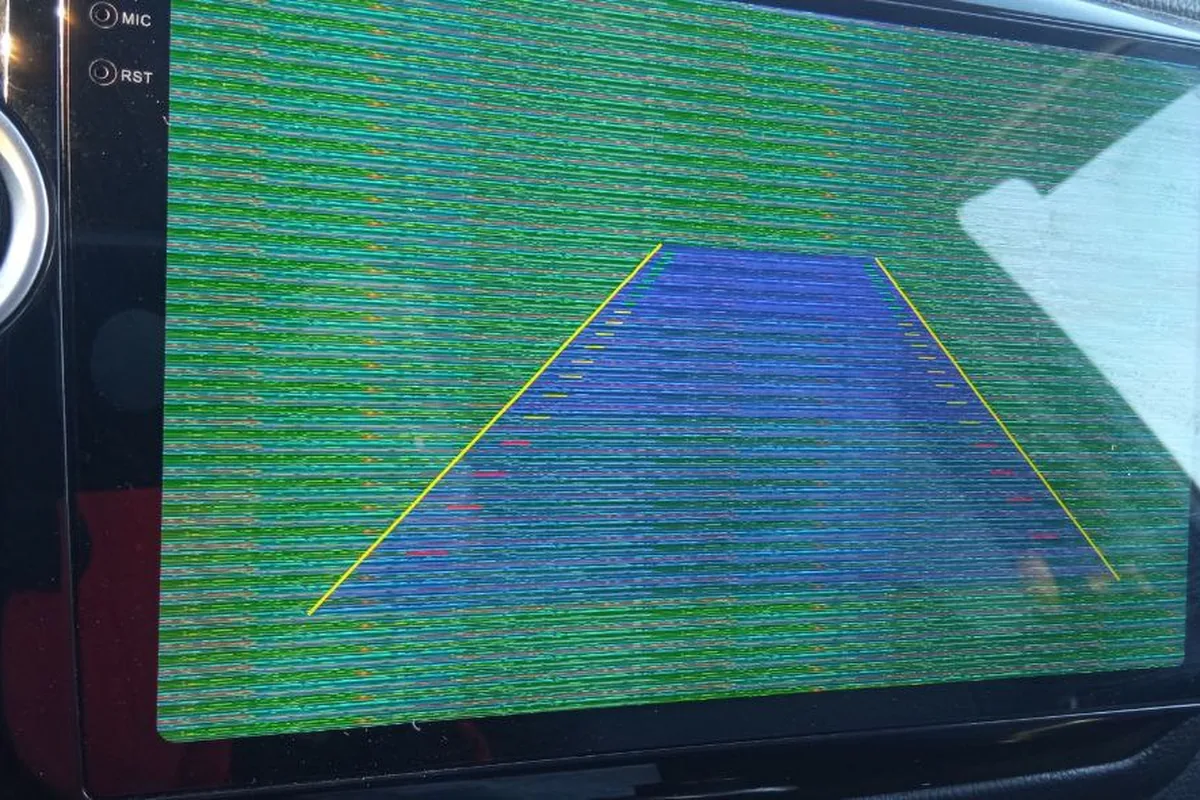

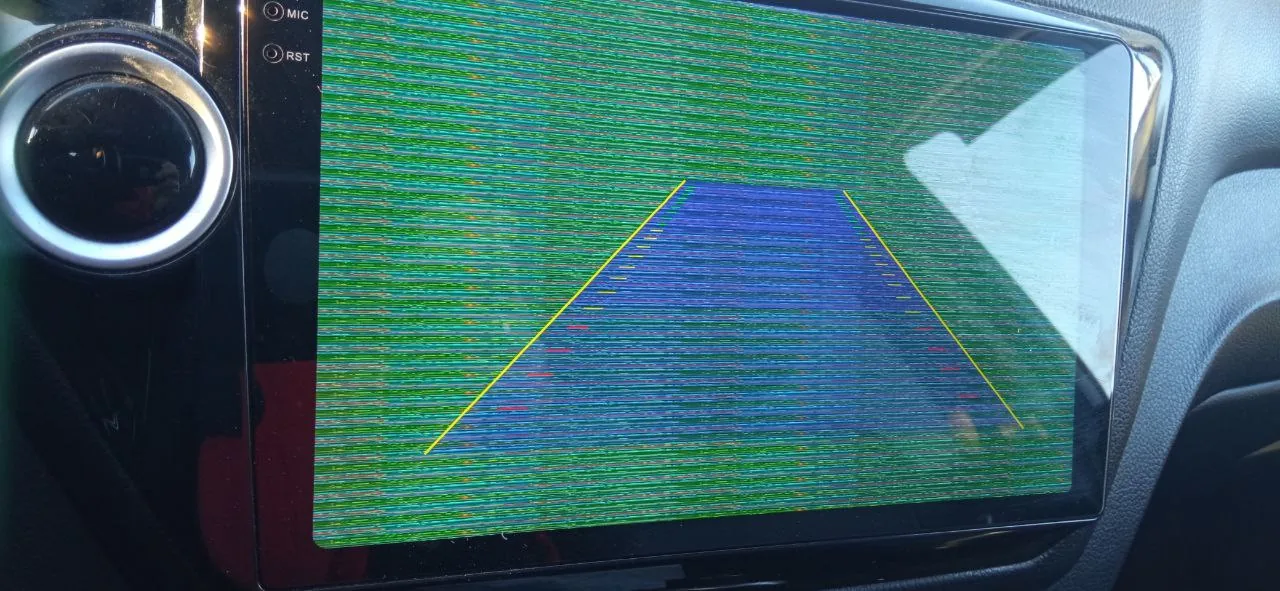

Полосы на картинке появляются время от времени; частые виновники — мороз, жара и плохой контакт в разъёме камеры.
