Ручник Kia Rio 3 и Rio 4: не держит, закис шток в суппорте, тросы и регулировка, примерзание зимой

← Kia Rio III (08.2011 — 03.2015)

Короткий ответ. Ручник на Kia Rio 3 и Rio 4 механический: рычаг между сиденьями, центральный трос и два троса к задним колёсам. Если он перестал держать, владельцы находят одну из трёх причин: ослабли или растянулись тросы (подтягиваются гайками под задней частью центральной консоли), закис механизм ручника в заднем суппорте — это касается машин с задними дисковыми тормозами, — или износились колодки. Если ручник, наоборот, не отпускает и колесо греется, почти всегда виноват закисший шток в суппорте или залипший трос. Зимой, по руководствам обоих поколений, ручник может примёрзнуть. Про остальные тормоза — в статье про тормоза.

Сначала: барабаны или диски сзади

От этого зависит, где искать поломку. Сзади у Рио 3 и Рио 4 бывают и барабаны, и дисковые тормоза — в руководствах задние барабанные тормоза описаны с пометкой «при наличии». На барабанах ручник разжимает колодки внутри барабана. На дисках механизм ручника встроен в задний суппорт: трос тянет рычаг («флажок») на суппорте, а тот через шток выдвигает поршень. Именно этот шток и закисает. Как отличить тормоза и что ещё ломается сзади, описано в статье про тормоза.

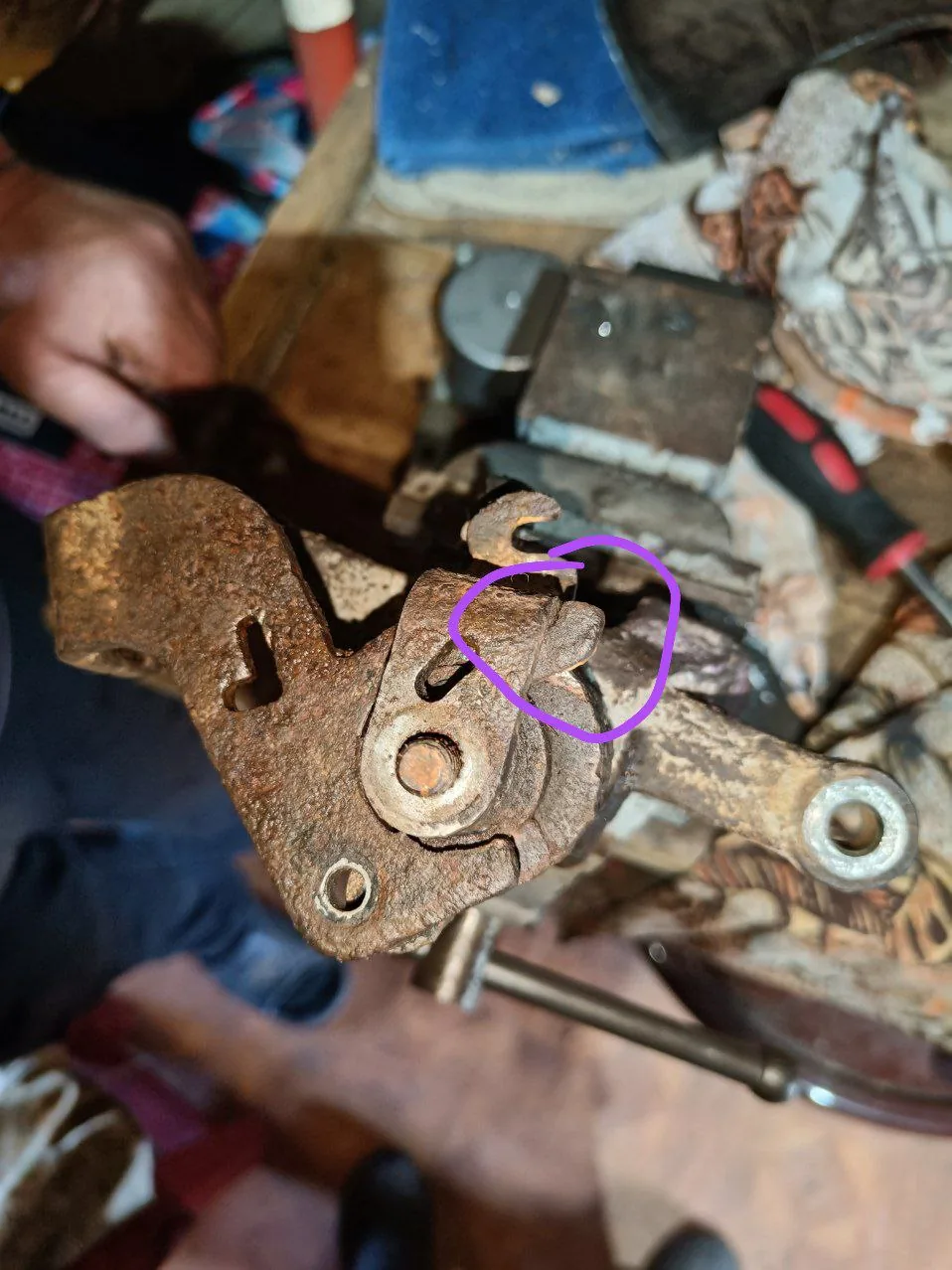

Механизм ручника в заднем суппорте закисает — его разбирают, чистят и смазывают, чтобы тормоз не клинило.

Ручник не держит: порядок поиска

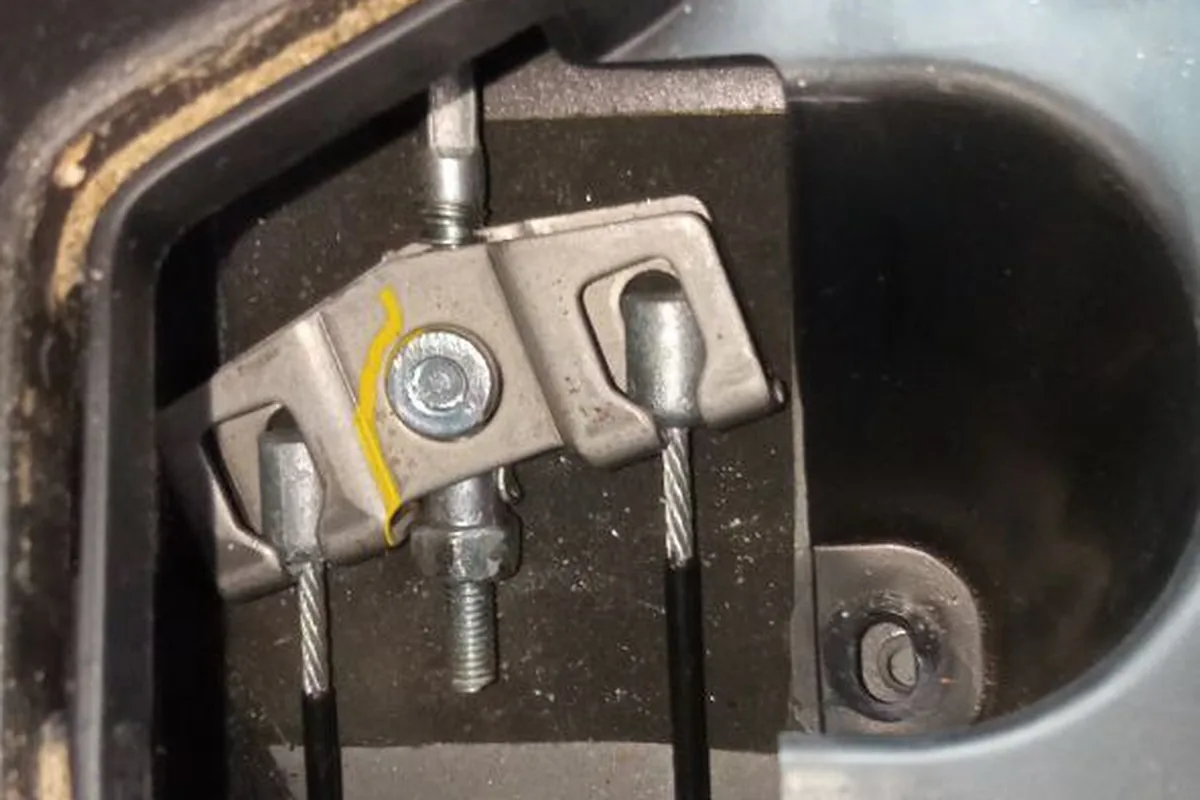

Уравнитель встал на перекос из-за разной длины тросов — перед подтяжкой его выравнивают, а при сильном перекосе меняют трос.

Туго очень рычаг ходит, при этом на порядочном уклоне не держит: машина откатывается метра на два до срабатывания. Заменил диски и колодки — не помогло.

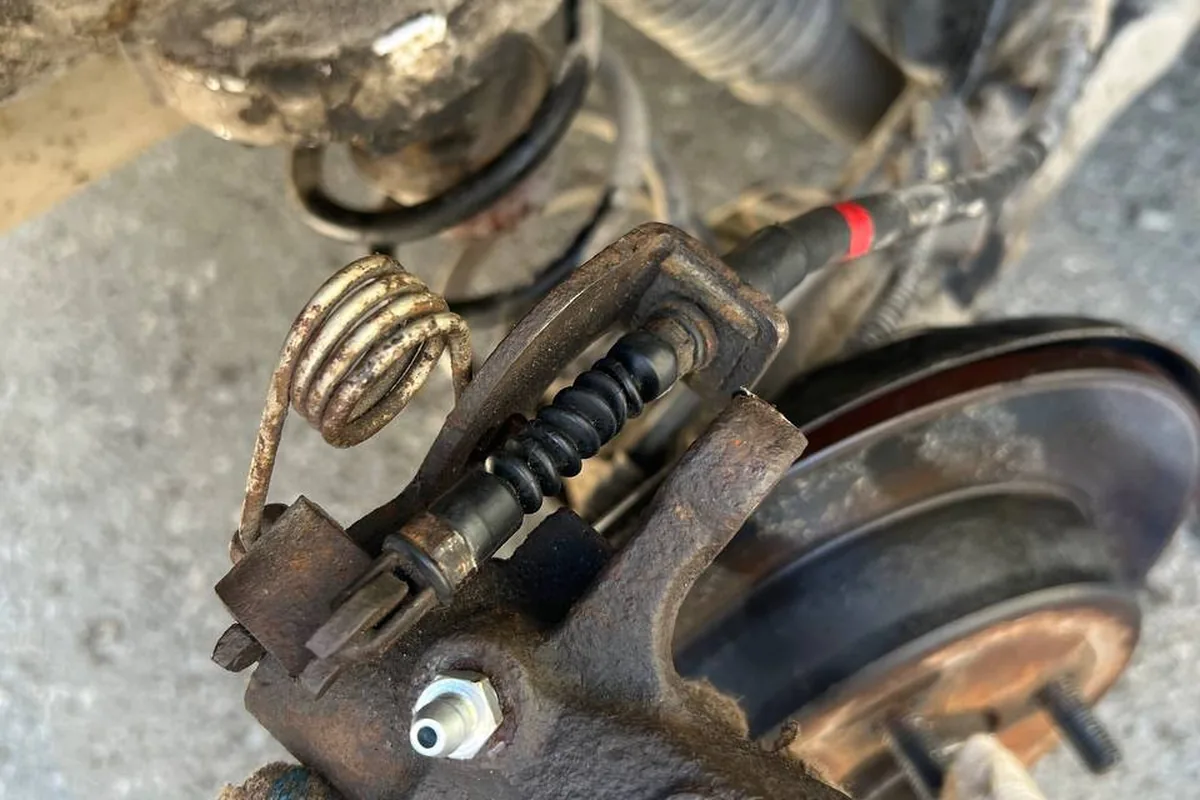

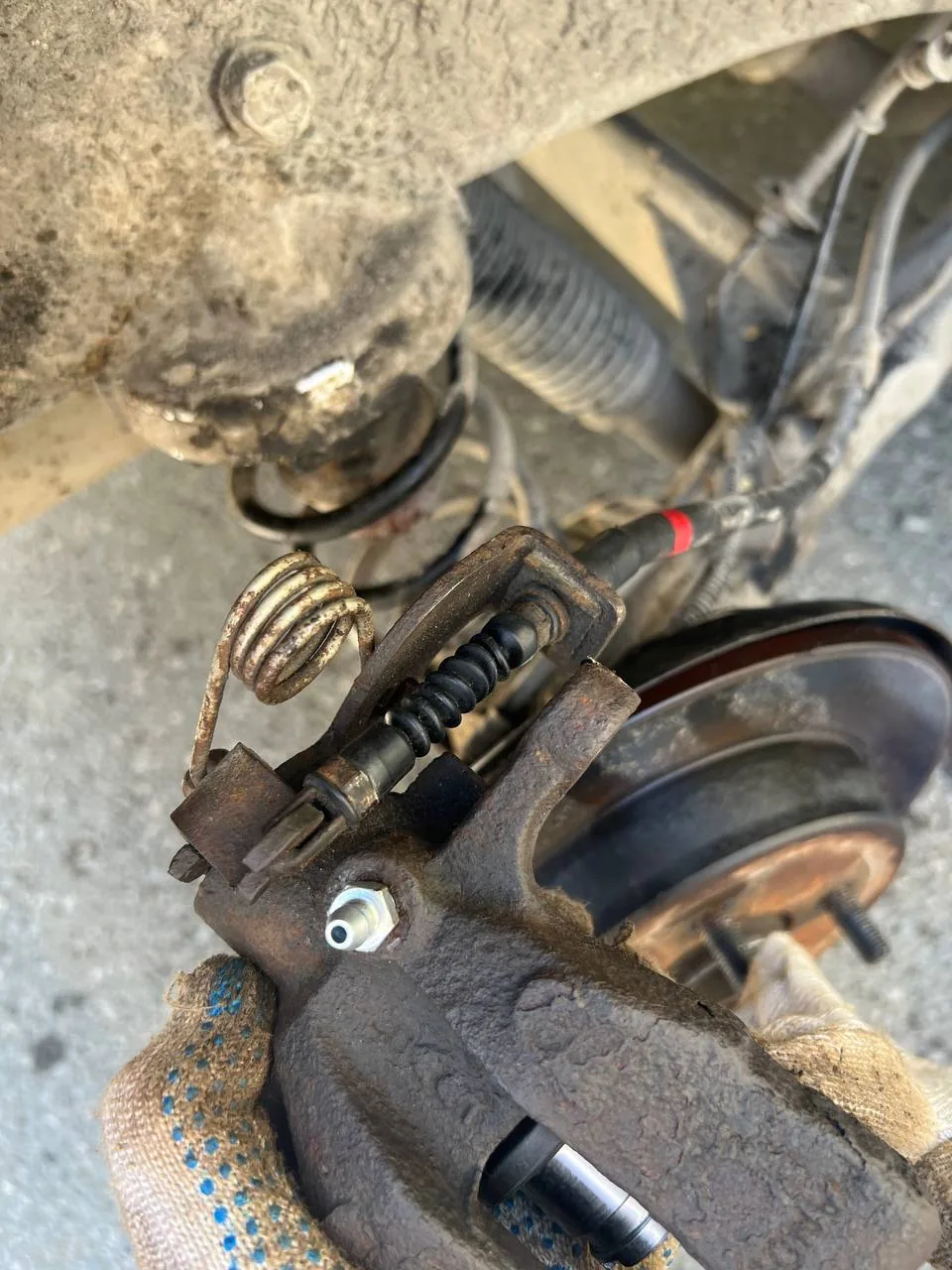

Трос стояночного тормоза заходит в рычаг на заднем суппорте с возвратной пружиной — перед снятием суппорта его отцепляют отсюда.

Другой владелец ответил ему, что у него было то же самое: на одном заднем колесе закис тормозной цилиндр, на другом — тросик ручника. После обслуживания суппортов всё заработало. Поэтому новые колодки и диски ручник не лечат, если механизм не ходит.

Как подтянуть ручник

Регулировка находится под центральной консолью, у заднего края подлокотника: под подстаканником или накладкой видна гайка на штоке уравнителя, к которому подходят два задних троса.

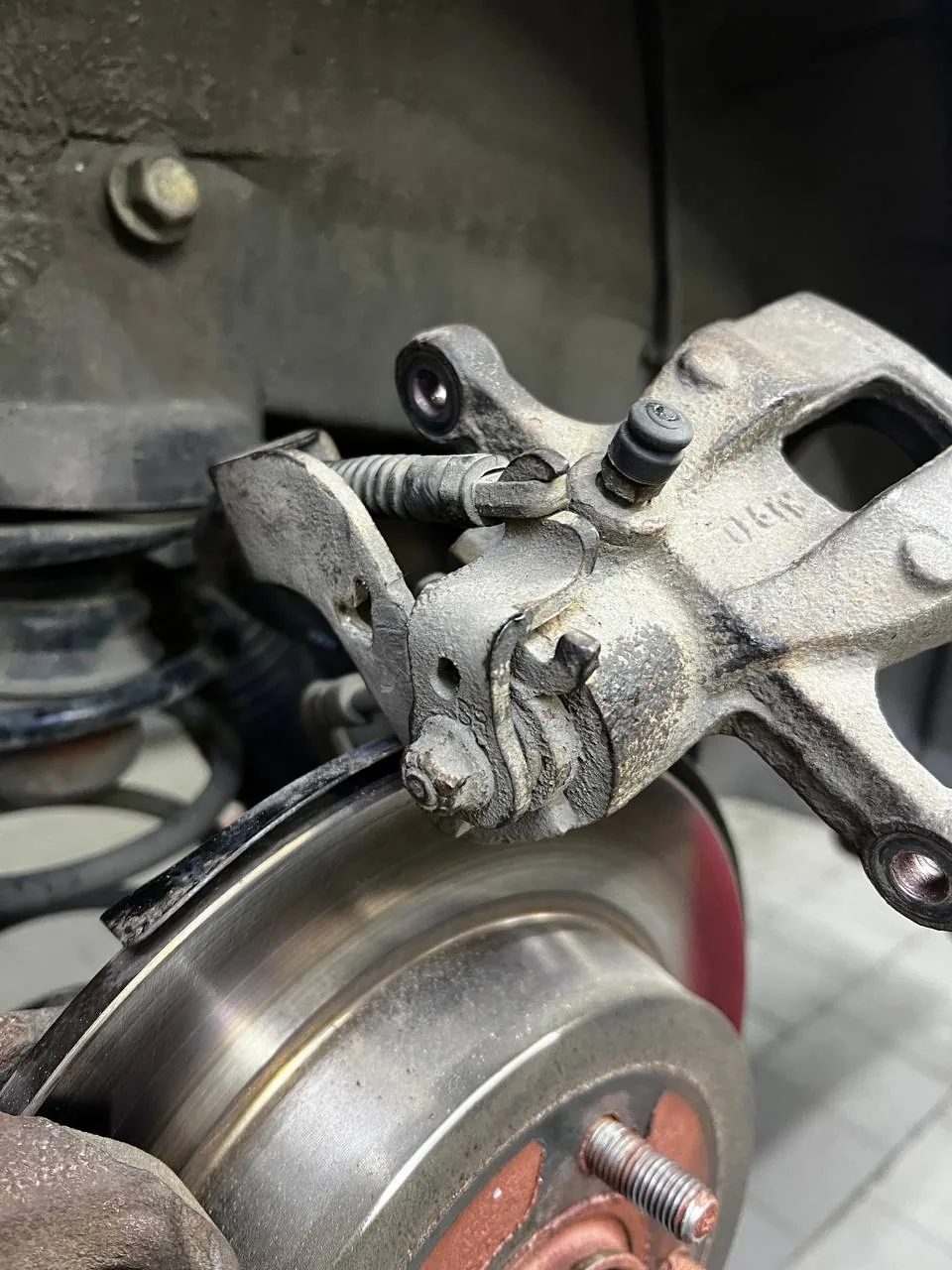

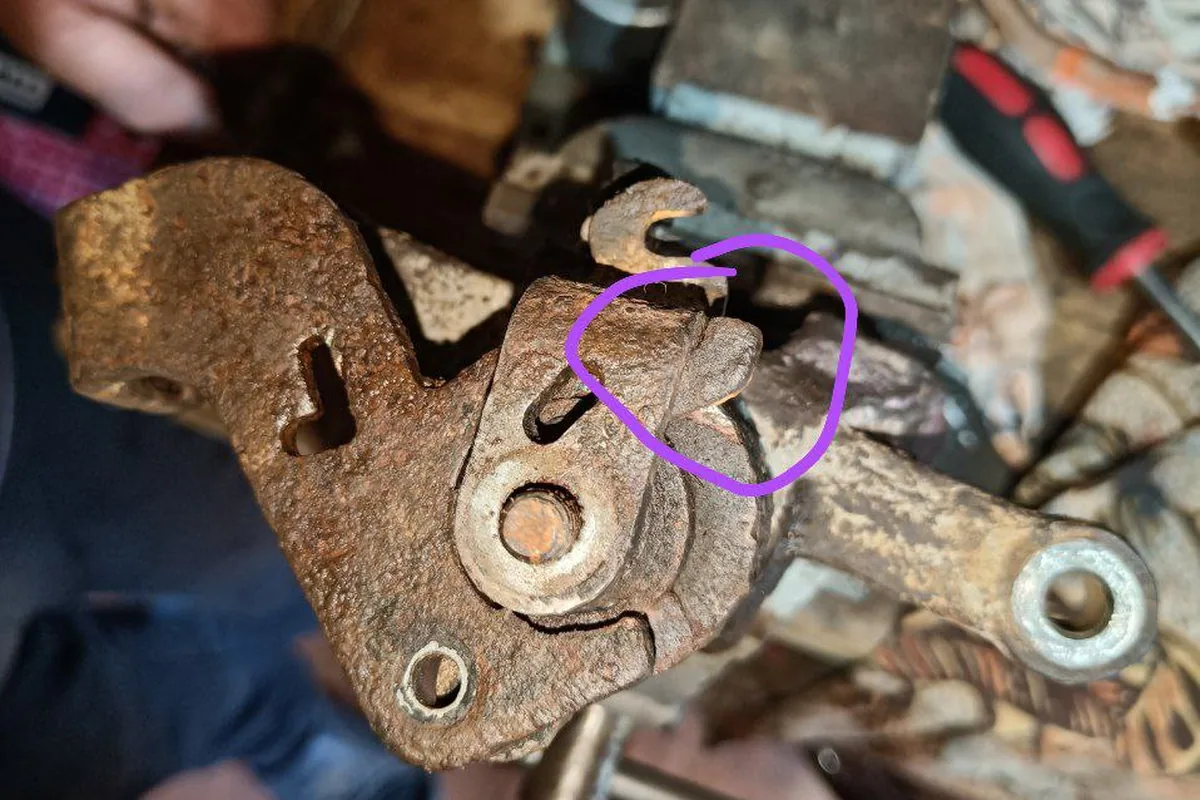

Без затянутого ручника эта лапка должна уходить в упор; если остаётся зазор, колодки продолжают зажимать диск.

Ручник подтянуть, он двумя тросиками идёт. Снять задний подстаканник подлокотника, если есть, и там смотреть. Порой с одной стороны трос натянут, а с другой чуть ослаб, и просто отрегулировать — двумя болтами делается всё.

Если после подтяжки уравнитель стоит криво, один трос длиннее другого: он растянут или залипает в оболочке. Смазка помогает ненадолго — у владельца тросы после чистки выравнивались, а потом один снова залипал. Такие тросы меняют; их замена, по словам владельцев, занимает около получаса. Тросы ручника меняют и на пробегах за 120 тыс. км — например, владелец Рио 3, купивший машину на 120 тыс. км, поменял их в числе первых расходников. Перед техосмотром ручник часто приходится подтягивать: он должен удерживать машину на уклоне.

Закис шток в заднем суппорте

На машинах с задними дисками это главная болячка ручника. Шток механизма ржавеет, флажок перестаёт возвращаться, колодки остаются прижаты, диск греется. Владельцы сбивают застрявший флажок вручную, чтобы доехать до сервиса. Беда в том, что в обычных ремкомплектах суппорта самого штока нет:

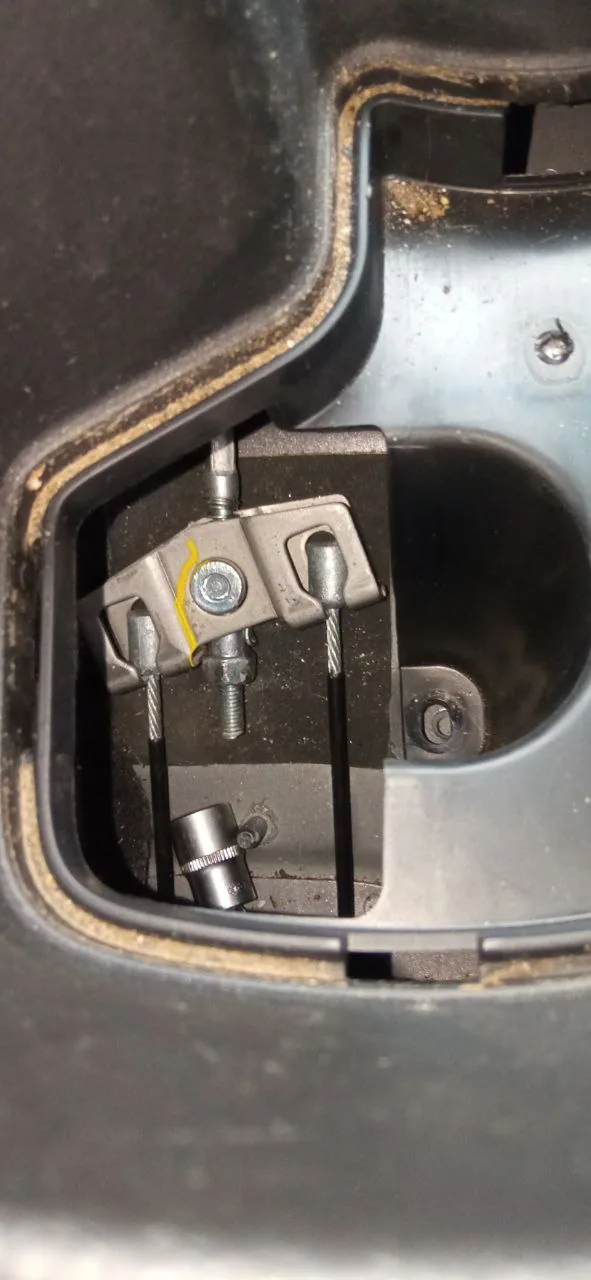

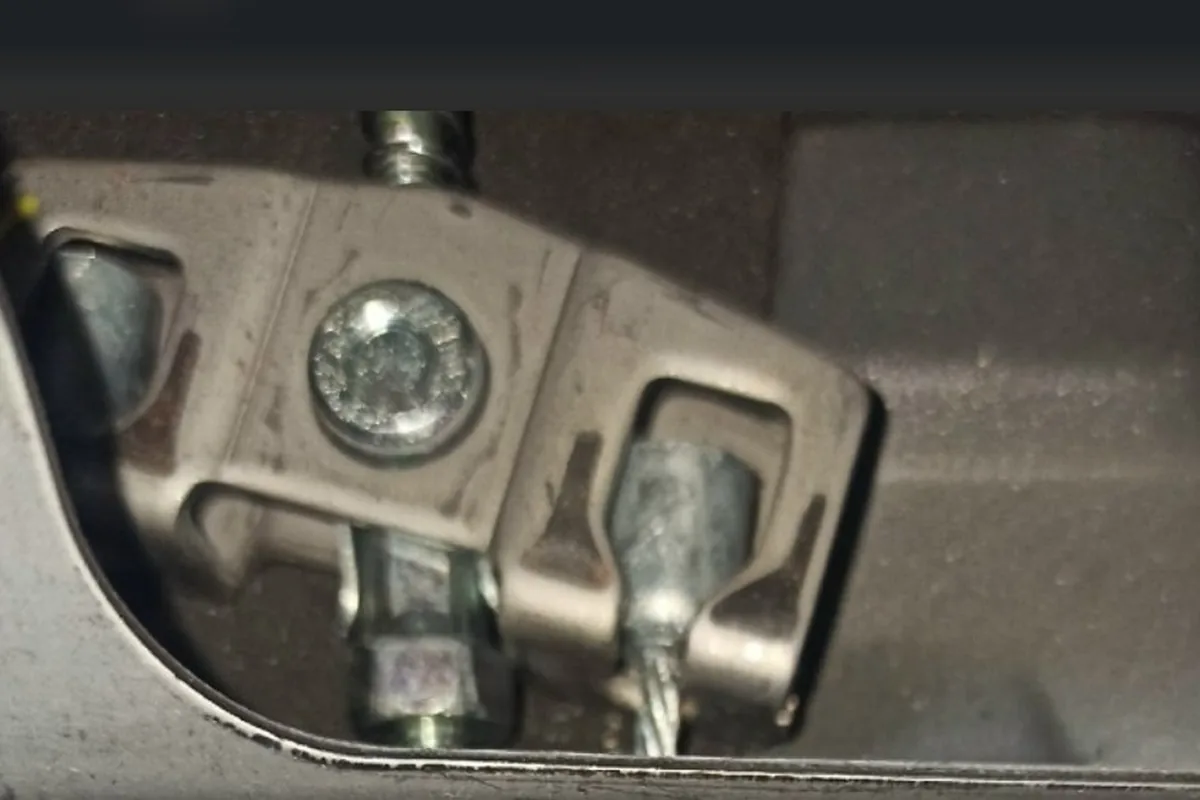

Уравнитель перекосило, потому что правый трос в преднатяге, а левый свободен — тормозит в итоге одна сторона.

Если шток ручника закис, то в ремкомплекте его нет. Я пару раз чистил его, хватало на полгода. Плюнул, купил новые суппорты, так как в последний раз даже диски поджёг, пришлось всё менять.

Есть и вариант переборки с отдельными деталями. Владелец Рио 3 рестайлинга, у которого заклинило оба задних суппорта на ручнике, собрал заказ из болтов штока ручника Frenkit 86303, ремкомплектов Frenkit 234932 и медных втулок Frenkit 86244 — на два суппорта вышло 4 000 ₽ в 2025 году. Магазин предлагал альтернативу — ремкомплекты Lynx с поршнем в сборе по 2 500 ₽ за штуку.

Заклинило оба задних суппорта на ручнике. Сбил флажки вручную. Сказали, могут перебрать. Собрал в корзину два болта штока ручника Frenkit 86303, два ремкомплекта Frenkit 234932 и две втулки медные Frenkit 86244. Вся корзина вышла в 4 000.

При сборке суппорта важно до конца вставить стопор внутри механизма: у владельца, перебиравшего суппорт сам, после первой проверки ручника раздался щелчок — стопор соскочил, и суппорт пришлось разбирать снова. Если из-под механизма ручника капает жидкость, сервисы обычно предлагают менять суппорт целиком.

Мнение слесаря

Проверяйте ход механизма ручника каждый раз, когда снимаете задние колёса: при отпущенном рычаге флажок на суппорте должен сам возвращаться до упора, а трос — свободно двигаться в оболочке. Если флажок возвращается с трудом, переберите механизм сейчас, пока шток не заржавел намертво. Регулируйте тросы только после того, как убедились, что механизмы на обоих колёсах исправны, иначе вы натянете трос на заклинивший суппорт и получите перегрев диска. После регулировки поднимите рычаг на несколько щелчков и проверьте, что при опущенном рычаге оба задних колеса вращаются свободно.

Зимой: чтобы ручник не примёрз

Руководства Рио 3 и Рио 4 прямо предупреждают: стояночный тормоз может примёрзнуть во включённом положении, чаще всего когда на задних тормозных механизмах скапливается снег и лёд или они намокли. Если такой риск есть, руководство советует ставить ручник только временно, а для стоянки включать P на автомате или низшую передачу на механике и подкладывать упоры под колёса. Владельцы в сильные морозы тоже предпочитают не рисковать: колодки могут примёрзнуть. Остальные зимние советы собраны в статье про эксплуатацию зимой.

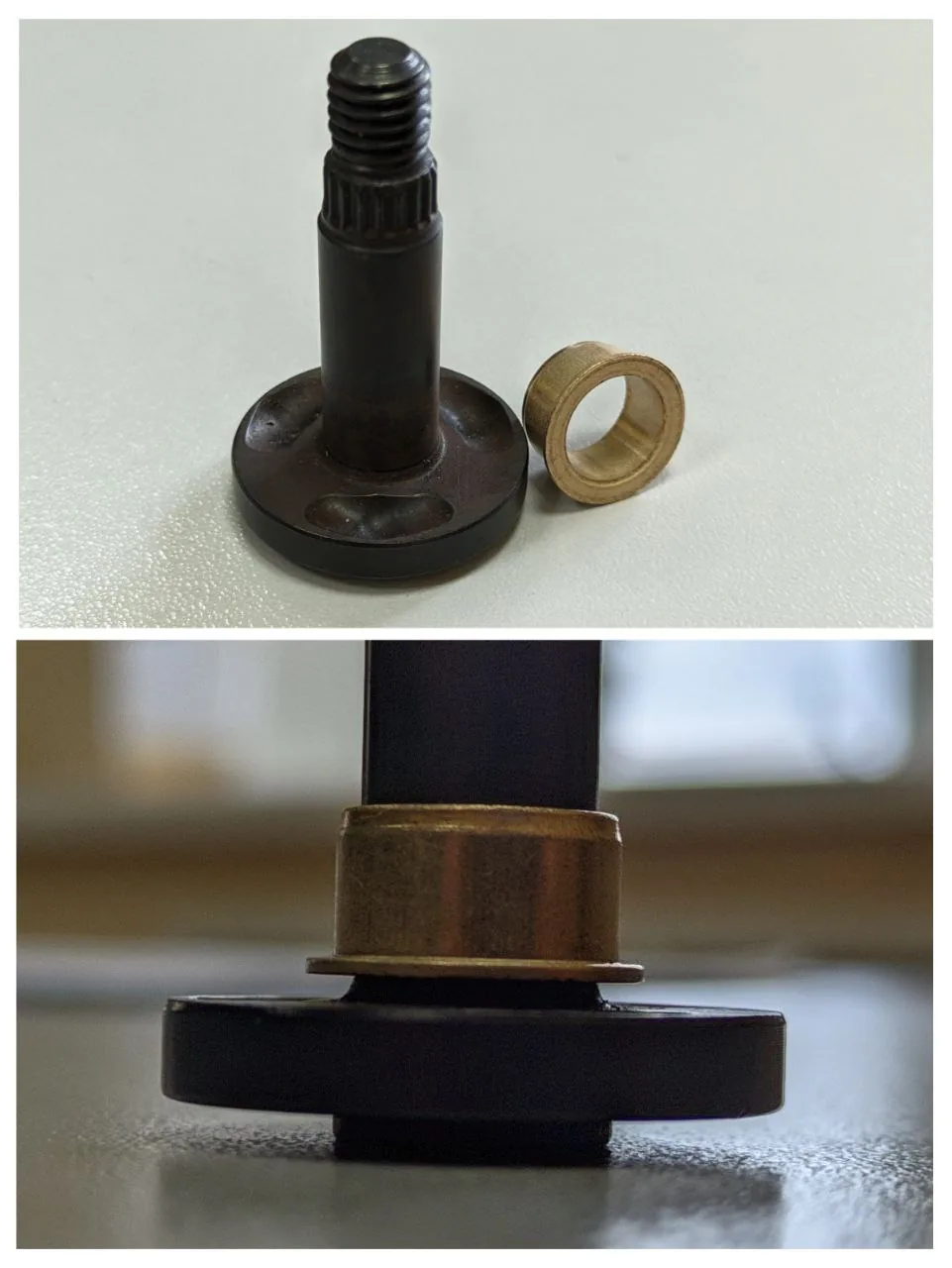

Закисший шток механизма ручника в суппорте меняют вместе с втулкой из ремкомплекта, а не весь суппорт целиком.

Коротко: что делать, если ручник барахлит

1. Посмотрите через колёса, что сзади — барабаны или суппорты.
2. На вывешенной машине проверьте, отходят ли оба флажка на суппортах (или крутятся ли оба колеса при опущенном рычаге).
3. Если механизмы исправны — подтяните тросы под подлокотником и выровняйте уравнитель.
4. Если уравнитель встаёт криво — меняйте растянутый трос.
5. Если закис шток — переборка с отдельными штоками и втулками или новый суппорт.

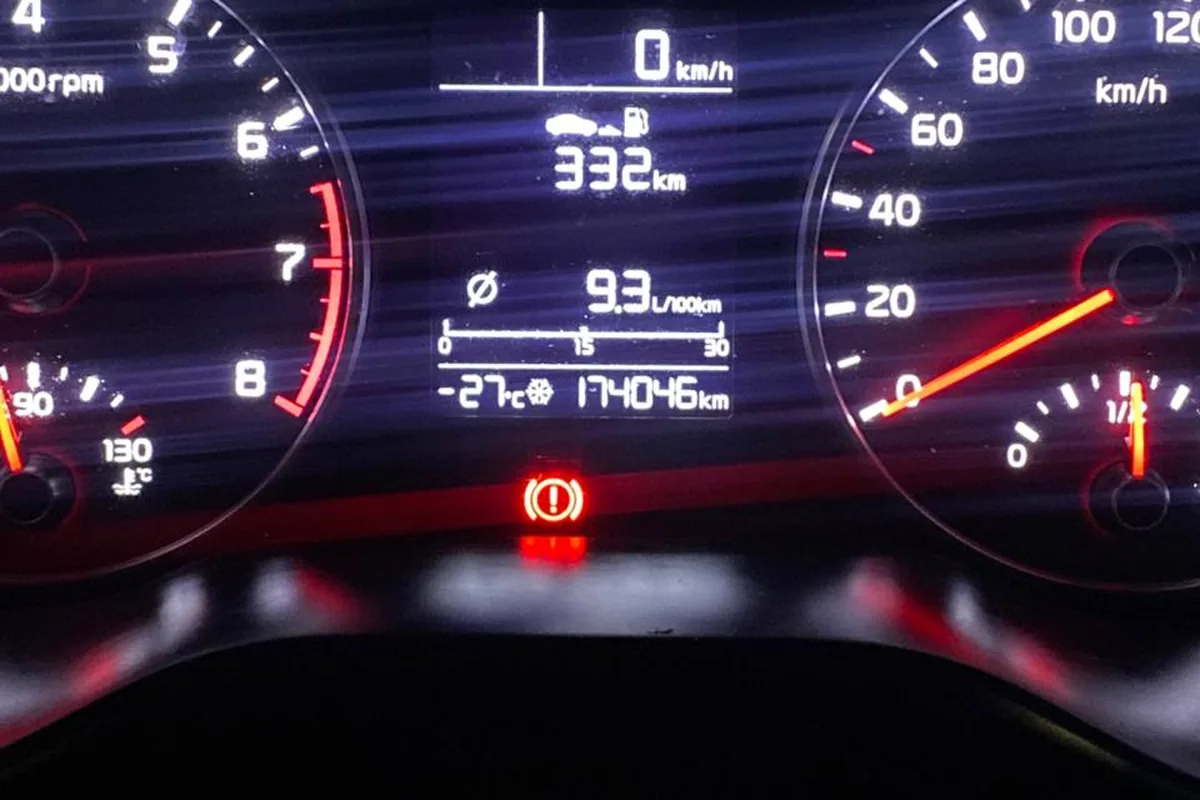

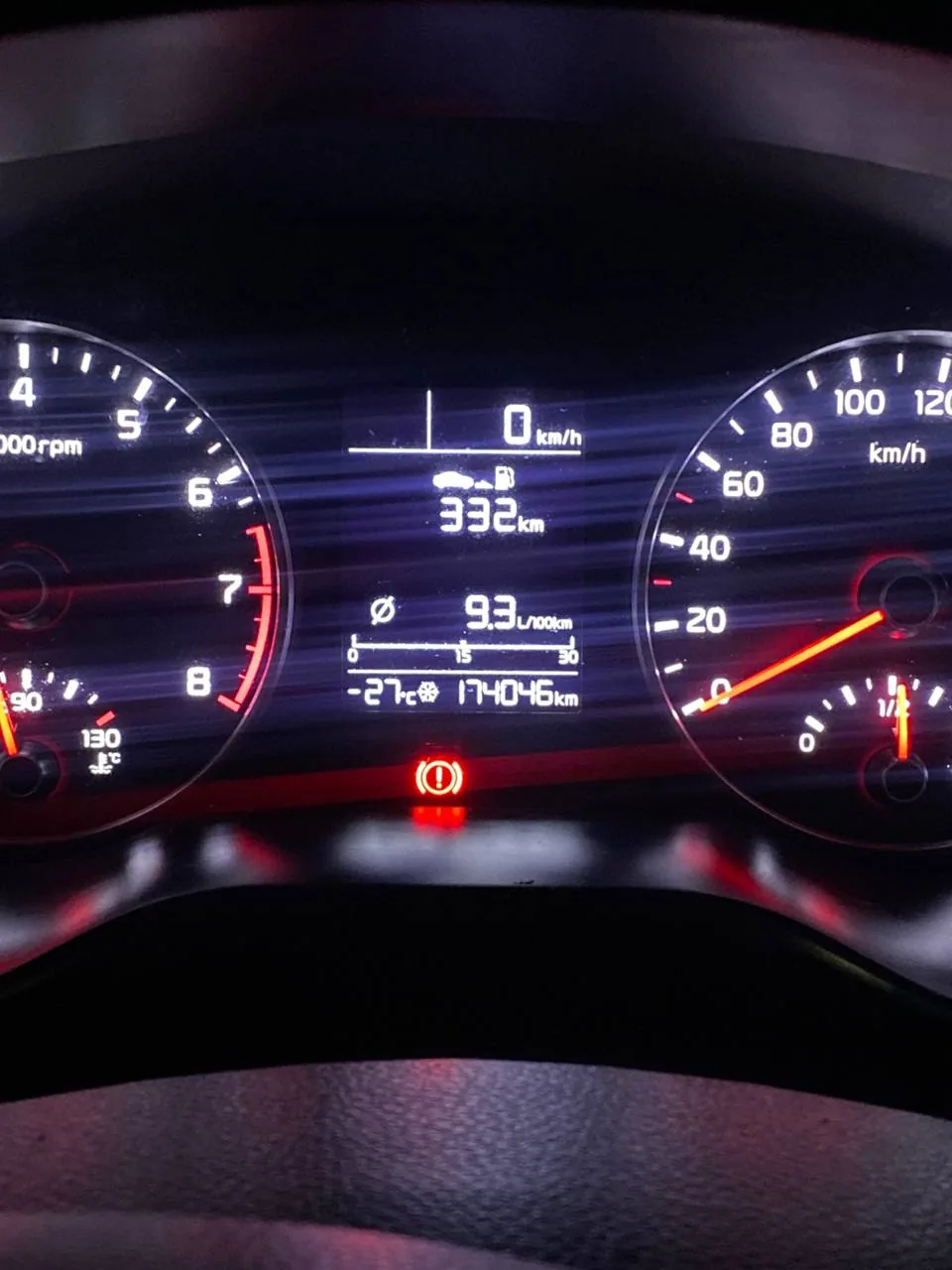

Лампа ручника горит и на опущенном рычаге при нормальном уровне тормозной жидкости — первым проверяют концевик под рычагом.
