На Аутлендере 3 за десять лет выпуска стояло несколько разных штатных магнитол, и от того, какая у вас, зависит, что можно поставить взамен и останется ли работать камера, кнопки на руле и Rockford. Ниже — как различить штатные головные устройства, чем они болеют и как владельцы меняют их на андроид.
Все штатные магнитолы тройки — стандартного формата 2DIN: простая с монохромным дисплеем, сенсорная «с одной крутилкой», навигационные MMCS серии W, а на машинах после рестайлинга 2018 года — Smartphone Display Audio (SDA) и Mitsubishi Connect. Поэтому любая из них, как и большинство андроидов «под Аутлендер 3», встаёт в родное место, а разница в проводке и в том, что подключено к машине по CAN-шине.
Какие штатные магнитолы стояли
| Магнитола | Как узнать | Что умеет по отчётам владельцев |
|---|---|---|
| простая | кнопки, монохромный дисплей, две ручки | радио, у части — AUX; самая база ранних машин |
| «с одной крутилкой» | сенсорный цветной экран, одна ручка справа | Bluetooth через отдельный блок, камера заднего вида, без навигации и без настроек машины |
| MMCS W-11, W-12, W-13, W-15 | большой экран, две ручки, у W-12 красная подсветка кнопок | навигация с выводом на щиток, жёсткий диск под музыку у W-12, управление настройками машины — от бесключевого доступа до омывателей |
| SDA и Mitsubishi Connect | сенсорный экран, машины после 2018 года | своей навигации нет, карты — только через Android Auto или Apple CarPlay по проводу в USB |
MMCS W-11 стояла уже на машинах 2012 года в комплектации Ultimate, а W-15 владельцы описывают как более новую версию W-12: экран больше, подсветка бело-синяя, медиасервера нет. Владелец машины 2018 года в комплектации Intense+ пишет, что его штатная магнитола умела только Android Auto через шнур. Магнитолу «с одной крутилкой» владельцы ругают за простоту, но признают за ней звук.
Смотря какая магнитола, есть W12 и W15, у меня в аутах штатные были. W12 с медиасервером, там жёсткий диск был, туда можно с CD музыку записывать, была навигация, и дублировалась на щиток приборов. И полное управление функциями автомобиля от регулировки бесключевого доступа до работы омывателей. Но если менять для автозвука, то магнитола с одной крутилкой по звуку на голову выше. Но в ней нет навигации и управления автомобилем.
Чем болеют штатные
У магнитолы «с одной крутилкой» три типичные жалобы. Первая — пропадает звук: сначала как помехи, потом совсем, постоит — появляется снова. Так было у владельцев машин 2015 и 2016 годов, оба в итоге искали замену. Вторая — телефон перестаёт подключаться по Bluetooth для музыки, хотя для звонков подключается. Владелец машины 2013 года выходит из положения так: подключается, заходит в настройки соединения и принудительно выключает и включает аудио. Третья — гаснет камера заднего вида. По словам владельцев, это массовая болячка именно «одной крутилки»: отваливается цифровое подключение камеры, а лечится тем, что от магнитолы до камеры протягивают провода, и картинка идёт по аналогу.
У MMCS претензии другие — она устарела. Резистивный экран, медленная навигация, и обновление прошивки до последней версии ничего не меняет.
У меня была стоковая W12. Из всех стоковых магнитол она довольно гармонично вписывается: большой для своего времени экран, подключение Bluetooth, камеры, включение-отключение штатных систем, матовые кнопки с красной подсветкой. Навигатор полное г. Я обновлял его до самой последней прошивки, и это не дало крутого результата. Сам по себе дисплей доисторического качества с резистивным нажатием. Я пытался с ней жить, но с моими запросами это чересчур устаревшее устройство.
Замена на другую штатную
Если андроид ставить не хочется, «одну крутилку» меняют на MMCS или Connect. Проводка в машине для этого обычно есть: владелец машины 2017 года в простой комплектации поставил MMCS W-12, CAN-бокс и кнопки на руль и пишет, что ничего не колхозил. Для полного подключения MMCS нужны переходная проводка, CAN-бокс (без него магнитола не управляет настройками машины) и GPS-антенна. Подключить напрямую к 18- и 20-контактным разъёмам можно, но тогда часть функций пропадёт.
Андроид вместо штатной: что учесть
Это самый популярный путь: владельцы ставят Teyes CC2 и CC3, Topway, Kingsbeats, Яндекс Авто. Главное правило, которое повторяют те, кто ставил сам, — заказывать комплект под свою комплектацию. Продавец спрашивает, есть ли штатная камера и Rockford, и под это кладёт проводку и CAN-бокс. Тогда всё встаёт «фишка в фишку».

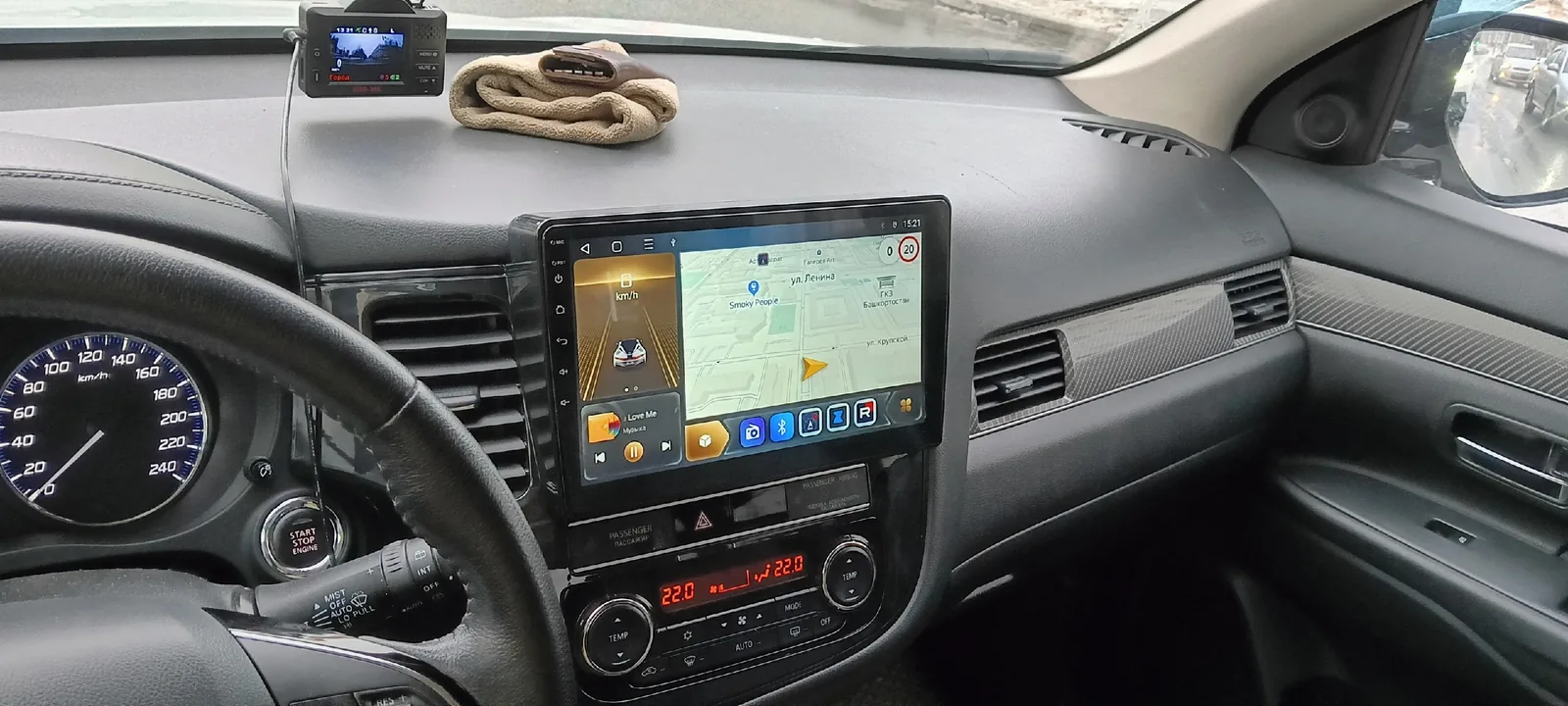

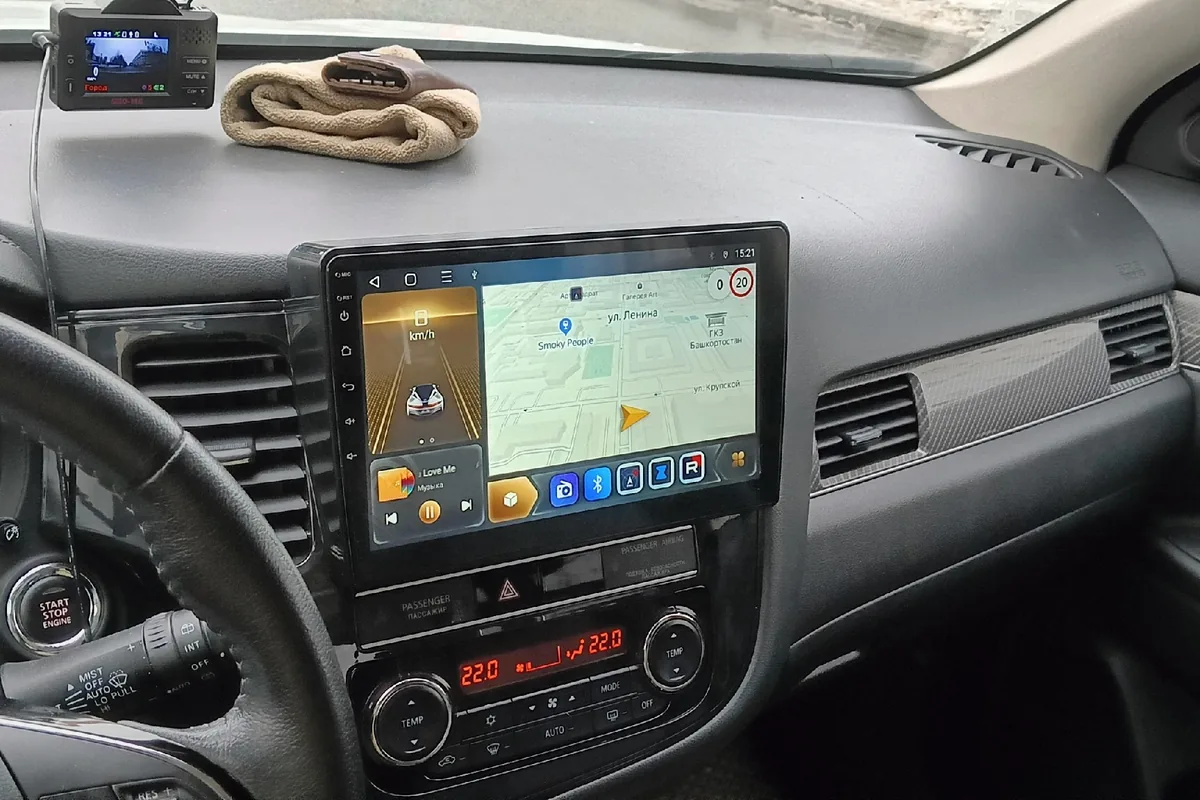

- Рамка и климат. Магнитолы на 9–10 дюймов встают в свою рамку, а часть из них — вместе с новым блоком климата. Владелец машины 2013 года в 2024 году поставил Яндекс Авто MT03: магнитола 7800 руб., блок климата 9000 руб., рамка 8000 руб., всего 25 000 руб., и всё подключилось разъём в разъём. Кнопку аварийки ему пришлось переподключать: у дорестайлинга и рестайлинга она разная.
- CAN-шина. Через CAN-бокс андроид показывает открытые двери и работу климата, а со штатной камерой появляются динамические линии. Владелец, сменивший Яндекс Авто на Kingsbeats K2+, докупал CAN-бокс отдельно именно ради камеры.
- Камера. Если через CAN штатная камера не заработала, её подключают напрямую: плюс на питание заднего хода от фонаря и видеосигнал тюльпаном на вход камеры магнитолы.
- Микрофон. Собеседники плохо слышат через штатный микрофон в плафоне; владельцы меняют его на микрофон с усилителем или ставят выносной.
- Память. Владельцы советуют брать не меньше 4 ГБ оперативной памяти, иначе со временем магнитола начинает тормозить.
Не нашёл хороший вариант в штатное место, чтобы не выпирал колхозно. Заменил вместе с блоком климата и рамкой. Вылет всего на сантиметр получился, смотрится гармонично. Доп. функции автомобиля, которые в штатной магнитоле были (свет, дворники и прочая лабуда), управляются с новой головой. Меню этих функций правда на английском. Камера задняя штатная работает. Только пришлось заменить микрофон штатный в плафоне на микрофон с усилителем. Год катаюсь.
Если стоит Rockford Fosgate
Rockford на тройке ставили в богатых комплектациях: отдельный усилитель под сиденьем, сабвуфер в багажнике, динамики с пищалками. С андроидом здесь чаще всего проблемы. Китайская магнитола без прошитого CAN-бокса со штатным усилителем дружит плохо: звук пропадает на большой громкости или играет заметно хуже штатного. Один из владельцев, который не хотел терять звук Rockford, советует либо оставаться на штатной магнитоле с экраном, либо ставить SDA 7 или SDA 8 от тройки, но и их — только через блок согласования.
Магнитола не штатная, подключена через CAN-бус к штатному усилителю Rockford. Когда музыку выкручиваю на максимум, звук пропадает. Звук пропадает при увеличении громкости выше 65% примерно. Куда копать, подскажите.
Обратный путь тоже есть: динамики Rockford от Ultimate, все шесть вместе с пищалками, владелец переставил в машину попроще «пин в пин», без сверления и резки проводки.
Камера заднего вида
Штатная камера тройки стоит в подсветке номера. Владелец с магнитолой MMCS W-12 называет у своей камеры номер 8781A043, его же искал владелец машины 2014 года; в 2024 году в Новосибирске такую предлагали за 6 тыс. руб., а аналог с AliExpress — около 1500 руб. Тот же владелец 2014 года искал и вторую камеру — 8781A145, от версии с круговым обзором. Купивший её в 2022 году за 3500 руб. пишет, что по обзору и качеству она намного лучше родной. Если камера гаснет на «одной крутилке», сначала попробуйте аналоговое подключение, о котором выше. Подробнее про камеры и парктроники — в статье про камеру и парктроники Аутлендера.
Перед покупкой андроида снимите штатную магнитолу и посмотрите на разъёмы сзади: сколько колодок подключено, есть ли отдельный зелёный разъём CAN и тюльпан камеры. Тогда продавцу можно сказать точно, какая у вас конфигурация. Если в машине Rockford, берите комплект, где CAN-бокс прямо заявлен как совместимый со штатным усилителем, и сразу проверьте звук на громкости выше середины — там проблема и вылезает.
Что поставить: развилка по машине
- Стоит «одна крутилка», нужен только звук и Bluetooth — её можно оставить: по звуку владельцы ставят её выше MMCS. Камера гаснет — тянуть аналоговые провода.
- Нужна навигация и не хочется андроида — MMCS W-12/W-15 или Connect с переходной проводкой и CAN-боксом.
- Нужны Яндекс-приложения и большой экран — андроид в комплекте под свою комплектацию, с рамкой, при необходимости с блоком климата.
- Есть Rockford — андроид только с совместимым CAN-боксом, иначе штатная с экраном или SDA через блок согласования.
Кнопки на руль, которых нет в простых комплектациях, ставят вместе с новой магнитолой — проводка под них, по словам владельцев, уже есть. Скрытые настройки машины, которые управлялись через штатную магнитолу, — в статье про скрытые функции. У XL штатная музыка и Rockford устроены по-другому — об этом здесь.
