Камера заднего вида и парктроники УАЗ Патриот: штатная камера, подключение и почему пищат датчики
← УАЗ Патриот рестайлинг (05.2012 — н.в.)

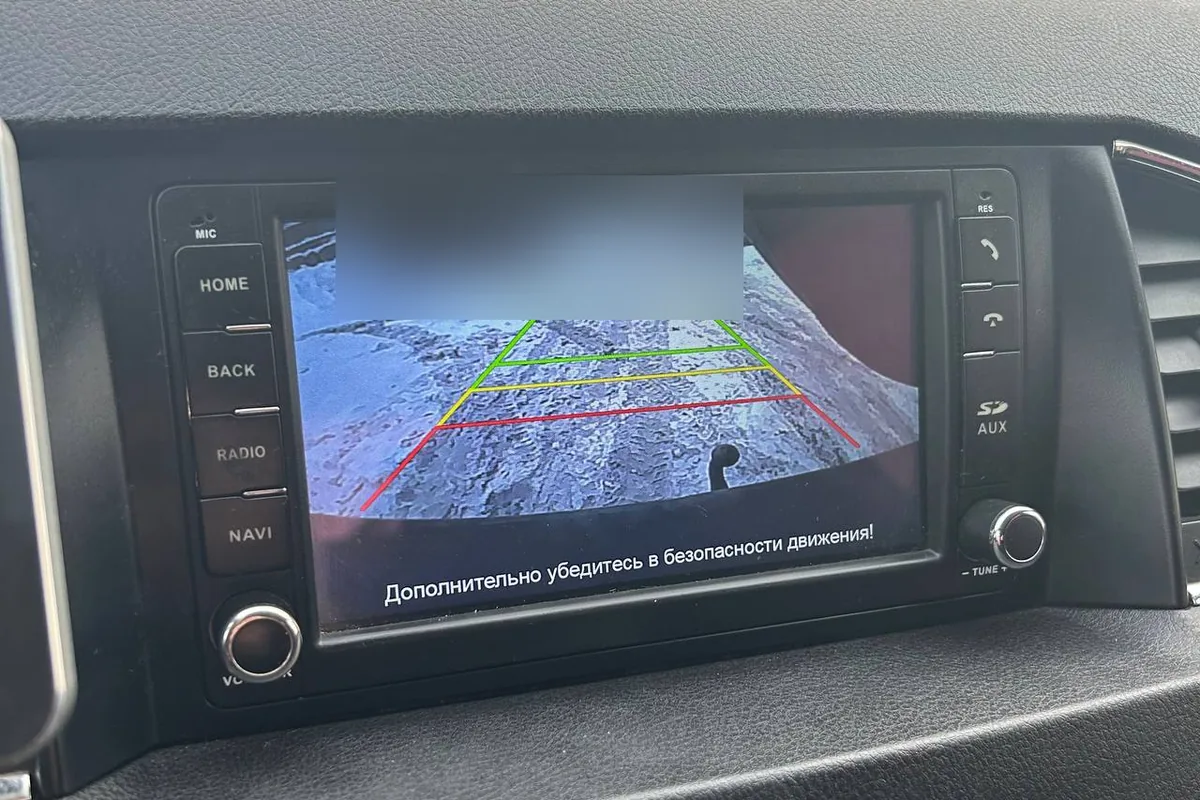

Короткий ответ. Штатная камера заднего вида УАЗ Патриот встроена в накладку фонаря освещения номера на двери задка и выводит картинку на экран мультимедийной системы, когда включена задняя передача. Линии на экране руководство расшифровывает так: красная — 0,6 м от бампера, жёлтая — 1,0 м, зелёная — 1,4 м (РЭ 2024, стр. 70). Камера и парктроник ставились по комплектации. Штатная камера заводская, каталожный номер 3163-3775010 SRW-3163T. При замене главное помнить, что распиновка у штатного разъёма не такая, как у универсальных камер.
Какая камера стоит и где она подключается
Камера сидит в накладке над номером, провод идёт внутри двери задка, через гофру в кузов и по правой стороне багажника к магнитоле. Питание камера берёт от цепи фонарей заднего хода, а в магнитолу приходит только видеосигнал.
На штатном патриотовском проводе разъём камеры находится под обшивкой пятой двери, как раз над болтами крепления ручки. Обмотан шумкой. Кстати, на штатной проводке расположение контактов отличается от «универсальных». Так что камеру использовать нужно тоже штатную.

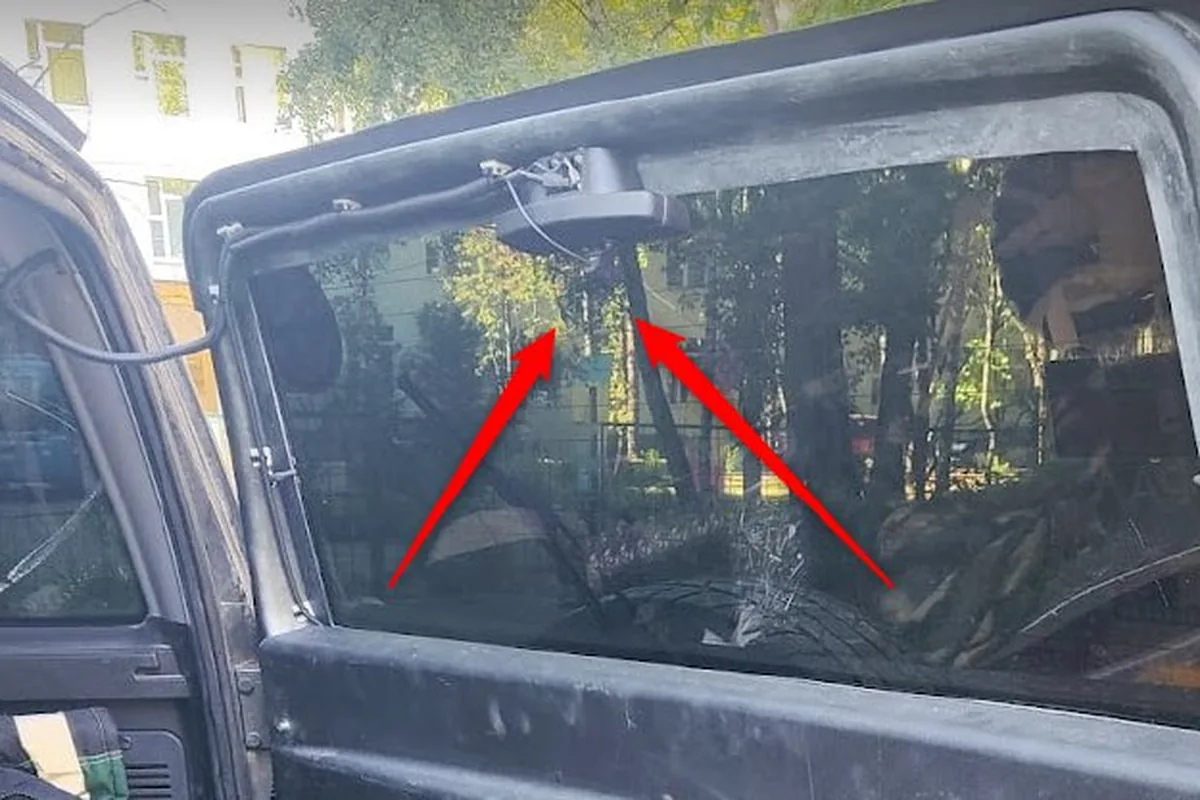

На машинах без штатной камеры (например, у владельца Патриота 2013 года) её ставят в плафон подсветки номера или рядом с ним, провод тянут по той же трассе через гофру двери задка. Есть ли под обшивкой готовый разъём на машинах без камеры, зависит от комплектации: владелец пикапа в базовой комплектации такого разъёма у себя не нашёл.
Камера не работает: с чего начать
- Фонари заднего хода. Камера питается от их цепи, поэтому, если фонари не горят, камера тоже не включится. Предохранитель цепи заднего хода на машинах с новой панелью — Fb15 на 5 А, общий с комбинацией приборов (РЭ 2024, стр. 208–209). Владелец Патриота 2023 года описал, как он сгорал через десять секунд после включения зажигания. Причина была в проводах, перетёртых о правую арку в багажнике, подробнее — в статье о предохранителях.
- Разъём под обшивкой двери задка — окисление и перетёртые провода в гофре между дверью и кузовом.
- Сама магнитола. Штатная магнитола показывает камеру только при включённом зажигании, а сигнал о задней передаче получает по CAN-шине. Поэтому, если подать камере 12 В от прикуривателя, картинки на штатной не будет, даже когда камера исправна. У одного владельца картинки не было из-за поломки в самой магнитоле, и новую камеру он купил зря.
- Помехи и полосы — проверьте контакт в разъёме у двери и массу; если к тому же шипят динамики и сбоит сигнализация, ищите общую массу или питание. Если зеркалит картинку, это настройка «Зеркало» в магнитоле, а не перевёрнутая камера.
Кто будет менять камеру заднего вида, обращаю внимание: у Патриота на камере в месте подсоединения к основному проводу до магнитолы не такая распиновка. У Патриота жёлтый и зелёный цвета поменяны местами. Обязательно нужно щупом проверить, на какой пин приходит 12 вольт. Иначе новой камере конец — у меня минус 1000 рублей.
Камера с андроид-магнитолой и передняя камера

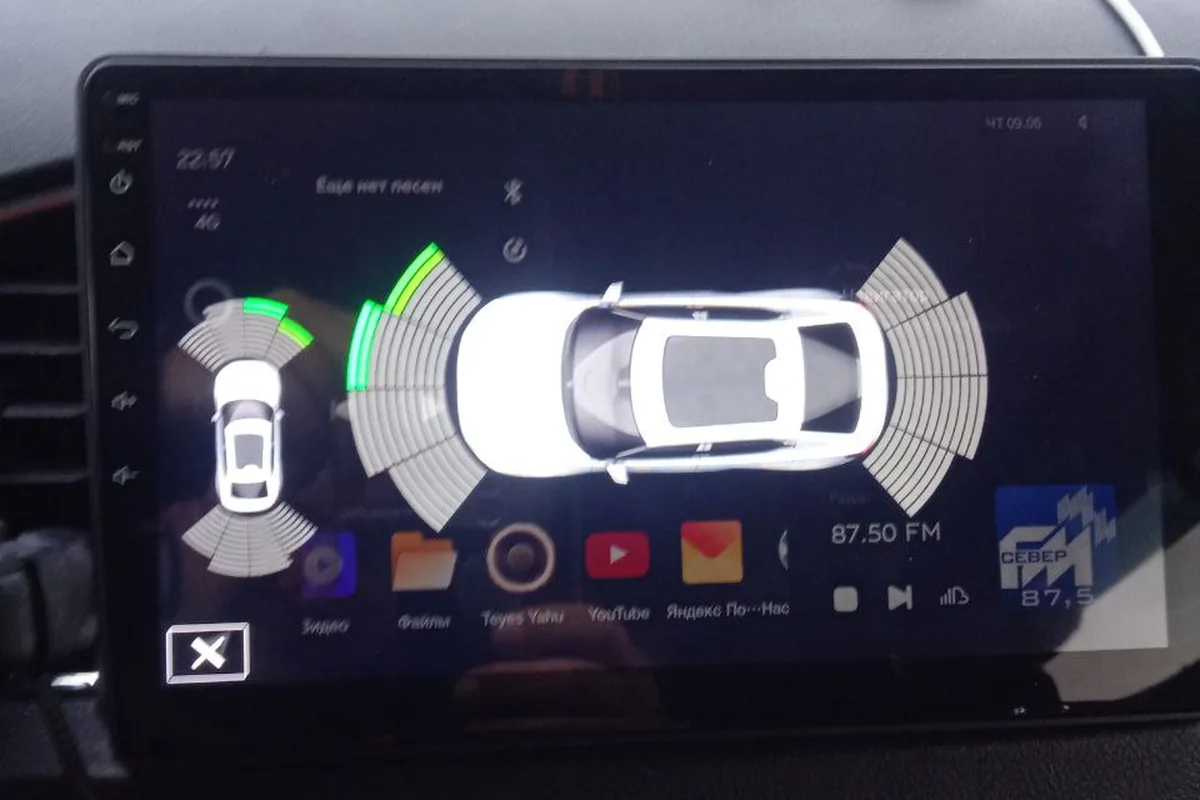

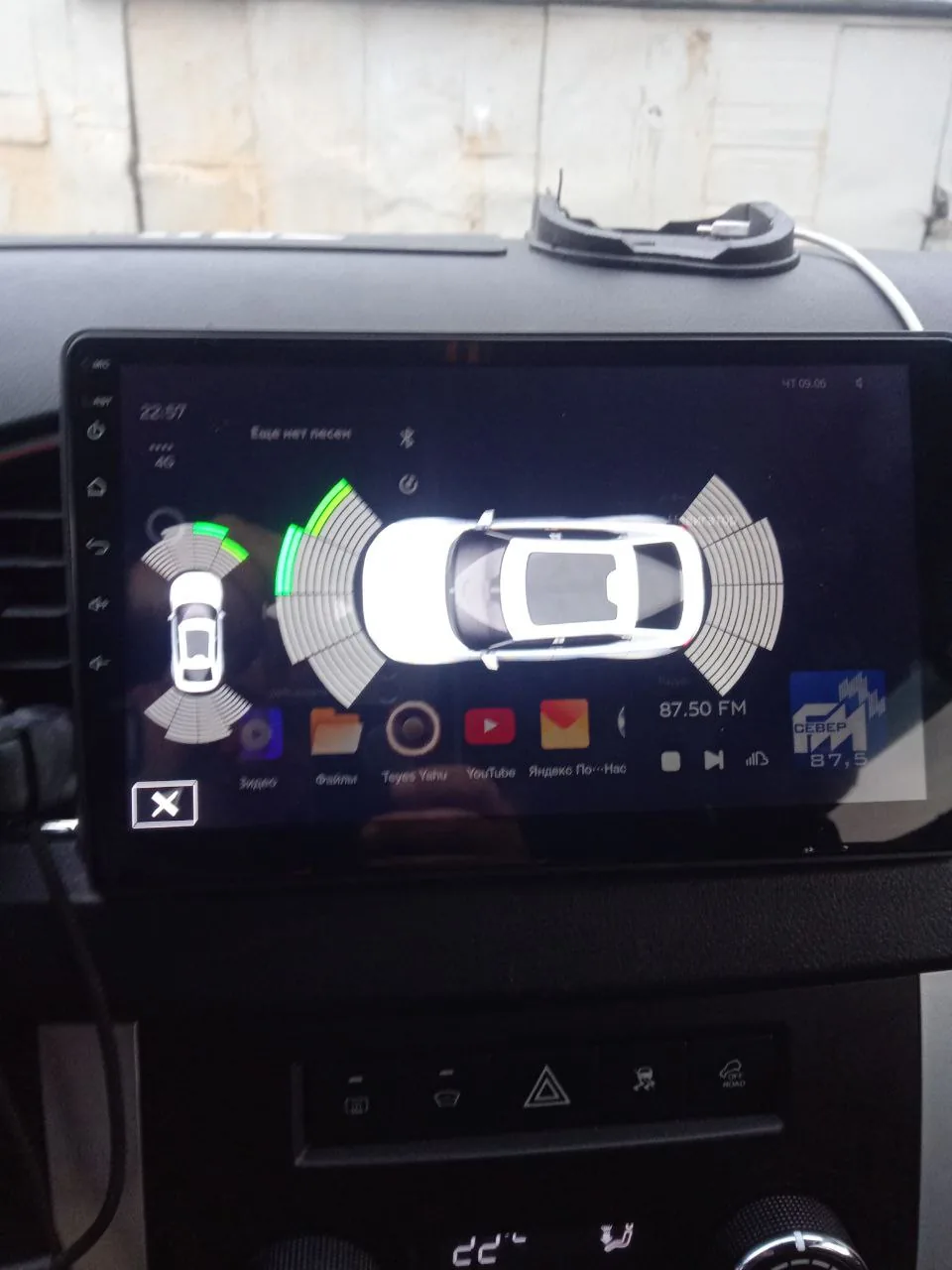

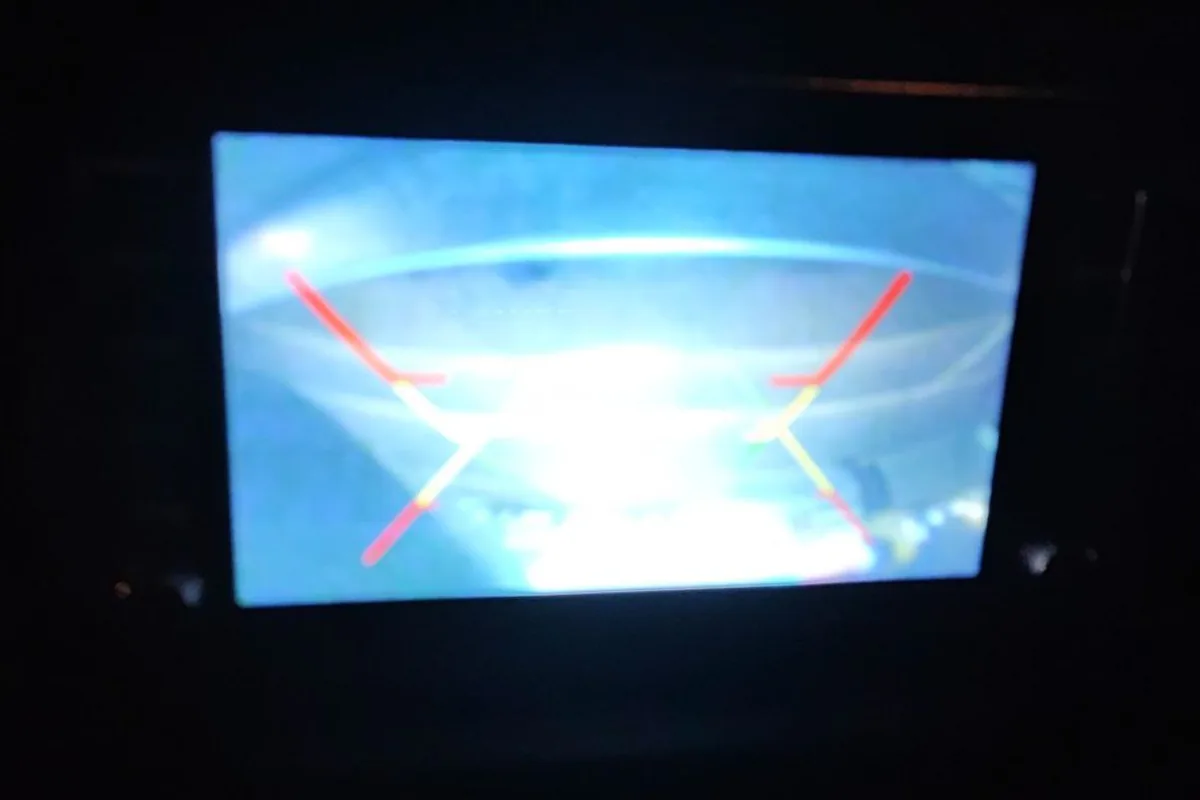

При замене магнитолы штатная камера работает не всегда. Одни владельцы подключают её к андроиду без проблем. Другие, наоборот, после установки Teyes купили фирменную HD-камеру, потому что штатная с новой магнитолой не заработала. Владельцы, сменившие камеру, пишут, что картинка стала в разы лучше: у штатной скромное разрешение, а обзор ей частично закрывает запаска на двери. Если хотите, чтобы на экране андроида была графика штатного парктроника, нужен CAN-адаптер под Патриот. Как подключать магнитолу и кнопки руля, разобрано в статье о магнитоле.

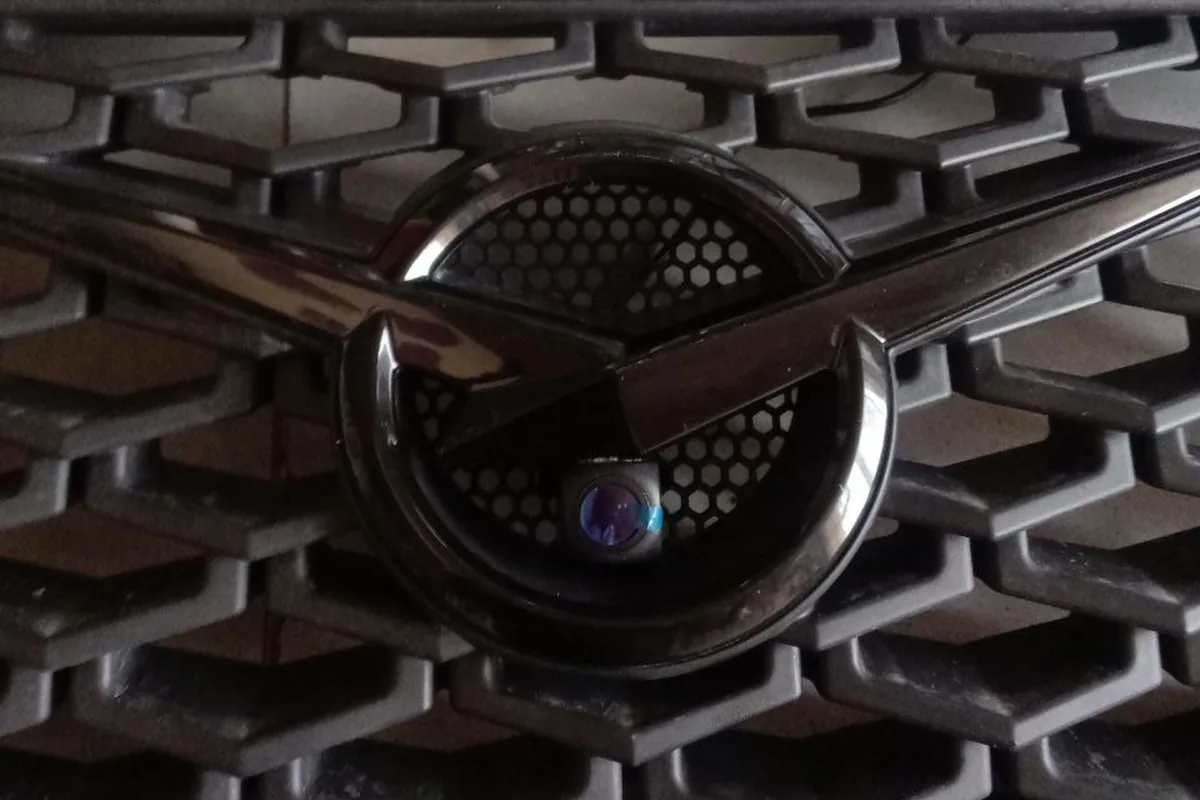

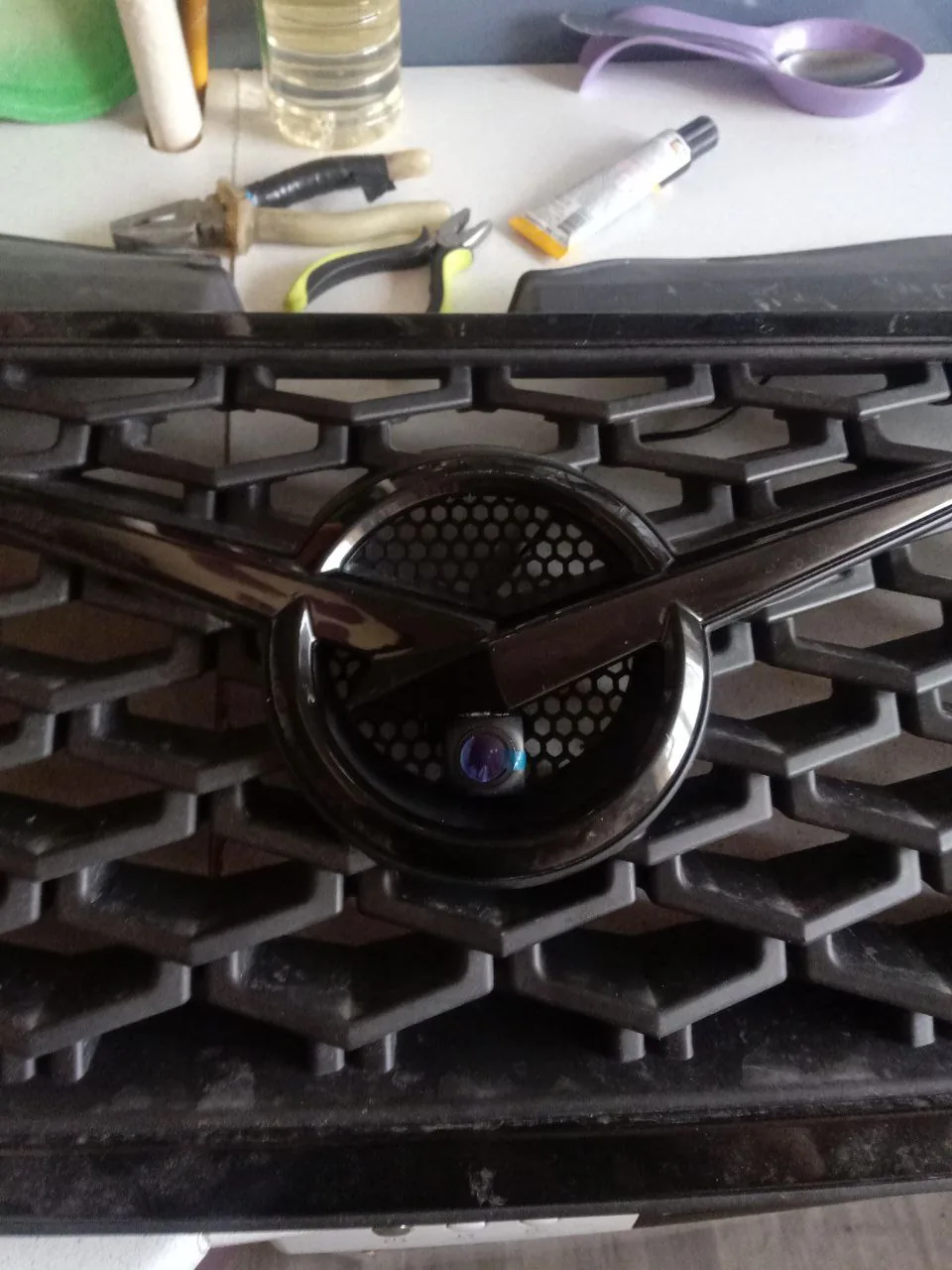

Переднюю камеру ставят те, кто ездит по бездорожью или с высоким передним бампером. Её выводят на второй видеовход андроида. Камеры в решётке радиатора быстро теряют прозрачность от песка, это стоит учесть при выборе места.
Парктроник: какой стоит и как работает
В руководстве описаны две системы, и какая стоит, зависит от комплектации (РЭ 2019, стр. 62–66; РЭ 2024, стр. 65–70).
| Система задней парковки | Система помощи при парковке | |
|---|---|---|
| Датчики | четыре задних (A, B, C, D) | восемь: четыре задних и четыре передних |
| Когда работает | задний ход, до 5 км/ч | зажигание, скорость до 15 км/ч; сзади с задней передачей |
| Как предупреждает | звуком, сплошной тон с 60 см | звуком и картинкой на экране: 140–100 см зелёный, 100–60 см жёлтый, меньше 60 см красный |

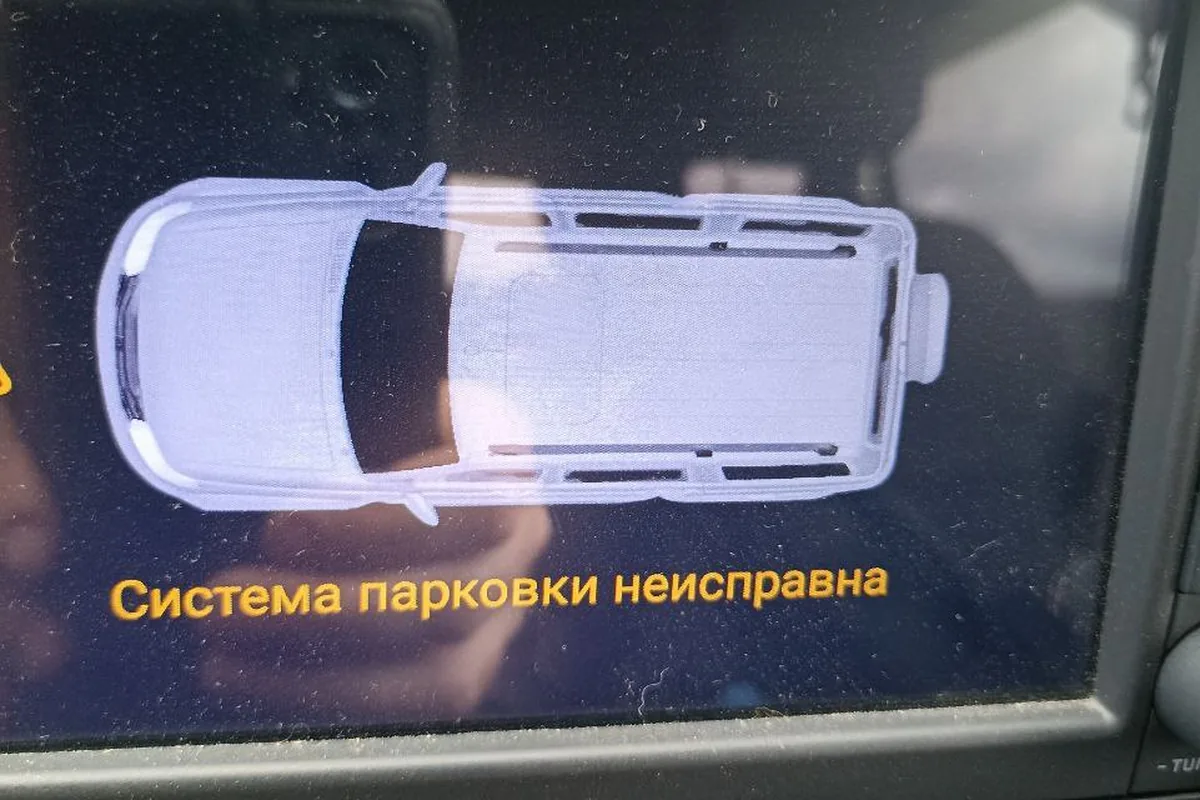

| Самодиагностика | после включения неисправный датчик называется числом коротких сигналов: один — левый A, четыре — правый D | ошибка на приборке, система отключается |
Передние датчики выключаются клавишей на панели. Руководство советует это в плотном потоке, чтобы не было ложных срабатываний. Датчики и блок ремонту не подлежат, их только меняют (РЭ 2024, стр. 67, 70).
Почему парктроник пищит постоянно или отключается
Один датчик выключает всю систему. Это главная жалоба на восьмидатчиковую систему. У владельца Патриота 2021 года отказал передний левый датчик, и вся система перестала работать. Найти неисправный датчик просто: поменяйте его местами с рабочим. Если неисправность «переехала» вместе с ним, дело в датчике, если осталась на месте — в проводке.
Не работает датчик парктроника передний левый, соответственно вылетела вся система. Не могу найти этот датчик в Москве в магазинах.

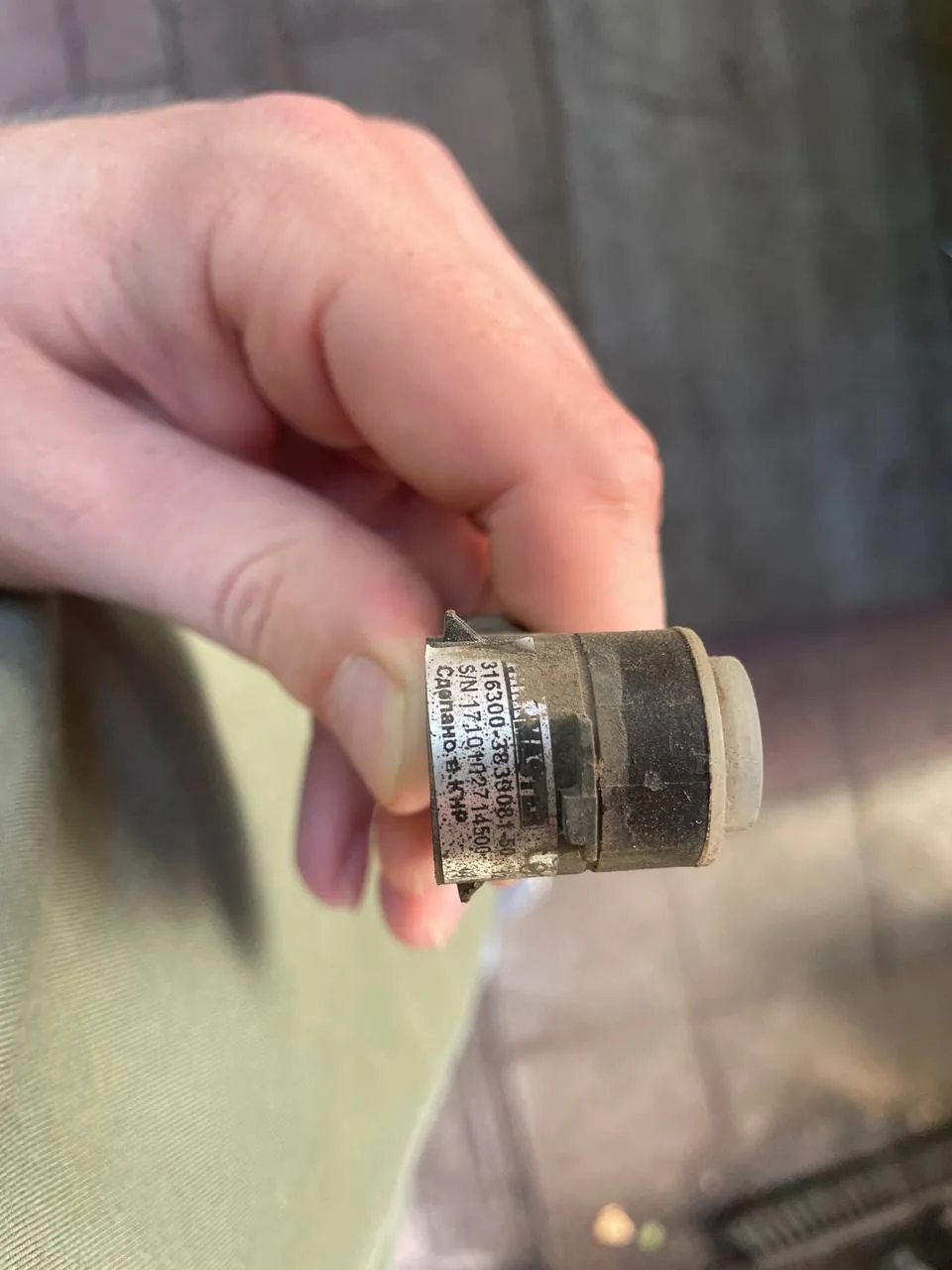

Пищит после мойки или в дождь. Контакты датчиков в бампере окисляются, а датчик с треснувшей лицевой частью пропускает воду. Руководство само перечисляет причины ложных сигналов: грязь, снег и лёд на датчиках, сильный дождь, неровная дорога и высокая трава, прицеп, перегруженная корма, а также дополнительное оборудование или изменённая высота бампера (РЭ 2024, стр. 67).
Я как-то зимой задним бампером в снег ткнулся, повредил сами парктроники (покрошилась внешняя часть), так теперь, как дождь, при включении задней пищит постоянно, просохнет — нормально.
Проводка. Жгут к передним датчикам перегибается через раму, и гофра там расходится. Провод к задним датчикам идёт снаружи под порогом перед правым задним колесом: на него налипает снег, и его приходится дополнительно подвязывать стяжками.
Силовой бампер, калитка под запаску, лебёдка. После таких доработок штатный парктроник почти всегда начинает врать: датчики видят кронштейны и видят землю на уклонах.
Передние я выключил через месяц после покупки авто, потому что больше бесят, чем помогают. Задние после установки калитки стали пищать, когда надо и не надо. Перенос второго правого парктроника частично помог, но чуть изгиб дороги — пищит, на бездорожье вообще пищит не переставая, сбивая концентрацию. Когда отключил их совсем, прям так хорошо стало.
| Что | Цена по отчётам владельцев |
|---|---|

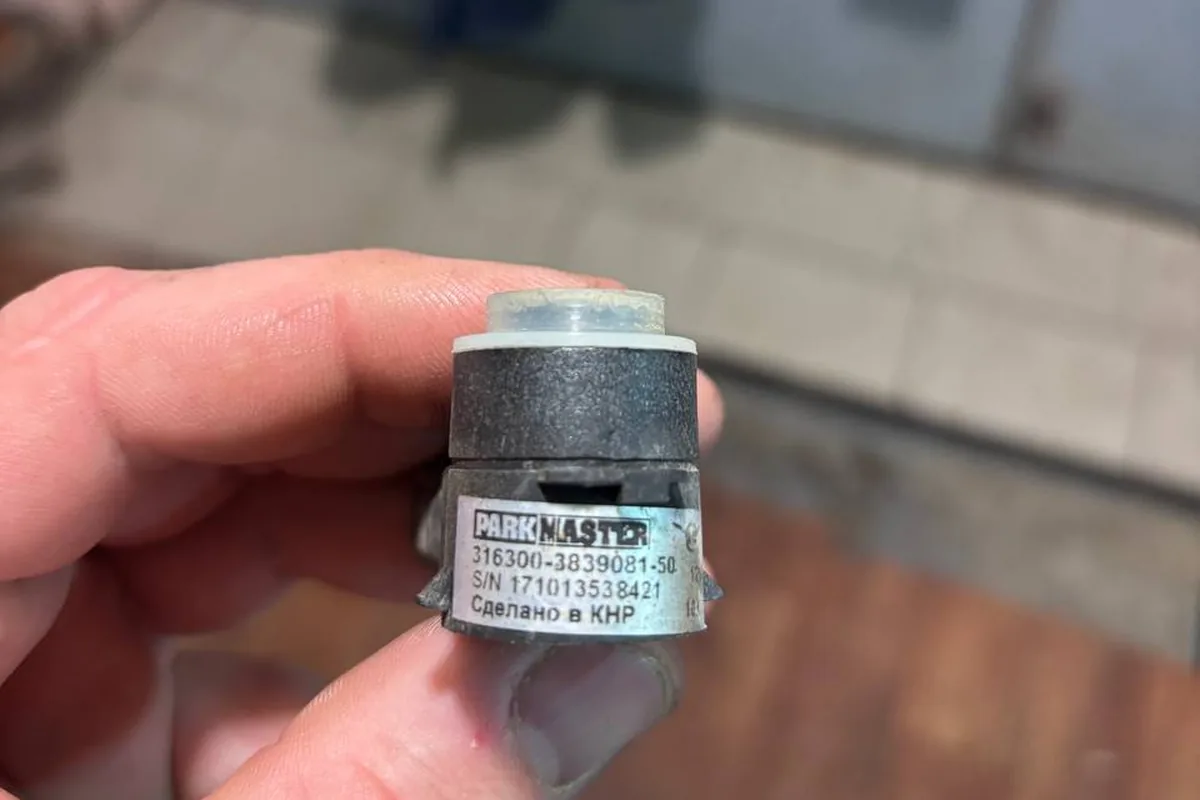

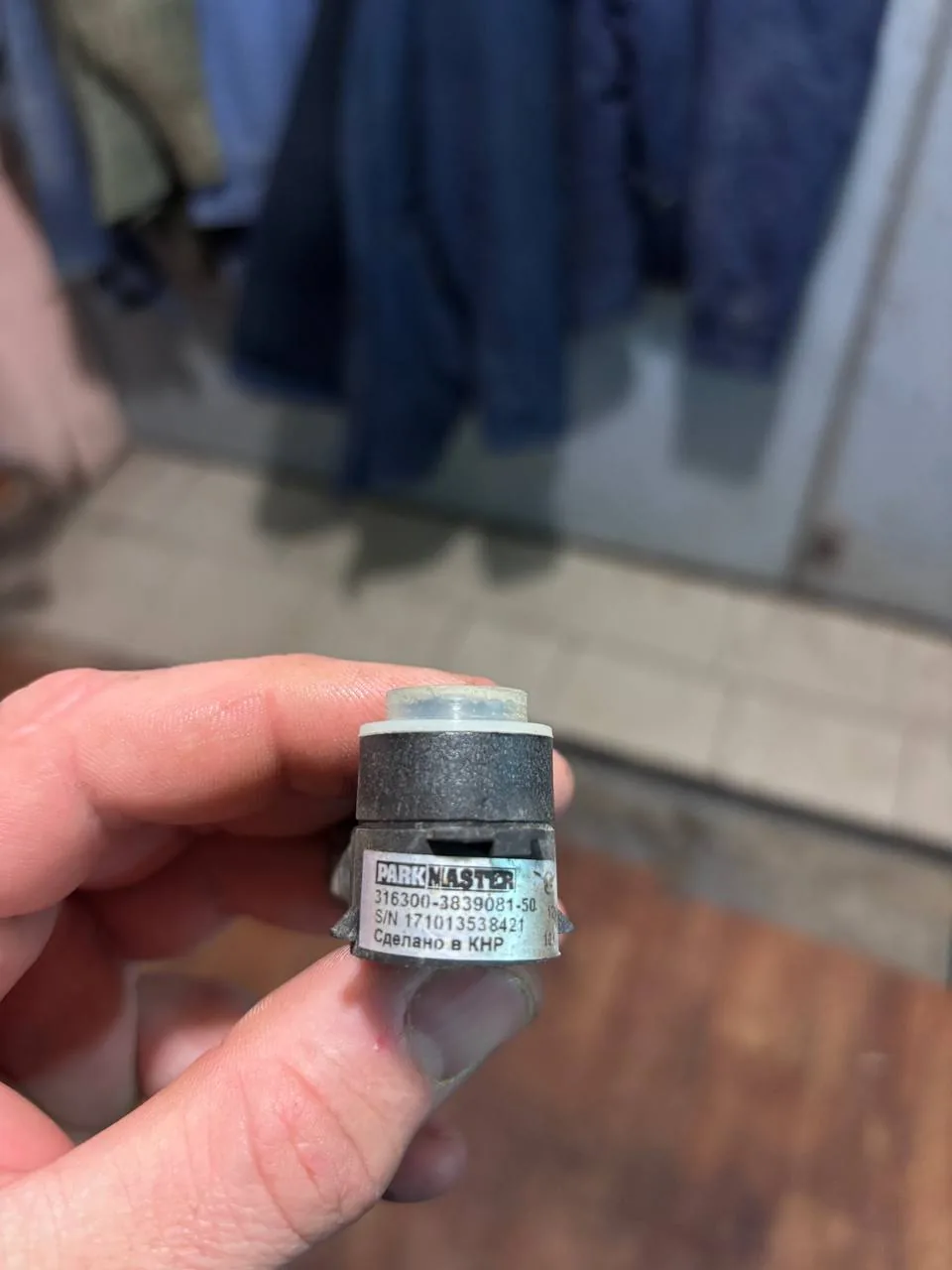

| Передний датчик парковки 3163-3839081-51, серый, для машин с 2019 года, УАЗ-потребсоюз (2026) | 3 890 ₽ |
| Китайский комплект парктроника с маркетплейса (2024) | около 600 ₽ |
Штатные датчики владельцы считают дорогими и ненадёжными: у одного Патриота 2019 года из четырёх передних не работали три. Аналоги с маркетплейсов бывают с другим разъёмом, и тогда их ставят, перепаяв разъёмы со старых датчиков.
Прежде чем покупать датчик, включите заднюю передачу на машине с четырёхдатчиковой системой и посчитайте короткие низкие сигналы: система сама называет номер неисправного датчика, считая слева по ходу. На восьмидатчиковой переставьте подозрительный датчик на место рабочего. Если после силового бампера или калитки задние датчики стали врать, переносите их так, чтобы в поле зрения не попадали кронштейны и запаска, или отключайте систему совсем и ставьте камеру: на бездорожье камера полезнее датчиков.
Выбор: камера, датчики или всё сразу
- Ездите по городу, машина в стоке — штатная пара работает как задумано. Держите датчики и линзу камеры чистыми: руководство советует спиртовой очиститель стёкол и безворсовые салфетки (РЭ 2024, стр. 71).
- Силовой бампер, калитка, фаркоп, бездорожье — камера важнее датчиков. Задний парктроник при этом часто проще отключить.
- Меняете магнитолу — сразу решите, нужна ли вам графика парктроника на экране. Если нужна, покупайте CAN-адаптер, а камеру заранее проверьте с новой головой.
- Ставите камеру на машину без неё — питание от фонаря заднего хода, видеовход на магнитоле, провод по трассе через гофру двери задка. Чем закрыть обзор, который перекрывает запаска, разобрано в статье о двери задка.
