Рама УАЗ Патриот: где номер рамы, трещины у кронштейнов, ржавчина, подушки кузова и замена

← УАЗ Патриот рестайлинг (05.2012 — н.в.)

Короткий ответ. У УАЗ Патриот лестничная рама, на которой через подушки стоит кузов. Номер шасси, по руководству 2012 года, выбит на правом лонжероне рамы в задней части — владельцы находят его справа за задним колесом (РЭ 2012, стр. 4). На машинах примерно с 2018–2019 года номера на раме с завода нет: машину идентифицируют по VIN на кузове (нижняя панель ветрового окна и табличка на правой средней стойке) и номеру двигателя. Сквозная ржавчина рамы у Патриота бывает редко — чаще рама трескается у приварных кронштейнов кузова, амортизаторов и траверсы коробки, особенно у тех, кто быстро ездит по плохим дорогам. Новая рама в 2024–2025 годах стоила у владельцев 100–180 тыс. ₽ плюс 50–70 тыс. ₽ за перестановку кузова.

Где номер рамы и почему его может не быть

Руководства разных лет называют места маркировки по-разному. В РЭ 2012 года три номера: VIN — на заводской табличке на центральной стойке справа и на нижней панели ветрового окна; номер кузова — на верхнем соединителе рамки облицовки радиатора; номер шасси — на правом лонжероне рамы, в задней части (стр. 3–4). В РЭ 2024 года номера шасси в разделе маркировки уже нет — только VIN на табличке и на панели ветрового окна (стр. 4).

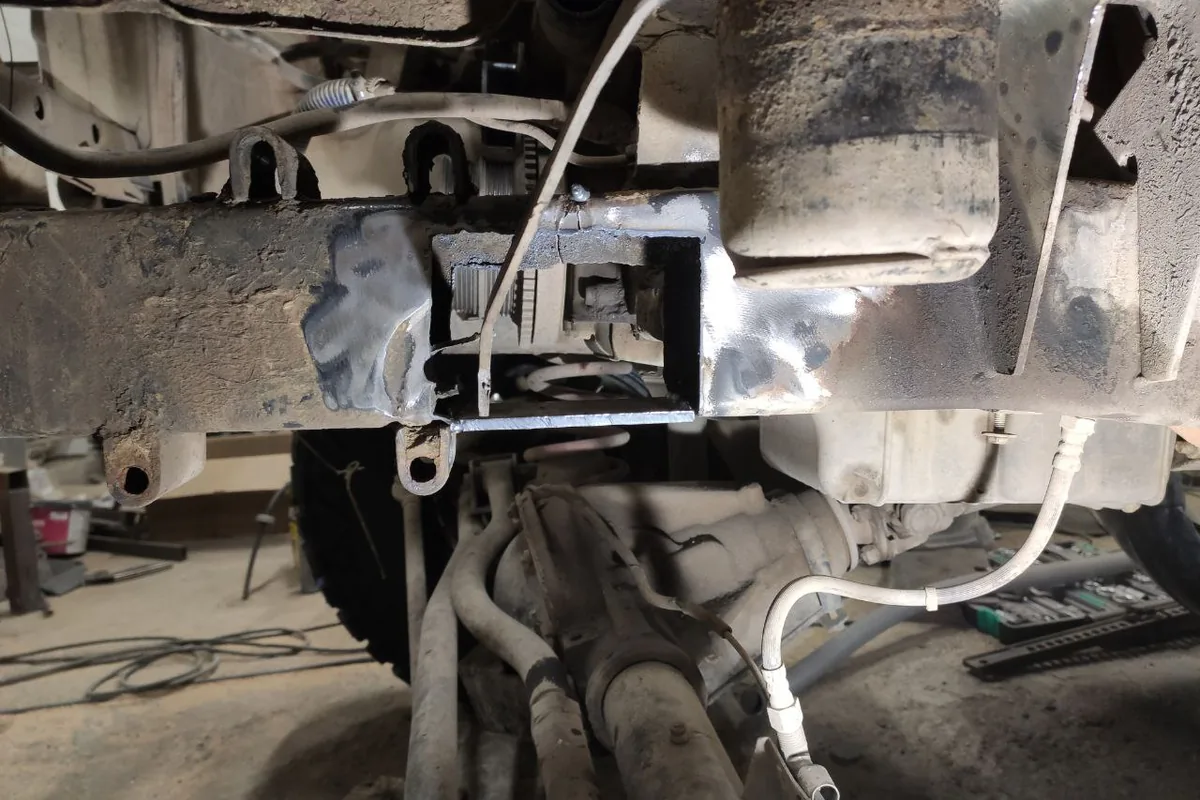

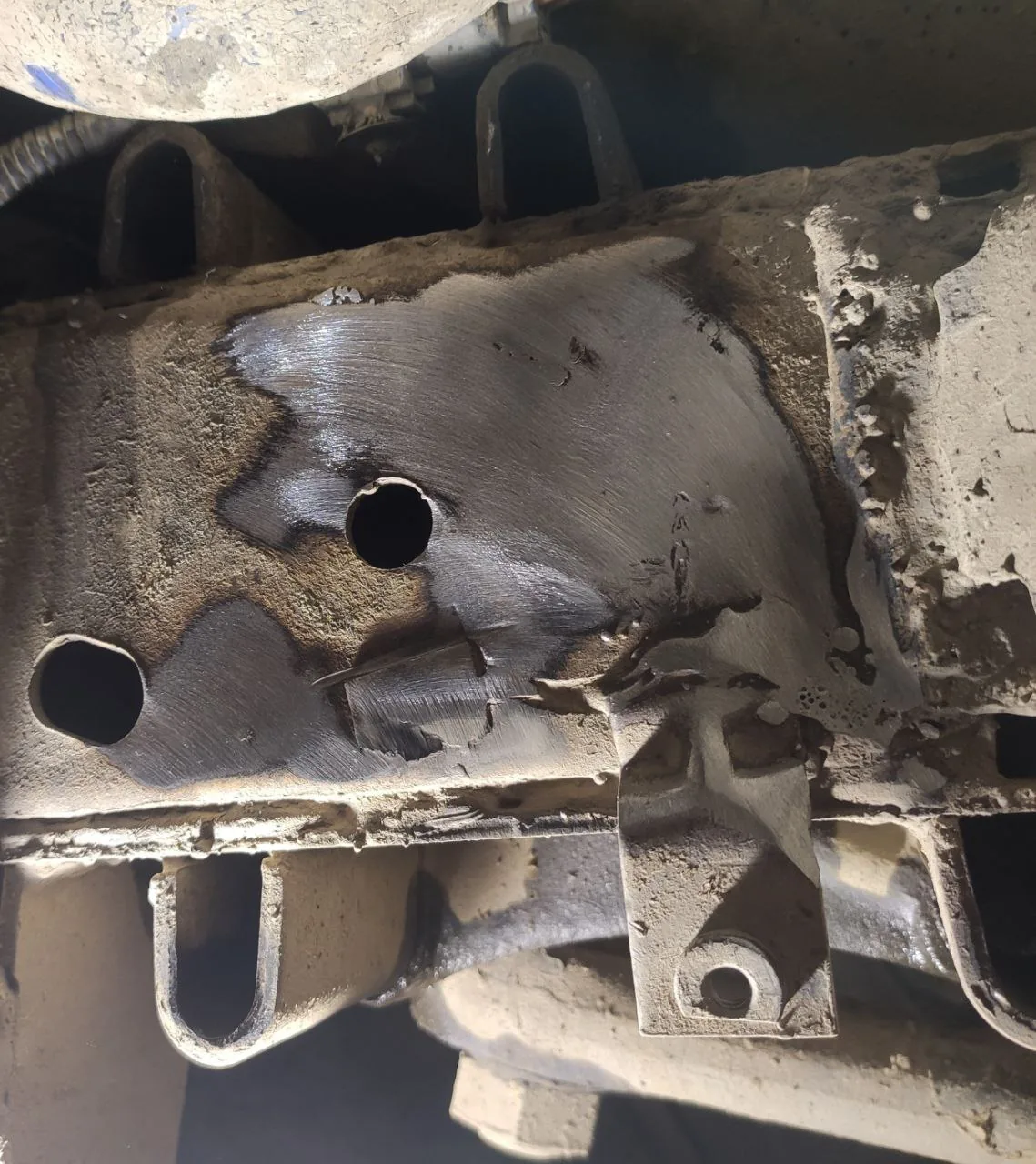

От рамы этой машины живого места не осталось: гнилой участок лонжерона вырезали и вварили вставку у кронштейна пружины.

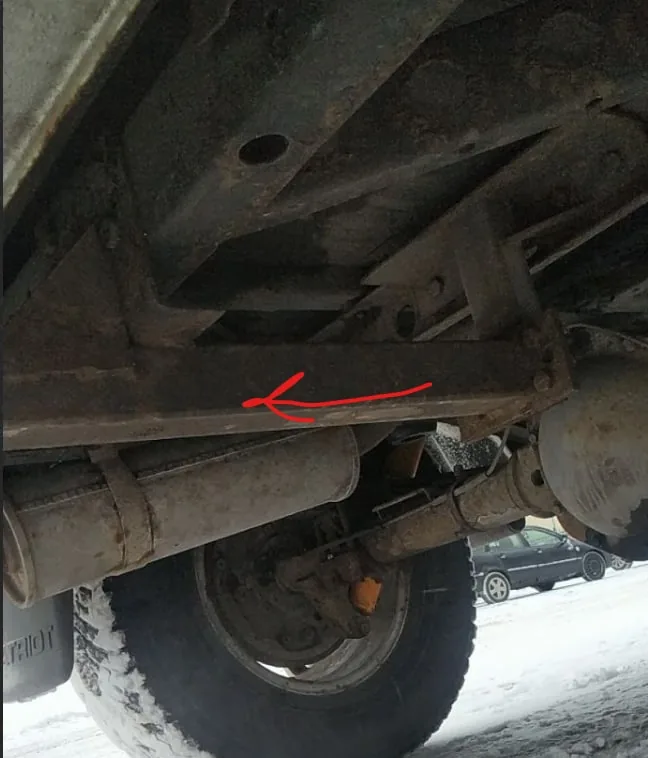

Машина 2016 года без антикоровой обработки: номер рамы уже тронут ржавчиной, и прочитать его становится всё труднее.

С какого точно года завод перестал выбивать номер на раме, владельцы спорят: одни называют 2018 год, другие 2019-й. Машина августа 2018 года, по отчёту владельца, ещё с номером; у машин 2019 и 2021 годов его нет. Проверяйте по ПТС: если в графе «шасси (рама)» стоит «отсутствует», искать нечего.

Август 2018 г. в. с номером рамы, с правой стороны за задним колесом.

У меня 19 г., номер на раме с завода уже отсутствует. Правда, не знаю, с какого года уже убрали. Может, с 17-го, как рестайл вышел, а может, и с 19-го, как АКПП и другие модификации (открытый передний мост) внедрили.

Если номер на раме есть, его стоит беречь: он в зоне, куда летит грязь с заднего колеса, и на старых машинах цифры съедает ржавчина. При постановке на учёт номер сверяют, и нечитаемые цифры означают экспертизу. Один владелец после покупки намазал площадку литолом, чтобы цифры не ржавели. Подробно о проверке документов при покупке — в статье как выбрать подержанный Патриот.

Где рама трескается

Трещина в раме Патриота — не сказка, но и не массовая беда. По отчётам владельцев, рвётся не лонжерон посередине, а металл вокруг приварных деталей: кронштейнов крепления кузова, опор амортизаторов и пружин, кронштейнов подушек двигателя и траверсы коробки. Общее у таких машин — тяжёлый вес (АКПП, ГБО, силовые бамперы) и скорость по разбитой дороге.

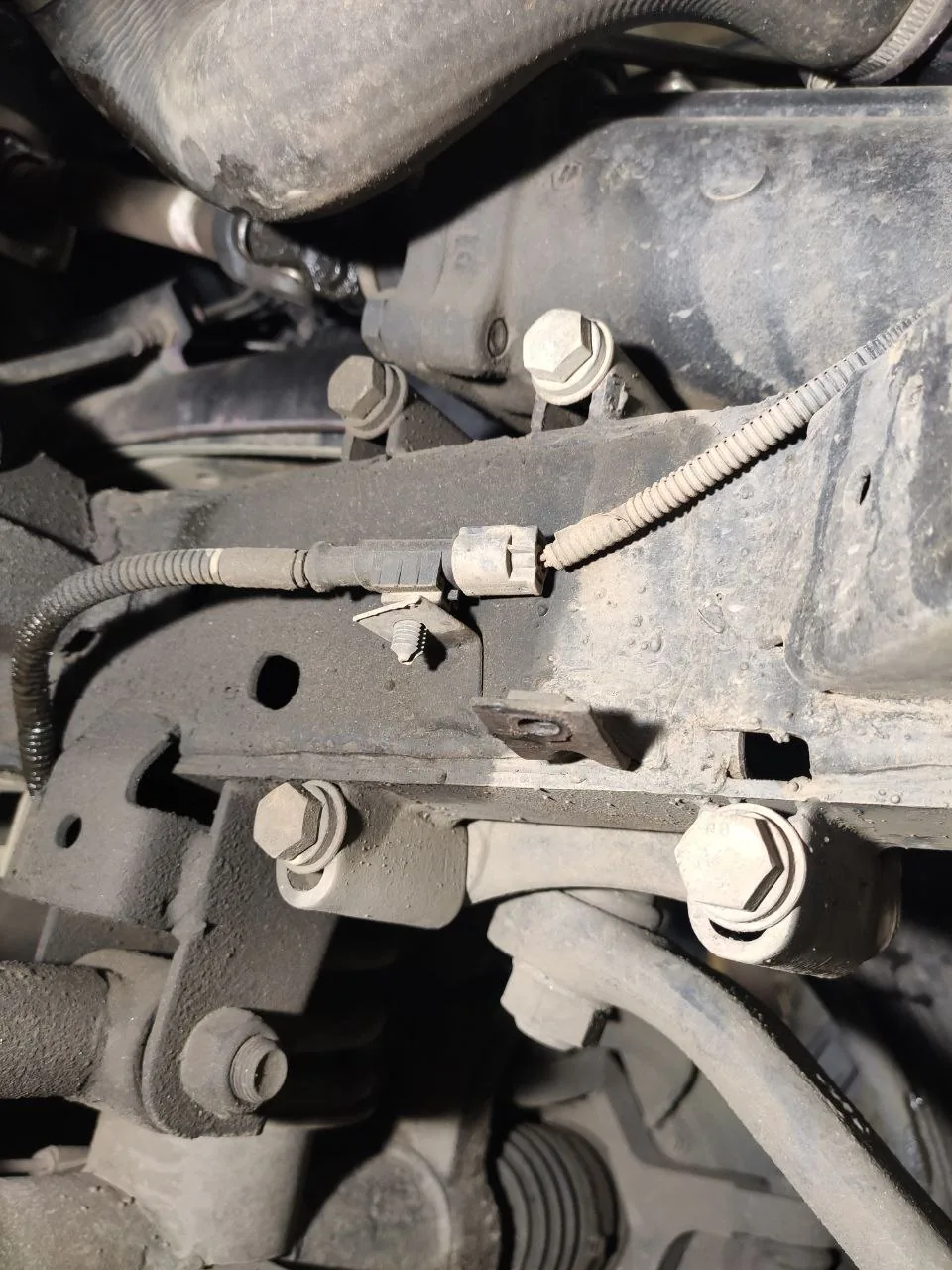

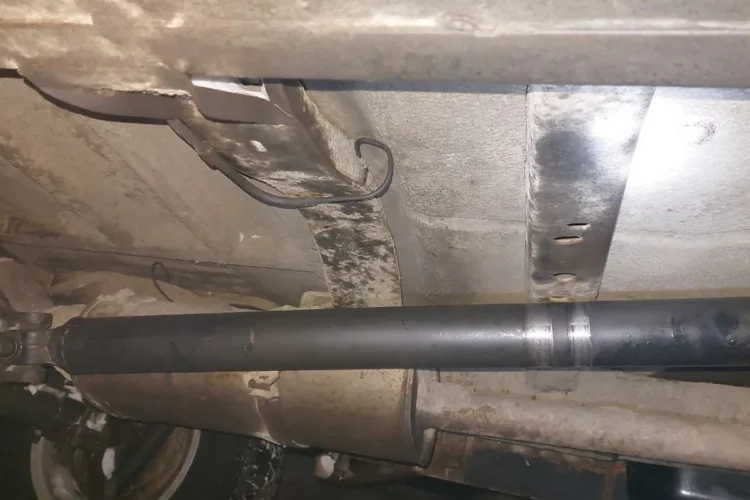

Одна из трёх рам Патриотов 2017–2020 годов: заводские швы и зачистка выглядят по-разному от машины к машине.

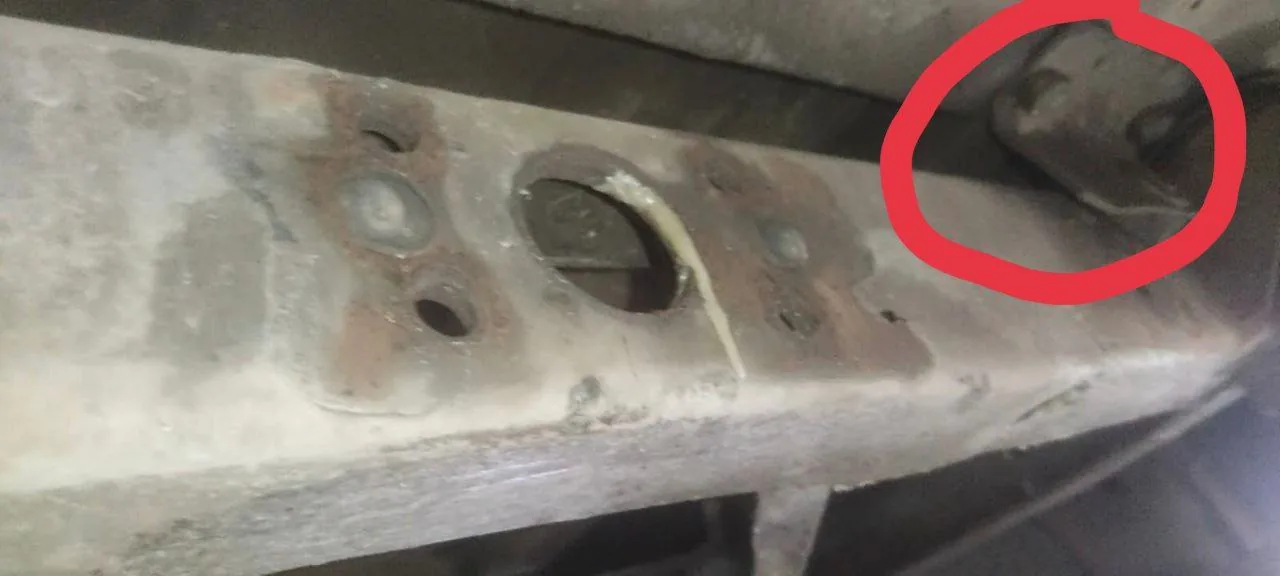

Господа, кто ездит не по асфальту, смотрите свои рамы. Патриот АКПП 21 года, пробег 96 000, но дороги крайне плохие. Это самая большая трещина, ещё по мелочи есть. На другой стороне такое только началось, и по креплениям подушек и траверсы коробки маленькие трещинки.

Раньше была проблема с кронштейнами амортов, её пофиксили. Но если машина тяжёлая и дубасишь по плохим дорогам с большой скоростью, то рама лопается в месте кронштейнов кузова. У меня крепления пружин вырвало, но может быть дело в пневме.

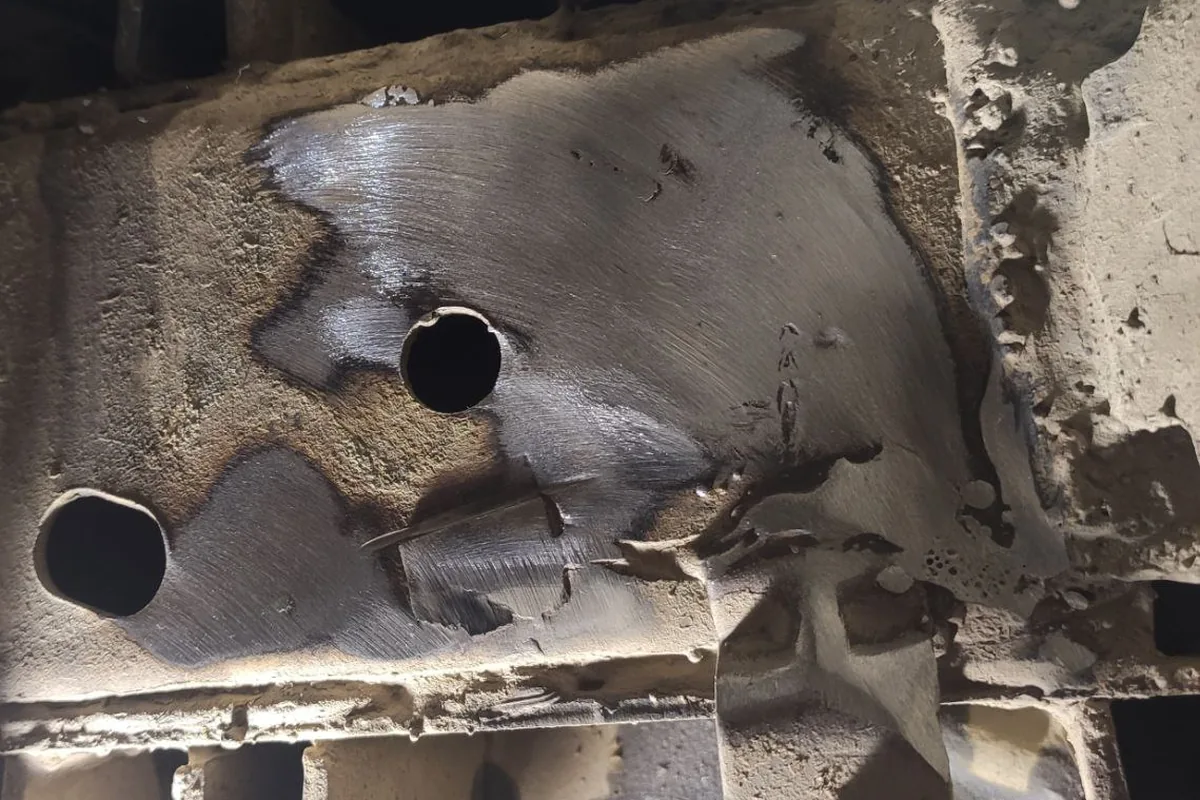

Тот же владелец позже нашёл у себя трещину слева у кронштейна кузова и заварил её — после этого ушли звуки, которые он несколько лет не мог найти. Через три месяца, переваривая то же место, он увидел, что ржавчина вышла по заводскому шву усилителя кронштейна, и счёл это браком производства.

Владельцы, у которых рама треснула, её заваривали, а не меняли: зачистка, сварка, покраска и консервант поверх. Перед сваркой раму отмывают от жирного консерванта — владельцы спрашивали, не загорится ли слой масляной обработки. Если трещина рядом с креплением подвески, после ремонта стоит проверить положение мостов: о тягах и мостах — в статьях про тяги и про подвеску.

Ржавчина рамы: насколько это серьёзно

Кузов у Патриота гниёт заметно быстрее рамы, и владельцы в большинстве сходятся: сквозная коррозия рамы на машинах моложе десяти лет — редкость. Когда подборщик сказал покупателю, что у Патриота 2019 года «рама изнутри гниёт», владельцы удивились.

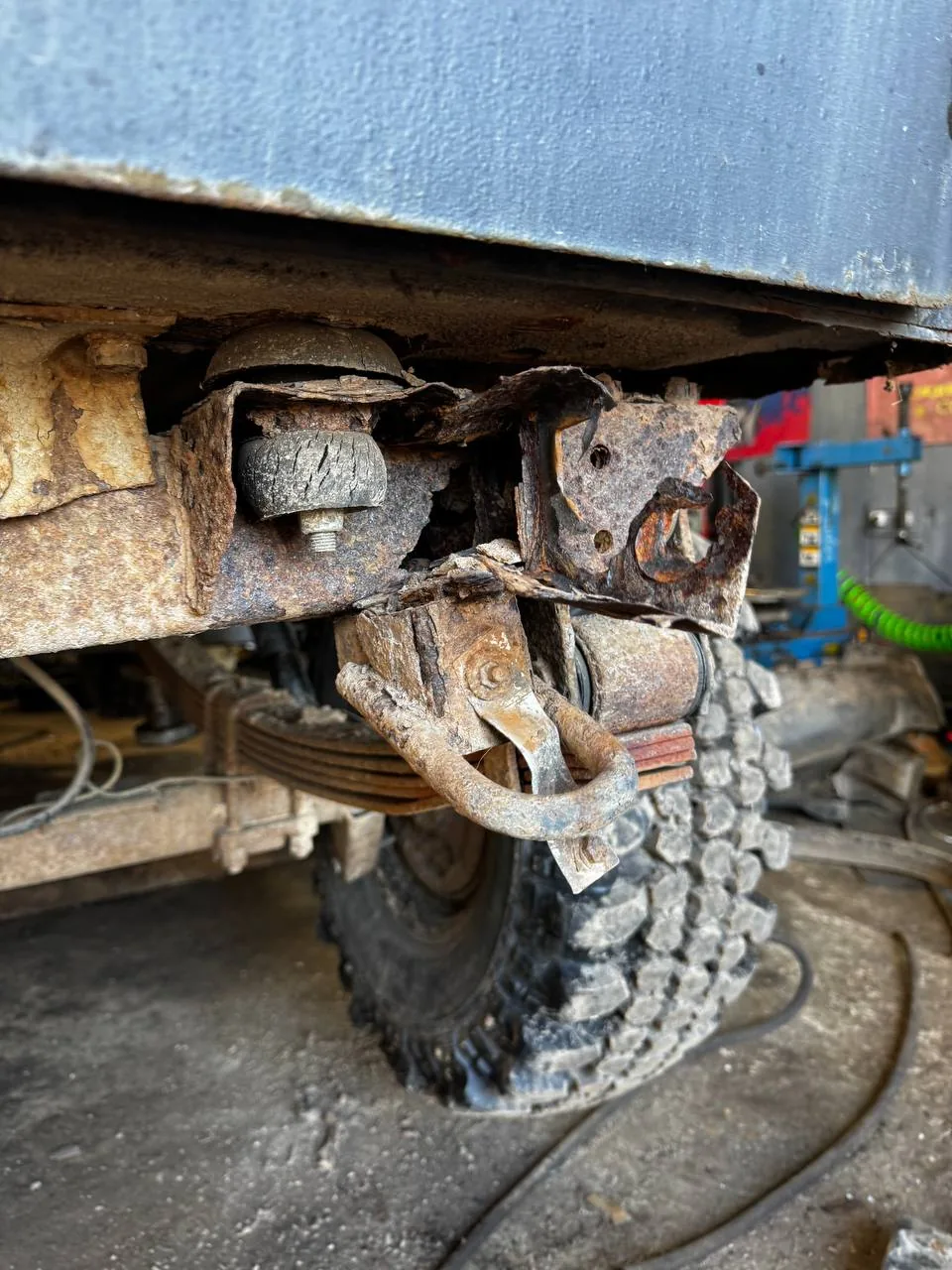

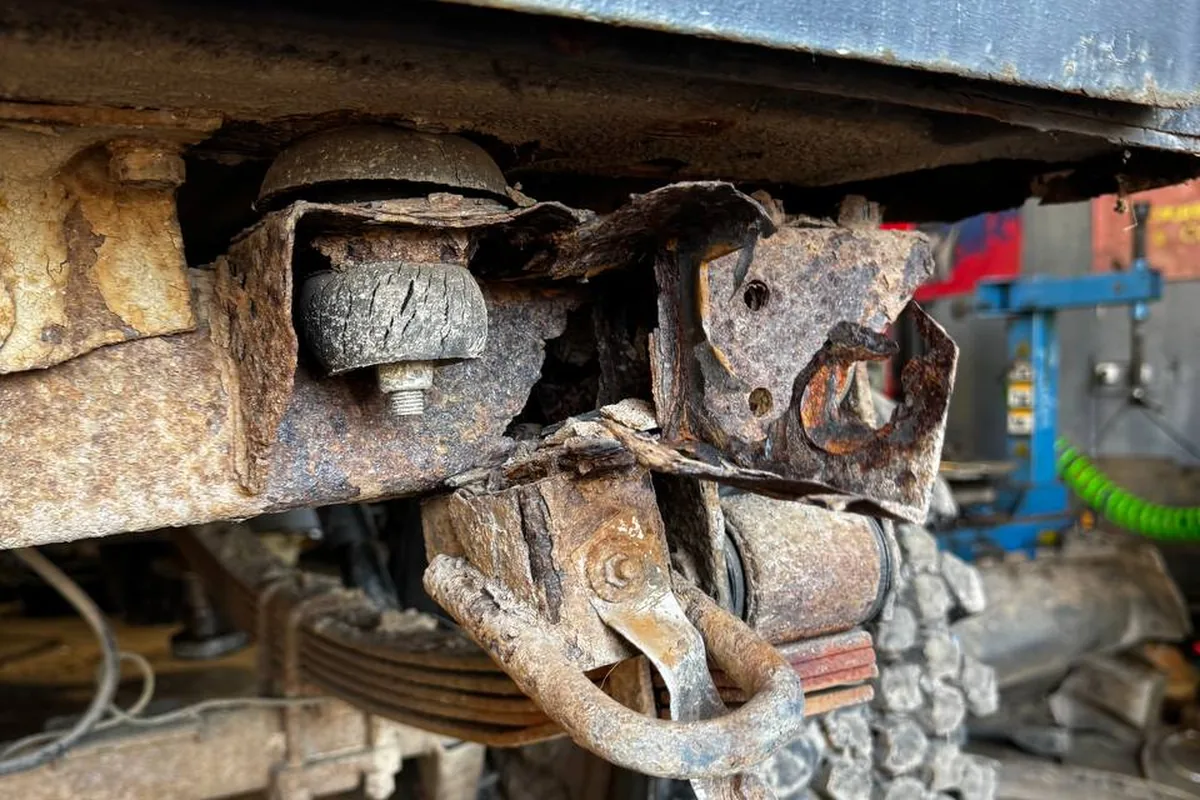

Ржавчина съела кронштейн рессоры до расслоения металла — владелец искал живую раму на замену.

Гнилая рама 19 год? Тогда кузов совсем в труху? Так-то рама единственное место в Патриоте: либо трещины, либо винтом, но чтоб сквозная коррозия рамы — это точно рама Патриота была?

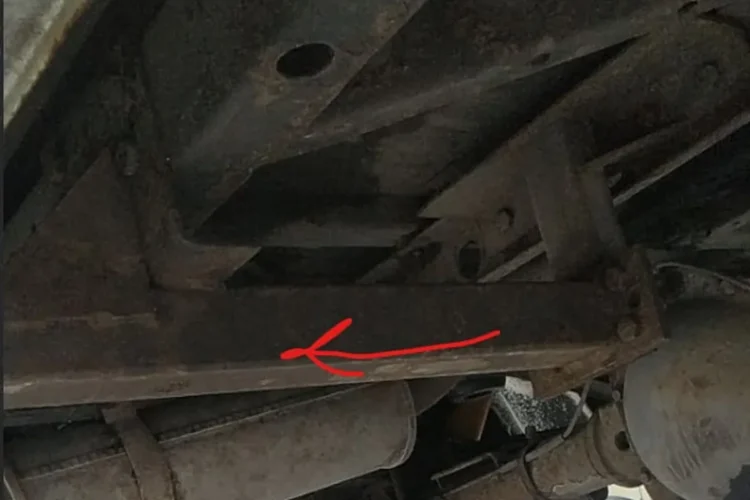

Рыжий налёт поверх краски появляется быстро, особенно зимой с реагентами. Хуже там, где грязь забивается и не вымывается: задний конец рамы за бампером, углы у кронштейнов, внутренняя полость лонжерона. Один владелец машины 2005 года пишет, что рама сгнила только на конце, закрытом бампером, а в остальном в отличном состоянии.

Обрабатывать раму или нет — спорный вопрос. Одни каждый год-два проливают полости консервантом и покрывают снаружи мастикой; в 2024 году в Подмосковье обработка днища с рамой без арок в сервисе стоила 30 000 ₽, своими руками материалов выходило меньше чем на 10 000 ₽. Другие считают, что антикор рамы за годы стоит как новая рама. Руководство советует обрабатывать закрытые полости составами типа «Мовиль», «Тектил», «Нова» через специальные отверстия, закрытые резиновыми заглушками (РЭ 2024, стр. 219–220). Как защищают кузов — в статье про ржавчину кузова.

Рама сгниёт лет так через 15, к тому времени пора будет уже второй раз менять подушки кузова, за 100 тыс. берёшь новую раму и не паришься, свап будет ещё тысяч 50–70. Антикор каждые 2–3 года делать, это 5 раз его сделаешь по 40 тыс., это по стоимости как новая рама.

Подушки кузова: протяжка, стуки, полиуретан

Кузов лежит на раме через резиновые или полиуретановые подушки. По ответу владельца машины 2015 года, их 10. Со временем подушки садятся, болты ослабевают, и появляется глухой стук кузова о раму на кочках — зимой сильнее. Первое, что делают, — протягивают болты.

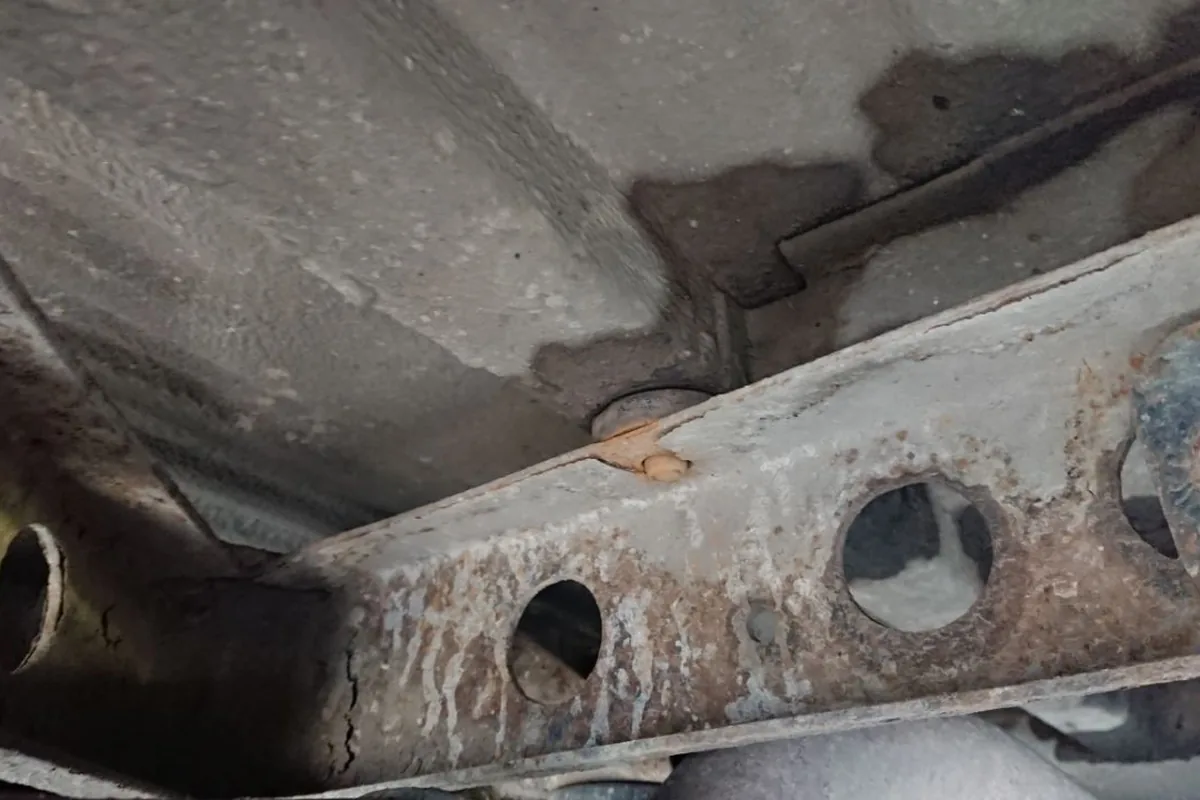

Рыжие пятна и отслоение краски на лонжероне рядом с дополнительной опорой кузова, которой на новых машинах уже нет.

Решил протянуть подушки кузова. Передние не смог. Со стороны водителя одна на пол-оборота. Задние все на 1–1,5 оборота. Со стороны пассажира над бензобаком обе почти на два оборота. Резинки без трещин, выглядят нормально.

С полиуретановыми подушками мнения расходятся. У одного владельца заводские полиуретановые подушки сплющились, кузов начал стучать по раме, и он заменил их на резиновые. Другой пишет, что после −25 °C на полиуретане едешь «как в бочке». При замене подушек многие сразу ставят проставки кузова (бодилифт) на 30–50 мм — это отдельная история со шлангами и рулевым валом, см. лифт.

Геометрия после удара и новая рама

Если машина после удара тянет в сторону, а тяги и сайлентблоки целы, меряют раму — сначала верхние размеры по заводскому чертежу, потом диагонали. Правый кронштейн продольной тяги на машинах после 2017 года, по словам владельца, часто «не попадает» по размеру, и это лечится шайбами до 10 мм, а не правкой рамы. Раму, по рассказам владельцев, ведёт не от обычной езды, а от рывков тросом при вытаскивании, работы лебёдкой и ударов колесом о препятствие.

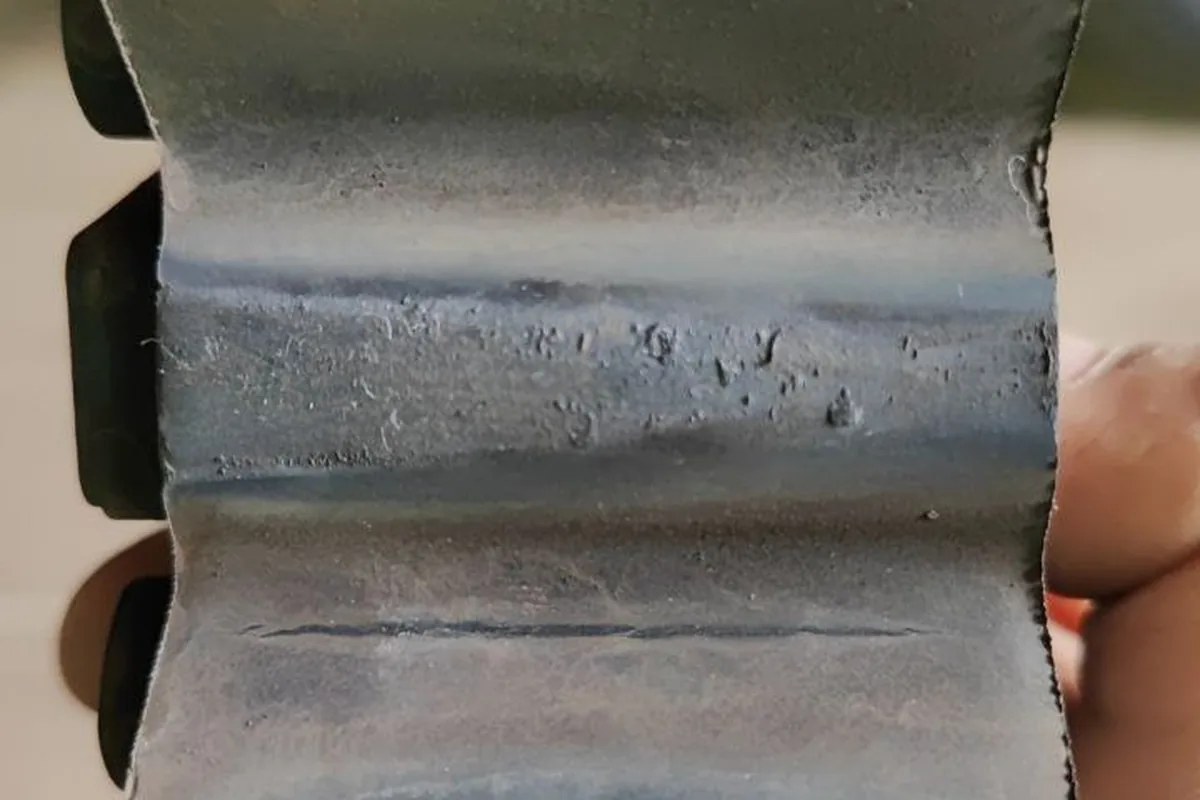

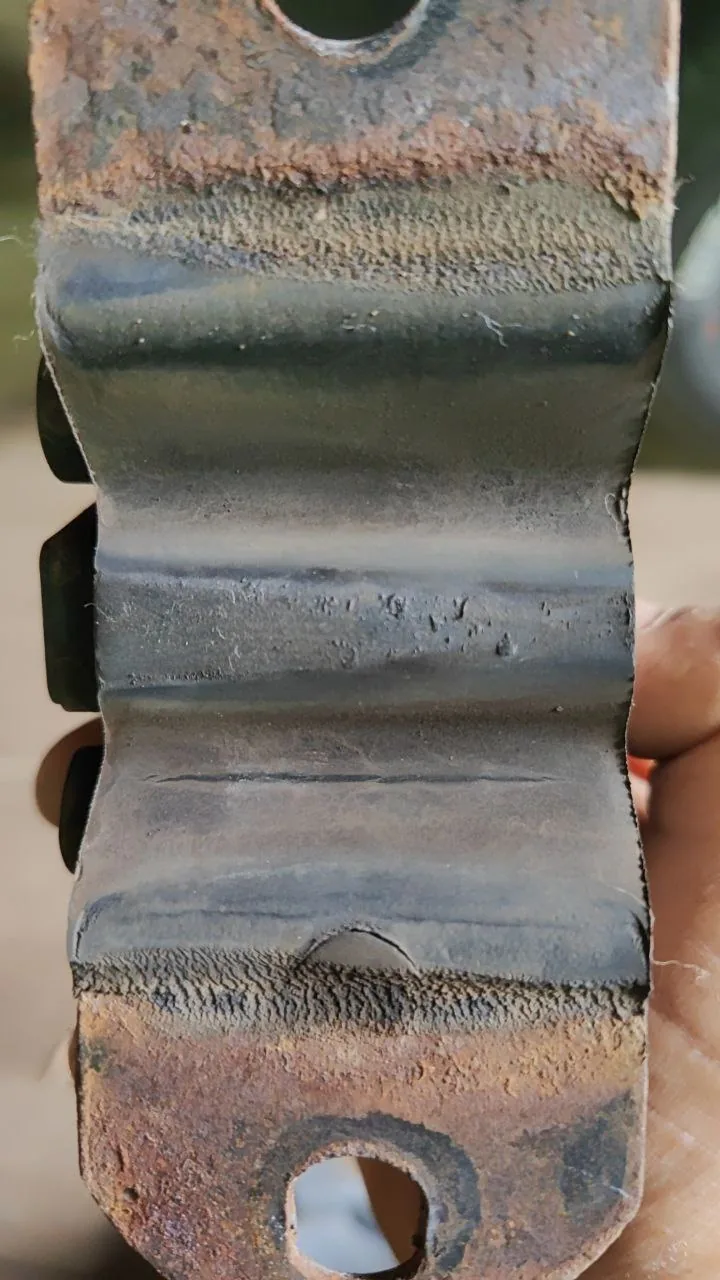

Правая подушка лежала на раме: снаружи целая, но хорошо виден продавленный след и начинающееся отслоение по контуру.

Новую раму владельцы находили в 2024–2025 годах за 100–180 тыс. ₽. Продавец в 2024 году просил 180 тыс. ₽ за безномерную раму, от 125 тыс. ₽ — за номерную и 105 тыс. ₽ за дорестайлинговую под два бака с условием переварить крепления бака. Рамы разных лет не одинаковы: у машин под один пластиковый бак другие площадки, другие крепления топливных трубок и кронштейны под АБС, а на машинах 2019 модельного года владельцы видят добавленные поперечины между лонжеронами. Замену рамы нужно оформлять при регистрации, поэтому начинают с ГИБДД, а не с продавца.

Мнение кузовщика

Раму Патриота я бы смотрел не по налёту на лонжеронах, а по сварке: все приварные кронштейны кузова, амортизаторов, пружин, подушек и траверсы. Отмойте их, простучите молотком и посмотрите швы с фонарём — трещина идёт от угла шва. Мелкую трещину вовремя засверлить и проварить — это полдня работы, а запущенная уходит в лонжерон. Полости обрабатывайте жидким консервантом через заводские отверстия, а снаружи — мастикой, но не в два сантиметра: под толстым слоем ржавчину не видно.

Как выглядит у владельцев

Трещины у кронштейнов, ржавчина по заводским швам, номер рамы за правым задним колесом и обработанные рамы — на фото владельцев.

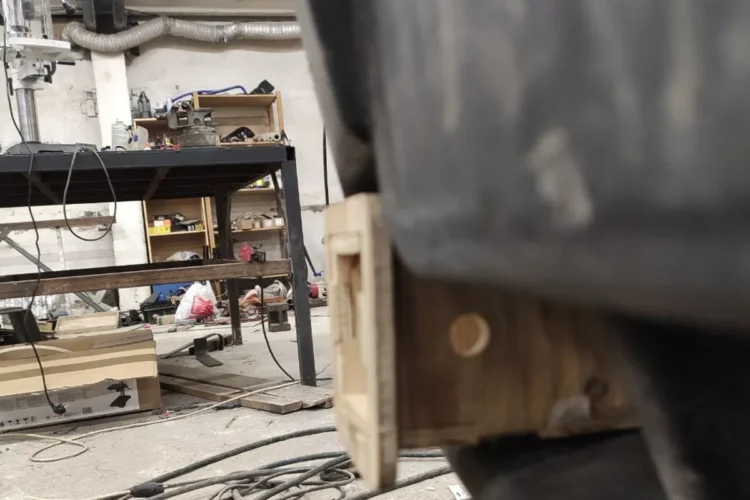

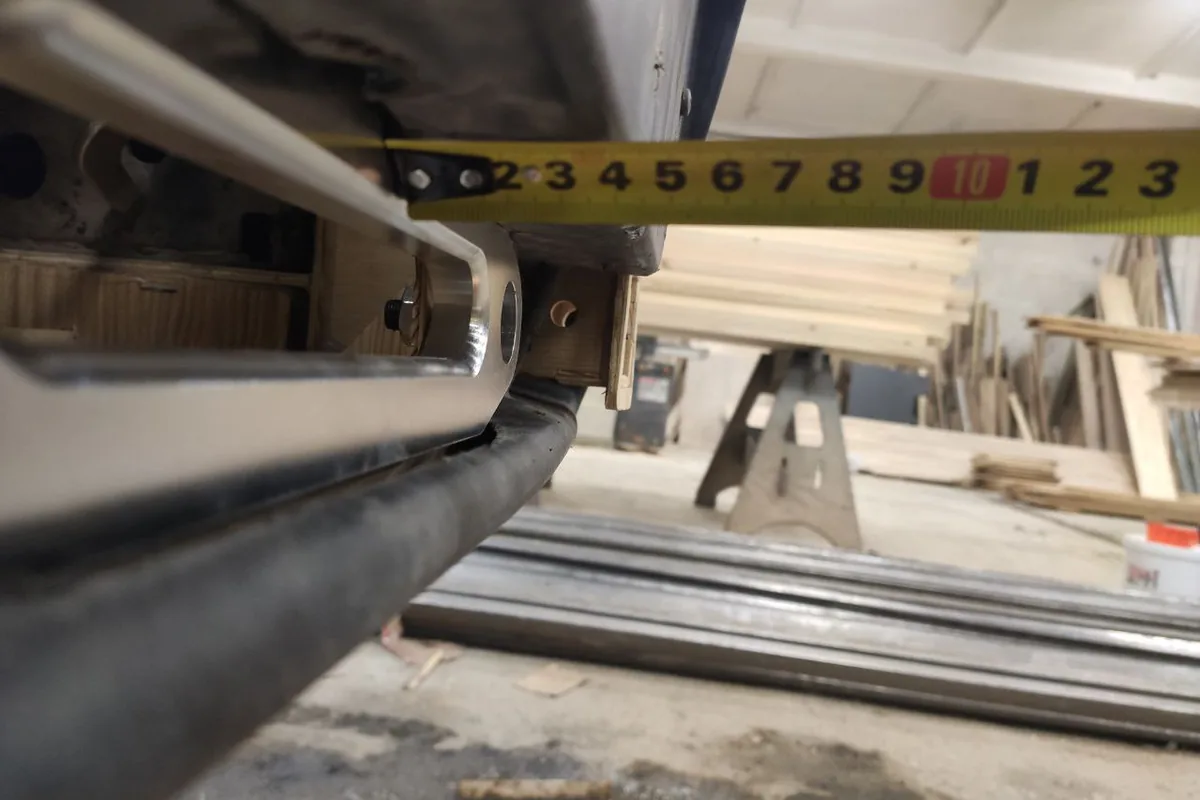

При установке закладных выяснилось, что рамы кривые: разница между сторонами доходила до 1 см.

Проверка рамы при покупке: 7 пунктов

1. По ПТС понять, есть ли у машины номер рамы. Если есть — найти его справа за задним колесом и убедиться, что цифры читаются.
2. Поднять машину, отмыть и осмотреть все приварные кронштейны кузова: трещины начинаются от угла сварного шва.
3. Посмотреть передние чашки пружин и кронштейны амортизаторов, особенно на машинах с лифтом и пневмой.
4. Проверить кронштейны подушек двигателя и траверсы коробки — там трещины появлялись на машинах с АКПП.
5. Простучать задний конец рамы за бампером: это главное место, где рама гниёт.
6. Осмотреть уши продольных тяг и крепление поперечной тяги: следы правки и свежая сварка говорят об ударе.
7. Покачать кузов, стоя на пороге: если он ходит на раме или стучит, подушки кузова сели или отпущены.

Сравнение рам разных лет показало, что кронштейны на них стоят на разной высоте и сварены с разным качеством.
