Подвеска УАЗ Патриот: устройство передней и задней, что менять первым и как сделать мягче

← УАЗ Патриот рестайлинг (05.2012 — н.в.)

Короткий ответ. Подвеска УАЗ Патриот зависимая на обеих осях: спереди мост висит на двух пружинах, двух продольных рычагах (владельцы зовут их «клюшками») и поперечной тяге — панаре, со стабилизатором; сзади — две малолистовые полуэллиптические рессоры со стабилизатором; амортизаторов четыре, гидропневматические (РЭ 2024, стр. 11). Первым на машинах 2022 года и новее изнашиваются сайлентблоки в клюшках — владельцы меняют их уже на 6000 км. Мягче машину делают масляные амортизаторы, давление в шинах по книжке и снятый задний стабилизатор, а не лифт.

Как устроена подвеска: схема словами

Руководство по эксплуатации (издания 2012, 2019 и 2024 годов) описывает одну и ту же схему, она одинакова для Патриота (УАЗ-3163) и Пикапа (УАЗ-23632). Независимой подвески на Патриоте завод не ставил ни в одном из изданий.

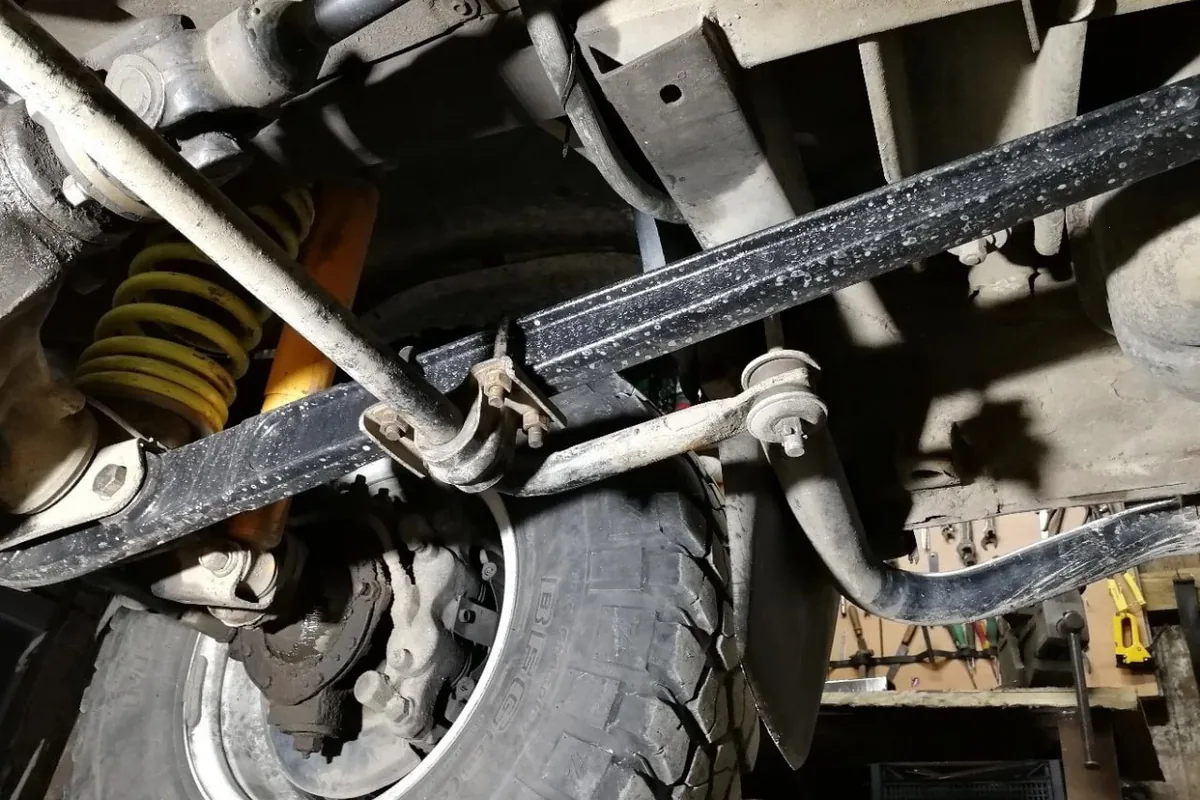

Так стабилизатор стоит относительно клюшек на передке — по словам владельца, по-другому его скорее всего и не поставить.

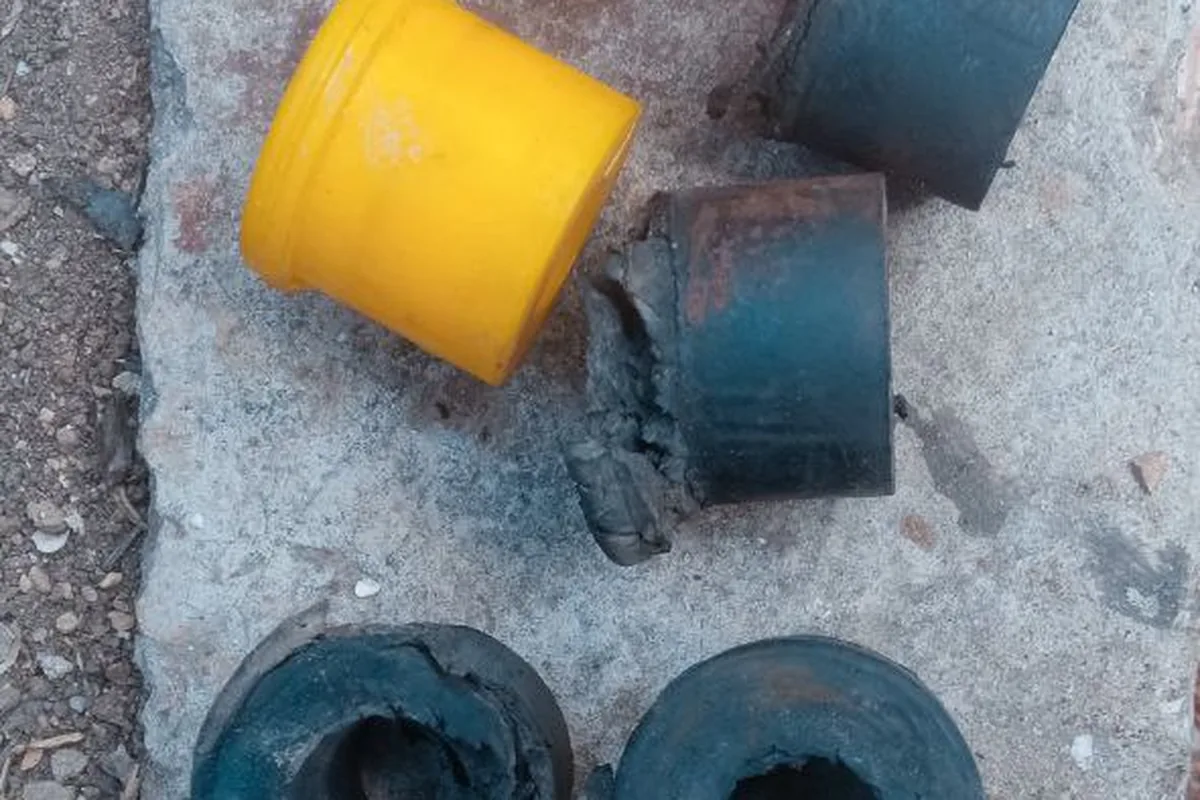

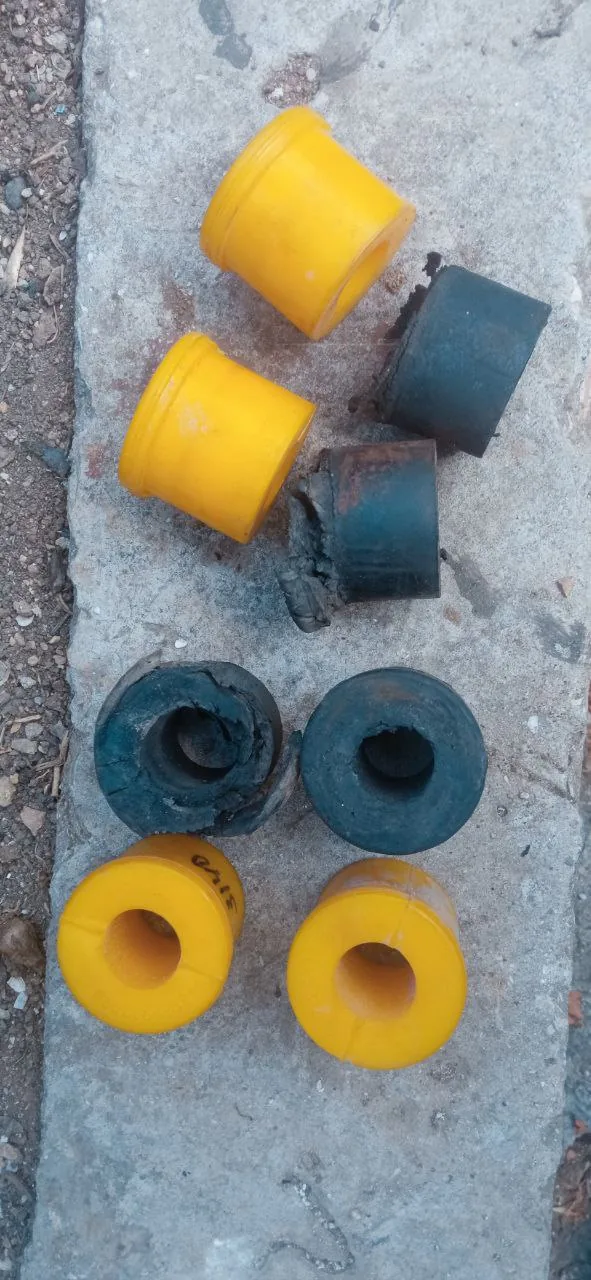

Полиуретан на замену раскисшей резине: всё обслуживание подвески за два года поездок в Крым и Абхазию обошлось владельцу примерно в 1000 рублей.

По руководству 2024 года передние и задние амортизаторы не взаимозаменяемы, а стуки, скрипы и расслоение резины в шарнирах подвески — прямой признак замены (стр. 182). Гайки продольных рычагов и поперечной тяги затягивают моментом 22–25 кгс·м, гайки стремянок рессор — 11–12,5 кгс·м, и всё это — только на машине, стоящей на колёсах (стр. 182, 231). Если затянуть сайлентблок на вывешенном мосту, резина окажется перекручена в рабочем положении и порвётся быстро.

Что менять первым: сайлентблоки клюшек

Самая частая жалоба по передку — сайлентблоки продольных рычагов. Разброс ресурса огромный, и он зависит не столько от дорог, сколько от года выпуска. На машинах до 2021 года заводская резина ходила десятки тысяч километров, на «санкционных» 2022+ её рвёт за несколько тысяч.

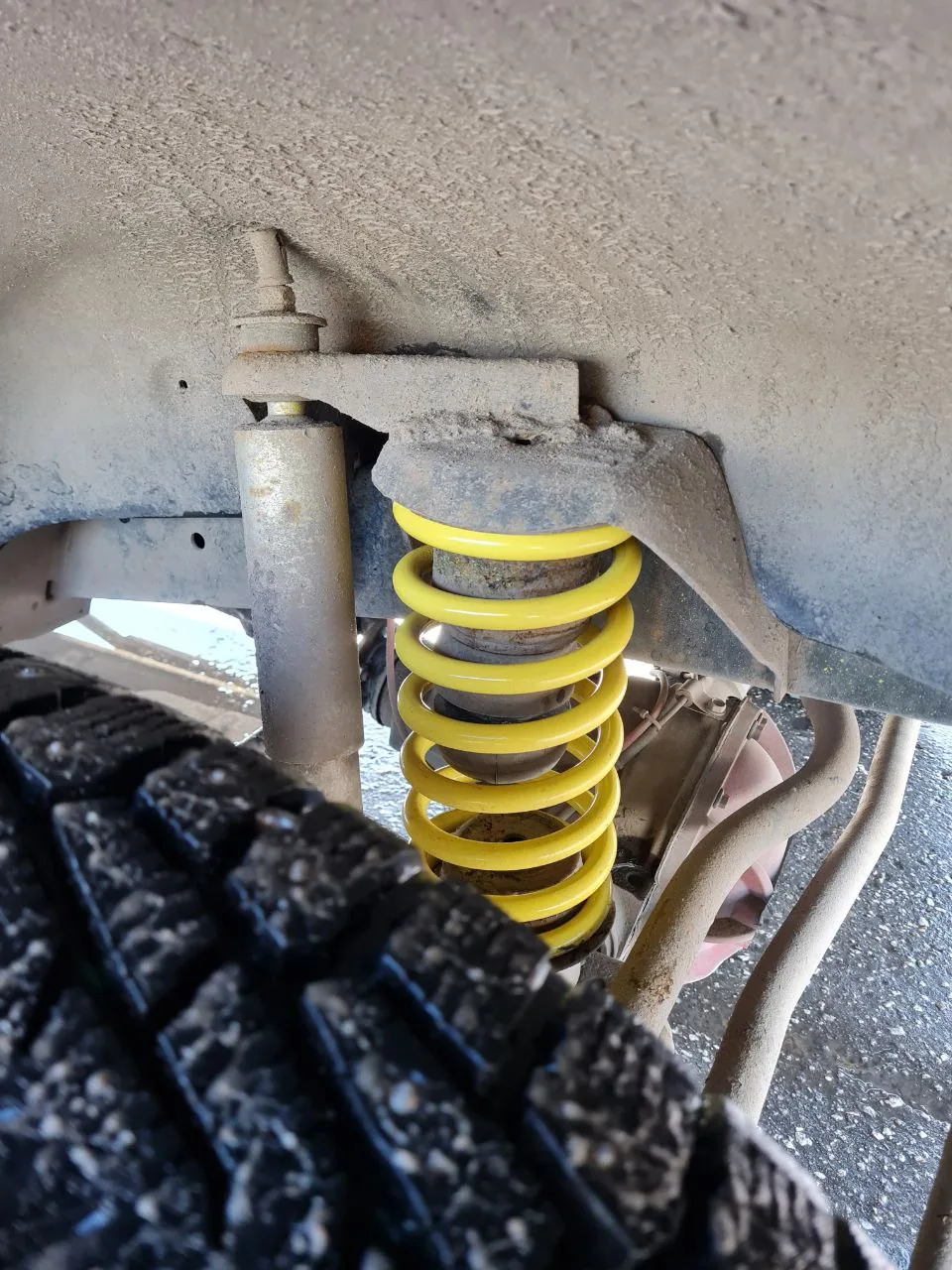

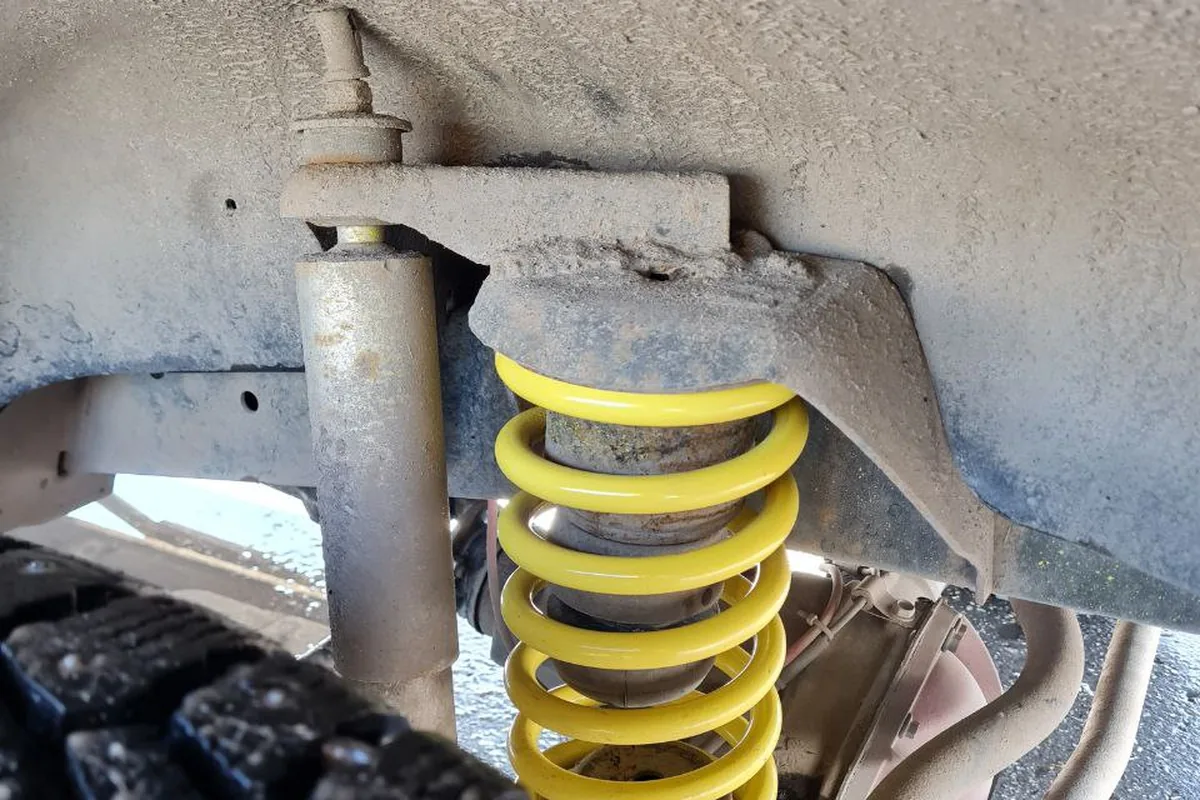

Свежепоставленные пружины Металпарт: после замены машина, по словам владельца, немного присела сзади.

Так и есть, у меня на 6000 км «сдулись» сайленты в клюшках. Предыдущий Патриот мною был куплен новым в 2016 году, и за почти 170 000 км ни один сайлент не менялся и не требовалось менять. Поэтому я выше и написал, что в новых это куски резины, а не сайленты.

2016 год, пробег 119 540, в 2022 году на пробеге 86 000 менял сайленты в клюшках, пока нормально ходят, в прошлом году менял на панаре, сейчас снова буду менять на панаре.

Рваный сайлентблок клюшки или панара — одна из главных причин шимми и рысканья на трассе, поэтому передок проверяют целиком: клюшки, панар, наконечники, шкворни. Порядок проверки при вибрации руля — в статье про шимми, выбор сайлентблоков (резина или полиуретан, «со смещением» под кастор) и тяги панара — в статье про тяги и сайлентблоки. Резина подвески по сервисной книжке (редакция 2020) на гарантии 12 месяцев или 50 000 км, пружины и рессоры — 24 месяца или 50 000 км, так что порванные на 6000 км сайлентблоки новой машины — повод идти к дилеру.

Задняя подвеска: два листа или три

Рессоры у Патриота менялись по годам, и это главная причина, почему две одинаковые на вид машины едут по-разному. По отчётам владельцев: на машинах до 2017–2018 годов — трёхлистовые, примерно с 2019 года — двухлистовые (их ставили ради мягкости, и у части машин 2018 года тоже два листа), а в августе 2023 года завод объявил о возврате третьего листа — на машинах 2025 года владельцы видят снова три. Двухлистовые на пустой машине мягче, но быстро проседают под грузом; подробно, с грузоподъёмностью и ценами, — в статье про рессоры.

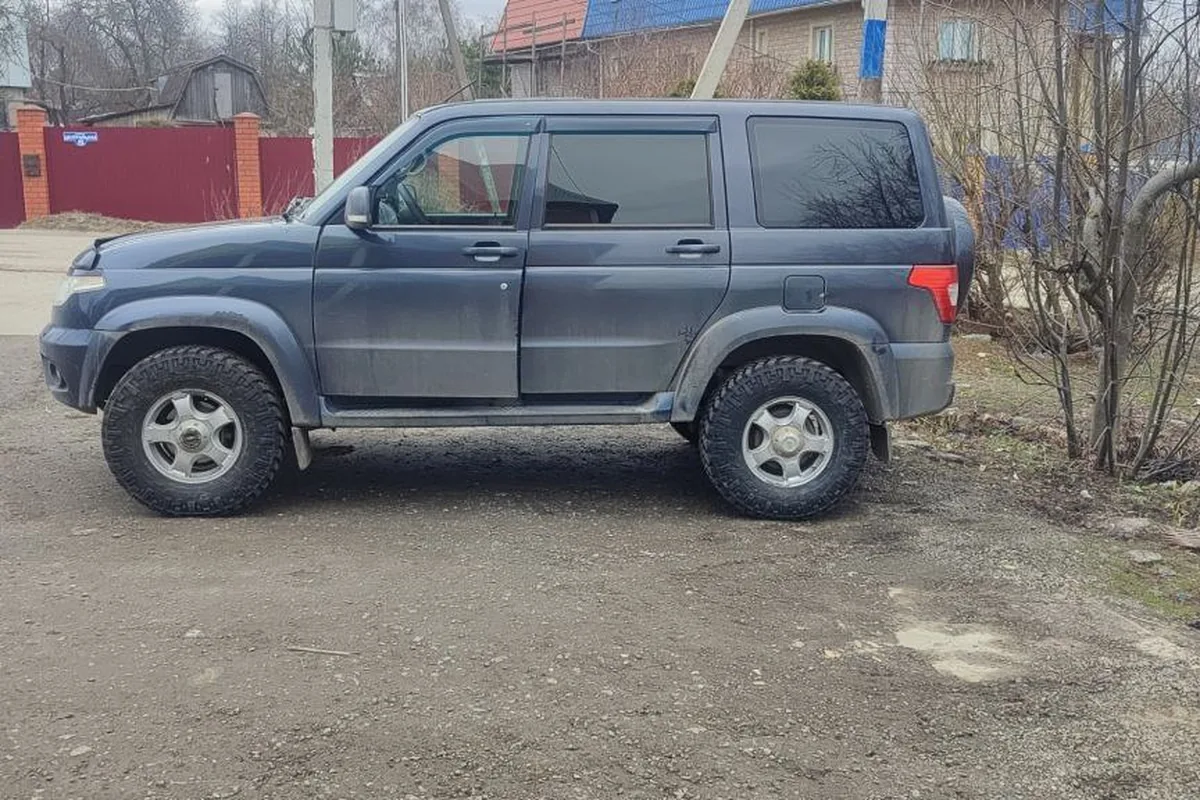

На колёсах M/T 265/75 R16 локеры цеплялись в поворотах и на диагоналях, поэтому владелец поставил пружины +3 см на перед и Спрингвар на зад.

Как сделать подвеску мягче без переделки конструкции

Жалоба «козлит на лежачих и трясёт на гребёнке» — вторая по частоте. Владельцы сходятся в порядке шагов от дешёвого к дорогому:

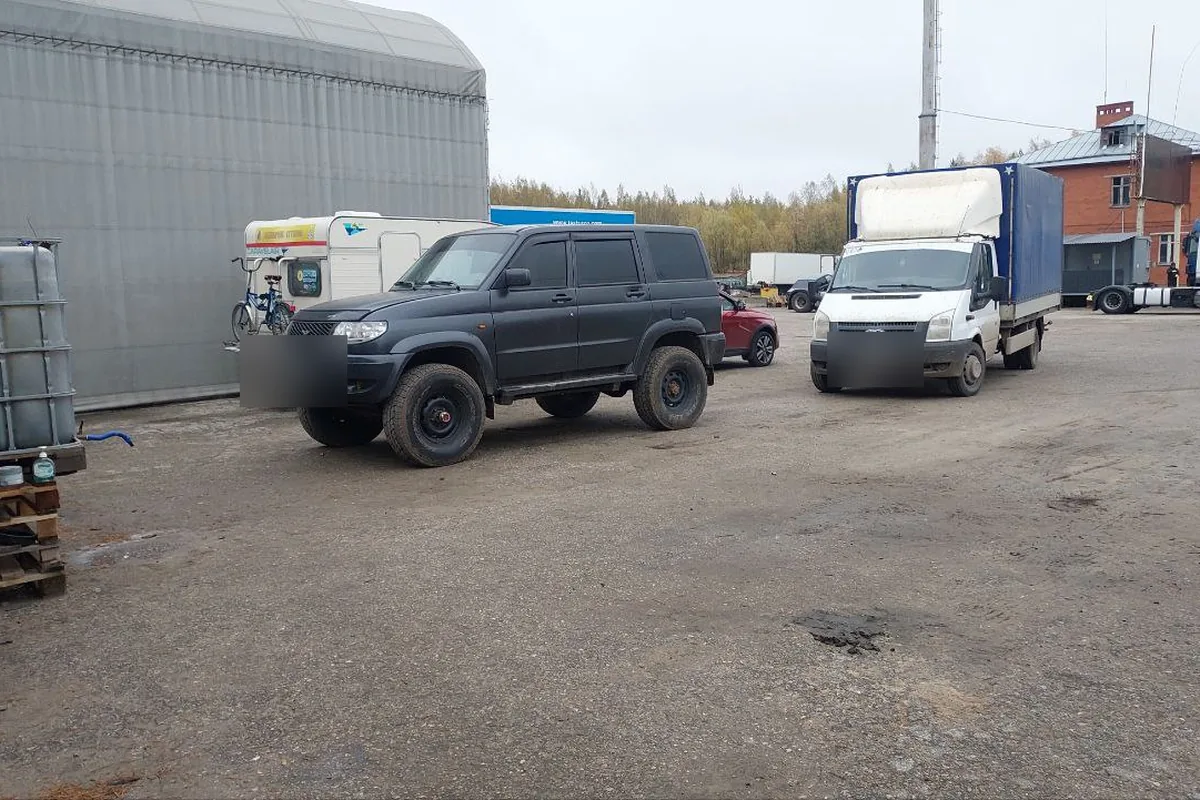

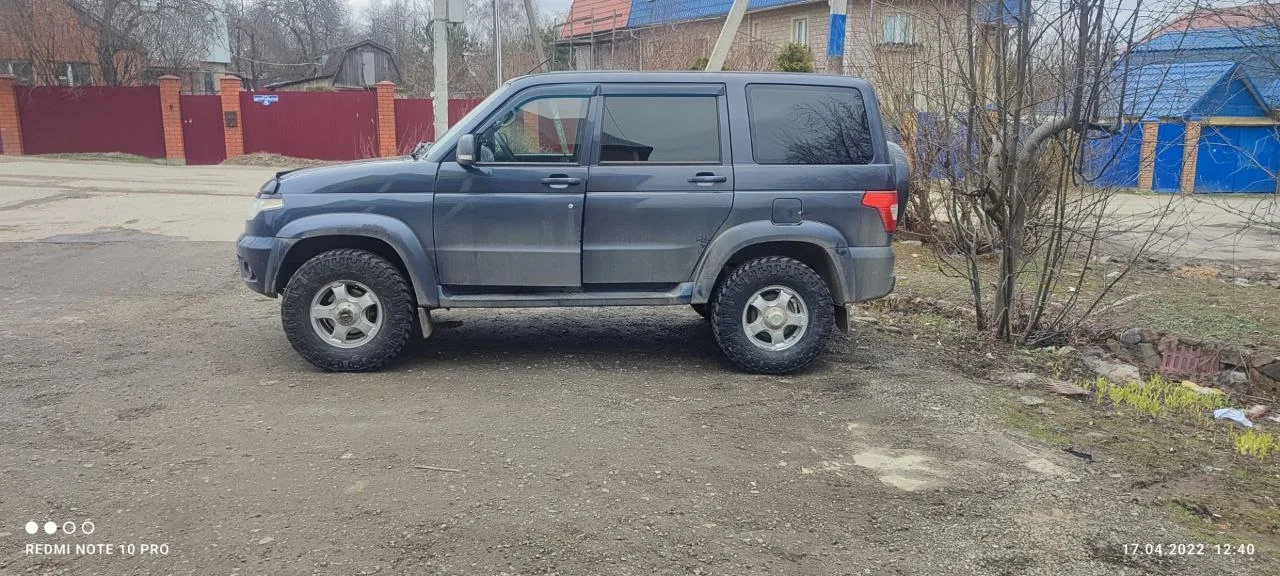

Перед поднят амортизаторами +50 и пружинами +50 без проставок: ход до отбойников остался большой, а внешне лифт почти незаметен.

1. Давление в шинах — по табличке, а не «на глаз»: для 245/70 R16 это 1,7 спереди и 2,1 сзади (РЭ 2019 и 2024), для 245/60 R18 — 2,0/2,0. Перекачанные шины сами по себе делают машину жёсткой.
2. Масляные амортизаторы вместо газомасляных. Выбор и марки — в статье про амортизаторы.
3. Снять задний стабилизатор — самый дешёвый ход, но с потерей устойчивости на скорости.
4. Мягкие тюнинговые рессоры, пневмохелперы или пневмобаллоны вместо дополнительных пружин.

Машине ещё года нет, 2021 года выпуска, первые два месяца тоже думал: что ж он такой жёсткий. Поставил масляные амортизаторы Каяба от Крузака все четыре, в шинах по книжке нужно 1,9 атм, кто-то говорит, что 1,8 норм. Сделал 1,8 перед, 1,9 зад, и стало ощутимо мягче. Ну и стиль езды надо менять: на УАЗе повальяжнее нужно, а то он не только скачет, но из-за высоты на кочках из стороны в сторону мотает пассажиров.

Самый бюджетный вариант — поставить сзади масло и снять стабилизатор. Вариант подороже — поставить стабилизатор от 2019 модельного года, он тоньше. Далее — менее жёсткие тюнинговые рессоры, пневмохелперы, пружинная подвеска.

Снимать стабилизаторы стоит, понимая цену: машина станет валкой в поворотах, и на трассе это чувствуется.

Я для ходов скинул стабилизаторы, подушки не стал резать, и так норм. Мягкости не добавило, на трассе тоже плюсов нет, на трассе скорее минусы — после 110 управляемость очень страдает. Ну для моих задач машина без стабов лучше, так что пока так.

Дополнительные пружины в задний мост (их ставят к просевшим двухлистовым рессорам) владельцы оценивают по-разному: у одних «на лежачих не козлит, раскачка прошла», другие считают, что первые 2–3 см хода подвеска мягкая, а дальше жёсткость пружины и рессоры складывается. Это решение от просадки, а не за мягкостью.

Лифт и подвеска

Лифт пружинами и проставками почти всегда тянет за собой цепочку: амортизаторы подлиннее, регулируемый панар (иначе мост смещается вбок), клюшки с кастором, удлинённые стойки стабилизатора, проставку под передний кардан. Про лифт подвески, лифт кузова и то, что после них ломается, — в статье про лифт. Про регистрацию изменений конструкции руководство молчит, а сервисная книжка снимает с гарантии поломки от несогласованных с заводом изменений.

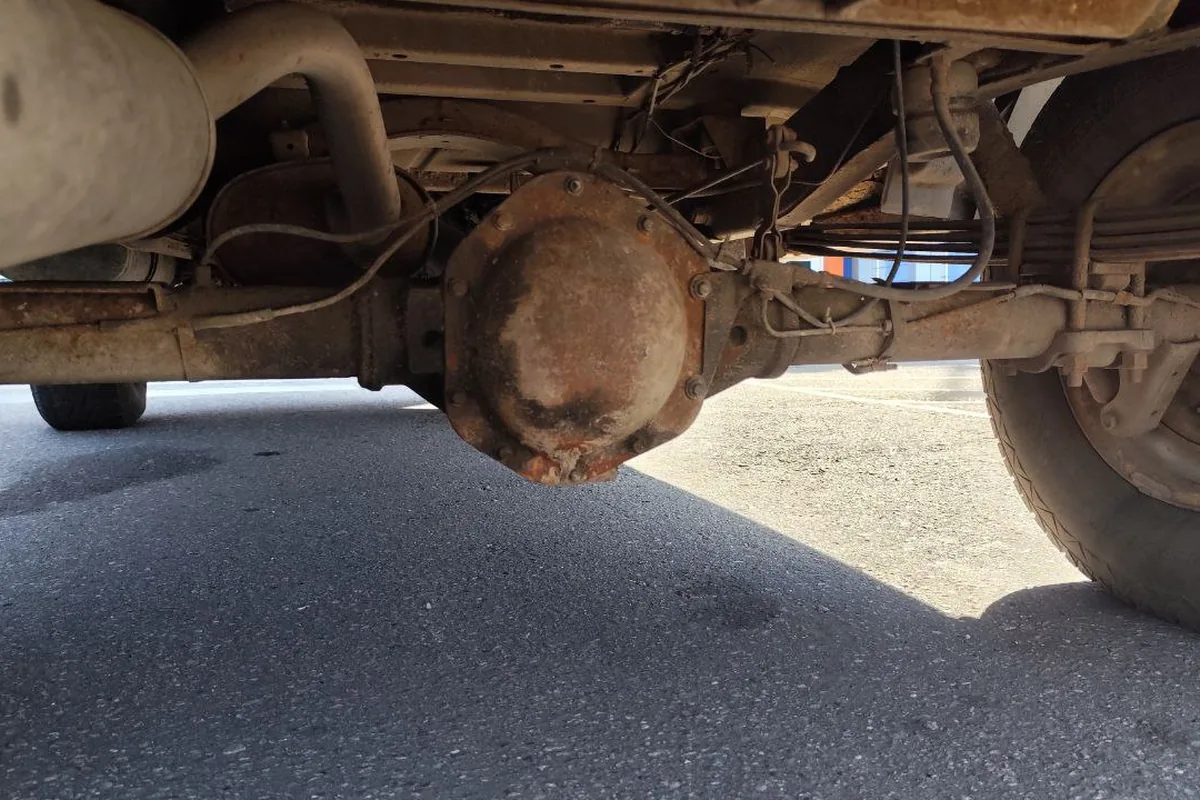

Взгляд под лифтованную машину: до отбойников ещё большой запас, хотя внешне подъём почти не виден.

Мнение слесаря

Прежде чем что-то покупать в подвеску Патриота, вывесите передний мост и посмотрите три вещи: сайлентблоки клюшек и панара (трещины, резина вышла из обоймы), стойки и втулки стабилизатора, следы масла на амортизаторах. Сзади — просвет между отбойником и мостом с обеих сторон: разница больше пары сантиметров говорит о севшей рессоре, а не о кривой раме. И никаких затяжек на весу: всё, где стоит резина, дотягивается на колёсах, иначе новые сайлентблоки проживут меньше старых.

Пять вопросов перед походом в сервис

• Какой у машины год? Для 2022+ сайлентблоки клюшек — первый кандидат уже на первых 10 тыс. км.
• Сколько листов в рессорах? Два листа под постоянным грузом сядут, три держат лучше.
• Какие шины и давление? 18-дюймовые диски и перекачанная резина дают больше жёсткости, чем любые амортизаторы.
• Руль вибрирует на 70–90 км/ч? Руководство 2024 года велит проверить балансировку колёс, зазоры в шкворнях, рулевое, амортизаторы и демпфер (стр. 184) — то есть передок, а не рессоры: шкворни и кулаки.
• Машина на гарантии? Резина подвески — 12 месяцев / 50 000 км, пружины и рессоры — 24 месяца / 50 000 км.

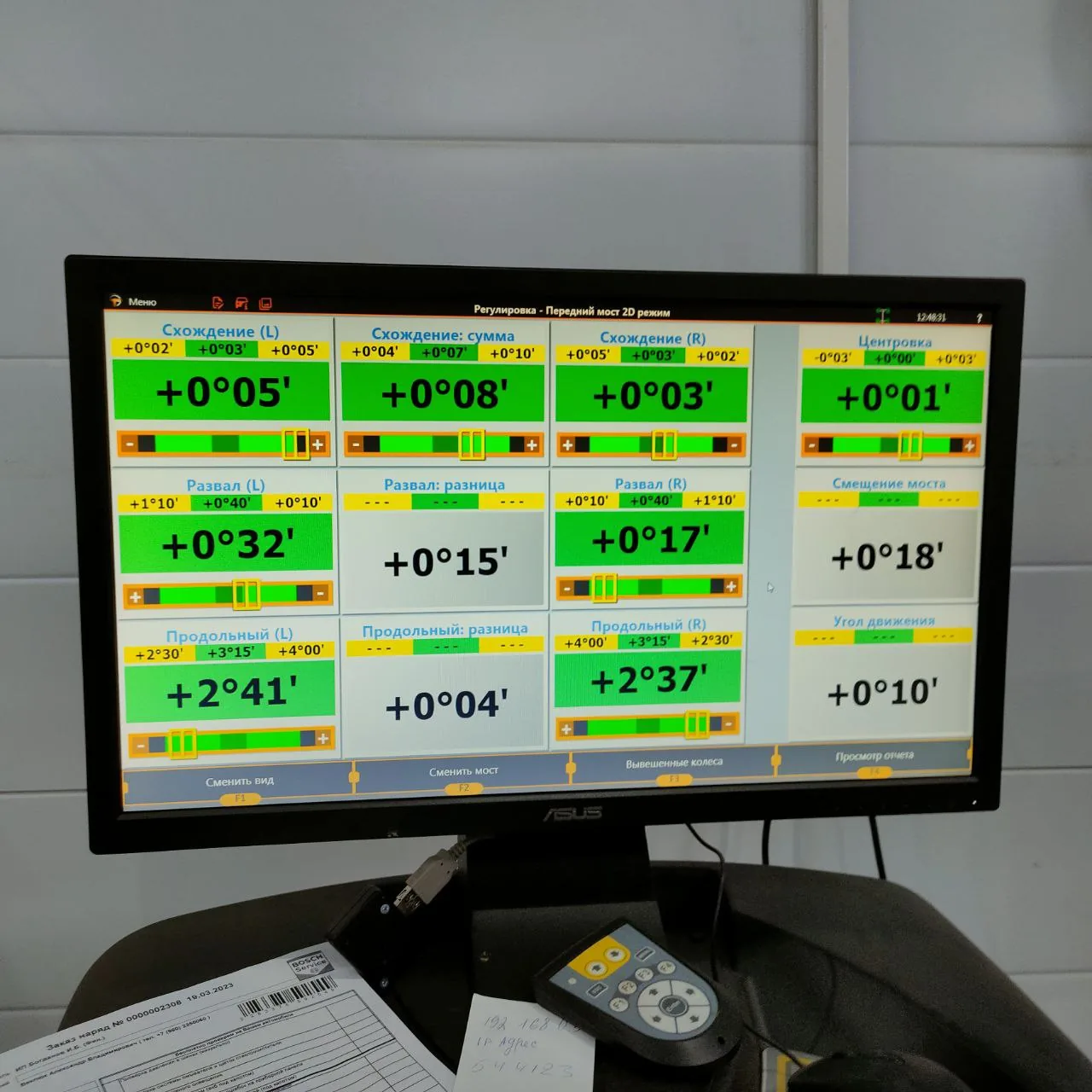

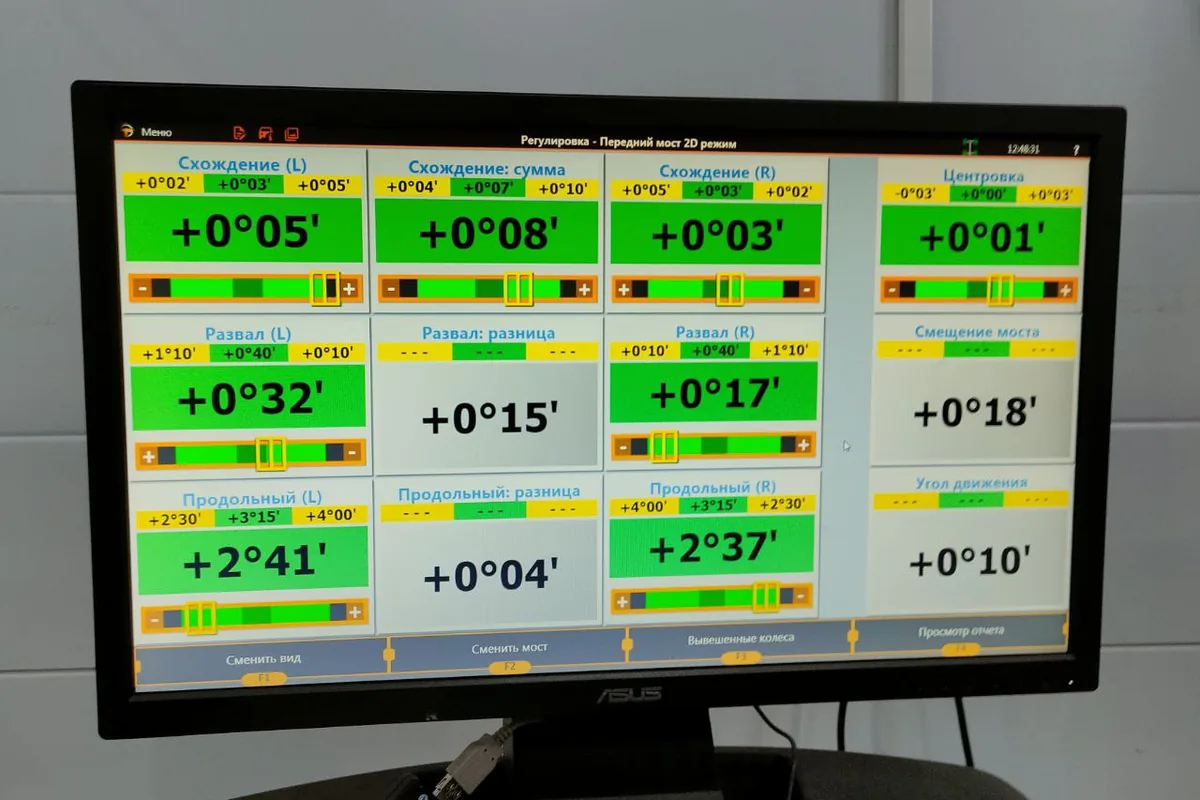

Замер на стенде: продольный наклон около 2°41′ и 2°37′, тогда как с завода, по словам знающих, рекомендуют около 3 градусов.
