Рулевое управление УАЗ Патриот: люфт руля, рулевой редуктор, демпфер, рулевой вал и карданчик
← УАЗ Патриот рестайлинг (05.2012 — н.в.)
Короткий ответ. На УАЗ Патриот стоит рулевой механизм «винт — шариковая гайка — рейка — сектор» с гидроусилителем (РЭ 2012, стр. 19; РЭ 2024, стр. 11), колонка регулируется по наклону, а с изданий 2019 и 2024 годов — ещё и по вылету. Суммарный люфт руля по руководству — не больше 20°. Больший люфт почти всегда даёт одно из трёх: рулевой карданчик, зазор в рулевом редукторе или наконечники; зазор в редукторе владельцы убирают регулировочным винтом за полчаса, предварительно выставив сошку в среднее положение. Демпфер на рулевой трапеции гасит удары на руль, не ремонтируется и у одного из владельцев выхаживал по 20 тыс. км.
Из чего состоит рулевое Патриота

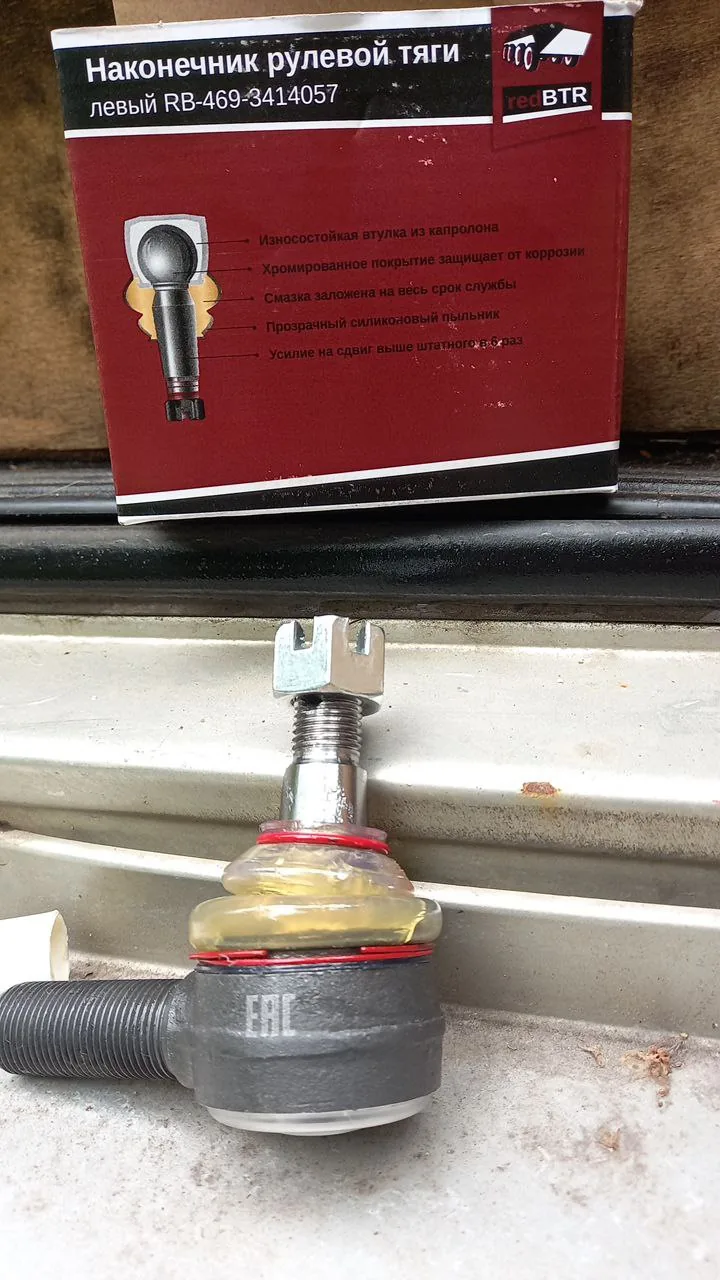

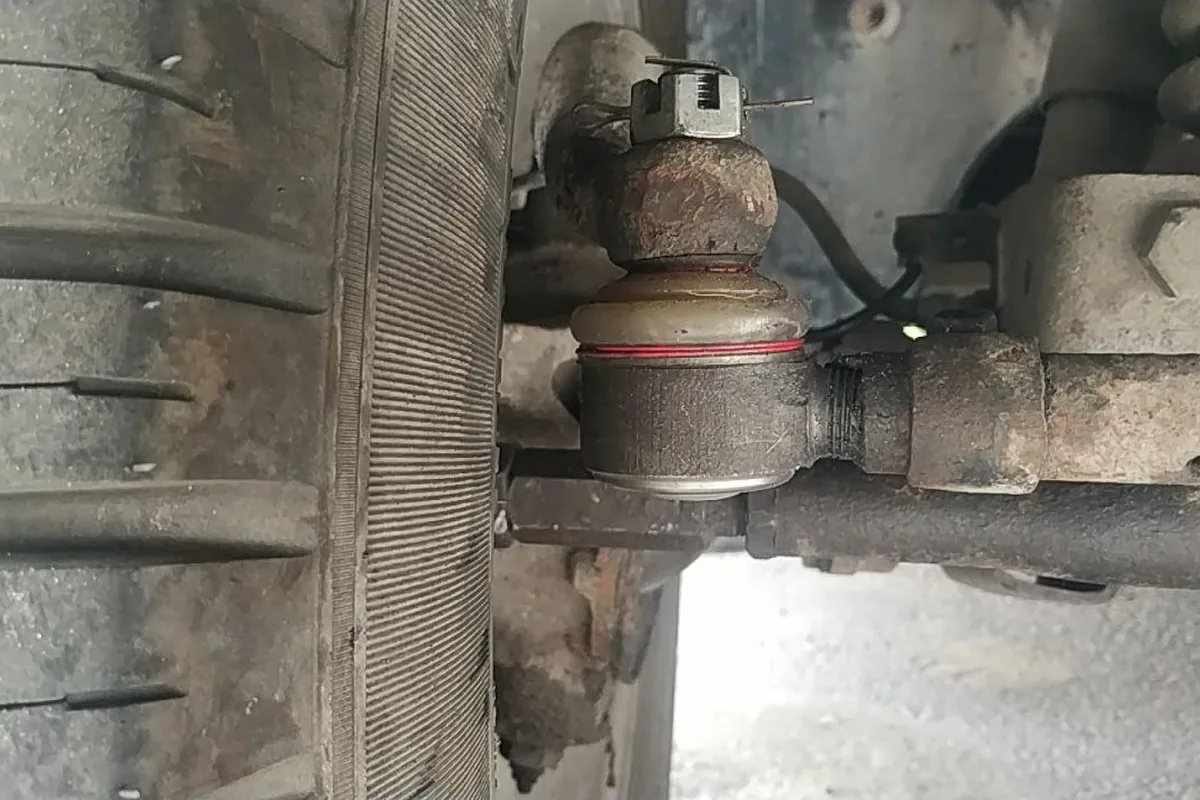

| Узел | Что это | Типичная проблема |
|---|---|---|
| Рулевая колонка | с регулировкой по наклону (и по вылету — в РЭ 2019 и 2024) | люфт «вперёд-назад» в фиксаторе |
| Опора рулевого вала | резиновый упор вала у моторного щита | трещины, стук в руль на кочках |
| Нижний карданный вал («карданчик») | два шарнира и шлицы между колонкой и механизмом | люфт в крестовинах и шлицах, стук |
| Рулевой механизм (редуктор) с ГУР | «винт — шариковая гайка — рейка — сектор»; производители — Delphi, Yubei | зазор, течь сальника вала сошки |
| Сошка | рычаг на валу механизма | износ шлицев, реже — обрыв |
| Тяги и наконечники | тяга сошки и тяга трапеции, 4 наконечника | люфт шаровых пальцев, погнутые тяги |
| Демпфер | гидравлический, на трапеции у переднего моста | «умирает» без видимых признаков, руль начинает бить |
Тягам и наконечникам посвящена отдельная статья — тяги и наконечники; гидроусилителю, насосу и маслу — ГУР.
Люфт руля: норма и порядок поиска
Руководство 2024 года описывает проверку так: двигатель на холостых, колёса прямо, руль покачивают в обе стороны до начала поворота колёс — суммарный угол не больше 20° (стр. 14, 188). Если больше, проверяют по порядку: затяжку болтов крепления рулевого механизма (5,5–8 кгс·м) и нижнего карданного вала (4,8–5,6 кгс·м), рулевые тяги, зазоры в шарнирах нижнего карданного вала и кардана колонки, шлицы, и только потом — зазор в самом механизме (стр. 188, 231). Изношенный карданный вал или колонку руководство велит менять, а механизм — регулировать на СТО УАЗ (стр. 189).
20° — это много: на скорости такой руль приходится постоянно ловить, и владельцы считают норму руководства верхней границей, а не целью. После регулировки редуктора и замены изношенных шарниров владельцы описывают руль как «острый», почти без люфта.
Регулировка рулевого редуктора
Главная хитрость — выставить сошку в среднее положение, прежде чем трогать регулировочный винт. У механизма зазор меньше всего в среднем положении, и если сошка стоит со сдвигом, люфт на прямой будет больше, сколько винт ни крути. Владельцы описывают это как массовое явление у машин 2015–2016 годов: сошка с завода стояла не по центру.
На 2015 году по-простому надо выставить сошку на рулевом редукторе в среднее положение — люфт в этом положении минимальный, и рулится машина лучше. Убрать люфт так, чтобы на горячую люфта уже не было, но ещё не закусывало. И в этом положении рулевое выставить на шлицах ровно по центру, а после этого выставлять ровно колёса рулевой тягой — сначала на глаз, потом по результату контрольного заезда.
- Снять наконечник тяги с сошки.
- Повернуть руль до упора влево и поставить метку, затем до упора вправо — вторую метку; середина между ними — среднее положение механизма.
- В среднем положении завернуть регулировочный винт до выборки зазора и оставить тепловой зазор: на горячем механизме руль не должен закусывать.
- Отрегулировать длину тяги так, чтобы наконечник встал в сошку, выставить руль по центру (на шлицах или карданчиком).
- Проверить схождение на стенде: на открытых кулаках сначала правое колесо тягой сошки, потом левое тягой трапеции (РЭ 2024, стр. 183).
Выставил рулевую сошку по центру и отрегулировал тепловой зазор в рулевом редукторе. Дел на 30 минут с перекурами, счастья на пару лет. Наконец-то рулится адекватно. Регулировочный винт по часовой стрелке уменьшает зазор и люфт на экземпляре 2018 года — на разных годах разные редукторы с левой и правой резьбами.
Перетянуть легко: механизм греется на ходу, и затянутый «в ноль» на холодную начинает подклинивать. Если на горячем руль стал тугим или не возвращается сам — ослабьте винт. Течь по сальнику вала сошки владельцы лечат либо ремонтом, либо заменой механизма: в 2022 году новый стоил 50–60 тыс. ₽. Механизм Yubei на машине 2017 года у одного из владельцев потёк на 200 тыс. км.
Рулевой карданчик и опора вала
Стук в руль на мелких кочках при исправных наконечниках — чаще всего нижний карданный вал: крестовины или шлицевое соединение с пластиковой втулкой. Руководство разрешает только замену вала целиком. По ценам владельцев, в 2022 году вал Metalpart или АДС стоил около 4000 ₽, «оригинал» — около 10 000 ₽, в 2025 году — 5300 ₽ в магазине и 2700 ₽ в интернете за тот же вал. Номера, под которыми его ищут, — 3163-3401400-40 и -41; перед покупкой сверяйте длину — вал «с 2014 года» у одного владельца на машину 2021 года оказался короче нужного. И следите за болтом крепления кардана к механизму: по словам владельца, на механизмы Delphi завод ставил эти болты на фиксатор резьбы, на Yubei — без него, и после неаккуратной замены кардан может рассоединиться на ходу.
Второй источник стука — резиновая опора (упор) рулевого вала у моторного щита. Она трескается насквозь, и вал начинает доставать до перегородки.

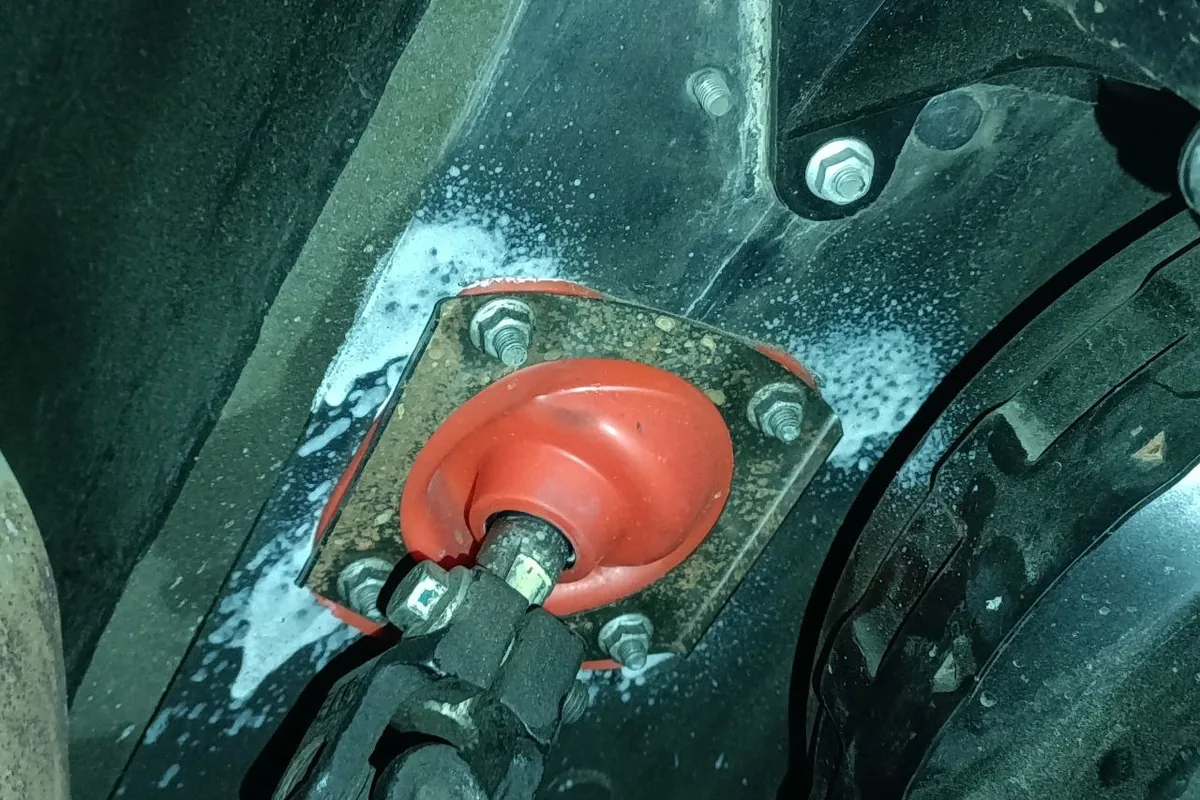

Сегодня поменял упор рулевого вала. Были трещины резины по периметру, а когда открутил и снял, оказалось, что они сквозные. При езде по грунтовке мелкие неровности на руле теперь не чувствуются, есть небольшая амортизация. Есть предположение, что при рваном упоре рулевой вал доставал на кочках до перегородки и стучал. С новым такого нет.
Взамен заводской опоры ставят усиленные: для машин с 2017 года — с валом 18 мм, есть варианты с демпфером. Заводская у одного владельца прожила 10 тыс. км после замены.
Рулевой демпфер

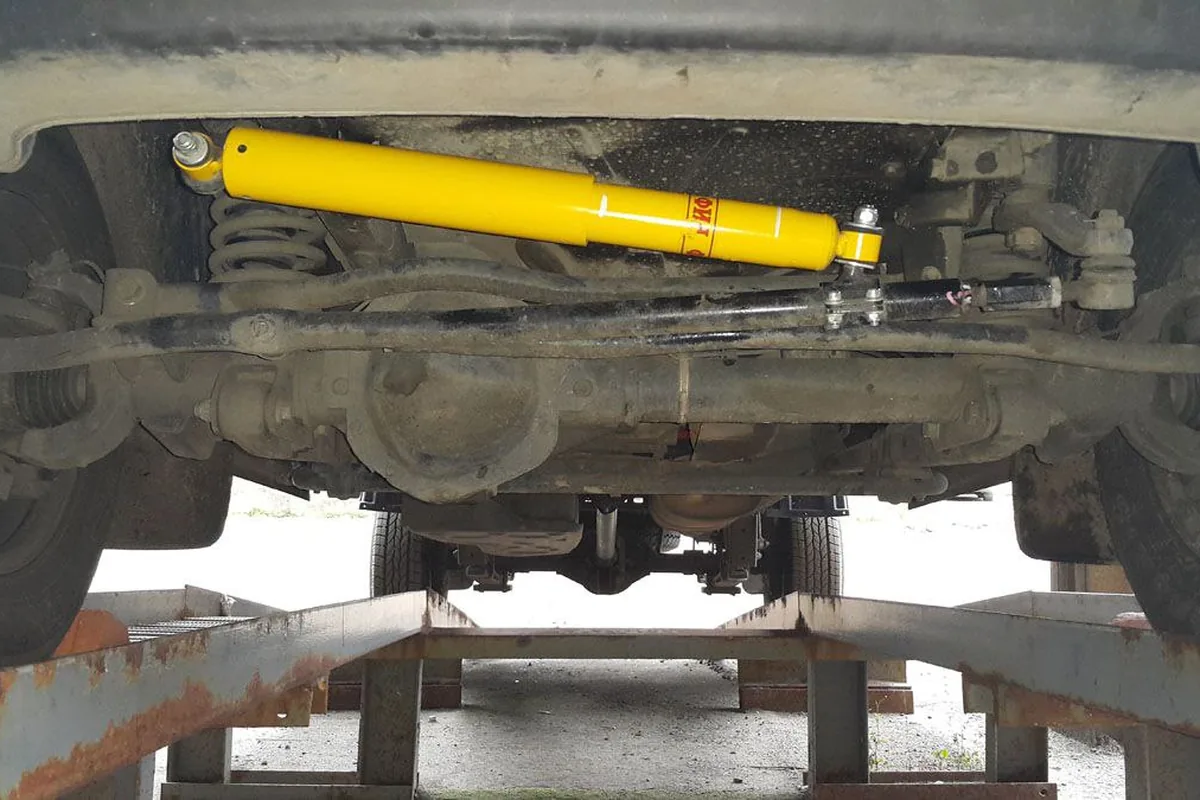

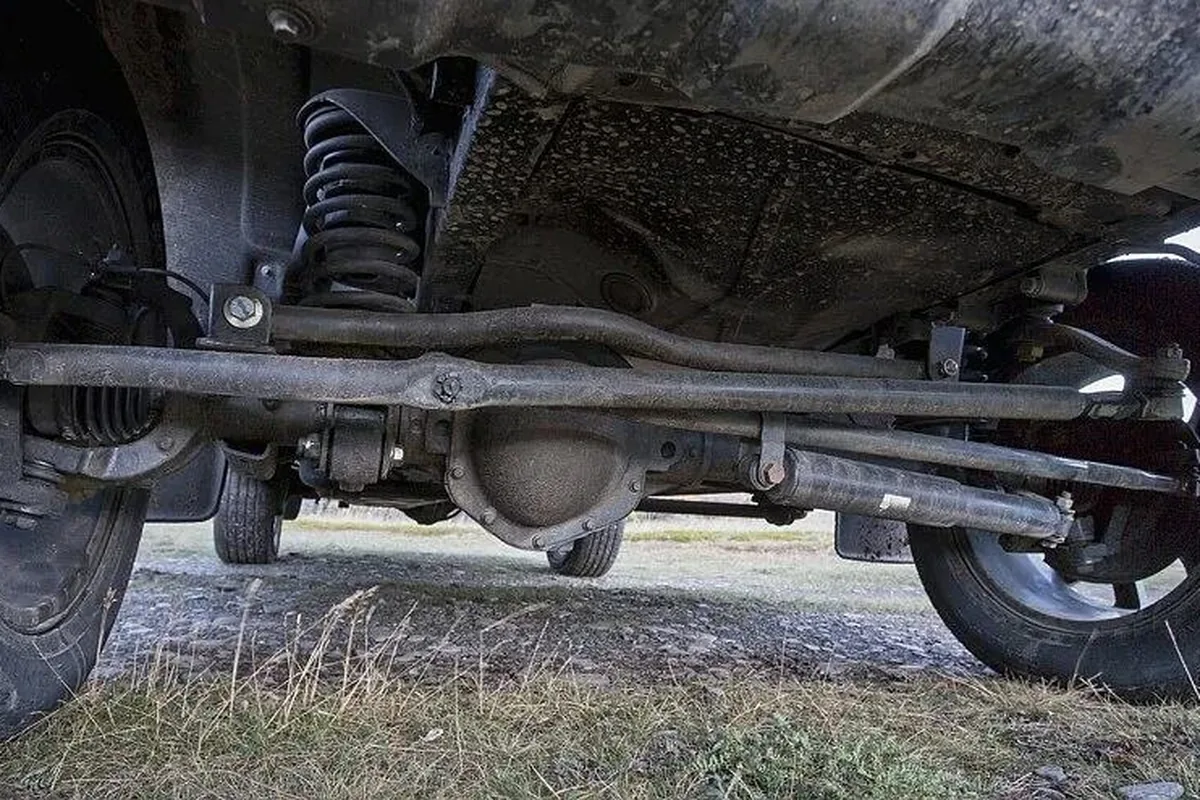

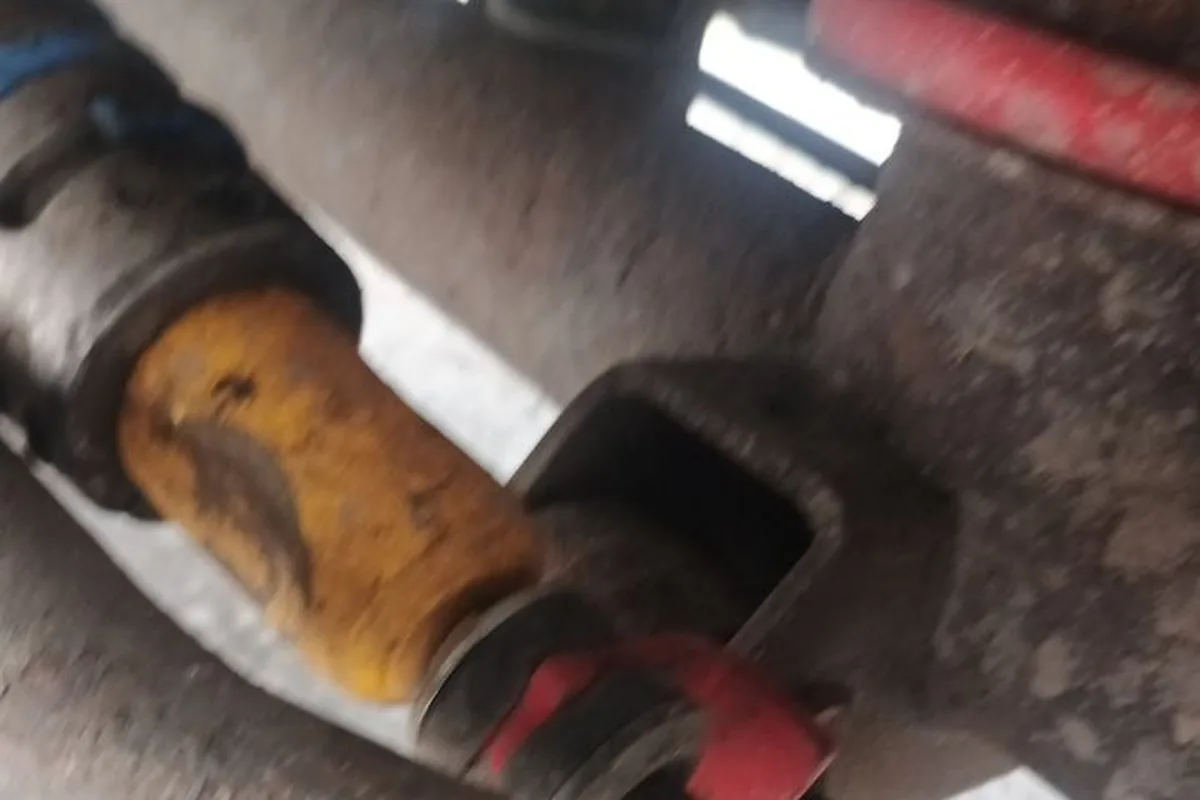

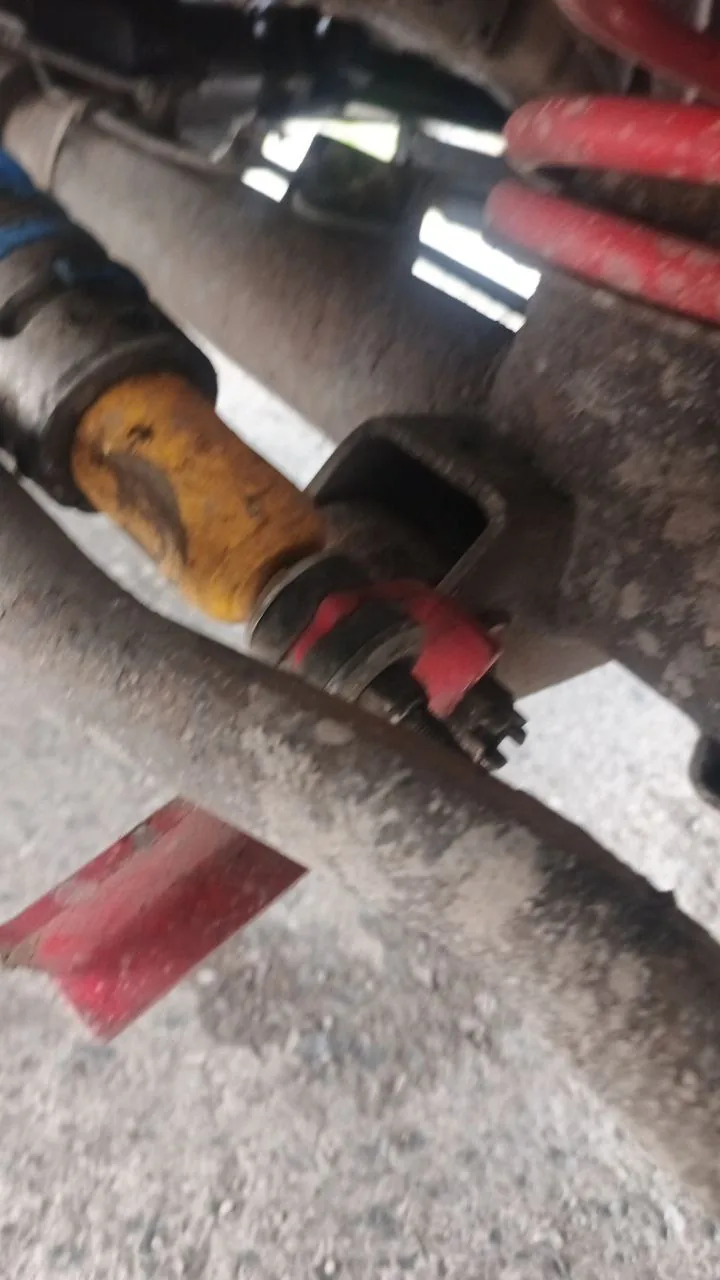

Демпфер установлен в рулевом приводе Патриота «для поглощения ударов от неровностей дороги и уменьшения вибраций на рулевом колесе»; он не обслуживается и не ремонтируется, крепится на резинометаллических шарнирах, которые при стуке и расслоении меняют (РЭ 2019, стр. 179; РЭ 2024, стр. 184). По отчётам владельцев, на машинах 2017 года и новее он стоит с завода, на машинах 2000-х годов его нет, и его ставят сами — на мост и длинную тягу или между рамой и тягой.

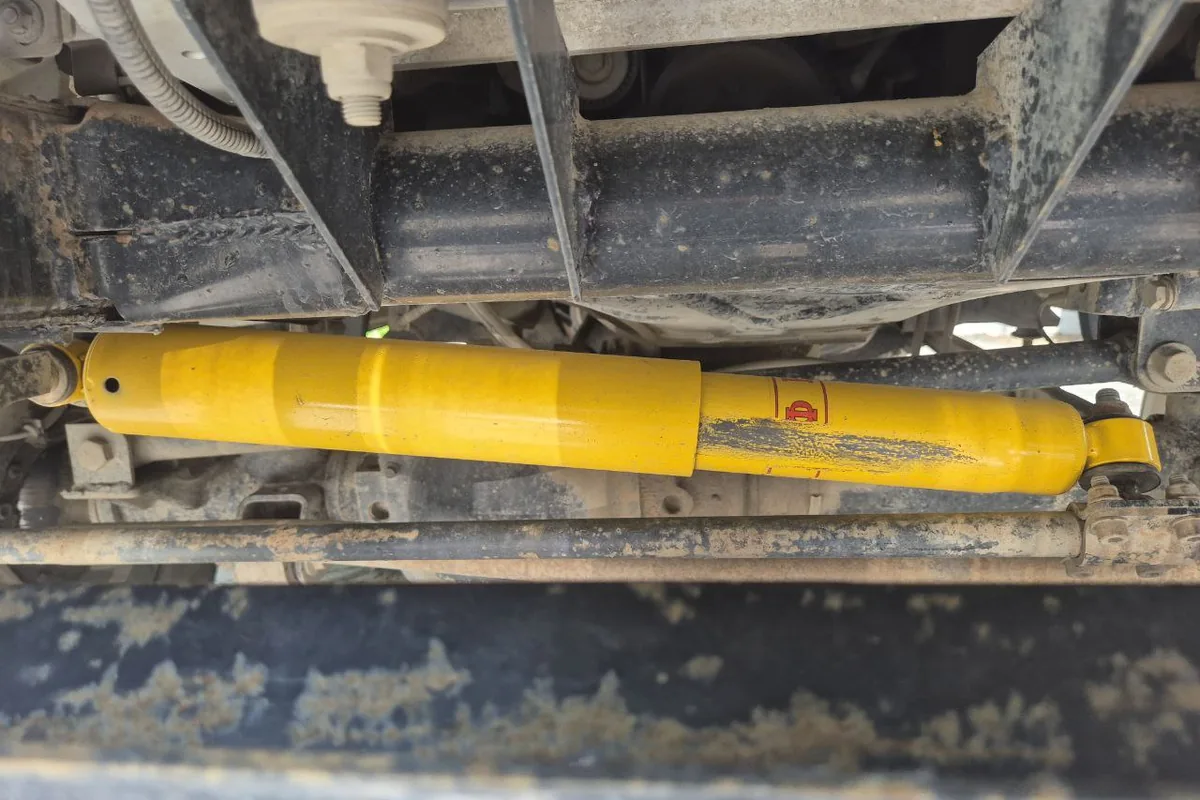

У меня на 20 000 началось такое. Спас новый демпфер. Его хватило ещё на 20 000. Сейчас поставил ещё один, но недорогой — хватило на 3000. Заказал РИФ, какой-то усиленный. Надеюсь, поможет.
В 2022 году оригинальный демпфер стоил около 9000 ₽; вместо него ставят демпферы РИФ (под штатное крепление для машин с 2019 года), redBTR и Шток-Авто. Про роль демпфера в борьбе с шимми владельцы спорят: у одних после замены демпфера машина перестала рыскать и руль «стал острый», другие считают его маскировкой люфтов в шкворнях и наконечниках. Руководство занимает вторую позицию: при вибрации руля сначала проверить балансировку, шкворни, рулевое и амортизаторы, и только потом менять демпфер (РЭ 2024, стр. 184). Порядок проверки — в статье про шимми.
Сошка

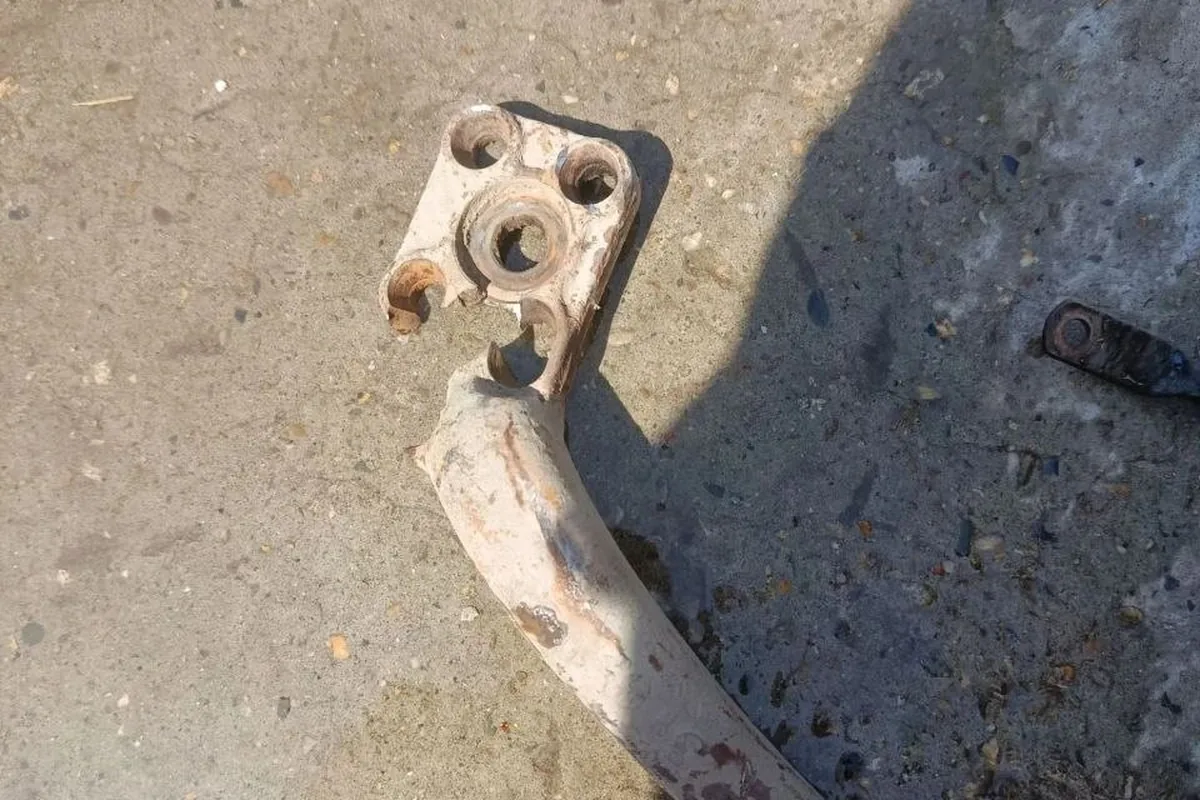

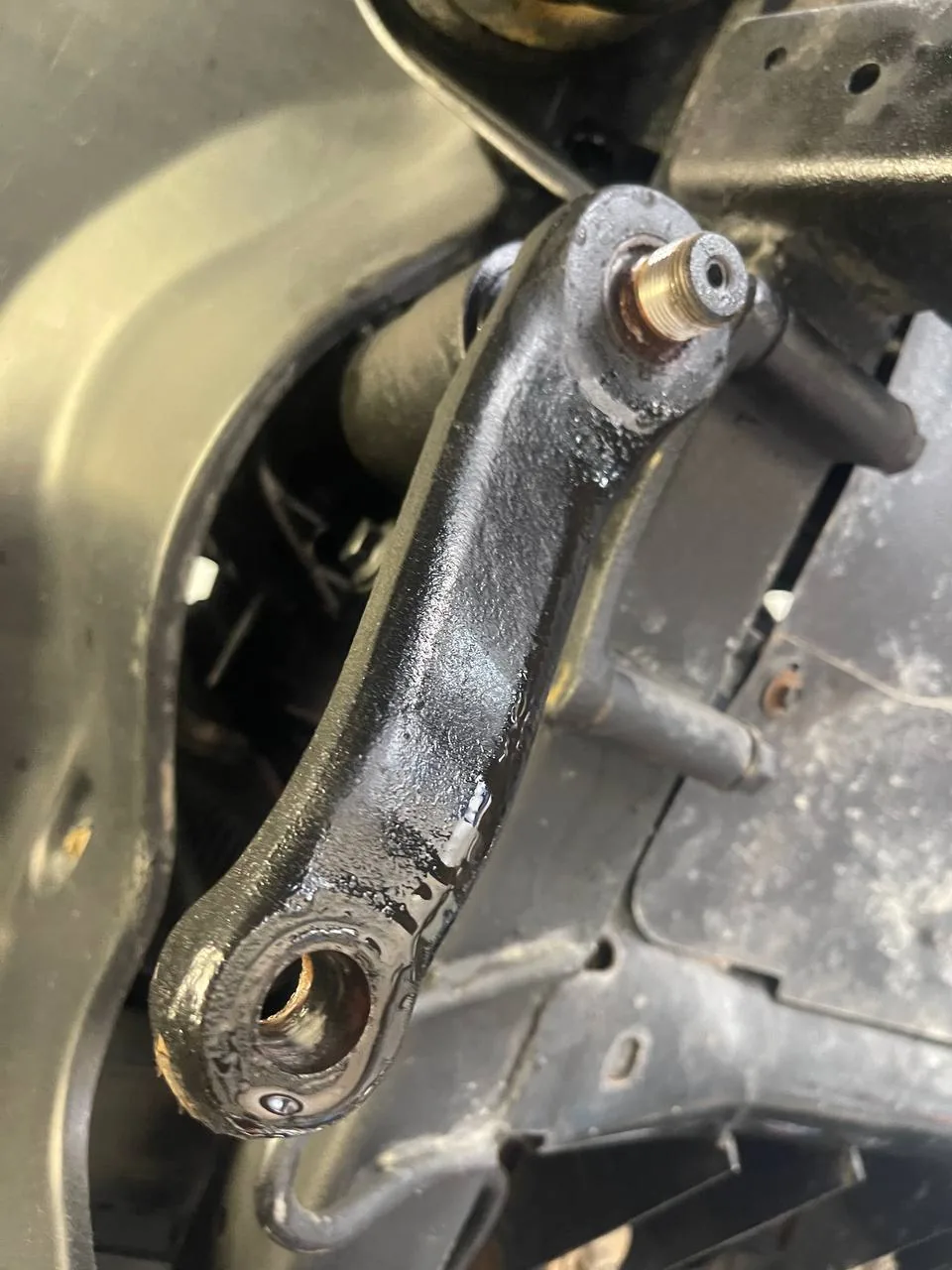

Сошка на Патриоте рвётся редко и почти всегда предупреждает: люфт руля растёт, руль «уезжает» в сторону. Для машин с 2016 года сошку ищут под номером 236000340109000; в 2025 году оригинальная в магазине стоила 8500 ₽.
Заводская сошка внезапно обычно не ломается, сигнализируя о скором конце увеличением люфта на руле. При усилении сошки начинает гнуться рулевая тяга, а её выправить — не пятнадцать минут на замену сошки. Резюме: лучше заводской ничего нет.

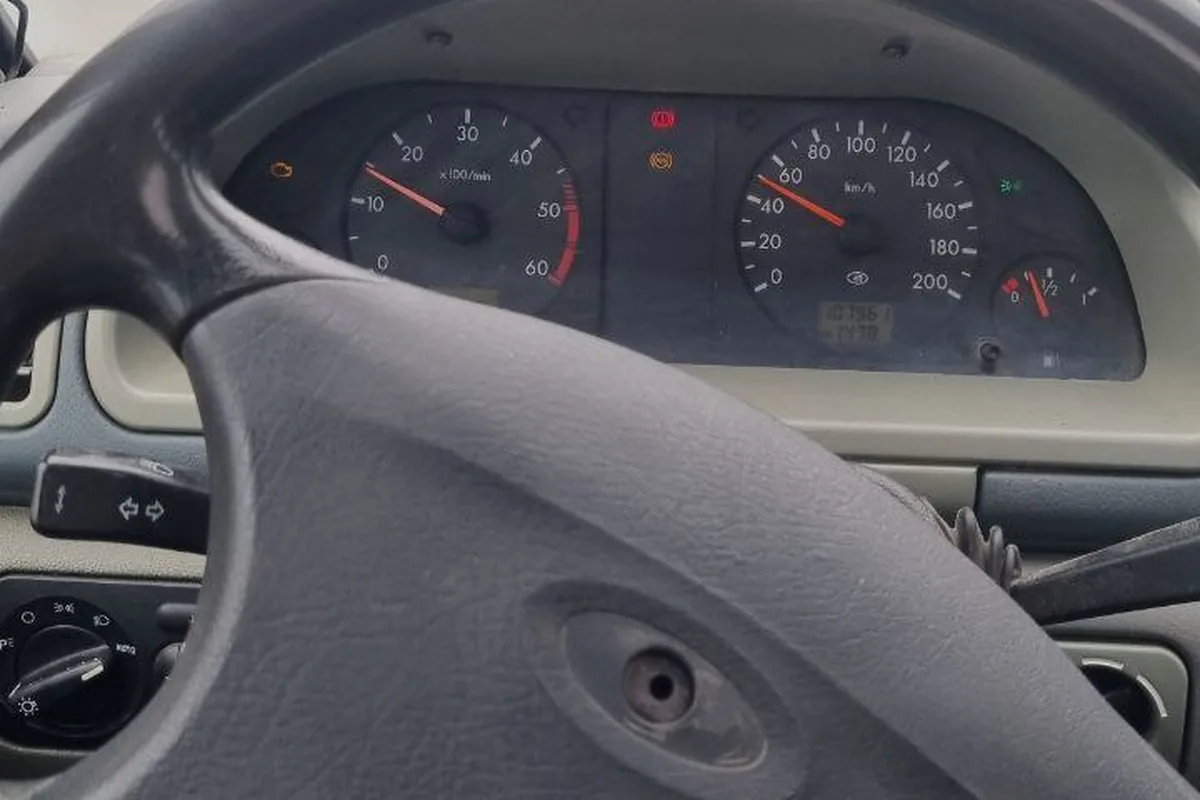

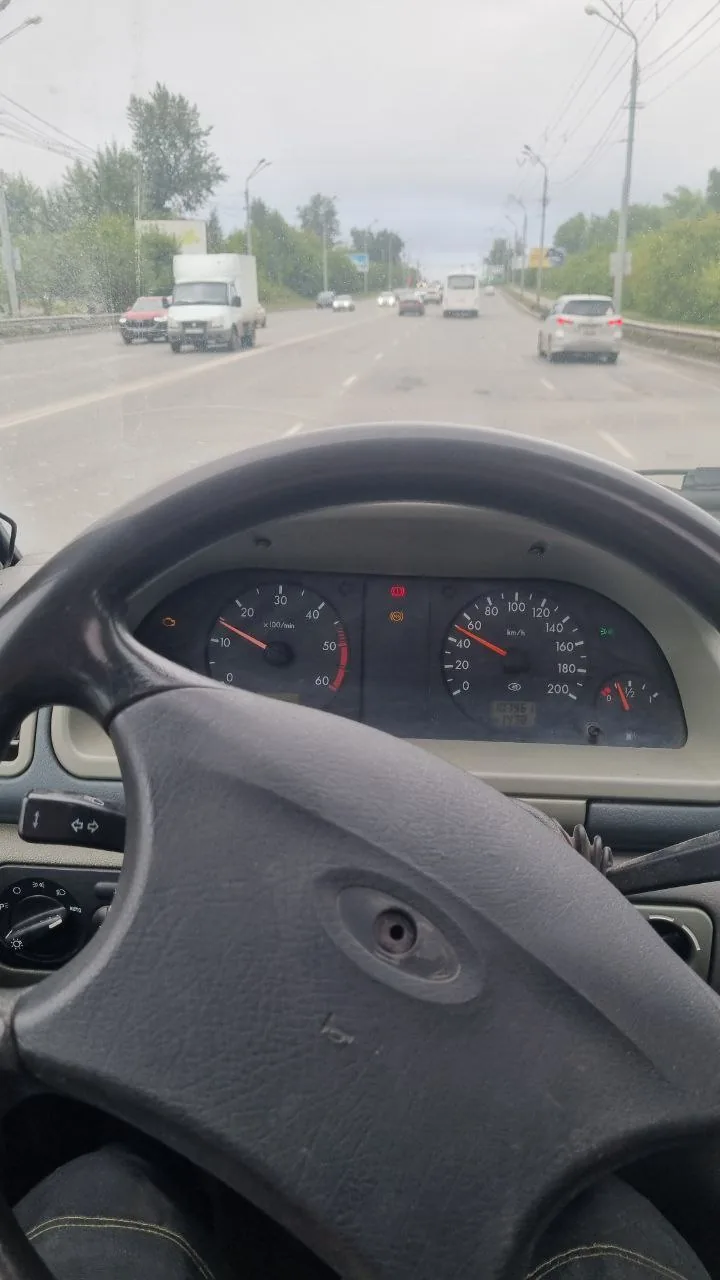

Люфт ищут вдвоём: помощник качает руль при заведённом моторе, вы смотрите снизу по цепочке — карданчик, сошка, наконечники, шкворни. Где шарнир начинает двигаться с опозданием от соседнего, там и люфт. Регулировать редуктор, не выставив сошку в ноль, бессмысленно, а перетягивать его «чтобы совсем без люфта» опасно: на горячую механизм закусит, и руль перестанет возвращаться. Если у машины открытые кулаки и после сход-развала руль стоит криво — это не беда механизма, а не та последовательность регулировки тяг.
Что проверить, если…
- Люфт руля вырос постепенно — карданчик, затем зазор в редукторе (с выставлением сошки), затем наконечники.
- Стук в руль на мелких кочках — опора рулевого вала, карданчик, крепление механизма к раме.
- Руль бьёт на 70–90 км/ч — балансировка, шкворни, панар, демпфер: шимми и шкворни.
- Руль тяжёлый или гудит насос — уровень масла, ремень и насос: ГУР. Руль в крайнем положении не держат дольше 5 секунд, иначе перегревается масло (РЭ 2012, стр. 31; РЭ 2024, стр. 31).
- Руль «уехал» после удара — гнутая тяга сошки или трапеции: тяги.
