Шкворни УАЗ Патриот: закрытые и открытые кулаки, люфт, подтяжка, замена — бронза, Ваксойл или на подшипниках
← УАЗ Патриот рестайлинг (05.2012 — н.в.)
Короткий ответ. У Патриота два разных шкворневых узла. На мосту с закрытыми кулаками (до 2018 года) шкворни стоят внутри шаровой опоры на сферических вкладышах. Их подтягивают: по руководству 2012 года преднатяг выбирают зажимной втулкой нижнего шкворня. На мосту с открытыми кулаками (с конца 2018–2019) стоят шкворневые картриджи. Руководство 2024 года называет их необслуживаемыми: при износе узел меняют в сборе. Популярная замена — бронзовые шкворни Ваксойл. Шкворни на подшипниках — спорный вариант: их нередко называют причиной шимми.
Какой узел у вашей машины
| Закрытый кулак (шаровая опора, ШОП) | Открытый кулак («Профи», вилка) | |
|---|---|---|
| Годы по отчётам владельцев | 2005 — 2018 | с конца 2018 — 2019 и новее |
| Шкворень | сферический, во вкладышах-чашках; у разных партий «два уса» или «четыре уса» | шкворневой картридж (ШКОТ), сверху и снизу вилки |
| Что пишет руководство | РЭ 2012: преднатяг подтягивают зажимной втулкой нижнего шкворня, момент поворота шаровой опоры 10–25 Н·м | РЭ 2024: шкворневые узлы обслуживания не требуют, при износе замена в сборе |
| Смазка | добавлять в шкворни и шаровые опоры не требуется (РЭ 2012 и РЭ 2024) | то же |
| Гарантия на шарниры кулаков | 24 месяца или 50 000 км (сервисная книжка, редакция 2020) | |
Если не знаете, какой мост стоит, загляните под бампер: шар на конце чулка — закрытый, вилка с кулаком — открытый. Подробно о типах мостов и годах — в статье про мосты Патриота. Перед покупкой ремкомплекта для закрытого кулака проверьте и форму вкладышей: владельцы машин 2017 года спрашивают, «два уса или четыре», — встречаются оба варианта.
Как понять, что шкворни пора тянуть или менять
- Вывесить колесо и качать его за верх и низ (руки на 12 и 6 часов). Стук или люфт, который уходит при нажатой педали тормоза, — подшипник ступицы. Если не уходит — шкворни.
- Руль «гуляет» на трассе, машина рыскает, на кочке передок колбасит на 70–90 км/ч — проверять шкворни вместе с наконечниками и сайлентблоками тяг. Полный порядок — в статье про шимми и вибрацию руля.
- На закрытом кулаке через сальник шара выдавливает смазку или воду — изношен сальник, в кулак попадает грязь, шкворни изнашиваются быстрее.
Люфт в шкворневой + ступичный подшипник + наконечники — в совокупности может очень сильно колбасить. Когда гнал Патриот, как раз на 80–85 км/ч его как начало колбасить, я сразу обалдел.
Закрытый кулак: подтяжка и почему нельзя тянуть «по одному»
Сферические шкворни со временем садятся, и их подтягивают. Затягивать надо оба шкворня кулака и следить, чтобы кулак остался соосным. Владелец, у которого сервис подтянул слева верхний, а справа нижний шкворень, получил от мастера объяснение «на неделю хватит, всё уже разбилось».
Оба шкворня. Вывешивать колёса. Подтягивать верхний, как соосность выставится, так поочерёдно — верх, низ, пока не будет преднатяг, затем фиксация гайками и контрольный замер соосности.
Если шкворень после подтяжки снова болтается через неделю, дело не в гайке. Скорее всего, при замене не осадили бронзовые вкладыши в посадочные места, или чашки уже разбиты. Разбитые чашки лечатся только заменой шаровой опоры или наплавкой. Спайсеровские шаровые опоры без кулаков в 2026 году владелец видел в продаже за 13 000 ₽.
Заменил шкворни на бронзовые, проезжаю в неделю 1000–1500 км, домкрачу — верхний болтается, лезу подтягивать, а он откручен, и так каждую неделю!
Бронза, Ваксойл или подшипники: что ставят и что из этого вышло
Штатные шкворни на закрытом кулаке меняют на один из трёх вариантов. Отчёты владельцев сильно расходятся, поэтому ниже — именно отчёты, с пробегами.
| Вариант | Что пишут владельцы |
|---|---|
| Ваксойл (бронзовые вкладыши, ремкомплект) | «прошли 110 000 км», комплект 5 200 ₽ + доставка (2022); у другого первый комплект «отбегал 350 тыс.»; у третьего люфт через 10–15 тыс., сервис протянуть уже не смог |
| Бронза других производителей (Металлпарт и др.) | работают, если правильно осадить вкладыши; иначе гайку приходится тянуть еженедельно |
| Шкворни на подшипниках | «с кастором 8 так и езжу без проблем, 64 → 150 тыс.»; но несколько владельцев избавились от шимми только возвратом на бронзу; подшипники надо периодически протягивать |
Так же было: чуть больше 80 км/ч — и постоянно шимми. Поменял все резинки, всё что можно, в итоге шкворни стояли на подшипниках. Поменял на бронзу — и всё, никакого шимми, хотя колёса не болтались вообще.
Я свой старый мост, как взял машину с пробегом 64 000 км, — поставил хромированные кулаки с кастором 8 и шкворни на подшипниках, так и езжу без проблем. Сейчас пробег 150 тыс.
Объяснение, которое дают опытные владельцы: сферический шкворень на вкладышах создаёт трение и сам гасит колебания колеса. У подшипника трения почти нет, и эту работу берёт на себя рулевой демпфер. Поэтому с подшипниками чаще ставят демпфер и увеличивают кастор. В 2024 году у одного владельца шкворни на подшипниках обошлись в 10 000 ₽ работы и ещё 7 000 ₽ за демпфер. Про демпфер и рулевые тяги — в статье про рулевое управление.

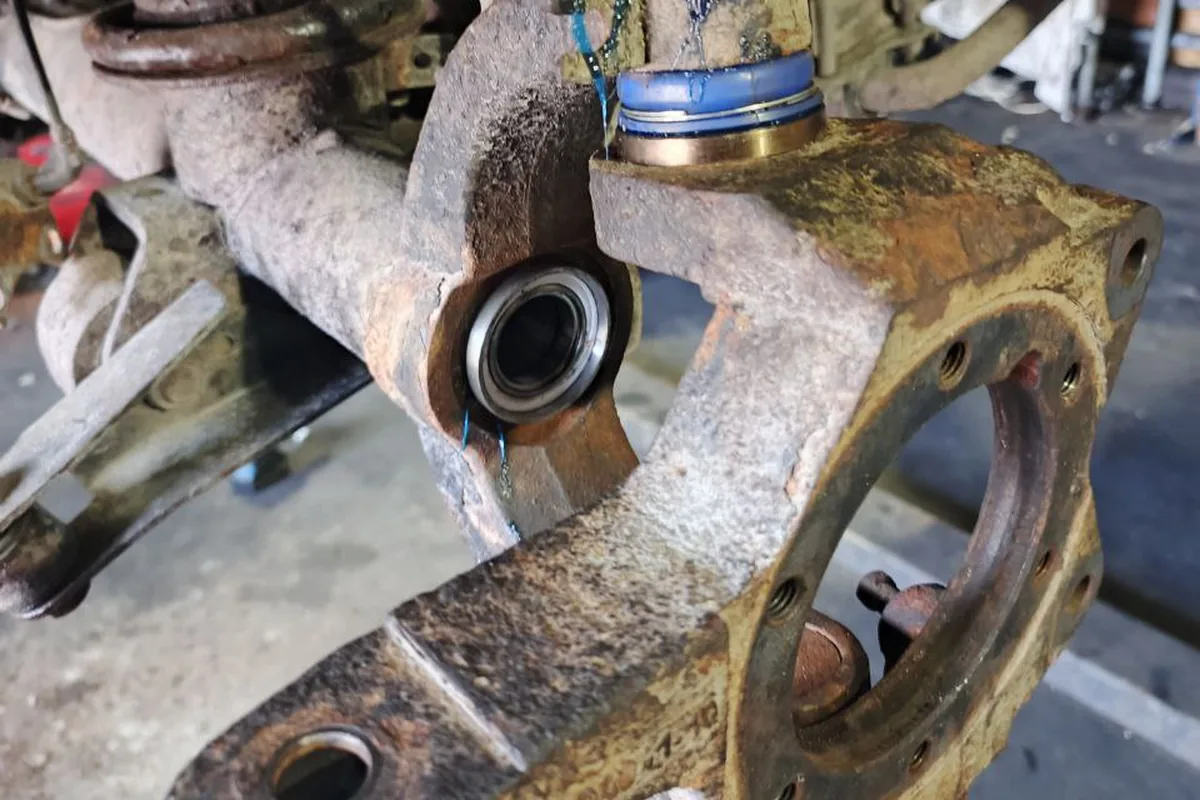

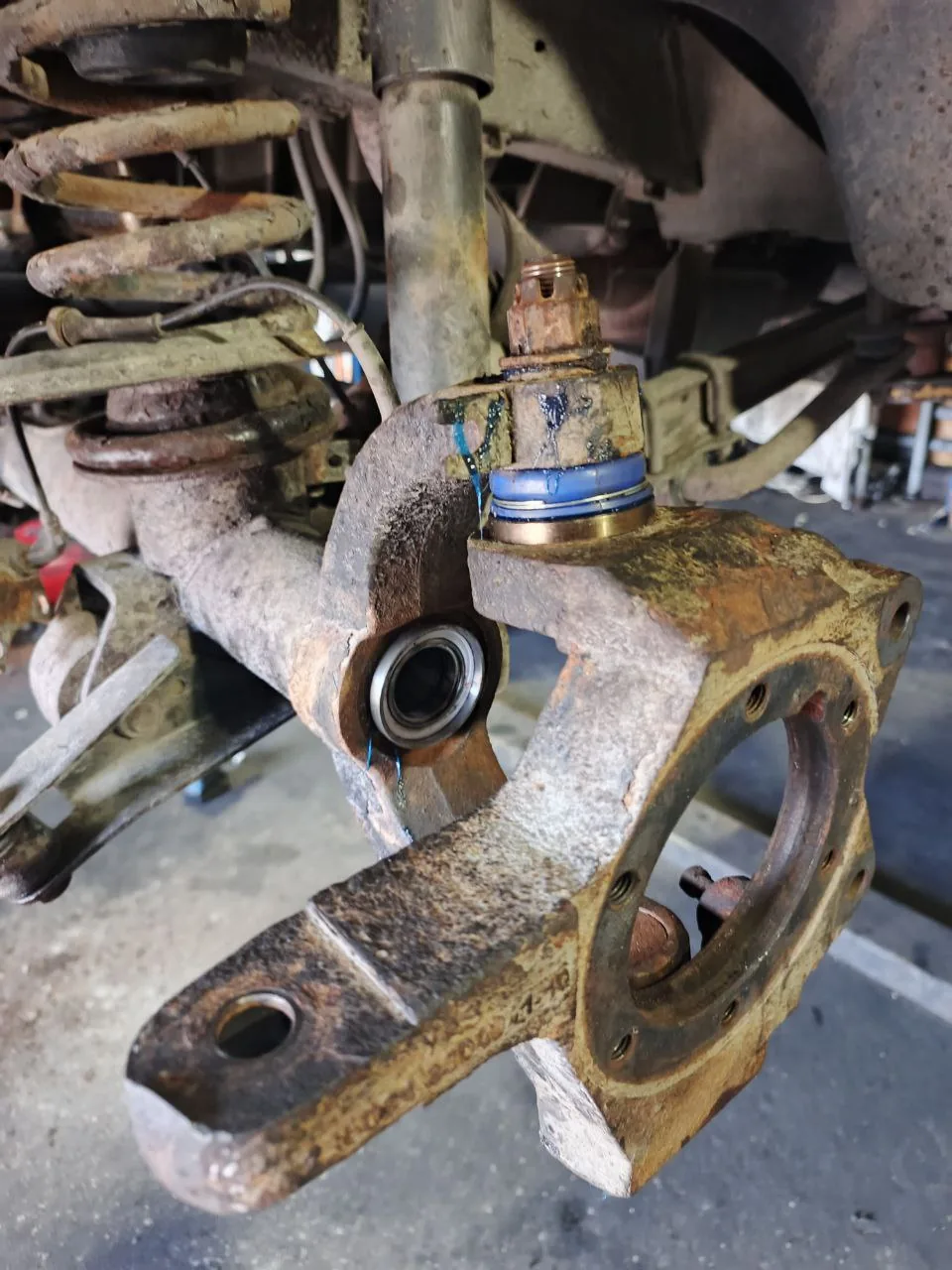

Открытый кулак: картриджи и центровка

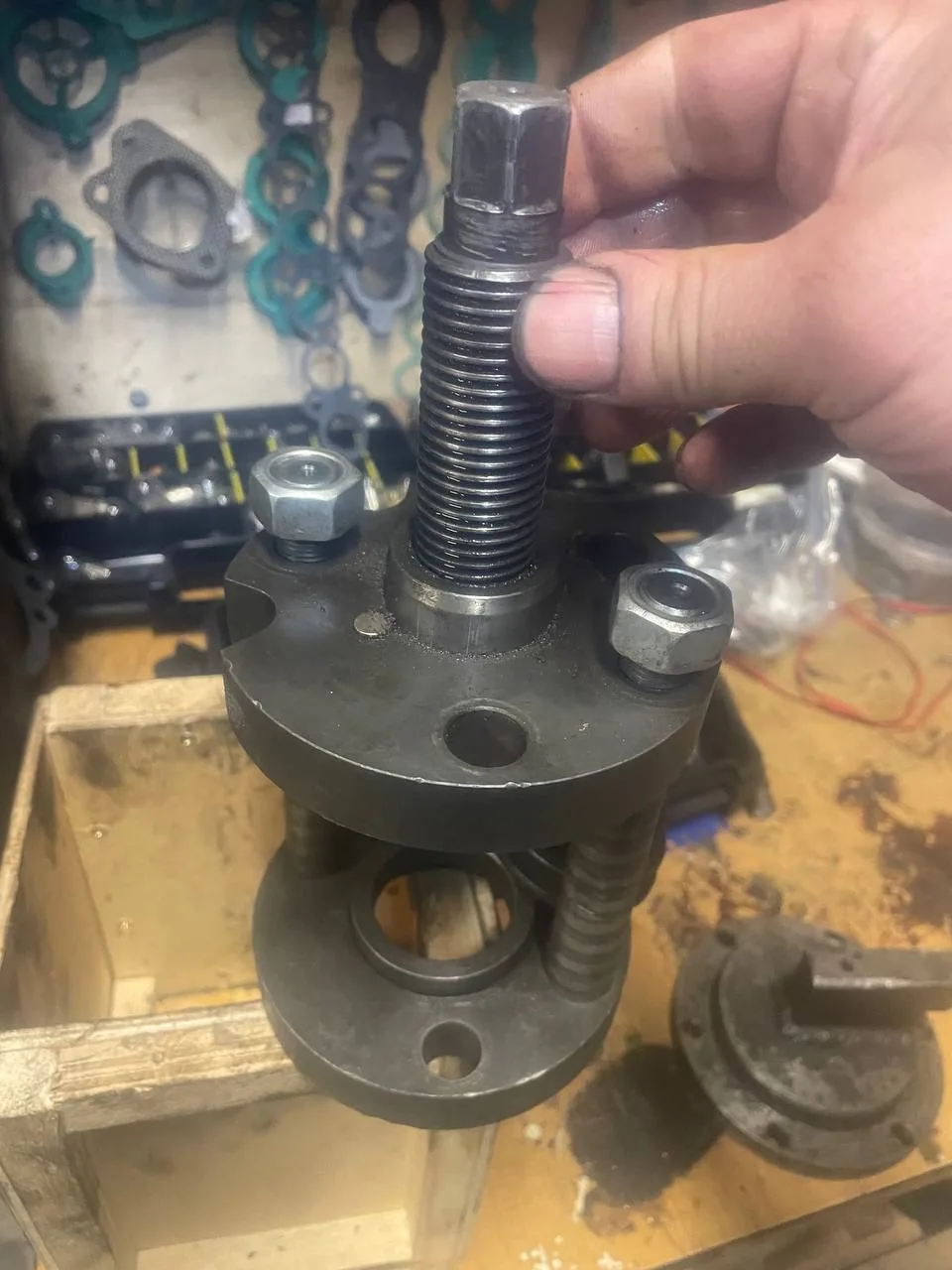

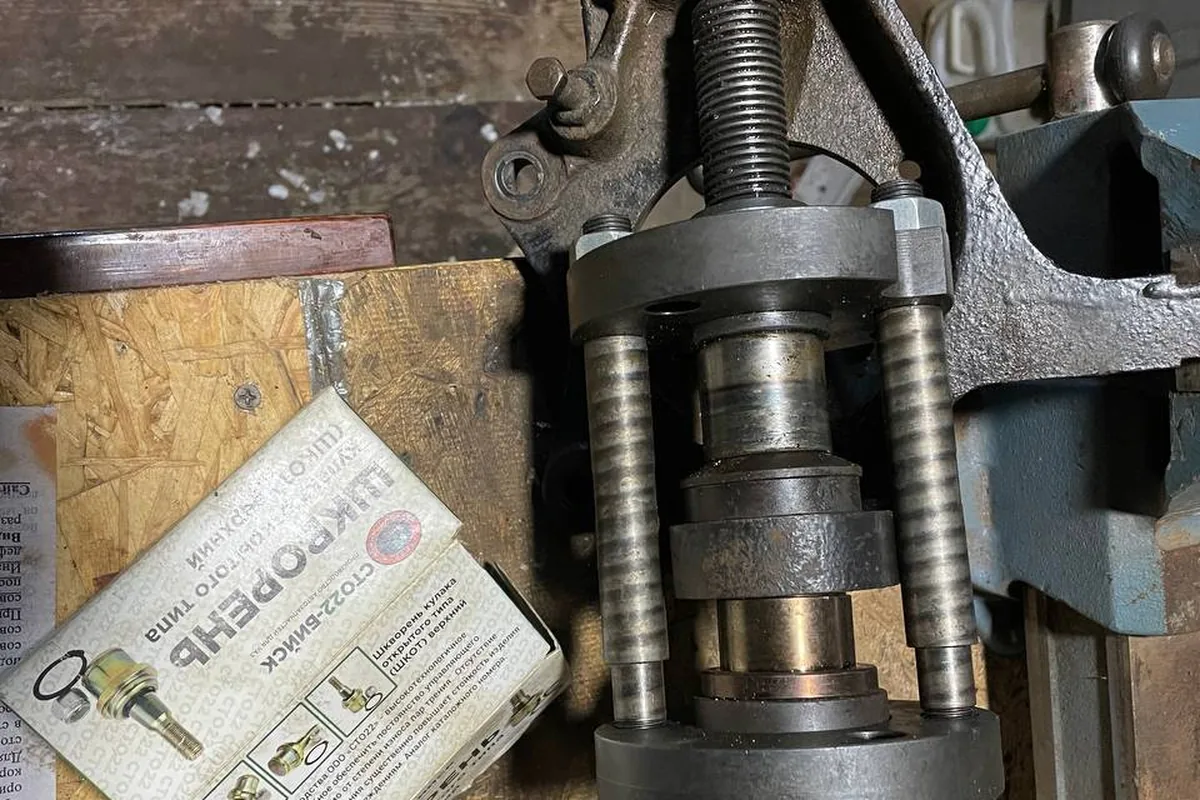

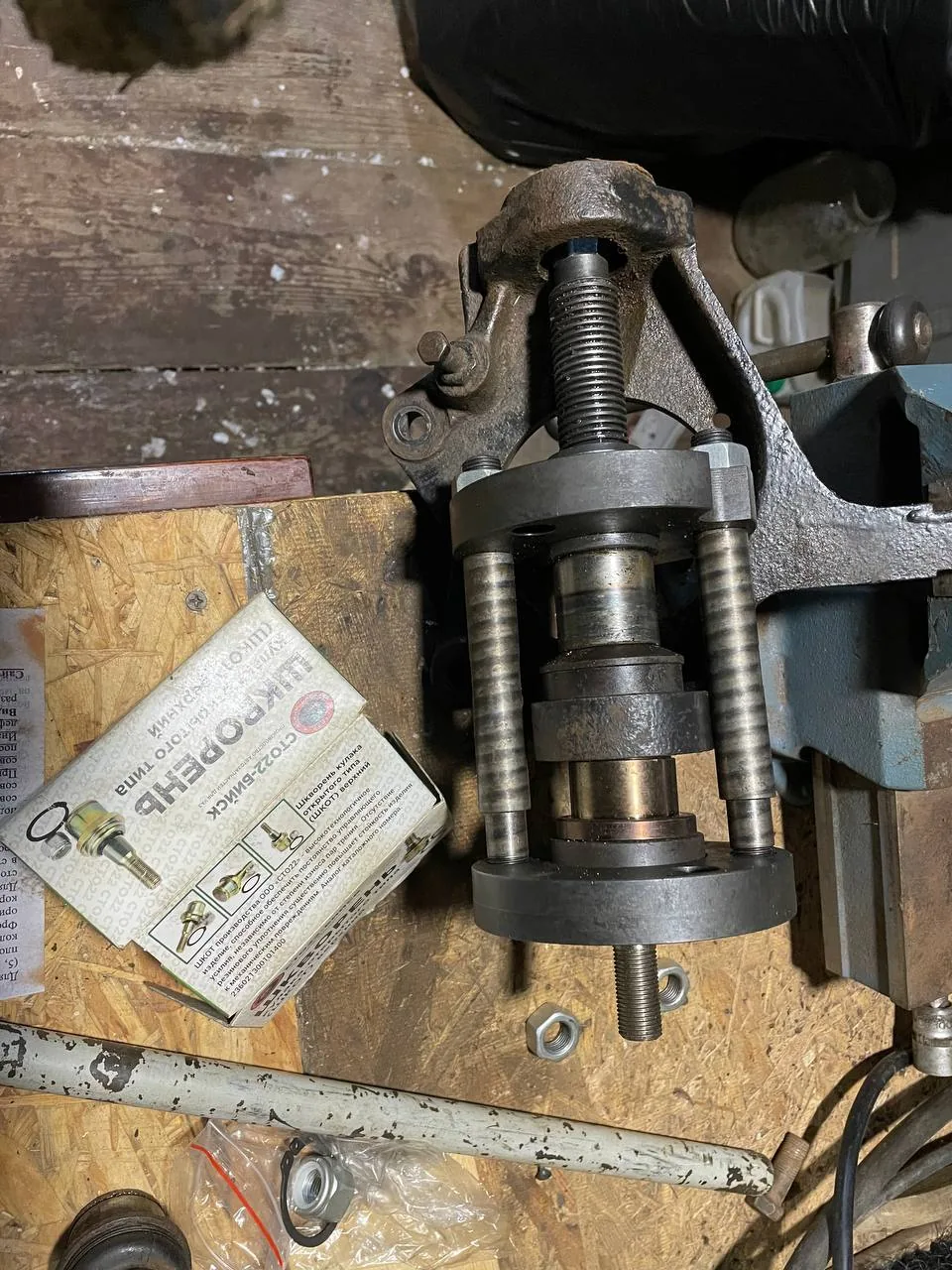

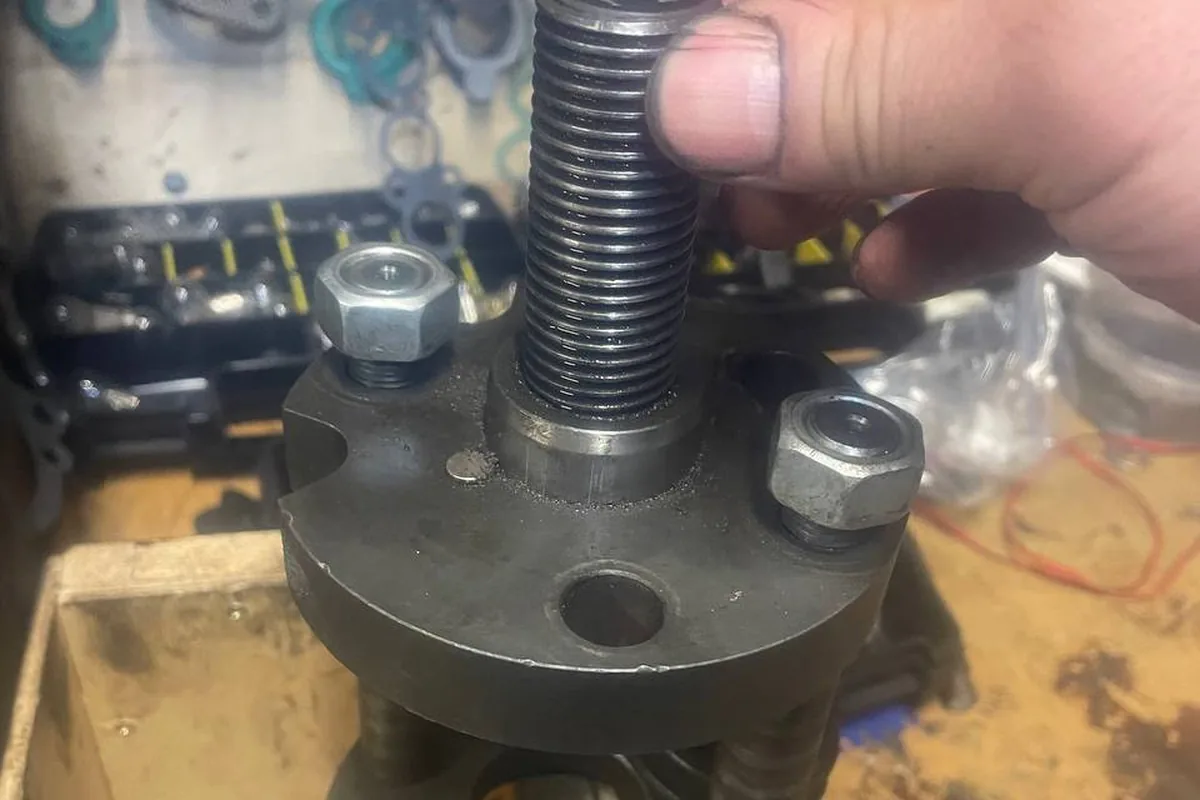

На мосту «Профи» подтягивать почти нечего: изношенный картридж меняют. Штатные узлы у владельцев живут по-разному — «до 30 доходили заводские», у другого нижние отходили всего 10 тыс. км. Замена — не просто выпрессовать и запрессовать. Кулак нужно отцентровать в вилке кондуктором и затянуть разрезную втулку с большим моментом.

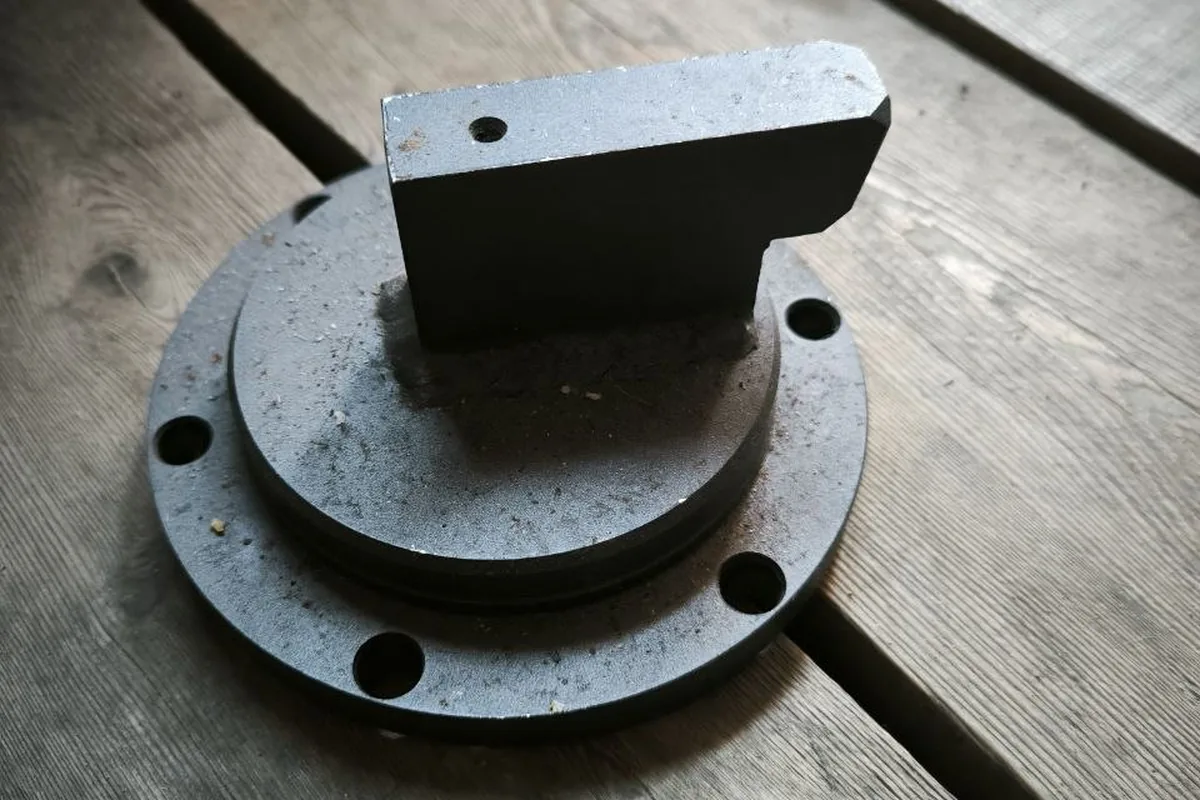

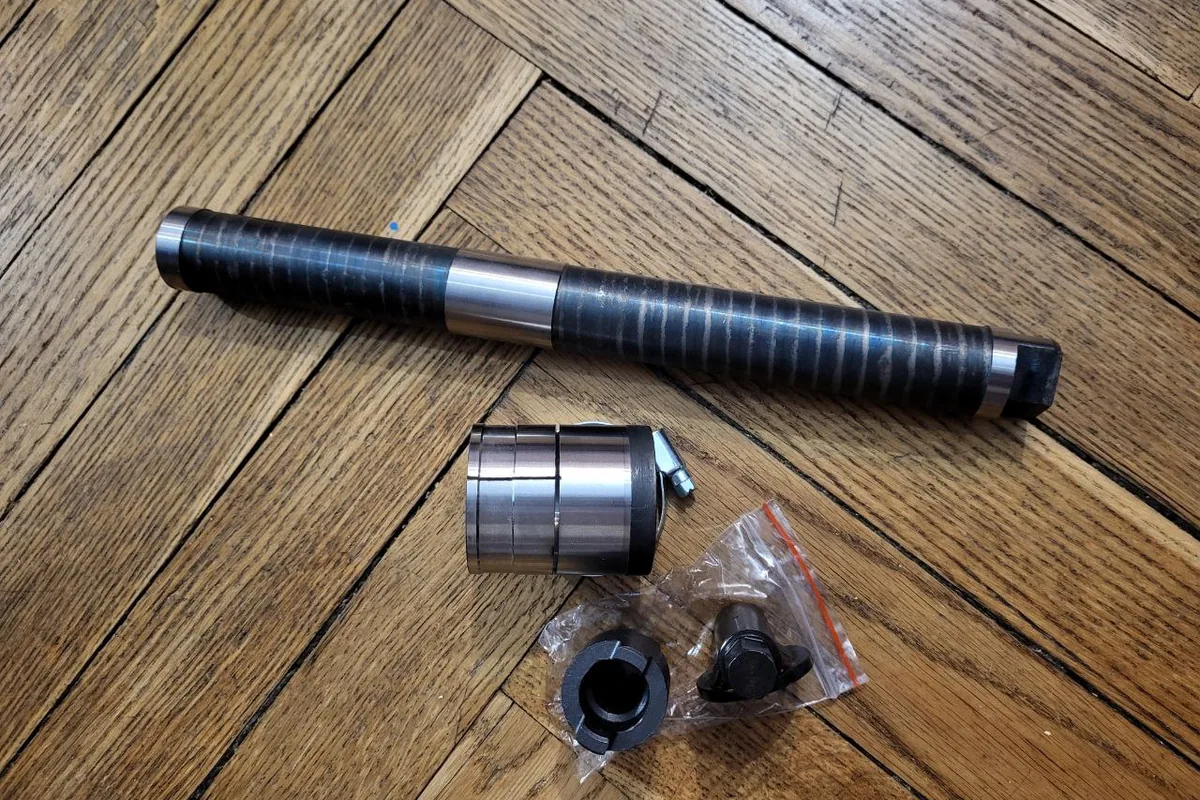

Кондуктор для центровки: ставишь его и шкворневым ключом тянешь разрезную втулку на нижнем шкворне с усилием 280 Н·м. На глаз, увы, не получится, а без этого замена шкворней — мартышкин труд.
Моменты, которые владельцы называют для ремкомплектов картриджей (Ваксойл и аналогов): натяг вилки 80 Н·м, гайка верхнего шкворня 180 Н·м, разрезная втулка или гайка нижнего — 250–280 Н·м. Это цифры для ремкомплектов, в руководстве УАЗ их нет, так что сверяйтесь с инструкцией своего комплекта.
Износ шкворней на открытом мосту часто идёт вместе с разбитыми втулками цапф и течью сальников полуосей. Поэтому переборку делают узлом: картриджи, втулки или стаканы цапф, сальники и при выработке ШРУСы. Один владелец в 2026 году перебрал открытый мост — шкворни, картриджи, полуоси, цапфы и приспособления — меньше чем за 70 000 ₽ вместе с доставкой. Про сальники этого моста — в статье про течи мостов, про ШРУСы — в статье про ШРУС и полуоси.
На закрытом кулаке шкворни не тянут «до упора». Их затягивают до преднатяга и проверяют усилием поворота кулака без рулевой тяги: слишком туго — руль не возвращается после поворота, слабо — колесо начнёт колотиться. Новые бронзовые вкладыши садятся на место, поэтому через первые тысячи километров подтяжку повторяют. На открытом мосту главное — центровка кулака кондуктором: перекошенный кулак съест новые картриджи и сальник полуоси за один сезон.
Решение за вас: что делать со своим узлом
- Закрытый кулак, люфт небольшой — подтяжка обоих шкворней с контролем соосности, затем повторная проверка через пару тысяч км.
- Закрытый кулак, подтяжка не держится — замена шкворней и вкладышей; если разбиты чашки — шаровая опора.
- Есть шимми, стоят шкворни на подшипниках — сначала проверить их затяжку, демпфер и кастор; не помогло — владельцы возвращаются на бронзу.
- Открытый кулак, люфт — замена картриджей с центровкой кондуктором, заодно втулки цапф и сальники.
- Машина на гарантии — шарниры поворотных кулаков покрыты на 24 месяца или 50 000 км, сначала к дилеру.
