Вибрация УАЗ Патриот на скорости и шимми: причины и порядок проверки

← УАЗ Патриот рестайлинг (05.2012 — н.в.)

Короткий ответ. У Патриота два разных явления, и лечат их по-разному. Шимми — когда после кочки на 70–120 км/ч передние колёса начинают колебаться, руль рвёт из рук и болтанка не проходит, пока не сбросишь скорость. Это передняя подвеска и рулевое: сайлентблоки продольных тяг («клюшек»), особенно полиуретановые, тяга панара, шкворни и шаровые, наконечники, мёртвый демпфер. Вибрация в окне скоростей (появилась на 80, ушла на 100) идёт от колёс или карданов. Искать начинают с колёс: это дёшево.

Шимми или вибрация: отличите за одну поездку

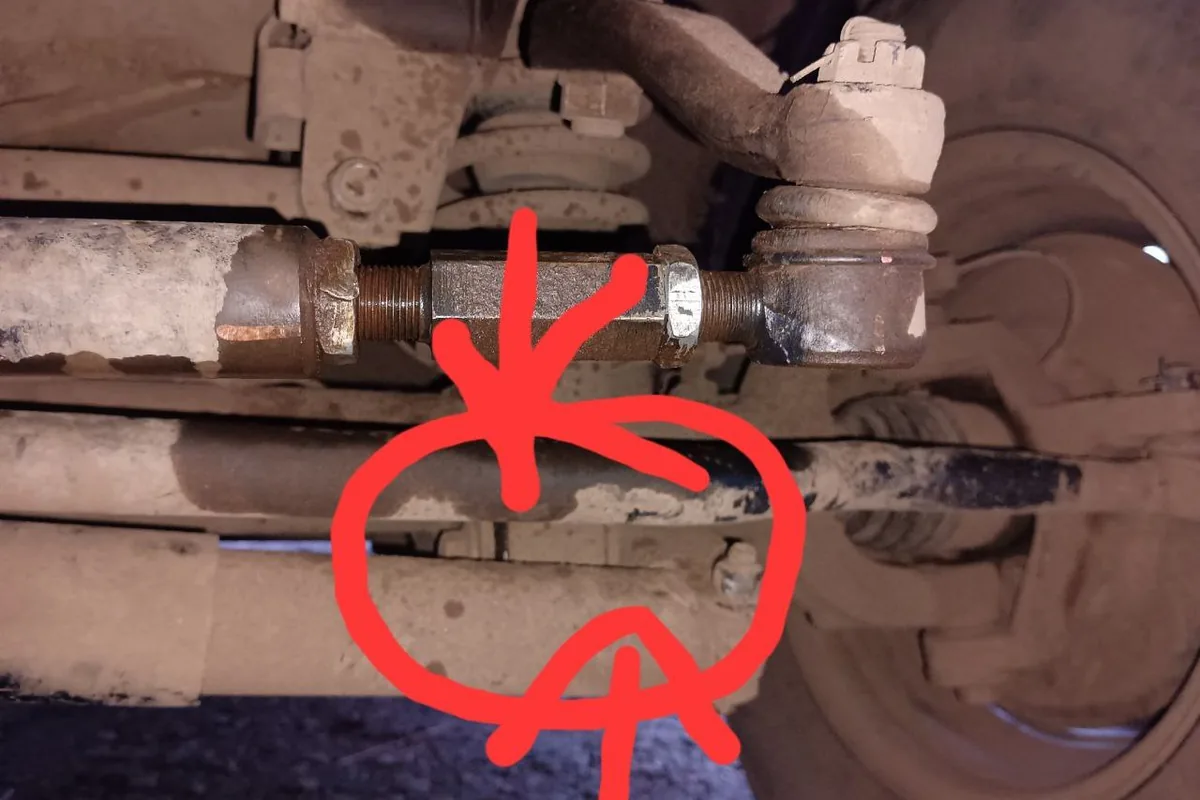

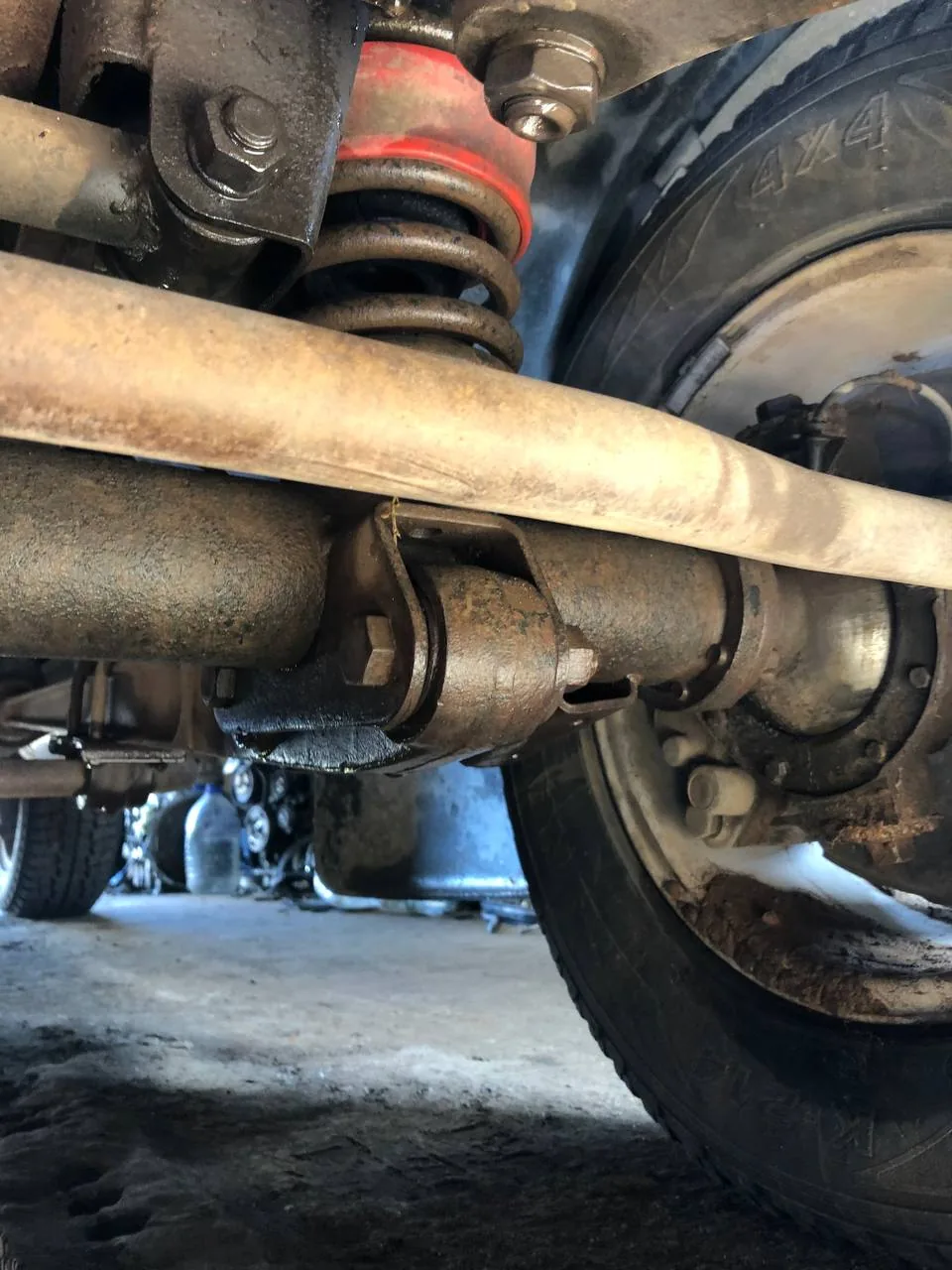

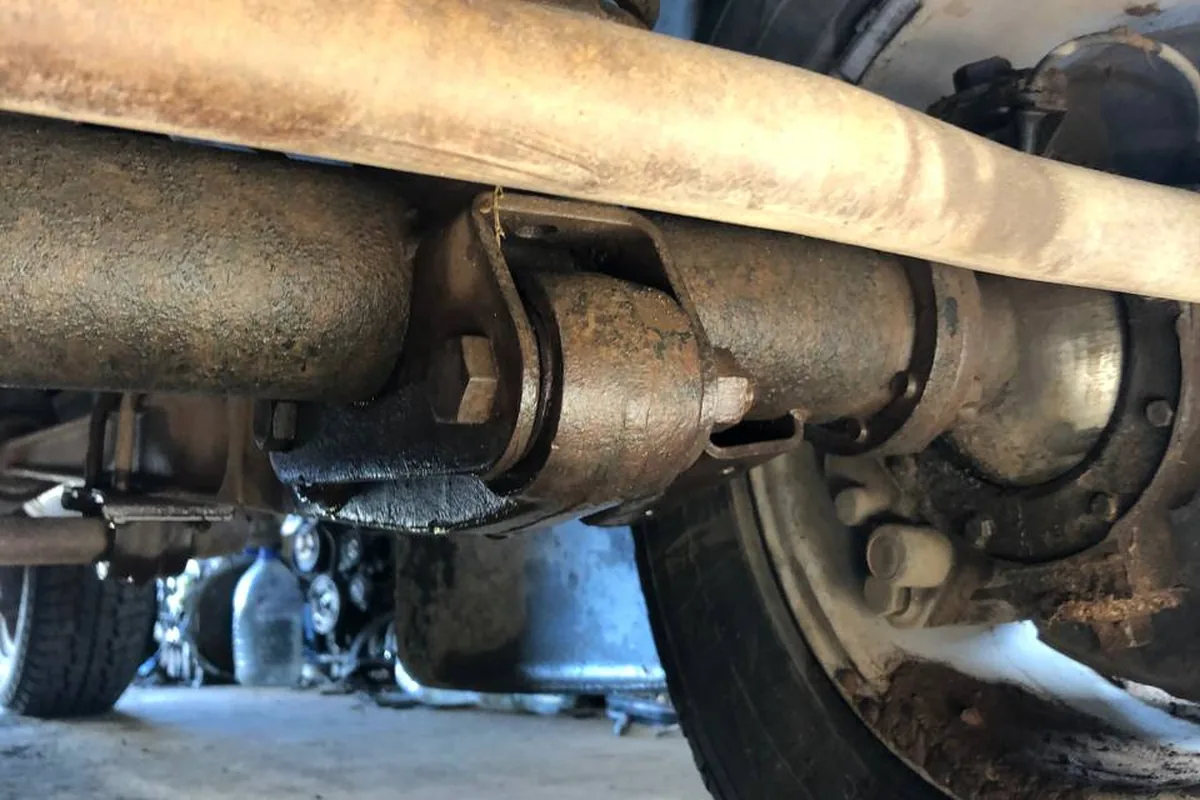

На фото видно: здесь зазор есть, а здесь нет — искать надо в сайлентблоках клюшек.

До ремонта шимми проявлялся так: если оно началось, то болтанка может и 10 секунд идти по всему кузову, и руль из рук вылетал. Сейчас просто в течение одной секунды руль по рукам бьёт, и само проходит.

Шимми надоело, поэтому владелец завалил кастор и поставил демпфер.

Шимми опасно: владельцы описывают, что в этот момент машина хуже слушается и руля, и педалей. Затягивать с поиском причины не стоит.

Шаг 1. Колёса и диски

Проверка колёс бесплатна или почти бесплатна, а причина находится в них часто. Руководство 2024 года допускает дисбаланс колеса не больше 500 г·см, предыдущие издания — 1000 г·см.

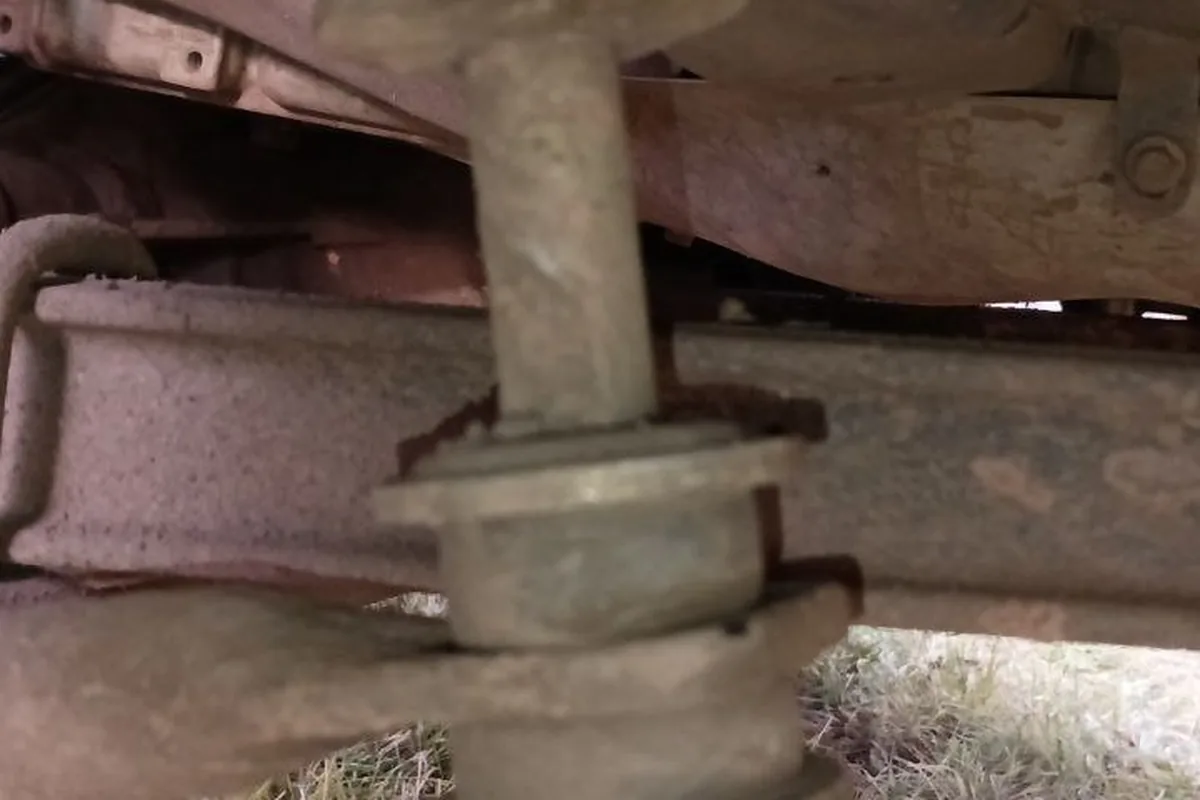

Резина внутри убита, стойка похожа на гнутую — после такой замены шимми и пришло.

• Балансировка всех четырёх колёс, в том числе после сезонной смены.
• Биение диска и «восьмёрка» шины. Кривую новую резину владельцы находили, например, у Nortec и Камы.
• Грыжи на протекторе у старой резины.
• Центральное отверстие. Если ЦО диска больше ступицы, колесо центрируется только гайками, и его может «бить». Владелец со штампованными дисками с ЦО 110,1 мм нашёл причину удара в руль на 70–80 км/ч именно здесь.
• Переставить передние колёса назад: если вибрация «переехала» или изменилась, дело в колёсах.

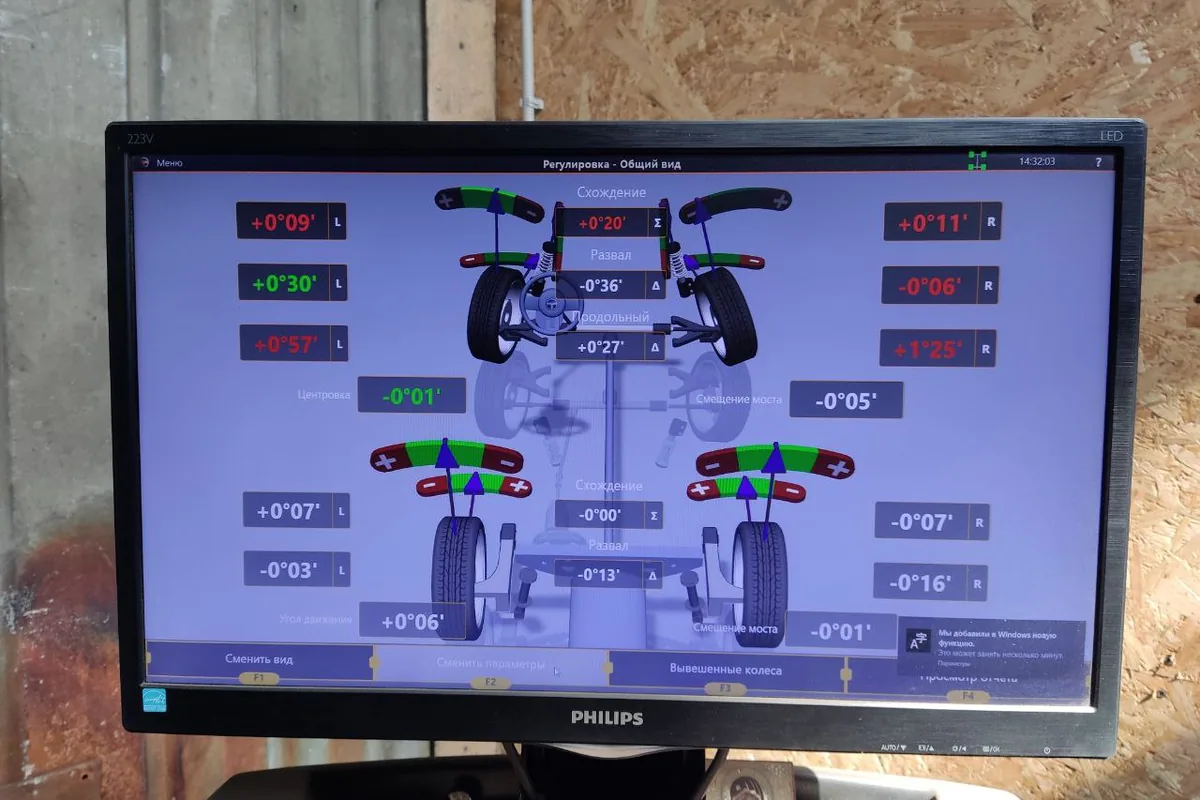

Замер до выставления схождения: красным стенд подсвечивает значения вне нормы.

По поводу вчерашней вибрации и поиска решения: два колеса восьмёркой, резина на диск не садится, танцевали над резиной с бубном — и вуаля, после часа балансировки полное отсутствие вибрации на 85–90 км/ч.

Про ЦО есть и обратное мнение: владелец, который эксплуатирует УАЗы больше 20 лет на разных дисках, проставочных колец не ставил ни разу и проблем не имел. Большие колёса вибрацию усиливают: «чем больше колесо, тем сильнее». Подробнее о размерах — в статье про большие колёса.

Шаг 2. Карданы, если вибрация в окне скоростей

Вибрация на 70–100 км/ч, которая меняется при сбросе газа, — повод снять кардан и проехать без него. Без заднего вала машина поедет на переднем мосту в 4H, без переднего — на заднем. Ушла вибрация — виноват снятый вал: крестовины, подвесной или шлицы. Порядок проверки — в статье про карданы. Если вибрация пропадает при отключённых хабах, смотрят передний кардан.

Если дёргать за рулевую тягу, мост шатается по оси — люфт сидит во втулках крепления клюшки, хотя сами блоки целы.

Появилась вибрация при сбросе газа на скорости выше 70. Скидывал задний кардан — вибрация ушла. Крестовины все в норме, подвесной новый, люфтов в хвостовиках нет.

Шаг 3. Передняя подвеска: клюшки и панар

Если это шимми, начинают с того, что держит мост на месте. Мост держат две продольные тяги («клюшки») и поперечная тяга панара.

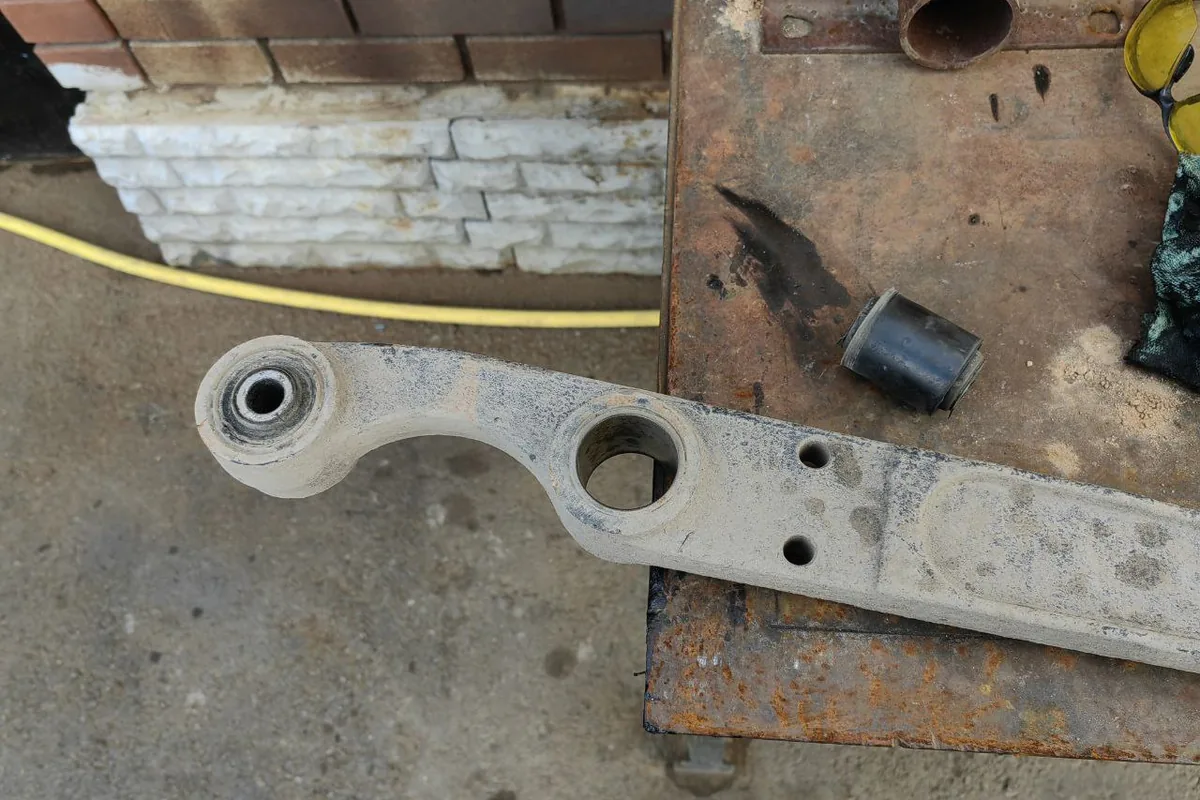

Из снятых клюшек выпали три внутренние резинки и втулка — такие блоки дают мосту гулять и раскачивают шимми.

• Сайлентблоки клюшек. Жёсткий полиуретан в продольных тягах — частая находка у тех, кто после «улучшения» подвески поймал шимми. Один владелец считает его причиной 90% случаев. Штатные резинки на новых машинах тоже быстро сдаются: на Патриоте 2024 года их меняли на 6 000 км.
• Тяга панара. Затяжка болтов и сайлентблоки. Открученную тягу панара владельцы тоже находили как причину шимми.

Действия по порядку: 1 — тягу панара, затяжку болтов и сайлентблоки. 2 — верхний ШКОТ, вдруг разрезная втулка вообще не клинит конус. 3 — демпфер: если он мёртвый, то после 100 км/ч шимми возможен. И отвечать не надо, если вдруг вкатили в продольные тяги (клюшки) сайлентблоки из полиуретана — то это однозначно они.

Тяги и сайлентблоки разобраны в статье про тяги передней подвески.

Шаг 4. Шкворни, шаровые, ступицы, наконечники

Любой люфт в колесе раскачивает шимми. По отдельности люфты мелкие, а вместе дают болтанку.

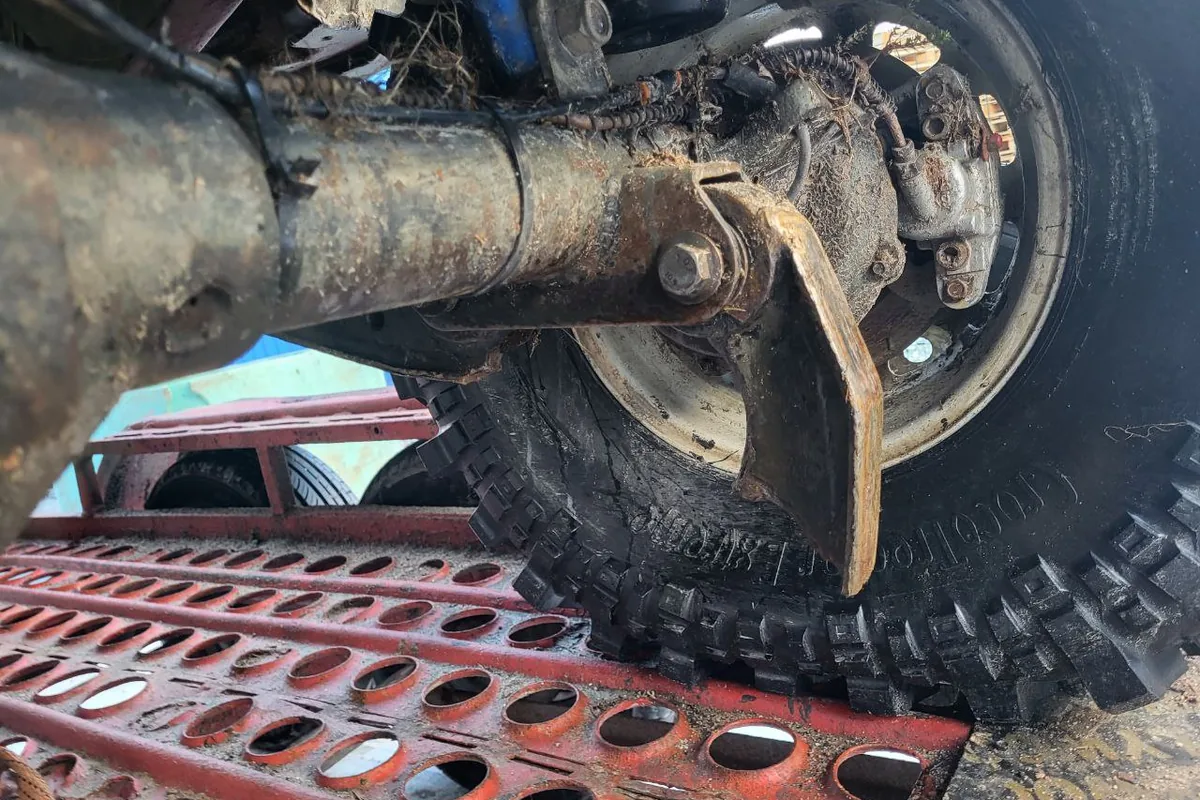

Клюшки на полиуретане не скручиваются как резина, поэтому ломаются даже усиленные — здесь сломан кронштейн.

• Шкворни (закрытый кулак) или шаровые и картриджи (открытый мост). На новых машинах их протягивают: владелец Патриота 2024 года поймал шимми на 8 000 км и избавился от него протяжкой шаровых.
• Шкворни на подшипниках. Несколько владельцев избавились от шимми, вернувшись на бронзу. Подробно — в статье про шкворни.
• Подшипники ступиц: регулировка и люфт.
• Рулевые наконечники, рулевой кардан, люфт рулевого механизма. По руководству суммарный люфт руля не больше 20°.

Шаг 5. Демпфер и кастор

Руководство 2024 года прямо указывает: рулевой демпфер на Патриоте есть и обслуживания не требует, то есть при износе его меняют. Владельцы ставят демпферы усиленнее штатного, и многим это помогает.

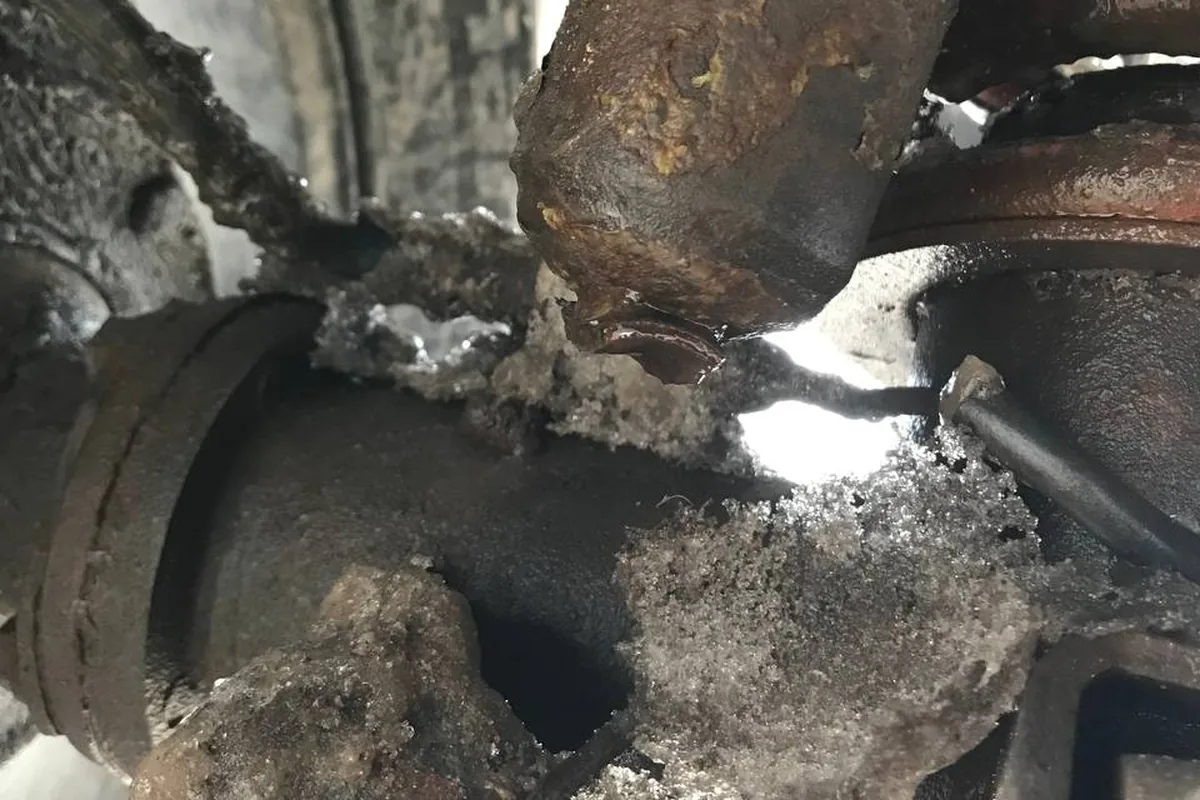

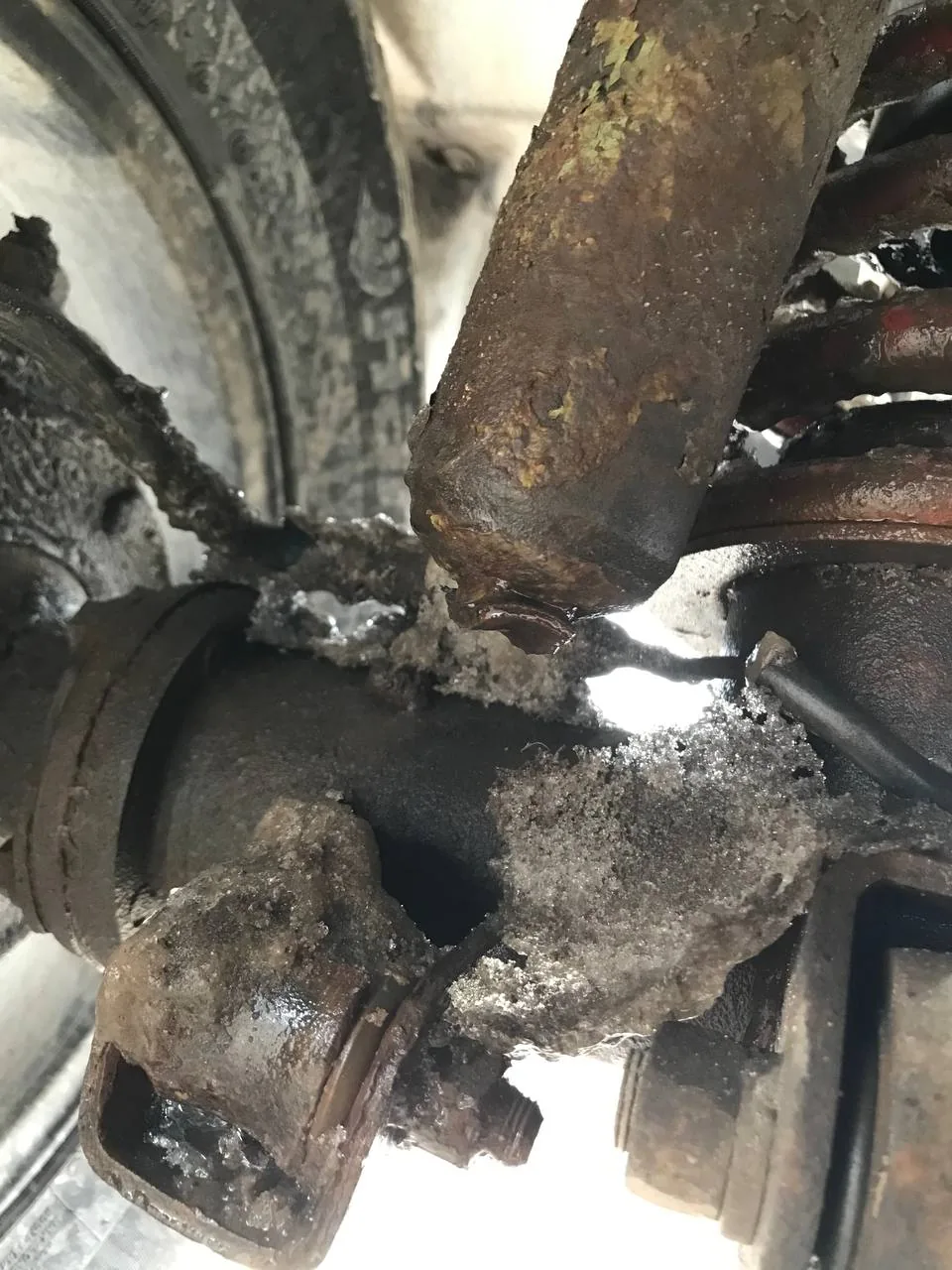

Одна из найденных причин шимми — сгнившее и разрушенное крепление в передней подвеске.

У меня 2013 года. Шимми был на 95, перепробовал всё, но поставил демпфер от РИФ — и всё, забыл о проблеме. Рулёжка стала лучше, дорогу держит лучше и шимми гасит в зародыше.

С кастором (продольным наклоном шкворня) владельцы спорят. Одни советуют увеличивать его клюшками или шаровыми опорами «+8» и считают это лечением. Другие называют кастор +8 «колхозом», который сам вызывает шимми. Третьи объясняют, что «+8» к штатному углу — это перебор, и важен итоговый угол около 8°, а не прибавка. Владельцы пересказывают случай, когда вибрация появилась с клюшками +5 на новом мосту и ушла с клюшками +3. Кастор после лифта и замены тяг обязательно проверяют на стенде: про лифт — в статье про лифт подвески.

Мнение слесаря

Шимми на мостовой машине — резонанс, который раскачивает сумма мелких люфтов. Поэтому одна новая деталь его редко лечит, а одна плохая деталь (полиуретан в клюшках, открученный панар) вызывает часто. Не меняйте всё подряд: вывесьте перед, проверьте люфты по очереди, затяните резьбовые соединения тяг, потом ставьте демпфер. Кастор трогайте последним и только по замеру на стенде.

Порядок проверки одной страницей

1. Колёса: балансировка, биение, грыжи, ЦО, перестановка перёд-зад.
2. Вибрация в окне скоростей и на сбросе газа — снять по очереди карданы, проверить крестовины, шлицы, подвесной.
3. Шимми после кочки — затяжка и сайлентблоки тяги панара.
4. Сайлентблоки клюшек; полиуретан — первый подозреваемый.
5. Шкворни или шаровые и картриджи, подшипники ступиц, наконечники, люфт руля (норма до 20°). Подробнее о рулевом — в статье про рулевое управление.
6. Демпфер: заменить на исправный или усиленный.
7. Кастор и схождение — на стенде, особенно после лифта или замены клюшек.

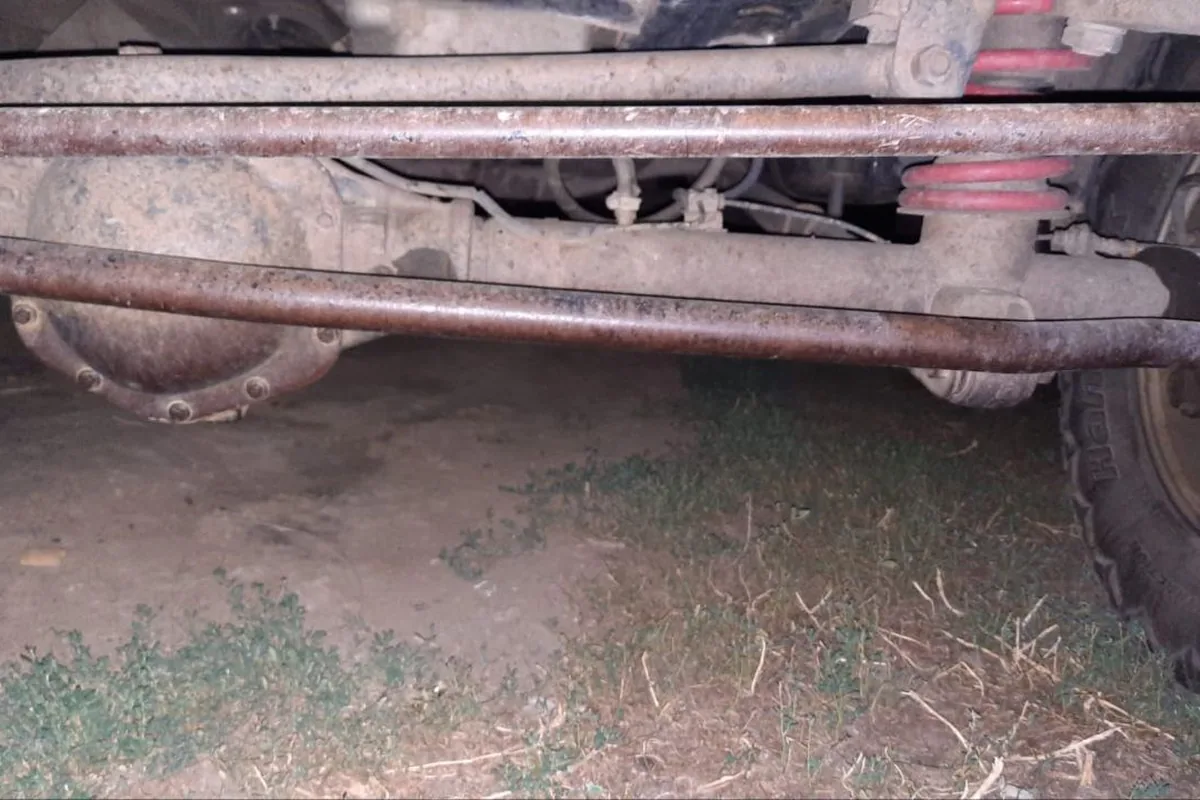

Шимми ушло после того, как на верхней тяге подтянули и законтрили регулируемые наконечники: без контргайки они со временем ослабевают.
