Предохранители и реле Лады Весты: где стоят и что запрещает завод

← Лада Веста рестайлинг (02.2022 — н.в.)

Короткий ответ. Предохранители и реле на Весте стоят в двух местах: в салоне у водителя и в моторном отсеке. Соответствие номиналов указано в таблицах приложения 4 руководства по эксплуатации.

Завод формулирует запрет жёстко: не допускается применение предохранителей и реле, отличающихся по номиналу от рекомендуемых — это может привести к отказам, коротким замыканиям и возгоранию автомобиля.

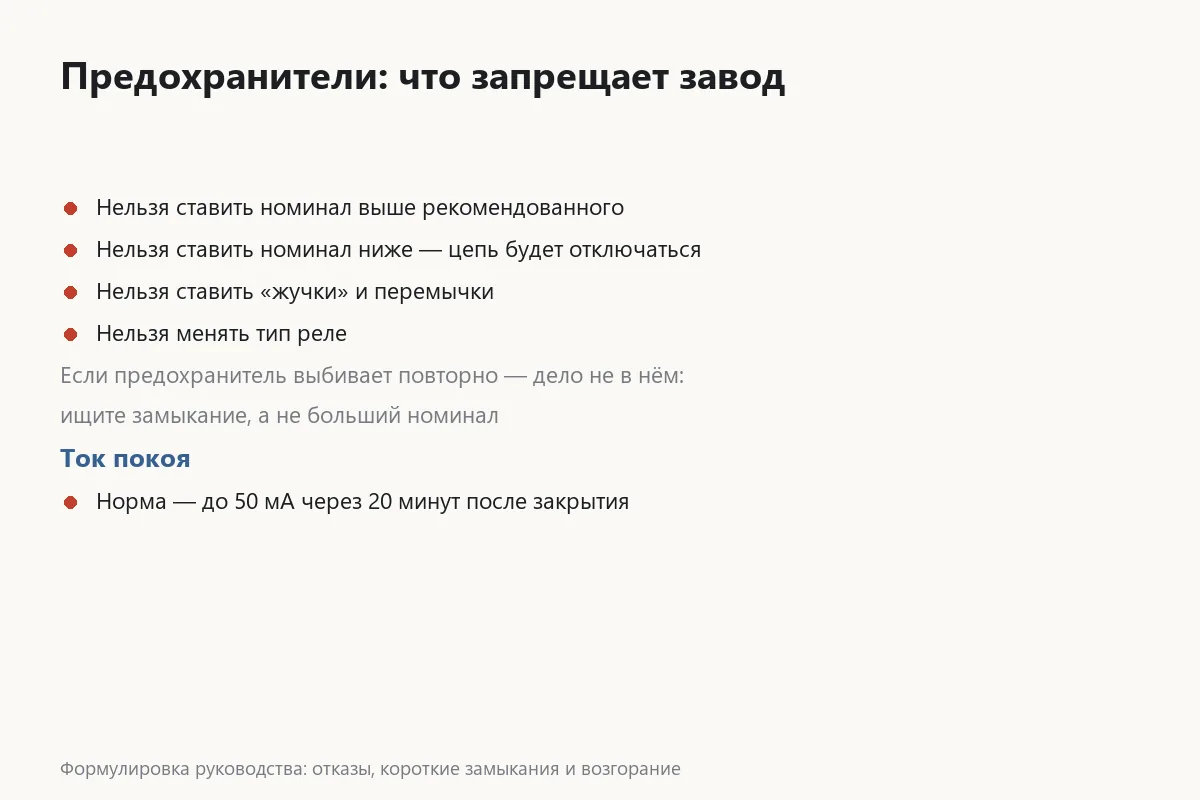

Что запрещает руководство

• Ставить предохранитель большего номинала — защита перестаёт работать, и вместо копеечной вставки горит проводка;
• ставить меньший номинал — цепь будет отключаться при нормальной нагрузке;
• «жучки» и перемычки — прямой путь к возгоранию;
• использовать реле другого типа.

Практический вывод: если предохранитель выбивает повторно, проблема не в нём. Замена на больший номинал не решает, а маскирует неисправность.

Как искать неисправность

1. Определите, что именно перестало работать — одна функция или группа;
2. найдите цепь в таблице приложения руководства;
3. проверьте предохранитель визуально и прозвонкой: перегоревший виден не всегда;
4. замените на такой же номинал;
5. выбило снова — ищите замыкание, а не больший номинал.

Повторно выбивающий предохранитель означает замыкание, а не необходимость поставить больший номинал

Группа функций пропала одновременно — значит, это общая цепь или реле. Одна функция — её собственный предохранитель или сам потребитель.

Предохранители и ток утечки

Блок предохранителей — основной инструмент при поиске потребителя, который не даёт машине уснуть. У владельцев Весты это актуально: батарея садится за две недели при ежедневной езде.

1. Закройте машину, подождите 20 минут;
2. мультиметр в разрыв минусовой клеммы, норма — до 50 мА;
3. вынимайте предохранители по одному, глядя на показания;
4. ток упал — виновник в этой цепи;
5. чаще всего это допоборудование: сигнализация, регистратор, неродная магнитола.

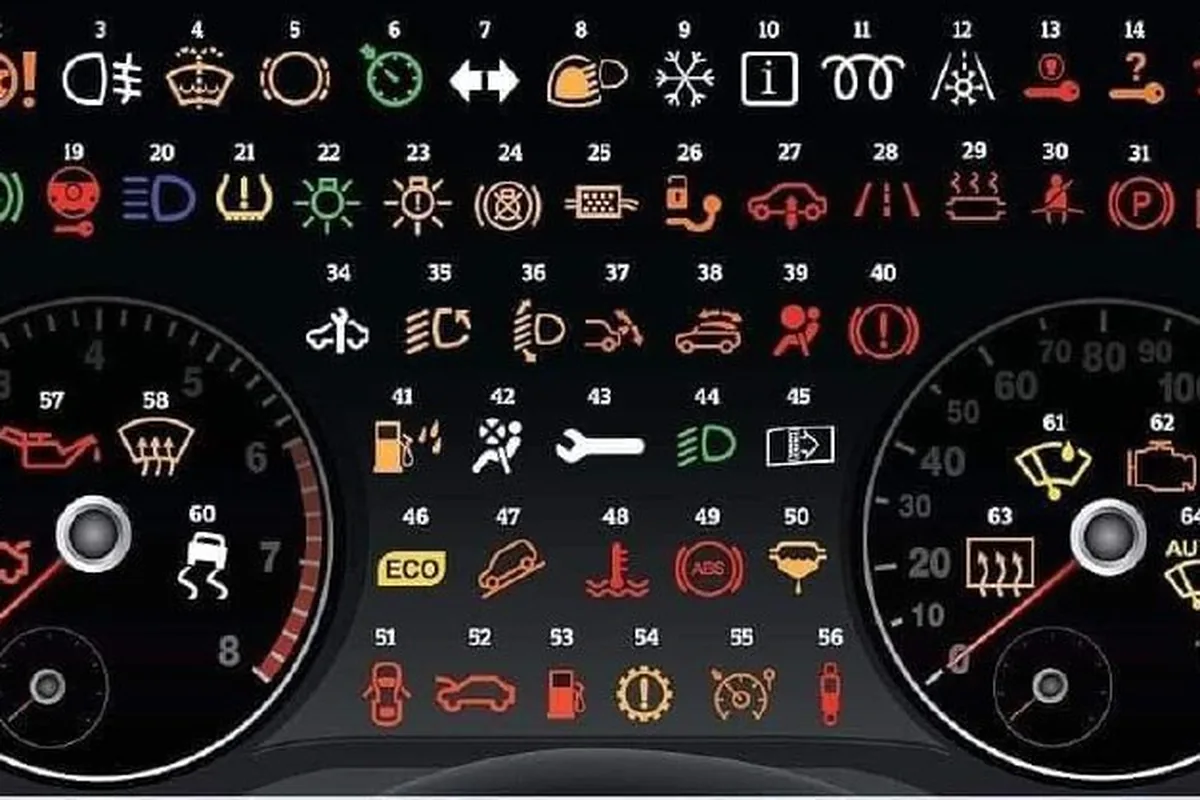

Типовые обозначения контрольных ламп: по такой схеме и разбирают, что именно загорелось

Подробно — в статьях про аккумулятор и сигнализацию.

Мнение установщика

Держите в бардачке несколько запасных предохранителей ходовых номиналов и пинцет для их извлечения — это стоит копейки и однажды спасёт поездку. И если ставите допы сами, берите питание через отдельный предохранитель, а не «в разрыв ближайшего»: иначе при отказе вы будете искать причину неделю.

Реле и ошибки по шине

Часть отказов на Весте выглядит как «сгорел предохранитель», а на деле это потеря связи по шине между блоками. Пример из практики владельцев — ошибка по генератору с потерей связи по LIN. Здесь предохранители ни при чём: смотреть надо разъёмы и проводку.

Отличить просто: предохранитель отключает питание полностью, а ошибка по шине оставляет устройство «живым», но неуправляемым.

Типовые случаи

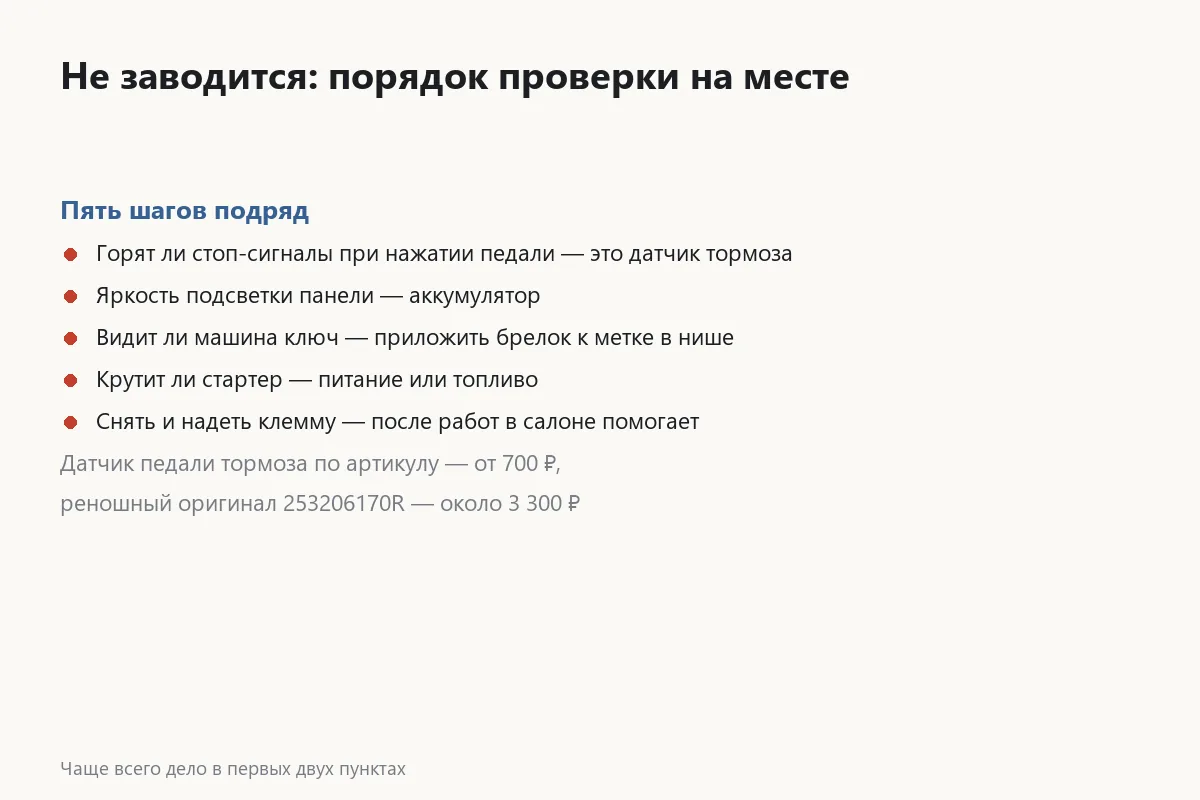

Пять шагов на месте: чаще всего дело в первых двух — датчике педали тормоза и аккумуляторе

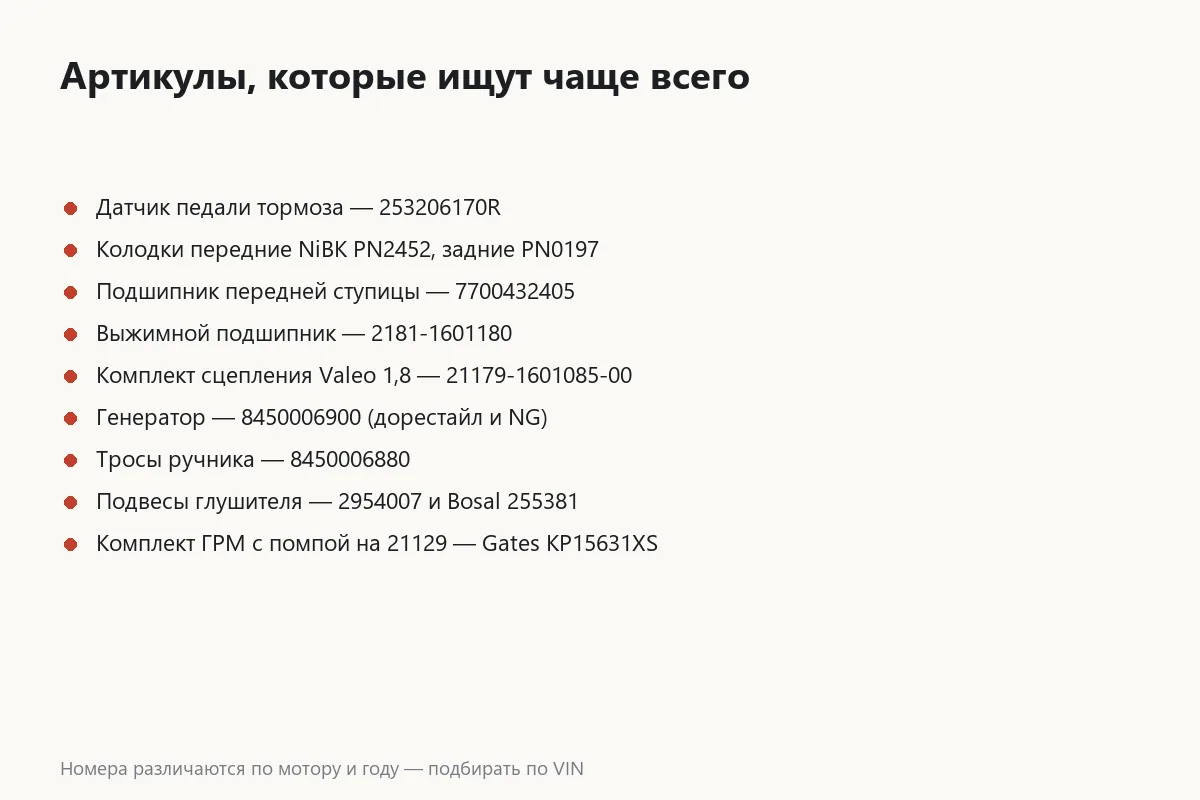

Номера, которые владельцы передают друг другу: от датчика педали тормоза до комплекта ГРМ с помпой

Последняя строка важна: на Весте «не горят стопы» почти всегда означает датчик педали тормоза, и машина при этом ещё и не заводится, см. не заводится.
