Проводка Нивы Легенды (21214): масса, окислы, скрутки прошлых владельцев и «плавающие» неисправности

← Лада Нива Легенд (11.2020 — н.в.)

Короткий ответ. Большая часть «электрических загадок» Нивы — это не блоки и датчики, а плохая масса, окисленные разъёмы и скрутки, оставшиеся от прошлых хозяев и установщиков допов. Первое, что делают владельцы, — усиливают массу «минус АКБ — кузов» проводом 16–25 мм², перебирают проводку под панелью и убирают скрутки. Норма напряжения на заведённом моторе — около 13,8–14,4 В.

Какие симптомы дают проблемы с проводкой

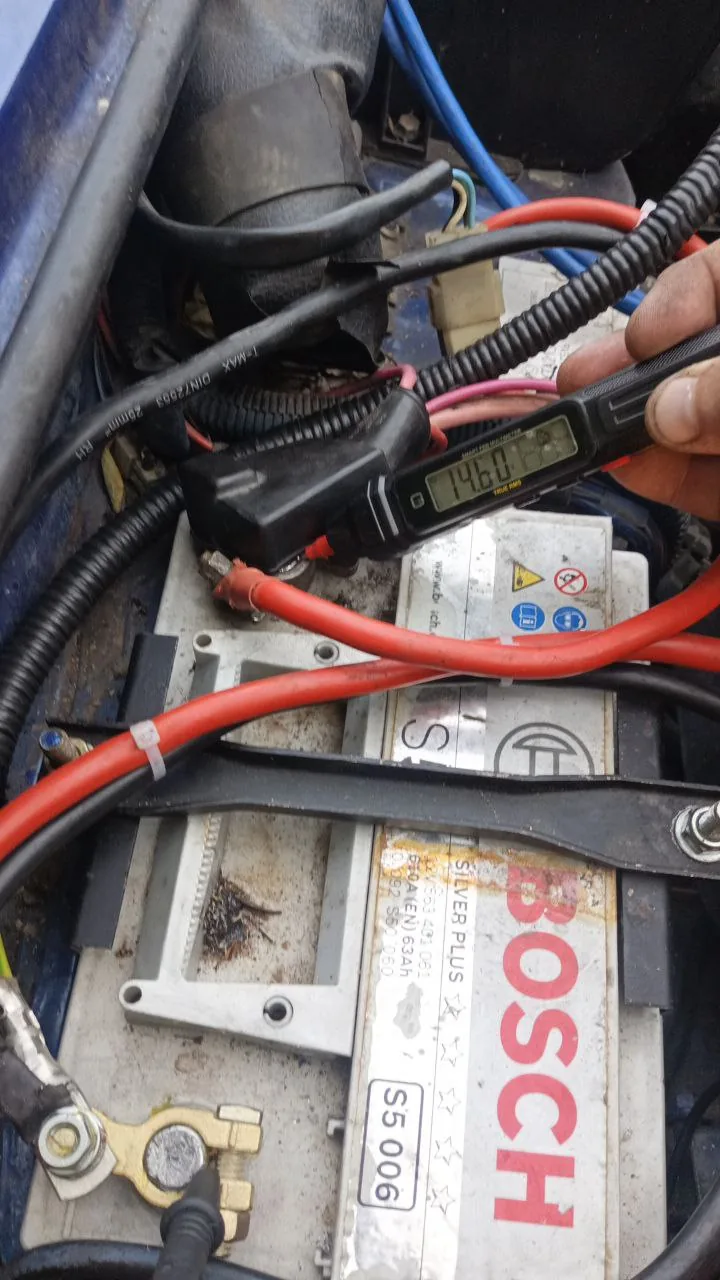

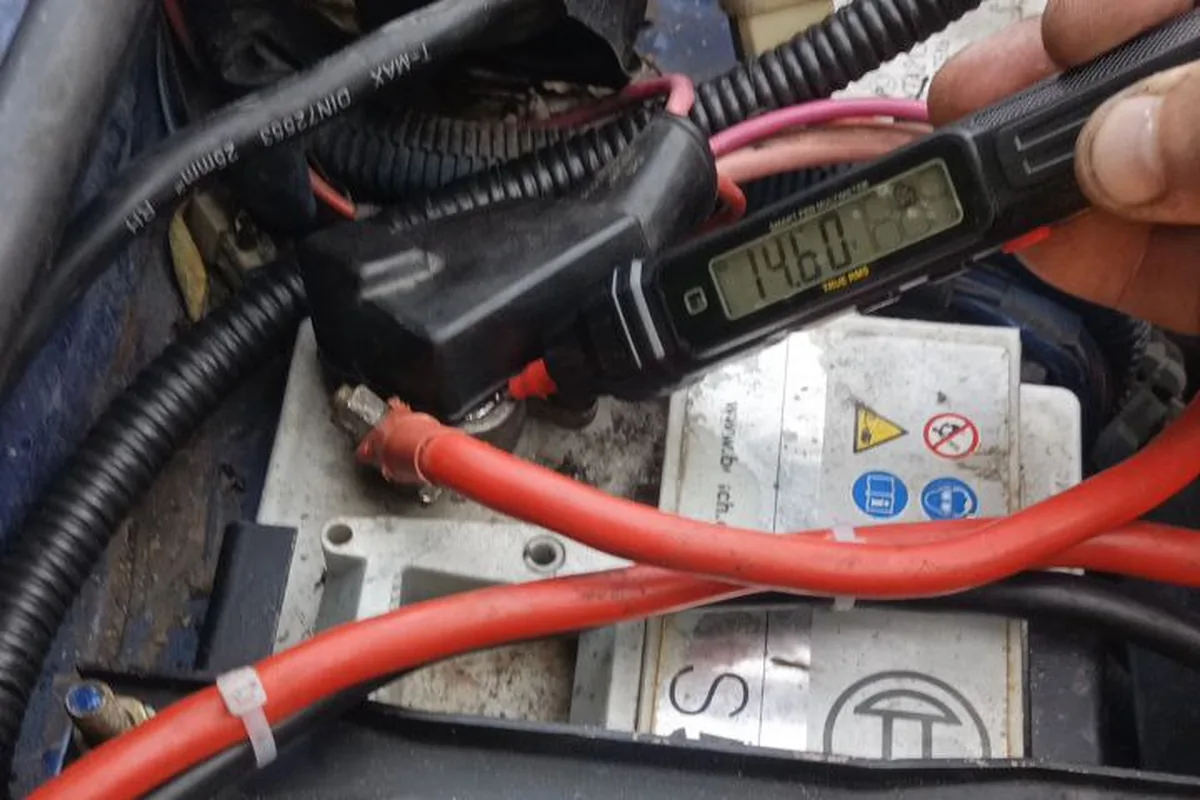

Проводку массы переделали целиком: две новые косы 16 мм² с двигателя на кузов, 25 мм² на стартер и 50 мм² на кузов под лебёдку. После этого на клеммах 14,6 В.

Масса

У Нивы несколько точек массы: аккумулятор — кузов, двигатель — кузов, отдельные точки под панелью. Если хоть одна окислена, напряжение гуляет, а потребители работают через раз. Совет, который дают почти в каждом случае, — начать с массы.

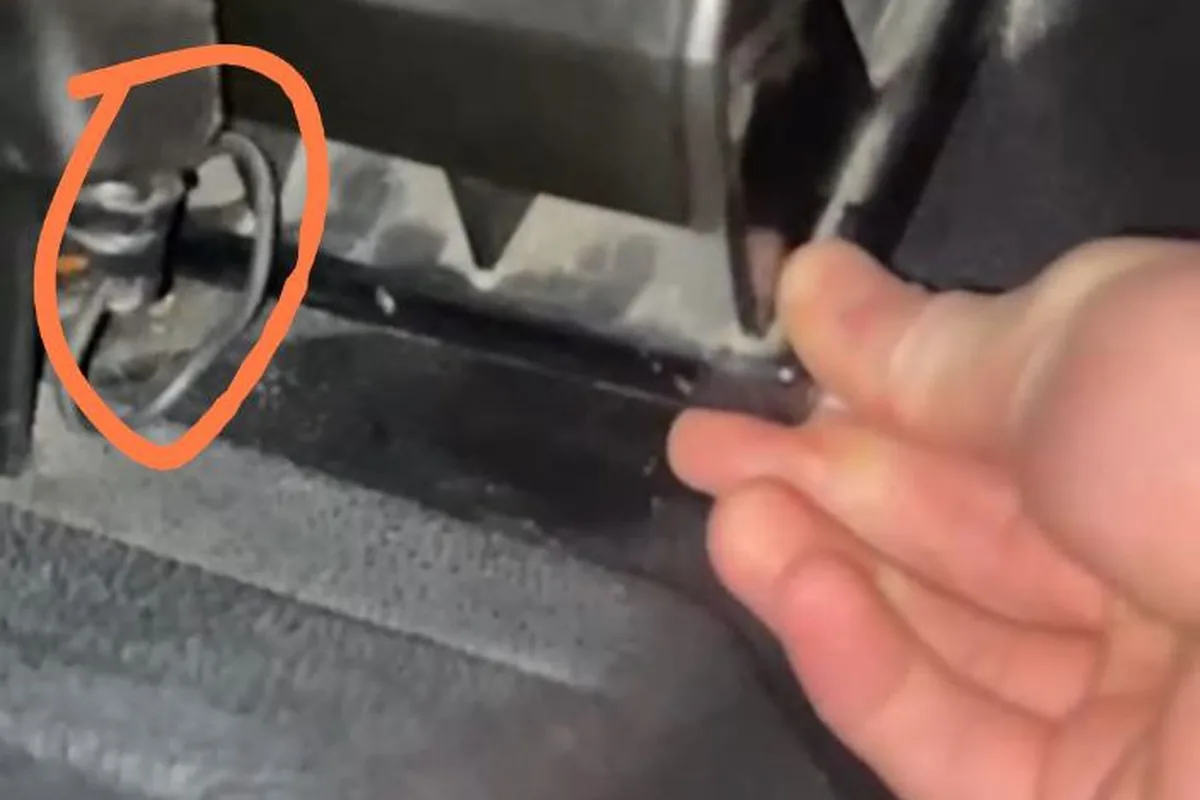

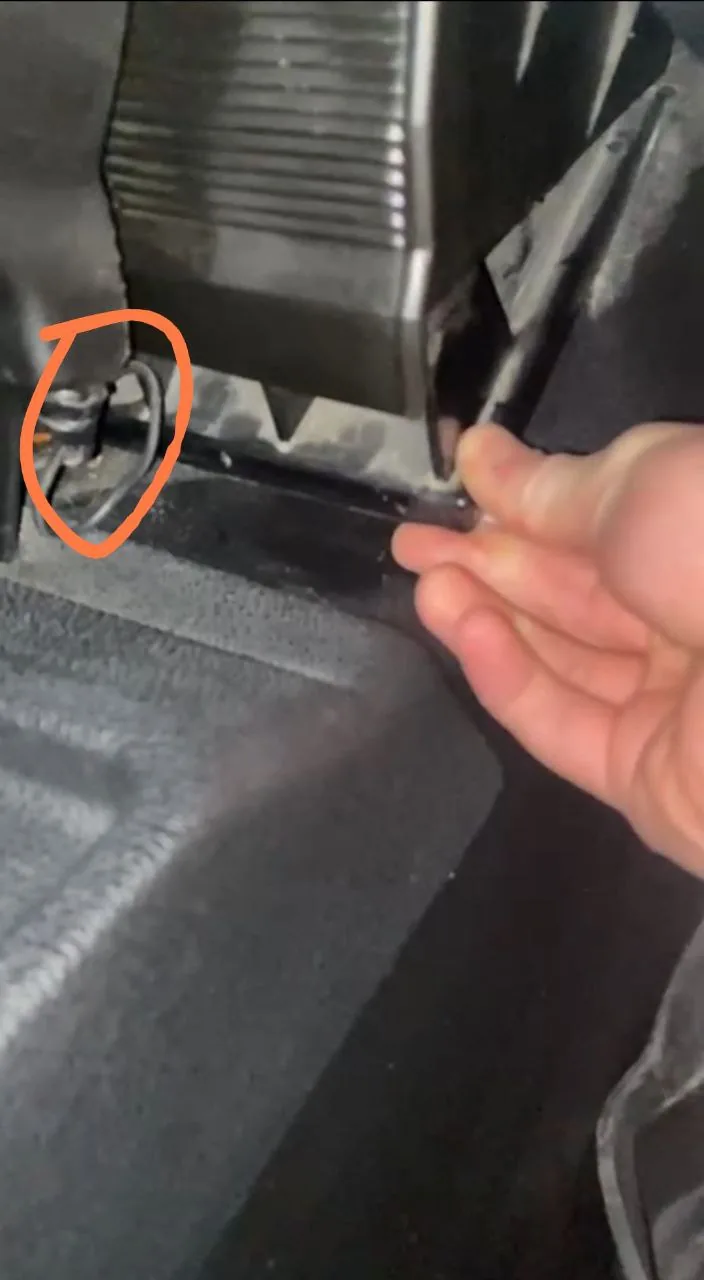

После установки магнитолы разъём провалился за панель — отсюда пропажа питания у потребителя. Чужой монтаж первым делом проверяют руками.

Замени массу «минус АКБ — кузов» на 16 мм² или вообще на 25 мм². И обрати внимание на чистоту радиаторов.

Если после пуска напряжение на питании ЭБУ проседает ниже 7 вольт, мотор может заглохнуть сразу после запуска. При пуске просадка до 8 В нормальна, ниже — повод чистить массу и колодку контроллера.

Скрутки и «наследство» прошлых владельцев

На Ниве с пробегом под панелью часто обнаруживаются скрутки от сигнализаций, магнитол и допсвета. Они окисляются, греются и дают просадку напряжения. Один из владельцев перебрал проводку и выкинул несколько метров лишнего.

Под панелью у блока предохранителей вода с лобового после дождя и мойки капает прямо на разъёмы. Итог — короткие замыкания.

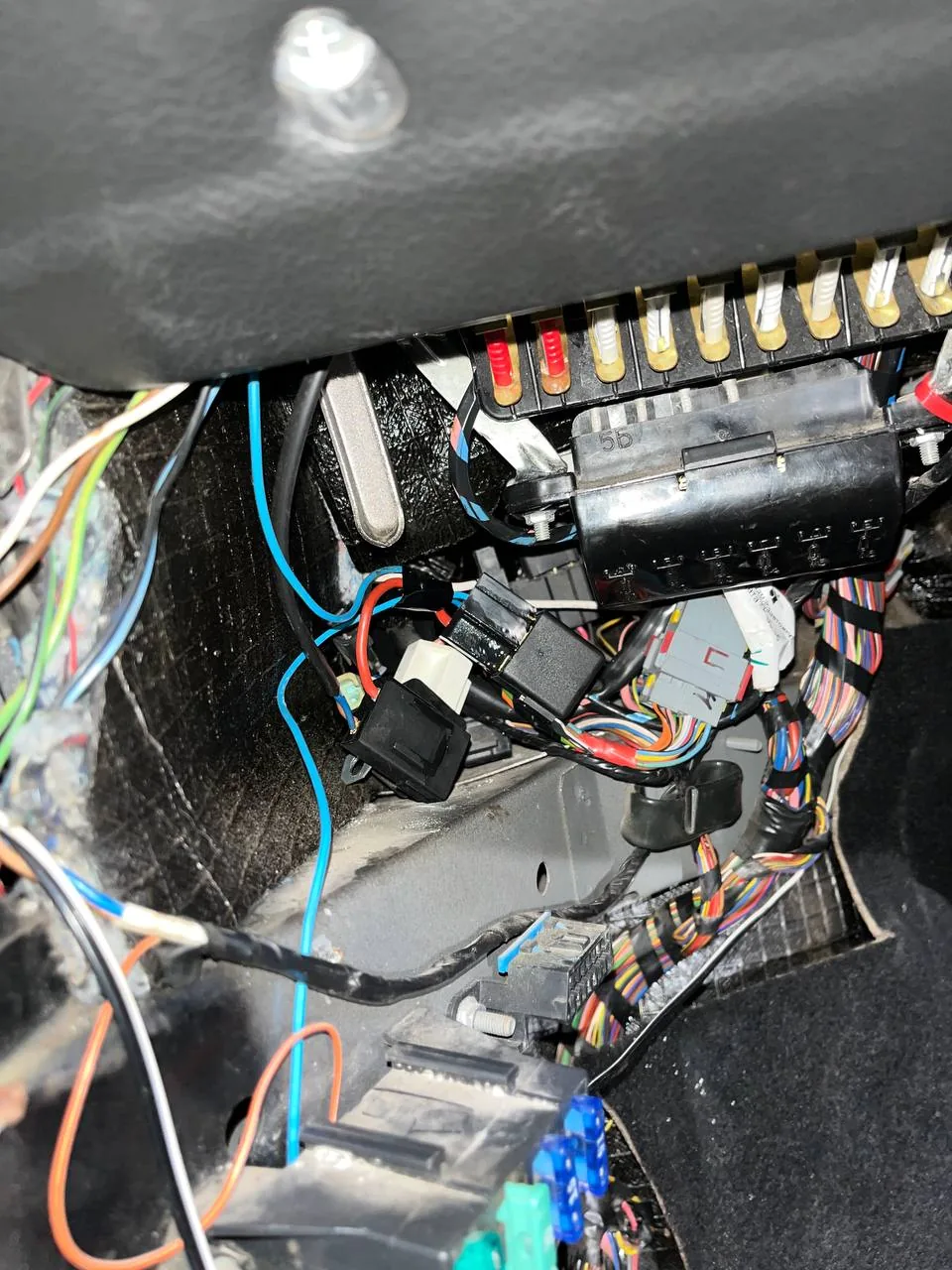

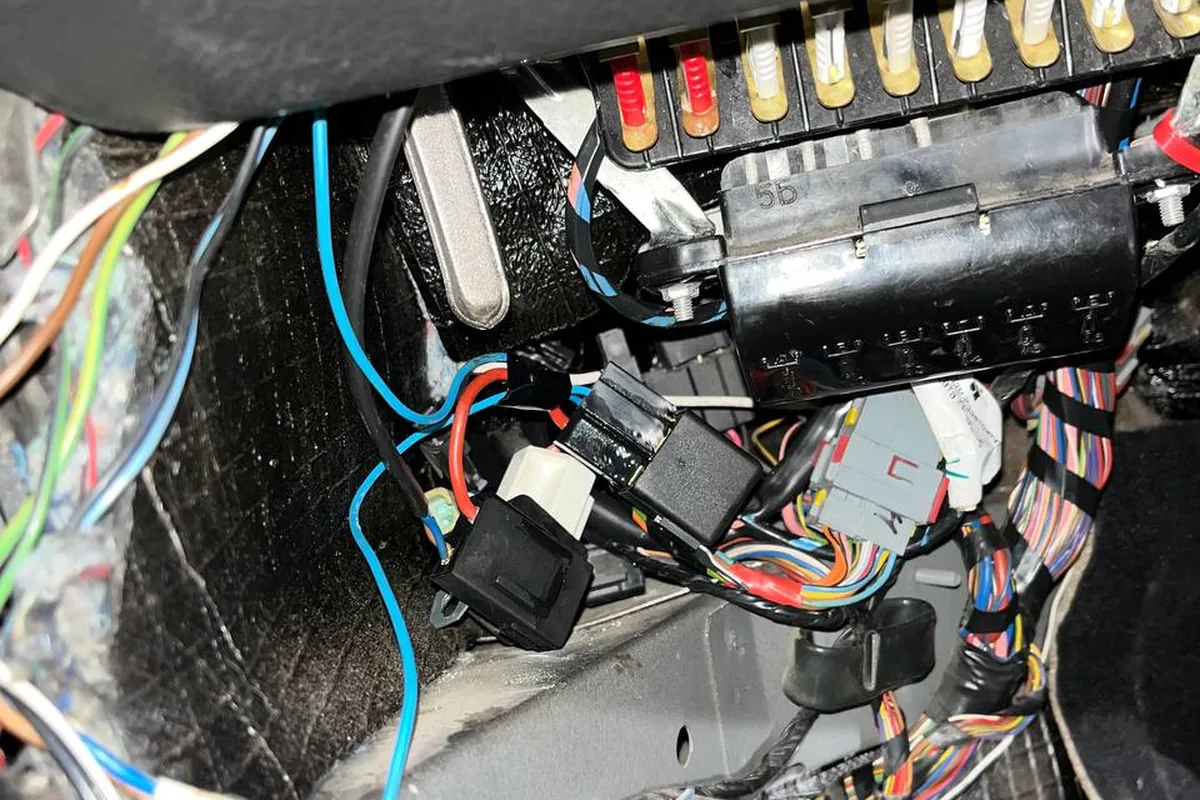

Сегодня перебрал всю проводку под панелью. Убрал все скрутки от предхоза, всё, что нужно, переделал на клеммы папа-мама. ЭСП еле поднимались, сейчас очень быстро. При включении всех потребителей просадка была на 1.4–1.8 В, сейчас всего на 0.5 В. Суммарно посчитал около 6 метров лишней проводки выкинул.

Мнение установщика

Допы — сигнализацию, магнитолу, свет, лебёдку — подключают через отдельный блок предохранителей с питанием прямо от аккумулятора через свой предохранитель и реле, а не «врезкой» в штатные цепи. Сечение провода выбирают под ток и длину, а номинал предохранителя — под провод, а не под потребитель. И никаких скруток: только пайка с термоусадкой или обжимные клеммы. По руководству допоборудование на гарантийной машине ставится у дилера с отметкой в книжке.

Разъёмы и вода

Отдельная беда — вода под торпедо. Она доходит до колодок и блоков, и через некоторое время появляются окислы и «плавающие» отказы. Если в салоне течёт, это надо устранить в первую очередь: вода в салоне.

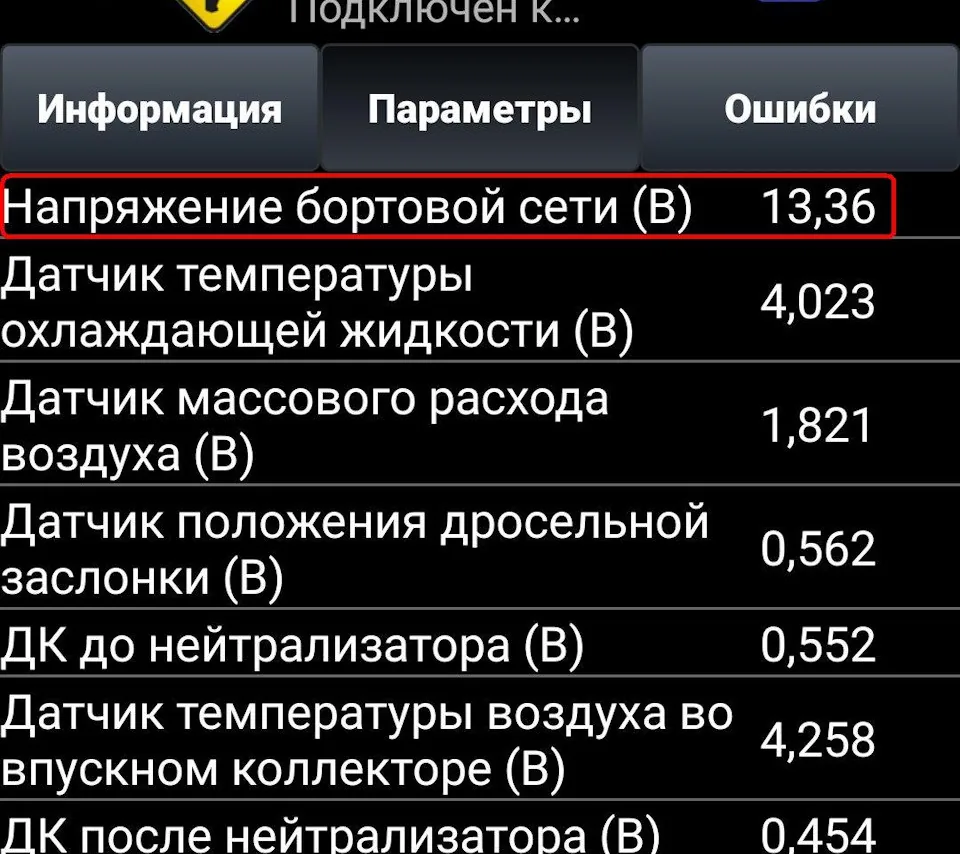

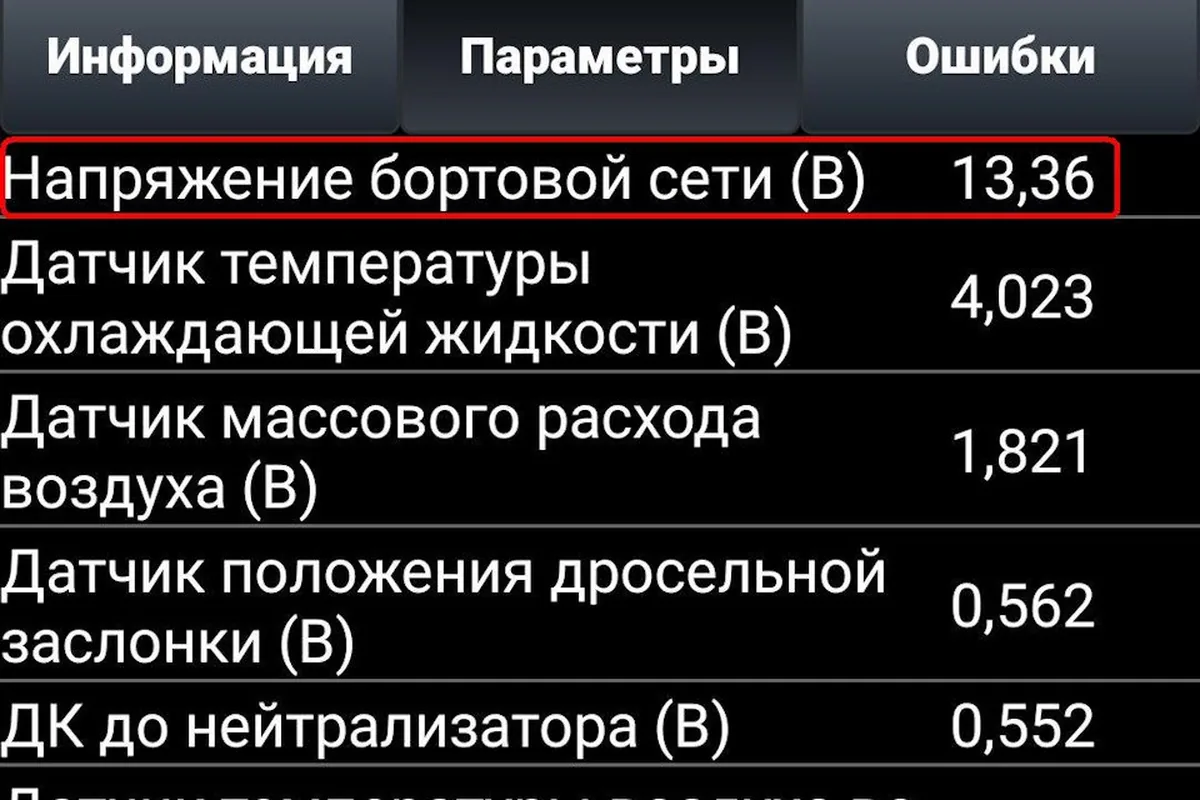

Сканер показывает 13,36 В в бортовой сети. При сбоях питания ЭБУ первыми проверяют массу, аккумулятор и генератор.

Перестаёт работать ЭБУ. На ходу машина может заглохнуть или даже доехал до пункта назначения, и машина не заводится. Иногда помогает откл-вкл левого штекера на ЭБУ. Контакты все проверил, где были окислы — убрал.

Разъёмы чистят, обрабатывают контакт-спреем и проверяют, не ослабли ли гнёзда: разболтанное гнездо даёт плохой контакт и после чистки.

Какое напряжение нормально

Показания бортового вольтметра проверяют мультиметром на клеммах аккумулятора: приборка может врать. Если напряжение ниже нормы или скачет — смотрите статьи про генератор и про аккумулятор. Номиналы и назначение всех цепей — в статье предохранители и реле.

Коротко о главном

«Плавающие» неисправности на Ниве Легенде чаще всего дают масса, окисленные разъёмы и скрутки. Начинают с перемычки «минус АКБ — кузов» сечением 16–25 мм² и ревизии проводки под панелью.

Допоборудование подключают через отдельный блок предохранителей и реле, без врезок в штатные цепи. Вода под торпедо — главный враг проводки, течи в салон устраняют сразу.
