Двигатель CWVB Volkswagen

Семейство двигателей EA 211 1,6 MPI было расширено внедрением нового агрегата. Немецкие моторостроители концерна VAG модернизировали ранее выпускавшийся CWVA, изменив его технические характеристики.

Описание

Новый двигатель получил название CWVB. С 2015 года производится в России (г. Калуга). Нужно иметь в виду, что рассматриваемый агрегат разработан специально для российского рынка.

Этот фактор, а также наши условия эксплуатации (широкий температурный диапазон, некачественные ГСМ, плохие дороги) и высокие логистические затраты явились основанием организации производства на территории РФ.

Сборочный цех калужского завода оснащен высокотехнологичным оборудованием. Многие операции при производстве ДВС роботизированы (используется 13 роботов), что обеспечивает выпускаемой продукции европейское качество сборки.

Например, детали двигателя обрабатываются с точностью до одного микрона, цилиндры – до шести.

Для сборки агрегатов привлекаются местные поставщики. Так, ульяновский завод группы Nemak обеспечивает калужский завод заготовками блоков цилиндров и ГБЦ.

Двигатель 1,6 MPI CWVB представляет собой четырехцилиндровый рядный бензиновый атмосферник объемом 1,6 литра, мощностью 90 л. с и крутящим моментом 155 Нм.

Устанавливался на автомобили

Блок цилиндров отлит из алюминиевого сплава, гильзованный. Гильзы чугунные.

ГБЦ так же алюминиевая, с 16-ю клапанами, с гидрокоменсаторами.

ГРМ имеет ременный привод. Система выпуска отработанных газов модернизирована, выпускной коллектор с ГБЦ представляет собой единое целое. На впускном распредвале ГРМ установлен фазовращатель.

Система смазки. Требует особого внимания. Особенно к качеству масла. Производитель рекомендует использовать масло G052167M4. На российском рынке рекомендуется подбирать масла Special G (G052502M…) с классом вязкости SAE 5W40 и спецификацией VW 502.00/505.00. Из наиболее популярных марок масел для CWVB принято считать:

• Addinol Super Light 0540 5w-40;
• Liqui Moly Leichtlauf High Tech 5w-40;
• Lukoil Genesis Armortech 5w-40;
• G-Energy F Synth 5w-40;
• Shell Helix Ultra Professional AV 5w-40.

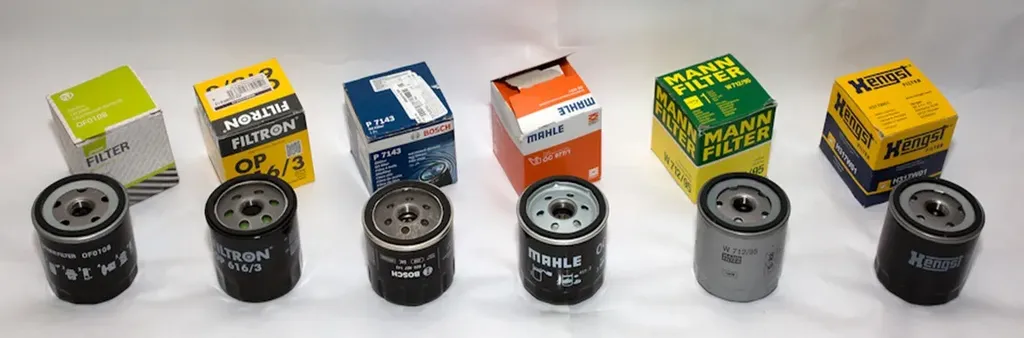

В наших условиях эксплуатации двигателя рекомендуется заменять масло через 7,5 тыс. км. Одновременно нужно заменить масляный фильтр. Оригинальным считается MANN, арт. W712/95. Как аналоги допускается использовать фильтры других производителей:

Подробно о конструкции CWVB можно посмотреть на сайте перейдя по ссылке.

Отличия от двигателя CWVA

Конструктивных различий между CWVB и CWVA нет. Разница заключается в прошивке блока управления двигателем. Другими словами, CWVB программно задушен. Отсюда наблюдается снижение мощности до 90 л. с. При этом крутящий момент остался без изменений – 155 Нм.

Агрегат прошел адаптацию под российский рынок, стал соответствовать экологическим нормам Euro 5.

В двигателе CWVB крутящий момент повышается до 4500 об/мин, а на CWVA до 5500 об/мин.

Больше разницы между этими моделями ДВС нет.

Технические характеристики

Производитель	Chemnitz engine plant, Kaluga plant
Год начала выпуска	2015
Объем двигателя, см³	1598
Мощность, л. с	90
Крутящий момент, Нм	155
Степень сжатия	10.5
Блок цилиндров	алюминий
Количество цилиндров	4
ГБЦ	алюминий
Порядок впрыска топлива	1-3-4-2
Диаметр цилиндра, мм	76.5
Ход поршня, мм	86.9
Привод ГРМ	ремень
Количество клапанов на цилиндр	4 (DOHC)
Турбонаддув	нет
Гидрокомпенсаторы	присутствуют
Регулятор фаз газораспределения	есть, на впуске
Емкость системы смазки, л	3.6
Применяемое масло	VAG Special G 5W-40 VW 502.00/505.00
Расход масла (расчетный), л/1000 км	0.5
Система питания топливом	инжектор, распределенный впрыск
Топливо	бензин АИ-95
Экологические нормы	Euro 5
Ресурс, тыс. км	250
Расположение	поперечное
Тюнинг (потенциал), л. с	130

Слабые места, типичные неисправности

Масложор (высокий расход масла) – бич двигателя. Явление присутствует на многих моторах. Зачастую во время обкатки расход составляет 0,2-0,4 л на 1000 км. Цифра не заоблачная, но внушительная. Такой расход масла считается нормальным при пробеге в 12000 км. В качестве примера можно привести высказывание форумчанина djent-leman из Казани: «… лью Mobil Super 3000 5w-40. Расход масла 100г/1000км…».

Причина возникновения масложора кроется в некачественном масле. Кстати, больше всего нареканий вызывает масло Castrol 5W-40, несмотря на то, что именно оно рекомендовано официальным дилером.

Масляные подтеки в районе ремня привода ГРМ возникают по вине вышедших из строя уплотнений. В большинстве случаев замена сальников устраняет проблему. На гарантийном ДВС работа выполняется дилерами.

Температурный дисбаланс ЦПГ. Возникает по причине инженерного просчета при проектировании мотора. Выпускной коллектор имеет зауженные каналы для прохождения отработанных газов.

На турбированном моторе такое решение способствует увеличению скорости истечения газов на выходе из коллектора. Это положительно, так как турбина получает дополнительную мощность и быстрее раскручивается.

Но в CWVB турбины нет, а сопротивление на выпуске из коллектора снизить невозможно. Поэтому часть выхлопных газов прорывается в соседние цилиндры, что в итоге вызывает неравномерный нагрев ЦПГ, который в свою очередь способствует более интенсивному износу всей цилиндропоршневой группы.

Некачественные продувка и наполнение цилиндров рабочей смесью. Опять же инженерный просчет.

Катализатор, установленный на месте турбины, создает обратную волну для выхлопных газов. Именно она и препятствует продувке и наполнению цилиндров.

Результат – неравномерный процесс горения, возникновение вибраций и повышенного износа. Изменить ситуацию невозможно, поскольку ГБЦ и выпускной коллектор составляют одно целое.

Нередко возникают стуки гидрокомпенсаторов на непрогретом агрегате. Обычно такая картина наблюдается при уровне масла в картере ниже отметки «МАХ» (на щупе).

Иногда массу неприятных эмоций вызывает течь ОЖ из-под уплотнения водяного насоса. Происходит из-за неправильного подбора материала прокладки. Устраняется ее заменой.

Повышаем мощность двигателя

Некоторые автовладельцы жалуются на недостаточную мощность мотора. В первую очередь таким автолюбителям желательно осознать, что CWVB – простой атмосферник, изначально рассчитанный на гражданскую эксплуатацию. Кроме того, двигатель неплохо справляется со своим прямым предназначением, при этом расходует умеренное количество бензина.

Еще один важный момент. Уважающие себя тюнинг-ателье просто не берутся за подобную работу. Тем не менее, некоторые небольшие сервисы готовы предложить свои услуги по увеличению мощности за счет чип-тюнинга агрегата.

Одним из решений вопроса повышения эффективности двигателя является изменение выпускного тракта. Суть переделки заключается в установке приемной трубы с новым фланцем – даунпайпа.

Для распределения потока выхлопных газов из выпускного коллектора производителем внутри фланца приемной трубы установлен завихритель.

Его основное предназначение – рассеять сфокусированный контакт выхлопа по всей поверхности катализатора.

Понятно, что вместе с катализатором такое устройство создает сильное противодавление, и, как результат, снижает мощность двигателя. Даунпайп не имеет завихрителя и катализатора, что приводит к улучшению продувки и снижению сопротивления выхлопу.

В конечном итоге такое усовершенствование выпускного коллектора ведет к увеличению мощности ДВС в целом.

Если после этого выполнить прошивку, то двигатель начнет выдавать на 30-40 л. с больше.

Таким образом можно сделать заключение – чип-тюнинг CWVB возможен. При этом необходимо помнить, что такое вмешательство в конструкцию мотора ведет к снижению его ресурса.

Ремонтировать или купить контрактный агрегат

Двигатель CWVB имеет алюминиевый блок цилиндров, который считается одноразовым и не ремонтопригодным. Считать это утверждение на 100 % правильным нельзя.

Например, наружные трещины легко завариваются аргонной сваркой. В случае капитального ремонта заменяются гильзы. К сожалению, это две позиции возможного ремонта алюминиевого блока.

Остальные узлы и детали агрегата ремонтируются путем замены неисправных исправными. С подбором и приобретением запчастей проблем не возникает. Их можно купить в любом специализированном магазине.

При выборе нужно быть готовым к двум неприятным моментам. Во-первых, на рынке существует большое предложение контрафактных запчастей, т. е. грубых подделок. Во-вторых, приобретаемые узлы и детали дешевизной не отличаются.

Сам ремонт является достаточно сложным, и не каждому под силу.

Для восстановления помимо оригинальных запчастей требуется специальный инструмент и приспособления, которые имеются далеко не в каждом гараже. Кроме этого, навыков уметь крутить гайки будет недостаточно.

Нарушение технологии выполнения операций по восстановлению ДВС приводит к его окончательному выходу из строя.

Автосервисы имеют подготовленный персонал и берутся за выполнение ремонта любой сложности.

Перед началом проведения ремонта не станет лишним рассмотреть вариант приобретения контрактного мотора. Может статься так, что решение вопроса таким образом будет дешевле.

Интернет-продавцы предлагают агрегаты от 6 тысяч до 155 тысяч рублей. Стоимость зависит от года выпуска, пробега и комплектации ДВС.

Средняя цена полностью укомплектованного мотора в нормальном состоянии 60-80 тыс. рублей, нового – в пределах 120-130 тыс. руб.

CWVB является надежным и экономичным двигателем. Это утверждение верно при его своевременном обслуживании и соблюдении рекомендованных производителем правил эксплуатации.
