Камеры Changan UNI-S: артикулы, сколько стоит замена задней и что делать, если она запотела или пикселит
← Changan UNI-S (09.2024 — н.в.)
Короткий ответ: артикул камеры для UNI-S и CS55 Plus — 7917110-AW04-AB (задняя) и 7917120-AW04 (передняя), они же проходят под номерами S203F280706-0600 и -0700. У дилера замена задней камеры в заказ-наряде стоила 14 950 рублей, сама деталь на маркетплейсах — 5 100–6 300.
И главное, если камера уже мутная: запотевание изнутри — гарантийный случай, и обслуживание не у дилера на него не влияет. Камера не относится к обслуживаемым узлам, так что аргумент «вы масло меняли сами» здесь не работает.
Какие камеры стоят и что они делают
| Камера | Где | Для чего |
|---|---|---|
| Задняя | над номерным знаком | вид при включении R, участвует в круговом обзоре |
| Передняя | в решётке радиатора под эмблемой | круговой обзор, вид вперёд при парковке |
| Боковые (в зеркалах) | под корпусами зеркал | сшивка картинки 360° |
| Штатный видеорегистратор | — | в части машин пишет самостоятельно |
Про регистратор в клубе замечают справедливо: отдельный регистратор на лобовом многим не нужен, потому что запись ведётся штатно. Проверить, есть ли эта функция у вашей машины, можно в меню головного устройства.
Артикулы: чему верить
Здесь у владельцев была настоящая путаница, и она решена.
Друзья, где все таки посмотреть наш артикул камеры заднего вида ? Есть каталог какой ? Или может кто то уже сталкивался с заменой ? В инете, на али, в объявлениях на б/у смотрел. Везде данные разнятся. Такой находит: S203F280706-0700, такой : S203F280706-0500. Б/у предлагают : 7917110 -AW04-AB, на али с таким же внешним видом : 7917110 -AW04. Кому верить ? )))
Разгадка в том, что это два разных ряда номеров на одну деталь: S203F280706-хххх — конструкторский номер Changan, 7917110-AW04-АB — номер в каталоге запчастей. Разные окончания (-0500, -0600, -0700) соответствуют разным позициям в комплекте: передняя, задняя, боковая.
| Артикул | Что это | Цена на маркетплейсах |
|---|---|---|
| 7917110-AW04-AB | камера, каталожный номер | 5 152 — 6 261 |
| 7917120-AW04 | вторая камера комплекта | в том же лоте |
| S203F280706-0600 | передняя камера 360°, конструкторский номер | 6 261 |
| S203F280706-0700 | задняя камера, конструкторский номер | 5 152 — 5 251 |
Практический совет из клуба: сверять не только номер, но и внешний вид разъёма — на Али продают внешне одинаковые камеры под номерами, отличающимися последними символами, и разъём у них бывает разный.
Сколько стоит у дилера
Цифра, которая в клубе всех удивила, — потому что её увидели в заказ-наряде, а не услышали по телефону.
Так речь не шла про двигатель,речь шла по мелочи, естественно,что за двигатель и коробку им уже не предьявиш,также камера заднего вида,я сегодня в заказ наряде увидел стоит 14950,а это я вам скажу не мелочь,да даже ГУ сломается,поменять ее выйдет в копеечку.
Итого 14 950 у дилера против 5 100–6 300 на маркетплейсе — почти трёхкратная разница, и это при том, что деталь одна и та же. Если гарантия закончилась, замена своими силами экономит около десяти тысяч.
Отказ первый: камера запотела изнутри
Самая частая неисправность из всех, что в клубе обсуждали по камерам.

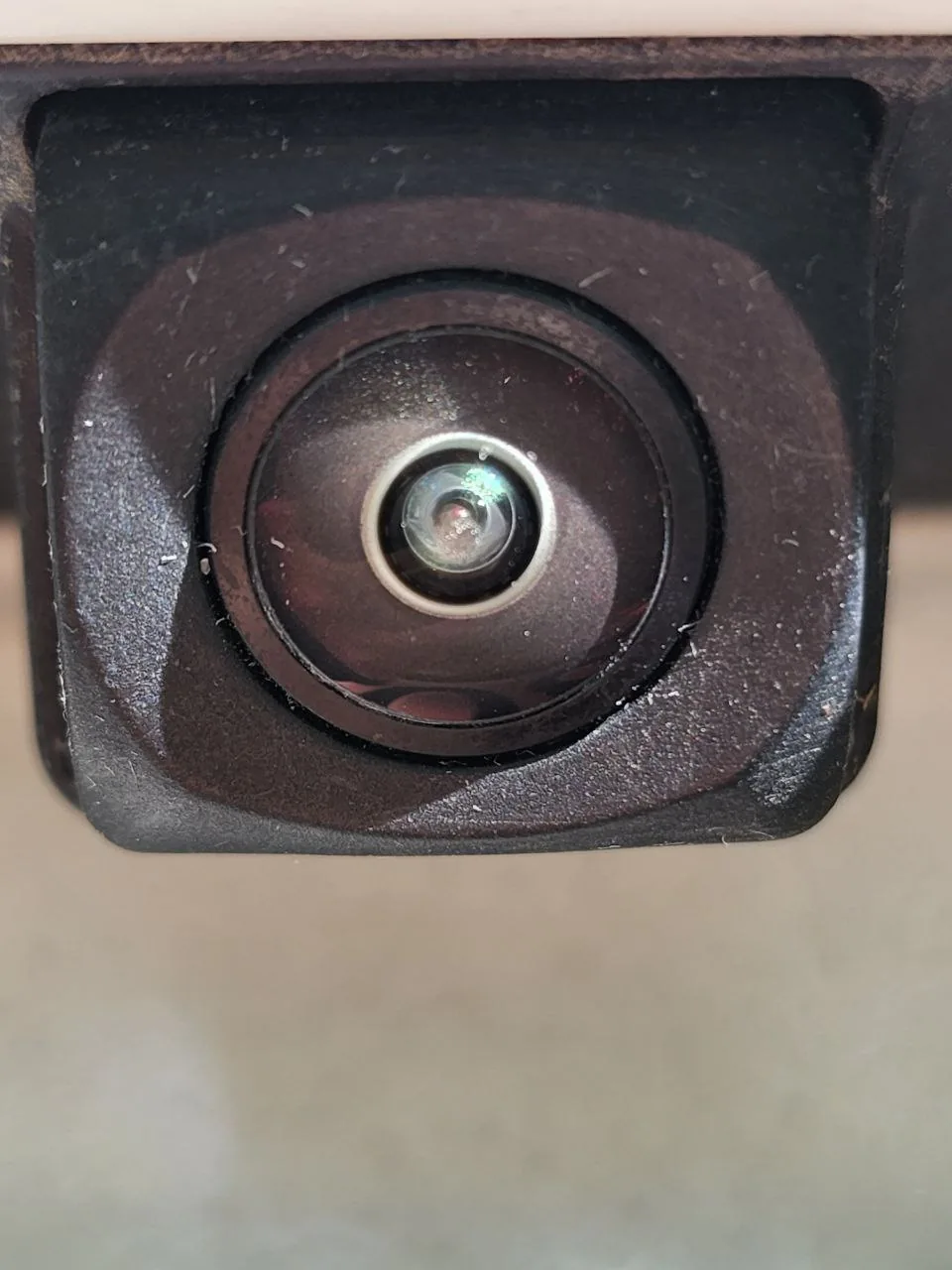

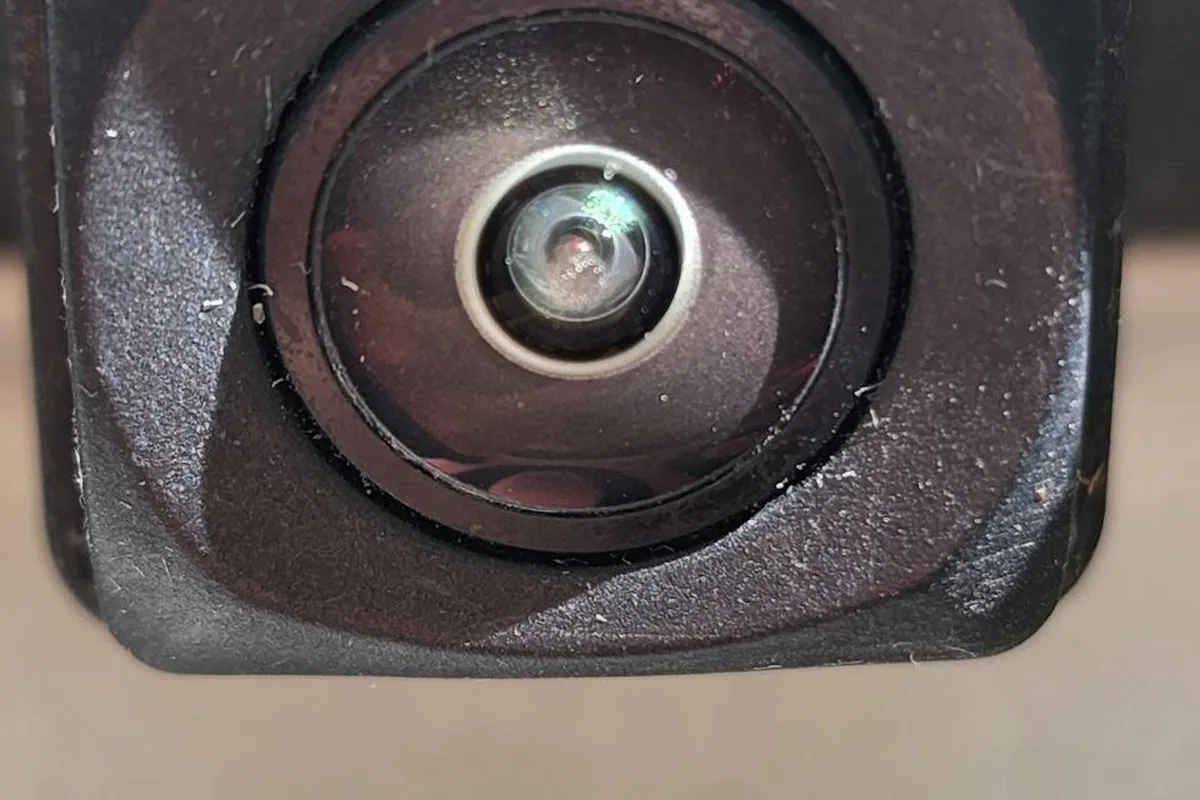

Доброе всем утро! Сегодня обнаружил, что камера заднего хода как-будто запотела изнутри. кто-нибудь сталкивался с такой проблемой?
Второй случай — с важным дополнением про то, чем это кончается.
Стала совсем плохо «сшиваться» картинка с камер. Посмотрел, задняя камера запотела. И похоже внизу начинает скапливаться вода. Поеду вылавливать инженера по гарантии.
Обратите внимание на первый симптом: сначала перестаёт сшиваться круговой обзор, и только потом замечают запотевание. Если картинка 360° «поехала» — смотрите на камеры, а не грешите на головное устройство.
Запотевание камеры изнутри — это всегда потеря герметичности корпуса, и «просушить» её нельзя: влага зайдёт снова через ту же дорожку, а к весне окислит контакты в разъёме. Что можно сделать самому, пока ждёте гарантийной замены: снять фишку, продуть и просушить именно разъём (не камеру), обжать его и посадить на диэлектрическую смазку. Это спасёт проводку от окисления и сохранит рабочей ответную часть на машине — иначе к стоимости камеры добавится замена жгута. И одна просьба: не пытайтесь герметизировать корпус камеры снаружи силиконом. Там есть дренажное отверстие, оно предусмотрено; замазав его, вы запечатаете воду внутри.
Отказ второй: камера пикселит

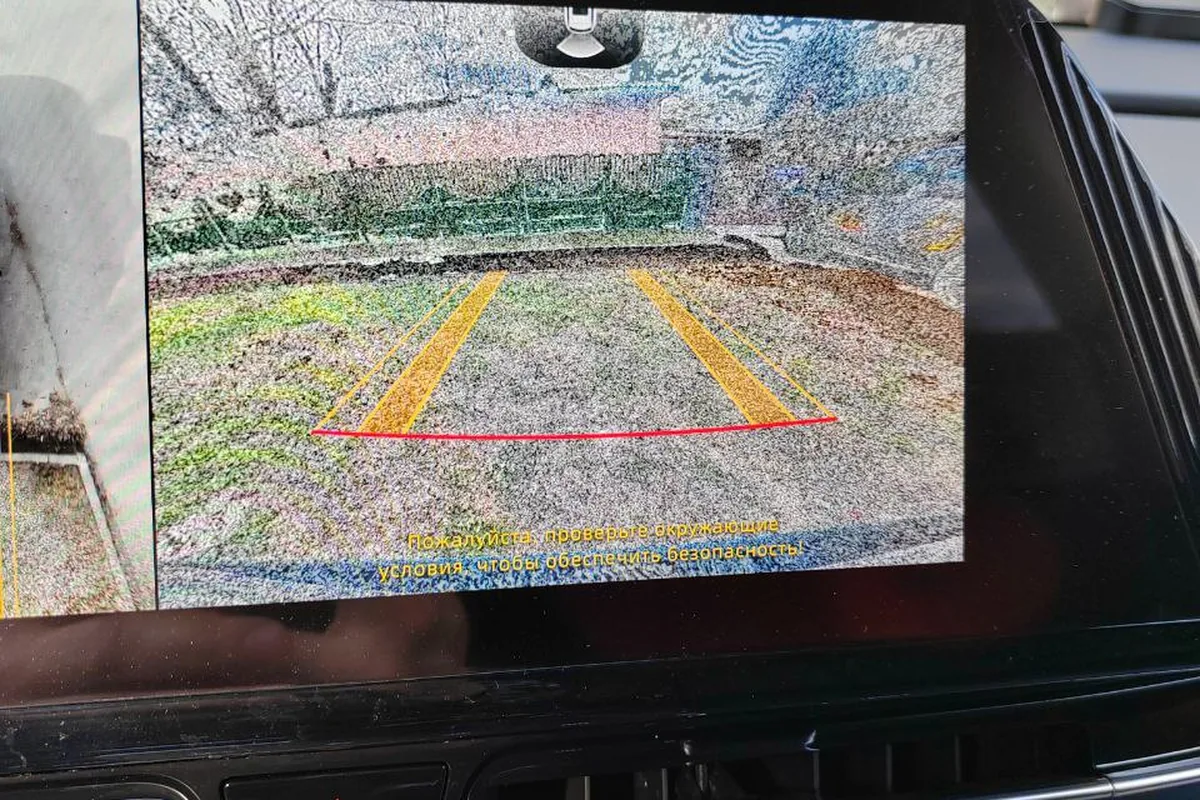

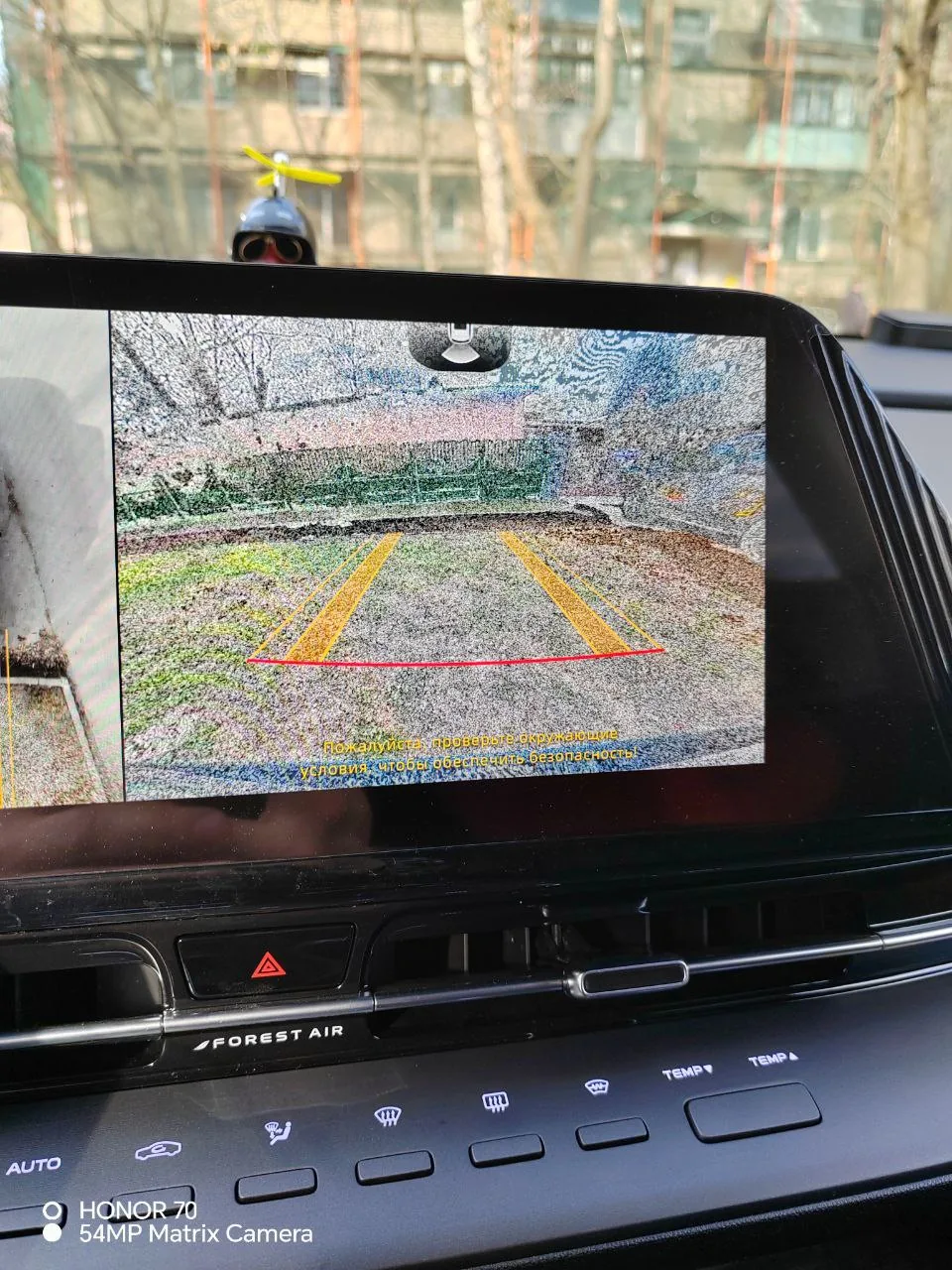

Утро доброе всем, на пробег 2500 камера заднего вида начала переодически пикселить, у кого то было такое?
Это другая неисправность: не влага, а матрица или шлейф. Пробег 2500 километров показывает, что дело в самой детали, а не в эксплуатации, — то есть безусловный гарантийный случай.
Отказ третий: пропал круговой обзор
Здесь возможны два совершенно разных диагноза, и различить их просто.
| Симптом | Где искать |
|---|---|
| 360° не работает, задняя при R тоже не включается | головное устройство, а не камеры |
| 360° «плохо сшивается», отдельные камеры работают | одна из камер, чаще задняя, чаще из-за влаги |
| Камера не включается, плюс не работают кнопки руля | головное устройство зависло, нужна перезагрузка |
| Камера не включилась один раз после ребута ГУ | разовый сбой, лечится перезагрузкой |
Добрый вечер ! Вот с такой проблемой столкнулся сегодня, 360 обзор перестал работать, при включении задней передачи камера заднего вида так же не включается
Одновременный отказ обеих функций указывает на головное устройство: обе картинки выводит именно оно. Подтверждение — в другом сообщении клуба, где вместе с камерой не работали и кнопки руля.
Друзья, не подскажите, ГУ работает, но не отключается при завершении работы двигателя и открытии водительской двери, только через 10 минут автоматически. Так же не реагирует на кнопки руля и не включается камера заднего вида в положении ручки АКПП на R. Было у кого что-то подобное?
Как перезагружать головное устройство и что делать при полном зависании — в статье про мультимедиа. Разбор кодов ошибок, которые при этом появляются, — в статье про ошибки.
Гарантия на камеры, если обслуживаетесь не у дилера
Вопрос, который в клубе задают чаще всего именно про камеру, — потому что деталь дорогая.
Кто знает? Решил не продлевать гарпнтию и менял масло с фильтрам сам месяца 2 назад. Сейчас камера задняя мутная. Если приехать по гарантии, пошлют или не влияет на гарантию этот факт и качать права? Посоветуйте.. У них диагностика 4к если не гараниийный случай (вот не пойму — у меня гарантия или всё? сама камера около 5
Ответ по существу такой. Гарантия не «слетает» целиком от того, что вы поменяли масло сами; отказ в гарантии должен быть причинно связан с тем, что вы сделали. Между заменой масла и потерявшей герметичность камерой связи нет никакой, и это тот случай, где права качать можно. Полный разбор — в статье про гарантию.
Отдельно про диагностику за 4 000: её берут, если случай негарантийный. Поэтому имеет смысл сначала зафиксировать дефект фото и видео и предъявить именно его, а не ехать «посмотрите, что там».
Омыватели камер: рабочее решение из клуба
Отдельная небольшая тема, к которой в клубе возвращаются каждую зиму и каждую распутицу: камера заляпывается грязью за поездку, и в круговом обзоре это видно сразу.
Готовые комплекты омывателей камеры для этой машины существуют — и передней, и задней; в клубе их ставят и делятся ссылками и отчётами. Что важно знать до установки: врезка в линию омывателя лобового отнимает давление, поэтому рабочие установки делают либо с отдельной форсункой и тройником с обратным клапаном, либо с собственным насосом. И бачок омывателя у машины на 3 литра — с двумя дополнительными форсунками он расходуется заметно быстрее.
Что делать, если камера сломалась
- Снять на фото и видео сам дефект — запотевание, артефакты, неработающую сшивку; без этого разговор в сервисе начнётся с платной диагностики;
- Проверить, работают ли остальные камеры и кнопки руля — это отделяет неисправность камеры от зависшего ГУ;
- Ехать по гарантии, если она есть: 14 950 против 5 100 — разница, за которую стоит спорить;
- Если гарантии нет — брать деталь по артикулу 7917110-AW04-AB, сверяя разъём по фото;
- Просушить и смазать разъём, если камера запотела, а замена не сегодня: это сохранит жгут.
Коротко о главном
Артикул задней камеры — 7917110-AW04-AB, он же S203F280706-0700; передняя — 7917120-AW04 / S203F280706-0600. Два ряда номеров на одну деталь, отсюда и путаница в объявлениях; сверять надо ещё и разъём по фотографии.
У дилера замена задней камеры в заказ-наряде — 14 950 рублей, на маркетплейсах деталь стоит 5 100–6 300. Три типовых отказа: запотевание изнутри (потеря герметичности, начинается с того, что «поехала» сшивка кругового обзора), пикселение картинки (матрица или шлейф, встречалось на пробеге 2500 км) и полное отсутствие изображения вместе с неработающими кнопками руля — это уже головное устройство, а не камера.
И главное про гарантию: камера — не обслуживаемый узел, и самостоятельная замена масла её гарантии не отменяет. Отказ должен быть причинно связан с вашими действиями, а связи между маслом и запотевшей камерой нет.
