Диагностика Форд Фокус 2 и 3 через Forscan: какой адаптер OBD нужен, где разъём, что можно сделать
← Ford Focus (08.2004 — 04.2008)
Короткий ответ. Диагностический разъём OBD у Форд Фокус 2 — слева под рулём, на нижней накладке панели (книга «За рулём», стр. 84). У Фокус 2 и Фокус 3 (Ford Focus) две шины: быстрая HS-CAN (мотор, коробка, ABS) и медленная MS-CAN (GEM или BCM, приборка, магнитола, двери). Дешёвый ELM327 без переключателя видит только первую и годится лишь для чтения ошибок мотора. Для Forscan и включения функций нужен ELM327 версии 1.5 с переключателем HS/MS на самом адаптере или ELS27, который переключает шины сам; китайский ELS27 владельцы покупали за 1 000–1 200 ₽.
Две шины: почему обычный сканер «не видит» половину машины
Естественно между пинами шины: 6 и 14 в диагностическом разъёме — это HS-CAN, а 3 и 11 — это MS-CAN.
Большинство дешёвых адаптеров подключены только к пинам 6 и 14. Такой адаптер прочитает ошибки двигателя и покажет температуру, но не увидит блок электропакета, приборную панель, климат и двери — а именно там живут ключи, круиз, настройки света и «скрытые функции».
| Адаптер | Что умеет | Цена у владельцев |
|---|---|---|

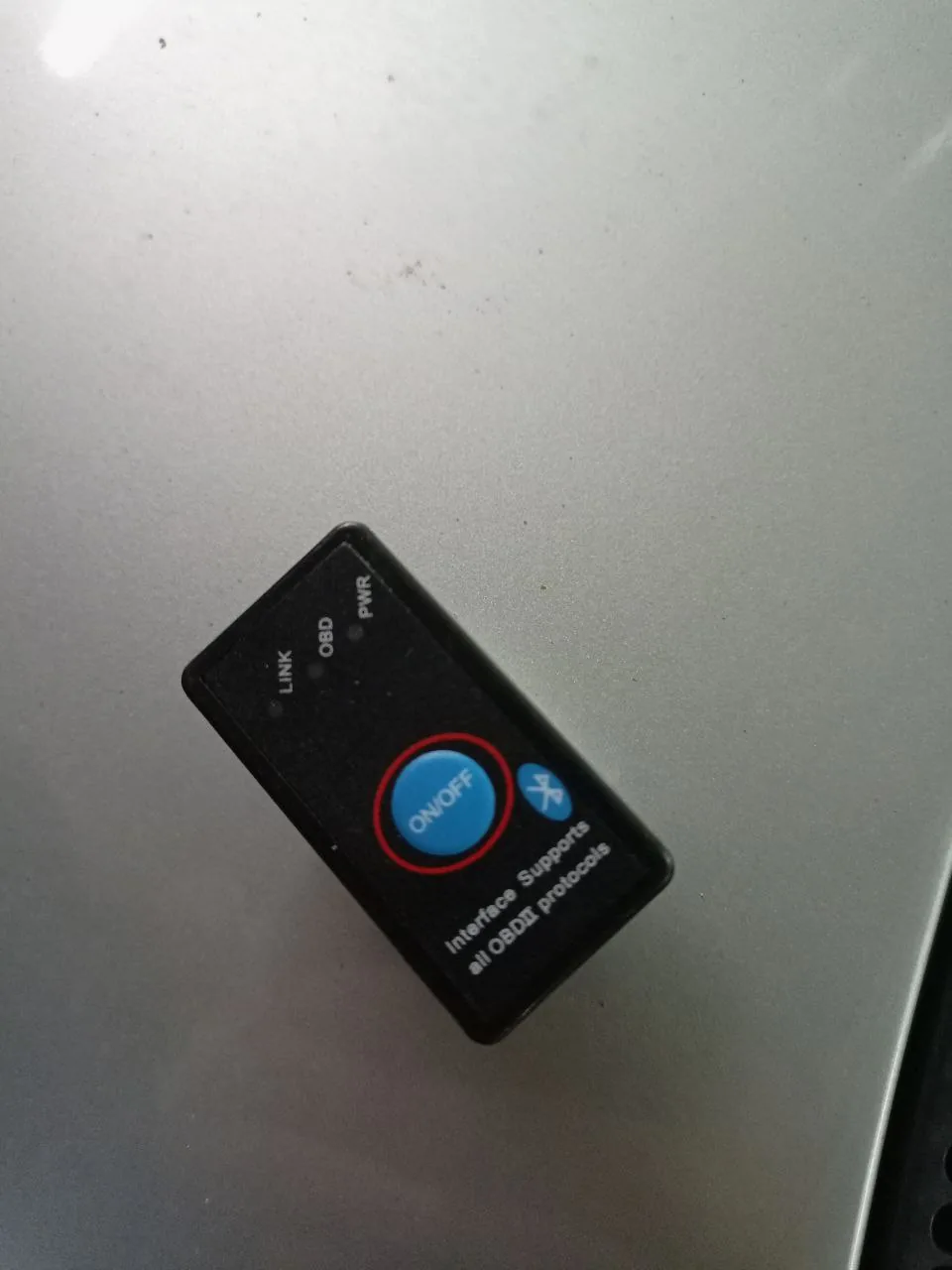

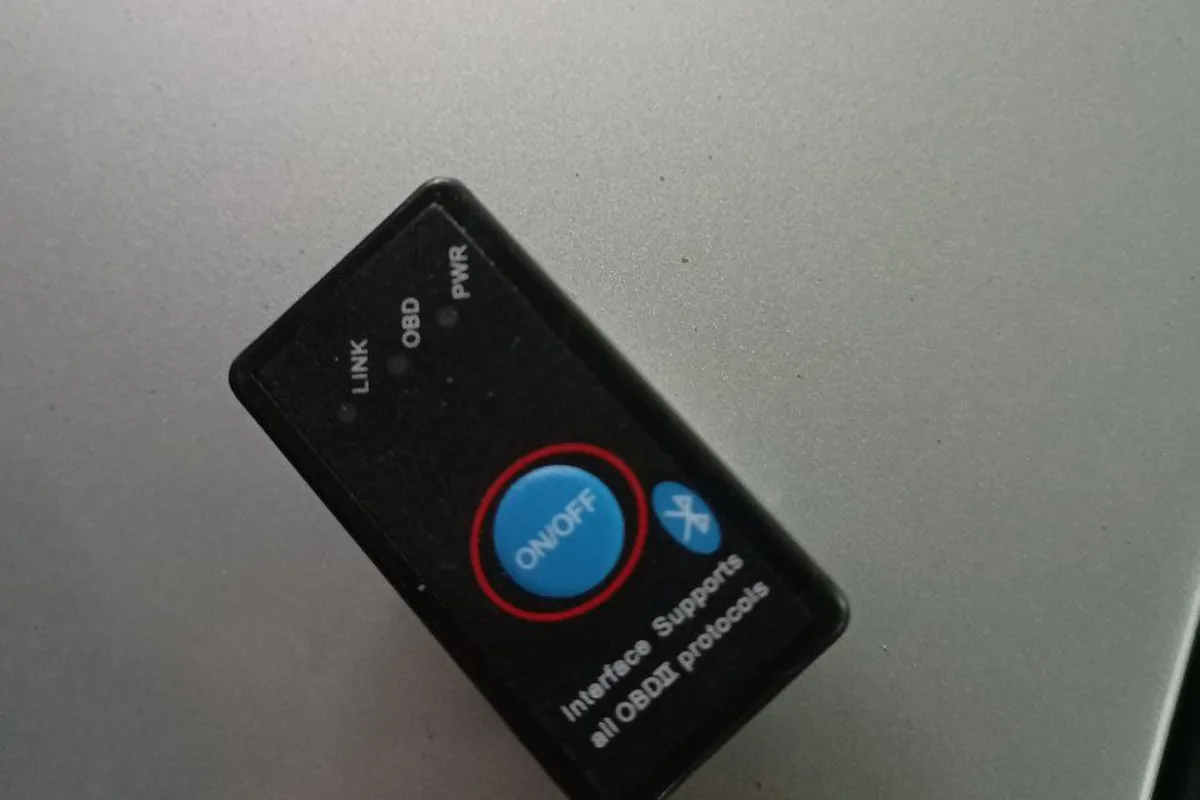

| ELM327 без переключателя (Bluetooth) | только ошибки и параметры мотора; для бортового компьютера на магнитоле — хватает | от 300 ₽ |
| ELM327 v1.5 с переключателем HS/MS | обе шины, переключать руками; прописывали ключи и включали функции | около 900 ₽ (2026), 1 000–1 500 ₽ |

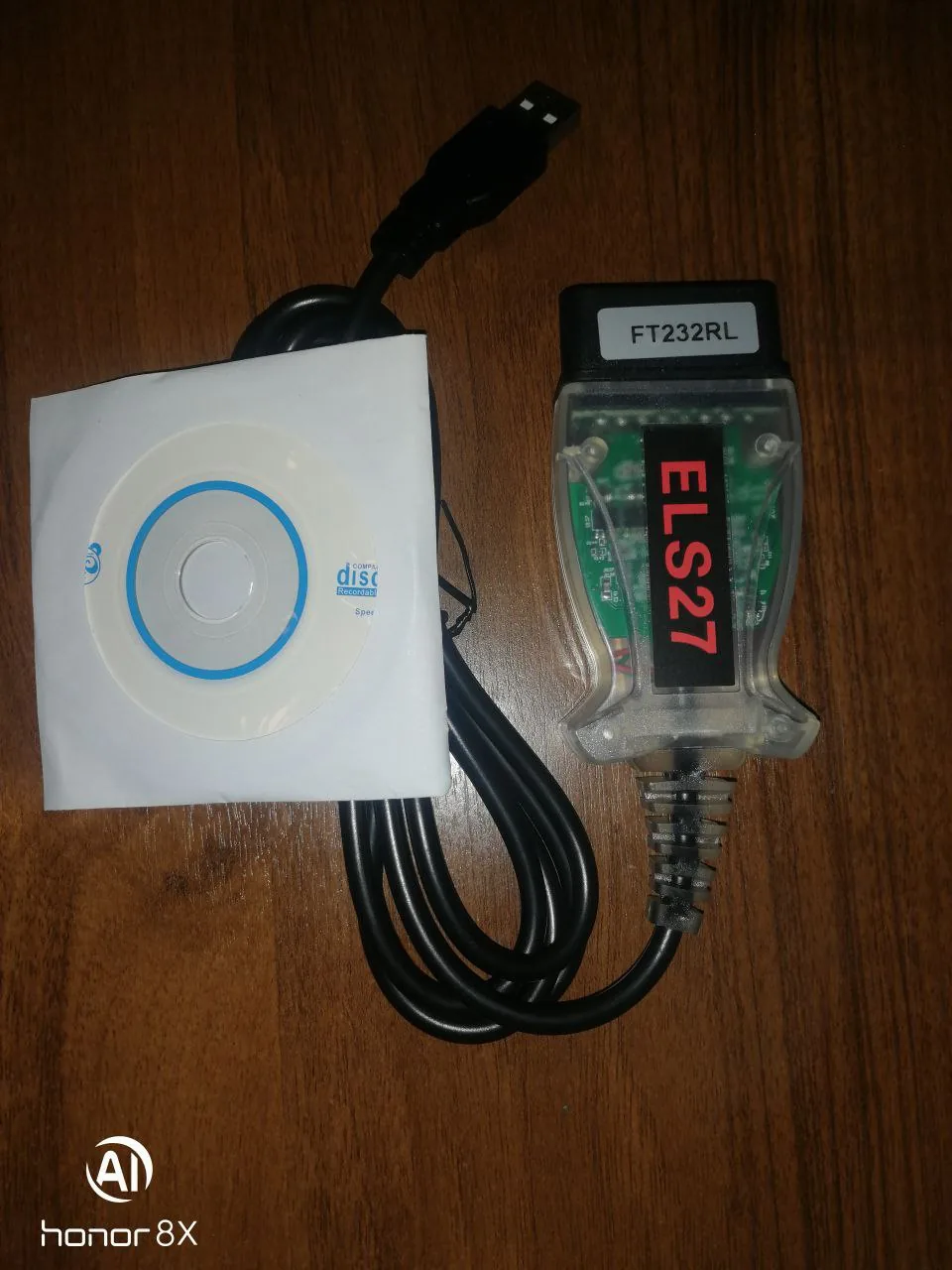

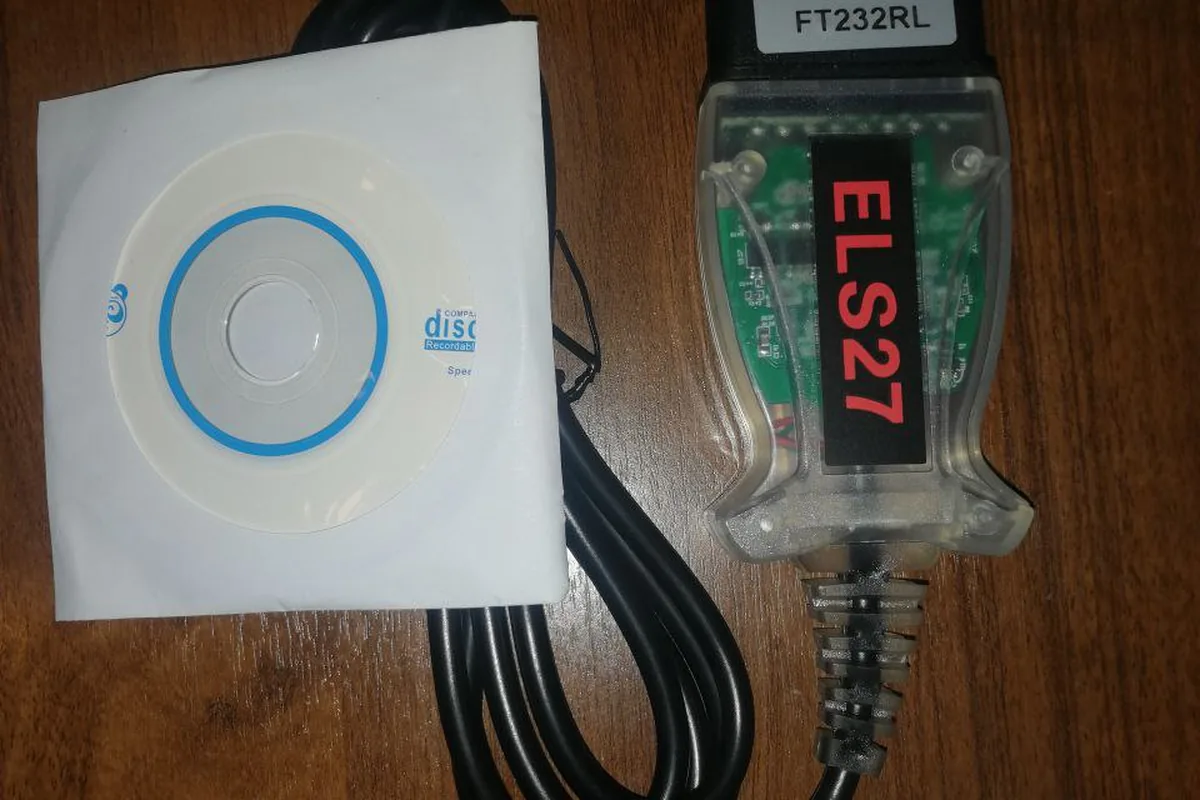

| ELS27 (USB, китайская копия) | обе шины без переключателя, Forscan и ELMConfig | 1 000–1 200 ₽ (2022–2024) |
| ELS27 оригинальный | то же, с поддержкой продавца | около 5 000 ₽ (2023), 7 000–7 500 ₽ (2024) |

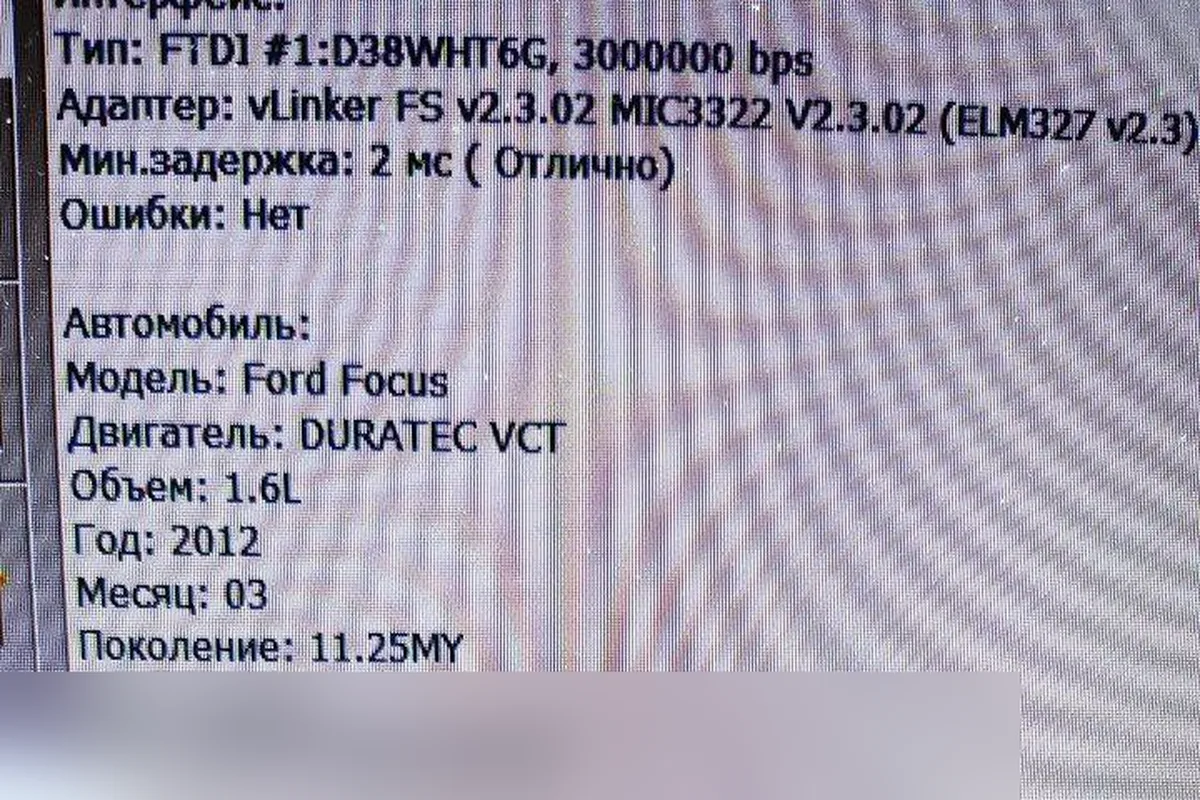

| vLinker FS / FD | сам переключает шины; в ELMConfig у двух владельцев выдавал ошибку чтения блоков | — |
Если такой, то на Озоне около 900 рублей плюс-минус, брать обязательно с переключателем на корпусе, иначе только совсем чуть-чуть прочитает.
Версию прошивки ELM327 владельцы советуют брать 1.5: адаптеры «2.1» у них не работали. И дешёвые копии бывают браком — у владельца Фокус 2 2007 года ELS27, купленный на маркетплейсе, не увидел MS-CAN ни в Forscan, ни в ELMConfig, а другой купил за 800 ₽ ELM327 с переключателем, который так и не заработал. Проверяйте адаптер сразу после покупки, пока можно вернуть.
Где разъём и как подключаться

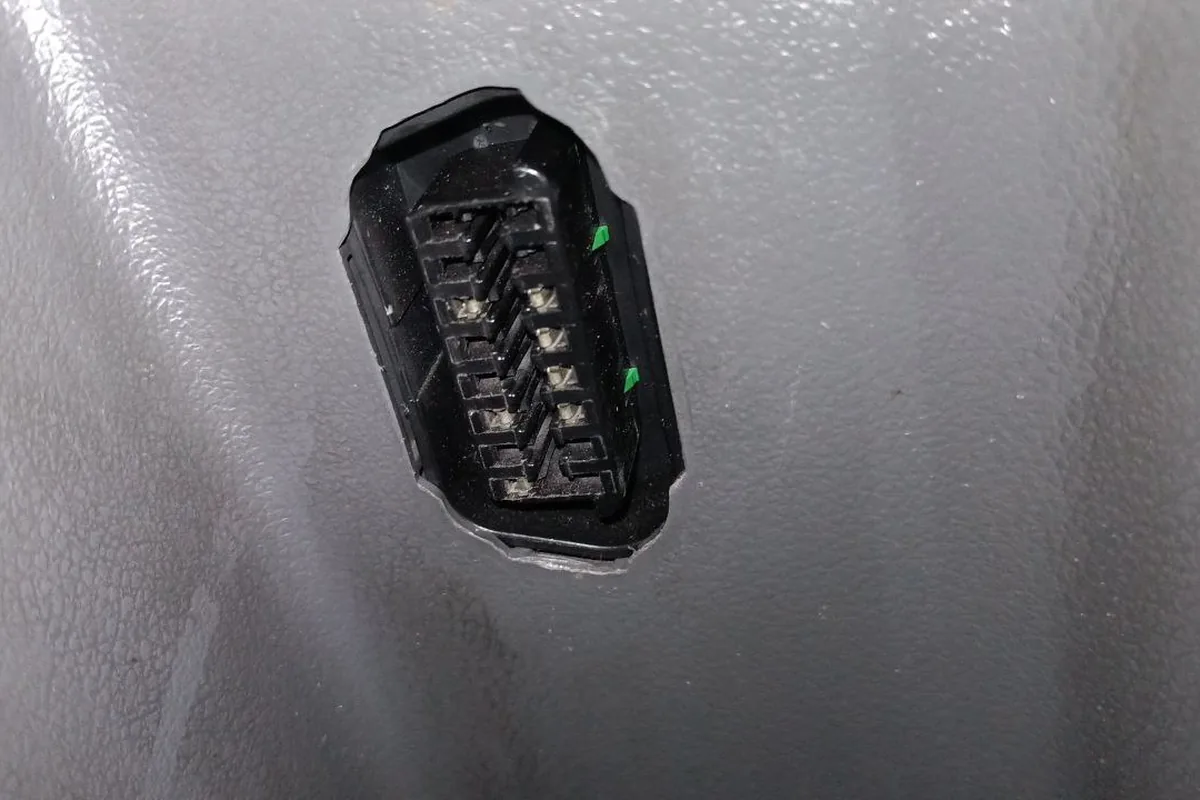

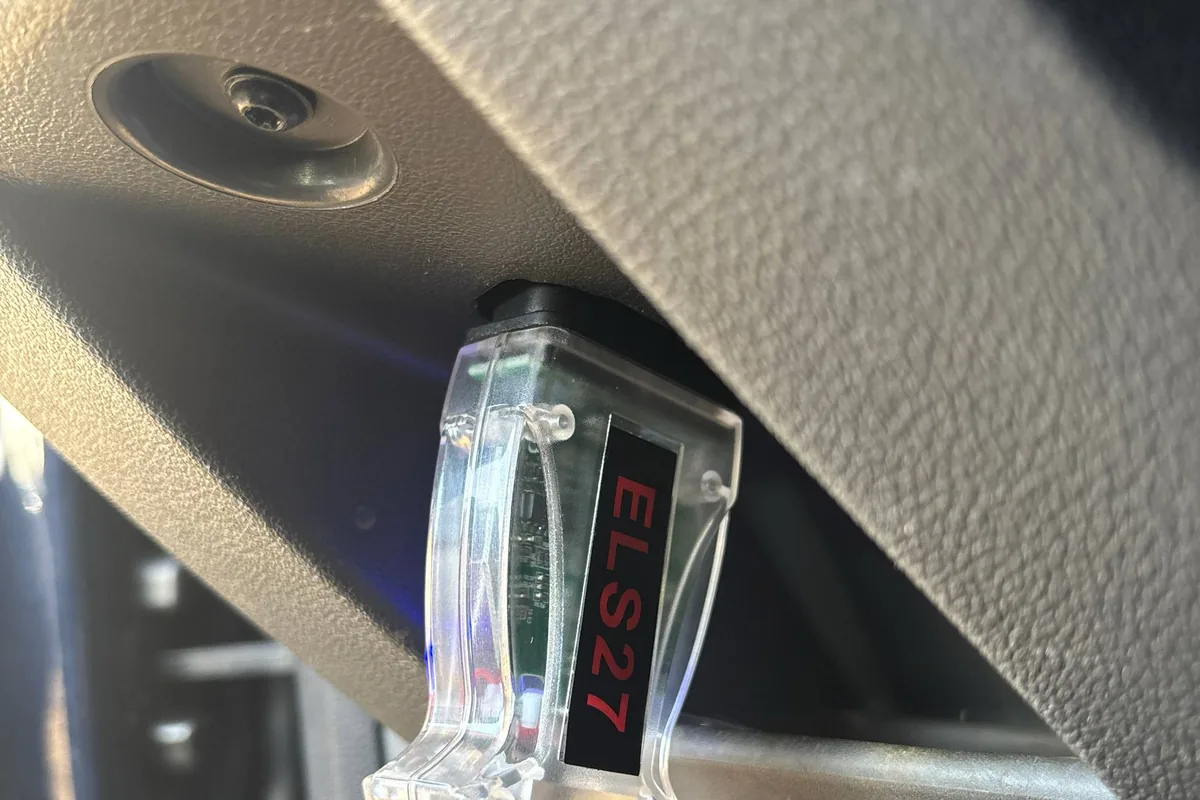

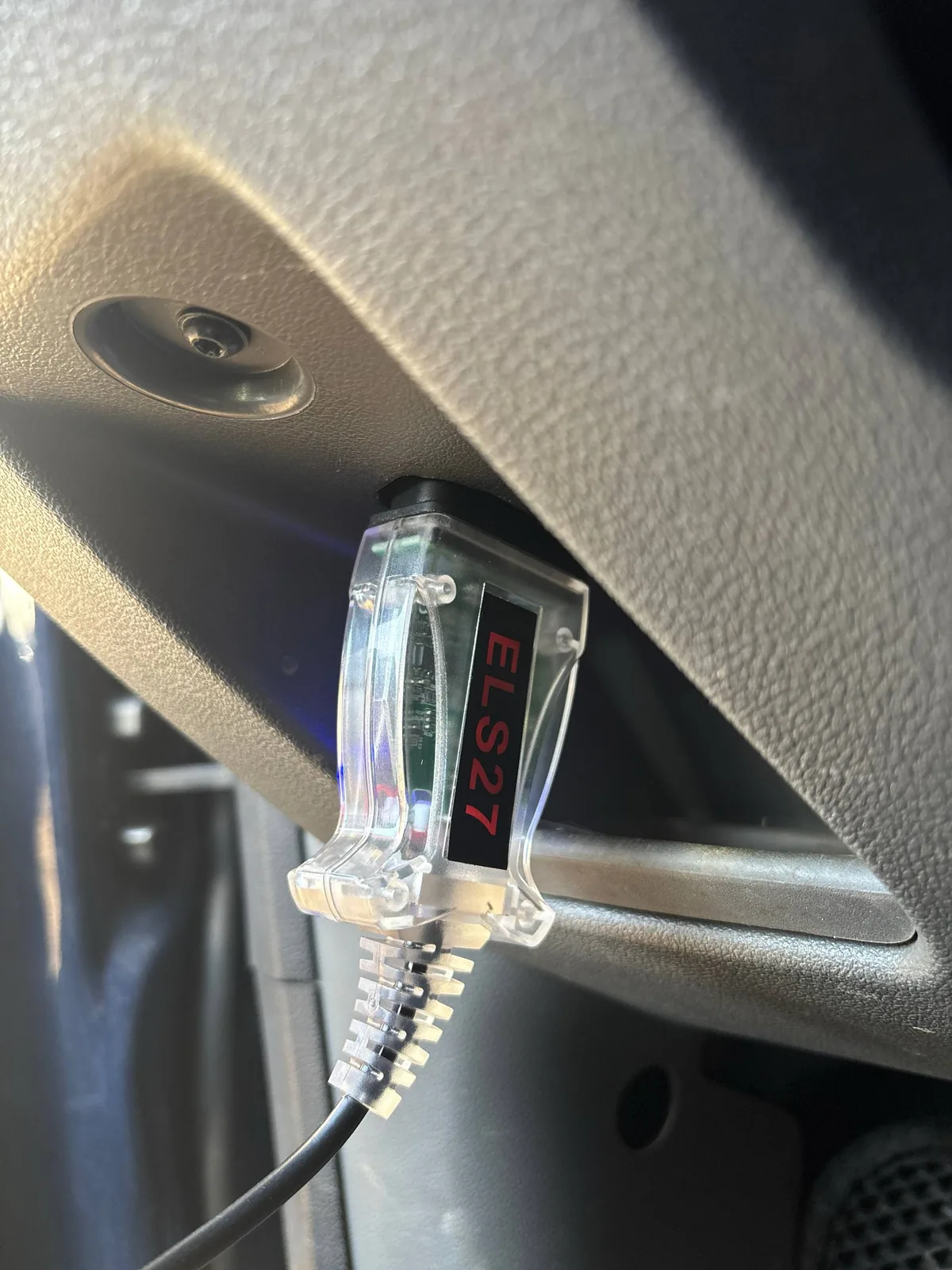

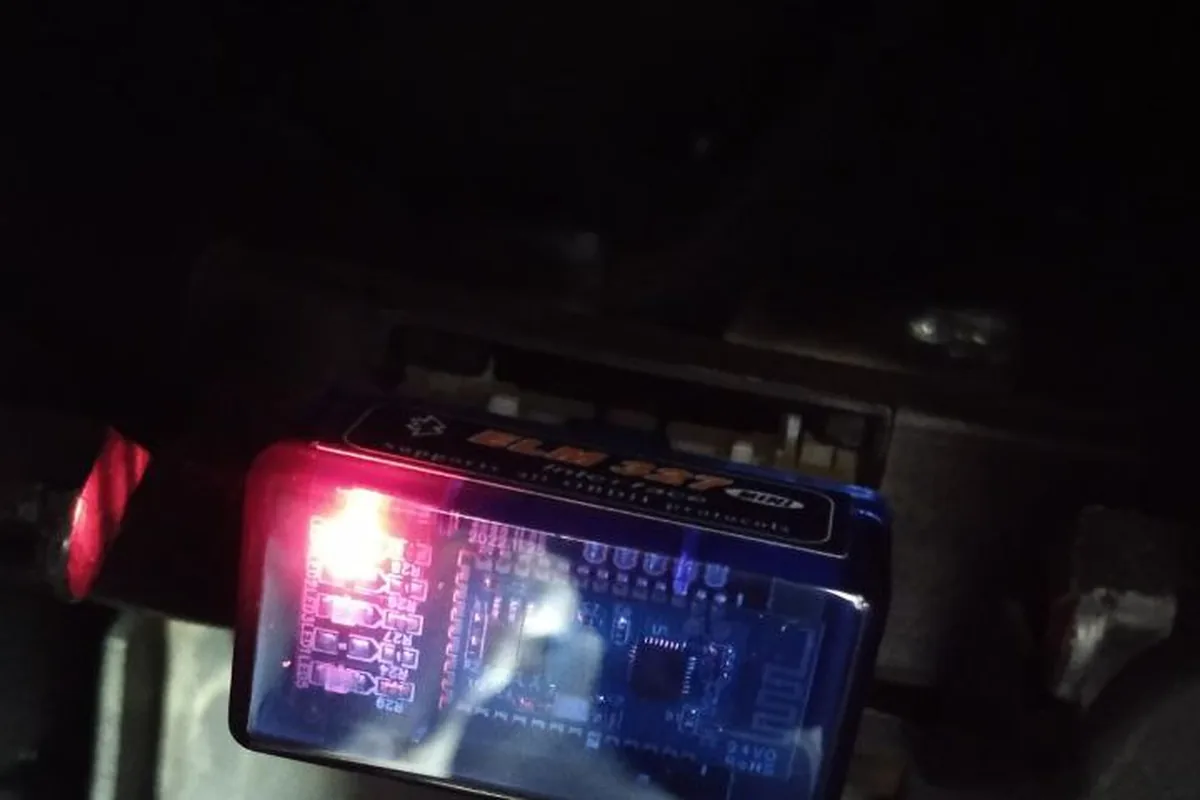

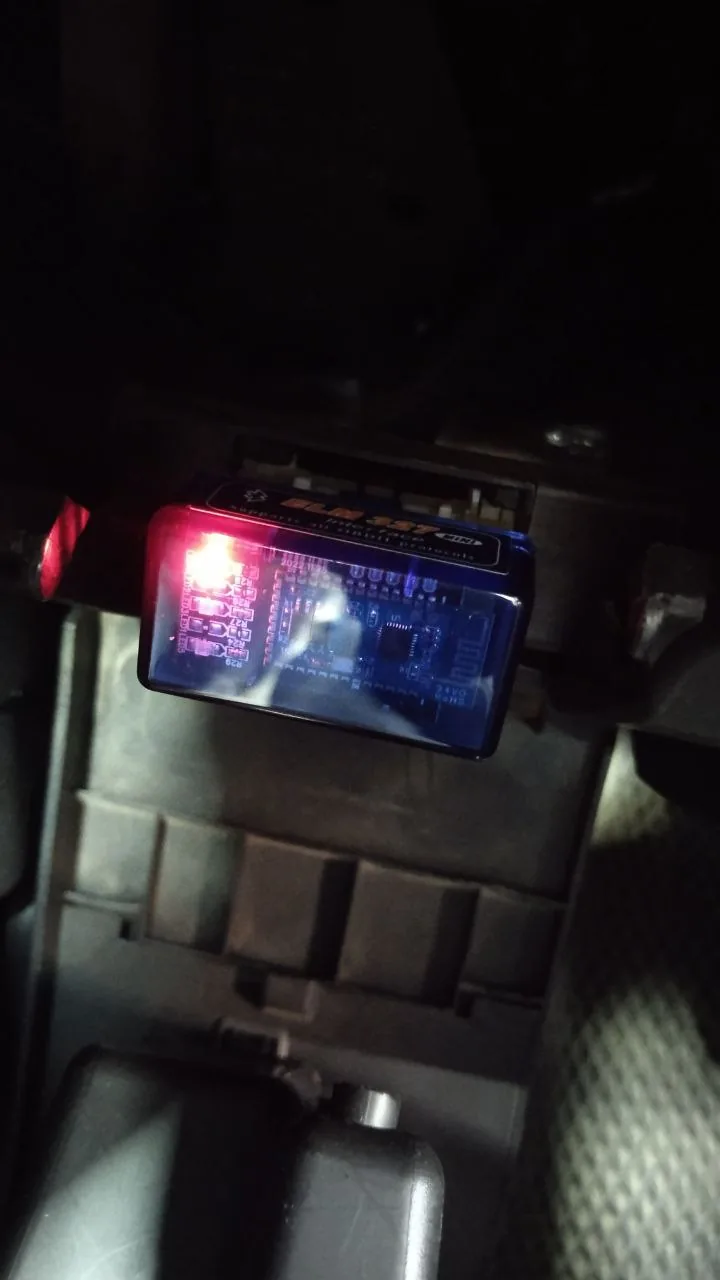

На Фокус 2 разъём, по книге «За рулём», находится слева под рулём на нижней накладке панели — там же, где владельцы описывают «карман» слева. Подключаются при включённом зажигании: с выключенным Forscan блоки не видит. Для работы с настройками владельцы советуют адаптер с USB и ноутбук, а не Bluetooth: при записи конфигурации обрыв связи опаснее, чем при чтении ошибок. Если разъём мёртв — ни один адаптер не загорается, — на Фокус 2 проверяют предохранитель F107 в салонном блоке (комбинация приборов и диагностический разъём), схема — в статье про предохранители.

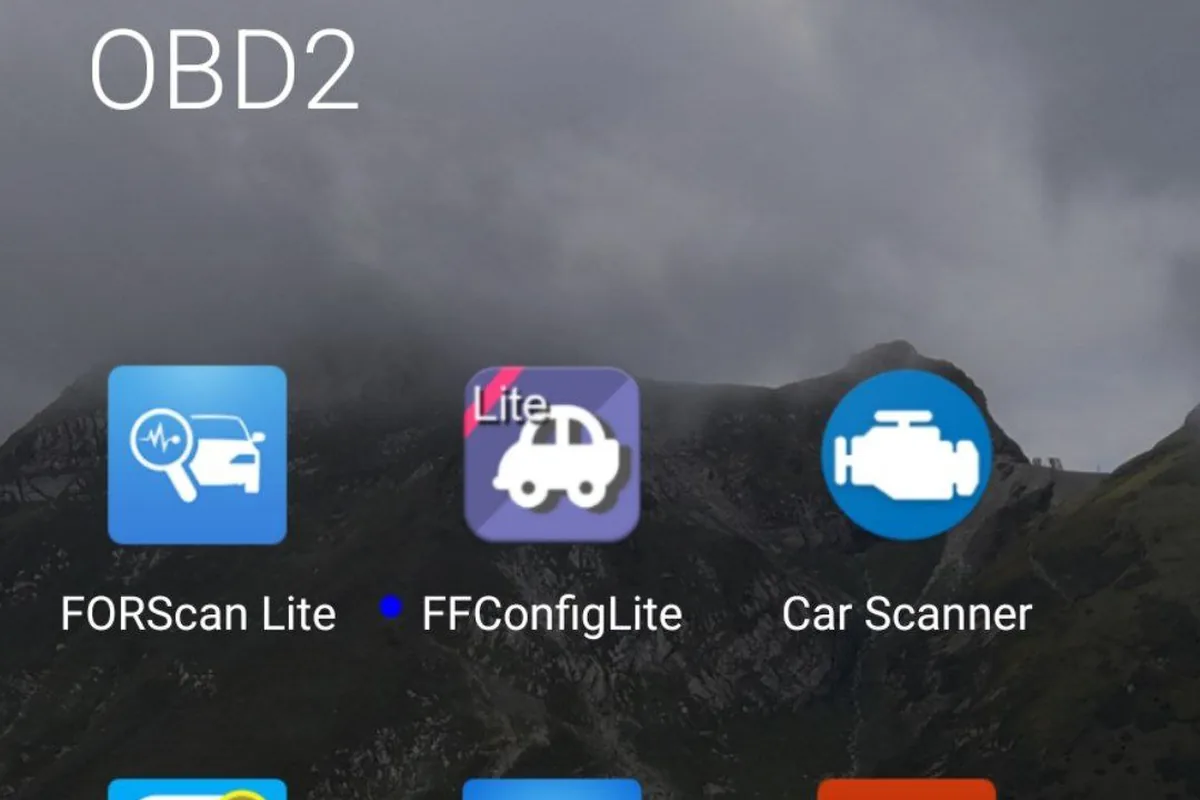

Какие программы и чем отличаются

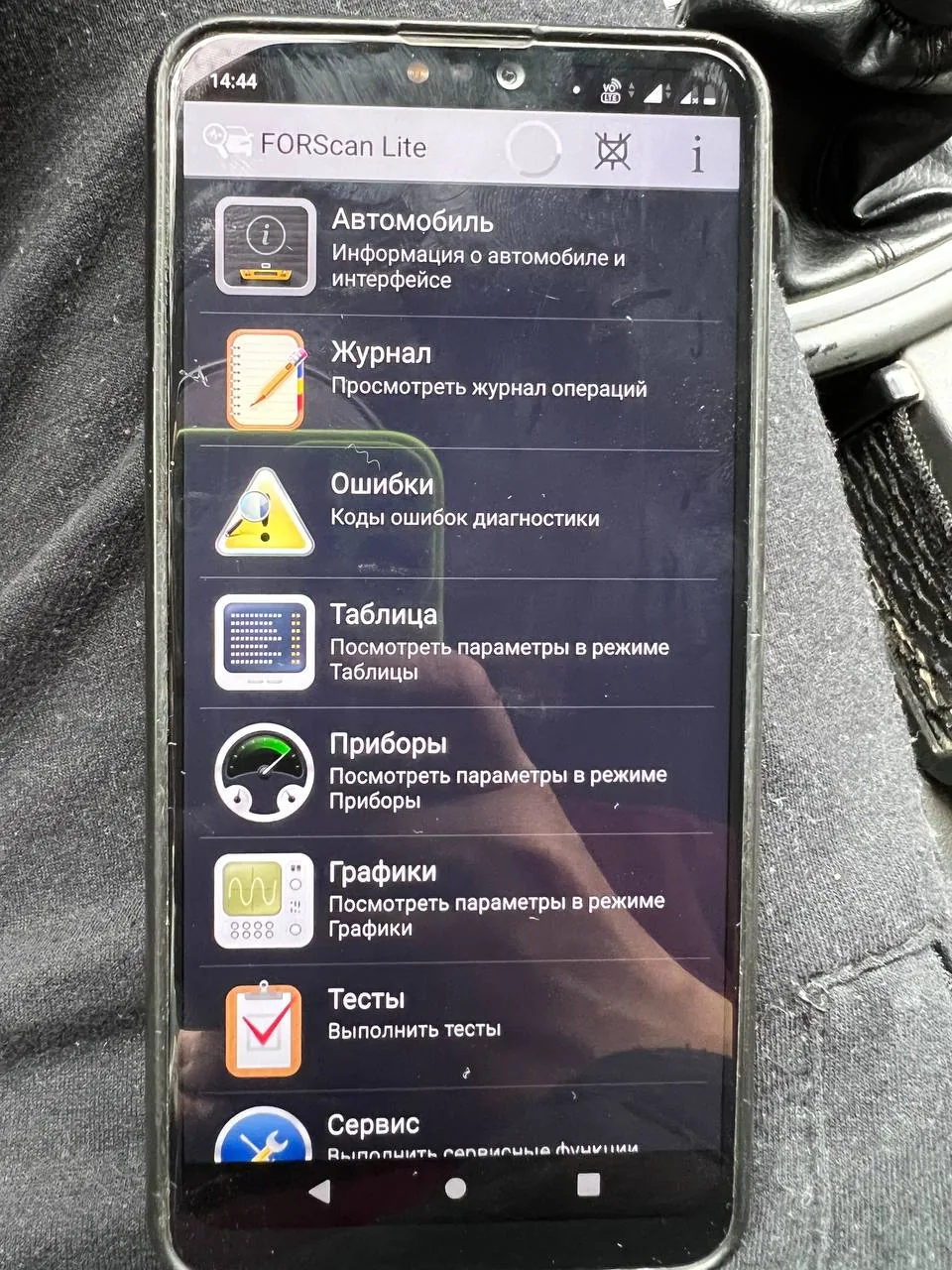

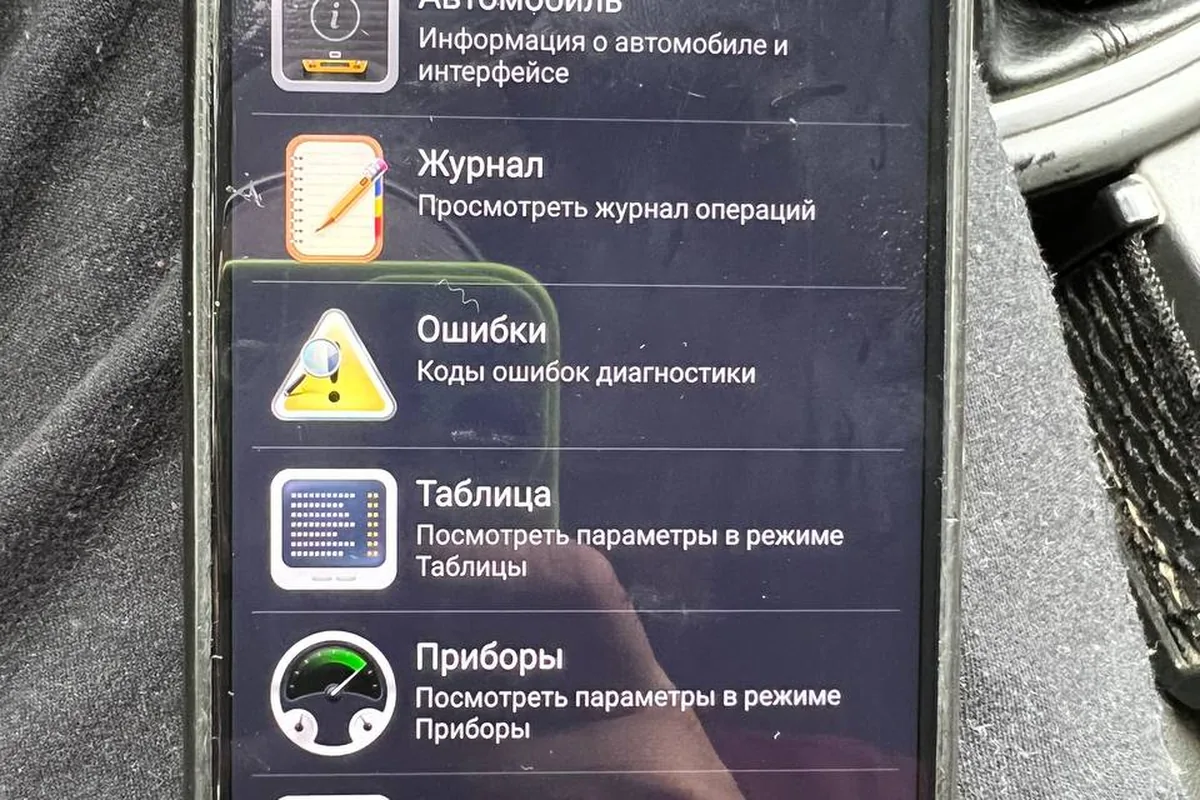

- Forscan (ноутбук, есть мобильная версия Lite) — чтение ошибок всех блоков, живые параметры, сервисные процедуры, прописка ключей, конфигурация блоков. Расширенную лицензию владельцы получают бесплатно на срок от месяца до двух, регистрируясь по почте; для прописки ключей на Фокус 3, по их словам, нужна полная.
- ELMConfig (Windows) и FFConfig (Android) — в первую очередь конфигурация: включить или отключить функции «галочками». Ими же перешивают стрелку температуры на реальные показания.

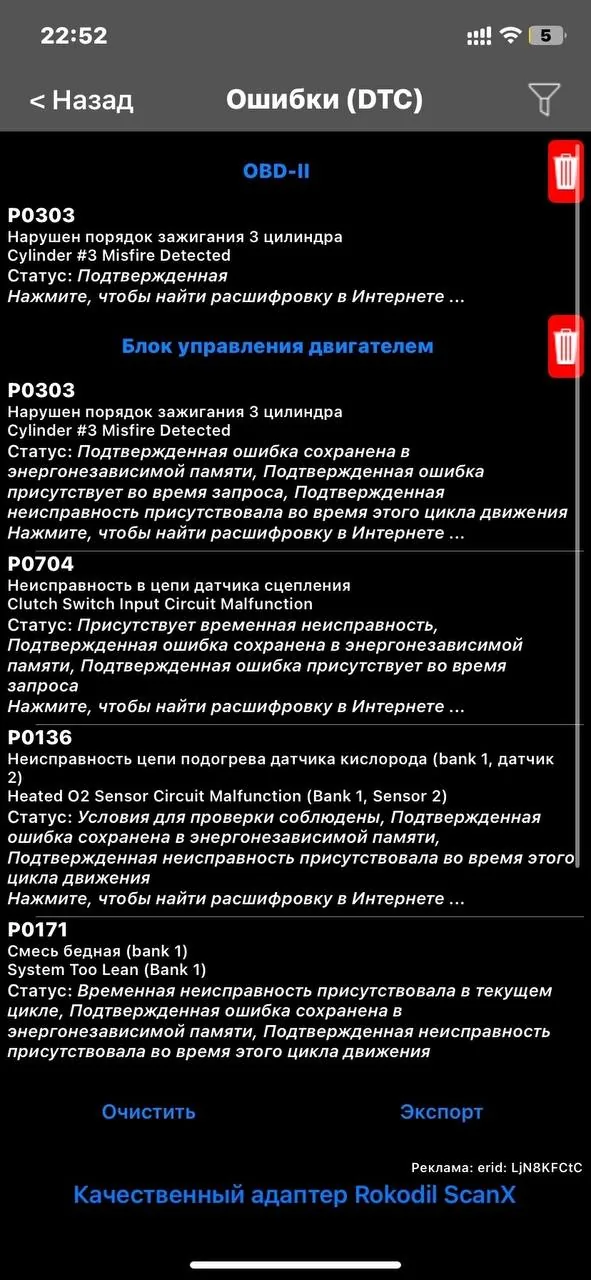

- Car Scanner и похожие — чтение ошибок и параметров мотора; функции ими не меняются.
Я на Али покупал ELS27 за 1200 рублей, всё прекрасно работает. Прошивал ключ, отключал дворник задний, ремень, чтобы не пищал, двери запирались при 20 км/ч и ещё что-то.
Что делают владельцы Фокус 2 и Фокус 3
| Задача | Фокус 2 | Фокус 3 |
|---|---|---|
| Ошибки всех блоков (P, U, B, C) | да | да |
| Реальная температура ОЖ | в живых параметрах; стрелку можно перешить — с завода она стоит на середине уже с 40–50 °C | в живых параметрах |
| Прописка чипа ключа | да, временной лицензии хватает | полная лицензия; с кнопкой «Старт» владельцу не удалось |
| Конфигурация блоков после замены | GEM, приборная панель (в том числе дорестайлинговой машины на рестайлинговую) | BCM, приборная панель — «лить стоковую конфигурацию, начиная с BCM» |
| Адаптации коробки | — | PowerShift: адаптации сцепления и датчиков; у одного владельца процедура прерывалась |
| Функции (дворник, ремень, запирание, круиз) | да | да |
Про PowerShift отдельно: адаптацию робота Фокус 3 делают через Forscan, но владелец писал, что на каждом пункте получал «операция прервана». Процедуры и признаки, когда адаптация нужна, разобраны в статье про PowerShift, расшифровка частых кодов — в статье про ошибки.
Главный риск: конфигурация без резервной копии
Включал я всякие функции через шнурок: отключил дворник задний, сделал контроль давления шин и включил ST-режим. Мне не понравилось, как отображалось ST, я решил отключить это, начал всё отключать — в итоге положил всё, машина не реагировала ни на что, просто кирпич, а бэкап я не сделал по глупости. В итоге почитал в интернете, как восстановить, нашёл сайт по VIN, мне весь конфиг оригинальный стал, всё залил — машина ожила.
Выход, который он нашёл, — заводская конфигурация по VIN. Но проще сохранить свою копию до первого изменения.

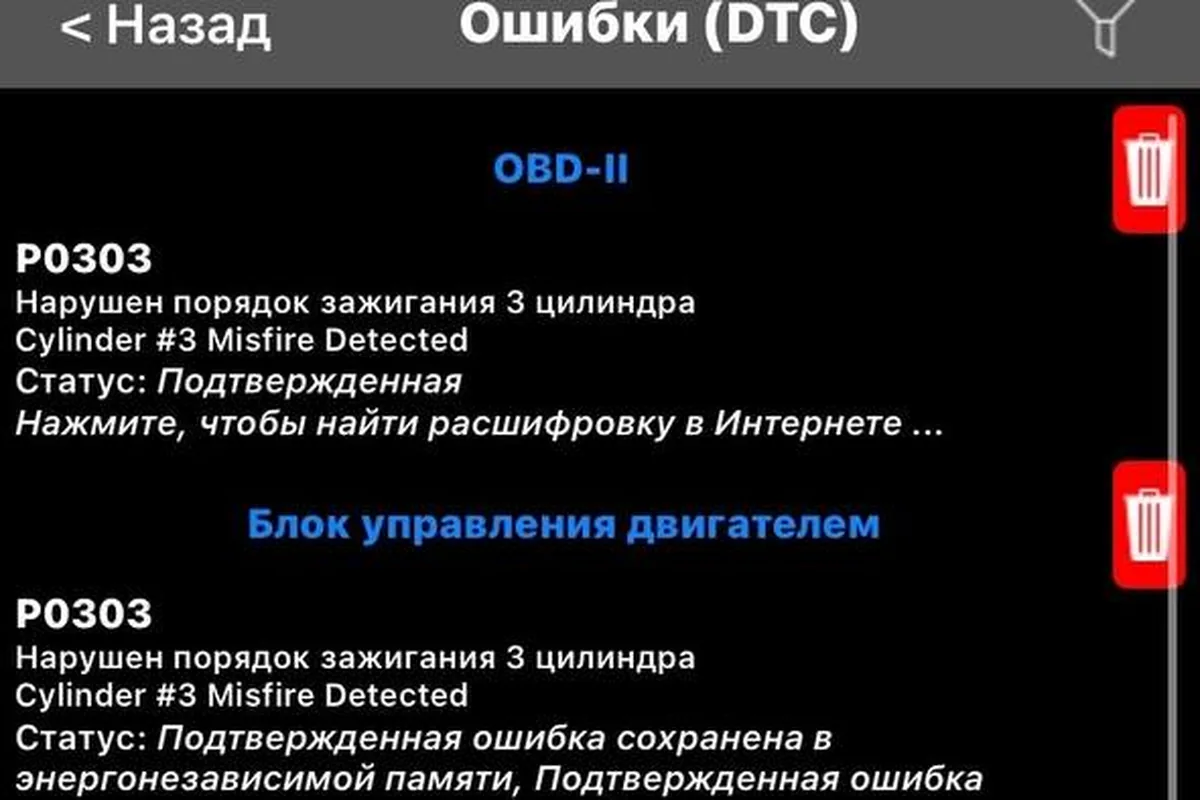

Перед любой записью в блок сохраните конфигурацию каждого модуля, который собираетесь трогать, и подключите к машине зарядное устройство: просадка напряжения посреди записи портит блок надёжнее любой ошибки в настройках. Меняйте по одному параметру и проверяйте результат. Для чтения ошибок хватит любого адаптера с HS-CAN, но если ошибка U-серии — потеря связи с блоком, — без MS-CAN вы её причину не увидите. И помните, что сброс ошибки ничего не чинит: если код вернулся через 200 км, ищите причину, а не новый адаптер.
Что купить под вашу задачу
- Только посмотреть ошибки мотора и температуру — любой ELM327 v1.5 и Car Scanner на телефоне.
- Прописать ключ на Фокус 2, включить функции — ELM327 v1.5 с переключателем HS/MS или ELS27 с USB, ноутбук, Forscan с временной лицензией или ELMConfig. Как именно прописывают ключ — в статье про ключ Фокус 2 и 3, список функций — в статье про скрытые функции.
- Разово включить одну-две функции — владельцы советуют не покупать адаптер, а съездить к диагносту: в 2023–2024 годах это стоило 500–1 000 ₽, хотя в некоторых городах просят 2–5 тыс. ₽.
- Фокус 3: адаптации PowerShift, ключи, BCM — ELS27 и Forscan с полной лицензией, либо специалист.
