Проводка Форд Фокус 2 и 3: блоки GEM и BCM, жгуты дверей и багажника, массы — где искать обрыв

← Ford Focus (08.2004 — 04.2008)

Короткий ответ. Почти все «необъяснимые» отказы электрики Форд Фокус 2 (Ford Focus II) и Фокус 3 сводятся к четырём местам. У Фокус 2 это блок электропакета GEM в салонном монтажном блоке под вещевым ящиком, жгуты в гофрах крышки багажника и дверей и окисленные точки массы на порогах и лонжероне. У Фокус 3 — блок BCM в ногах переднего пассажира, который заливает жидкость омывателя по проводам от насоса: замена блока с насосом и разъёмом в Москве в 2023 году обошлась владельцу в 31,5 тыс. ₽, блок с разборки в 2025 году стоил 5–10 тыс. ₽.

Где что стоит

Блоки двух поколений делают одну работу — управляют центральным замком, светом, дворниками, обогревами, — но устроены и болеют по-разному. Смешивать советы для них нельзя.

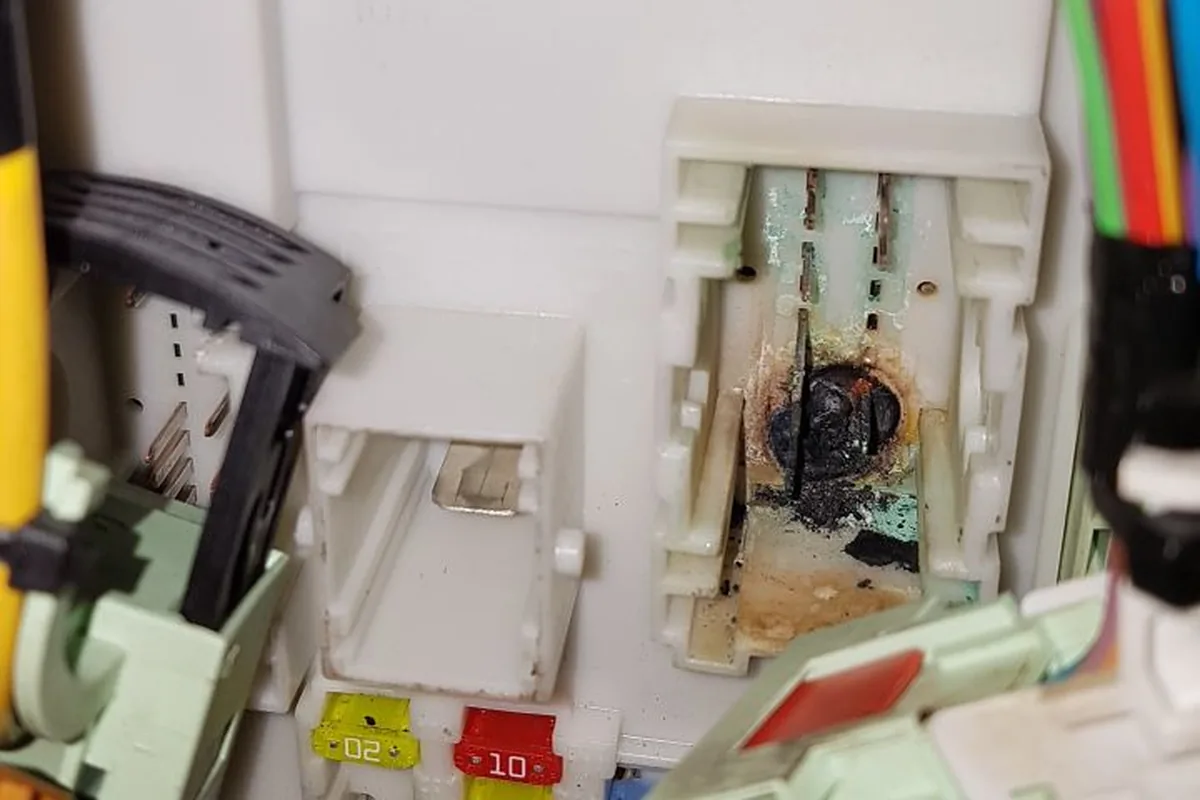

Так выглядит блок комфорта Фокуса 3 2014 года после попадания влаги: контакт у разъёма выгорел, вокруг следы окисла.

Разъём OBD на Фокусе 2 после рестайлинга: через него читают блоки сканером и проверяют проводку.

Номера предохранителей и реле Фокус 2 по обоим блокам — в статье про предохранители. Руководства с электросхемами по Фокус 3 у нас нет; распиновки разъёмов владельцы ищут по номерам блоков и берут ответные части с разборки.

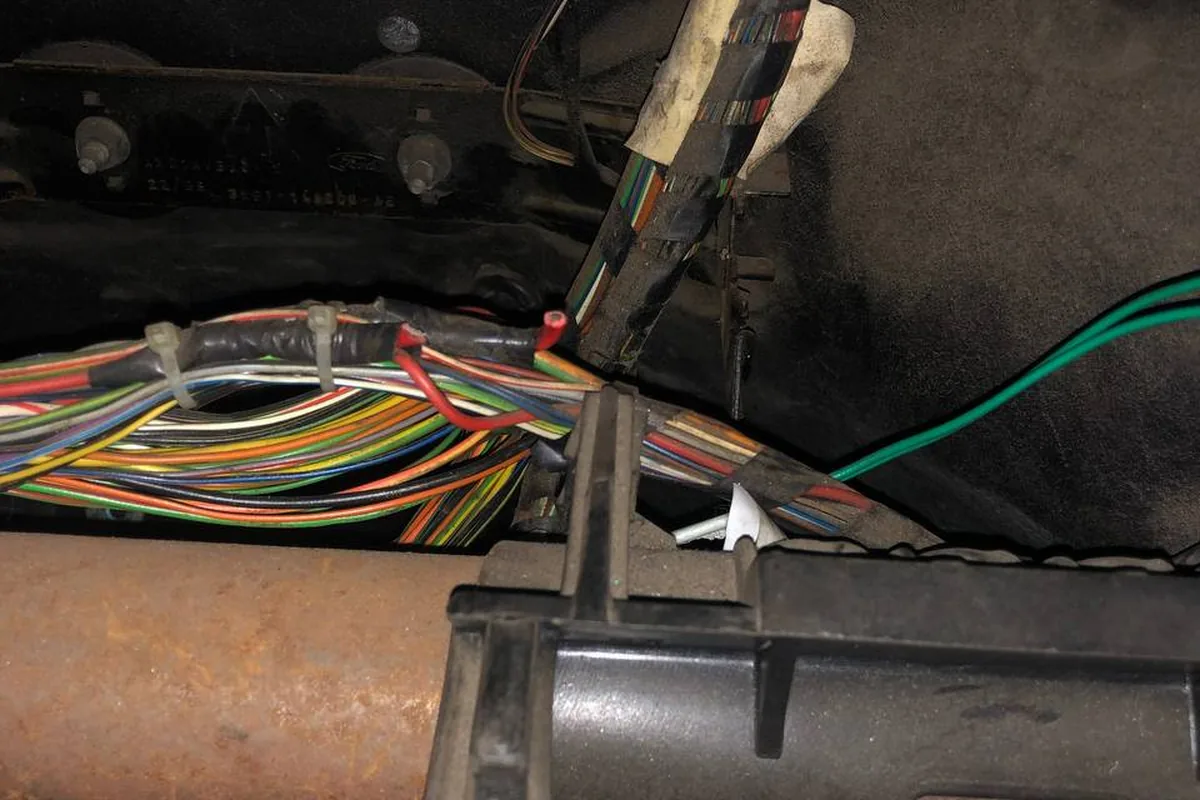

Если снять бардачок, за ним виден жгут, и обрезанные концы там обычно остаются от нештатного оборудования.

Фокус 3: омыватель заливает BCM

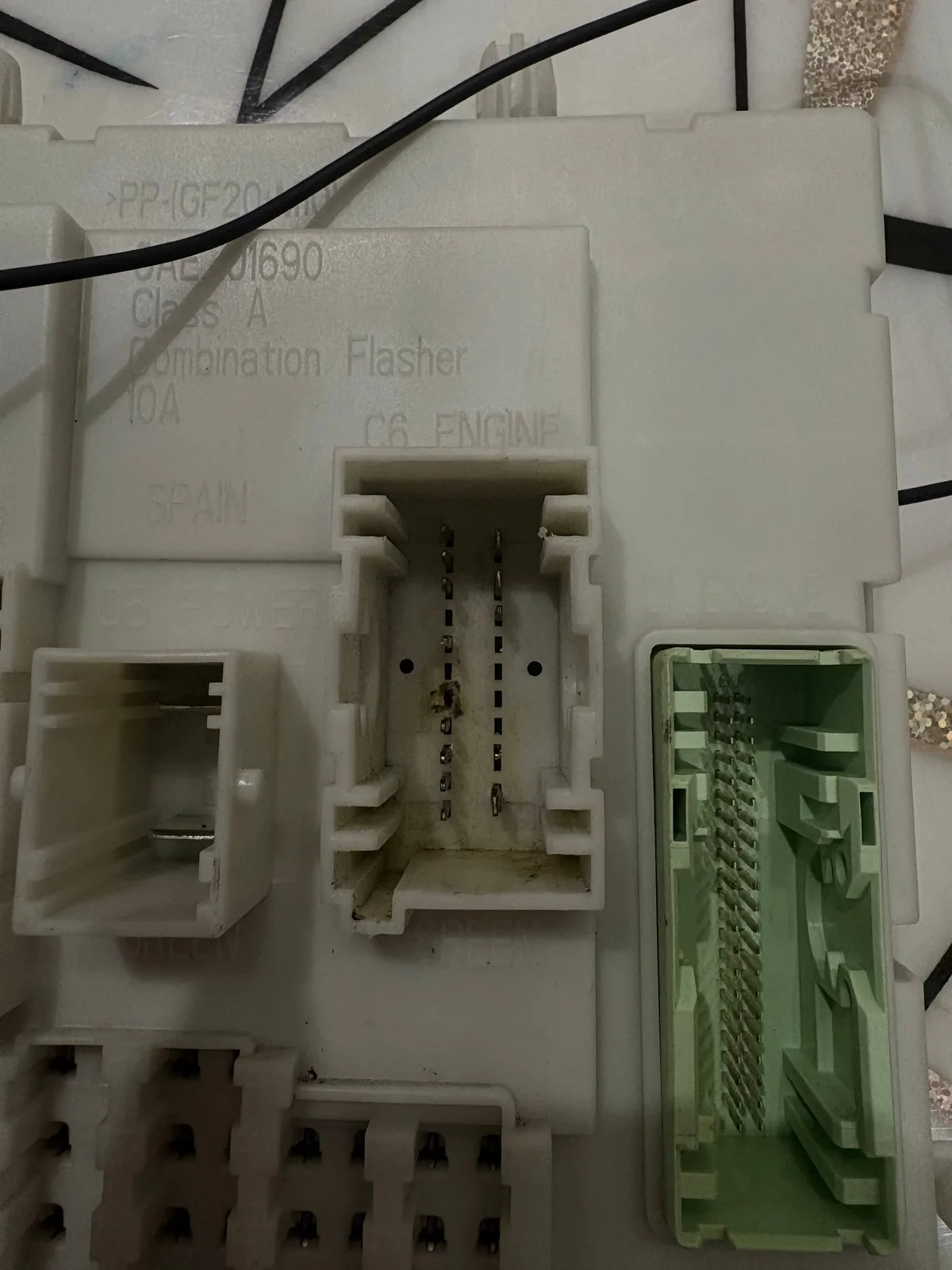

Самая известная электрическая болячка Фокус 3. Насос омывателя стоит в бачке, и когда его уплотнение стареет, жидкость начинает подниматься по проводам и доходит до разъёма C6 на блоке BCM. Контакты зеленеют, плата окисляется, и машина начинает «исполнять»: моргает одна сторона поворотников, сами включаются дворники, не включается зажигание, щёлкает что-то под вещевым ящиком, пропадает ближний свет с одной стороны.

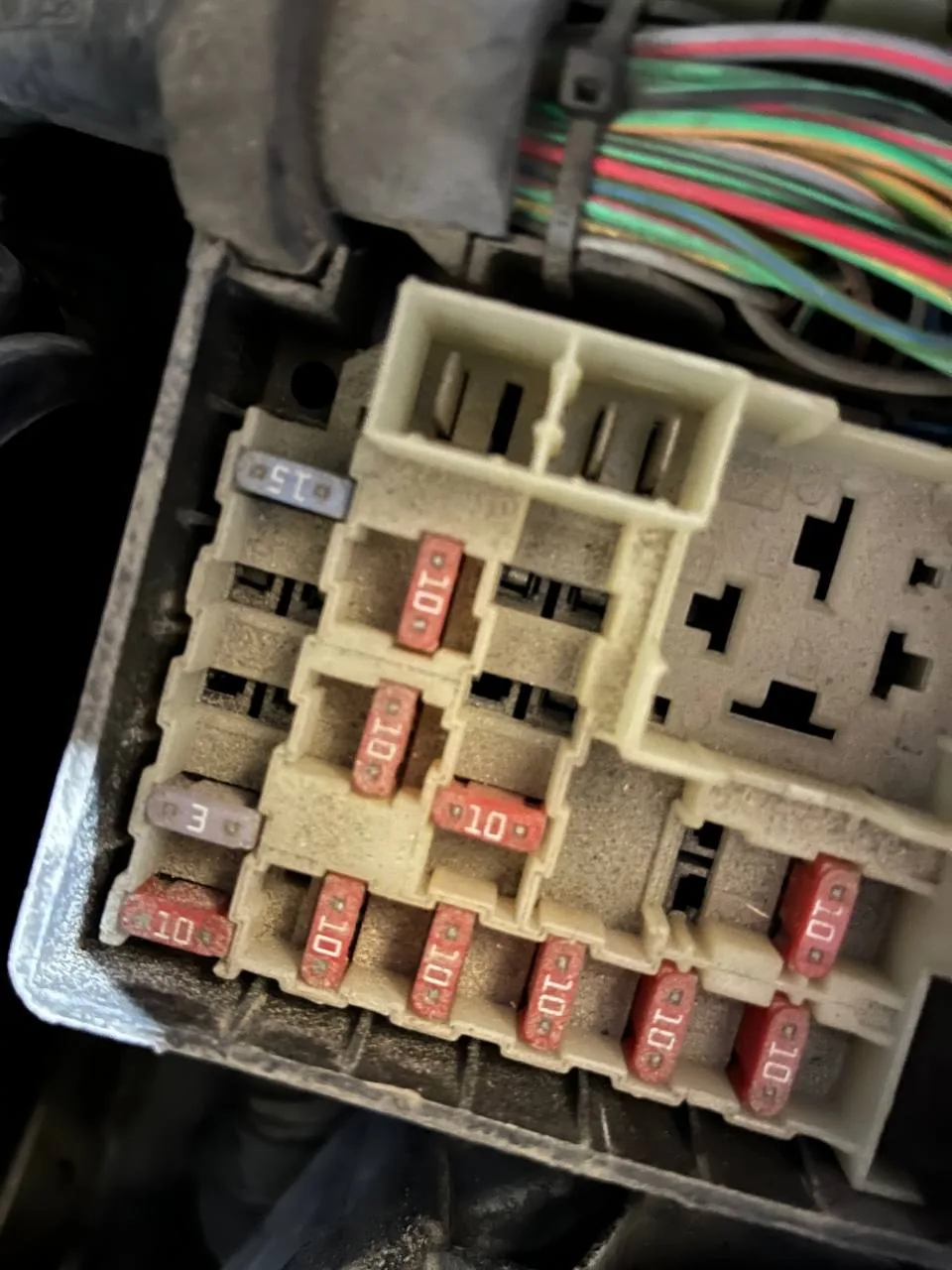

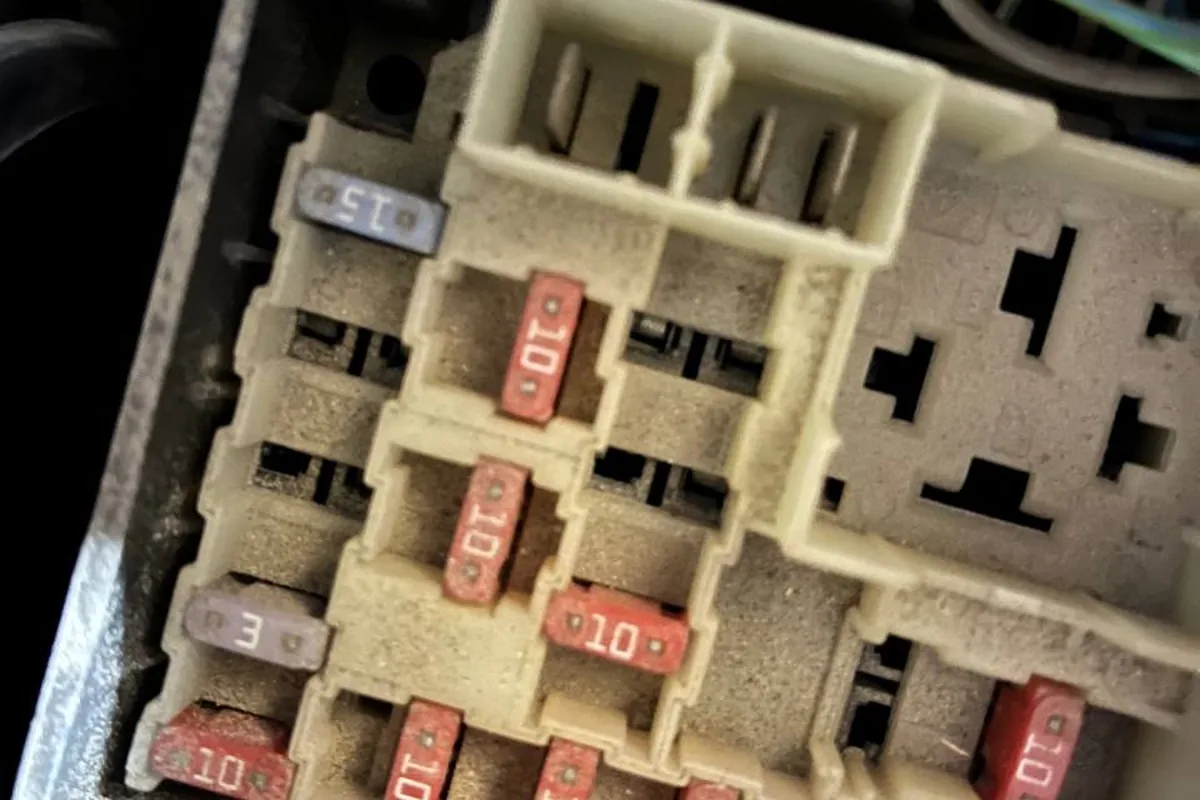

В ответной части монтажного блока место под разъёмы есть, но в самой фишке может выходить только часть контактов.

Вышел из строя блок BCM. Вода с омывателя стёкол попадала на BCM и всё там окислило, плюс контакты платы нарушены. Сейчас попробуют восстановить, но шансы крайне малы. Сказали купить насос омывателя каких-нибудь свежих годов, чтобы был без косяков.

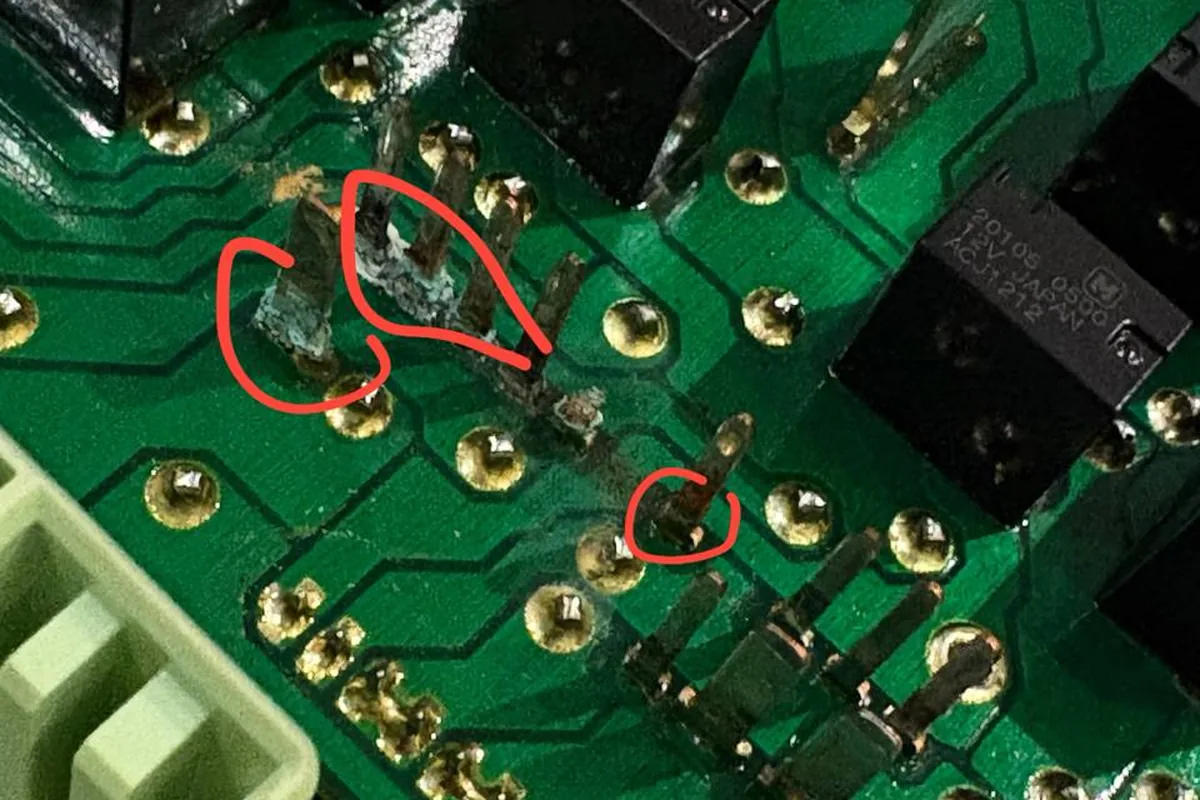

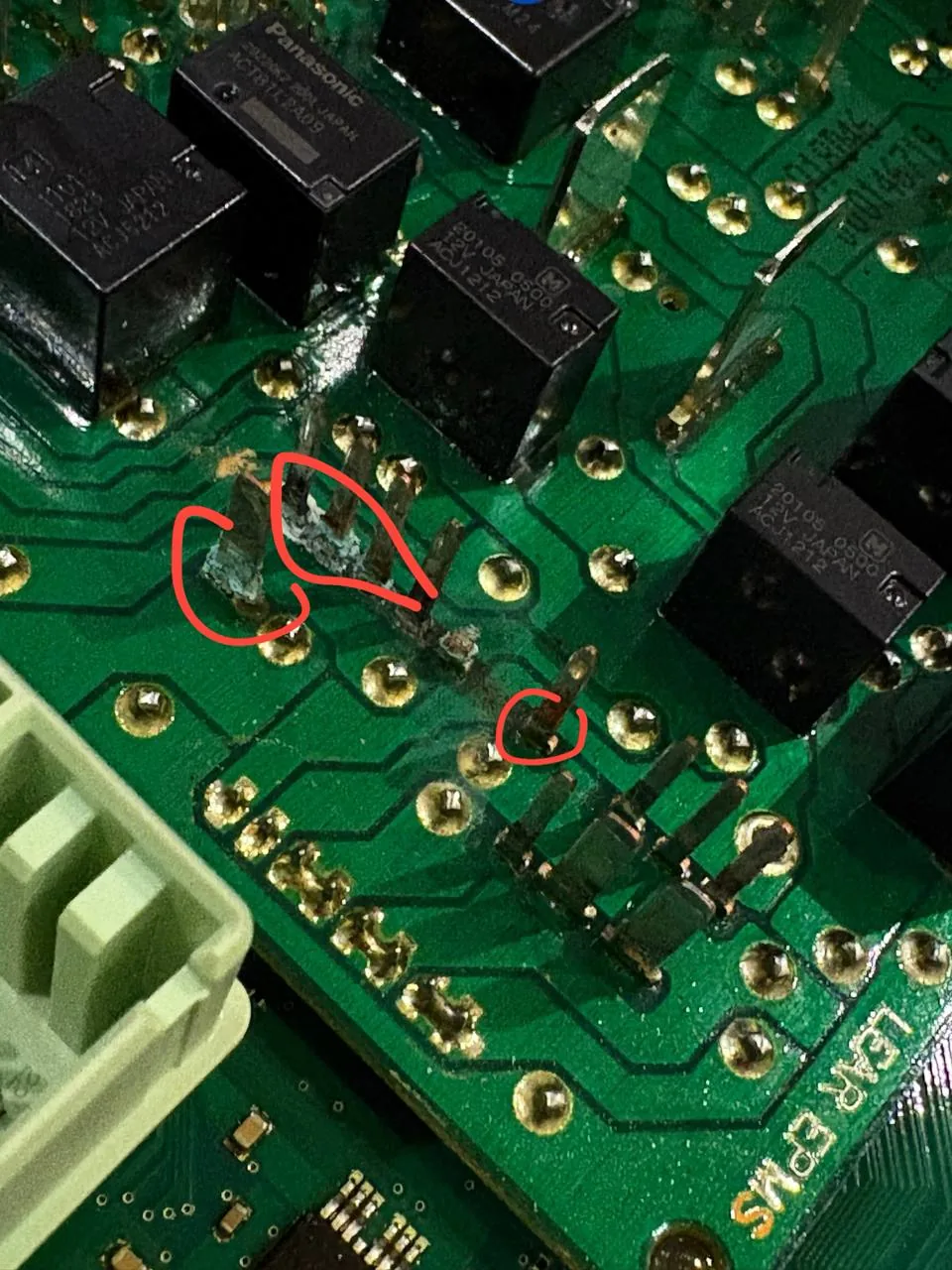

На плате блока комфорта отмечены сгоревшие контакты: к такому приводит вода от насоса омывателя, и одной пайкой здесь не обойтись.

Если поймать процесс рано, обходится чисткой разъёма. Главное — не пропустить первые признаки:

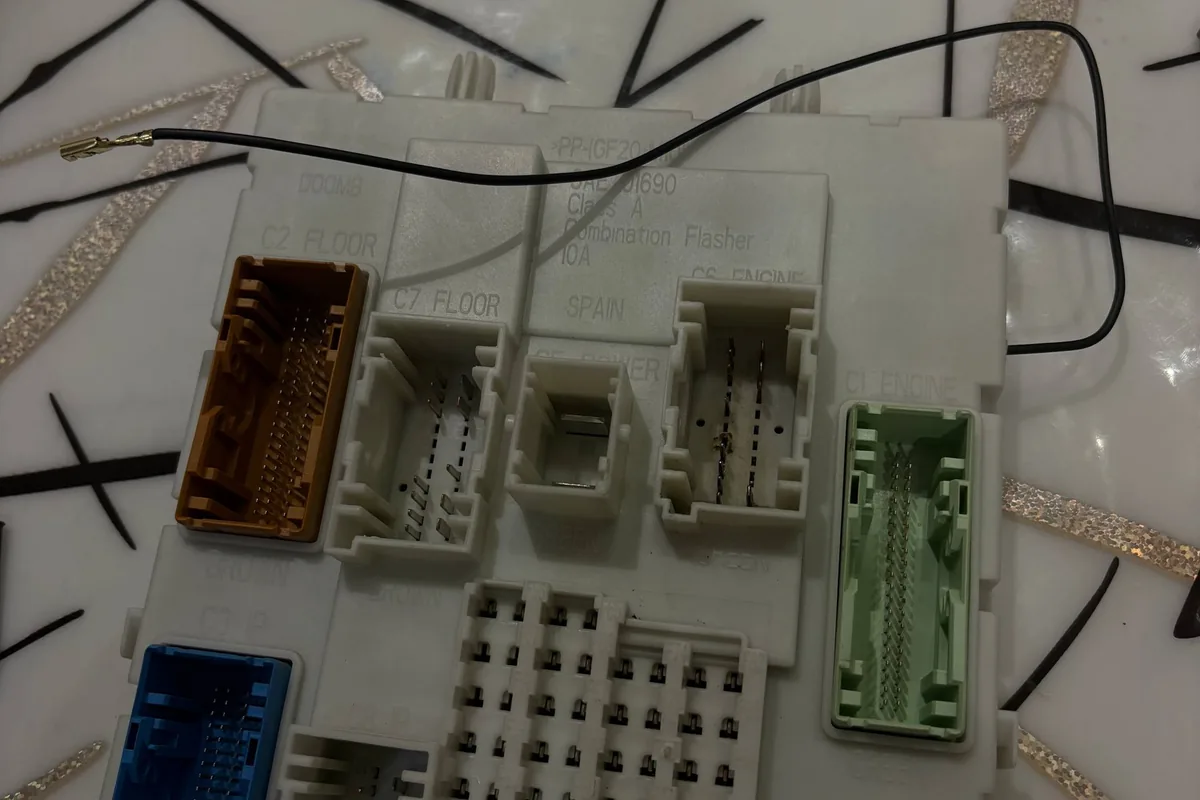

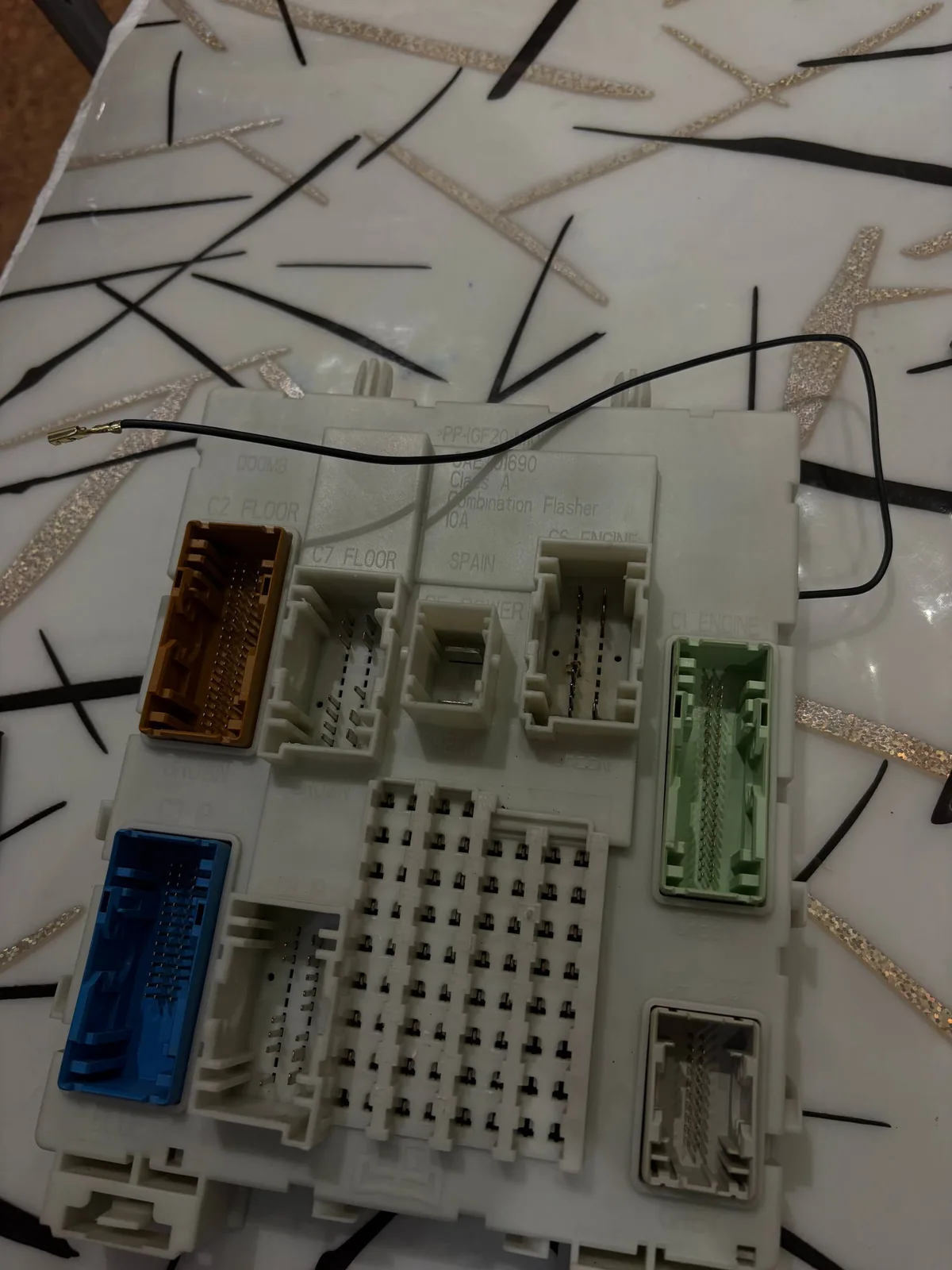

Блок после ремонта: его почистили, прозвонили и вывели новый провод вместо сгоревшего контакта.

В моём случае моторчик омывателя стал омывать блок BCM, поймал относительно на ранней стадии, плата и фишки не успели закоксоваться. Рекомендую проверить.

Профилактика простая и дешёвая: снять разъём C6, убедиться, что он сухой, и поставить насос омывателя с уплотнением — владельцы пишут, что новый насос Febi пришёл с резинкой, а оригинальный из старых запасов — без. Вариант надёжнее — врезка в провода сразу после насоса, чтобы жидкости некуда было идти. Отдельного внимания требует хэтчбек: провода заднего дворника и омывателя проходят в резиновом жгуте крышки багажника и там «переламываются на раз».

Ещё одна деталь Фокус 3: BCM хранит конфигурацию машины. Любая её правка — светодиоды вместо галогена, активация функций — оставляет в блоке ошибку, которая не стирается; на работу она, по словам владельцев, не влияет. Подключаться к блоку лучше полноценным адаптером — подробности в статье про Forscan.

Фокус 2: блок GEM и его причуды

У Фокус 2 роль BCM выполняет GEM. Когда он сбоит, картина выглядит как одержимость машины, и владельцы долго ищут причину где угодно, кроме блока:

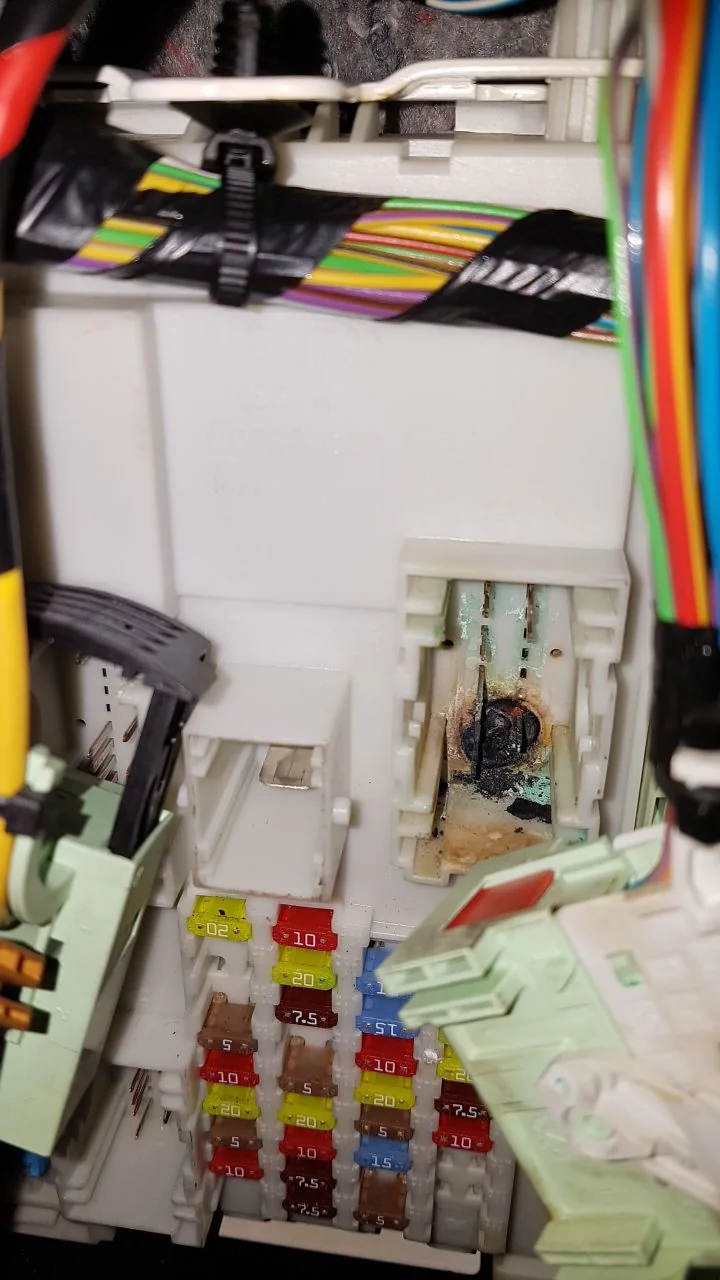

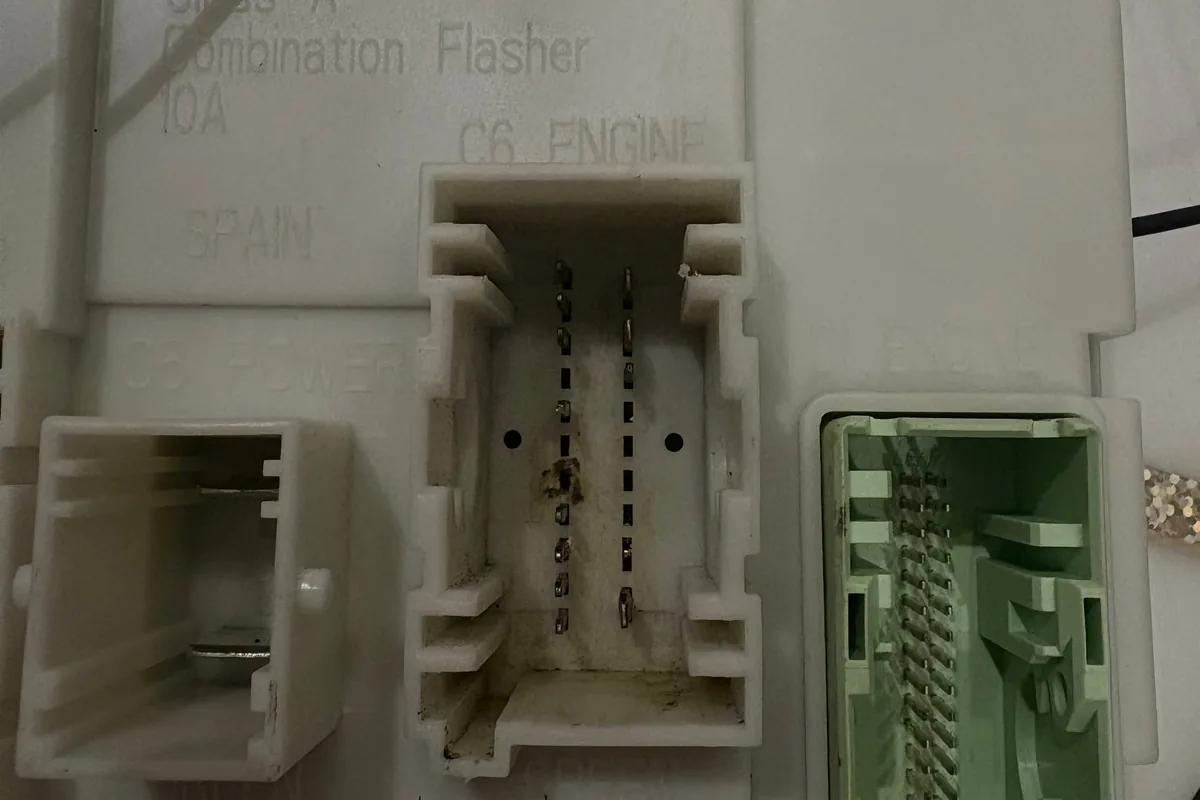

Крупно разъёмы того же блока: следы окисла в колодке показывают, куда добралась влага.

Менял блок GEM три недели назад, выдавал такие перлы: центральный замок сам открывал-закрывал, свет включал-гасил, климат, стёкла сами зависали и не поднимались. После замены GEM и пропайки приборки было всё нормально.

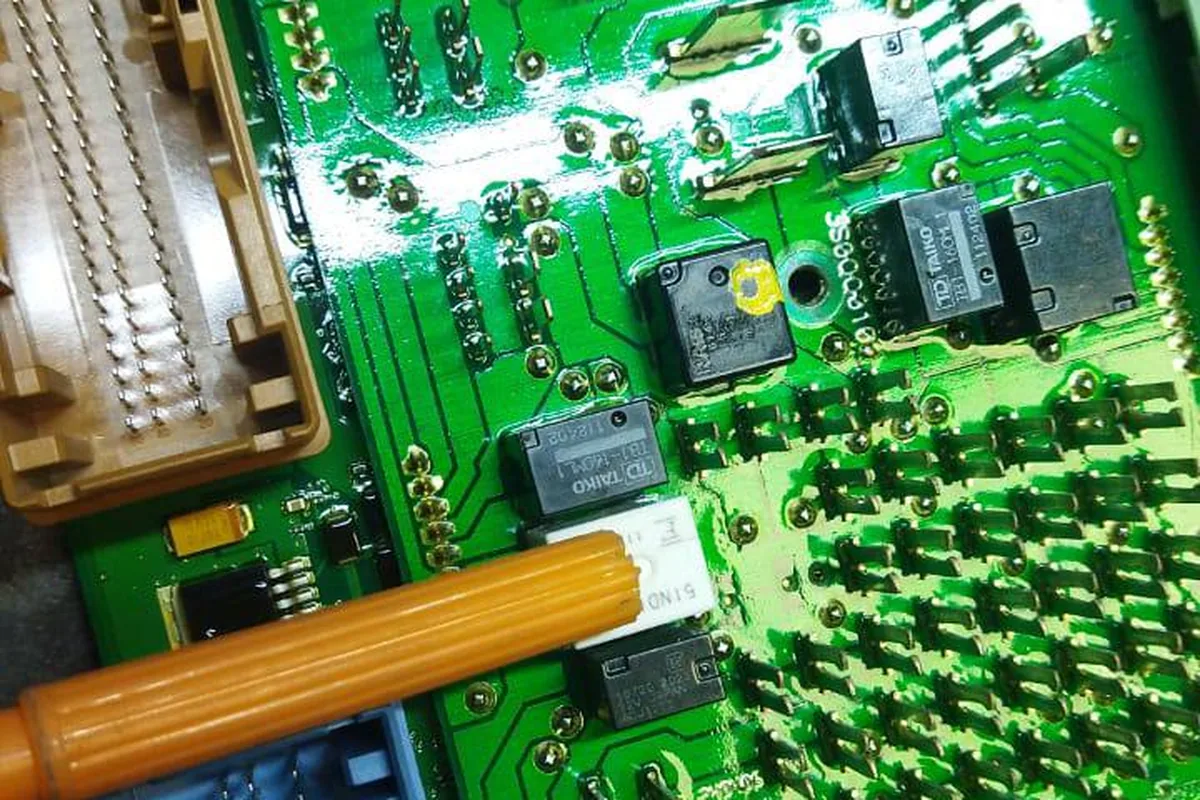

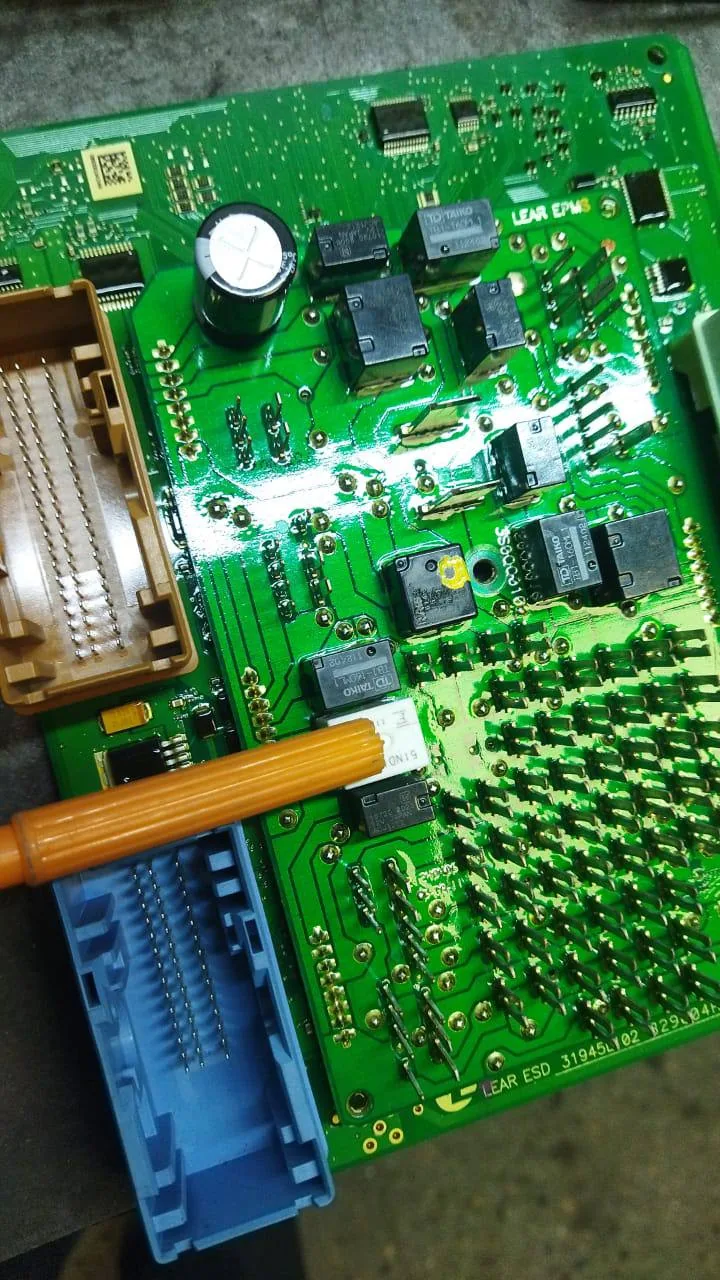

Плата блока комфорта с реле: когда реле залипает, блок может сажать аккумулятор на стоянке.

При замене есть два правила. Первое — номер блока: при подборе, по словам владельцев, главное совпадение первой буквы версии в конце номера, а для рестайлинга Titanium советуют версию не ниже D. Второе — конфигурация: новый блок надо прописать под свою машину, иначе новые проблемы.

Я тут GEM, блок комфорта, поменял — старый умельцы приговорили. После этого два месяца маялся: ЦЗ не срабатывал, багажник заблокировался, ещё и приборка чудила. Всё перепроверил, кучу автоэлектриков объездил — никто не помог. Оставалось только попробовать сам GEM немного переконфигурировать, итого за 15 минут собственных усилий все проблемы рассосались.

Бывает, что виноват не блок. У одного владельца GEM непредсказуемо отрубал магнитолу, туманки и приборку, а после долгих поисков оказалось, что коротит контактная группа замка зажигания и пропадает питание блока.

Жгуты: крышка багажника и двери

Провода, которые изгибаются при каждом открывании, рано или поздно ломаются. У Фокус 2 и 3 это прежде всего жгут в резиновой гофре крышки багажника: сначала багажник «то открывается, то нет» или сам открывается на ходу, на приборке висит «багажник открыт», потом кнопка перестаёт работать совсем.

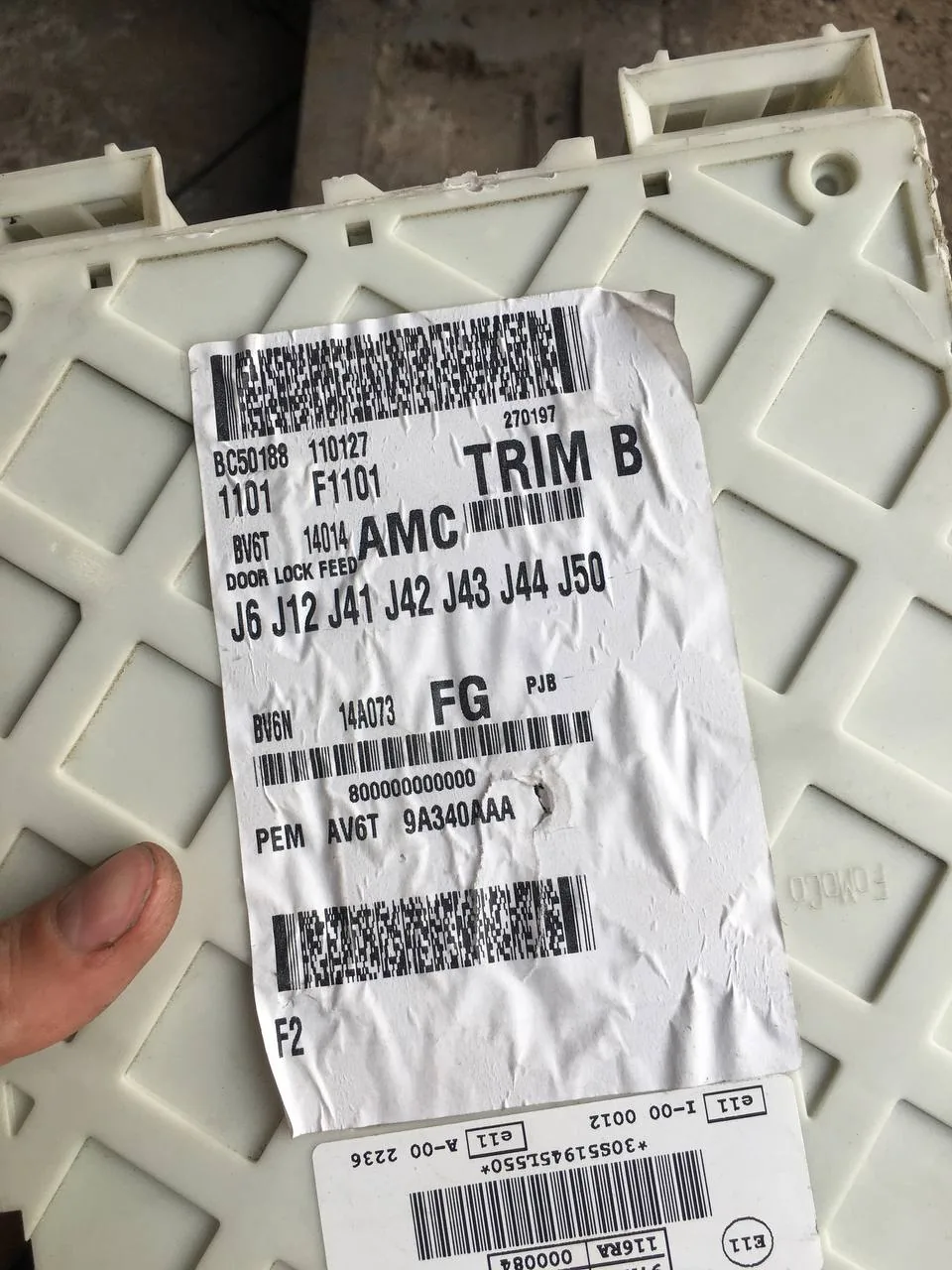

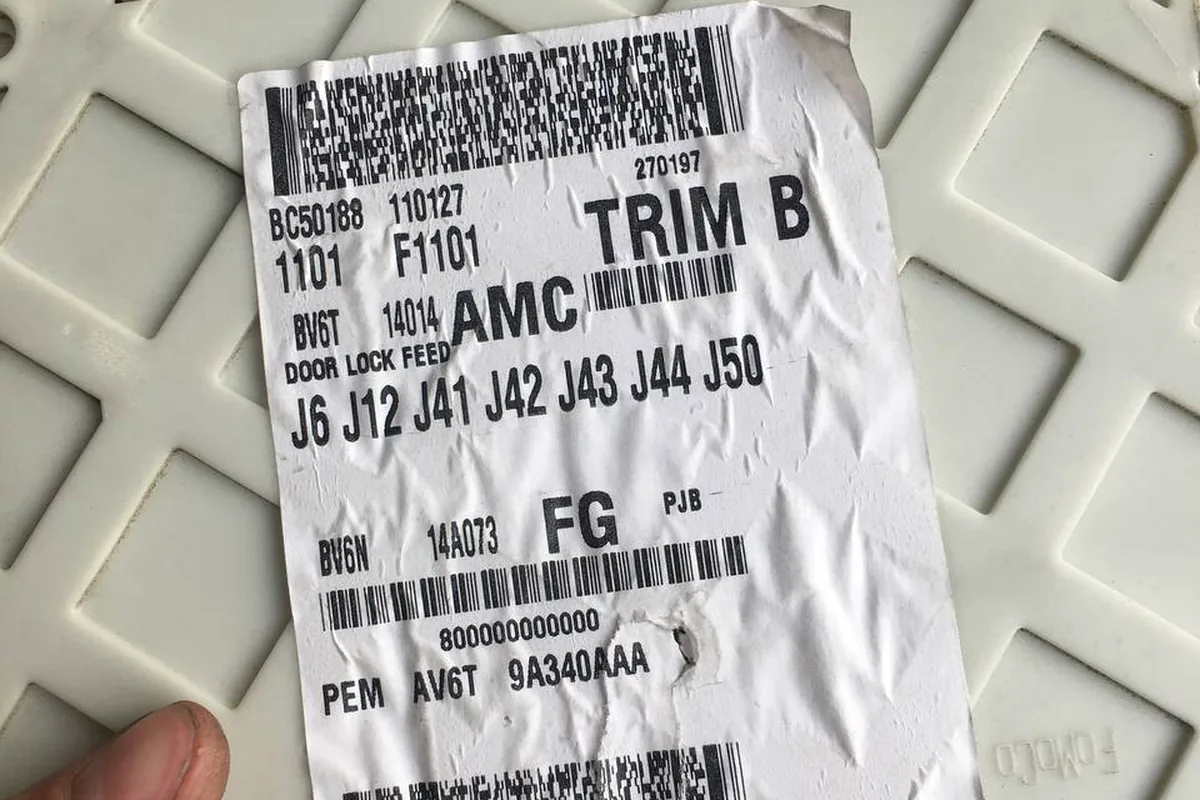

Номер на корпусе блока комфорта — главное, по чему подбирают замену на Фокус 3.

Может, стоит начать с проводов под уплотнителем на крышке багажника? На седане у меня там провода перебило, вообще перестала открываться.

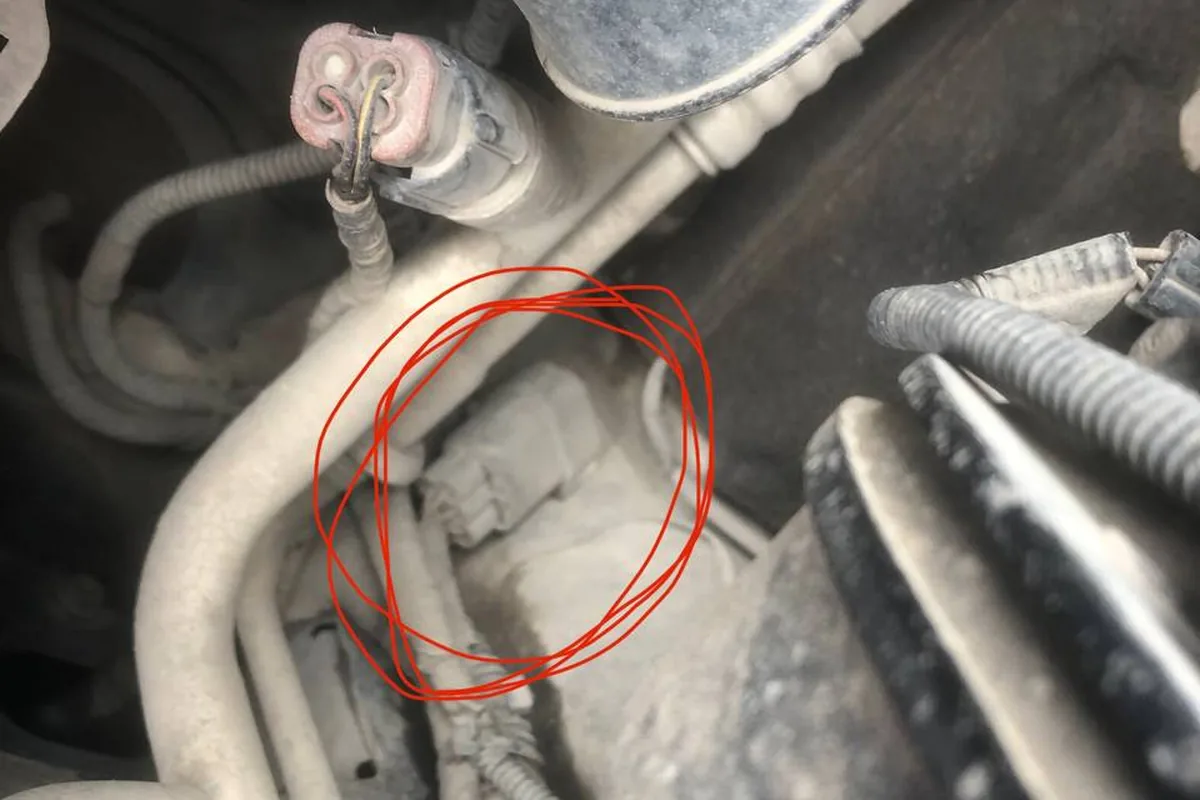

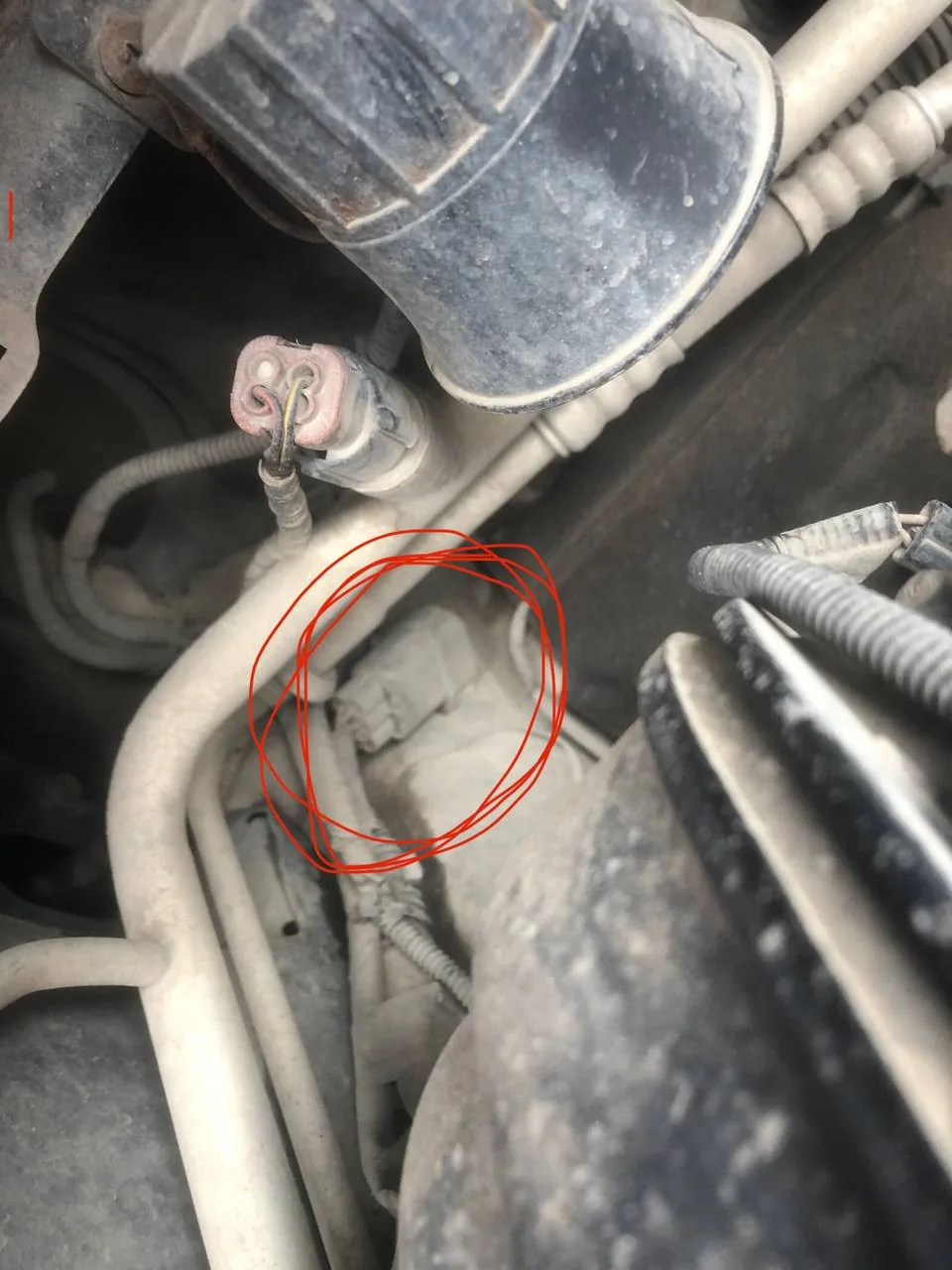

Свободная колодка в моторном отсеке Фокуса 2 после рестайлинга: такие фишки остаются под опции, которых нет в комплектации.

У Фокус 3 владельцы называют то же место «болячкой» и уточняют, где искать: жгут справа по ходу движения, возле фонаря, а если багажник уже не открывается, до замка добираются из салона, сложив задние сиденья. Замену жгута в сервисе в 2022 году владелец оценивал «не меньше 7 тыс. ₽» и в итоге чинил сам. В дверях ломаются провода в гофре между дверью и стойкой, окисляются разъёмы в стойке, а иногда провод просто цепляется за болт механизма стеклоподъёмника и вырывается из разъёма. Если в одной двери разом отказали стеклоподъёмник, замок и подсветка — первым делом смотрят именно этот жгут. Подробнее — в статье про стеклоподъёмники.

Массы и минусовые шины

Плохая масса на Фокус 2 даёт самые странные ошибки — вплоть до «двигатель неисправен, разгон уменьшен» при включении фар. Владелец, который разбирался с такой машиной, насчитал 8–9 точек крепления массы: три у пассажира, две у водителя и несколько болтов на лонжероне под воздушным фильтром.

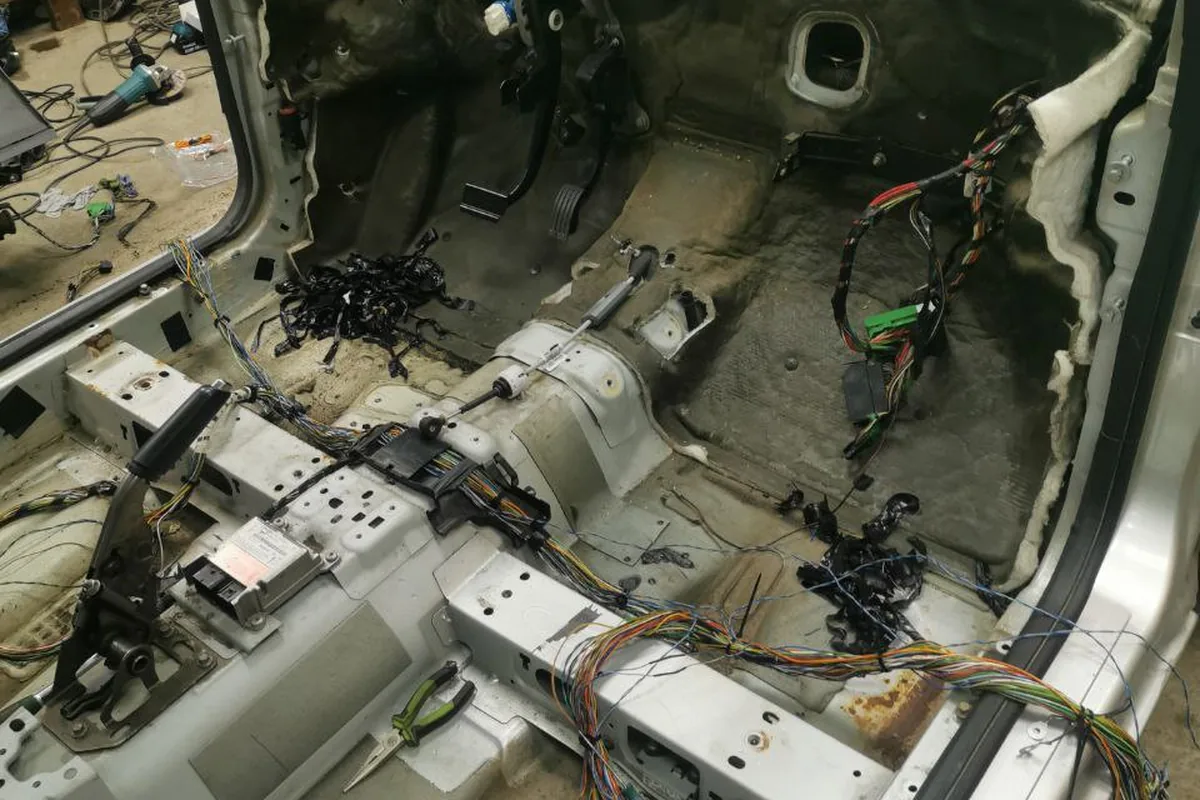

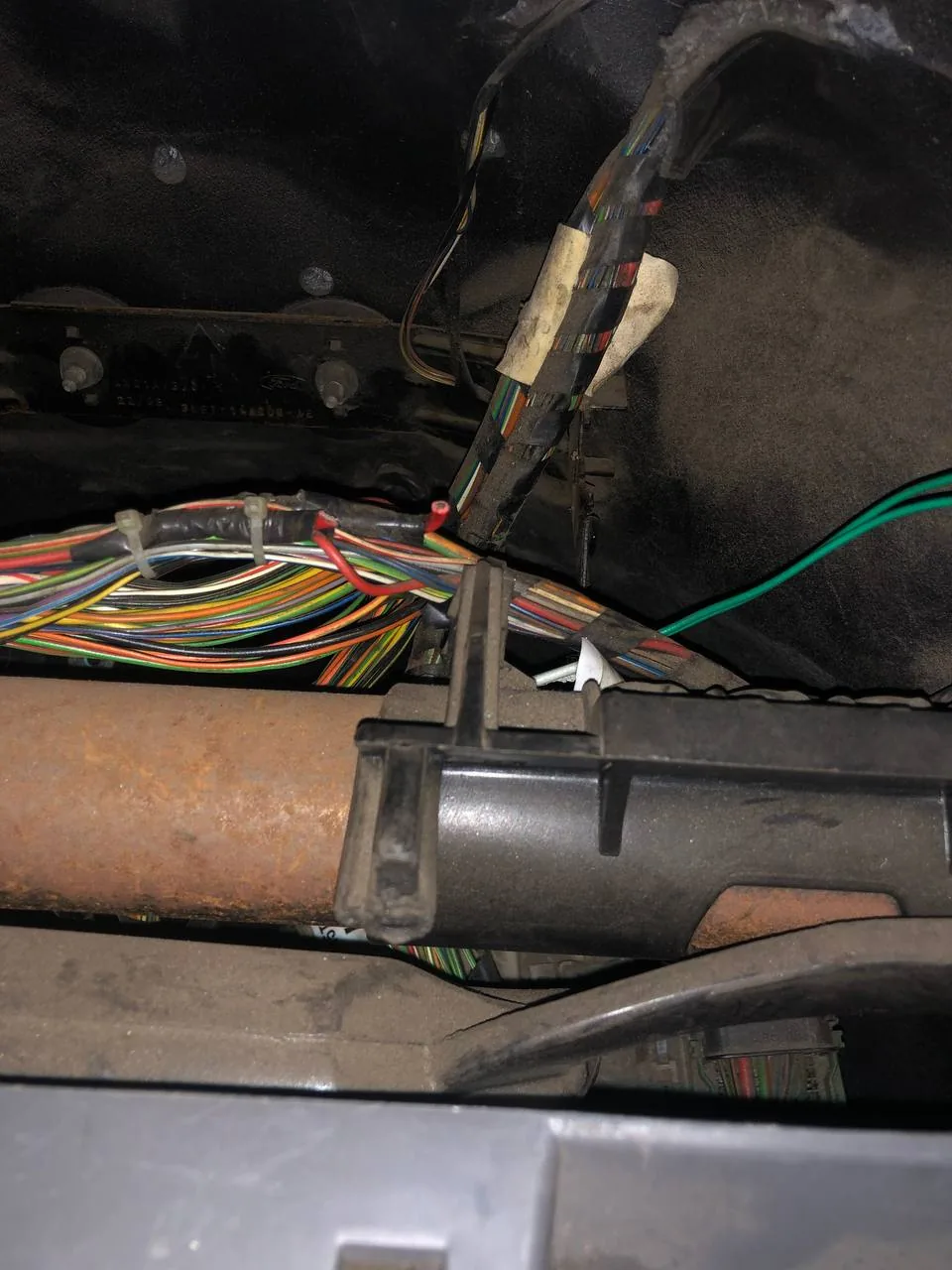

При полной разборке салона видно, как жгуты идут по полу вдоль тоннеля — их приходится переделывать при доработках.

В пороге водителя почистил, там одна точка, была зелёная шуба, в пороге пассажира 2 точки, тоже почистил, спасибо за информацию!

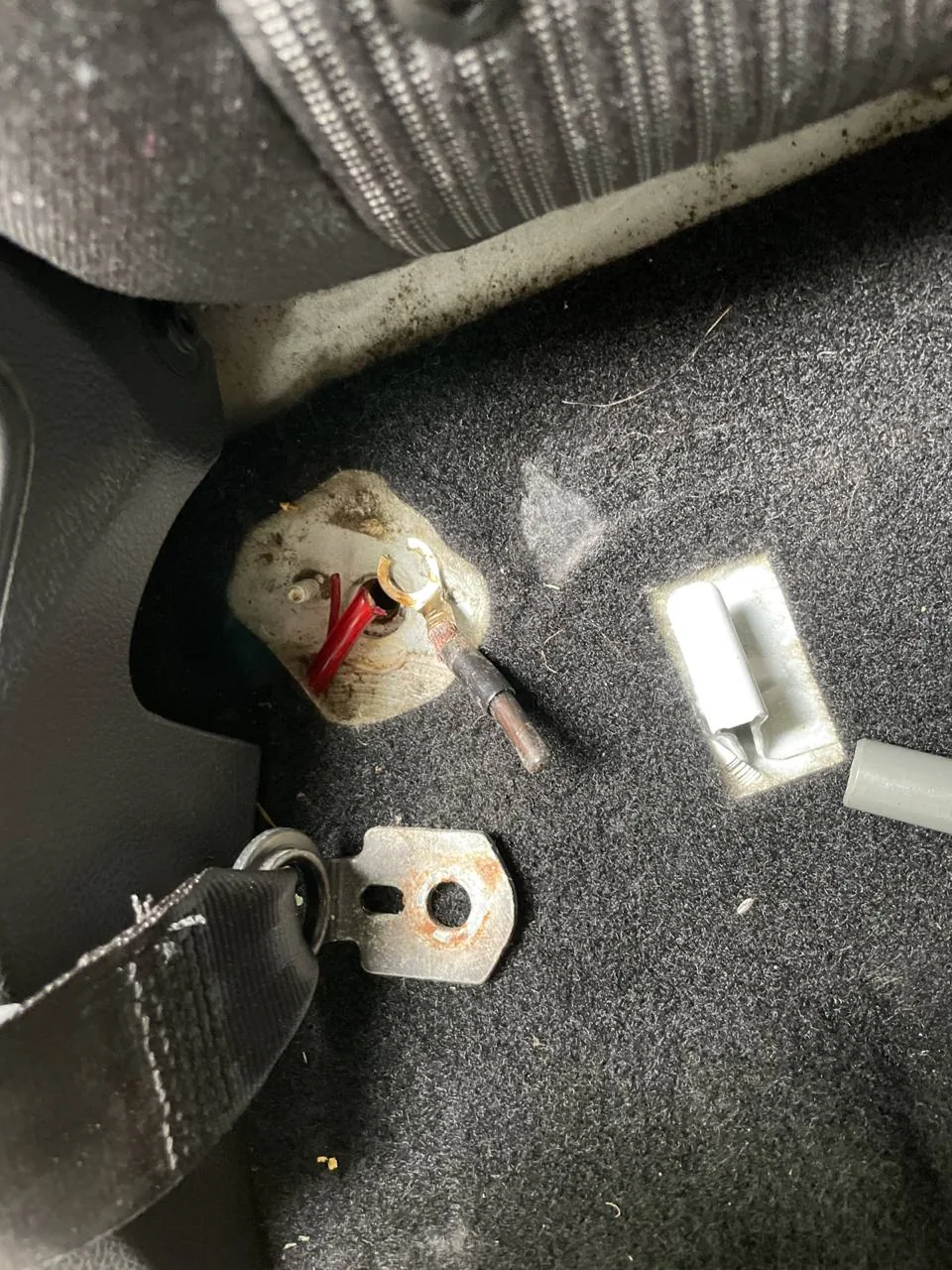

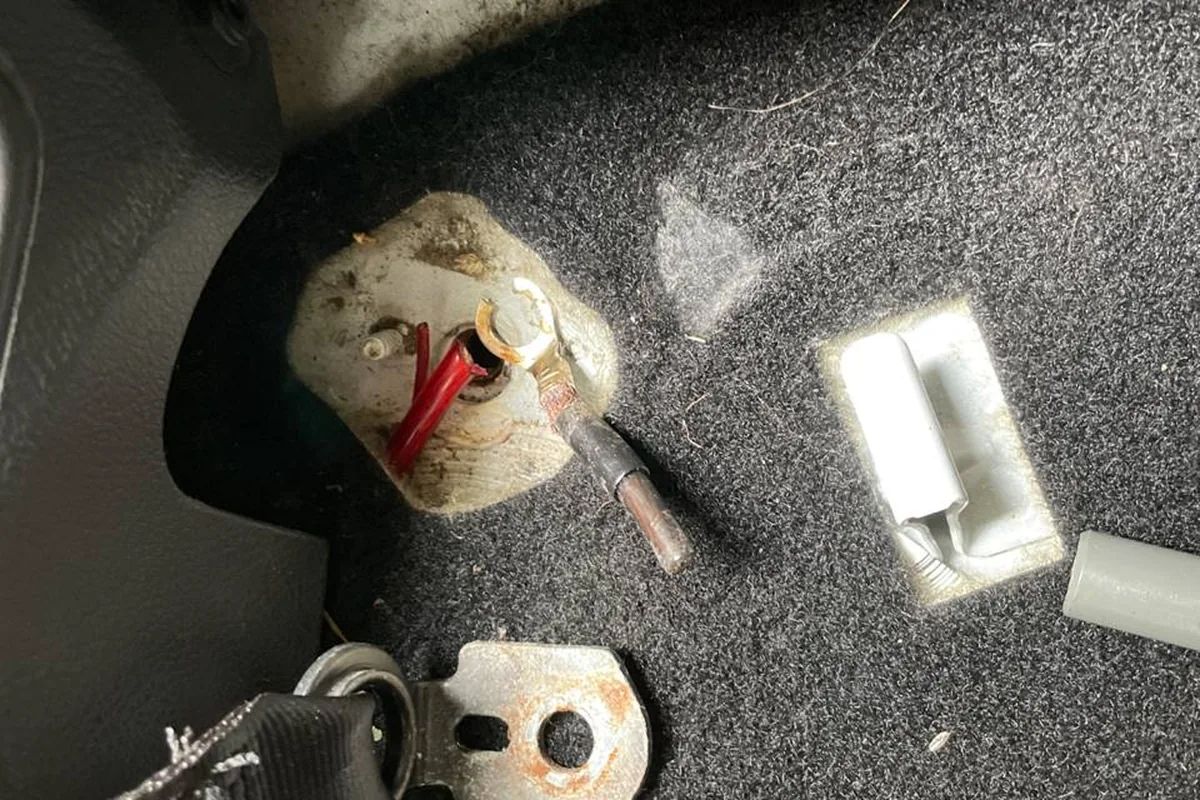

Под задним сиденьем Фокуса 3 на кузов прикручена масса — её стоит проверить, если электрика ведёт себя странно.

Ещё два места у Фокус 2 — минусовые провода на лонжероне под площадкой аккумулятора и минусовая шина внутри подкапотного блока предохранителей. Когда перестаёт выходить на связь GEM, не показывается наружная температура и двери, горит «ручник» и снежинка, владелец Фокус 2 2006 года нашёл причину именно там: сгнила минусовая шина в блоке предохранителей под капотом.

У Фокус 3 слабое место — масса под аккумулятором: она окисляется и ломается, а рядом проходит и шина LIN, по которой общаются блоки. Перебитый в этом месте провод владельцы находят, когда перестают слушаться дворники.

Мнение установщика

Искать обрыв на Фокусе по принципу «поменяем блок» — самый дорогой путь. Сначала считайте ошибки всех блоков: ошибки связи подскажут, какой участок шины пропал. Затем проверьте массы — зачистить и смазать контакты стоит полчаса. Жгут крышки багажника и дверей проверяйте, двигая его руками при включённом зажигании: если функция «оживает», обрыв найден. И только потом снимайте блок GEM или BCM — и сразу сохраняйте его конфигурацию, прежде чем что-то менять.

Симптом — куда смотреть

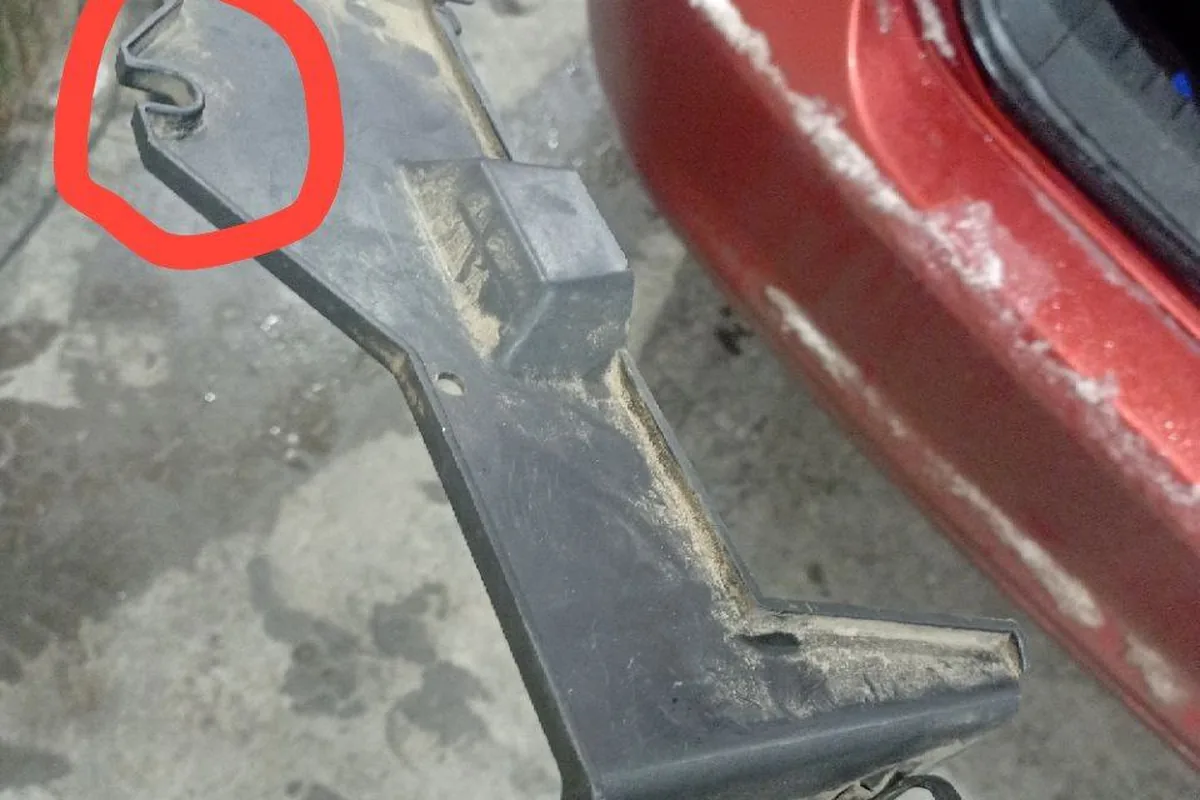

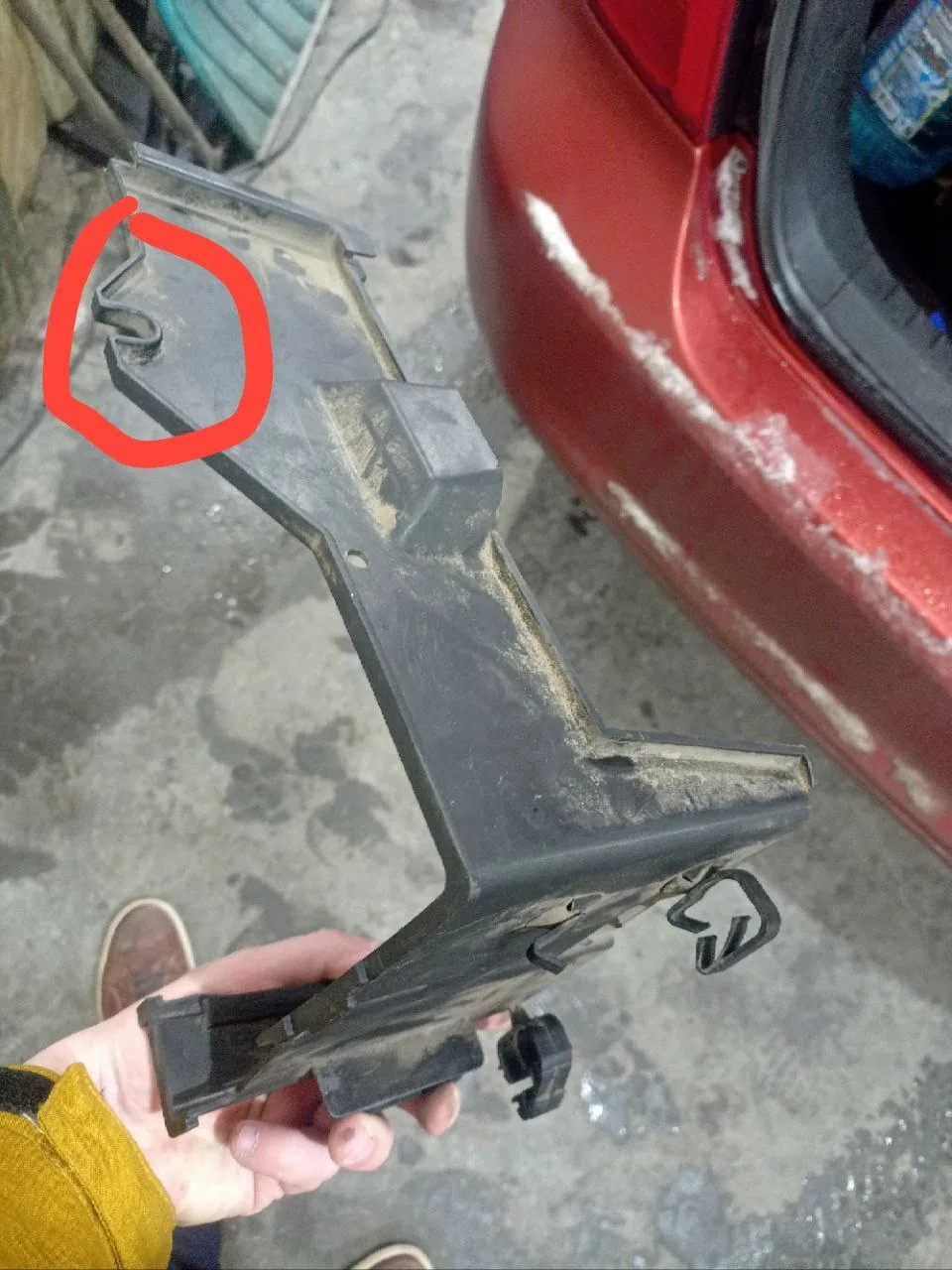

Кронштейн ставится отверстием под провод массы, который идёт на стакан, — массу при этом нельзя оставлять болтаться.
