Приборная панель Форд Фокус 2 и 3: пайка разъёма, «пиксели» на дисплее, тест приборки и подсветка
← Ford Focus (08.2004 — 04.2008)
Короткий ответ. У Форд Фокус 2 (Ford Focus II, 2004–2011) приборная панель — одна из самых известных болячек: на плате со временем трескается пайка разъёма и процессора, и машина начинает «жить своей жизнью» — загорается гирлянда ламп, падают стрелки, выскакивает «двигатель неисправен, разгон уменьшен», гаснет или рассыпается на пиксели дисплей. Лечится пропайкой платы: у частных мастеров от 1,5 до 5 тыс. ₽ (2022–2026), у официальных дилеров в 2025 году называли 10–15 тыс. ₽. У Фокус 3 (2011–2019) сама приборка болеет редко, и похожие симптомы там почти всегда дают генератор, аккумулятор или залитый блок BCM.
Фокус 2: как болеет приборка
Панель у Фокус 2 — не просто стрелки: через неё по шинам CAN идёт обмен с мотором, блоком GEM и ABS. Поэтому трещина в пайке даёт не только «глючащие приборы», но и ошибки, из-за которых мотор переходит в аварийный режим. Типичный набор симптомов по сообщениям владельцев:

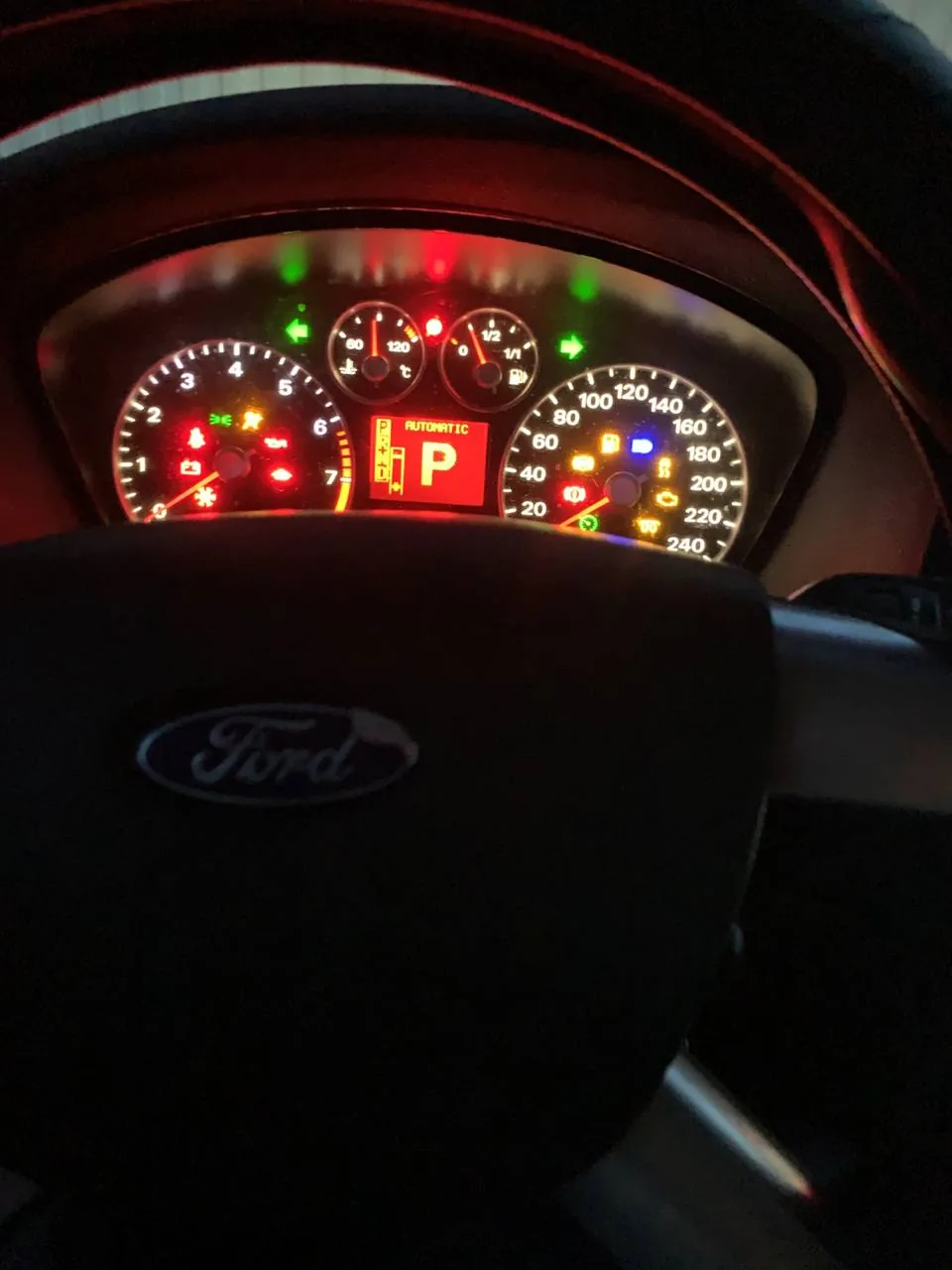

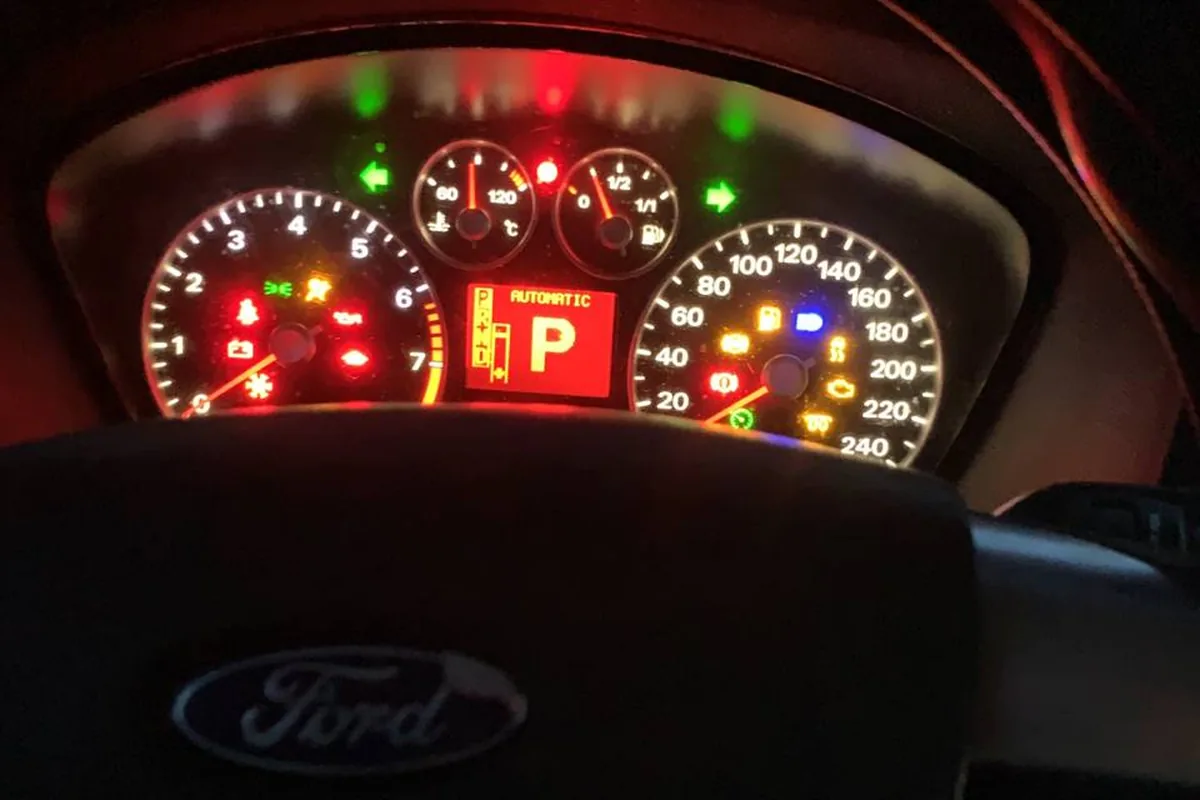

- одновременно загораются все лампы на приборке, стрелки спидометра, тахометра и температуры падают в ноль, а мотор продолжает работать;
- на дисплее «двигатель неисправен» и «разгон уменьшен», в памяти — ошибки по педали газа P2121, P2122, P2123, P2138 и ошибка связи U1900;
- после поворота ключа приборка «думает» 10–15 секунд, и всё это время не работают стеклоподъёмники, климат и магнитола;
- симптомы пропадают, если стукнуть по торпеде над приборкой, и возвращаются через 10–15 минут езды;
- стрелка уровня топлива живёт своей жизнью, мигает подсветка.
Происхождение трещин один владелец узнал у мастера, который перепаял «не одну сотню» таких плат:

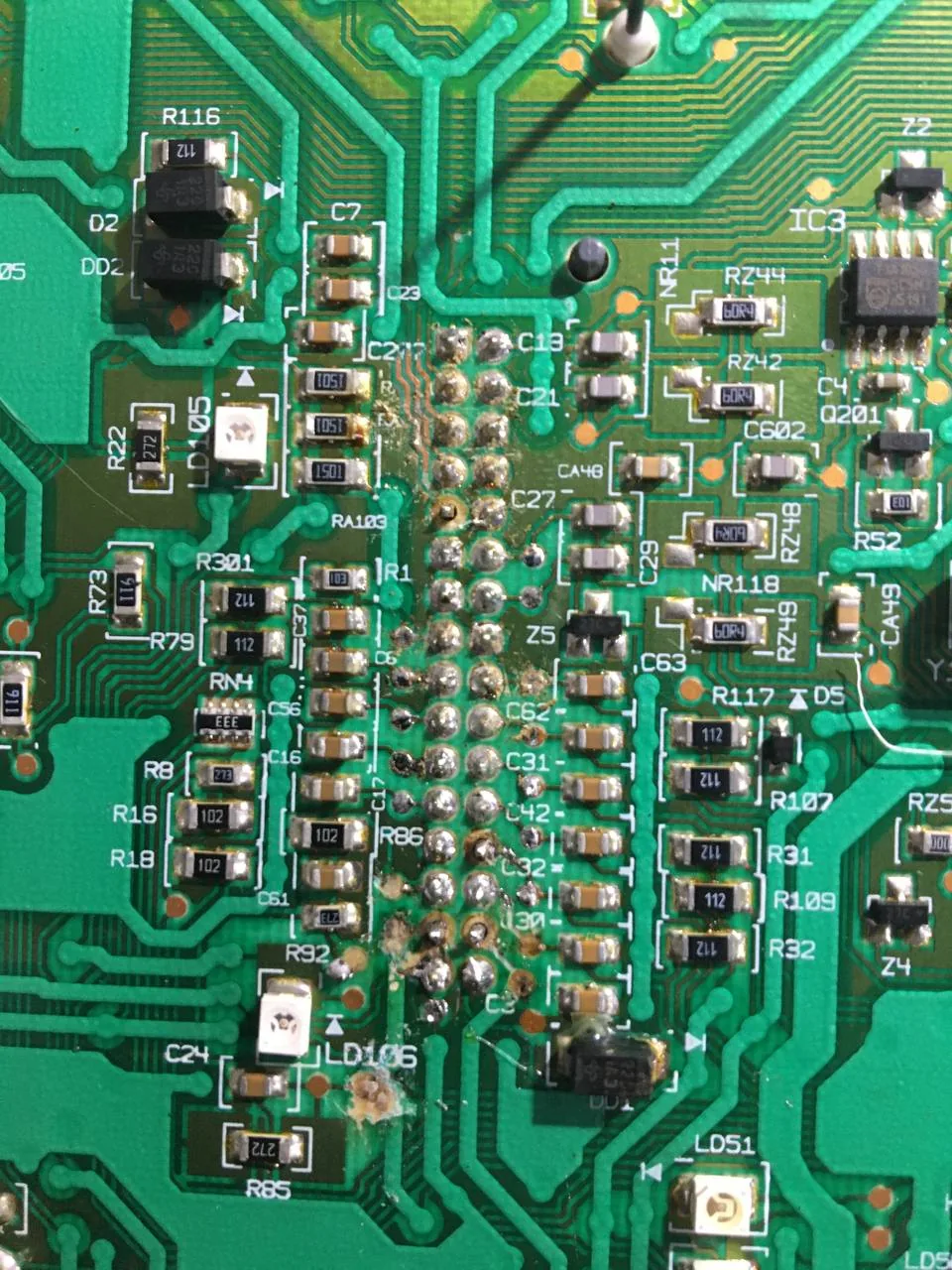

Пропаял сегодня приборку — всё ушло. Электронщик сказал, что у вторых рестов вся приборка в микротрещинах, уже не одну сотню перепаял, проблема в применении на заводе припоя с малым содержанием олова, он очень не любит вибрации. Прошёлся в общем по разъёму, процу и всем видимым элементам.
Прежде чем снимать панель, исключите то, что даёт похожую картину. Скачки напряжения от умирающего генератора вызывают ту же гирлянду, поэтому сначала посмотрите напряжение; ещё один известный виновник — контактная группа замка зажигания, из-за которой пропадает питание блоков. Про генератор — в статье про генератор.

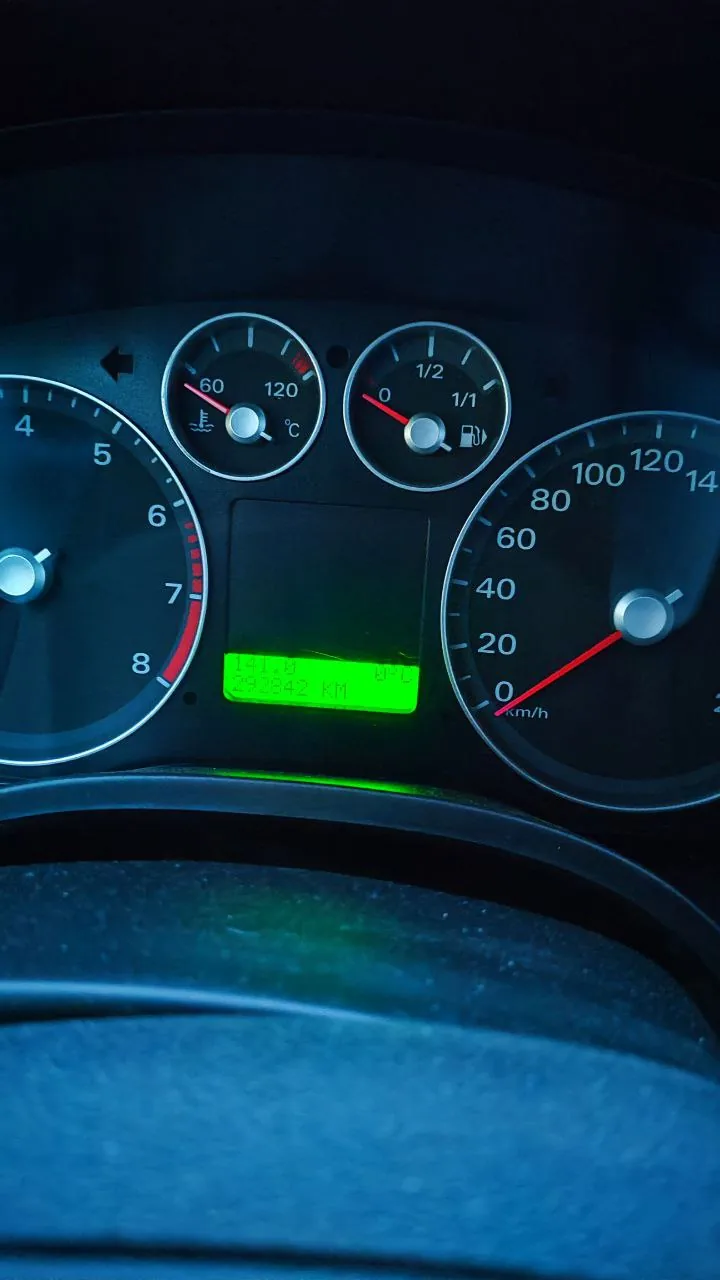

Дисплей гаснет или «снежит пикселями»

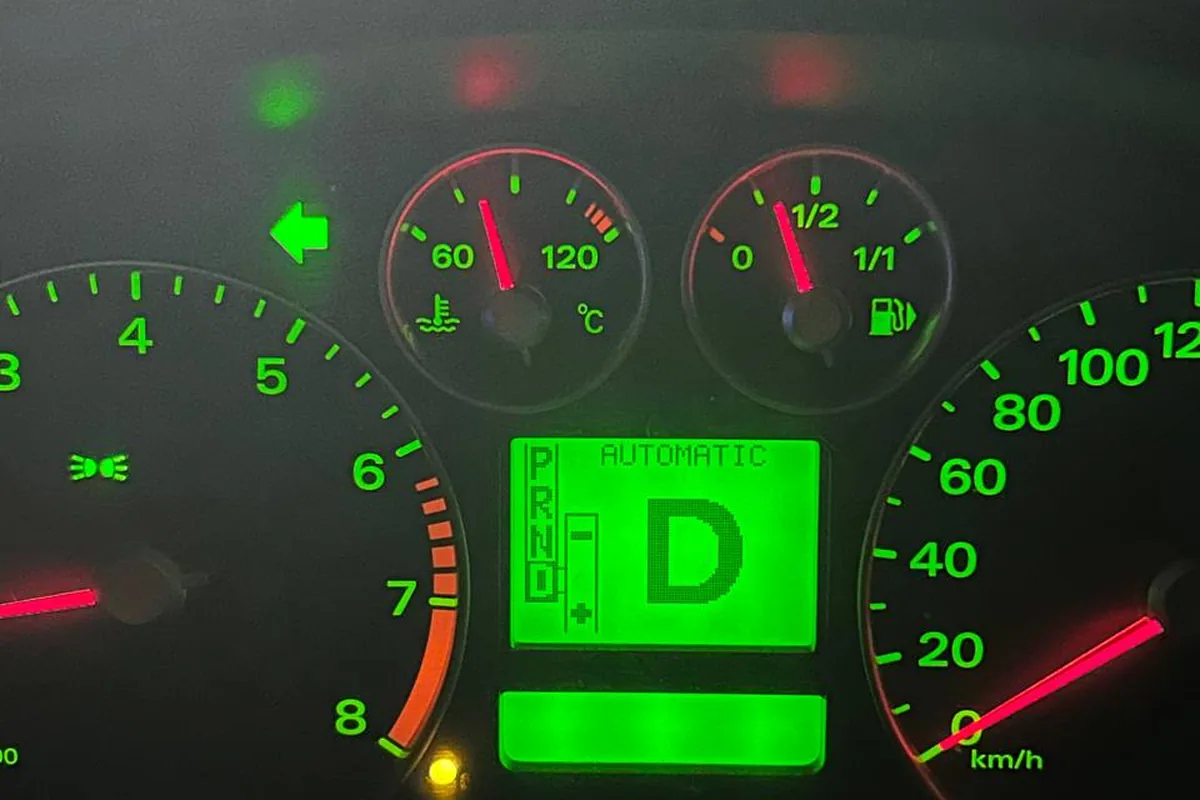

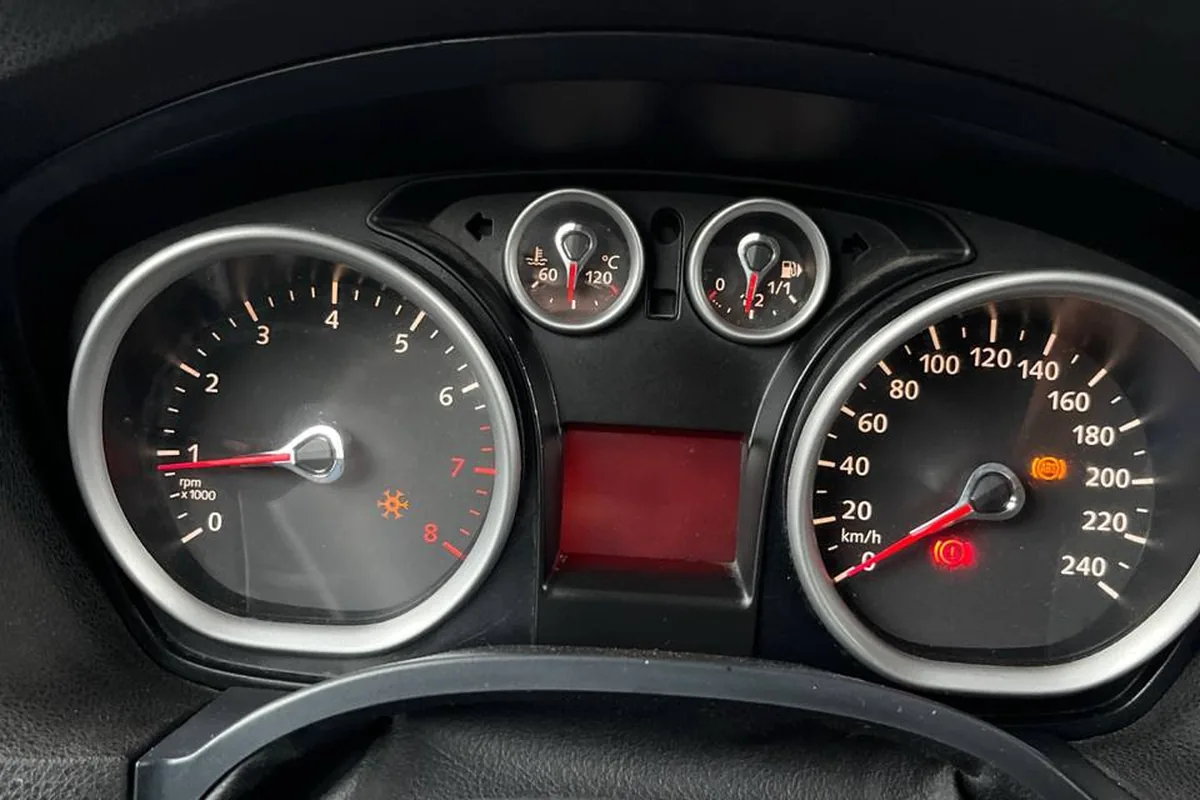

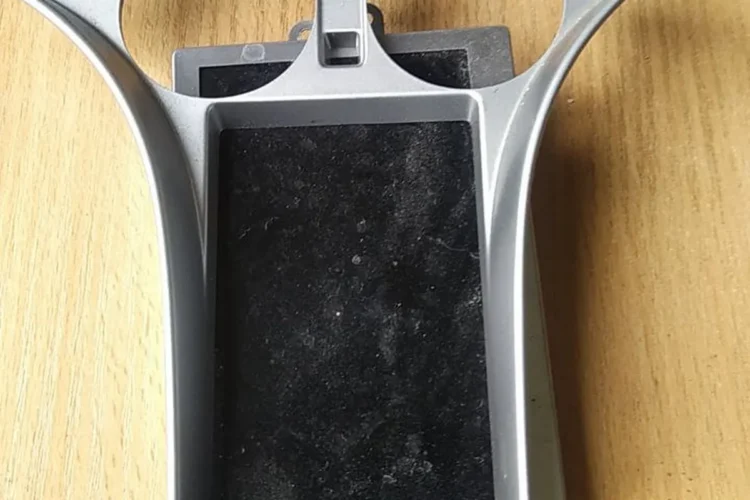

Отдельная история — маленький дисплей между стрелками. Он может погаснуть совсем, «уплыть» половиной изображения или покрыться пикселями, особенно на морозе. Причина та же — пайка на плате, реже шлейф самого экрана.
Бывает просто потухнет, бывает всё снежит пикселями, бывает уезжает вниз на 50%.

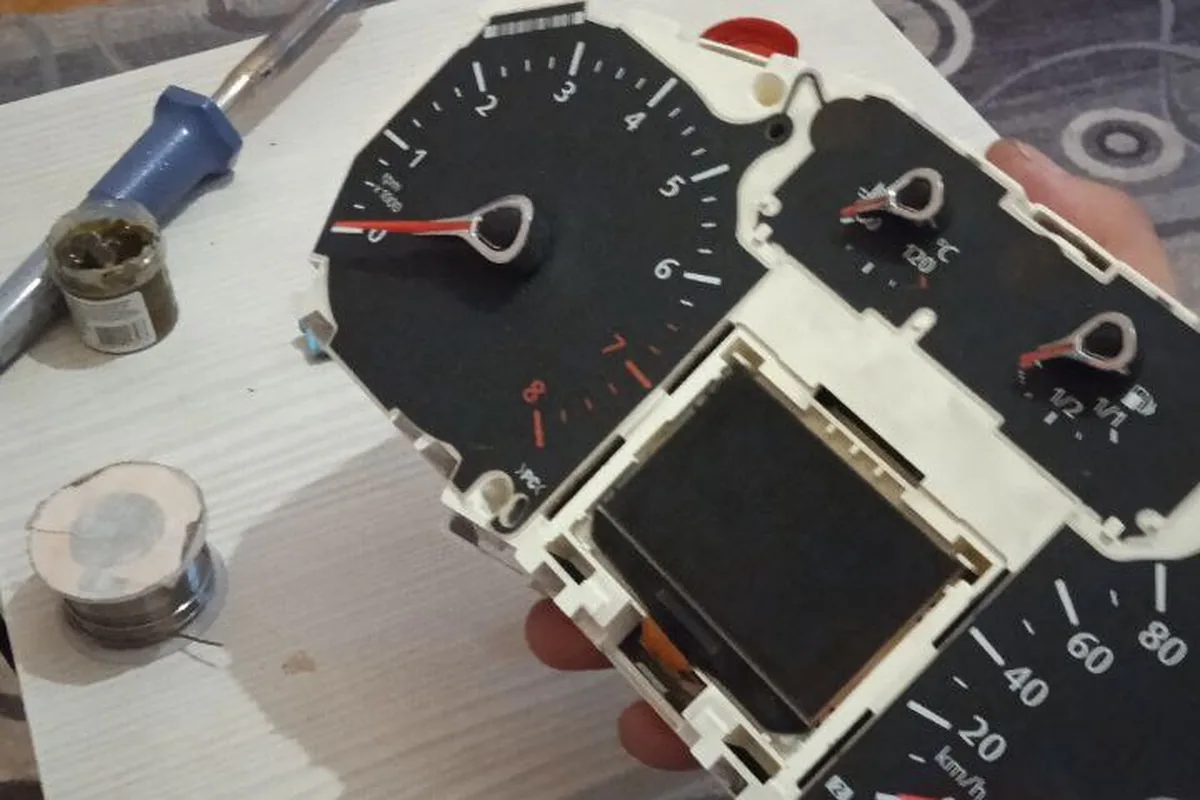

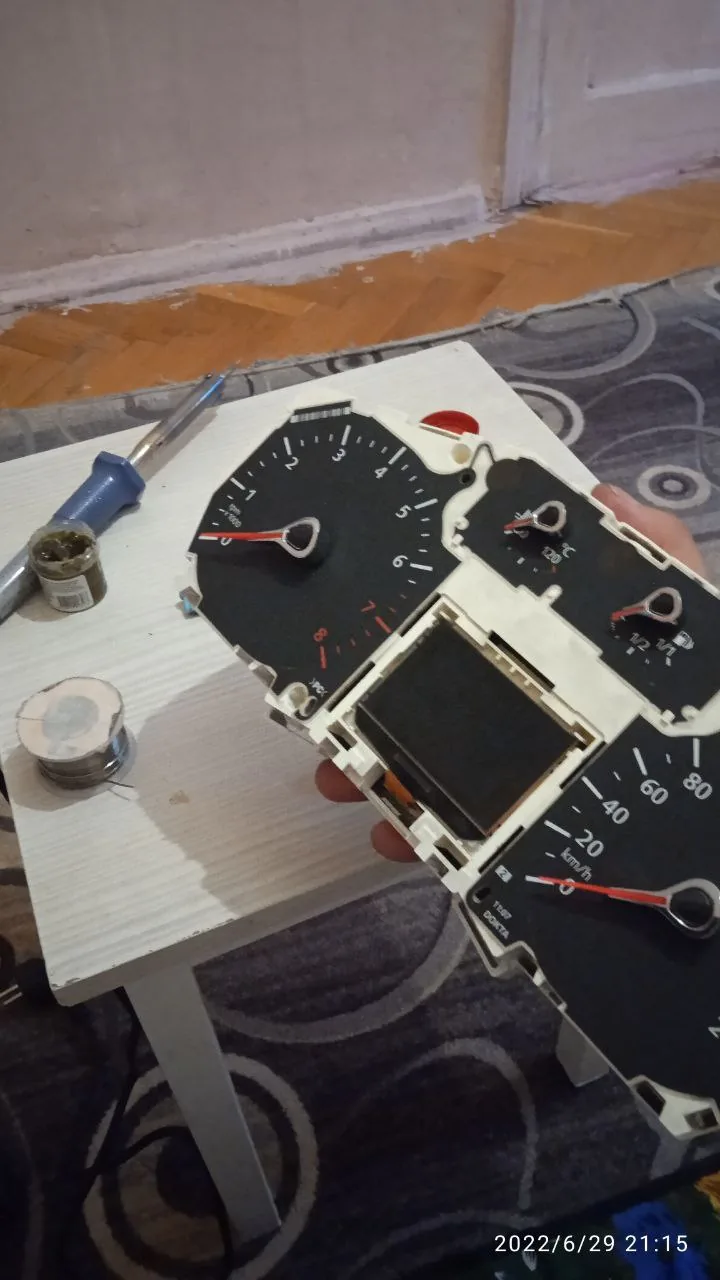

Первое, что советуют в таком случае, — снять приборку и переподключить шлейф экрана: он мог чуть выскочить. Если не помогло, нужна полная пропайка. Отдельные экраны, по словам владельцев, найти трудно, и проще купить приборку целиком с разборки. Владелец, который после пропайки у мастера по ремонту телефонов избавился от проблемы, написал, что «зимой даже пиксели не плывут». Паять доверяют не только автоэлектрикам:
Носил к мастеру по ремонту телевизоров. Он в микроскоп сразу увидел, что пайка процессора очень сухая и с трещинами, а также показал на плате много других элементов, которые при работе больше всех разогреваются, и их тоже надо паять, так как все беды от температурных воздействий.
Сколько стоит пропайка

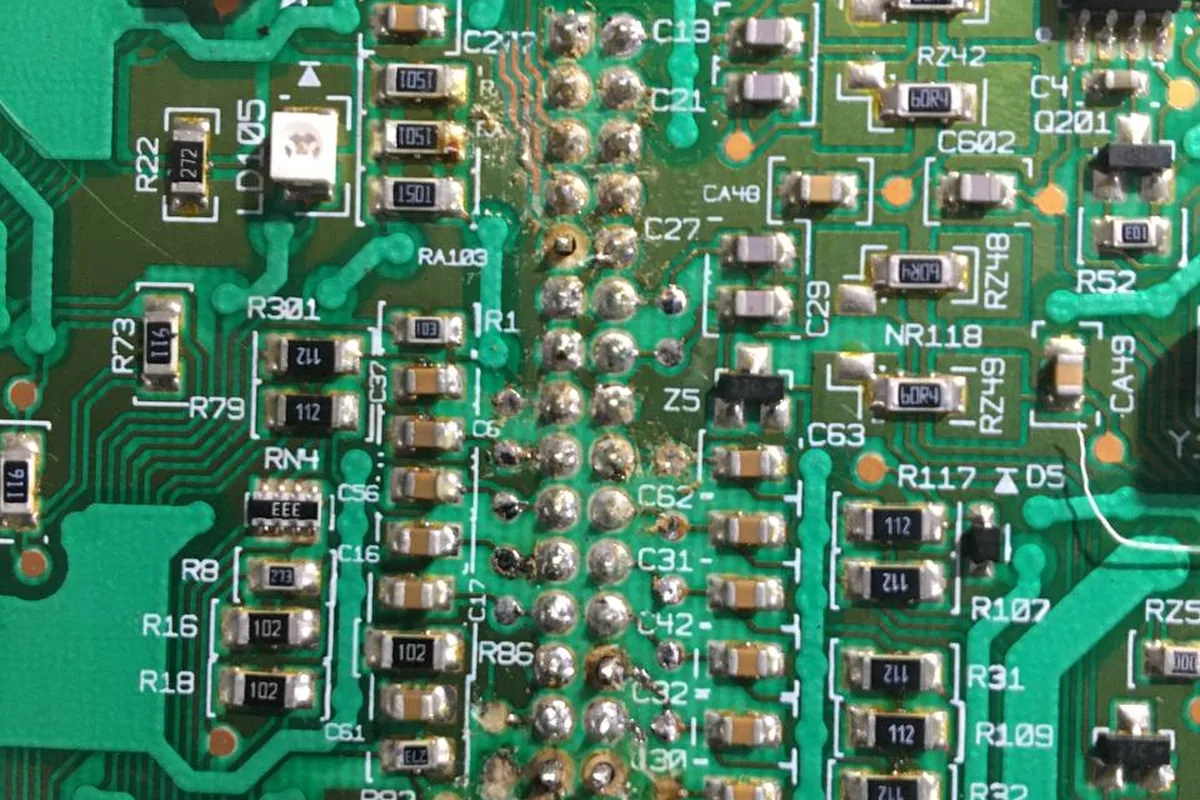

Разброс огромный, и дело не только в городе, но и в том, что именно делают: «ткнуть паяльником» в разъём или пропаять всю плату с процессором, выставить стрелки и проверить на стенде.
| Где и что | Цена |
|---|---|
| Частный электронщик, пропайка разъёма, процессора и элементов, Саратов | 1500 ₽ + 500 ₽ за снятие (2022) |
| Частный электрик, Москва | 3000 ₽ (названо в 2023 году) |
| Специализированные сервисы по Ford и Mazda, Москва | 8–12 тыс. ₽ (2023) |
| Приборка с разбора, по оценке тех же сервисов | около 24 тыс. ₽ (2023) |
| Официальный дилер | 10–15 тыс. ₽ (2025) |
| Полная пропайка с гарантией год, Санкт-Петербург | 5 тыс. ₽ (2026) |
В Питере 5 рублей, 2 часа перепайка с гарантией год. И стрелки выставляют при сборке, проверяют на стенде. Но это лампочки и т. д., полная пропайка. Если уж лезть туда, то делать всё.
Гарантии, что одна пропайка решит всё навсегда, нет: у части владельцев симптомы возвращаются через месяцы, и приборку паяют второй раз; поэтому владельцы и советуют сразу делать полную пропайку платы, а не только разъёма.
Тест приборки: как войти и что смотреть

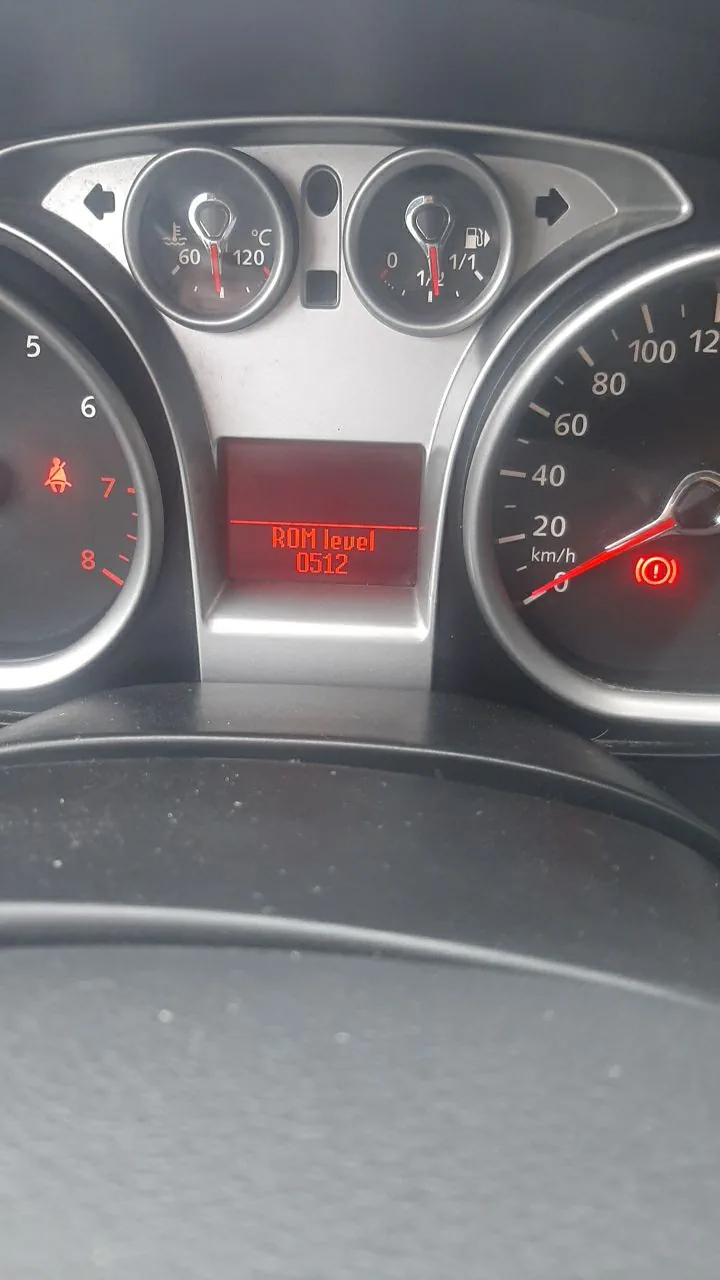

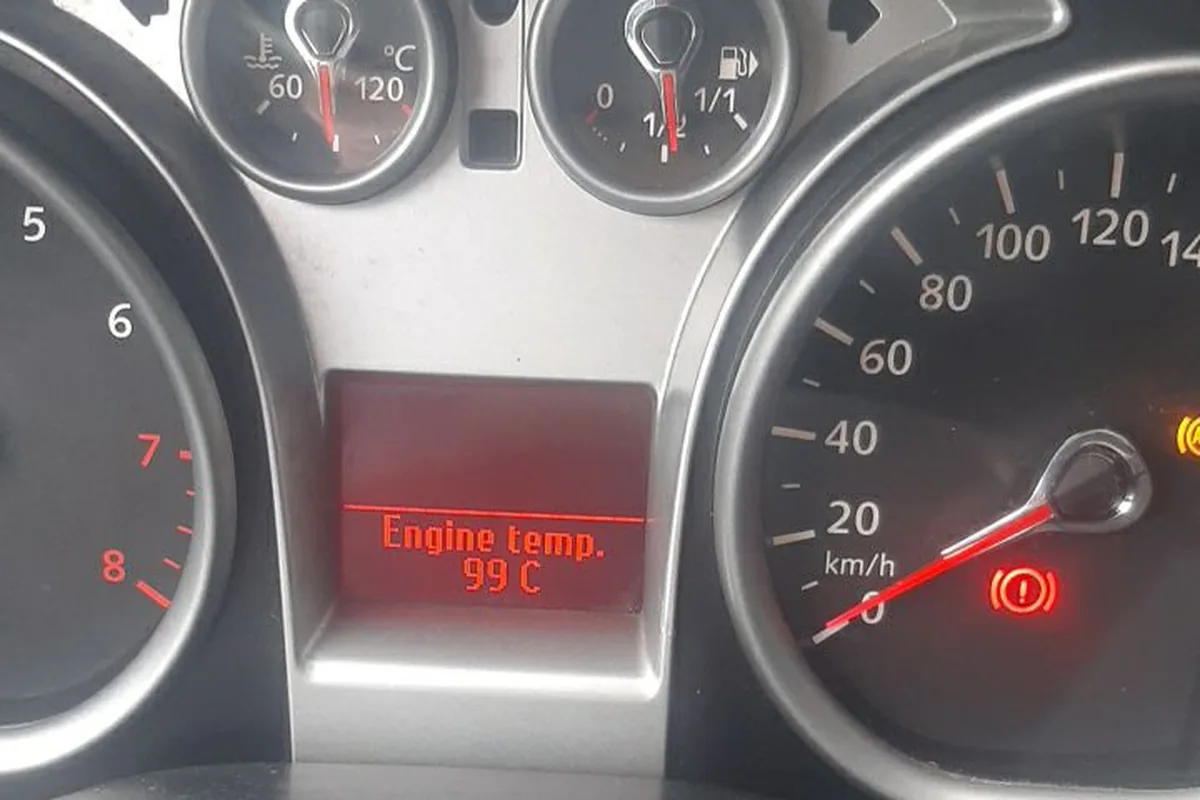

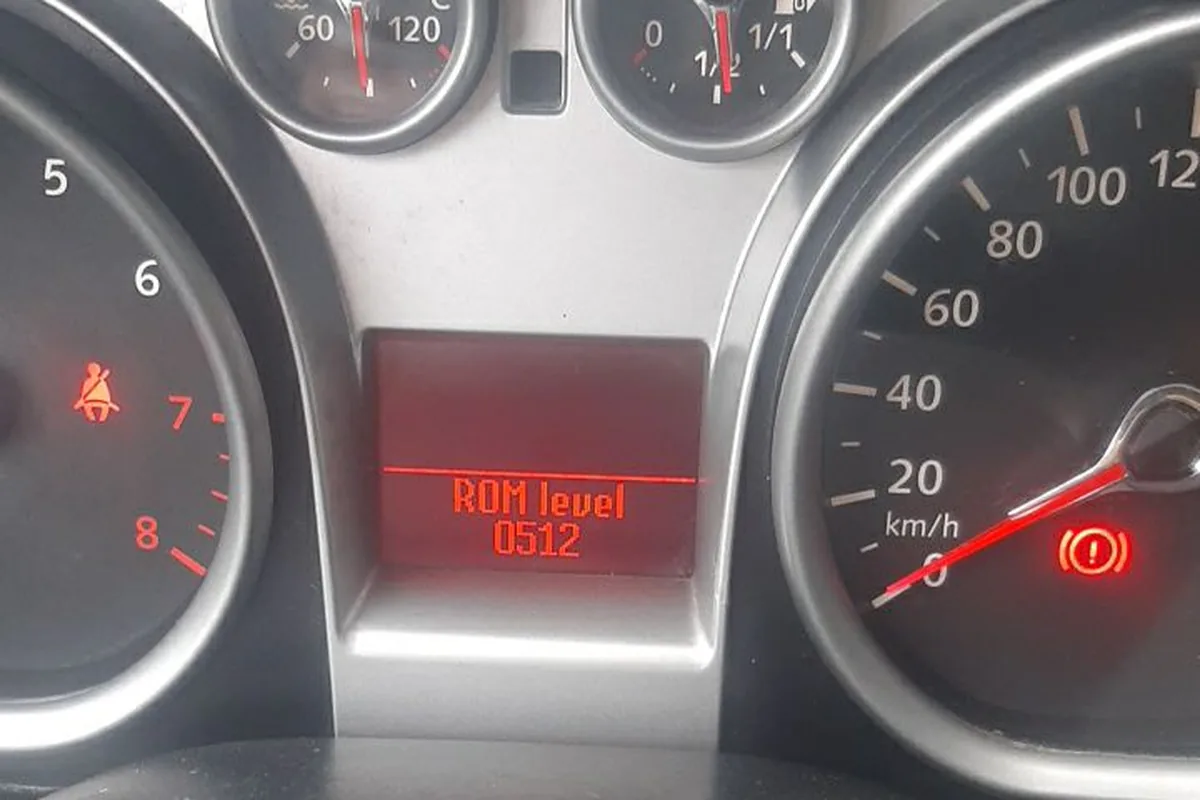

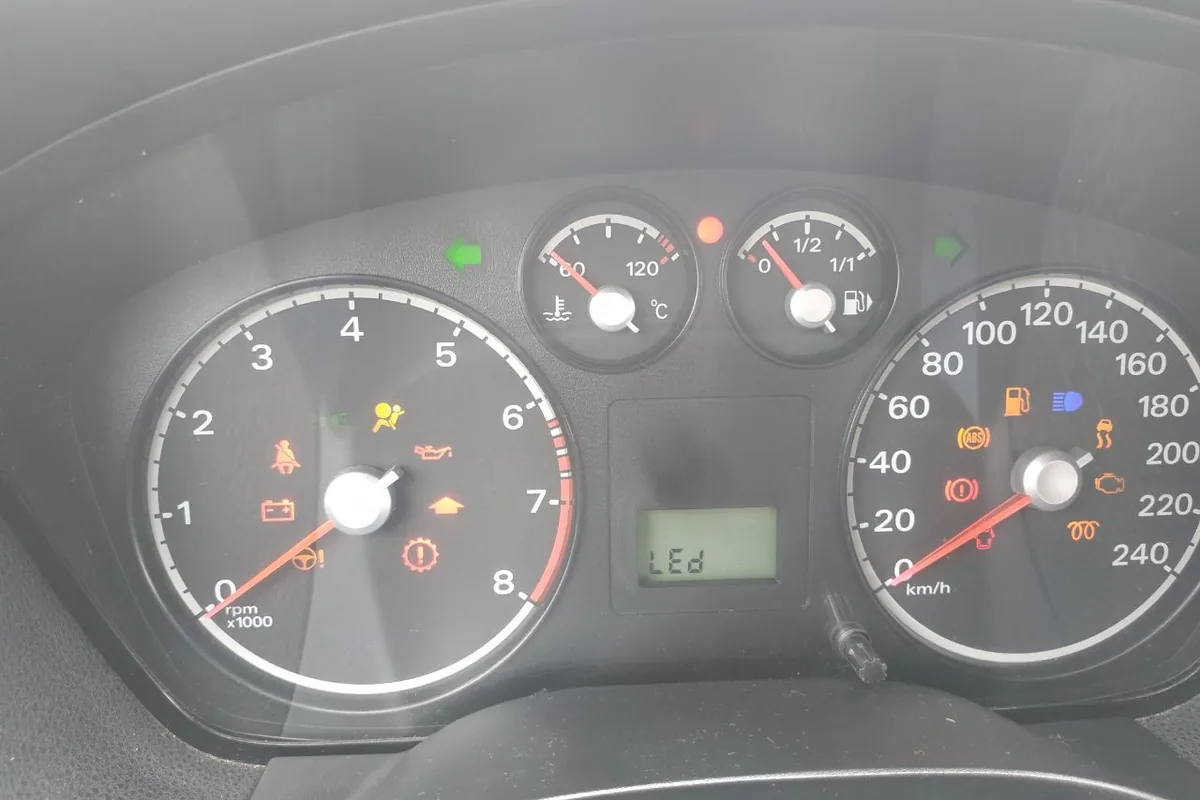

В приборке Фокус 2 есть скрытый тестовый режим, которым владельцы пользуются вместо сканера. Порядок, который описывают для дорестайлинга: ключ в первое положение, зажать кнопку сброса суточного пробега и держать около 10 секунд, не отпуская, включить зажигание и держать дальше, пока на дисплее не появится надпись теста. Дальше той же кнопкой листают пункты.
| Что показывает тест | Как понимать |
|---|---|
| Напряжение бортовой сети | удобно смотреть на заведённом моторе при разных потребителях — так ловят больной генератор |

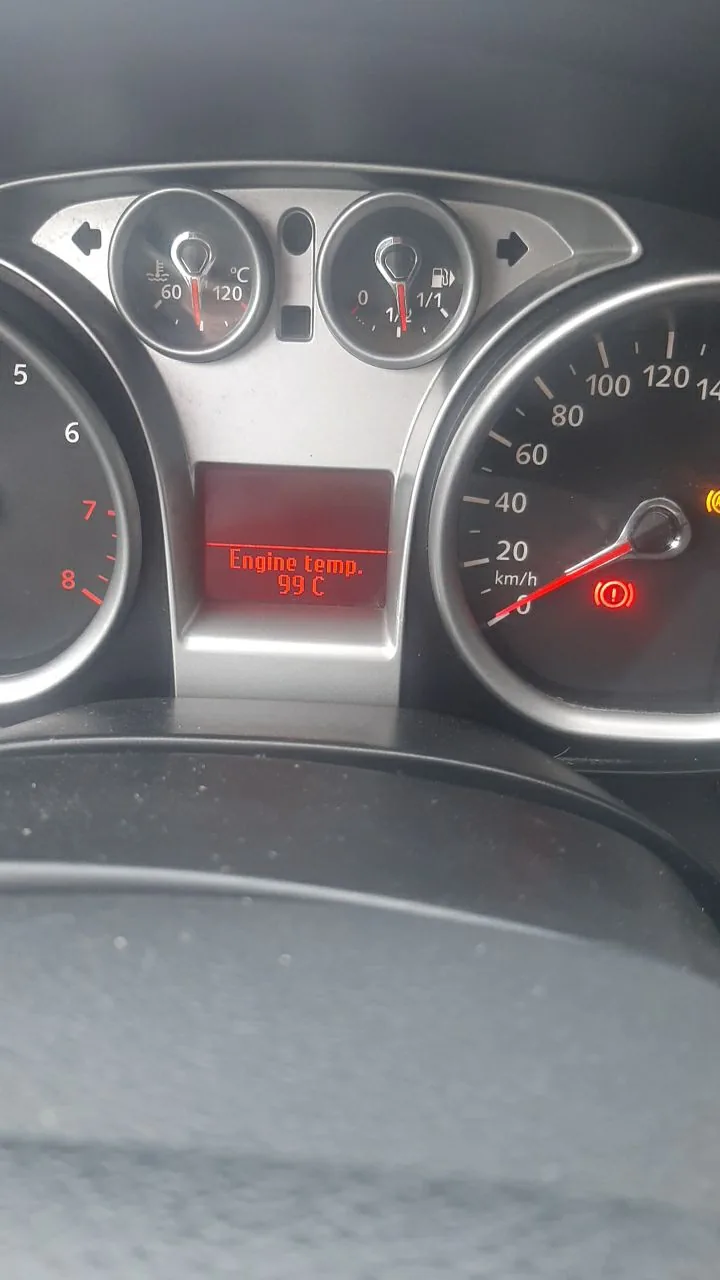

| Температура охлаждающей жидкости | в «фордоградусах»: большинство владельцев вычитает 40, один приводит поправку 32–35; стрелка на панели при этом держит середину в широком диапазоне |
| Коды ошибок | листаются стрелками; на Фокус 3 владельцы тоже находят в тесте приборки записанные коды |
Из-за поправки в тесте пугаются чаще всего: «на тесте 124 градуса» при реальных 84 — это норма, реальную температуру проще проверить сканером через OBD. Подробнее о приборах, которые можно читать программой, — в статье про Forscan.

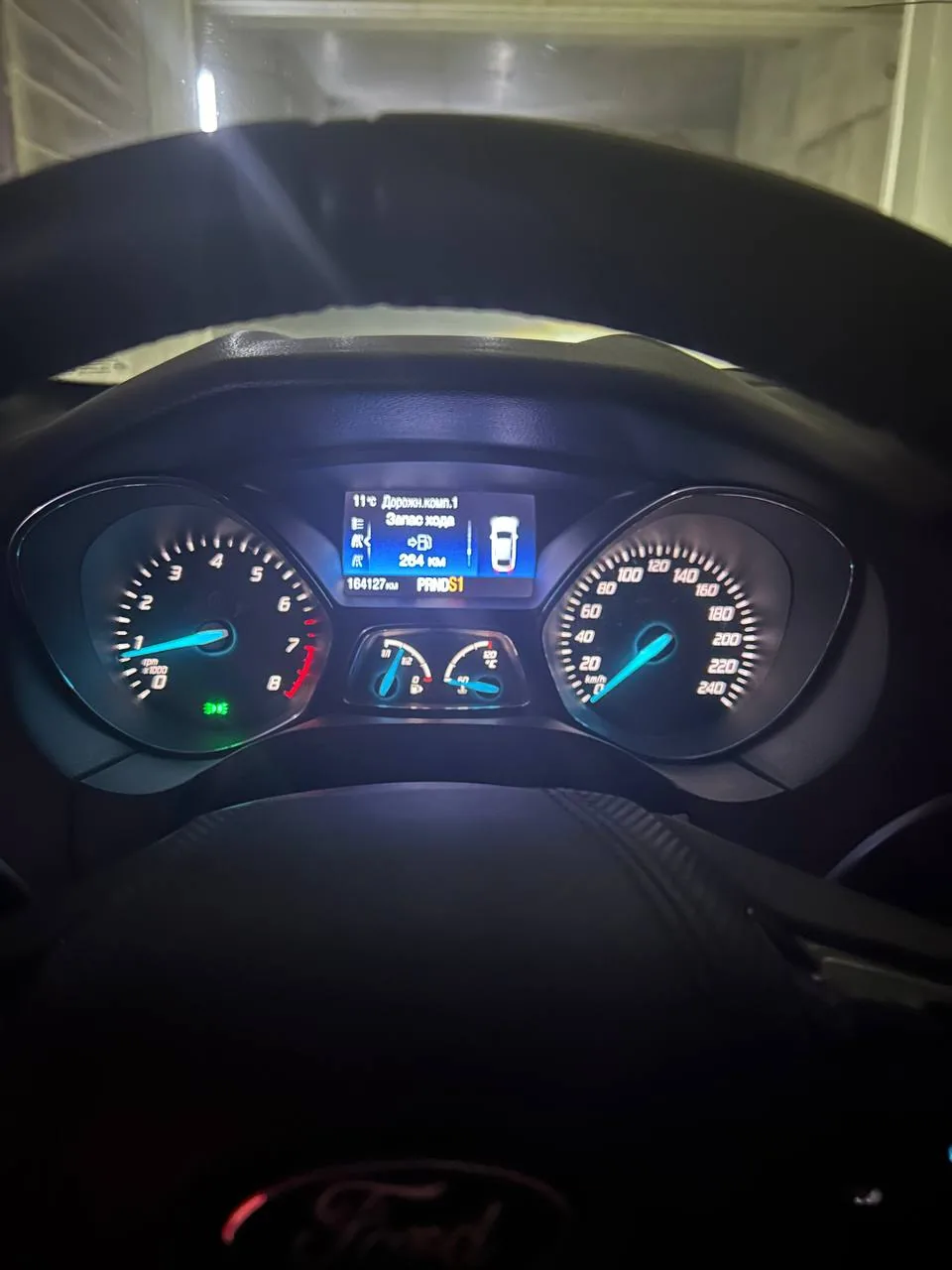

Фокус 3: приборка почти ни при чём

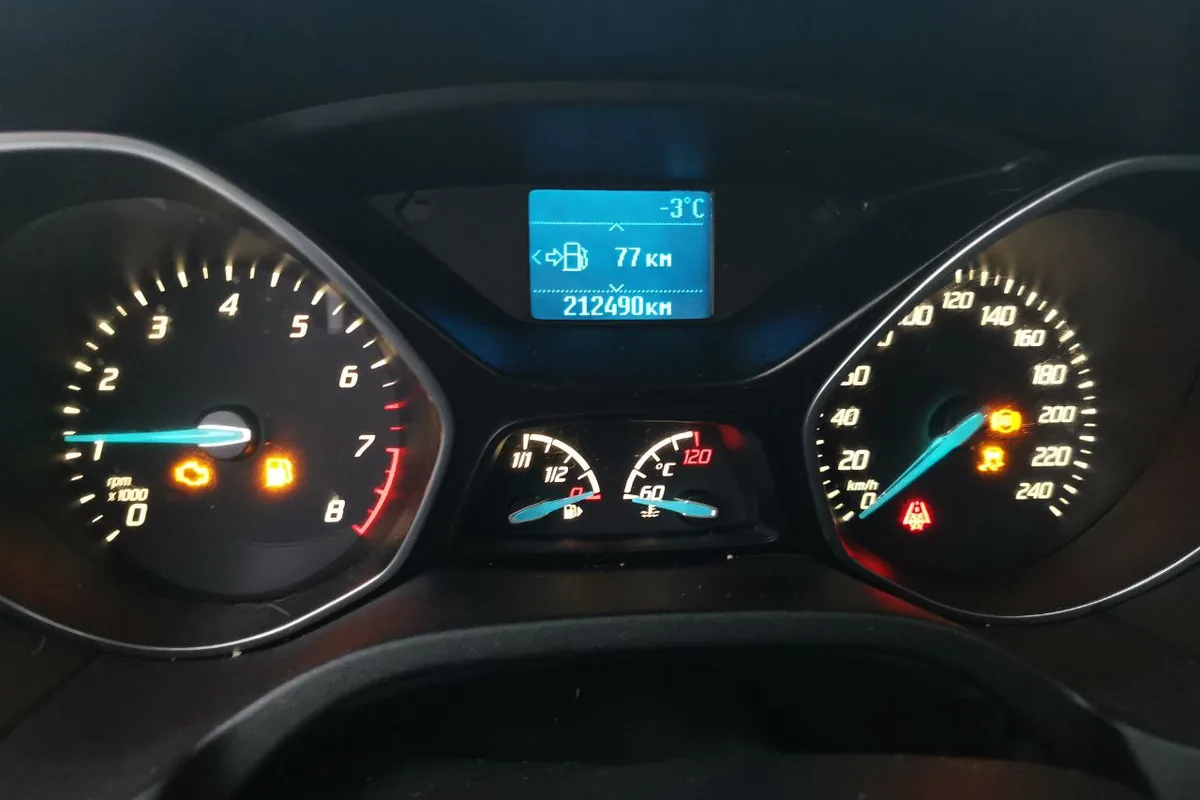

У Фокус 3 массовой проблемы с пайкой приборки нет. Если панель гаснет на ходу, стрелки падают, а на экране сыплются «трансмиссия неисправна» и «ЭУР неисправен», владельцы ищут причину в генераторе, щётках его регулятора, аккумуляторе и датчике BMS на минусовой клемме — и, отдельно, в блоке BCM под вещевым ящиком.
С приборками на Фокус 3 не повальная проблема, поэтому либо вот так вылетело, либо проблема в BCM, разъём C9, контакты заливает, посмотри, может, там тупо окислилась плата.
Что заливает BCM и как это лечат, разобрано в статье про проводку и блоки GEM и BCM. Второй частый вопрос по Фокус 3 — яркость подсветки. В простых комплектациях её не регулировать, и владелец универсала нашёл неочевидное решение:
Достала слепить приборка на максимальной яркости, в моей комплектации не регулируется. Купил блок света от более продвинутой версии с регулировкой яркости приборки. Так вот днём даёт 6 пунктов регулировки яркости, а в тёмное время 12 пунктов.
День и ночь блок, как выяснил тот же владелец, определяет по часам магнитолы: выставил 22 часа — стало 12 пунктов. И ещё одно предупреждение для тех, кто хочет поставить на Фокус 3 приборку с большим дисплеем от старшей комплектации или рестайлинга: владельцы пишут, что после такой замены штатные парктроники перестают пищать.
Мелочи, которые пугают зря

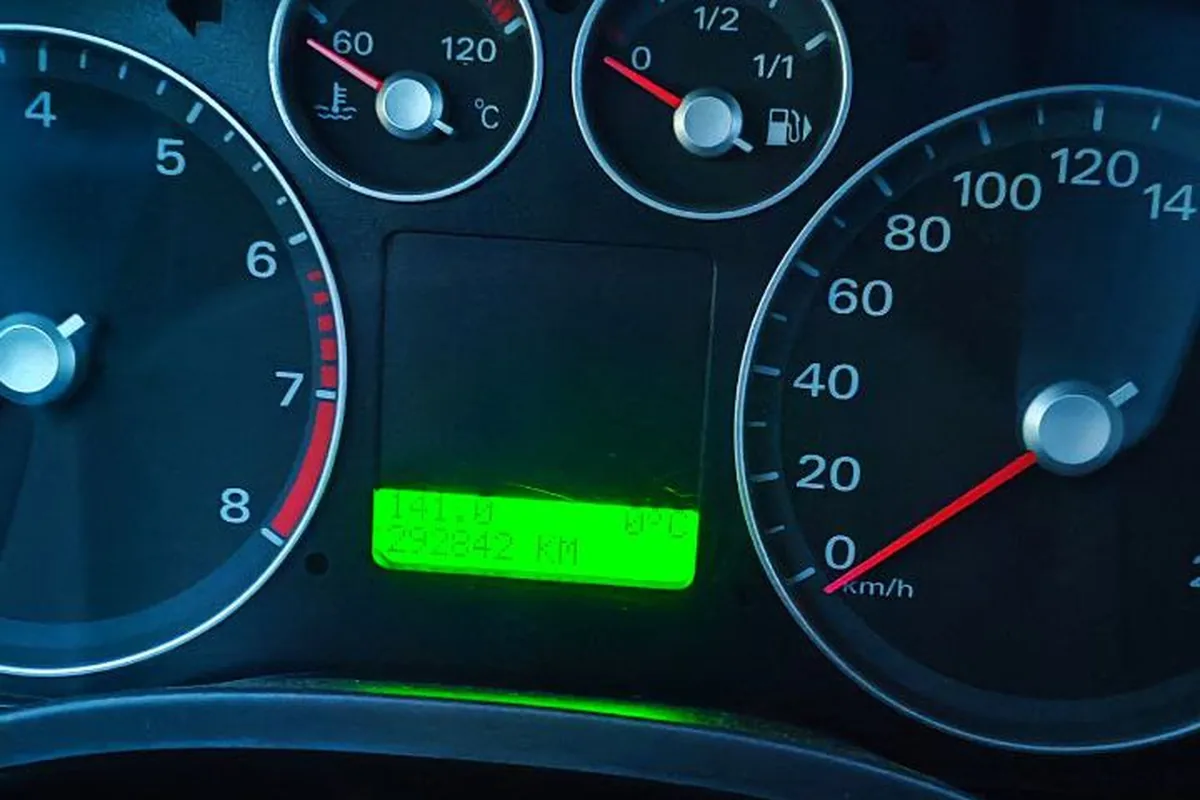

- Дисплей не гаснет после того, как машину закрыли. У Фокус 2 это нормально: информационный экран гаснет примерно через 15–40 минут, пока блоки не уснут. Мерить ток утечки раньше этого времени бессмысленно.
- Стрелка температуры стоит ровно на середине. Так и задумано: реальная температура гуляет, а стрелка держит середину в широком диапазоне. Реальную смотрят в тесте или сканером.
- Моргает подсветка приборки. Сначала генератор и клеммы, потом приборка.
Прежде чем отдавать приборку Фокус 2 в пайку, снимите ошибки со всех блоков и посмотрите напряжение на заведённом моторе: если оно выше 15 В или ниже 12 В — это те самые пороги, которые книга «За рулём» считает признаком неисправной зарядки, — сначала лечат генератор, иначе новая пайка не поможет. Если напряжение в норме, а ошибки по шине CAN и педали газа появляются от вибрации или лёгкого удара по торпеде — это приборка. Паять нужно всю плату, а не только разъём, и после сборки проверить стрелки на стенде.
Как это выглядит у владельцев

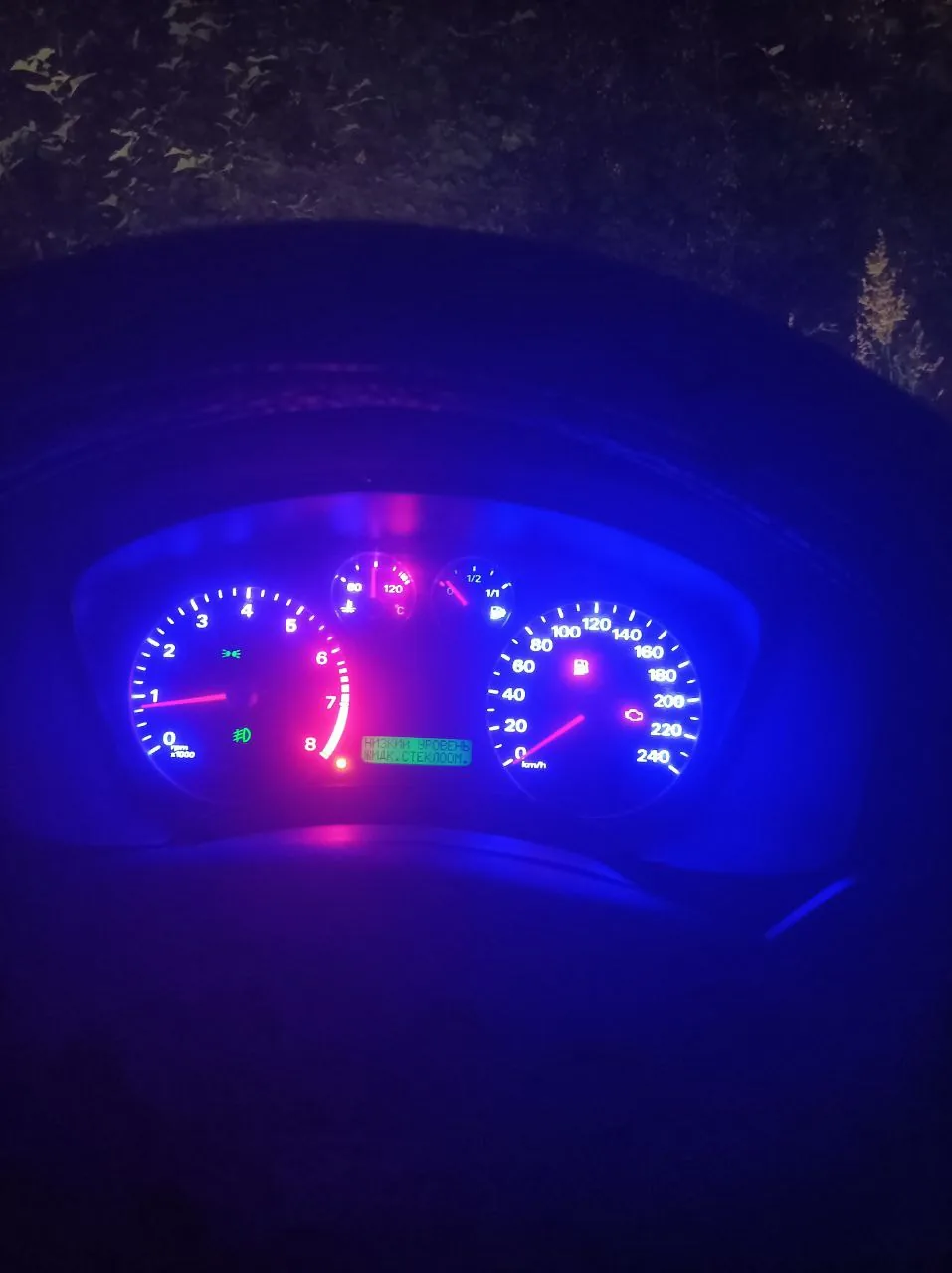

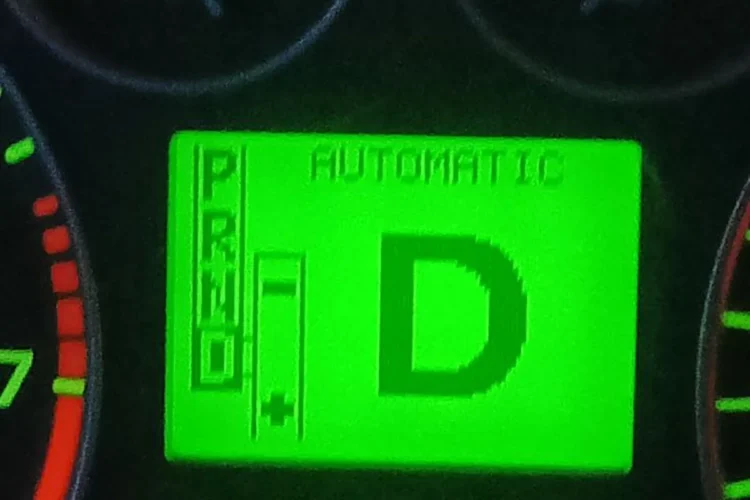

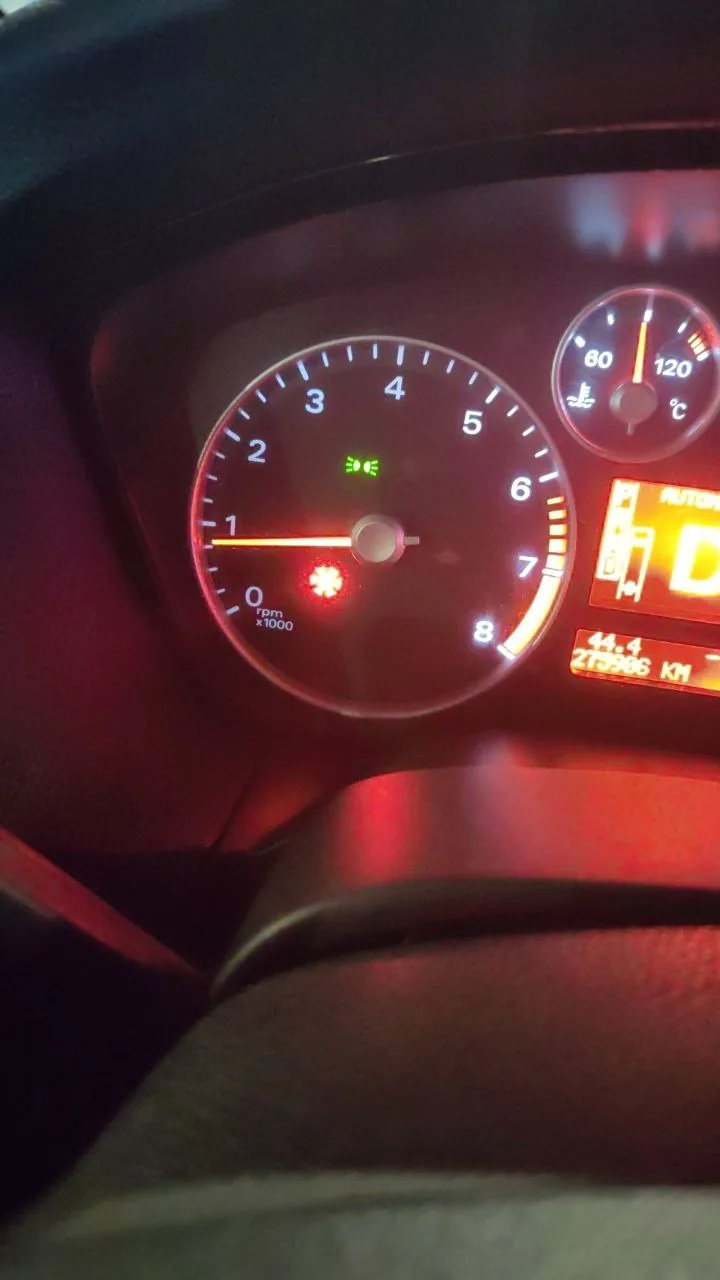

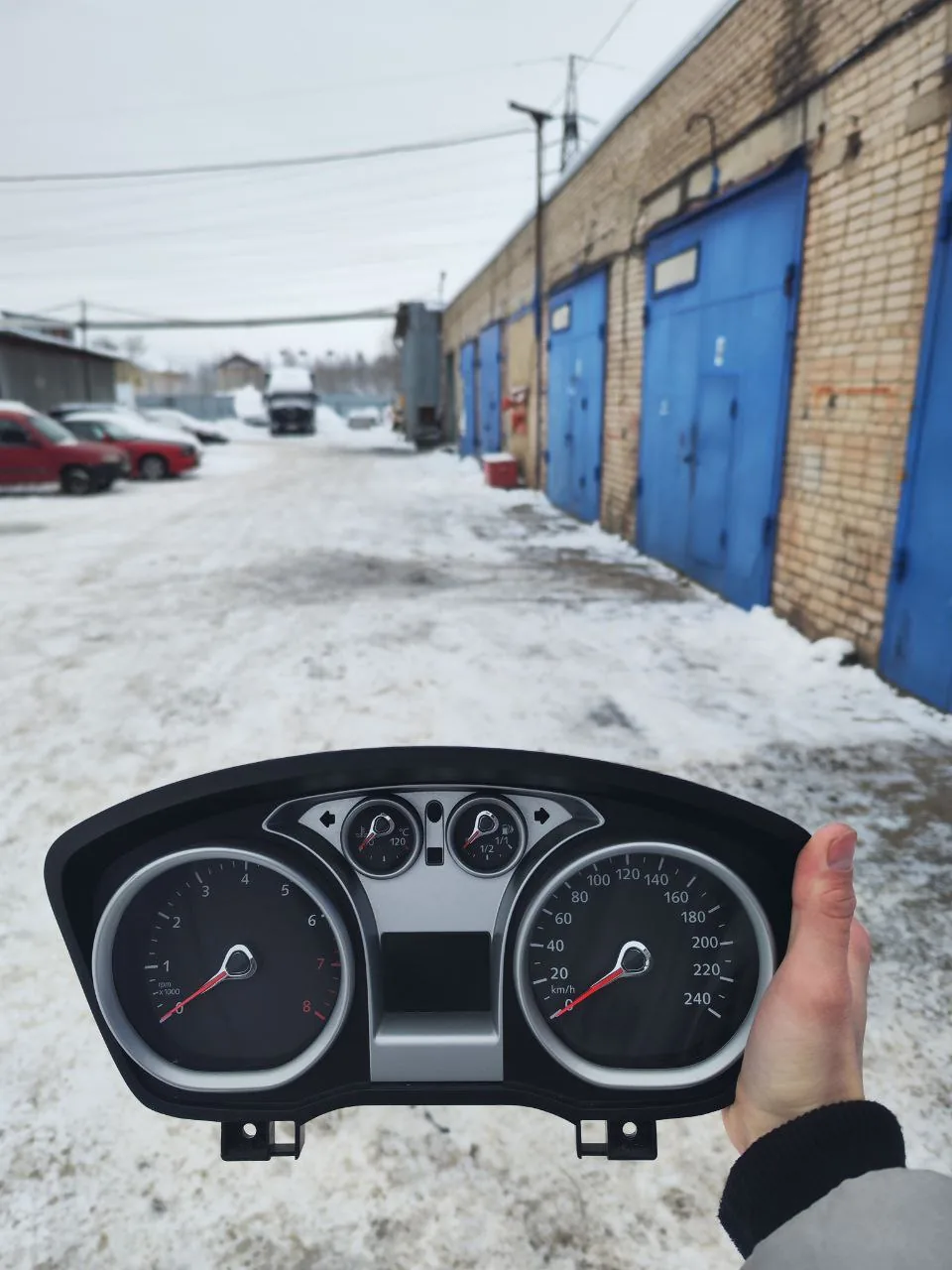

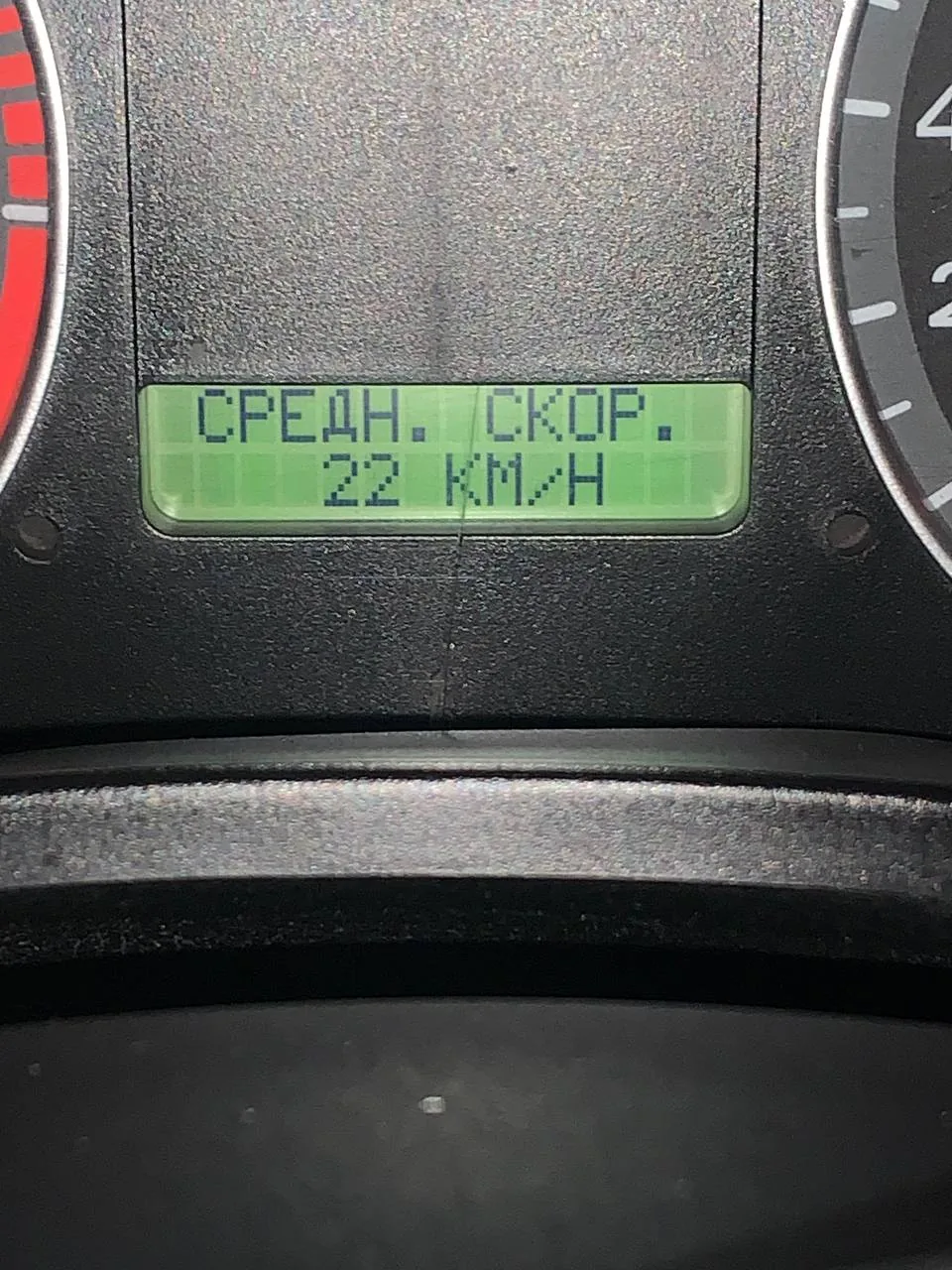

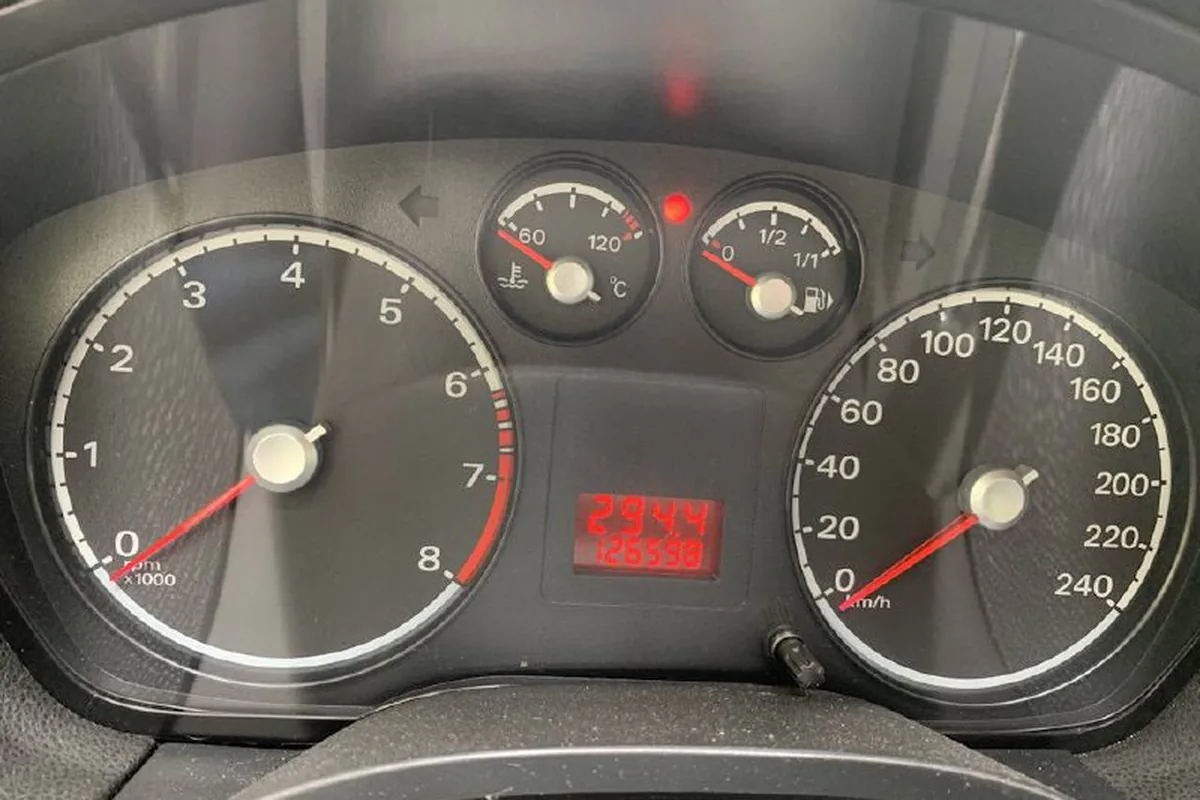

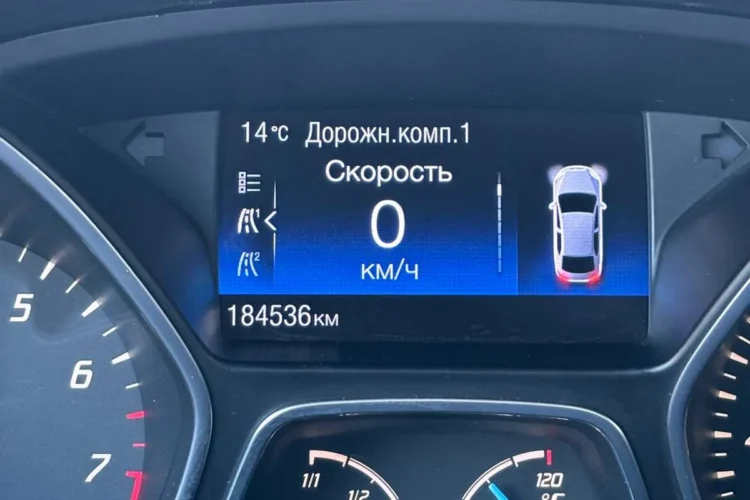

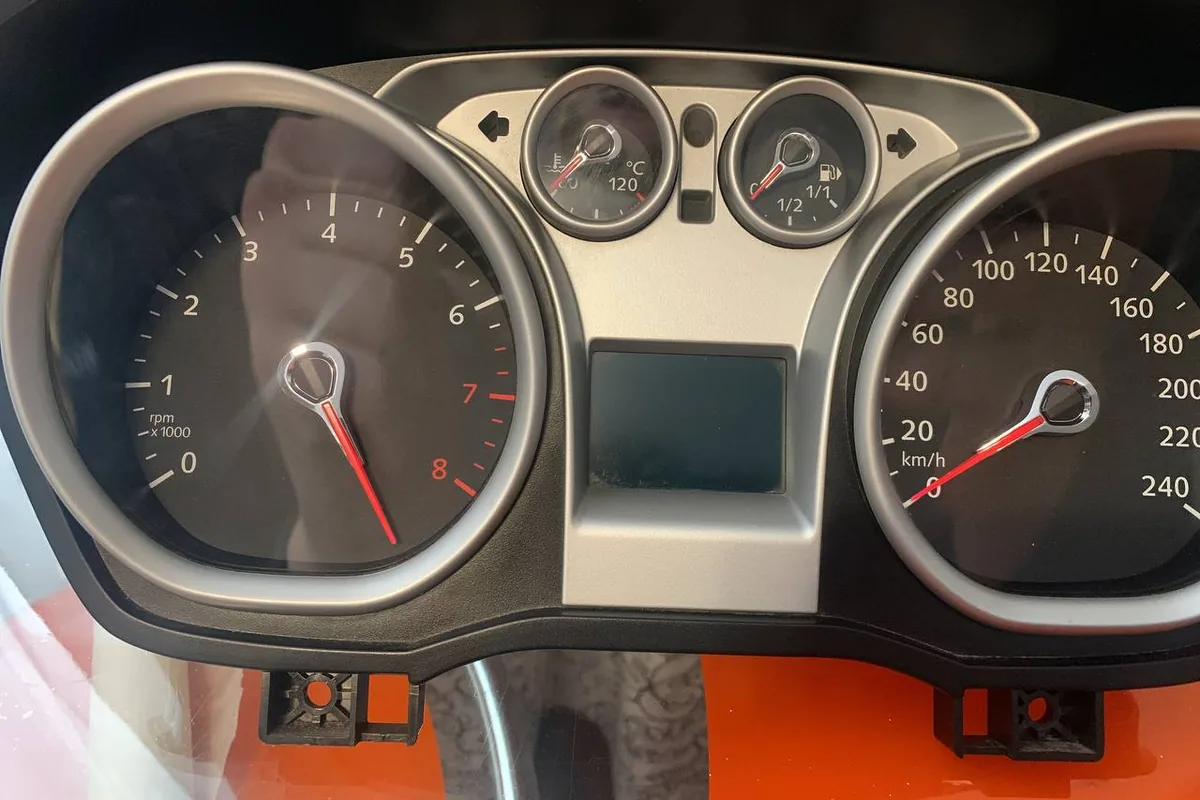

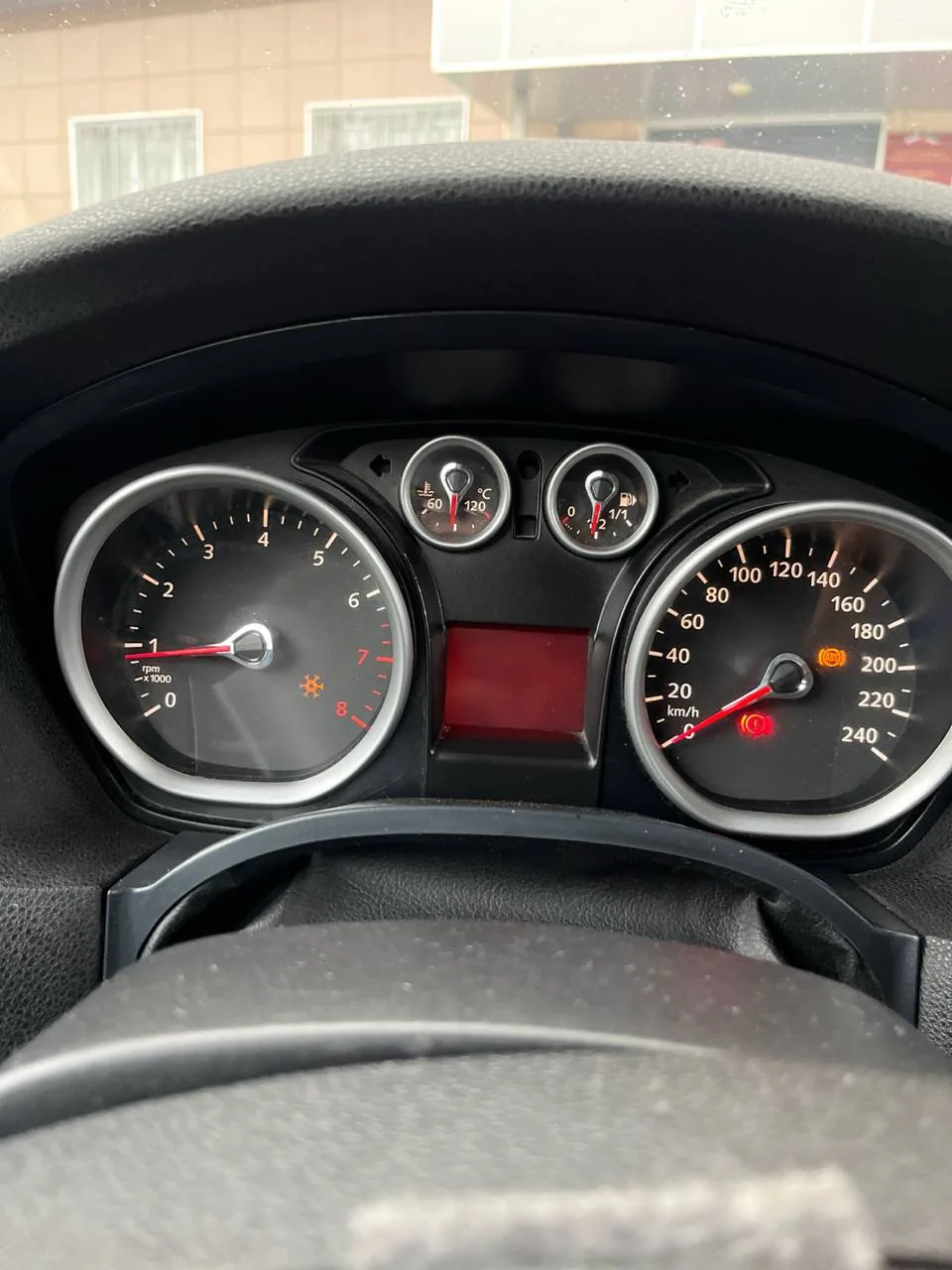

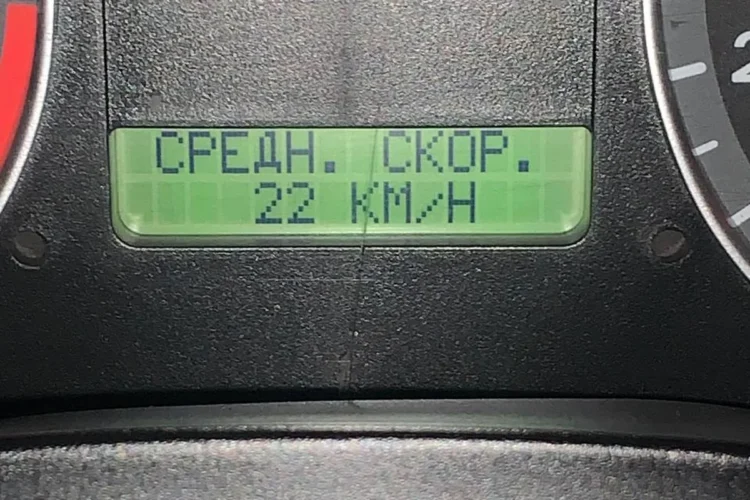

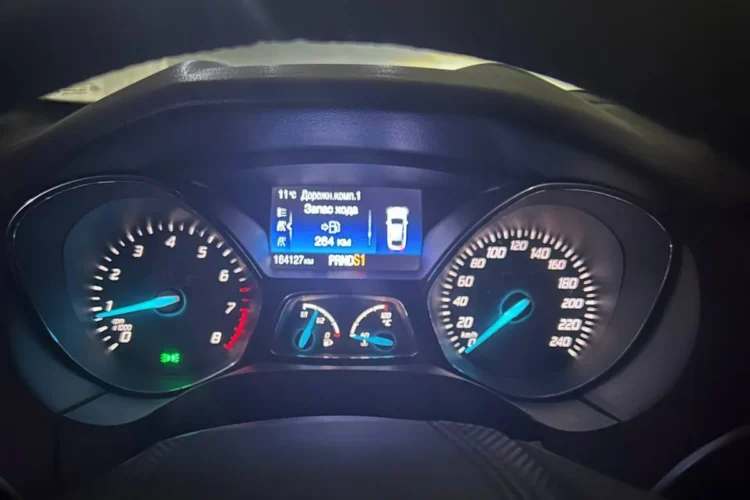

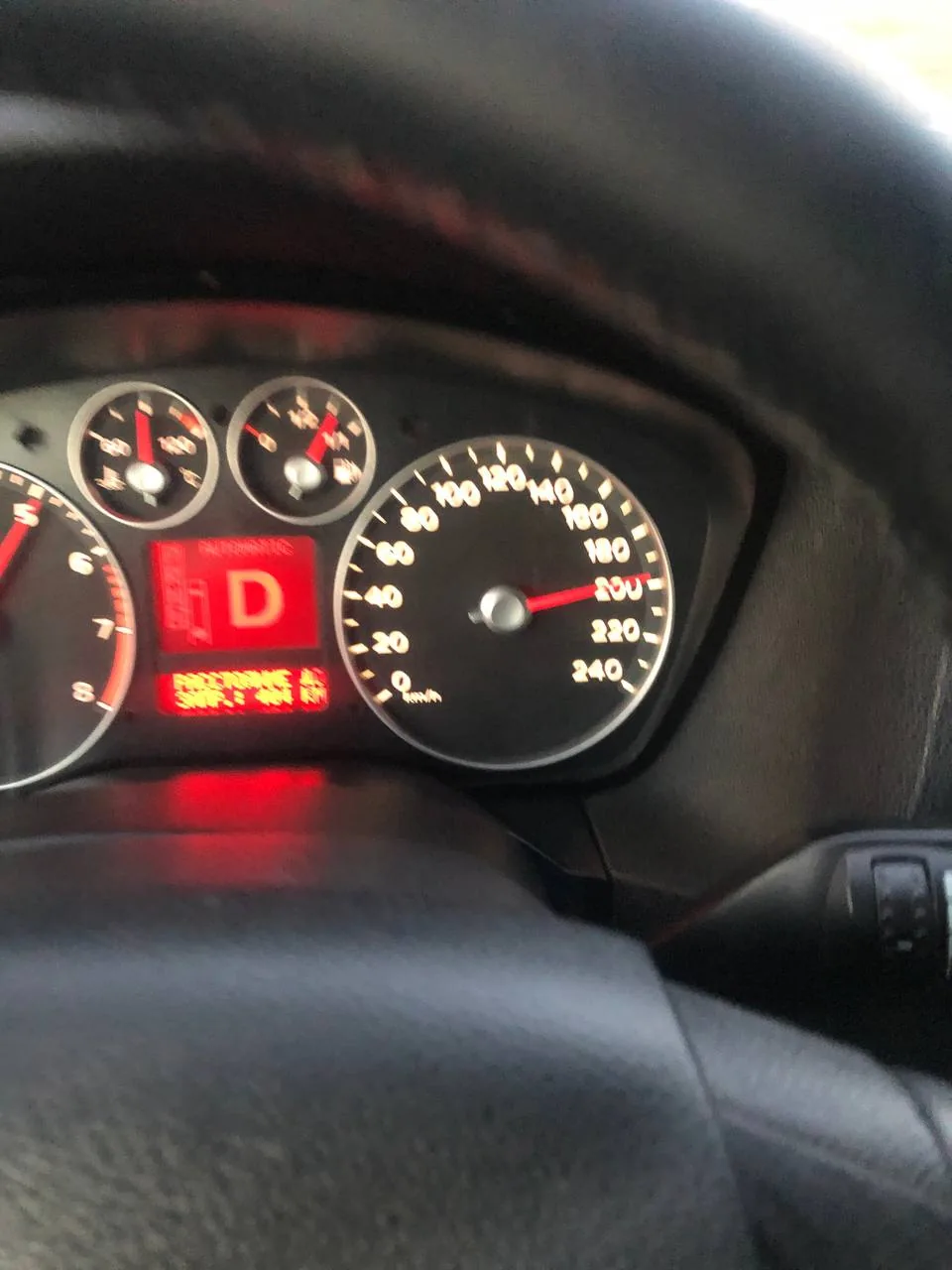

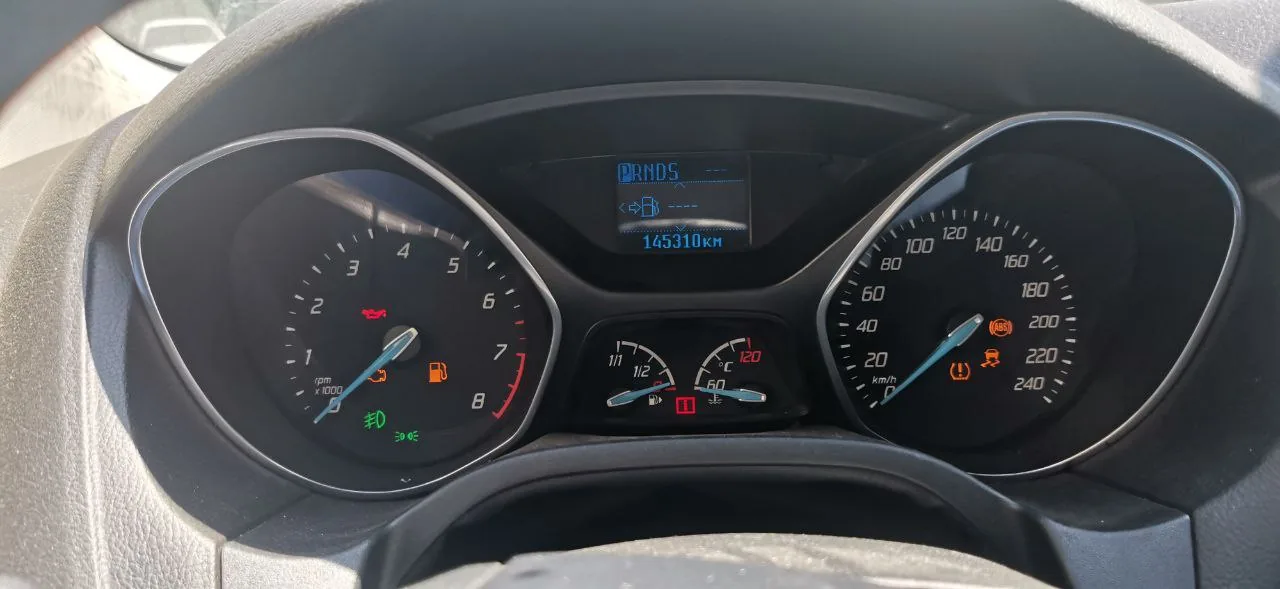

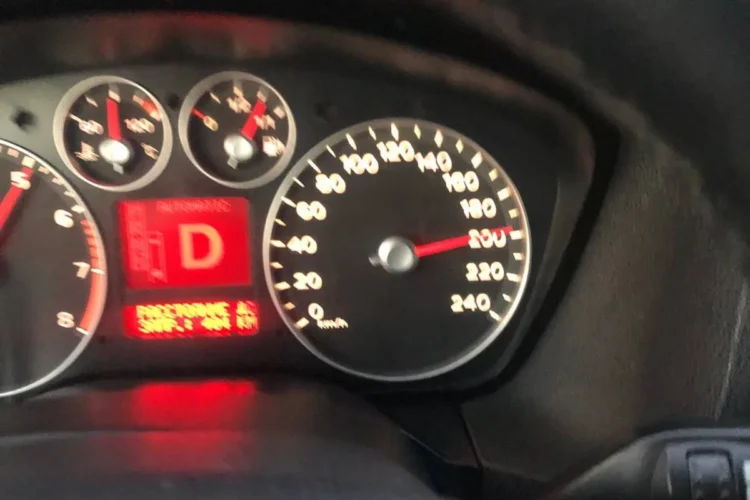

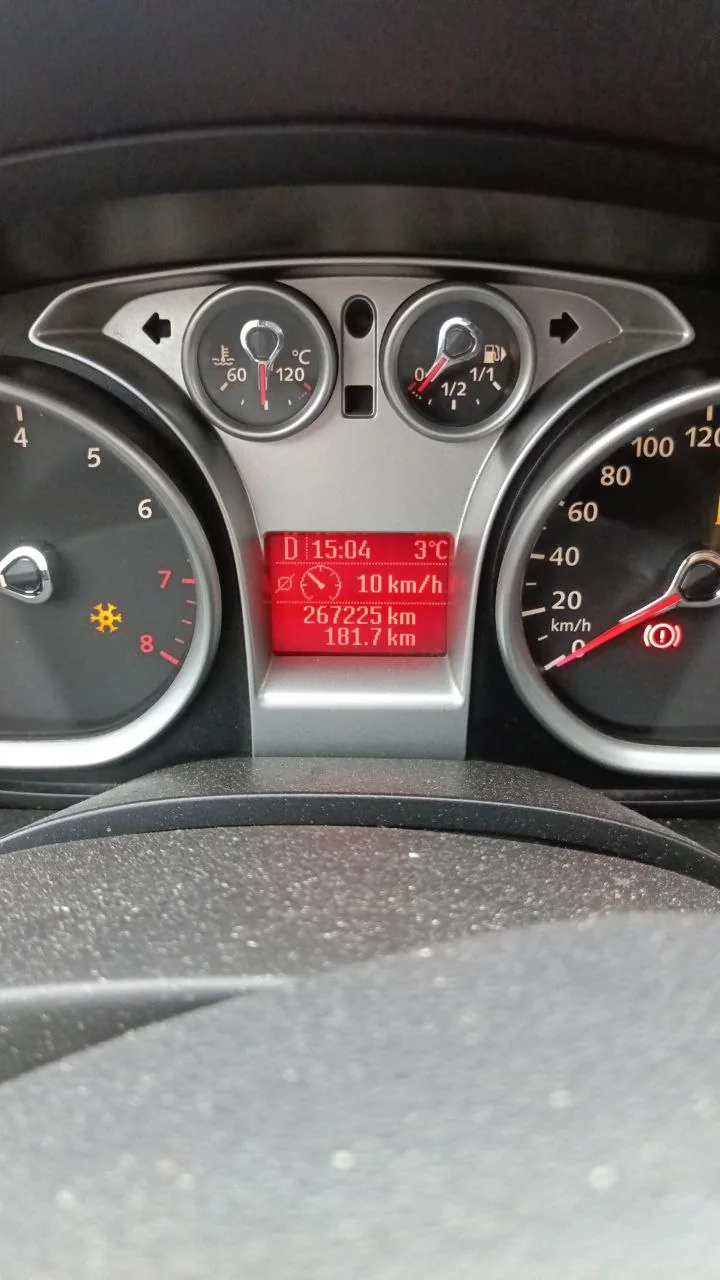

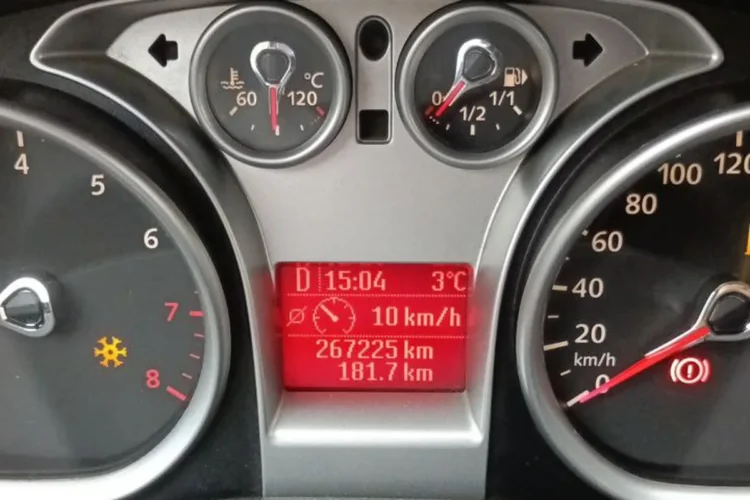

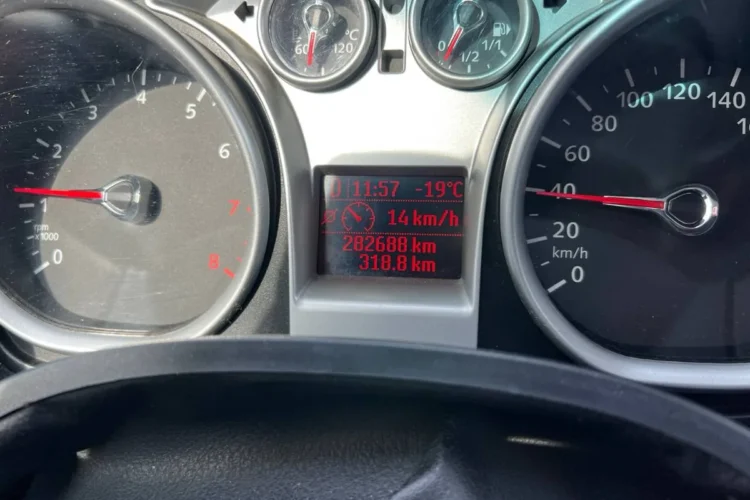

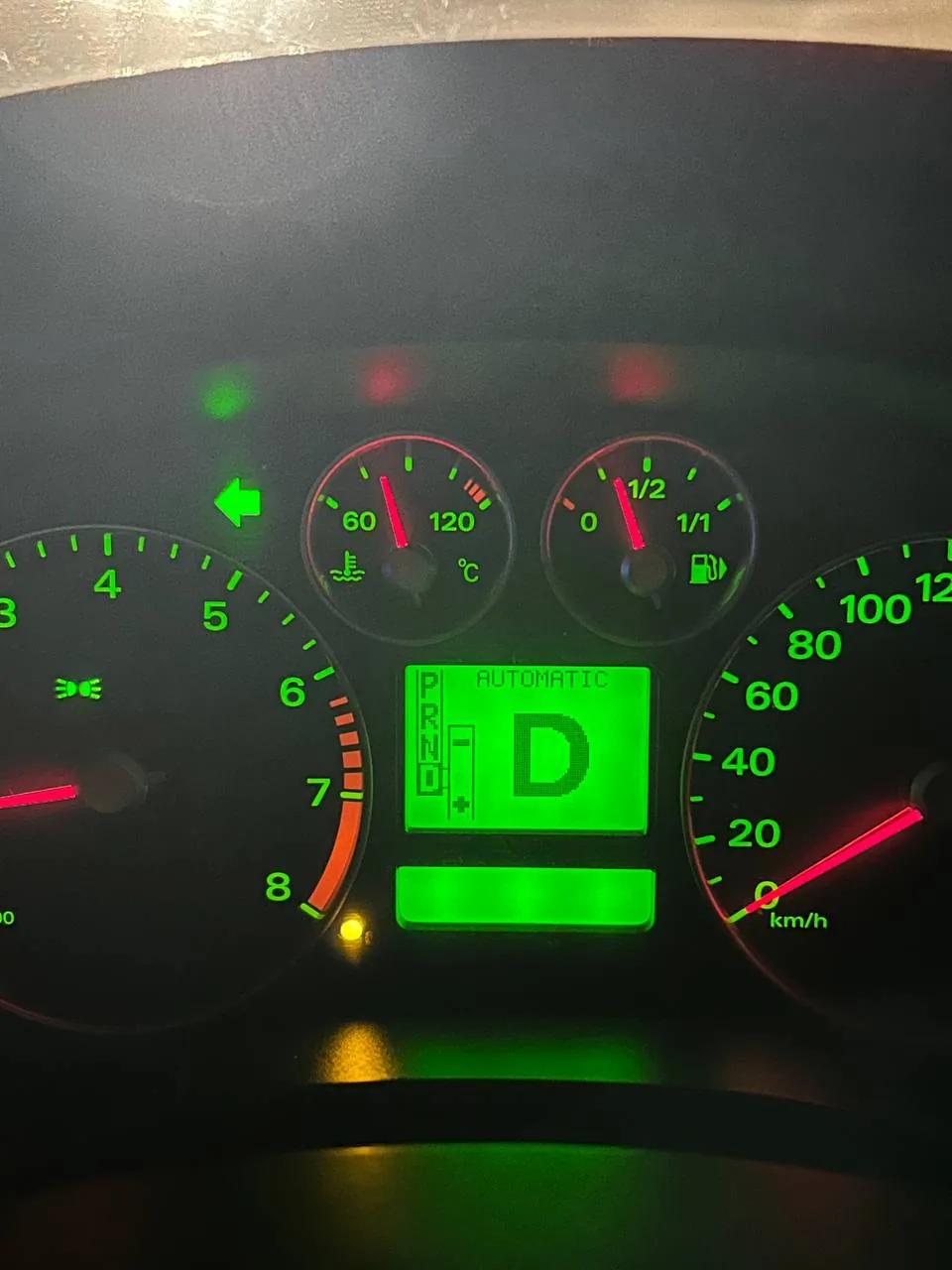

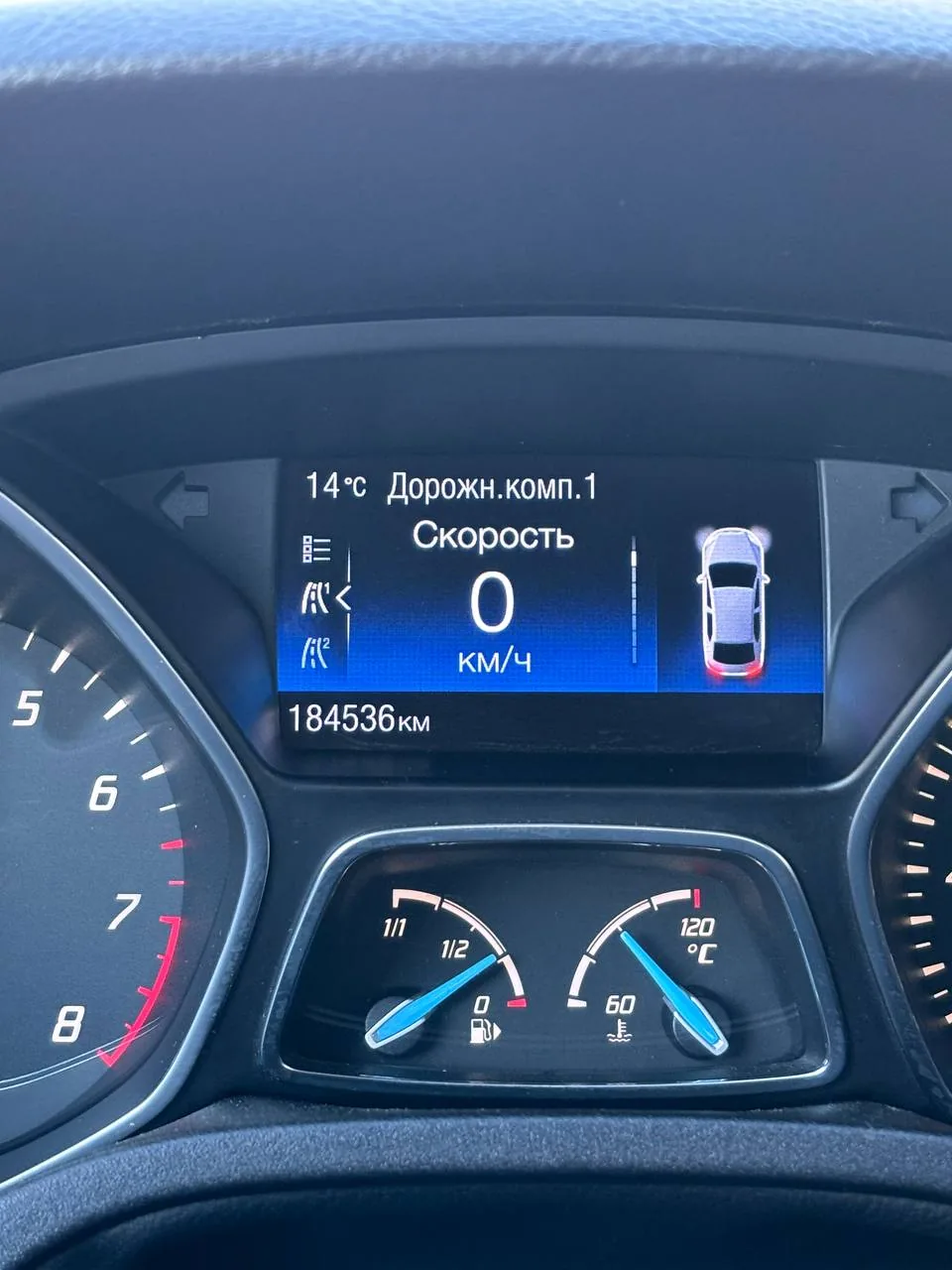

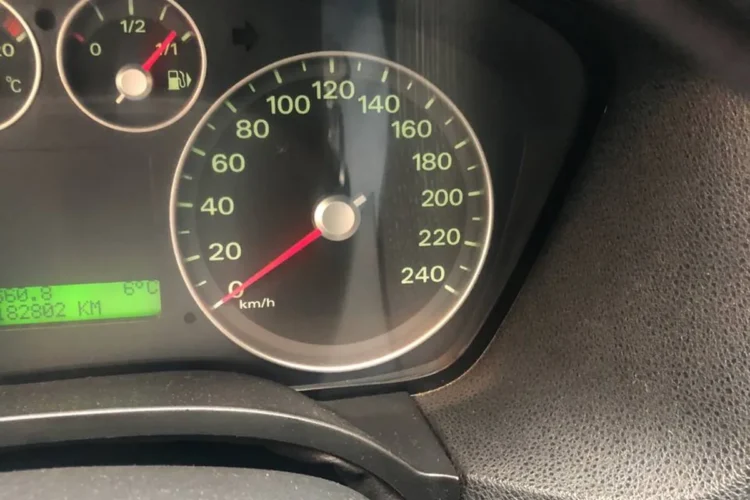

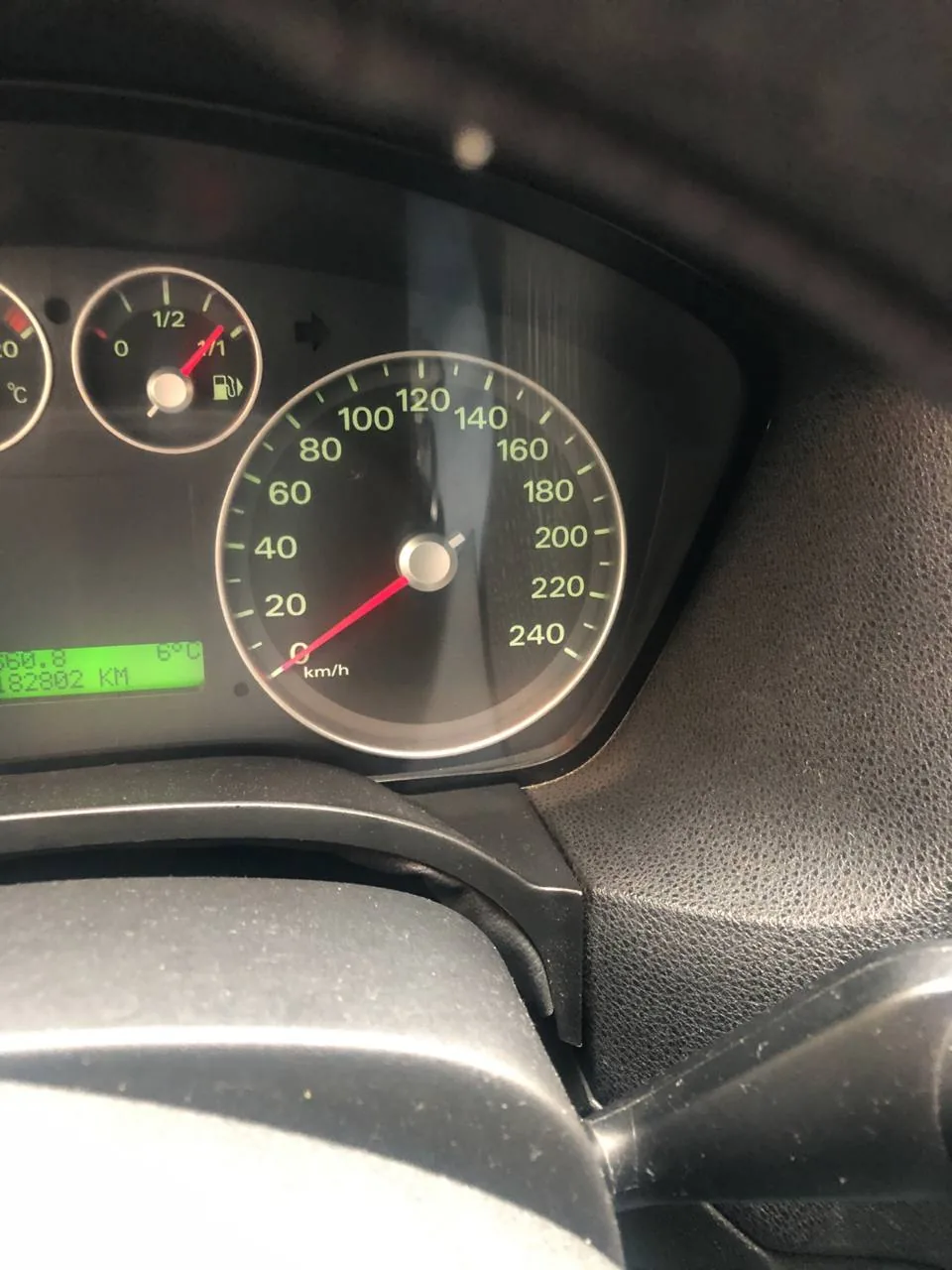

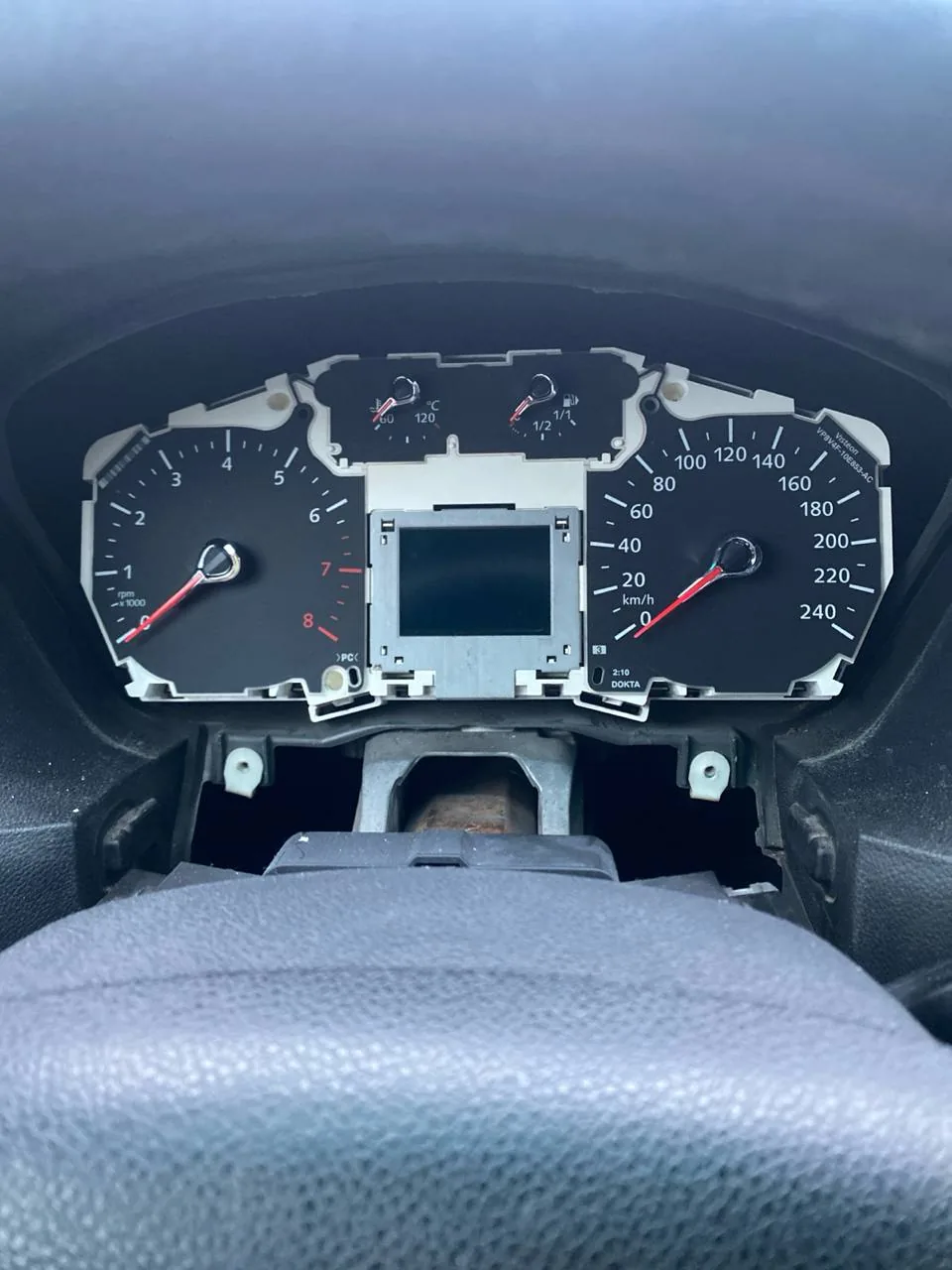

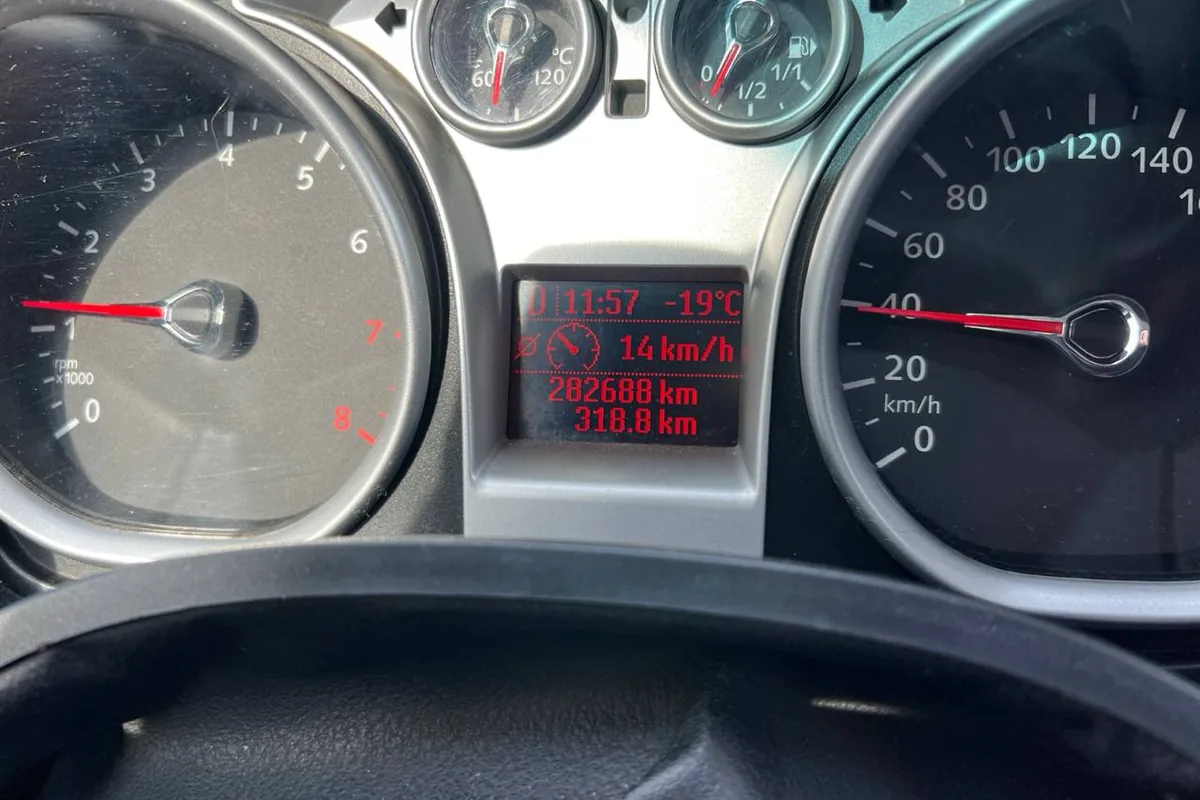

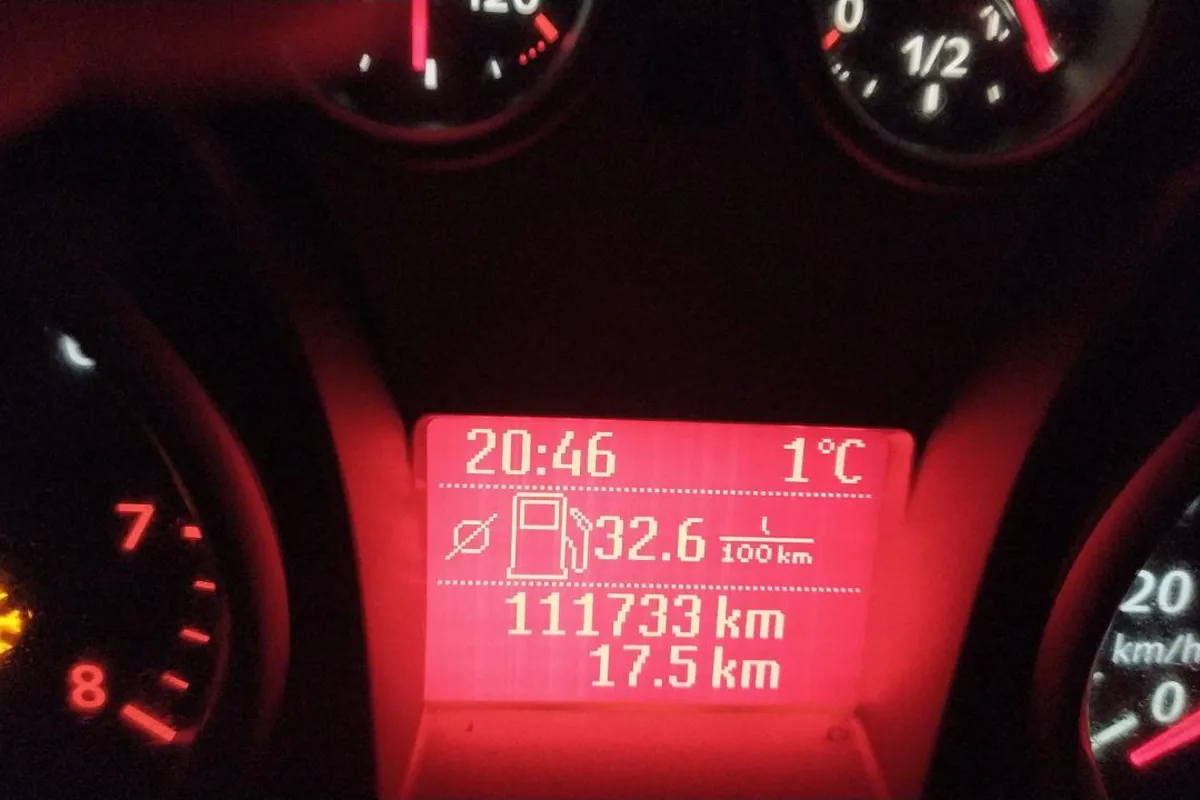

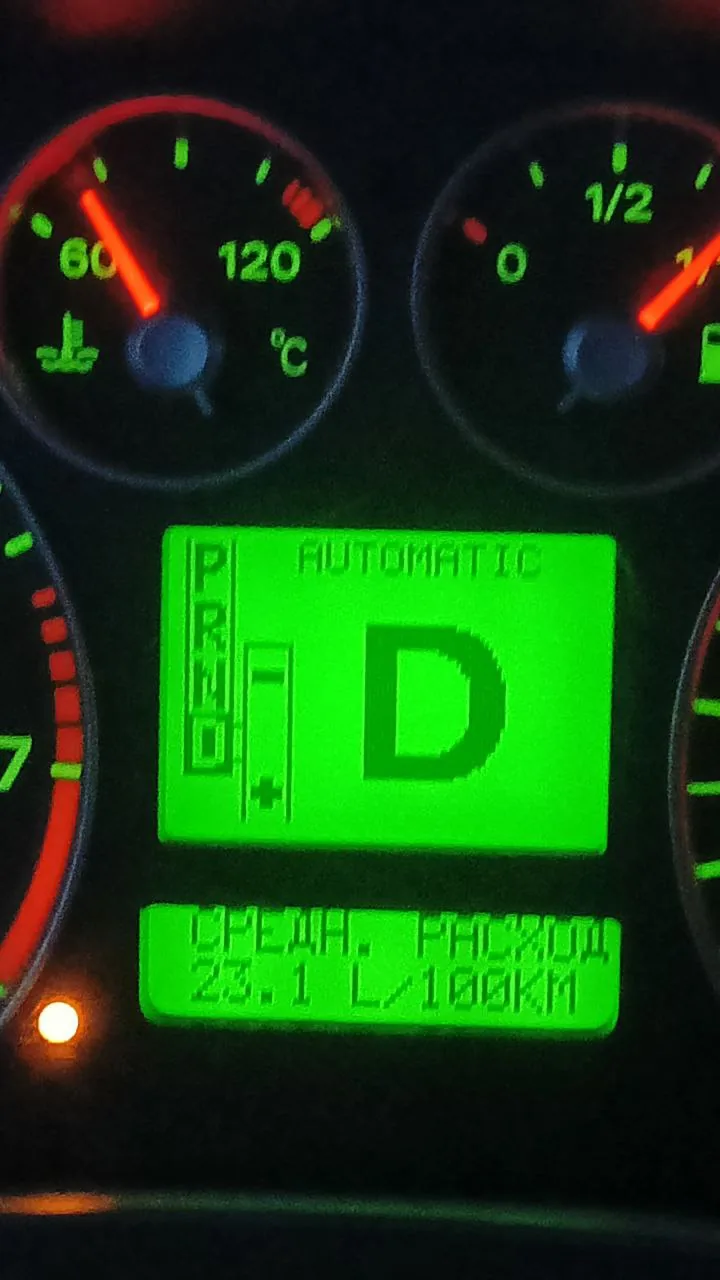

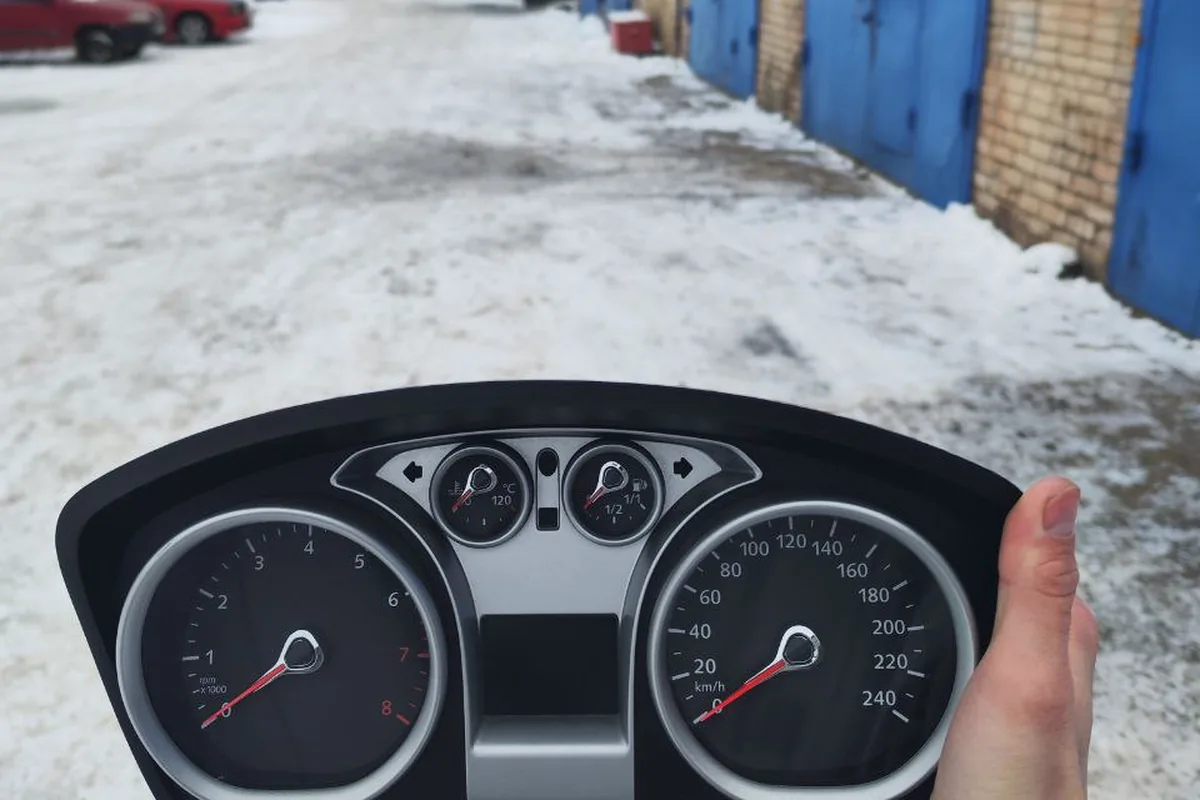

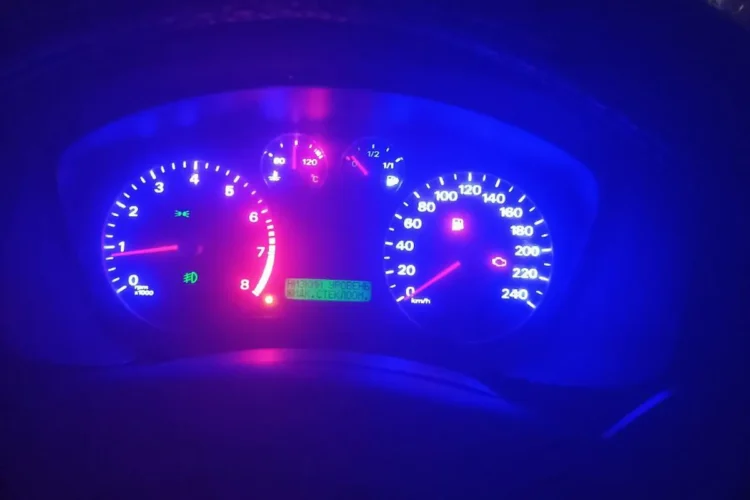

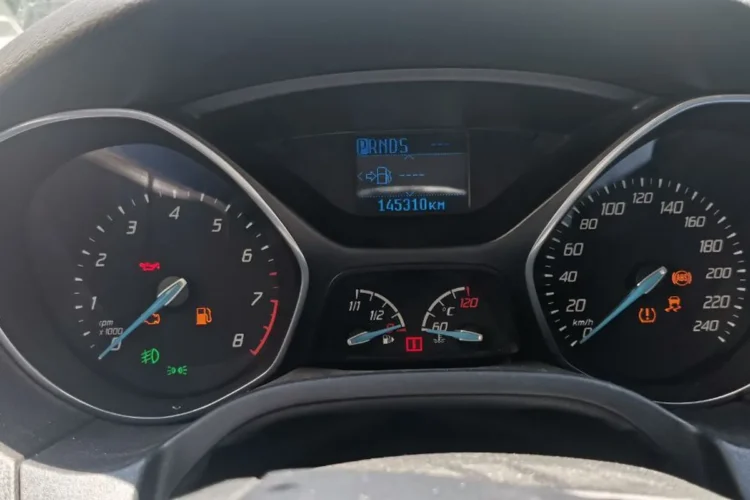

Приборные панели владельцев: «пиксели» на дисплее, ошибки и то, как панель выглядит после ремонта.
Порядок проверки, если приборка «сходит с ума»
- Определите поколение: на Фокус 2 подозреваемый номер один — пайка платы, на Фокус 3 — питание и BCM.
- Проверьте напряжение на заведённом моторе — тестом приборки или вольтметром — и состояние клемм аккумулятора.
- Считайте ошибки со всех блоков, а не только с мотора: U1900, P2122 и P2138 вместе — характерный набор Фокус 2 с больной приборкой.
- На Фокус 2 постучите по торпеде над приборкой: если симптомы пропадают и возвращаются, это пайка.
- На Фокус 3 откройте блок BCM за вещевым ящиком и посмотрите разъёмы на окисление.
- Отдавайте приборку на полную пропайку с проверкой стрелок, а если не помогло — ищите дальше по статье про типовые отказы электрики.
