Рулевая рейка Киа Сид: откуда стук, ремонт или замена, какую рейку ставить
← Kia Ceed II рестайлинг (06.2015 — 11.2018)

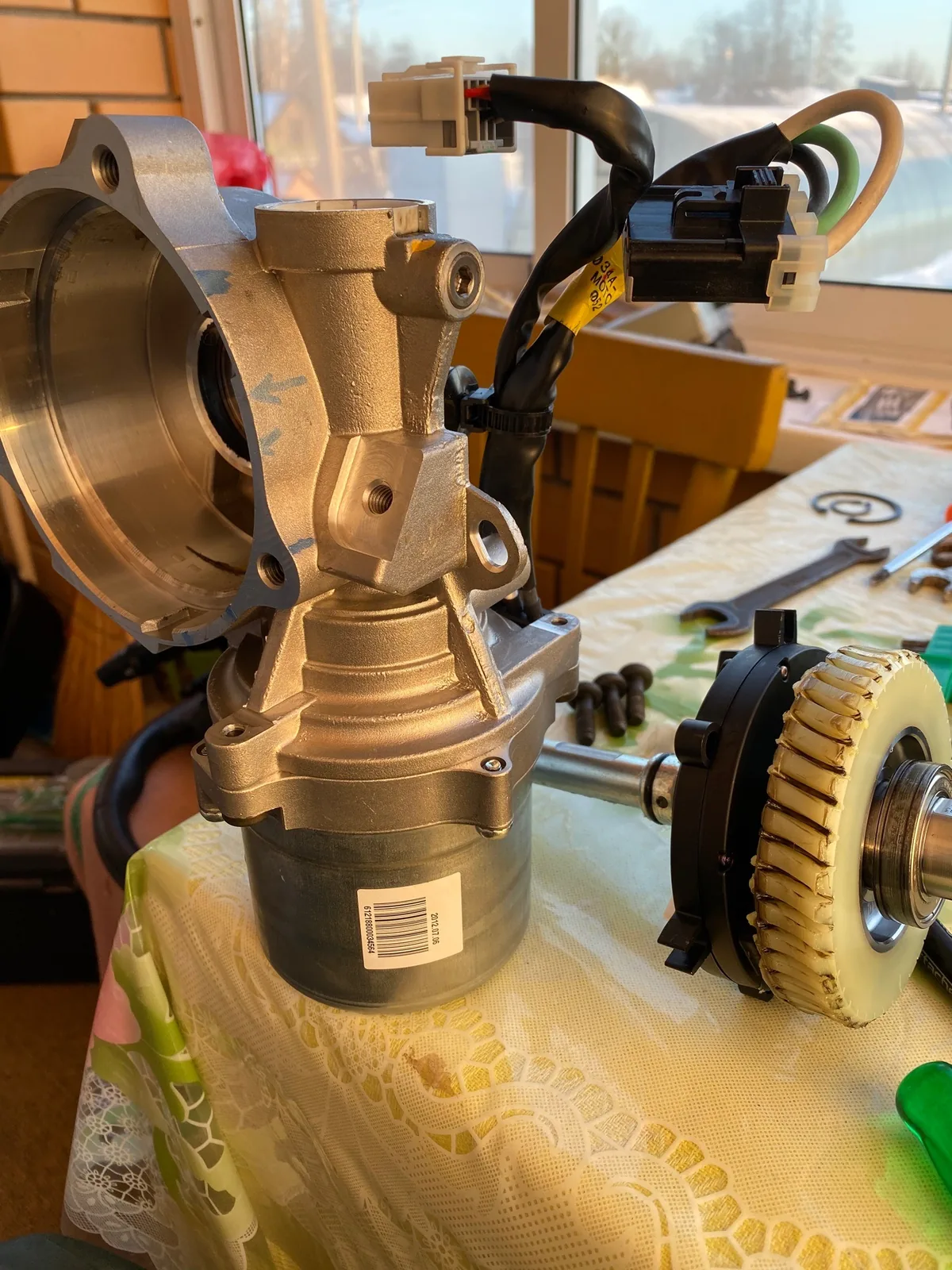

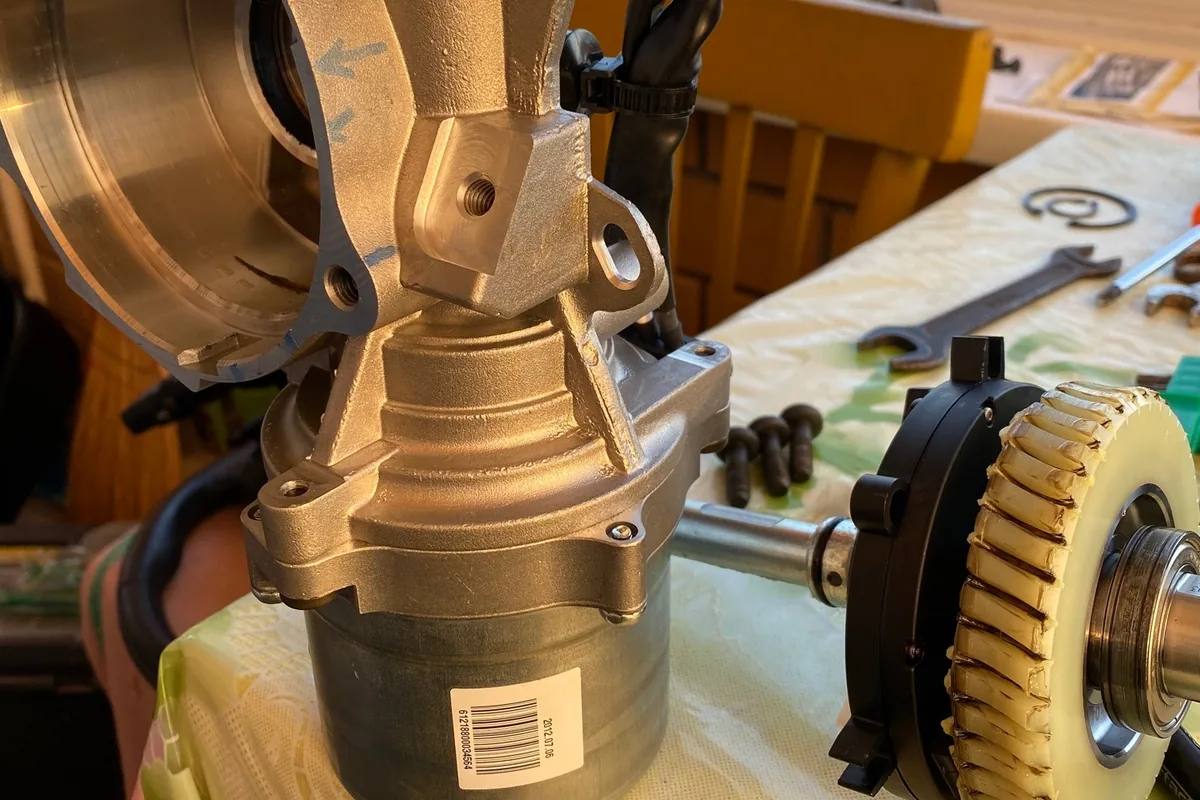

Рулевое управление у всех трёх Сидов устроено одинаково: механическая рейка без гидравлики и электроусилитель (ЭУР) на рулевой колонке под панелью. Между рулём и рейкой — вал с карданчиком, а внутри ЭУР — червячная пара с резиновой муфтой. Поэтому «стучит рейка» на Сиде — это одна из трёх деталей, и рейка далеко не всегда главная.
На Сиде JD (2012–2018) стук в руль на гравийке и брусчатке начинают искать с муфты ЭУР и регулировочной пружины колонки, потом проверяют карданчик и только после этого — втулку рейки. Рейку JD по каталогу (56500-A6000) владельцы чаще всего заменяют рейкой от Kia Cerato 56500-A7000FFF: она становится без доработок и в 2023–2024 годах стоила 13,6–21,5 тыс. руб. Ремонт старой рейки с заменой втулки обходился в 8–17,5 тыс. руб.
ГУР или ЭУР: что стоит на Сиде
Гидроусилителя руля нет ни у одного поколения. В объявлениях о продаже первого Сида (ED, 2006–2012) иногда пишут «ГУР», но владельцы ED, которые лазили под машину, отвечают одно: гидроусилителя там нет от рождения, усилитель электрический, и продаётся он отдельно от рейки. Отсюда практическое следствие: жидкость не течёт, бачка нет, а все стуки и «закусывания» руля ищут в колонке, карданчике и самой рейке.
| Поколение | Усилитель | Типичная жалоба по отчётам владельцев |
|---|---|---|
| ED (2006–2012) | ЭУР на колонке | стук в колонке и рейке на большом пробеге, отказ ЭУР с ошибкой ESP |
| JD (2012–2018) | ЭУР на колонке, с 2014–2015 года доработанный | стук в руль на гравийке и брусчатке: муфта ЭУР, карданчик, втулка рейки |
| CD (с 2018) | ЭУР на колонке | шуршит подшипник ЭУР, «закусывает» руль в жару |
Стук в руль на Сиде JD: порядок поиска
Самая массовая жалоба владельцев JD: на мелких неровностях, гравийке, ж/д переездах на скорости 10–40 км/ч в руль отдаёт пластиковым стуком, а на ровном асфальте тихо. Часто стук слышен и на месте, если покачать руль влево-вправо. Дилеры годами меняли по гарантии рейки, колонки и ЭУР в сборе, но стук нередко возвращался. Владельцы, прошедшие весь путь, советуют идти от дешёвого к дорогому:
Сними пластик под рулём, выкрути этот болт, там пружинка маленькая, растяни её чуть-чуть и подложи пластиковую шайбочку 2–3 мм. Если это не поможет, то разбери ЭУР: там есть восьмигранная резиновая звёздочка, если она изношена, то из-за неё тоже будут простукивания в руль. А если и это не поможет, то 100% рейка. Ремонт — плюс-минус 10 000 рублей. Я через всё это прошёл и победил эти простукивания в руль.
- Регулировочная пружина ЭУР. На корпусе усилителя со стороны блока предохранителей есть пробка, под ней пружина. Её немного растягивают или подкладывают шайбу 2–3 мм. Помогает не всем: владелец JD 2013 года писал, что после муфты и пружины стук стал примерно вдвое тише, но со временем вернулся.

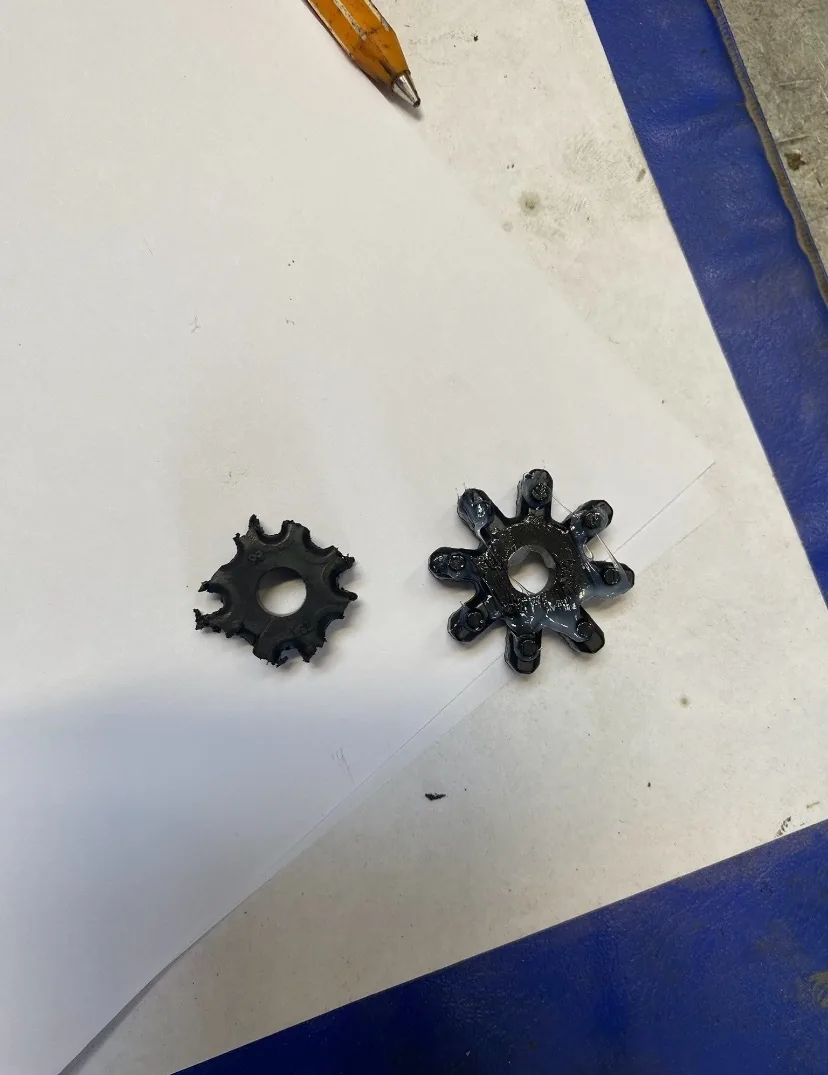

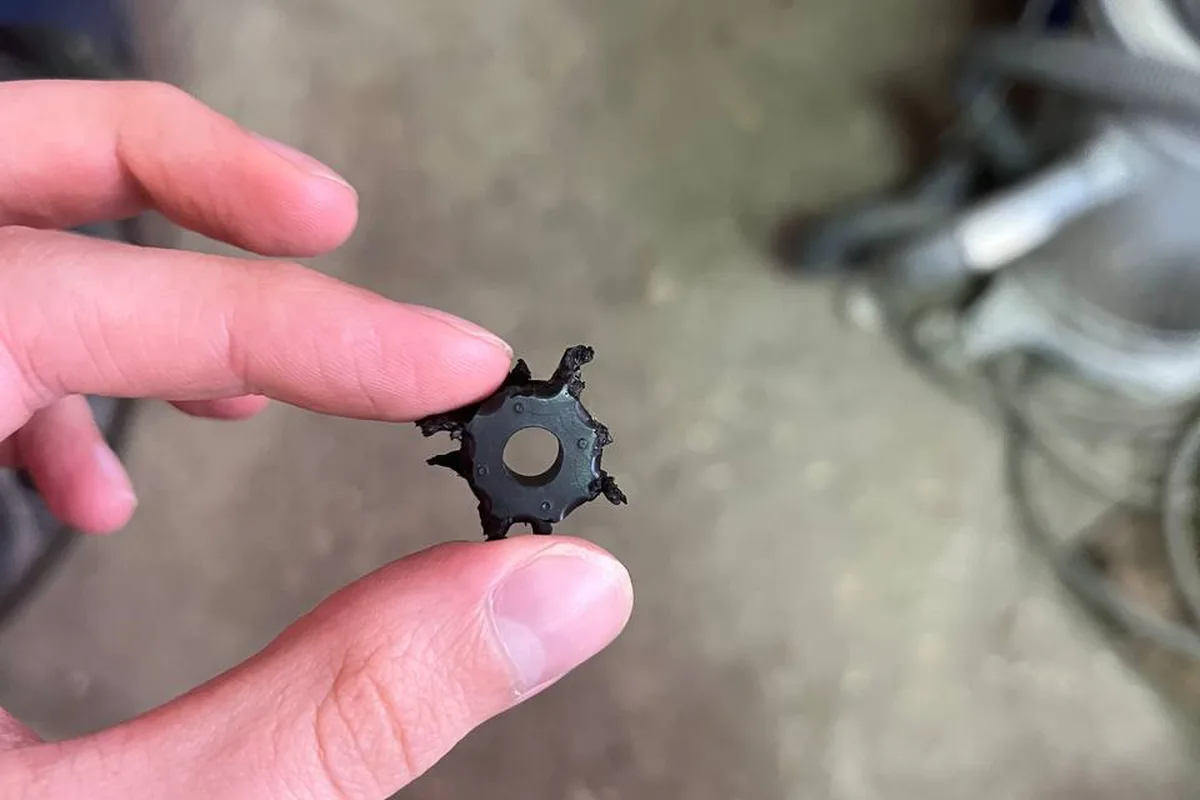

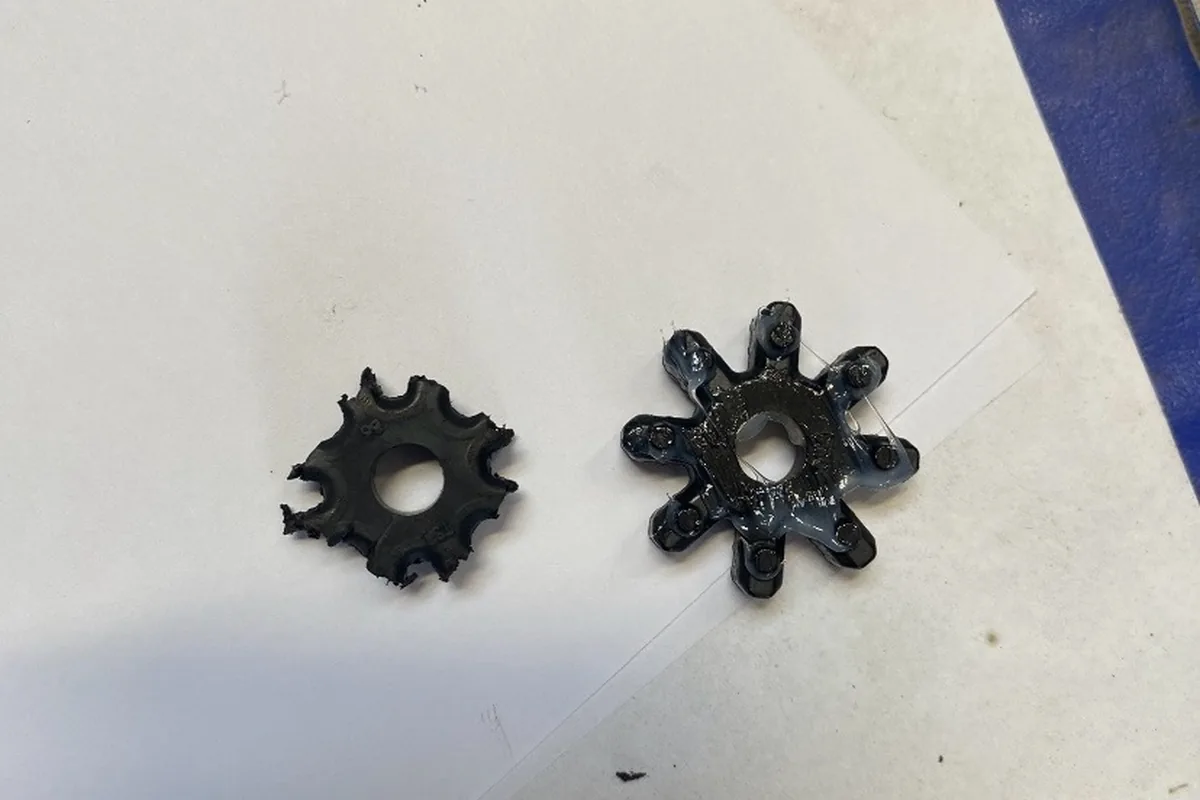

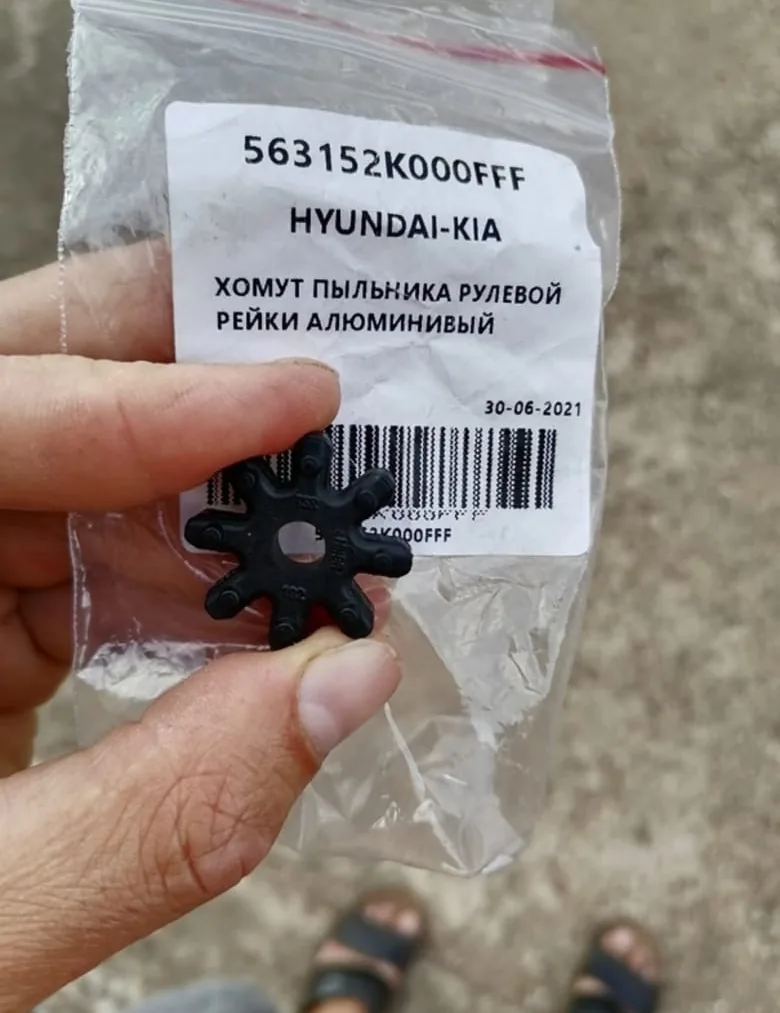

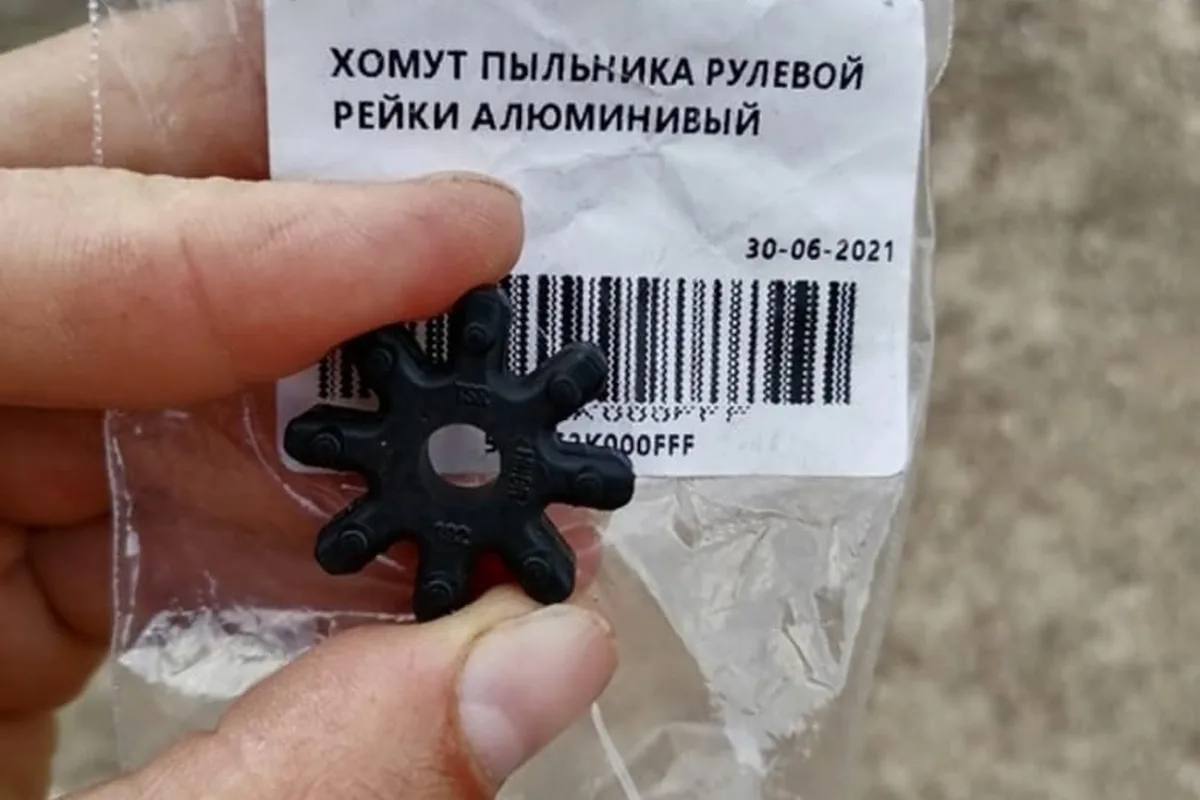

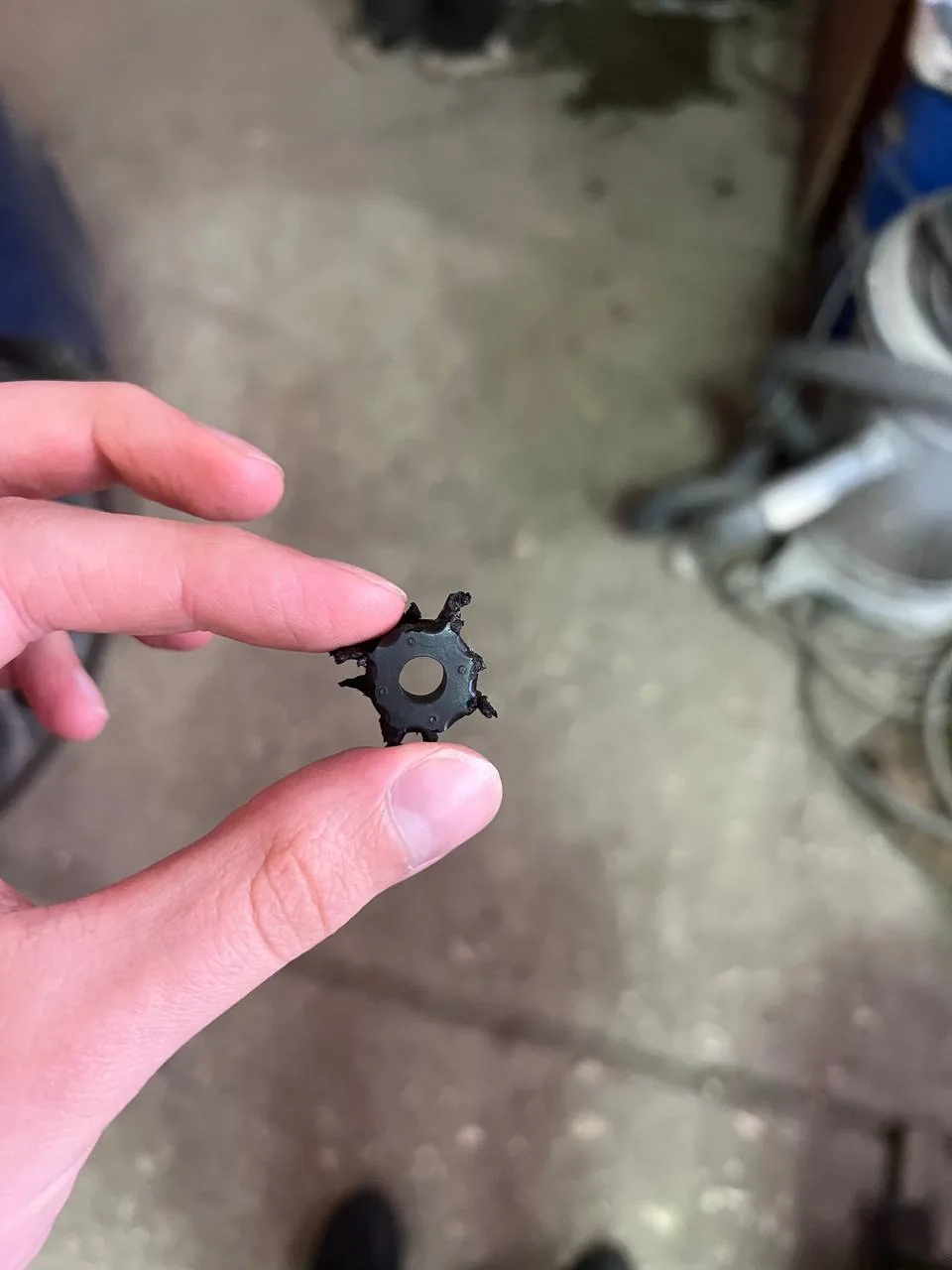

- Эластичная муфта (звёздочка) ЭУР. Резиновая деталь между мотором усилителя и валом, по каталогу 56315-2K000FFF. В 2025–2026 годах она стоила 100–150 руб., а сервисы просили за замену до 11 тыс. руб. Подвох в том, что муфта бывает двух видов: несколько владельцев JD, разобрав ЭУР, нашли внутри не ту деталь, что заказали, а доработанную, и купленная муфта не подошла.
- Карданчик и крестовины рулевого вала у педалей. Если люфт в крестовине, меняют вал в сборе; дилеры по гарантии иногда просто «перекручивали» карданы, и стук уходил.
- Втулка рейки. Стучит обычно одна — справа, со стороны пассажира. Её меняют при ремонте рейки.
Почему у одних помогает звёздочка, а у других нет, объясняет история доработок усилителя:
Мне эти ЭУР уже ночью снятся. В середине 2014 года они изменили ЭУР, а в частности механизм с резиновой звёздочкой. А спустя где-то год, в 2015 году, они внесли ещё изменения, и стало можно регулировать зазор между шестернёй и червяком.
Прежде чем лезть в колонку, исключите подвеску: стук на кочках с отдачей в руль дают и шаровые, и стойки стабилизатора, и опорные подшипники. Один владелец Сида искал стук в рулевом, а виновата оказалась левая шаровая. Как разделить эти стуки — в статье о стуках в подвеске Сида.
Рейка застучала: ремонт или замена
Если пружина, муфта и кардан не помогли, а при диагностике есть люфт в рейке, выбирают между ремонтом и новой рейкой. Ремонт обычно сводится к замене втулки (втулок) и пыльников; комплект капролоновых втулок на JD в 2019 году стоил 1050 руб. У капролона есть критики: один владелец JD предупреждал, что в жару такая втулка расширяется и руль может «закусывать», и советовал фторопластовую.
| Работа | Год | Цена по отчётам владельцев |
|---|---|---|
| Ремонт старой рейки | ||
| замена втулки рейки | 2021 | 1 тыс. руб. втулка + 7,5 тыс. работа |
| ремонт рейки с заменой втулок, без гарантии | 2023 | 8,5 тыс. руб. |
| переборка рейки + снятие и установка | 2023 | 12,5 + 4 тыс. руб., пыльники отдельно |
| восстановление рейки «под ключ» | 2025 | 17,5 тыс. руб. |
| Новая рейка на JD | ||
| оригинал по VIN | 2023 | около 48 тыс. руб. |
| рейка от Cerato 56500-A7000FFF | 2023–2024 | 13,6–21,5 тыс. руб. |
Ремонт дешевле, но его ресурс зависит от мастера: у владельца JD, который ремонтировал рейку втулкой, через год стук вернулся; он поставил новую рейку, через месяц застучало снова, после крестовины пришлось менять кардан целиком — и даже тогда стук ушёл не полностью. Новая рейка снимает вопрос надолго, но и её нельзя ставить, не проверив колонку и кардан.
Какую рейку ставить: номера по поколениям
Для JD по каталогу идёт рейка 56500-A6000; номер 56500-A6500 одни владельцы относят к машинам 2015–2018 годов, другие — к Hyundai i30 того же поколения, и все считают обе рейки взаимозаменяемыми. Владельцы JD выяснили, что рейка Kia Cerato третьего поколения 56500-A7000 и её вариант 56500-A7000FFF (с суффиксом FFF — деталь, которую дилеры ставят по гарантии) — та же самая рейка, только заметно дешевле. Разница, по их словам, только в тягах и наконечниках, поэтому ставят её вместе со своими тягами или в сборе, проверяя длину.
Застучала рулевая рейка. Почитал комментарии, заказал рулевую рейку от Церато 56500A7000, всё подошло. Так что кто сомневается — заказывайте смело. Рейка вышла 21 500 руб. P.S. Рейка пришла в сборе с наконечниками.
Для Сида ED владельцы ставят рейку 56500-2L301, общую с Hyundai i30 первого поколения; её продают и под маркой Mando с номером TS565002L301, внутри которой, по словам владельцев, стоит рейка TRW со спиленными логотипами. Перед заказом номер в любом случае сверяют по VIN.
У Сида CD (с 2018 года) аналогов рейки владельцы почти не обсуждают: машины ещё долго были на гарантии, и рейки меняли дилеры. В 2023 году владельцу CD 2019 года дилер сказал, что новых реек в наличии нет и возможен только ремонт. Рулевые тяги и наконечники всех поколений с номерами — в статье про руль Сида.
ЭУР у Сида CD: подшипник и «закусывание»
На третьем поколении стук в руль на гравийке встречается реже, а главная жалоба другая — шуршание или хруст в колонке при повороте руля. Чаще всего это подшипник вала ЭУР, его меняли по гарантии.
В 9000 пробега развалился резонатор (заменили по гарантии). В 50 000 зашумел подшипник ЭУР (заказали, замена по гарантии, ещё не пришёл). В 50 500 по прибытии от официалов защёлкала заслонка климат-контроля.
Владельцы CD, у которых руль «закусывало» в жару, проходили по цепочке подшипник — кардан — рейка; у одной владелицы помогла только замена рейки с тягами и наконечниками по гарантии. Если руль после замены колонки или рейки стоит криво и машину тянет, нужны развал-схождение и калибровка нулевого положения руля сканером.
ЭУР на первом Сиде (ED)
На ED с большим пробегом стук в колонке и люфт рейки нередко приходят одновременно. Колонку с ЭУР в сборе можно найти на разборке — это дешевле нового усилителя:
У меня Сид первого поколения. Электроусилитель с крестовиной в сборе, целая рулевая колонка вышла мне 7500 ₽, стук прошёл, но появился новый. Сгонял на диагностику, сказали, рейке тоже нужен ремонт (стоил 12 тысяч и год гарантии). Сразу перетряхнул резинки, прокладочки — всё вышло с рейкой и работами 27 500 ₽, теперь всё в идеале.
Другая беда ED — отказ усилителя вместе с лампами ESP: руль становится тяжёлым, а после перезапуска двигателя всё может заработать снова. Начинают с напряжения бортовой сети и аккумулятора: при просадке напряжения ЭУР отключается одним из первых.
Стук в руль на неровностях ищите вдвоём: один качает руль на месте с работающим двигателем, второй держит руку поочерёдно на кардане у педалей, на корпусе ЭУР под панелью и на рулевой тяге у колеса. Где сильнее всего отдаёт в ладонь — там и люфт. Пружину и муфту ЭУР трогайте первыми, они стоят копейки; рейку снимайте последней. После любой работы с колонкой или рейкой делайте развал-схождение и калибровку угла руля, иначе машину будет уводить и полезут ошибки усилителя.
Три вопроса перед тем, как отдать деньги за рейку
- Стучит ли на месте, если качать руль? Если да и звук из-под панели — сначала муфта и пружина ЭУР, кардан. Если звук снизу, со стороны пассажира, — вероятнее втулка рейки.
- Проверены ли подвеска и наконечники? Шаровые, стойки стабилизатора и опорники дают похожий стук в руль.
- Что за рейку предлагают? Для JD — сравните цену оригинала по VIN с ценой 56500-A7000FFF; для ED — с 56500-2L301. Машина ещё на гарантии — добивайтесь записи о стуке в заказ-наряде: рейки и колонки на JD и CD меняли по гарантии много раз. Карточки поколений — Сид 2 (JD) и Сид 3 (CD).
