Зеркала Киа Сид: не складываются, не греют, повторитель поворота, зеркальный элемент, как снять зеркало
← Kia Ceed II рестайлинг (06.2015 — 11.2018)
Боковые зеркала Сида чаще всего ломаются зимой: после мойки в мороз перестаёт складываться привод, а подогрев начинает греть только уголок стекла. Плюс зеркала бьют на парковках, и тогда встаёт вопрос, менять ли зеркало целиком или только стекло, корпус или повторитель. Ниже — как это устроено на Сиде 2 (JD) и Сиде 3 (CD), с номерами деталей, и как снять зеркало самому.
Если зеркало с электроприводом не раскладывается в мороз — не помогайте ему рукой: руководства JD и CD прямо запрещают складывать такое зеркало вручную, это ломает привод. Зеркальный элемент со стеклом и подогревом меняется отдельно от корпуса, повторитель поворота — тоже, поэтому зеркало в сборе покупают только при сломанном кронштейне или приводе.
Складывание зеркал: как работает и почему не складывается
У JD переключатель складывания на двери водителя имеет три положения: левое — раскрыть, правое — сложить, центральное AUTO — зеркала складываются и раскрываются сами при запирании и отпирании дверей с брелка. У машин с бесключевым доступом зеркала, по руководству JD, ещё и раскрываются при подходе к машине с ключом. У CD электроскладывание включается одной кнопкой (нажать — сложить, нажать ещё раз — раскрыть), автоматическое складывание при запирании описано для машин с интеллектуальным ключом. Складывание есть не во всех комплектациях — у части JD его нет вовсе.
Что ломается:
- Зеркало не раскрылось или не сложилось в мороз. После мойки вода замерзает в шарнире, и мотор не может повернуть зеркало. Владелец CD SW 2019 года помог зеркалу рукой — после этого оно перестало реагировать на кнопку и появился люфт. Владельцы в ответ советуют зимой перевести переключатель в положение «всегда раскрыто» и не складывать зеркала вообще.
- Привод щёлкает, а зеркало стоит. Мотор работает, но не может повернуть корпус — износ шестерни или механизма складывания.
- Одно зеркало складывается медленнее. Водительское отстаёт от пассажирского — у JD это видели и на исправных машинах, и после ДТП, когда зеркало начало работать медленно.
- Не складываются с сигнализации. При нештатной сигнализации складывание зависит от того, как подключили каналы: у владельцев CD со StarLine зеркала складывались при постановке на охрану, но не раскрывались при снятии.
Перестал работать механизм складывания зеркал со стороны водителя. Сам механизм, судя по звуку, работает: щёлкает и пытается развернуть зеркало, но само зеркало не реагирует.
Пришла холодная зима, помыл машину — с кнопки зеркала не сложились. Помог рукой, сложил вручную, теперь левое зеркало на кнопку складывания не реагирует, и плюс появился люфт.
Люфт зеркала владельцы убирают подтяжкой: снизу под зеркалом есть заглушка, под ней три шурупа. Если после морозной истории зеркало не реагирует, сначала дайте ему оттаять в тепле и несколько раз сложите-раскройте кнопкой — часто привод оживает.
Подогрев зеркал
Отдельной кнопки нет: по руководствам JD и CD обогрев наружных зеркал включается вместе с обогревом заднего стекла и выключается вместе с ним — автоматически примерно через 20 минут или при выключении зажигания. Если заднее стекло греет, а зеркала нет, а в комплектации подогрев заявлен, — неисправен нагревательный элемент зеркала или проводка к нему.
Типичная картина на JD — зеркало греет только уголок. Нагревательный элемент — это плёнка на обратной стороне стекла, её владельцы пробовали переклеивать, но чаще просто меняют зеркальный элемент целиком: подогрев в нём уже есть. На гарантийных машинах неработающий подогрев меняли по гарантии — владельцу JD в 2017 году на ТО-4 одобрили замену зеркала пассажира. Неоригинальные элементы с подогревом в 2022 году обошлись владельцу Сида в 2080 рублей за оба — греют хорошо, но один пришёл с браком и был заменён продавцом.
Номера зеркал, элементов и повторителей
Номера, которые владельцы JD называли и проверяли не раз:
| Деталь (JD) | Левая | Правая |
|---|---|---|
| зеркало в сборе с электрорегулировкой и подогревом, без повторителя | 87610-A2020 | 87620-A2020 |
| зеркало в сборе с подогревом и повторителем поворота | 87610-A2030 | 87620-A2030 |
| зеркальный элемент с подогревом | 87611-A2010 | 87621-A2020 (встречается и 87621-A2010) |
| повторитель поворота в зеркале | 87614-A2000 | 87624-A2000 |
У зеркал в сборе есть версии под разное оснащение (складывание, подсветка, число контактов в разъёме): в 2017 году дилер предлагал владельцу JD зеркало 87610-A2520 за 17 тысяч рублей при цене 87610-A2020 около 8 тысяч — внешне без разницы, оба с подогревом и без повторителя. Перед покупкой зеркала в сборе сверяйте число контактов в разъёме со своим. Для CD левый повторитель поворота в зеркале владельцы называют 87613-J7000 или 87613-J7010 (второй, по их словам, с более тёмным стеклом), правый подбирают по VIN; у CD бывают зеркальные элементы с индикатором слепых зон — их номер надо подбирать по VIN.
Цены по отчётам владельцев: повторитель 87614-A2000 для JD в 2022–2023 годах в магазинах стоил от 12–13,6 тысячи рублей и только оригинал; замена правого зеркала у дилера на Сиде 2018 года — 13 500 рублей плюс 1000 за работу. Поэтому повторитель и стекло зеркала часто ищут с разборки или ставят аналоги.
Как снять боковое зеркало и разобрать его
На JD зеркало крепится к двери изнутри, под пластиковым треугольником у основания зеркала:
Защитный пластик снимаешь, откручиваешь 3 болта и разъём отсоединяешь.
Дилер в 2015 году просил за эту работу 2700 рублей. Зеркальный элемент держится на защёлках и меняется без снятия зеркала с двери, провода подогрева при этом отсоединяют. Крышка корпуса — отдельная деталь (у JD с подогревом без повторителя — 87616-A2010 слева), её меняют или красят, когда поцарапана только накладка.
Зеркальный элемент снимайте только в тепле: на холоде пластиковые защёлки держателя ломаются. Отклоните стекло вверх до упора, подденьте его снизу широкой пластиковой лопаткой, а не отвёрткой, и сразу придерживайте рукой — на проводах подогрева оно висит плохо. Перед установкой нового проверьте, совпадает ли форма: у части зеркал Сида стекло асферическое, с зоной обзора по краю, и неоригинал без неё заметно меняет обзор.

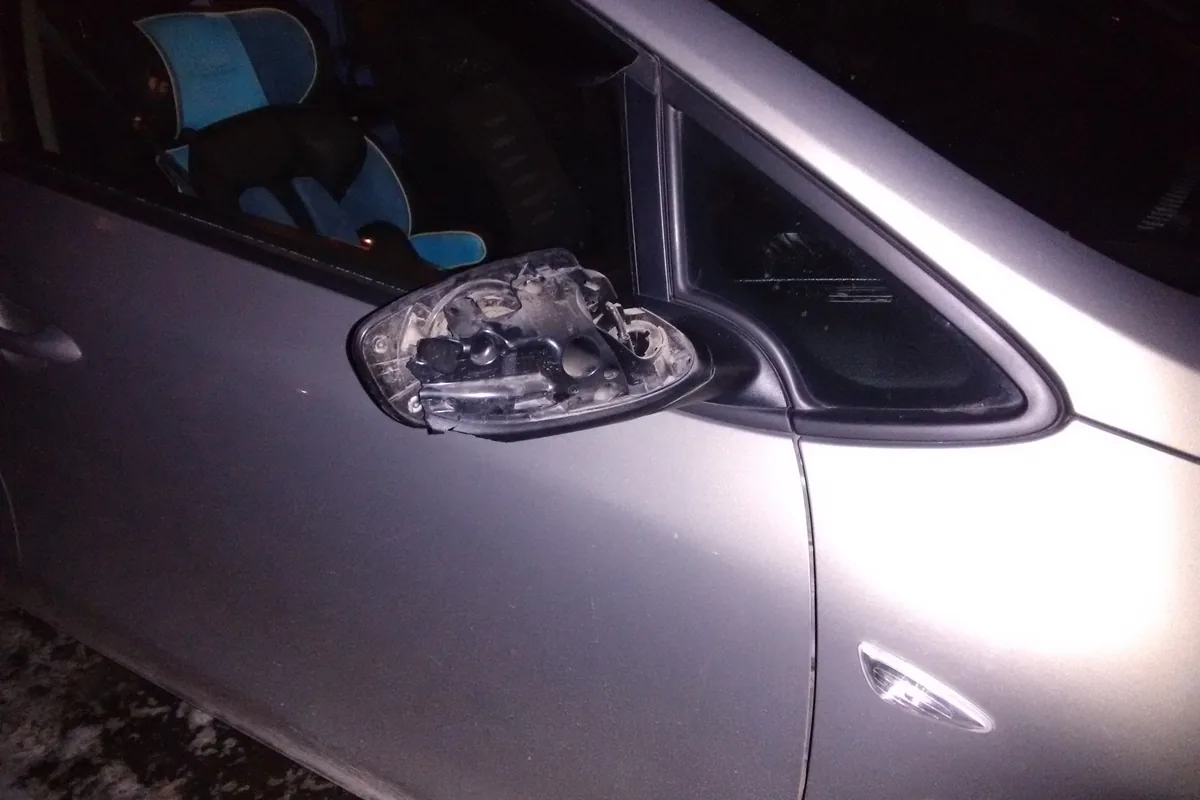

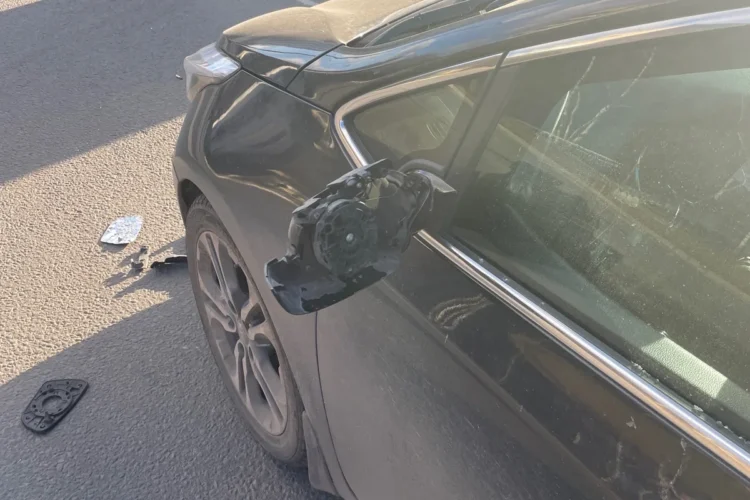

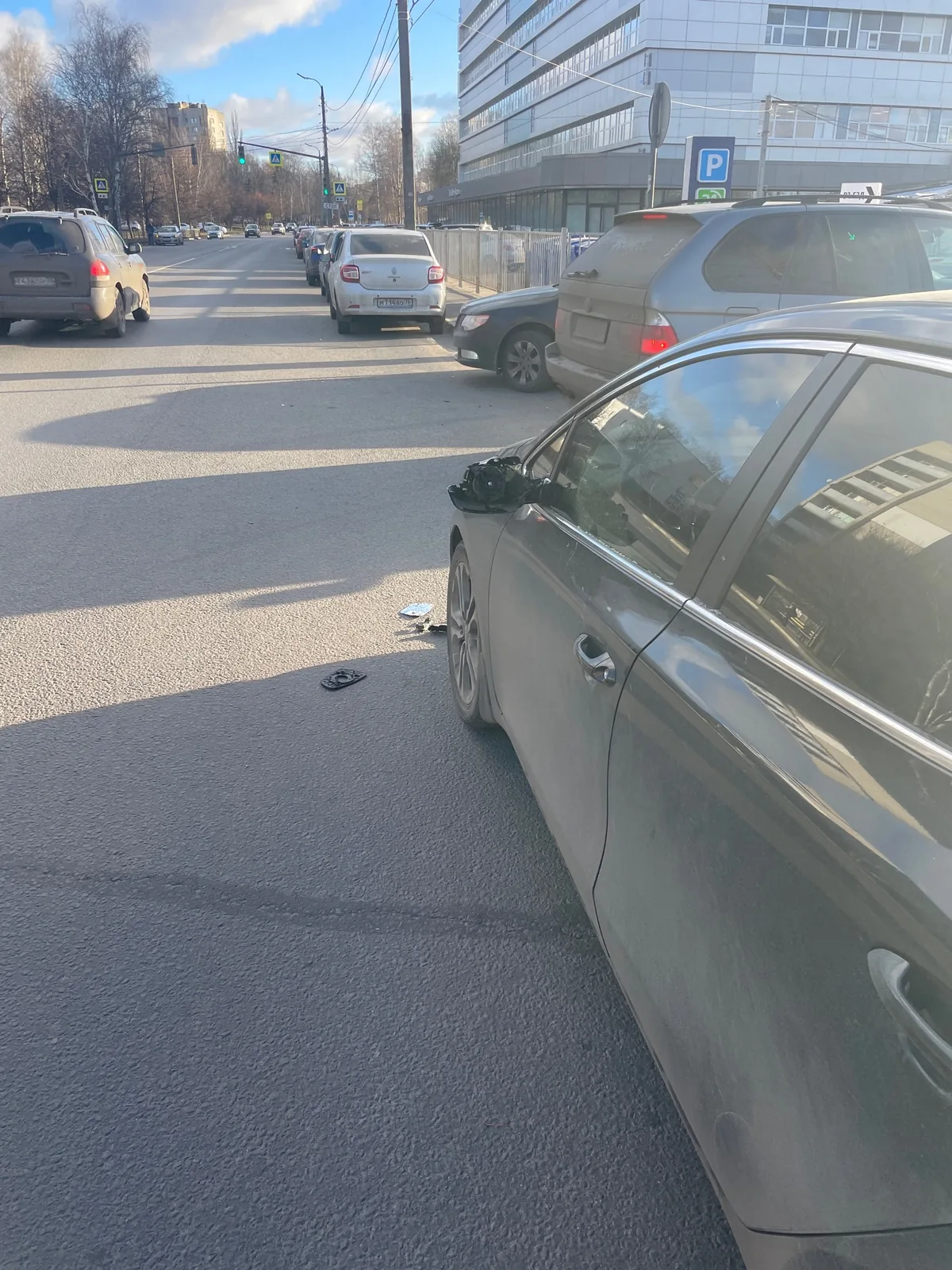

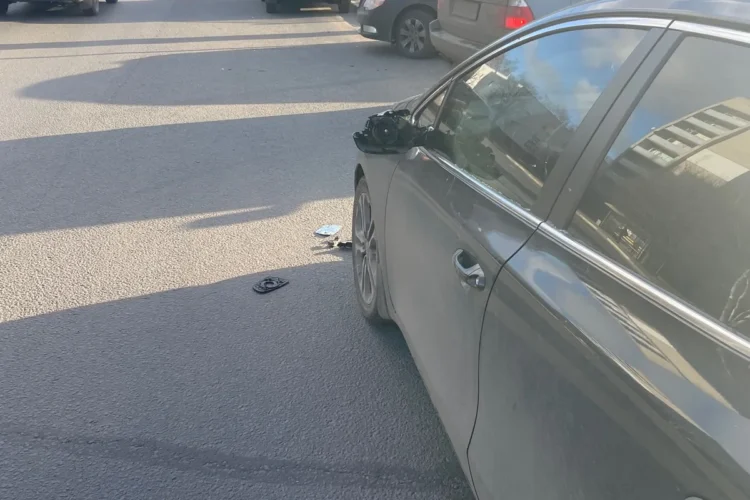

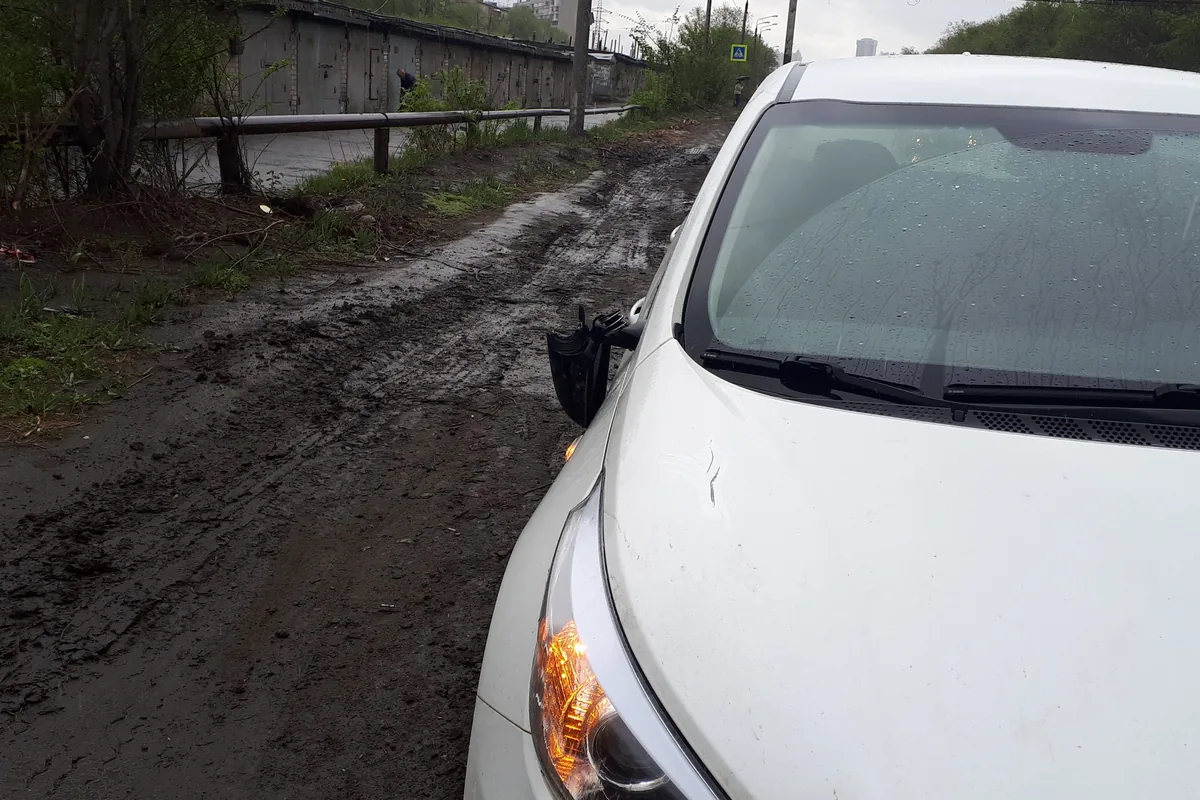

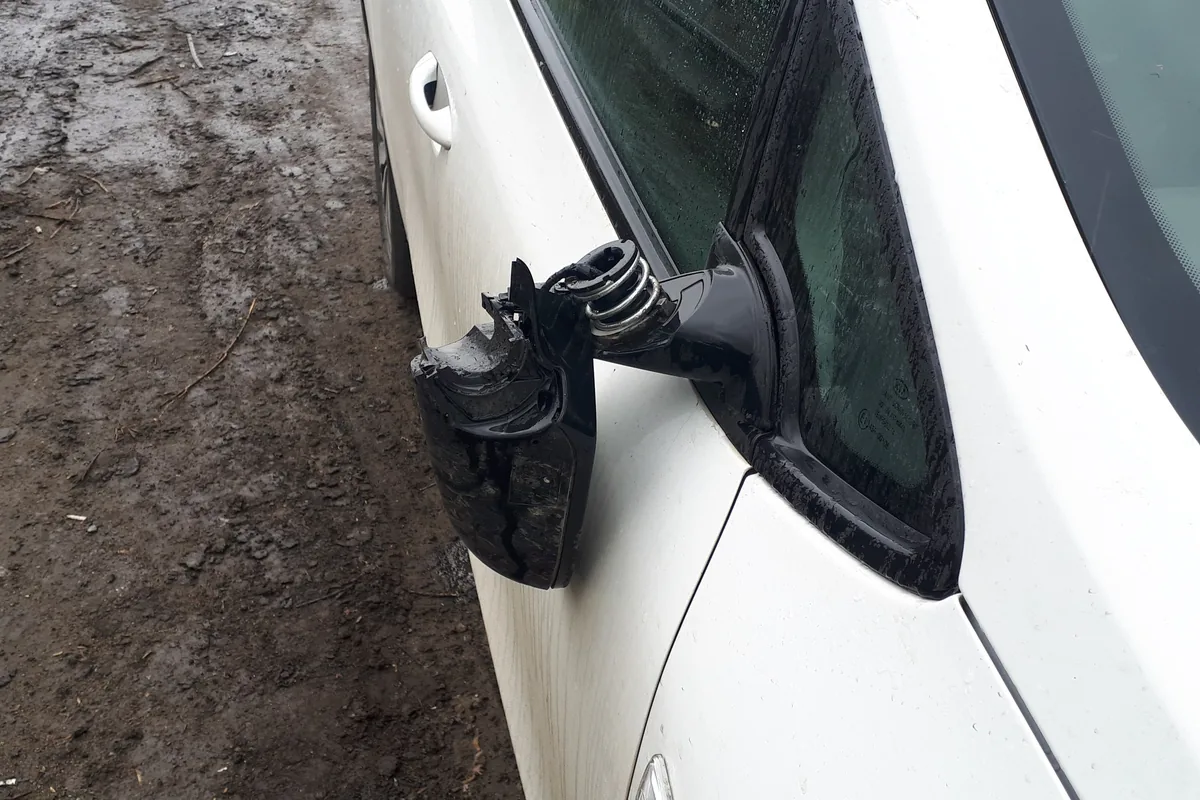

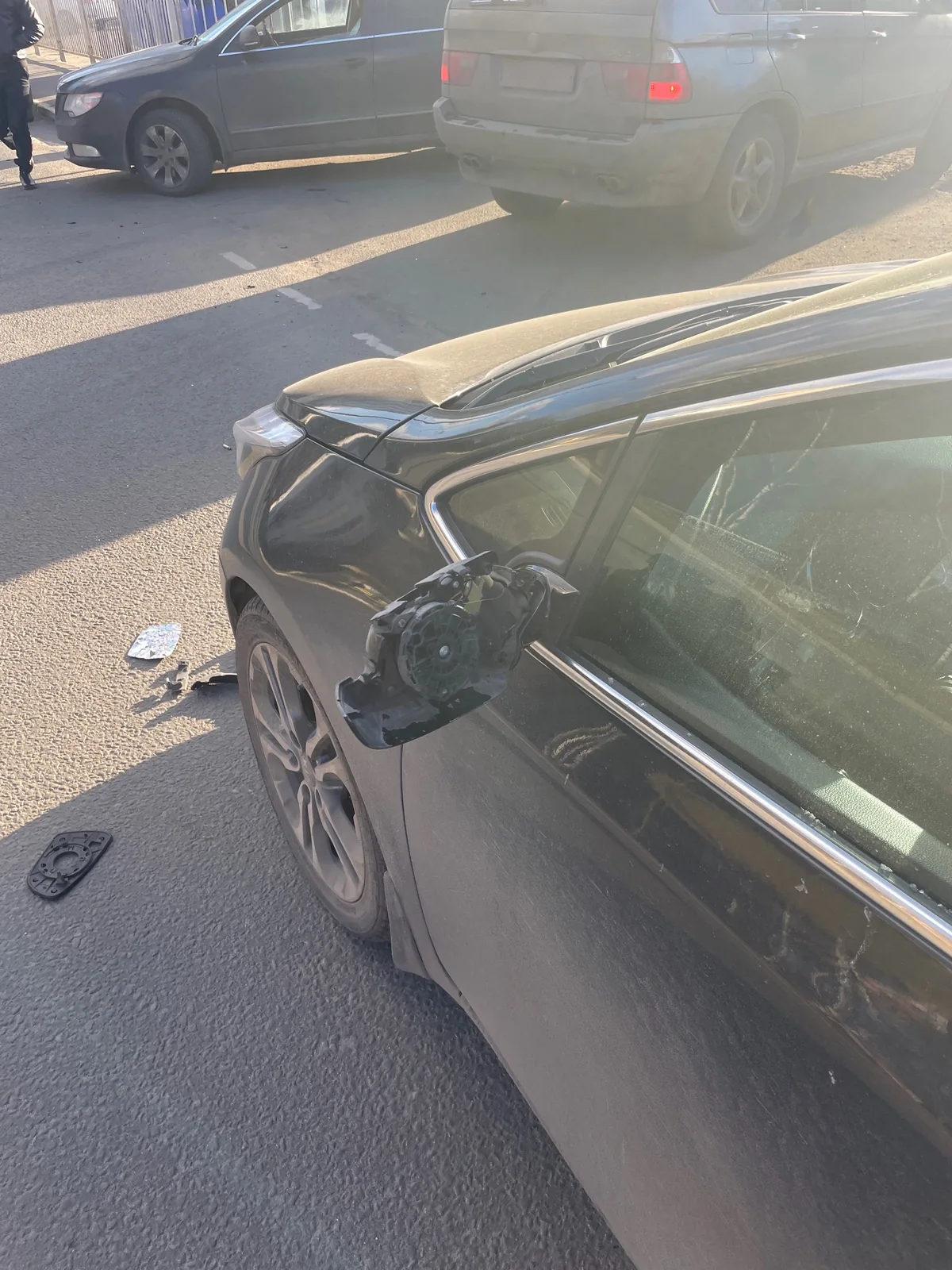

Сбитые и разбитые боковые зеркала

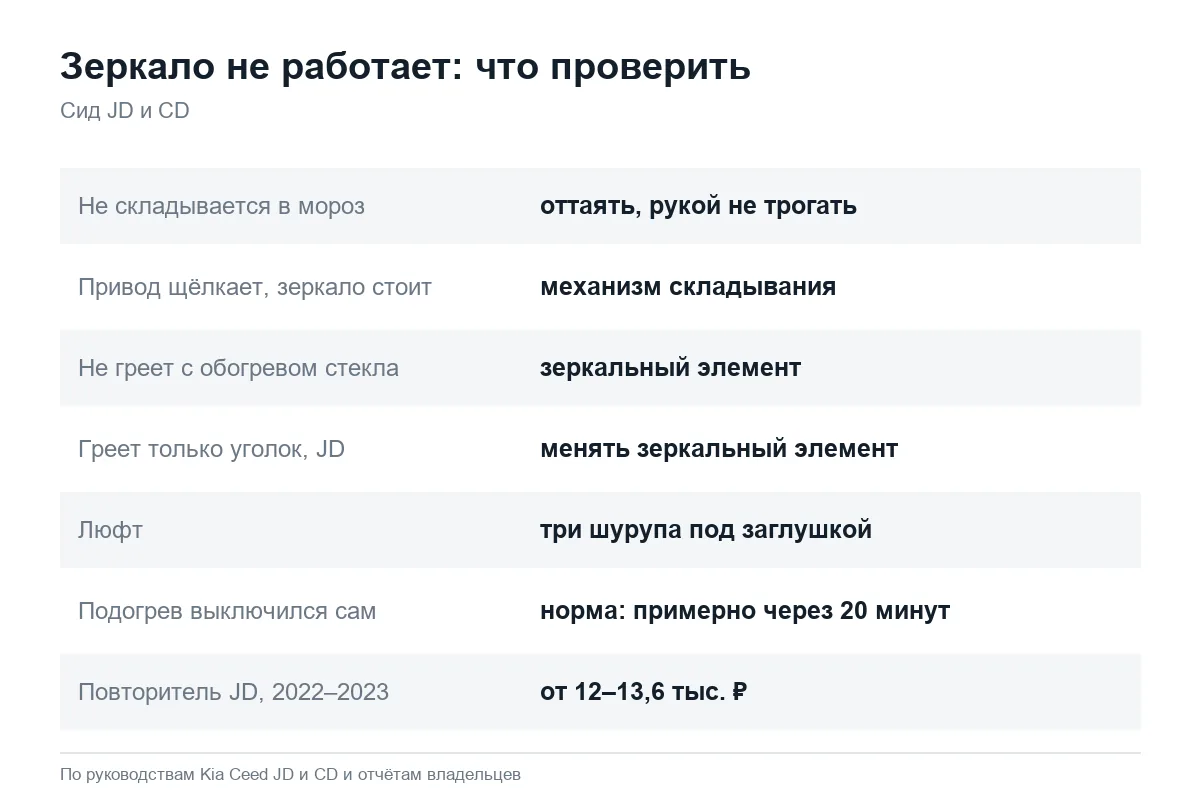

Зеркало не работает: что проверить по порядку
- Зеркало не складывается в мороз — оттаять, не трогать рукой, зимой держать переключатель в положении «раскрыто».
- Привод слышно, зеркало стоит — механизм складывания или шестерня; меняют привод или зеркало в сборе.
- Не греет при работающем обогреве заднего стекла — зеркальный элемент с подогревом (на JD 87611-A2010 слева).
- Не работает повторитель — отдельный повторитель 87614-A2000 или 87624-A2000 у JD, слева 87613-J7000 или 87613-J7010 у CD.
- Люфт — подтянуть три шурупа под нижней заглушкой.
