Зеркала Аутлендер XL: складывание и как его отключить, подогрев, повторитель, замена зеркального элемента
← Mitsubishi Outlander II рестайлинг (11.2009 — 09.2012)

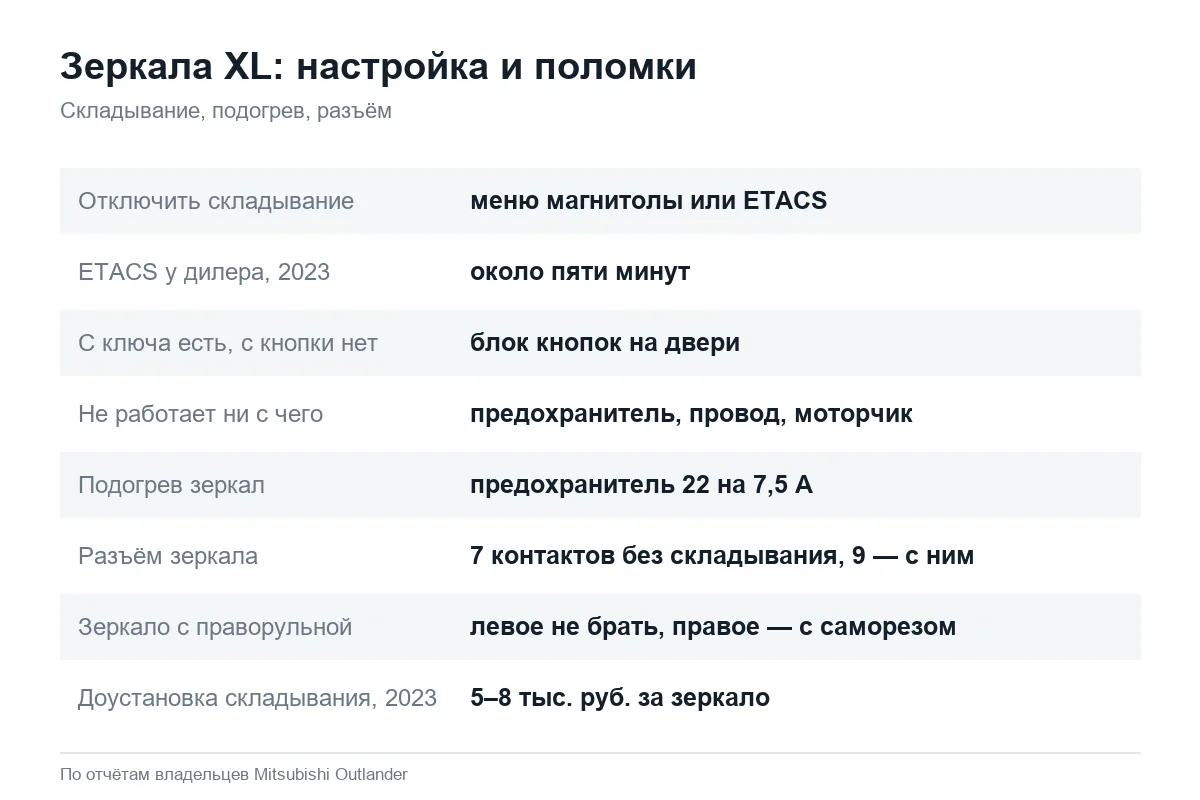

Зеркала Аутлендера XL (2005–2012) различаются по комплектациям сильнее, чем кажется: у одних машин есть электроскладывание, подогрев и повторитель поворота в корпусе, у других — только регулировка. Ниже — как отключить автоматическое складывание, почему зеркало перестаёт складываться, где искать неисправность подогрева, чем отличаются зеркала дорестайлинга и рестайлинга и можно ли поставить зеркало с праворульной машины.
Зеркала складывает блок ETACS при запирании машины. На XL с магнитолой MMCS с экраном это выключается в её меню, без экрана — у дилера или диагноста с компьютером, обычно за несколько минут. Если же зеркало не складывается вовсе, сначала проверяют, работает ли складывание с ключа: если работает — виноват блок кнопок на двери, если нет — сам привод или провода.
Как отключить автоматическое складывание
У XL с экранной магнитолой MMCS путь описан подробно.
Слева на рамке кнопка SET, на самом экране справа кнопка «Оборудование», листаете вниз до пункта «Прочее», подпункт «Автоматическое складывание зеркал». В нём выбираете нужный вариант: отключено.
Без экрана настройку меняют в ETACS. Владелец XL в 2023 году заехал с этим к официальному дилеру: пять минут — и зеркала складываются только тогда, когда он этого хочет. В 2018 году другому владельцу у дилера настроили складывание после третьего нажатия кнопки запирания. Без всяких перенастроек на многих машинах зеркала складываются двойным нажатием кнопки на ключе и раскладываются так же. Если стоит нештатная сигнализация, которая сама командует складыванием, её канал отключают отдельно: у владельца с Pandora зеркала продолжали складываться с брелока сигнализации, хотя в ETACS функция была выключена.
На зиму автоскладывание многие отключают: владельцы пишут, что после мойки зеркала подмерзают, открываются с хрустом и складываются неравномерно — одно обгоняет другое. Другие не отключают ничего и только просят на мойке получше продуть зеркала.
Зеркало не складывается: кнопка, моторчик или провод
Первая проверка — сложить зеркала двойным нажатием кнопки запирания на ключе. Если с ключа работает, а кнопкой на двери нет, неисправен блок кнопок.
С кнопки на двери перестали складываться и раскладываться зеркала. С кнопки на ключе всё работает. Снял обшивку двери (три винта, остальное на «ёжиках»). Отсоединил клеммную колодку от блока кнопок. Вынул блок — на фото коричневого цвета он, вынимается вверх, преодолевая усилие пластиковых фиксаторов. Далее открыл блок, вынул резиновую подушку и протёр контакты. Собрал в обратном порядке.
На всё у него ушло около получаса, и складывание с кнопки заработало.
Если не работает ни с кнопки, ни с ключа, а регулировка жива, — проблема в самом зеркале. У одного владельца XL 2010 года отказали моторчики обоих зеркал сразу, но в ответах ему советовали сначала исключить предохранитель и сломанный провод в жгуте на изгибе у двери. Внутри зеркала ломается не только моторчик.
Вчера разобрал зеркало: вскрытие показало лопнувший корпус самого моторчика и скелета зеркала, куда моторчик вставляется. При раскладывании корпус расширялся, и шестерни в моторе проскальзывали. Пришлось склеивать и стяжкой стянуть, посмотрим, сколько прослужит.
Моторчик владельцы покупают отдельно по маркировке на корпусе или переставляют из донорского зеркала. Владелец, который в 2025 году купил бывшее в употреблении зеркало за 5800 руб. с нерабочим складыванием, переставил в него свой моторчик и окрашенную часть корпуса. Механизм складывания от зеркала другой стороны целиком не подойдёт: по опыту владельца, сам моторчик, возможно, и встанет, но редуктор у левого и правого зеркала зеркальный. Если у машины вообще нет кнопки складывания на двери, значит, в комплектации не было и привода: доустановка на дорестайлинге в 2023 году обходилась в 5–8 тыс. руб. за зеркало плюс 1–1,5 тыс. за кнопку, проводка до двери обычно есть, а функцию нужно активировать в ETACS, который должен её поддерживать.
Подогрев: одна кнопка, предохранитель 22
Подогрев зеркал на XL включается той же кнопкой, что и обогрев заднего стекла, — отдельной кнопки нет. На машинах с подогревом зоны дворников эта же кнопка включает и его, но, по словам владельца машины 2008 года, только ниже определённой температуры. По наблюдению другого владельца, зеркала вместе с задним стеклом выключаются сами через 20 минут. Подогрев есть не у всех: на некоторых машинах, ввезённых не из Европы, его нет, хотя проводка в двери бывает.
Если заднее стекло греет, а зеркала нет, начинают с предохранителя.
Задний обогрев стекла работает? Если да, то бывает, что обогрев зеркал перегорает сам. 21-й предохранитель отвечает за заднее стекло, 22-й — за обогрев зеркал. 21-й на 30 А, 22-й на 7,5 А.
Тот же номер — 22 на 7,5 А в салонном блоке — называет и другой владелец, а дальше советует снять зеркальный элемент, проверить питание на его контактах и сопротивление нагревателя. Обрыв дорожки нагревателя на самом элементе — частая причина, когда одно зеркало греет, а второе нет. Если же не греют зеркало, не работают стёкла и замок водительской двери, проверяйте провода в гофре — об этом в статье про двери Аутлендера XL, а все подогревы машины разобраны в статье про обогревы Аутлендера.
Зеркальный элемент: оригинал и аналоги

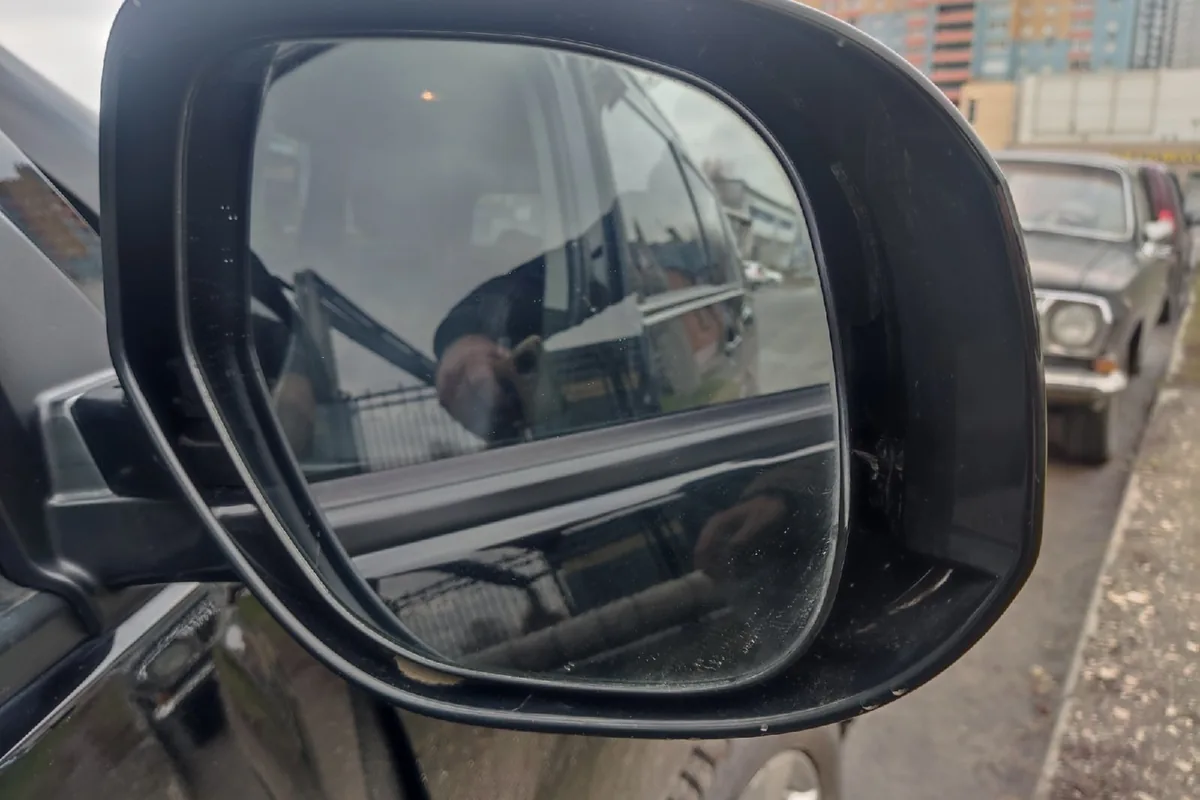

Зеркальный элемент продаётся отдельно от зеркала. Для левого элемента с подогревом двое владельцев называют оригинальный номер 7632A935 — для машин 2008 и 2012 годов. Из аналогов владелец XL ставил Alkar или Ergon и предупреждает, что крепление может не совпасть: он же на XL 2010 года дважды получал аналог с другим посадочным местом и в итоге переставлял само стекло в родную рамку.
Перед заказом снимите свой элемент: внизу подденьте его, отсоедините клеммы подогрева и сфотографируйте площадку крепления — по ней и сверяйте аналог. Проверьте мультиметром сопротивление нагревателя: если цепь в обрыве, менять нужно элемент, а не искать проблему в проводке. Ставя элемент с подогревом на зеркало, где его не было, убедитесь, что к разъёму зеркала приходят два провода подогрева, иначе тянуть их придётся от разъёма в двери.
Повторитель поворота и зеркала от рестайлинга

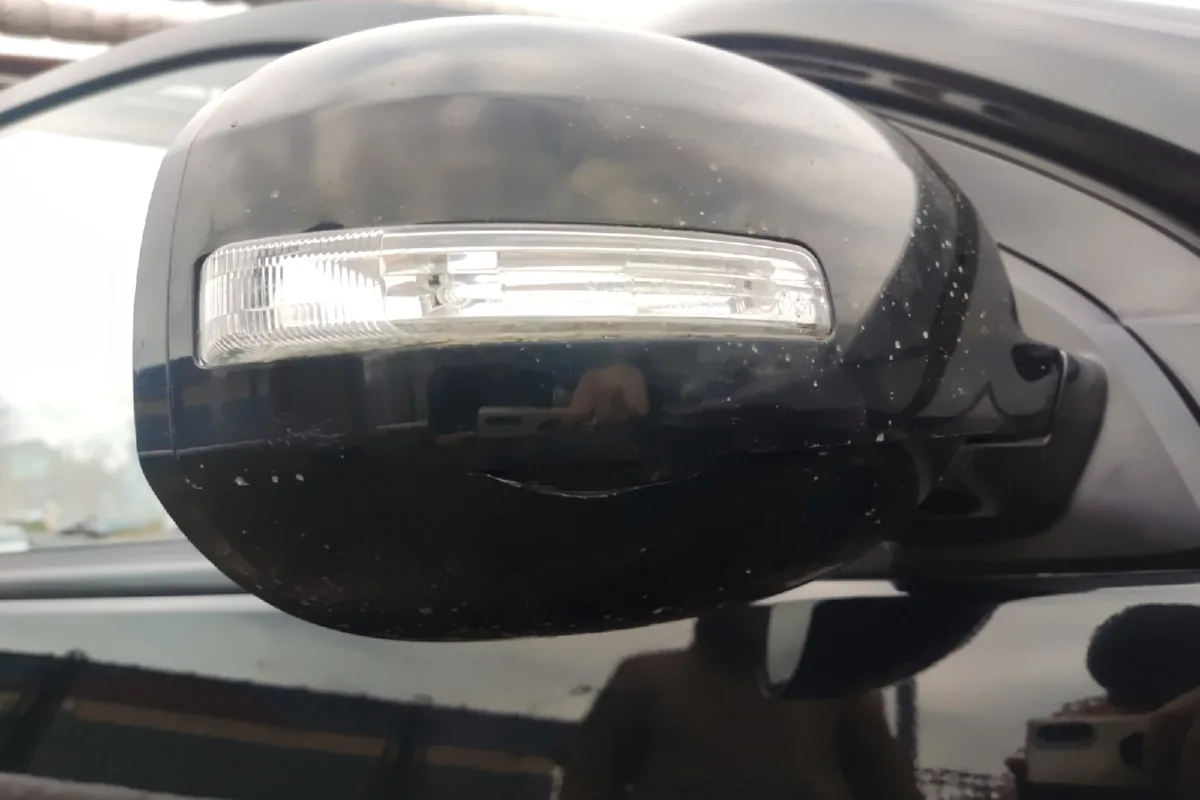

На дорестайлинге повторитель поворота стоит в крыле. На рестайлинге он переехал в корпус зеркала, но не у всех: владелец, проверявший VIN двух машин 2011 и 2012 годов самой простой комплектации (2.0, передний привод, МКПП), пишет, что у них зеркала «пустые», а повторители — в крыльях. При поиске зеркала на замену считают контакты разъёма: зеркало на 7 контактов — без складывания, со складыванием и повторителем — 9. Владельцы дорестайлинга ставят рестайлинговые зеркала с повторителями; провод к повторителю для этого берут от ETACS, найдя по распиновке выход поворотников.
Насчёт совместимости с Аутлендером 3 мнения расходятся. Владелец, изучавший каталог, пишет, что накладки зеркал с повторителем у XL и тройки по номерам совпадают, а основание крепления к двери у них разное, поэтому номер всего зеркала отличается. Сверяйте по VIN.
Зеркало с праворульной машины
На разборках часто попадаются зеркала с праворульных машин. Внешне они такие же, но угол раскрытия у них другой, и на левом зеркале зеркальный элемент потом не выставить — владельцы такие брать не советуют. С правым зеркалом проблема решается.
С правым всё просто: ставь от праворульки, только снизу в корпус кожуха зеркала вкрути саморез так, чтобы при раскладывании зеркала саморез упирался в уголок, тем самым не раскрывалось до конца, а на нужный вам угол, как у леворульного.
Такой же способ независимо описывает ещё один владелец: саморез в корпус, который упирается в подвижную часть и не даёт зеркалу раскрыться дальше нужного.

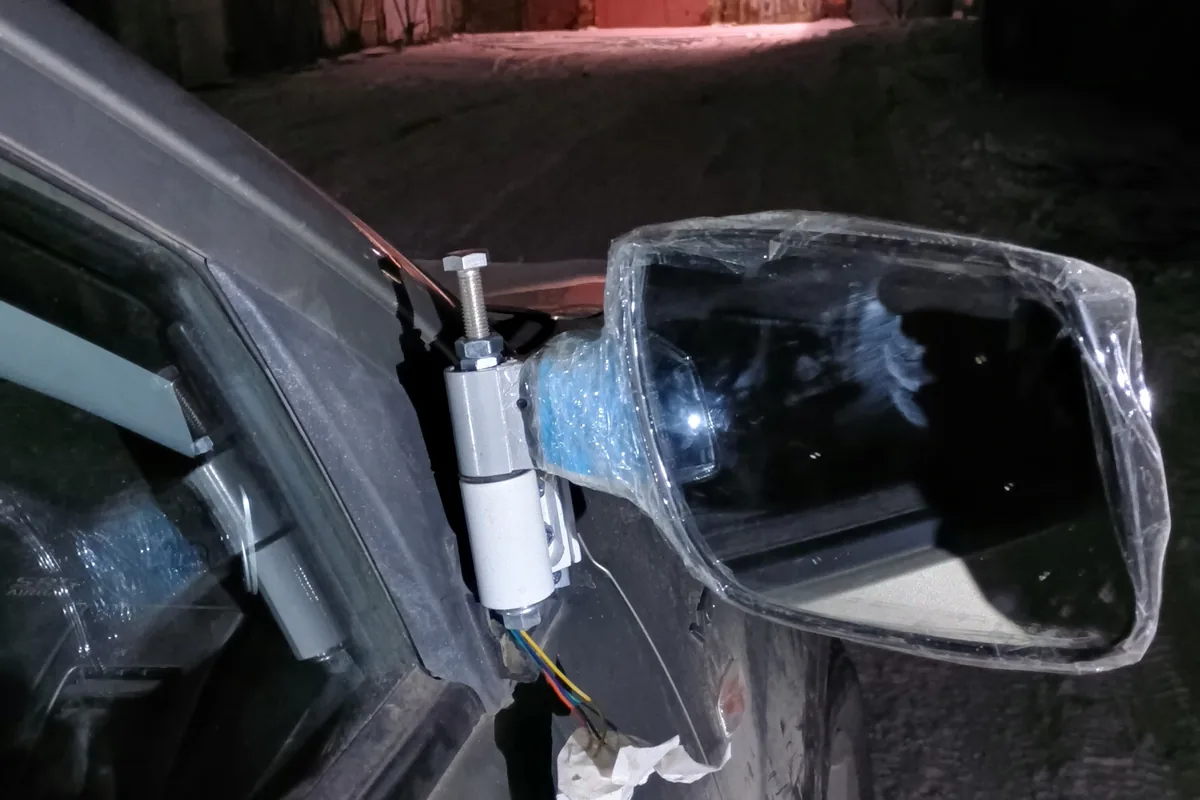

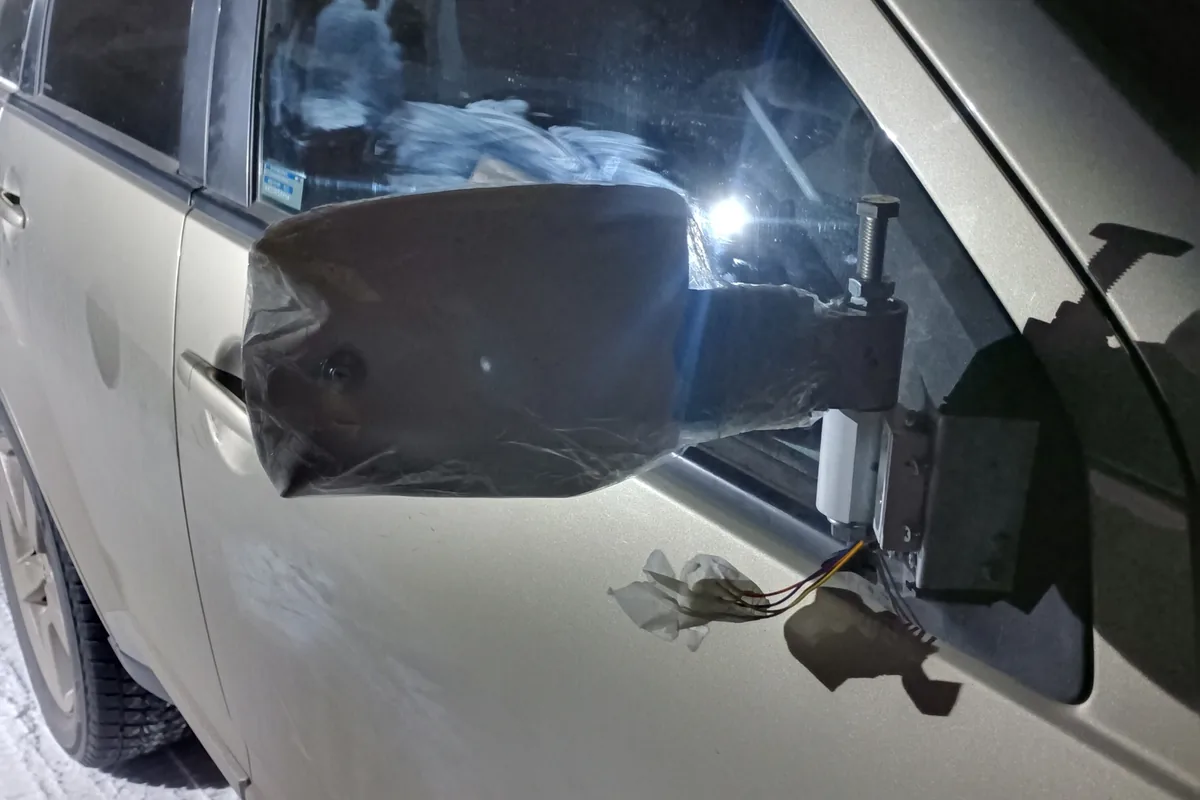

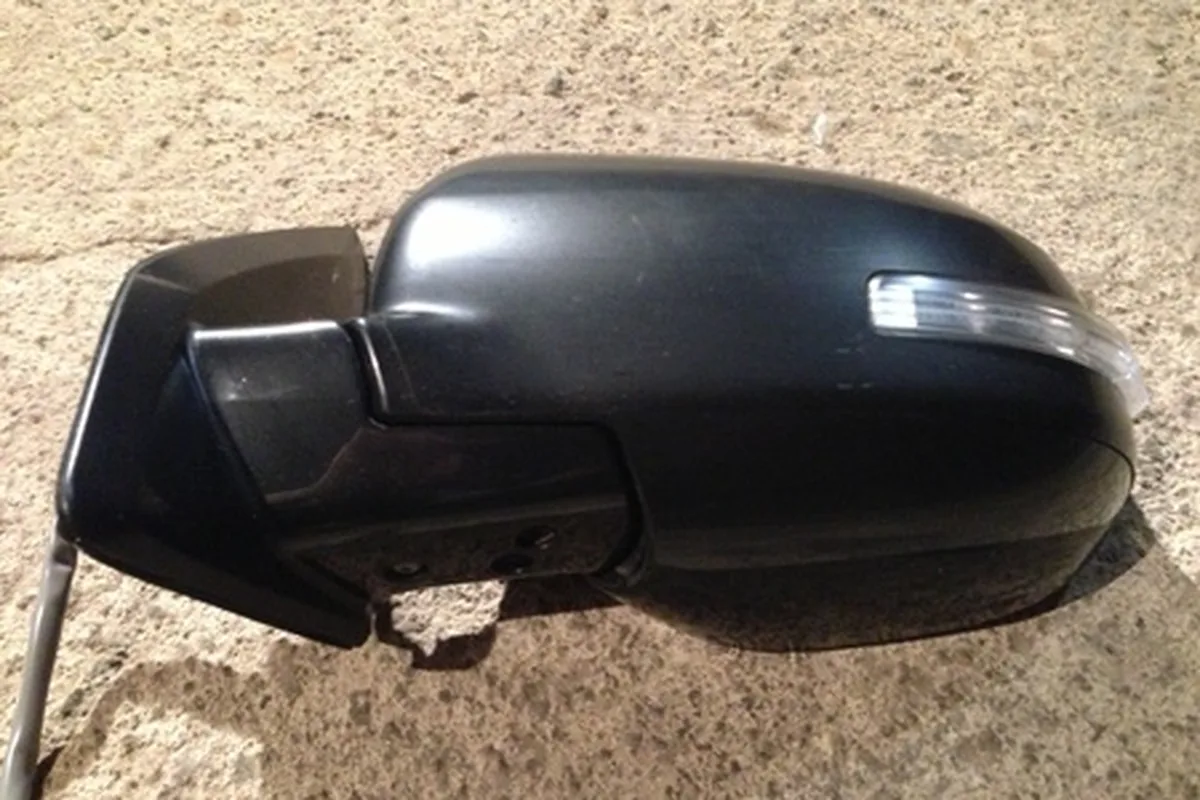

Сломанные зеркала XL
Покупаете зеркало с разборки — три вопроса продавцу
- С какой машины зеркало — дорестайлинг или рестайлинг, левый или правый руль? Левое зеркало с праворульной машины не подойдёт.
- Сколько контактов в разъёме и что внутри — складывание, подогрев, повторитель? Это должно совпасть с проводкой вашей двери.
- Работает ли складывание? Если нет, моторчик можно переставить из своего зеркала — заранее уточните, цел ли корпус механизма.
У Аутлендера 3 меню магнитолы, разъёмы и типичные поломки зеркал свои — они разобраны здесь. Год своего XL и рестайлинг удобно сверить по карточке Аутлендера XL рестайлинг.
